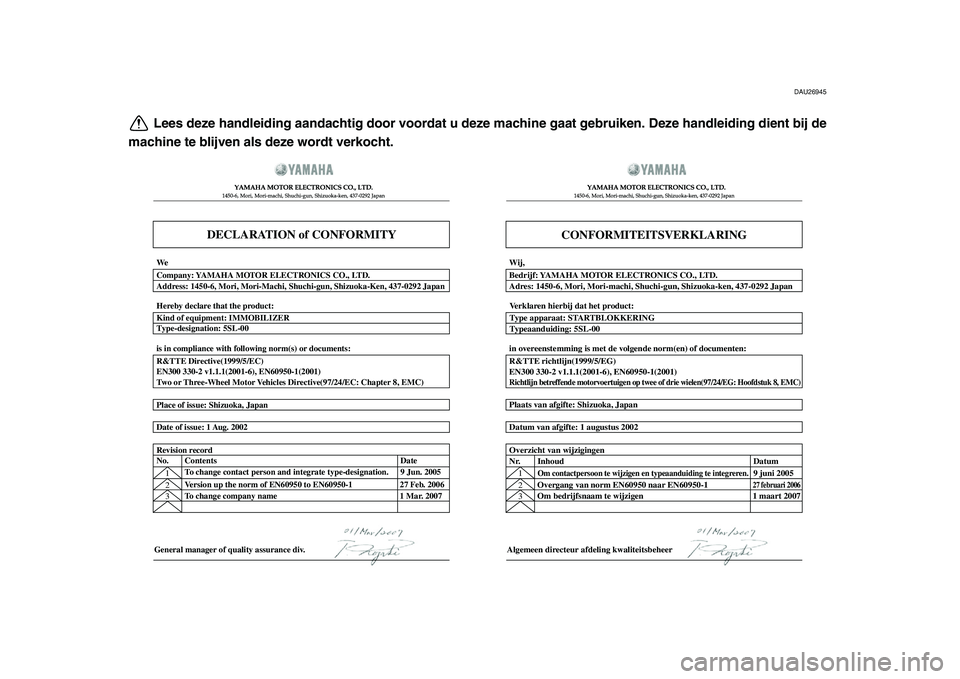

DECLARATION of CONFORMITY
YAMAHA MOTOR ELECTRONICS CO., LTD.1450-6, Mori, Mori-machi, Shuchi-gun, Shizuoka-ken, 437-0292 Japan
General manager of quality assurance div.
CONFORMITEITSVERKLARING
YAMAHA MOTOR ELECTRONICS CO., LTD.
1450-6, Mori, Mori-machi, Shuchi-gun, Shizuoka-ken, 437-0292 Japan
Algemeen directeur afdeling kwaliteitsbeheer
1
Version up the norm of EN60950 to EN60950-1
To change company name27 Feb. 2006
1 Mar. 2007
2
3Revision record
No. Contents Date
To change contact person and integrate type-designation. 9 Jun. 2005
1
Overgang van norm EN60950 naar EN60950-1
Om bedrijfsnaam te wijzigen
27 februari 20061 maart 2007 2
3 Overzicht van wijzigingen
Nr. Inhoud Datum
Om contactpersoon te wijzigen en typeaanduiding te integreren.
9 juni 2005
Date of issue: 1 Aug. 2002
Datum van afgifte: 1 augustus 2002
Place of issue: Shizuoka, Japan
Plaats van afgifte: Shizuoka, Japan
R&TTE Directive(1999/5/EC)
EN300 330-2 v1.1.1(2001-6), EN60950-1(2001)
Two or Three-Wheel Motor Vehicles Directive(97/24/EC: Chapter 8, EMC) is in compliance with following norm(s) or documents:
R&TTE richtlijn(1999/5/EG)
EN300 330-2 v1.1.1(2001-6), EN60950-1(2001)Richtlijn betreffende motorvoertuigen op twee of drie wielen(97/24/EG: Hoofdstuk 8, EMC)in overeenstemming is met de volgende norm(en) of documenten:
Kind of equipment: IMMOBILIZER
Type-designation: 5SL-00 Hereby declare that the product:
Type apparaat: STARTBLOKKERING
Typeaanduiding: 5SL-00 Verklaren hierbij dat het product:
Company: YAMAHA MOTOR ELECTRONICS CO., LTD.
Address: 1450-6, Mori, Mori-Machi, Shuchi-gun, Shizuoka-Ken, 437-0292 JapanWe
Bedrijf: YAMAHA MOTOR ELECTRONICS CO., LTD.
Adres: 1450-6, Mori, Mori-machi, Shuchi-gun, Shizuoka-ken, 437-0292 Japan Wij,
✱❑❏❄❉❄❆❍✥✤ ✤


INLEIDING
DAU10102
Welkom in de wereld van Yamaha!
Als eigenaar van de TDM900/TDM900A profiteert u van de enorme ervaring en technische kennis van Yamaha op het gebied van het
ontwerpen en fabriceren van hoogwaardige producten, waarmee Yamaha zijn reputatie van betrouwbaarheid heeft verworven.
Neem rustig de tijd om deze handleiding aandachtig door te lezen, zodat u plezier zult hebben van alle functies van uw TDM900/TDM900A.
De Gebruikershandleiding geeft instructies voor de bediening, inspectie en het onderhoud van de machine en beschrijft hoe u uzelf en
anderen kunt beschermen tegen persoonlijk letsel of schade.
Verder helpen allerlei tips in deze handleiding om uw machine in optimale conditie te houden. Als er ten slotte toch nog vragen zijn, aarzel
dan niet en neem contact op met de Yamaha dealer.
Het Yamaha team wenst u veilig en plezierig rijden toe. En vergeet niet, veiligheid voor alles!
Yamaha werkt voortdurend aan verbeteringen ten aanzien van productontwerp en kwaliteit. Om deze reden kan soms sprake zijn van
kleine tegenstrijdigheden tussen uw machine en de beschrijving ervan in deze handleiding, ook al bevat de handleiding de meest recente
productinformatie ten tijde van publicatie. Als u vragen hebt over deze handleiding, neem dan contact op met uw Yamaha dealer.
WAARSCHUWING

DWA10031
Lees deze handleiding aandachtig helemaal door voordat u deze machine gaat gebruiken.
✼✥✯✣✱ ✤



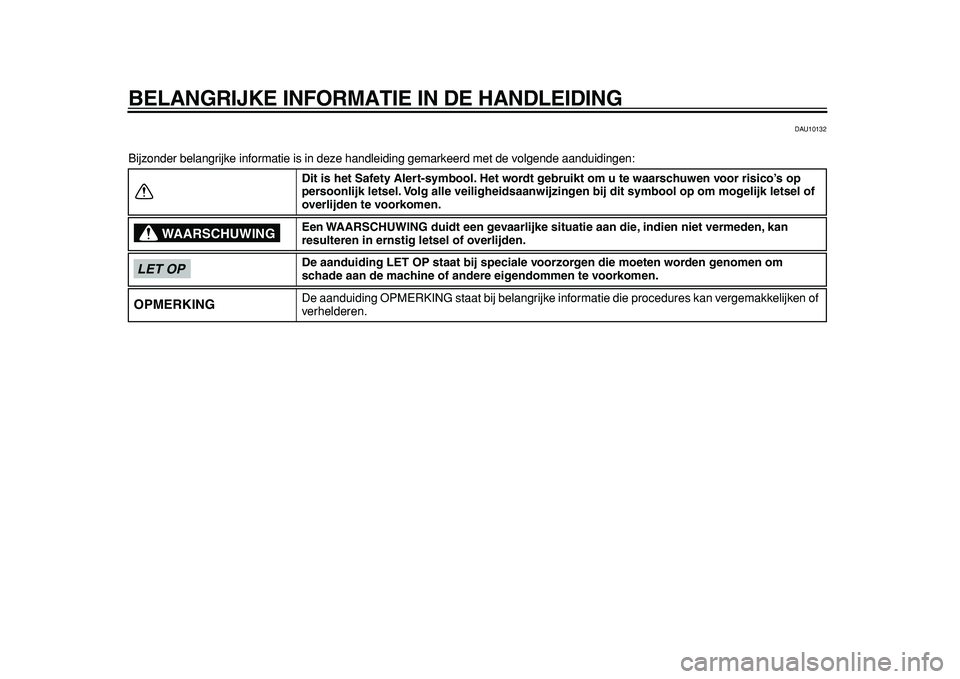

BELANGRIJKE INFORMATIE IN DE HANDLEIDING
DAU10132
Bijzonder belangrijke informatie is in deze handleiding gemarkeerd met de volgende aanduidingen:
Dit is het Safety Alert-symbool. Het wordt gebruikt om u te waarschuwen voor risico’s op
persoonlijk letsel. Volg alle veiligheidsaanwijzingen bij dit symbool op om mogelijk letsel of
overlijden te voorkomen.
Een WAARSCHUWING duidt een gevaarlijke situatie aan die, indien niet vermeden, kan
resulteren in ernstig letsel of overlijden.
De aanduiding LET OP staat bij speciale voorzorgen die moeten worden genomen om
schade aan de machine of andere eigendommen te voorkomen.
De aanduiding OPMERKING staat bij belangrijke informatie die procedures kan vergemakkelijken of
verhelderen.
WAARSCHUWING
LET OPOPMERKING
✼✥✯✣✱ ✤



BELANGRIJKE INFORMATIE IN DE HANDLEIDING
DAU36390
TDM900/TDM900A
HANDLEIDING
©2009 door Yamaha Motor Co., Ltd.
1e uitgave, September 2009
Alle rechten voorbehouden.
Elke vorm van herdruk of onbevoegd
gebruik
zonder schriftelijke toestemming van
Yamaha Motor Co., Ltd.
is uitdrukkelijk verboden.
Gedrukt in Nederland.
✼✥✯✣✱ ✥



INHOUDSOPGAVE
VEILIGHEIDSINFORMATIE
.............. 1-1
BESCHRIJVING
................................ 2-1
Aanzicht linkerzijde .......................... 2-1
Aanzicht rechterzijde ....................... 2-3
Bedieningen en instrumenten .......... 2-5
FUNCTIES VAN INSTRUMENTEN
EN BEDIENINGEN
............................. 3-1
Startblokkeersysteem ..................... 3-1
Contactslot/stuurslot ....................... 3-2
Controle- en
waarschuwingslampjes ............... 3-3
Toerentellerunit ............................... 3-6
Temperatuurmeter koelvloeistof ..... 3-7
Multifunctioneel display .................. 3-7
Antidiefstal-alarmsysteem (optie) ... 3-9
Stuurschakelaars ............................ 3-9
Koppelingshendel ......................... 3-10
Schakelpedaal .............................. 3-11
Remhendel ................................... 3-11
Rempedaal ................................... 3-11
ABS (voor modellen met ABS) ..... 3-12
Tankdop ........................................ 3-13
Brandstof ...................................... 3-13
Tankbeluchtingsslang/
overloopslang ............................ 3-14
Uitlaatkatalysatoren ...................... 3-15
Zadel ............................................. 3-15
Opbergcompartiment .................... 3-16
Voorvork afstellen ......................... 3-17Schokdemperunit afstellen ........... 3-18
Bagageriembevestiging ................ 3-20
Zijstandaard ................................. 3-20
Startspersysteem ......................... 3-21
VOOR UW VEILIGHEID –
CONTROLES VOOR HET RIJDEN
... 4-1
GEBRUIK EN BELANGRIJKE
RIJ-INFORMATIE
.............................. 5-1
Starten van de motor ...................... 5-1
Schakelen ...................................... 5-2
Tips voor een zuinig
brandstofverbruik ........................ 5-3
Inrijperiode ..................................... 5-3
Parkeren ......................................... 5-4
PERIODIEK ONDERHOUD EN
AFSTELLINGEN
................................ 6-1
Boordgereedschapsset .................. 6-1
Periodiek onderhoudsschema voor
het uitstootcontrolesysteem ........ 6-3
Algemeen smeer- en
onderhoudsschema .................... 6-5
Stroomlijn- en framepanelen
verwijderen en aanbrengen ........ 6-9
Controleren van de bougies ......... 6-10
Motorolie en oliefilterelement ....... 6-11
Koelvloeistof ................................. 6-14
Het luchtfilterelement
vervangen ................................. 6-16Afstellen van het stationair
toerental ................................... 6-18
Controleren van de vrije slag
gaskabel ................................... 6-19
Klepspeling .................................. 6-19
Banden ........................................ 6-19
Gietwielen .................................... 6-22
Vrije slag van koppelingshendel
afstellen .................................... 6-22
Remlichtschakelaars .................... 6-23
Controleren van voor- en
achterremblokken ..................... 6-24
Controleren van
remvloeistofniveau .................... 6-24
Remvloeistof verversen ............... 6-26
Spanning aandrijfketting .............. 6-26
Aandrijfketting reinigen en
smeren ...................................... 6-27
Kabels controleren en smeren ..... 6-28
Controleren en smeren van
gasgreep en gaskabel .............. 6-28
Controleren en smeren van
rem- en schakelpedalen ........... 6-28
Controleren en smeren van
rem- en koppelingshendels ...... 6-29
Zijstandaard controleren en
smeren ...................................... 6-29
Smeren van de
achterwielophanging ................ 6-29
Voorvork controleren .................... 6-30
Stuursysteem controleren ............ 6-30
✼✥✯✣✱ ✤



INHOUDSOPGAVE
Controleren van wiellagers ........... 6-31
Accu ............................................. 6-31
Zekeringen vervangen .................. 6-32
Koplampgloeilamp vervangen ...... 6-34
Gloeilamp in remlicht/achterlicht
vervangen ................................. 6-35
Gloeilamp in richtingaanwijzer
vervangen ................................. 6-35
Parkeerlichtgloeilamp
vervangen ................................. 6-36
Ondersteunen van de
motorfiets .................................. 6-36
Problemen oplossen ..................... 6-37
Storingzoekschema’s ................... 6-38
VERZORGING EN STALLING
VAN DE MOTORFIETS
...................... 7-1
Matkleur, let op ............................... 7-1
Verzorging ...................................... 7-1
Stalling ............................................ 7-3
SPECIFICATIES
................................ 8-1
GEBRUIKERSINFORMATIE
.............. 9-1
Identificatienummers ...................... 9-1
✼✥✯✣✱ ✥



1-1
1

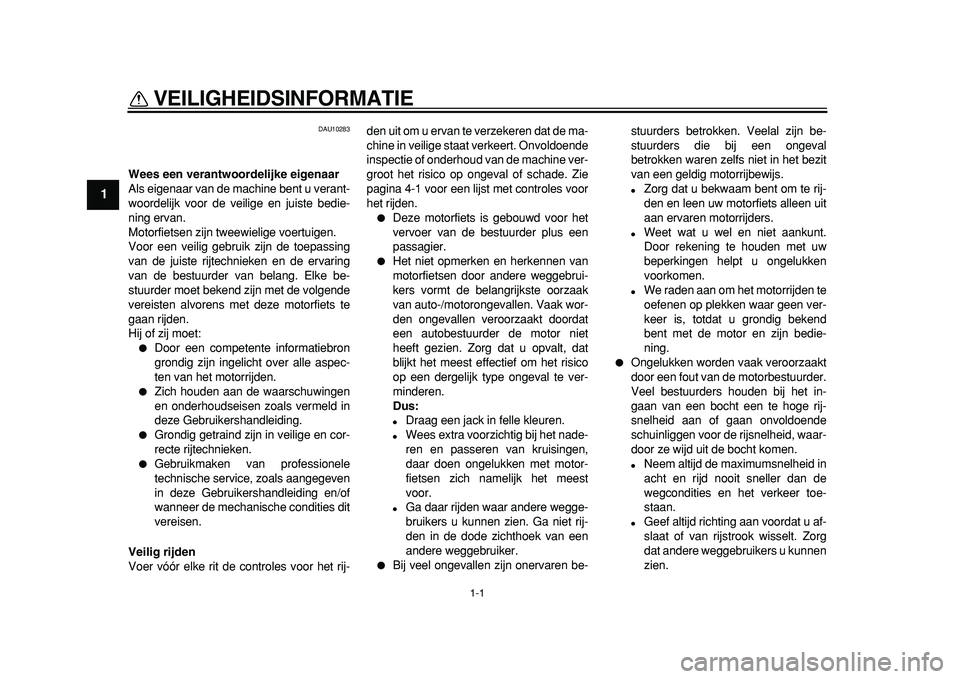

VEILIGHEIDSINFORMATIE
DAU10283
Wees een verantwoordelijke eigenaar
Als eigenaar van de machine bent u verant-
woordelijk voor de veilige en juiste bedie-
ning ervan.
Motorfietsen zijn tweewielige voertuigen.
Voor een veilig gebruik zijn de toepassing
van de juiste rijtechnieken en de ervaring
van de bestuurder van belang. Elke be-
stuurder moet bekend zijn met de volgende
vereisten alvorens met deze motorfiets te
gaan rijden.
Hij of zij moet:

Door een competente informatiebron
grondig zijn ingelicht over alle aspec-
ten van het motorrijden.

Zich houden aan de waarschuwingen
en onderhoudseisen zoals vermeld in
deze Gebruikershandleiding.

Grondig getraind zijn in veilige en cor-
recte rijtechnieken.

Gebruikmaken van professionele
technische service, zoals aangegeven
in deze Gebruikershandleiding en/of
wanneer de mechanische condities dit
vereisen.
Veilig rijden
Voer vóór elke rit de controles voor het rij-den uit om u ervan te verzekeren dat de ma-
chine in veilige staat verkeert. Onvoldoende
inspectie of onderhoud van de machine ver-
groot het risico op ongeval of schade. Zie
pagina 4-1 voor een lijst met controles voor
het rijden.

Deze motorfiets is gebouwd voor het
vervoer van de bestuurder plus een
passagier.

Het niet opmerken en herkennen van
motorfietsen door andere weggebrui-
kers vormt de belangrijkste oorzaak
van auto-/motorongevallen. Vaak wor-
den ongevallen veroorzaakt doordat
een autobestuurder de motor niet
heeft gezien. Zorg dat u opvalt, dat
blijkt het meest effectief om het risico
op een dergelijk type ongeval te ver-
minderen.
Dus:

Draag een jack in felle kleuren.

Wees extra voorzichtig bij het nade-
ren en passeren van kruisingen,
daar doen ongelukken met motor-
fietsen zich namelijk het meest
voor.

Ga daar rijden waar andere wegge-
bruikers u kunnen zien. Ga niet rij-
den in de dode zichthoek van een
andere weggebruiker.

Bij veel ongevallen zijn onervaren be-stuurders betrokken. Veelal zijn be-
stuurders die bij een ongeval
betrokken waren zelfs niet in het bezit
van een geldig motorrijbewijs.

Zorg dat u bekwaam bent om te rij-
den en leen uw motorfiets alleen uit
aan ervaren motorrijders.

Weet wat u wel en niet aankunt.
Door rekening te houden met uw
beperkingen helpt u ongelukken
voorkomen.

We raden aan om het motorrijden te
oefenen op plekken waar geen ver-
keer is, totdat u grondig bekend
bent met de motor en zijn bedie-
ning.

Ongelukken worden vaak veroorzaakt
door een fout van de motorbestuurder.
Veel bestuurders houden bij het in-
gaan van een bocht een te hoge rij-
snelheid aan of gaan onvoldoende
schuinliggen voor de rijsnelheid, waar-
door ze wijd uit de bocht komen.

Neem altijd de maximumsnelheid in
acht en rijd nooit sneller dan de
wegcondities en het verkeer toe-
staan.

Geef altijd richting aan voordat u af-
slaat of van rijstrook wisselt. Zorg
dat andere weggebruikers u kunnen
zien.
✼✥✯✣✱ ✤



1-2
1
VEILIGHEIDSINFORMATIE

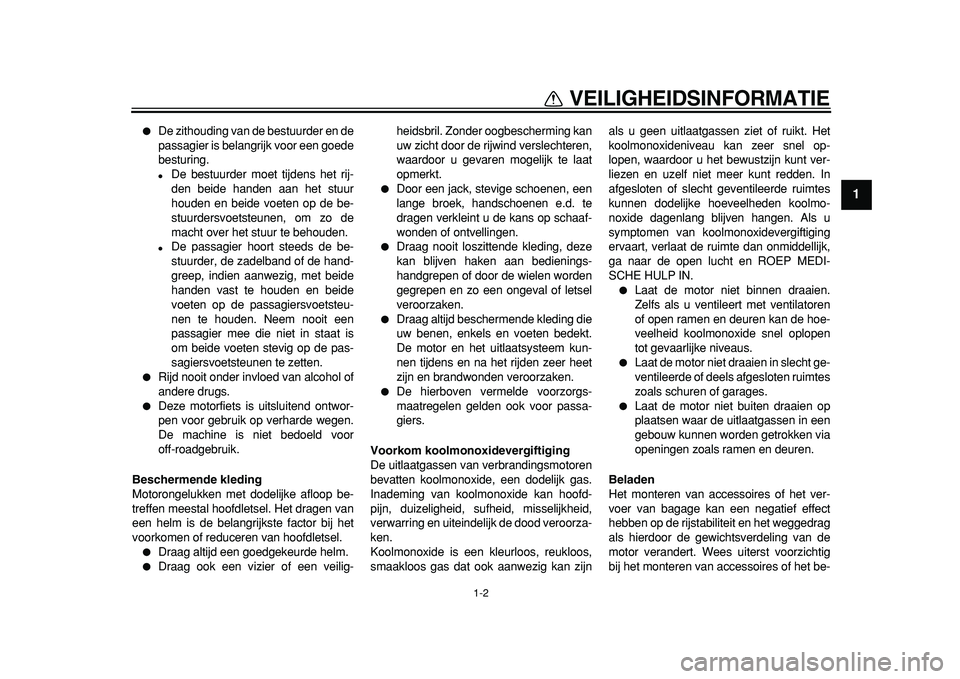

De zithouding van de bestuurder en de
passagier is belangrijk voor een goede
besturing.

De bestuurder moet tijdens het rij-
den beide handen aan het stuur
houden en beide voeten op de be-
stuurdersvoetsteunen, om zo de
macht over het stuur te behouden.

De passagier hoort steeds de be-
stuurder, de zadelband of de hand-
greep, indien aanwezig, met beide
handen vast te houden en beide
voeten op de passagiersvoetsteu-
nen te houden. Neem nooit een
passagier mee die niet in staat is
om beide voeten stevig op de pas-
sagiersvoetsteunen te zetten.

Rijd nooit onder invloed van alcohol of
andere drugs.

Deze motorfiets is uitsluitend ontwor-
pen voor gebruik op verharde wegen.
De machine is niet bedoeld voor
off-roadgebruik.
Beschermende kleding
Motorongelukken met dodelijke afloop be-
treffen meestal hoofdletsel. Het dragen van
een helm is de belangrijkste factor bij het
voorkomen of reduceren van hoofdletsel.

Draag altijd een goedgekeurde helm.

Draag ook een vizier of een veilig-heidsbril. Zonder oogbescherming kan
uw zicht door de rijwind verslechteren,
waardoor u gevaren mogelijk te laat
opmerkt.

Door een jack, stevige schoenen, een
lange broek, handschoenen e.d. te
dragen verkleint u de kans op schaaf-
wonden of ontvellingen.

Draag nooit loszittende kleding, deze
kan blijven haken aan bedienings-
handgrepen of door de wielen worden
gegrepen en zo een ongeval of letsel
veroorzaken.

Draag altijd beschermende kleding die
uw benen, enkels en voeten bedekt.
De motor en het uitlaatsysteem kun-
nen tijdens en na het rijden zeer heet
zijn en brandwonden veroorzaken.

De hierboven vermelde voorzorgs-
maatregelen gelden ook voor passa-
giers.
Voorkom koolmonoxidevergiftiging
De uitlaatgassen van verbrandingsmotoren
bevatten koolmonoxide, een dodelijk gas.
Inademing van koolmonoxide kan hoofd-
pijn, duizeligheid, sufheid, misselijkheid,
verwarring en uiteindelijk de dood veroorza-
ken.
Koolmonoxide is een kleurloos, reukloos,
smaakloos gas dat ook aanwezig kan zijnals u geen uitlaatgassen ziet of ruikt. Het
koolmonoxideniveau kan zeer snel op-
lopen, waardoor u het bewustzijn kunt ver-
liezen en uzelf niet meer kunt redden. In
afgesloten of slecht geventileerde ruimtes
kunnen dodelijke hoeveelheden koolmo-
noxide dagenlang blijven hangen. Als u
symptomen van koolmonoxidevergiftiging
ervaart, verlaat de ruimte dan onmiddellijk,
ga naar de open lucht en ROEP MEDI-
SCHE HULP IN.

Laat de motor niet binnen draaien.
Zelfs als u ventileert met ventilatoren
of open ramen en deuren kan de hoe-
veelheid koolmonoxide snel oplopen
tot gevaarlijke niveaus.

Laat de motor niet draaien in slecht ge-
ventileerde of deels afgesloten ruimtes
zoals schuren of garages.

Laat de motor niet buiten draaien op
plaatsen waar de uitlaatgassen in een
gebouw kunnen worden getrokken via
openingen zoals ramen en deuren.

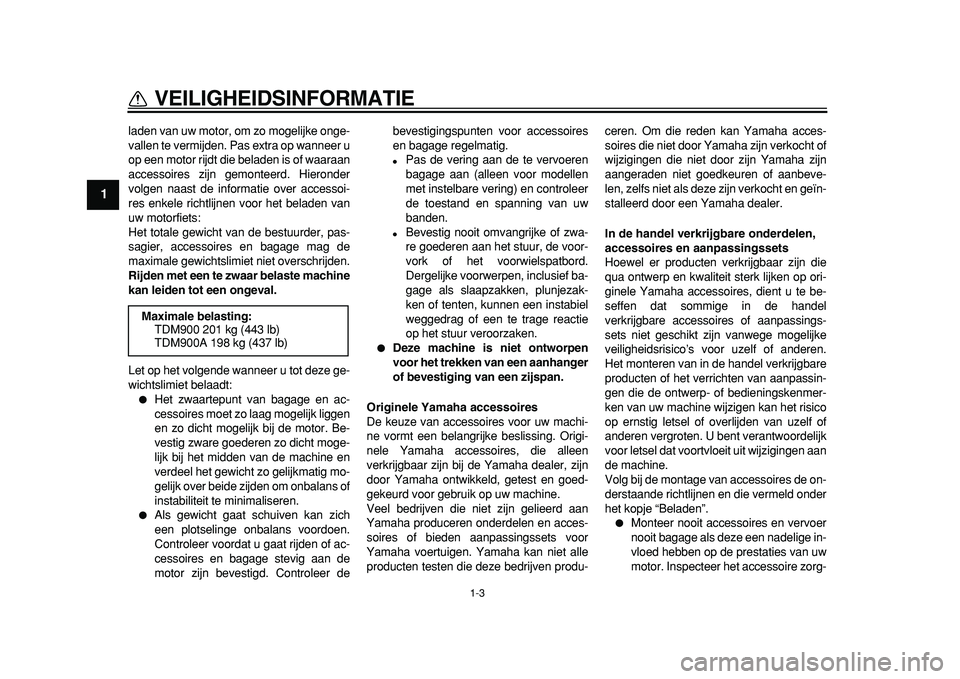

Beladen
Het monteren van accessoires of het ver-
voer van bagage kan een negatief effect
hebben op de rijstabiliteit en het weggedrag
als hierdoor de gewichtsverdeling van de
motor verandert. Wees uiterst voorzichtig
bij het monteren van accessoires of het be-
✼✥✯✣✱ ✥



1-3
1
VEILIGHEIDSINFORMATIE
laden van uw motor, om zo mogelijke onge-
vallen te vermijden. Pas extra op wanneer u
op een motor rijdt die beladen is of waaraan
accessoires zijn gemonteerd. Hieronder
volgen naast de informatie over accessoi-
res enkele richtlijnen voor het beladen van
uw motorfiets:
Het totale gewicht van de bestuurder, pas-
sagier, accessoires en bagage mag de
maximale gewichtslimiet niet overschrijden.
Rijden met een te zwaar belaste machine
kan leiden tot een ongeval.
Let op het volgende wanneer u tot deze ge-
wichtslimiet belaadt:

Het zwaartepunt van bagage en ac-
cessoires moet zo laag mogelijk liggen
en zo dicht mogelijk bij de motor. Be-
vestig zware goederen zo dicht moge-
lijk bij het midden van de machine en
verdeel het gewicht zo gelijkmatig mo-
gelijk over beide zijden om onbalans of
instabiliteit te minimaliseren.

Als gewicht gaat schuiven kan zich
een plotselinge onbalans voordoen.
Controleer voordat u gaat rijden of ac-
cessoires en bagage stevig aan de
motor zijn bevestigd. Controleer debevestigingspunten voor accessoires
en bagage regelmatig.

Pas de vering aan de te vervoeren
bagage aan (alleen voor modellen
met instelbare vering) en controleer
de toestand en spanning van uw
banden.

Bevestig nooit omvangrijke of zwa-
re goederen aan het stuur, de voor-
vork of het voorwielspatbord.
Dergelijke voorwerpen, inclusief ba-
gage als slaapzakken, plunjezak-
ken of tenten, kunnen een instabiel
weggedrag of een te trage reactie
op het stuur veroorzaken.

Deze machine is niet ontworpen
voor het trekken van een aanhanger
of bevestiging van een zijspan.
Originele Yamaha accessoires
De keuze van accessoires voor uw machi-
ne vormt een belangrijke beslissing. Origi-
nele Yamaha accessoires, die alleen
verkrijgbaar zijn bij de Yamaha dealer, zijn
door Yamaha ontwikkeld, getest en goed-
gekeurd voor gebruik op uw machine.
Veel bedrijven die niet zijn gelieerd aan
Yamaha produceren onderdelen en acces-
soires of bieden aanpassingssets voor
Yamaha voertuigen. Yamaha kan niet alle
producten testen die deze bedrijven produ-ceren. Om die reden kan Yamaha acces-
soires die niet door Yamaha zijn verkocht of
wijzigingen die niet door zijn Yamaha zijn
aangeraden niet goedkeuren of aanbeve-
len, zelfs niet als deze zijn verkocht en geïn-
stalleerd door een Yamaha dealer.
In de handel verkrijgbare onderdelen,
accessoires en aanpassingssets
Hoewel er producten verkrijgbaar zijn die
qua ontwerp en kwaliteit sterk lijken op ori-
ginele Yamaha accessoires, dient u te be-
seffen dat sommige in de handel
verkrijgbare accessoires of aanpassings-
sets niet geschikt zijn vanwege mogelijke
veiligheidsrisico’s voor uzelf of anderen.
Het monteren van in de handel verkrijgbare
producten of het verrichten van aanpassin-
gen die de ontwerp- of bedieningskenmer-
ken van uw machine wijzigen kan het risico
op ernstig letsel of overlijden van uzelf of
anderen vergroten. U bent verantwoordelijk
voor letsel dat voortvloeit uit wijzigingen aan
de machine.
Volg bij de montage van accessoires de on-
derstaande richtlijnen en die vermeld onder
het kopje “Beladen”.

Monteer nooit accessoires en vervoer
nooit bagage als deze een nadelige in-
vloed hebben op de prestaties van uw
motor. Inspecteer het accessoire zorg-
Maximale belasting:
TDM900 201 kg (443 lb)
TDM900A 198 kg (437 lb)
✼✥✯✣✱ ✦
