YAMAHA TDM 900 2010 Manuale duso (in Italian)

USO E MANUTENZIONE
2B0-28199-H5
TDM900A
TDM900
Leggere attentamente questo manuale prima di utilizzare
questo veicolo.
✥✯✣✬✵✧✰
❆❍
✤

HAU26945
Leggere attentamente questo manuale prima di utilizzare questo veicolo. Questo manuale dovrebbe accompa-
gnare il veicolo se viene venduto.

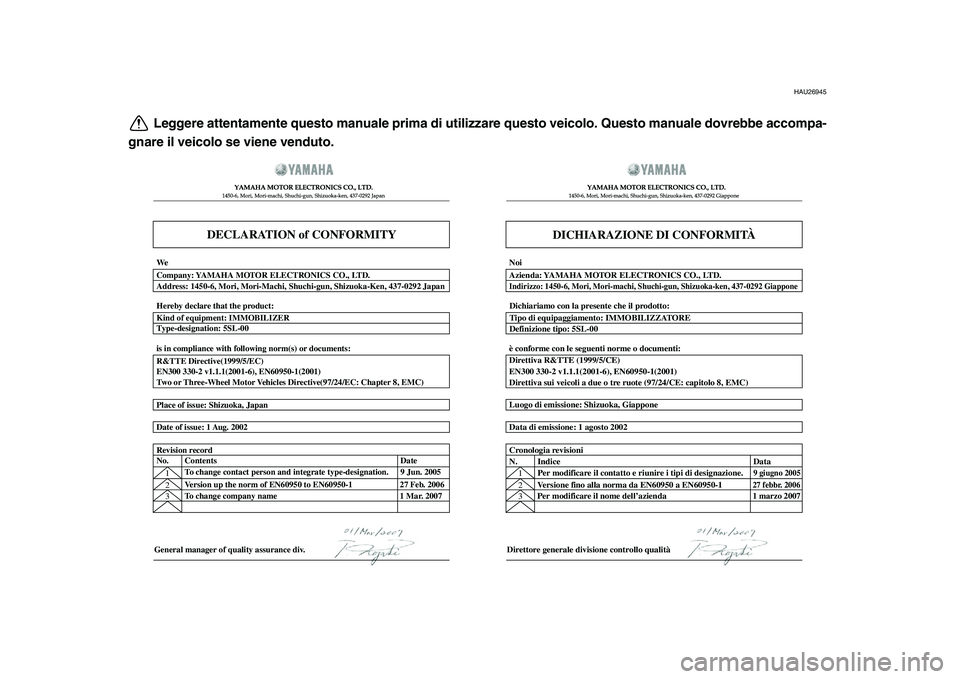

DECLARATION of CONFORMITY
YAMAHA MOTOR ELECTRONICS CO., LTD.1450-6, Mori, Mori-machi, Shuchi-gun, Shizuoka-ken, 437-0292 Japan
General manager of quality assurance div.
DICHIARAZIONE DI CONFORMITÀ
YAMAHA MOTOR ELECTRONICS CO., LTD.
1450-6, Mori, Mori-machi, Shuchi-gun, Shizuoka-ken, 437-0292 Giappone
Direttore generale divisione controllo qualità
1
Version up the norm of EN60950 to EN60950-1
To change company name27 Feb. 2006
1 Mar. 2007
2
3Revision record
No. Contents Date
To change contact person and integrate type-designation. 9 Jun. 2005
1
Versione fino alla norma da EN60950 a EN60950-1
Per modificare il nome dell’azienda
27 febbr. 20061 marzo 2007
2
3 Cronologia revisioni
N. Indice Data
Per modificare il contatto e riunire i tipi di designazione.
9 giugno 2005
Date of issue: 1 Aug. 2002
Data di emissione: 1 agosto 2002
Place of issue: Shizuoka, Japan
Luogo di emissione: Shizuoka, Giappone
R&TTE Directive(1999/5/EC)
EN300 330-2 v1.1.1(2001-6), EN60950-1(2001)
Two or Three-Wheel Motor Vehicles Directive(97/24/EC: Chapter 8, EMC) is in compliance with following norm(s) or documents:
Direttiva R&TTE (1999/5/CE)
EN300 330-2 v1.1.1(2001-6), EN60950-1(2001)
Direttiva sui veicoli a due o tre ruote (97/24/CE: capitolo 8, EMC) è conforme con le seguenti norme o documenti:
Kind of equipment: IMMOBILIZER
Type-designation: 5SL-00 Hereby declare that the product:
Tipo di equipaggiamento: IMMOBILIZZATORE
Definizione tipo: 5SL-00 Dichiariamo con la presente che il prodotto:
Company: YAMAHA MOTOR ELECTRONICS CO., LTD.
Address: 1450-6, Mori, Mori-Machi, Shuchi-gun, Shizuoka-Ken, 437-0292 JapanWe
Azienda: YAMAHA MOTOR ELECTRONICS CO., LTD.Indirizzo: 1450-6, Mori, Mori-machi, Shuchi-gun, Shizuoka-ken, 437-0292 GiapponeNoi
✶❏❂❊❂❄
❆❍✥✤ ✤

INTRODUZIONE
HAU10102
Benvenuti nel mondo delle moto Yamaha!
Con l’acquisto del TDM900/TDM900A, potrete avvalervi della vasta esperienza Yamaha e delle tecnologie più avanzate profuse nella pro-
gettazione e nella costruzione di prodotti di alto livello qualitativo che hanno valso a Yamaha la sua reputazione di assoluta affidabilità.
Leggete questo manuale senza fretta e da cima a fondo. Potrete godervi tutti i vantaggi che la vostra TDM900/TDM900A offre. Il Libretto
uso e manutenzione non fornisce solo istruzioni sul funzionamento, la verifica e la manutenzione del vostro motociclo, ma indica anche
come salvaguardare sé stessi e gli altri evitando problemi e il rischio di lesioni.
Inoltre i numerosi consigli contenuti in questo libretto aiutano a mantenere il motociclo nelle migliori condizioni possibili. Se una volta letto
il manuale, aveste ulteriori quesiti da porre, non esitate a rivolgervi al vostro concessionario Yamaha.
Il team della Yamaha vi augura una lunga guida sicura e piacevole. Ricordate sempre di anteporre la sicurezza ad ogni altra cosa.
La Yamaha è alla continua ricerca di soluzioni avanzate da utilizzare nella progettazione e nel costante miglioramento della qualità del
prodotto. In conseguenza di ciò, sebbene questo manuale contenga sul veicolo le informazioni più aggiornate, disponibili alla data della
sua pubblicazione, è possibile che capiti di rilevare delle lievi difformità tra il motociclo e quanto descritto nel manuale. In caso di altre que-
stioni in merito al presente manuale, consultare un concessionario Yamaha.
AVVERTENZA

HWA10031
Si prega di leggere questo libretto per intero e attentamente prima di utilizzare questo motociclo.
✼✥✯✣✵ ✤

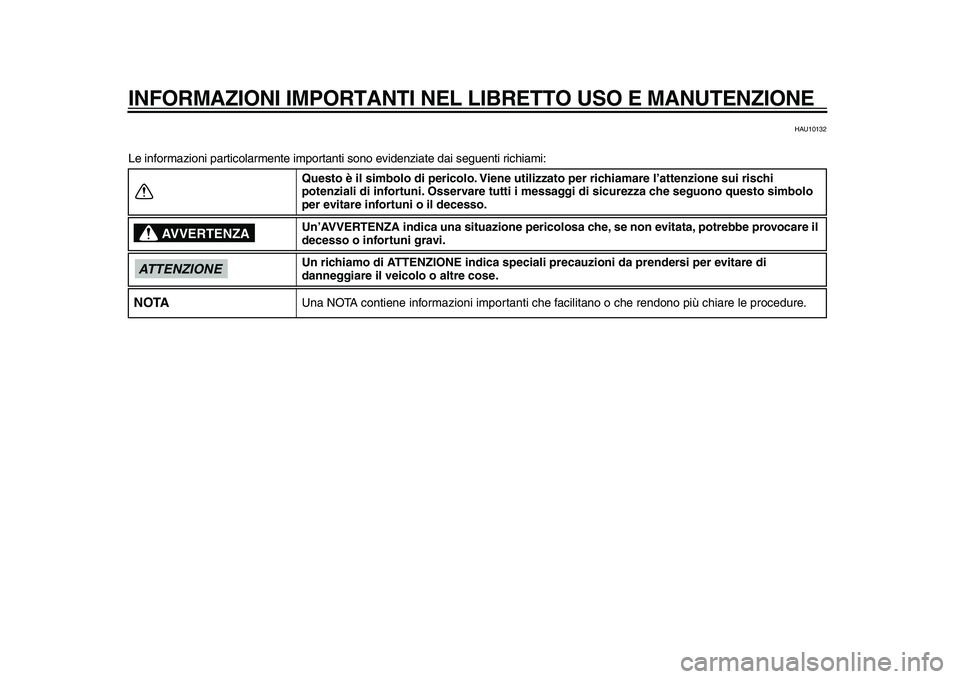

INFORMAZIONI IMPORTANTI NEL LIBRETTO USO E MANUTENZIONE
HAU10132
Le informazioni particolarmente importanti sono evidenziate dai seguenti richiami:
Questo è il simbolo di pericolo. Viene utilizzato per richiamare l’attenzione sui rischi
potenziali di infortuni. Osservare tutti i messaggi di sicurezza che seguono questo simbolo
per evitare infortuni o il decesso.
Un’AVVERTENZA indica una situazione pericolosa che, se non evitata, potrebbe provocare il
decesso o infortuni gravi.
Un richiamo di ATTENZIONE indica speciali precauzioni da prendersi per evitare di
danneggiare il veicolo o altre cose.
Una NOTA contiene informazioni importanti che facilitano o che rendono più chiare le procedure.
AVVERTENZA
ATTENZIONENOTA
✼✥✯✣✵ ✤




INFORMAZIONI IMPORTANTI NEL LIBRETTO USO E MANUTENZIONE
HAU10200
TDM900/TDM900A
USO E MANUTENZIONE
©2009 della Yamaha Motor Co., Ltd.
1a edizione, Settembre 2009
Tutti i diritti sono riservati.
È vietata espressamente la ristampa o l’uso
non autorizzato
senza il permesso scritto della
Yamaha Motor Co., Ltd.
Stampato in Giappone.
✼✥✯✣✵ ✥




INDICE
INFORMAZIONI DI SICUREZZA
...... 1-1
DESCRIZIONE
.................................. 2-1
Vista da sinistra ............................... 2-1
Vista da destra................................. 2-3
Comandi e strumentazione.............. 2-5
FUNZIONI DEGLI STRUMENTI E
DEI COMANDI
.................................... 3-1
Sistema immobilizzatore ................. 3-1
Blocchetto
accensione/bloccasterzo ............. 3-2
Spie di segnalazione e di
avvertimento ................................ 3-3
Gruppo contagiri ............................. 3-6
Termometro liquido refrigerante ..... 3-6
Display multifunzione ...................... 3-7
Allarme antifurto (optional) ............. 3-8
Interruttori manubrio ....................... 3-9
Leva frizione ................................. 3-10
Pedale del cambio ........................ 3-10
Leva freno ..................................... 3-11
Pedale del freno ........................... 3-11
ABS (per modelli con ABS) .......... 3-11
Tappo serbatoio carburante ......... 3-12
Carburante .................................... 3-13
Tubetto sfiato serbatoio
carburante/tubo di troppopieno
serbatoio carburante ................. 3-14
Convertitori catalitici ..................... 3-15
Sella .............................................. 3-15Vano portaoggetti ......................... 3-16
Regolazione della forcella ............ 3-16
Regolazione dell’assieme
ammortizzatore ......................... 3-18
Attacchi per le cinghie dei
bagagli ...................................... 3-19
Cavalletto laterale ........................ 3-20
Sistema d’interruzione circuito
accensione ................................ 3-20
PER LA VOSTRA SICUREZZA –
CONTROLLI PRIMA
DELL’UTILIZZO
................................. 4-1
UTILIZZO E PUNTI IMPORTANTI
RELATIVI ALLA GUIDA
.................... 5-1
Accensione del motore ................... 5-1
Cambi di marcia ............................. 5-2
Consigli per ridurre il consumo del
carburante ................................... 5-3
Rodaggio ........................................ 5-3
Parcheggio ..................................... 5-4
MANUTENZIONE E REGOLAZIONI
PERIODICHE
..................................... 6-1
Kit attrezzi ...................................... 6-1
Tabella di manutenzione periodica
per il sistema di controllo
emissioni ..................................... 6-3
Tabella manutenzione generale e
lubrificazione ............................... 6-5Rimozione ed installazione delle
carenature e dei pannelli ............ 6-9
Controllo delle candele ................ 6-10
Olio motore e elemento filtro
olio ............................................ 6-11
Liquido refrigerante ...................... 6-14
Sostituzione elemento filtrante ..... 6-16
Regolazione del regime del
minimo ...................................... 6-18
Controllo gioco del cavo
dell’acceleratore ....................... 6-19
Gioco valvole ............................... 6-19
Pneumatici ................................... 6-19
Ruote in lega ................................ 6-22
Regolazione gioco della leva
frizione ...................................... 6-22
Interruttori luce stop ..................... 6-23
Controllo delle pastiglie del freno
anteriore e posteriore ............... 6-24
Controllo del livello liquido freni ... 6-24
Sostituzione del liquido freni ........ 6-26
Tensione della catena di
trasmissione ............................. 6-26
Pulizia e lubrificazione della
catena di trasmissione .............. 6-28
Controllo e lubrificazione dei
cavi ........................................... 6-28
Controllo e lubrificazione della
manopola e del cavo
acceleratore .............................. 6-29
✼✥✯✣✵ ✤




INDICE
Controllo e lubrificazione dei
pedali freno e cambio ................ 6-29
Controllo e lubrificazione delle
leve freno e frizione ................... 6-29
Controllo e lubrificazione del
cavalletto laterale ...................... 6-30
Lubrificazione della sospensione
posteriore .................................. 6-30
Controllo della forcella .................. 6-30
Controllo dello sterzo .................... 6-31
Controllo dei cuscinetti ruote ........ 6-31
Batteria ......................................... 6-32
Sostituzione dei fusibili ................. 6-33
Sostituzione di una lampada
faro ............................................ 6-34
Sostituzione della lampada
fanalino posteriore/stop ............. 6-35
Sostituzione della lampada
indicatore di direzione ............... 6-36
Sostituzione di una lampada
luce di posizione anteriore ........ 6-36
Come supportare il motociclo ....... 6-37
Ricerca ed eliminazione guasti ..... 6-37
Tabelle di ricerca ed eliminazione
guasti ........................................ 6-39
PULIZIA E RIMESSAGGIO DEL
MOTOCICLO
...................................... 7-1
Verniciatura opaca, prestare
attenzione ................................... 7-1
Pulizia ............................................. 7-1Rimessaggio .................................. 7-3
CARATTERISTICHE TECNICHE
..... 8-1
INFORMAZIONI PER I
CONSUMATORI
................................ 9-1
Numeri d’identificazione ................. 9-1
✼✥✯✣✵ ✥




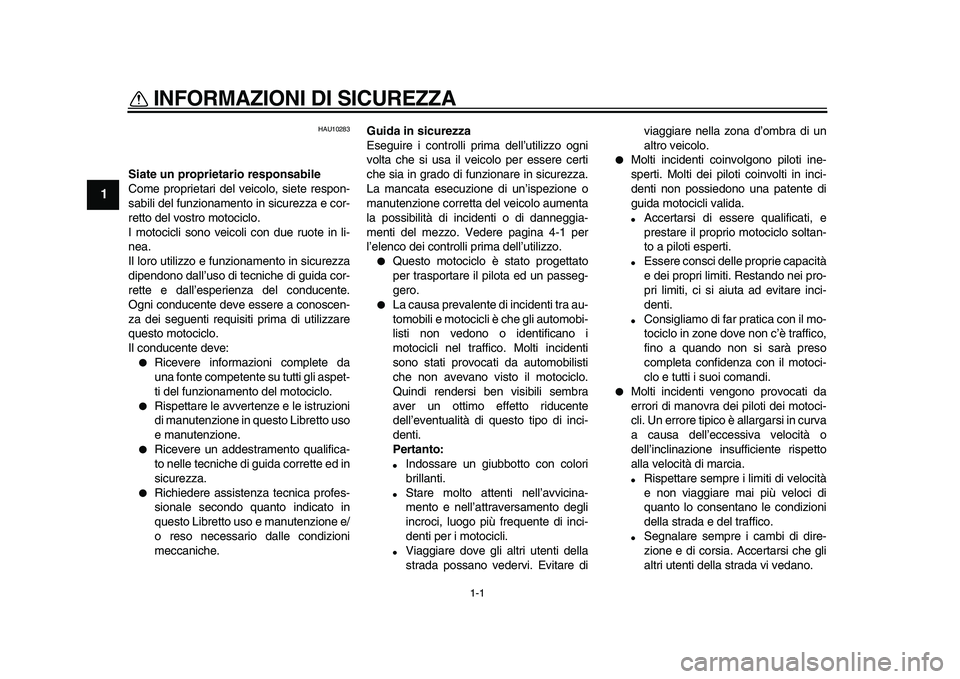

1-1
1
INFORMAZIONI DI SICUREZZA
HAU10283
Siate un proprietario responsabile
Come proprietari del veicolo, siete respon-
sabili del funzionamento in sicurezza e cor-
retto del vostro motociclo.
I motocicli sono veicoli con due ruote in li-
nea.
Il loro utilizzo e funzionamento in sicurezza
dipendono dall’uso di tecniche di guida cor-
rette e dall’esperienza del conducente.
Ogni conducente deve essere a conoscen-
za dei seguenti requisiti prima di utilizzare
questo motociclo.
Il conducente deve:

Ricevere informazioni complete da
una fonte competente su tutti gli aspet-
ti del funzionamento del motociclo.

Rispettare le avvertenze e le istruzioni
di manutenzione in questo Libretto uso
e manutenzione.

Ricevere un addestramento qualifica-
to nelle tecniche di guida corrette ed in
sicurezza.

Richiedere assistenza tecnica profes-
sionale secondo quanto indicato in
questo Libretto uso e manutenzione e/
o reso necessario dalle condizioni
meccaniche.
Guida in sicurezza
Eseguire i controlli prima dell’utilizzo ogni
volta che si usa il veicolo per essere certi
che sia in grado di funzionare in sicurezza.
La mancata esecuzione di un’ispezione o
manutenzione corretta del veicolo aumenta
la possibilità di incidenti o di danneggia-
menti del mezzo. Vedere pagina 4-1 per
l’elenco dei controlli prima dell’utilizzo.

Questo motociclo è stato progettato
per trasportare il pilota ed un passeg-
gero.

La causa prevalente di incidenti tra au-
tomobili e motocicli è che gli automobi-
listi non vedono o identificano i
motocicli nel traffico. Molti incidenti
sono stati provocati da automobilisti
che non avevano visto il motociclo.
Quindi rendersi ben visibili sembra
aver un ottimo effetto riducente
dell’eventualità di questo tipo di inci-
denti.
Pertanto:

Indossare un giubbotto con colori
brillanti.

Stare molto attenti nell’avvicina-
mento e nell’attraversamento degli
incroci, luogo più frequente di inci-
denti per i motocicli.

Viaggiare dove gli altri utenti della
strada possano vedervi. Evitare diviaggiare nella zona d’ombra di un
altro veicolo.

Molti incidenti coinvolgono piloti ine-
sperti. Molti dei piloti coinvolti in inci-
denti non possiedono una patente di
guida motocicli valida.

Accertarsi di essere qualificati, e
prestare il proprio motociclo soltan-
to a piloti esperti.

Essere consci delle proprie capacità
e dei propri limiti. Restando nei pro-
pri limiti, ci si aiuta ad evitare inci-
denti.

Consigliamo di far pratica con il mo-
tociclo in zone dove non c’è traffico,
fino a quando non si sarà preso
completa confidenza con il motoci-
clo e tutti i suoi comandi.

Molti incidenti vengono provocati da
errori di manovra dei piloti dei motoci-
cli. Un errore tipico è allargarsi in curva
a causa dell’eccessiva velocità o
dell’inclinazione insufficiente rispetto
alla velocità di marcia.

Rispettare sempre i limiti di velocità
e non viaggiare mai più veloci di
quanto lo consentano le condizioni
della strada e del traffico.

Segnalare sempre i cambi di dire-
zione e di corsia. Accertarsi che gli
altri utenti della strada vi vedano.
✼✥✯✣✵ ✤




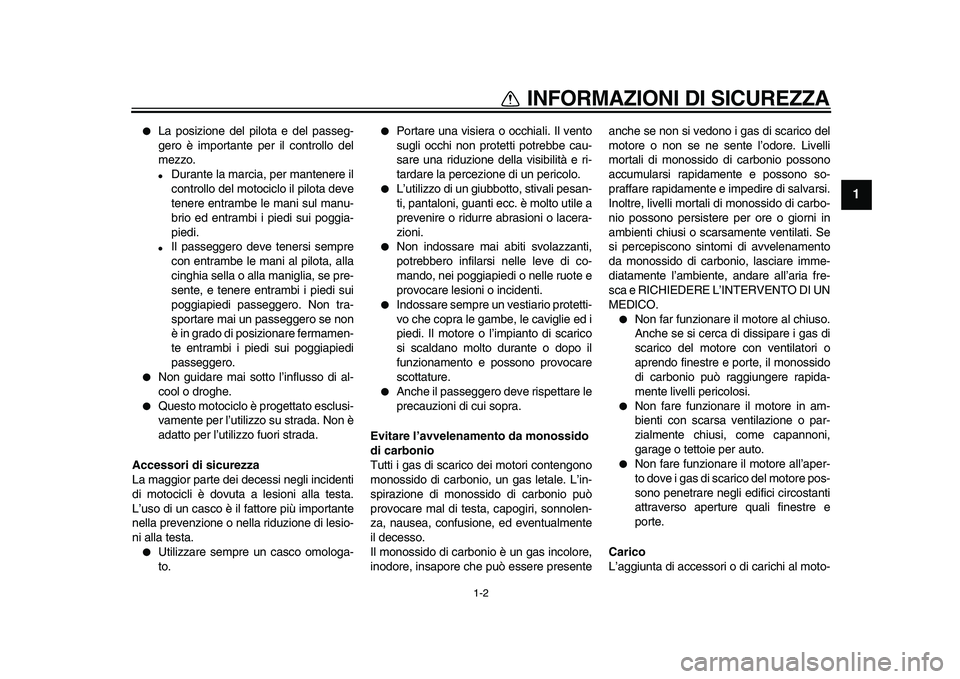

1-2
1
INFORMAZIONI DI SICUREZZA

La posizione del pilota e del passeg-
gero è importante per il controllo del
mezzo.

Durante la marcia, per mantenere il
controllo del motociclo il pilota deve
tenere entrambe le mani sul manu-
brio ed entrambi i piedi sui poggia-
piedi.

Il passeggero deve tenersi sempre
con entrambe le mani al pilota, alla
cinghia sella o alla maniglia, se pre-
sente, e tenere entrambi i piedi sui
poggiapiedi passeggero. Non tra-
sportare mai un passeggero se non
è in grado di posizionare fermamen-
te entrambi i piedi sui poggiapiedi
passeggero.

Non guidare mai sotto l’influsso di al-
cool o droghe.

Questo motociclo è progettato esclusi-
vamente per l’utilizzo su strada. Non è
adatto per l’utilizzo fuori strada.
Accessori di sicurezza
La maggior parte dei decessi negli incidenti
di motocicli è dovuta a lesioni alla testa.
L’uso di un casco è il fattore più importante
nella prevenzione o nella riduzione di lesio-
ni alla testa.

Utilizzare sempre un casco omologa-
to.

Portare una visiera o occhiali. Il vento
sugli occhi non protetti potrebbe cau-
sare una riduzione della visibilità e ri-
tardare la percezione di un pericolo.

L’utilizzo di un giubbotto, stivali pesan-
ti, pantaloni, guanti ecc. è molto utile a
prevenire o ridurre abrasioni o lacera-
zioni.

Non indossare mai abiti svolazzanti,
potrebbero infilarsi nelle leve di co-
mando, nei poggiapiedi o nelle ruote e
provocare lesioni o incidenti.

Indossare sempre un vestiario protetti-
vo che copra le gambe, le caviglie ed i
piedi. Il motore o l’impianto di scarico
si scaldano molto durante o dopo il
funzionamento e possono provocare
scottature.

Anche il passeggero deve rispettare le
precauzioni di cui sopra.
Evitare l’avvelenamento da monossido
di carbonio
Tutti i gas di scarico dei motori contengono
monossido di carbonio, un gas letale. L’in-
spirazione di monossido di carbonio può
provocare mal di testa, capogiri, sonnolen-
za, nausea, confusione, ed eventualmente
il decesso.
Il monossido di carbonio è un gas incolore,
inodore, insapore che può essere presenteanche se non si vedono i gas di scarico del
motore o non se ne sente l’odore. Livelli
mortali di monossido di carbonio possono
accumularsi rapidamente e possono so-
praffare rapidamente e impedire di salvarsi.
Inoltre, livelli mortali di monossido di carbo-
nio possono persistere per ore o giorni in
ambienti chiusi o scarsamente ventilati. Se
si percepiscono sintomi di avvelenamento
da monossido di carbonio, lasciare imme-
diatamente l’ambiente, andare all’aria fre-
sca e RICHIEDERE L’INTERVENTO DI UN
MEDICO.

Non far funzionare il motore al chiuso.
Anche se si cerca di dissipare i gas di
scarico del motore con ventilatori o
aprendo finestre e porte, il monossido
di carbonio può raggiungere rapida-
mente livelli pericolosi.

Non fare funzionare il motore in am-
bienti con scarsa ventilazione o par-
zialmente chiusi, come capannoni,
garage o tettoie per auto.

Non fare funzionare il motore all’aper-
to dove i gas di scarico del motore pos-
sono penetrare negli edifici circostanti
attraverso aperture quali finestre e
porte.
Carico
L’aggiunta di accessori o di carichi al moto-
✼✥✯✣✵ ✥




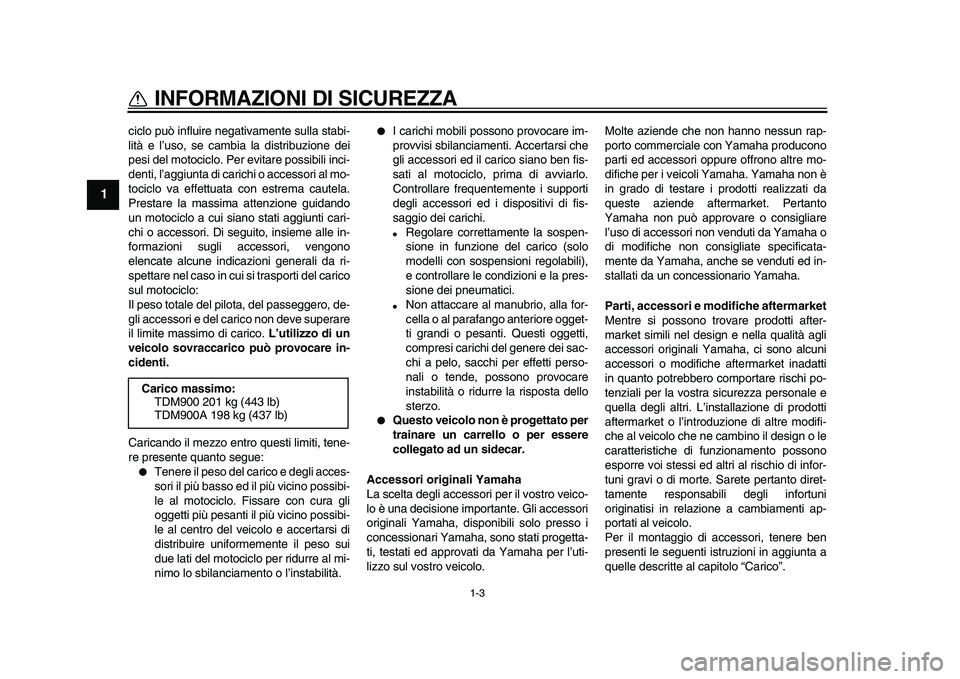

1-3
1
INFORMAZIONI DI SICUREZZA
ciclo può influire negativamente sulla stabi-
lità e l’uso, se cambia la distribuzione dei
pesi del motociclo. Per evitare possibili inci-
denti, l’aggiunta di carichi o accessori al mo-
tociclo va effettuata con estrema cautela.
Prestare la massima attenzione guidando
un motociclo a cui siano stati aggiunti cari-
chi o accessori. Di seguito, insieme alle in-
formazioni sugli accessori, vengono
elencate alcune indicazioni generali da ri-
spettare nel caso in cui si trasporti del carico
sul motociclo:
Il peso totale del pilota, del passeggero, de-
gli accessori e del carico non deve superare
il limite massimo di carico.
L’utilizzo di un
veicolo sovraccarico può provocare in-
cidenti.
Caricando il mezzo entro questi limiti, tene-
re presente quanto segue:

Tenere il peso del carico e degli acces-
sori il più basso ed il più vicino possibi-
le al motociclo. Fissare con cura gli
oggetti più pesanti il più vicino possibi-
le al centro del veicolo e accertarsi di
distribuire uniformemente il peso sui
due lati del motociclo per ridurre al mi-
nimo lo sbilanciamento o l’instabilità.

I carichi mobili possono provocare im-
provvisi sbilanciamenti. Accertarsi che
gli accessori ed il carico siano ben fis-
sati al motociclo, prima di avviarlo.
Controllare frequentemente i supporti
degli accessori ed i dispositivi di fis-
saggio dei carichi.

Regolare correttamente la sospen-
sione in funzione del carico (solo
modelli con sospensioni regolabili),
e controllare le condizioni e la pres-
sione dei pneumatici.

Non attaccare al manubrio, alla for-
cella o al parafango anteriore ogget-
ti grandi o pesanti. Questi oggetti,
compresi carichi del genere dei sac-
chi a pelo, sacchi per effetti perso-
nali o tende, possono provocare
instabilità o ridurre la risposta dello
sterzo.

Questo veicolo non è progettato per
trainare un carrello o per essere
collegato ad un sidecar.
Accessori originali Yamaha
La scelta degli accessori per il vostro veico-
lo è una decisione importante. Gli accessori
originali Yamaha, disponibili solo presso i
concessionari Yamaha, sono stati progetta-
ti, testati ed approvati da Yamaha per l’uti-
lizzo sul vostro veicolo.Molte aziende che non hanno nessun rap-
porto commerciale con Yamaha producono
parti ed accessori oppure offrono altre mo-
difiche per i veicoli Yamaha. Yamaha non è
in grado di testare i prodotti realizzati da
queste aziende aftermarket. Pertanto
Yamaha non può approvare o consigliare
l’uso di accessori non venduti da Yamaha o
di modifiche non consigliate specificata-
mente da Yamaha, anche se venduti ed in-
stallati da un concessionario Yamaha.
Parti, accessori e modifiche aftermarket
Mentre si possono trovare prodotti after-
market simili nel design e nella qualità agli
accessori originali Yamaha, ci sono alcuni
accessori o modifiche aftermarket inadatti
in quanto potrebbero comportare rischi po-
tenziali per la vostra sicurezza personale e
quella degli altri. L’installazione di prodotti
aftermarket o l’introduzione di altre modifi-
che al veicolo che ne cambino il design o le
caratteristiche di funzionamento possono
esporre voi stessi ed altri al rischio di infor-
tuni gravi o di morte. Sarete pertanto diret-
tamente responsabili degli infortuni
originatisi in relazione a cambiamenti ap-
portati al veicolo.
Per il montaggio di accessori, tenere ben
presenti le seguenti istruzioni in aggiunta a
quelle descritte al capitolo “Carico”.
Carico massimo:
TDM900 201 kg (443 lb)
TDM900A 198 kg (437 lb)
✼✥✯✣✵ ✦
