TABLE DES MATIÈRES
CONSIGNES DE SÉCURITÉ
............ 1-1
DESCRIPTION
.................................. 2-1
Vue gauche ..................................... 2-1
Vue droite ........................................ 2-3
Commandes et instruments............. 2-5
COMMANDES ET INSTRUMENTS
... 3-1
Immobilisateur antivol ..................... 3-1
Contacteur à clé/antivol .................. 3-2
Témoins et témoins d’alerte ........... 3-4
Bloc du compte-tours ...................... 3-6
Jauge de température du liquide
de refroidissement ....................... 3-7
Écran multifonction ......................... 3-8
Alarme antivol (en option) ............... 3-9
Combinés de contacteurs ............... 3-9
Levier d’embrayage ...................... 3-11
Sélecteur ...................................... 3-11
Levier de frein ............................... 3-11
Pédale de frein ............................. 3-12
Système d’antiblocage des roues
(pour modèle à ABS) ................. 3-12
Bouchon du réservoir de
carburant ................................... 3-13
Carburant ...................................... 3-14
Durite de mise à l’air/de trop-plein
du réservoir de carburant .......... 3-15
Pots catalytiques .......................... 3-15
Selle .............................................. 3-16
Compartiment de rangement ........ 3-17Réglage de la fourche .................. 3-17
Réglage du combiné
ressort-amortisseur ................... 3-19
Supports de sangle de fixation
des bagages ............................. 3-21
Béquille latérale ............................ 3-21
Coupe-circuit d’allumage .............. 3-22
POUR LA SÉCURITÉ –
CONTRÔLES AVANT
UTILISATION
..................................... 4-1
UTILISATION ET CONSEILS
IMPORTANTS CONCERNANT LE
PILOTAGE
......................................... 5-1
Mise en marche du moteur ............ 5-1
Passage des vitesses .................... 5-2
Comment réduire sa
consommation de carburant ....... 5-3
Rodage du moteur ......................... 5-3
Stationnement ................................ 5-4
ENTRETIENS ET RÉGLAGES
PÉRIODIQUES
................................... 6-1
Trousse de réparation .................... 6-1
Entretiens périodiques du système
de contrôle des gaz
d’échappement ........................... 6-2
Entretiens périodiques et
fréquences de graissage ............ 6-4Dépose et repose des caches et
carénages ................................... 6-8
Contrôle des bougies ................... 6-10
Huile moteur et élément de filtre à
huile .......................................... 6-11
Liquide de refroidissement ........... 6-14
Remplacement de l’élément du
filtre à air ................................... 6-15
Réglage du régime de ralenti du
moteur ...................................... 6-18
Contrôle du jeu de câble des
gaz ............................................ 6-18
Jeu des soupapes ........................ 6-19
Pneus ........................................... 6-19
Roues coulées ............................. 6-21
Réglage de la garde du levier
d’embrayage ............................. 6-22
Contacteurs de feu stop ............... 6-23
Contrôle des plaquettes de frein
avant et arrière ......................... 6-23
Contrôle du niveau du liquide de
frein ........................................... 6-24
Changement du liquide de
frein ........................................... 6-25
Tension de la chaîne de
transmission ............................. 6-25
Nettoyage et graissage de la
chaîne de transmission ............. 6-27
Contrôle et lubrification des
câbles ....................................... 6-28
Page 22 of 100
COMMANDES ET INSTRUMENTS
3-6
1
2
3
4
5
6
7
8
9
qué de diagnostic de pannes. En cas de
problème dans le circuit de l’immobilisateur,
le témoin se met à clignoter à une séquen-
ce, et le compteur kilométrique/totalisateur
affiche un code à deux chiffres lorsque la
clé est tournée sur “ON”. Dans ce cas, il
convient de faire vérifier le système embar-
qué de diagnostic de pannes par un con-
cessionnaire Yamaha. Si, toutefois, le
témoin répète la séquence de cinq clignote-
ments lents, suivis de deux rapides, le code
d’erreur 52 s’affiche. Cette erreur peut si-
gnaler un problème de transmission des si-
gnaux. Dans ce cas, procéder comme suit.
1. Mettre le moteur en marche à l’aide de
la clé d’enregistrement de codes.
N.B.
S’assurer qu’aucune autre clé d’un système
d’immobilisateur antivol n’est à proximité du
contacteur à clé. Cela signifie entre autres
qu’il convient de ne pas attacher plus d’une
clé de véhicule protégé par un immobilisa-
teur au même trousseau de clés. En effet, la
présence d’une autre clé pourrait troubler la
transmission des signaux, et par là empê-
cher la mise en marche du moteur.
2. Si le moteur se met en marche, le cou-
per, puis tenter de le remettre en mar-
che avec chacune des clésconventionnelles.
3. Si le moteur ne se met pas en marche
avec l’une ou les deux clés conven-
tionnelles, il faut confier le véhicule
ainsi que la clé d’enregistrement et les
clés conventionnelles à un conces-
sionnaire Yamaha en vue du
réenregistrement de ces dernières.
FAU11911
Bloc du compte-tours
Le compte-tours électrique permet de
contrôler la vitesse de rotation du moteur et
de maintenir celle-ci dans la plage de puis-
sance idéale.
Lorsque la clé est tournée à la position
“ON”, l’aiguille du compte-tours balaie une
fois le cadran, puis retourne à zéro.
ATTENTION
FCA10031
Ne jamais faire fonctionner le moteur
dans la zone rouge du compte-tours.
Zone rouge : 8000 tr/mn et au-delà
Le bloc du compte-tours est équipé d’une
montre.
1. Compte-tours
2. Zone rouge du compte-tours
3. Montre
1
2
3
Page 41 of 100
POUR LA SÉCURITÉ – CONTRÔLES AVANT UTILISATION
4-2
2
3
45
6
7
8
9
Frein arrière
Contrôler le fonctionnement.
Faire purger le circuit hydraulique par un concessionnaire Yamaha en cas de
sensation de mollesse.
Contrôler l’usure des plaquettes de frein.
Remplacer si nécessaire.
Contrôler le niveau du liquide dans le réservoir.
Si nécessaire, ajouter du liquide de frein du type recommandé jusqu’au niveau
spécifié.
Contrôler le circuit hydraulique et s’assurer de l’absence de toute fuite.6-23, 6-24
Embrayage
Contrôler le fonctionnement.
Lubrifier le câble si nécessaire.
Contrôler la garde au levier.
Remplacer si nécessaire.6-22
Poignée des gaz
S’assurer du fonctionnement en douceur.
Contrôler le jeu de câble des gaz.
Si nécessaire, faire régler le jeu du câble et faire lubrifier le câble et le boîtier de
la poignée des gaz chez un concessionnaire Yamaha.6-18, 6-28
Câbles de commande
S’assurer du fonctionnement en douceur.
Lubrifier si nécessaire.6-28
Chaîne de transmission
Contrôler la tension de la chaîne.
Remplacer si nécessaire.
Contrôler l’état de la chaîne.
Lubrifier si nécessaire.6-25, 6-27
Roues et pneus
S’assurer de l’absence d’endommagement.
Contrôler l’état des pneus et la profondeur des sculptures.
Contrôler la pression de gonflage.
Corriger si nécessaire.6-19, 6-21
Pédale de frein et sélecteur
S’assurer du fonctionnement en douceur.
Si nécessaire, lubrifier les points pivots.6-28
Levier de frein et
d’embrayage
S’assurer du fonctionnement en douceur.
Si nécessaire, lubrifier les points pivots.6-29
Béquille latérale
S’assurer du fonctionnement en douceur.
Lubrifier le pivot si nécessaire.6-29
ÉLÉMENTS CONTRÔLES PAGES
Page 44 of 100
UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE
5-2
1
2
3
4
5
6
7
8
9
point mort devrait s’allumer. Si le té-
moin ne s’allume pas, faire contrôler le
circuit électrique par un concession-
naire Yamaha.
3. Appuyer sur le contacteur du dé-
marreur pour mettre le moteur en mar-
che.
ATTENTION:
En vue de
prolonger la durée de service du
moteur, ne jamais accélérer à l’ex-
cès tant que le moteur est froid
!
[FCA11041]
Si le moteur ne se met pas en marche,
relâcher le contacteur du démarreur,
puis attendre quelques secondes
avant de faire un nouvel essai. Cha-
que essai de mise en marche doit être
aussi court que possible afin d’écono-
miser l’énergie de la batterie. Ne pas
actionner le démarreur pendant plus
de 10 secondes d’affilée.
FAU16671
Passage des vitesses
La boîte de vitesses permet de contrôler la
puissance du moteur disponible lors des
démarrages, accélérations, montées des
côtes, etc.
Les positions du sélecteur sont indiquées
sur l’illustration.
N.B.
Pour passer au point mort, enfoncer le sé-
lecteur à plusieurs reprises jusqu’à ce qu’il
arrive en fin de course, puis le relever légè-
rement.
ATTENTION
FCA10260
Ne pas rouler trop longtemps en
roue libre lorsque le moteur estcoupé et ne pas remorquer la moto
sur de longues distances, même
lorsque la boîte de vitesses est au
point mort. En effet, son graissage
ne s’effectue correctement que
lorsque le moteur tourne. Un grais-
sage insuffisant risque d’endom-
mager la boîte de vitesses.
Toujours débrayer avant de chan-
ger de vitesse afin d’éviter d’en-
dommager le moteur, la boîte de
vitesses et la transmission, qui ne
sont pas conçus pour résister au
choc infligé par un passage en for-
ce des vitesses.
1. Sélecteur
2. Point mort
1
1 2 3
4 5 6
N2
Page 71 of 100
ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-25
2
3
4
5
67
8
9
L’usure des plaquettes de frein entraî-
ne une baisse progressive du niveau
du liquide de frein. Cependant, si le ni-
veau du liquide de frein diminue sou-
dainement, il faut faire contrôler le
véhicule par un concessionnaire
Yamaha.

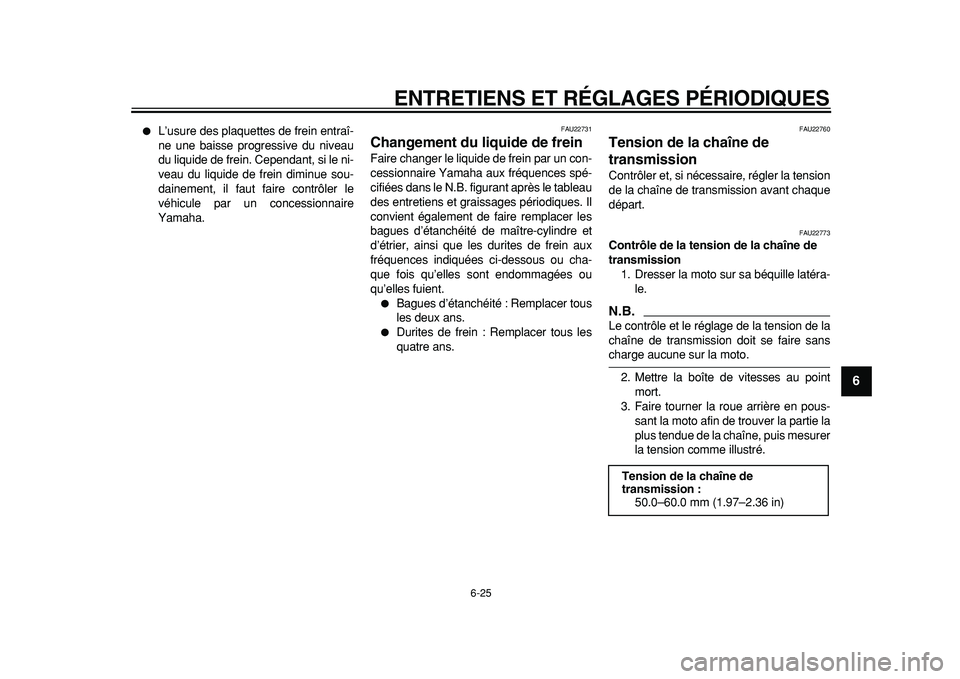

FAU22731
Changement du liquide de frein
Faire changer le liquide de frein par un con-
cessionnaire Yamaha aux fréquences spé-
cifiées dans le N.B. figurant après le tableau
des entretiens et graissages périodiques. Il
convient également de faire remplacer les
bagues d’étanchéité de maître-cylindre et
d’étrier, ainsi que les durites de frein aux
fréquences indiquées ci-dessous ou cha-
que fois qu’elles sont endommagées ou
qu’elles fuient.
Bagues d’étanchéité : Remplacer tous
les deux ans.
Durites de frein : Remplacer tous les
quatre ans.
FAU22760
Tension de la chaîne de
transmission
Contrôler et, si nécessaire, régler la tension
de la chaîne de transmission avant chaque
départ.
FAU22773
Contrôle de la tension de la chaîne de
transmission
1. Dresser la moto sur sa béquille latéra-
le.
N.B.
Le contrôle et le réglage de la tension de la
chaîne de transmission doit se faire sans
charge aucune sur la moto.
2. Mettre la boîte de vitesses au point
mort.
3. Faire tourner la roue arrière en pous-
sant la moto afin de trouver la partie la
plus tendue de la chaîne, puis mesurer
la tension comme illustré.
Tension de la chaîne de
transmission :
50.0–60.0 mm (1.97–2.36 in)
Page 72 of 100
ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-26
1
2
3
4
5
6
7
8
9
4. Si la tension de la chaîne de transmis-
sion est incorrecte, la régler comme
suit.
FAU22952

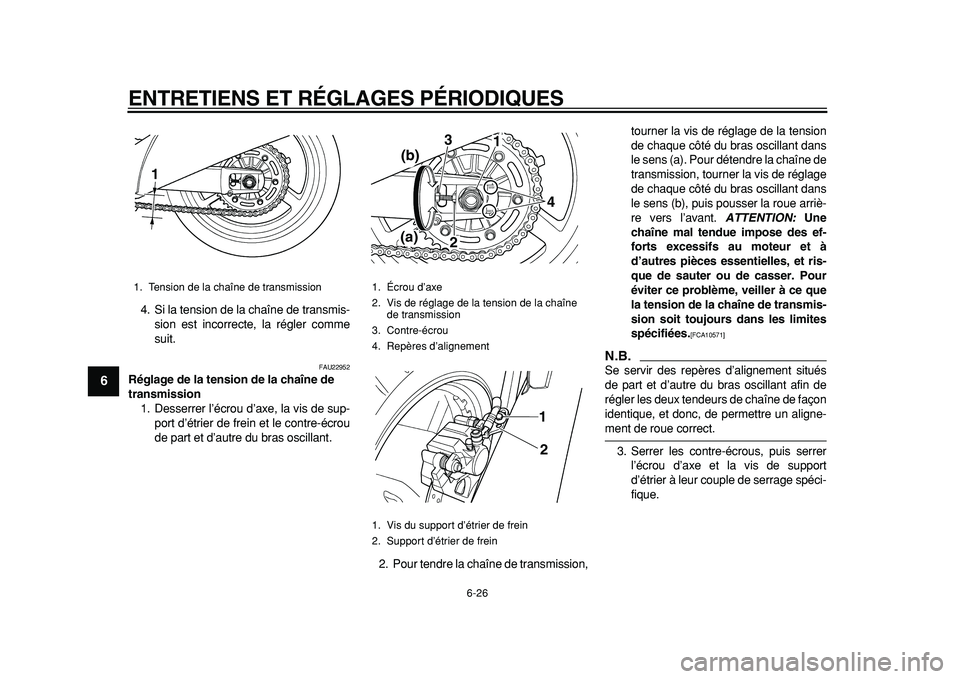

Réglage de la tension de la chaîne de
transmission
1. Desserrer l’écrou d’axe, la vis de sup-
port d’étrier de frein et le contre-écrou
de part et d’autre du bras oscillant.
2. Pour tendre la chaîne de transmission,tourner la vis de réglage de la tension
de chaque côté du bras oscillant dans
le sens (a). Pour détendre la chaîne de
transmission, tourner la vis de réglage
de chaque côté du bras oscillant dans
le sens (b), puis pousser la roue arriè-
re vers l’avant.
ATTENTION:
Une
chaîne mal tendue impose des ef-
forts excessifs au moteur et à
d’autres pièces essentielles, et ris-
que de sauter ou de casser. Pour
éviter ce problème, veiller à ce que
la tension de la chaîne de transmis-
sion soit toujours dans les limites
spécifiées.
[FCA10571]
N.B.
Se servir des repères d’alignement situés
de part et d’autre du bras oscillant afin de
régler les deux tendeurs de chaîne de façon
identique, et donc, de permettre un aligne-
ment de roue correct.
3. Serrer les contre-écrous, puis serrer
l’écrou d’axe et la vis de support
d’étrier à leur couple de serrage spéci-
fique.
1. Tension de la chaîne de transmission
1
1. Écrou d’axe
2. Vis de réglage de la tension de la chaîne
de transmission
3. Contre-écrou
4. Repères d’alignement
1. Vis du support d’étrier de frein
2. Support d’étrier de frein
3
4 1
2 (b)
(a)
1
2
Page 73 of 100
ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-27
2
3
4
5
67
8
9
FAU23025
Nettoyage et graissage de la
chaîne de transmission
Il faut nettoyer et lubrifier la chaîne de trans-
mission aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques, sinon elle s’usera rapidement, sur-
tout lors de la conduite dans les régions
humides ou poussiéreuses. Entretenir la
chaîne de transmission comme suit.
ATTENTION
FCA10583
Il faut lubrifier la chaîne de transmission
après avoir lavé la moto et après avoir
roulé sous la pluie ou des surfaces
mouillées.
1. Laver la chaîne à l’aide de pétrole et
d’une petite brosse à poils doux.
ATTENTION:
Ne pas nettoyer la
chaîne de transmission à la vapeur,
au jet à forte pression ou à l’aide de
dissolvants inappropriés, car cela
endommagerait ses joints tori-
ques.
[FCA11121]
2. Essuyer soigneusement la chaîne.
3. Lubrifier abondamment la chaîne avec
un lubrifiant spécial pour chaîne à
joints toriques.
ATTENTION:
Ne pas
utiliser de l’huile moteur ni tout
autre lubrifiant, car ceux-ci pour-raient contenir des additifs qui en-
dommageraient les joints toriques
de la chaîne de transmission.
[FCA11111]
Couple de serrage :
Écrou d’axe :
150 Nm (15.0 m·kgf, 108.5 ft·lbf)
Vis du support d’étrier de frein :
40 Nm (4.0 m·kgf, 29 ft·lbf)
Page 86 of 100
7-1
1
2
3
4
5
6
7
8
9
SOIN ET REMISAGE DE LA MOTO
FAU37833
Remarque concernant les pièces
de couleur mate
ATTENTION
FCA15192
Certains modèles sont équipés de piè-
ces à finition mate. Demander conseil à
un concessionnaire Yamaha au sujet
des produits d’entretien à utiliser avant
de procéder au nettoyage du véhicule.
L’emploi de brosses, de produits chimi-
ques mordants ou de détachants griffera
ou endommagera la surface de ces piè-
ces. Il convient également de ne pas en-
duire les pièces à finition mate de cire.
FAU26044
Soin
Un des attraits incontestés d’une moto rési-
de dans la mise à nu de son anatomie, ce
qui est toutefois source de vulnérabilité.
Rouille et corrosion peuvent apparaître,
même sur des pièces de très bonne qualité.
Si un tube d’échappement rouillé peut pas-
ser inaperçu sur une voiture, l’effet sur une
moto est plutôt disgracieux. Un entretien
adéquat régulier lui permettra non seule-
ment de conserver son allure et son rende-
ment et de prolonger sa durée de service,
mais est également indispensable afin de
conserver les droits de la garantie.
Avant le nettoyage
1. Après que le moteur a refroidi, couvrir
la sortie des pots d’échappement d’un
sachet en plastique.
2. S’assurer que tous les bouchons, ca-
puchons, couvercles et caches, ainsi
que les fiches rapides et les connec-
teurs électriques, y compris les capu-
chons de bougie, sont fermement et
correctement mis en place.
3.Éliminer les taches tenaces, telles que
de l’huile carbonisée sur le carter mo-
teur, à l’aide d’un dégraissant et d’une
brosse en veillant à ne jamais en appli-
quer sur les joints, les pignons, la chaî-ne de transmission et les axes de
roue. Toujours rincer la crasse et le
dégraissant à l’eau.
Nettoyage
ATTENTION
FCA10772
Éviter de nettoyer les roues, surtout
celles à rayons, avec des produits
nettoyants trop acides. S’il s’avère
nécessaire d’utiliser ce type de pro-
duit afin d’éliminer des taches tena-
ces, veiller à ne pas l’appliquer plus
longtemps que prescrit. Rincer en-
suite abondamment à l’eau, sécher
immédiatement, puis vaporiser un
produit anticorrosion.
Un nettoyage incorrect risque d’en-
dommager les pièces en plastique
(caches et carénages, pare-brise,
les lentilles de phare ou d’instru-
ment, etc.) et les pots d’échappe-
ment. Nettoyer les pièces en
plastique exclusivement à l’eau
claire et en se servant d’éponges ou
chiffons doux. Si toutefois on ne
parvient pas à nettoyer parfaite-
ment les pièces en plastique, on
peut ajouter un peu de détergent
doux à l’eau. Bien veiller à rincer
abondamment à l’eau afin d’élimi-
Page 87 of 100
SOIN ET REMISAGE DE LA MOTO
7-2
2
3
4
5
6
78
9
ner toute trace de détergent, car ce-
lui-ci abîmerait les pièces en
plastique.
Éviter tout contact de produits chi-
miques mordants sur les pièces en
plastique. Ne pas utiliser des épon-
ges ou chiffons imbibés de produits
nettoyants abrasifs, de dissolvant
ou diluant, d’essence, de dé-
rouilleur, d’antirouille, d’antigel ou
d’électrolyte.
Ne pas utiliser des portiques de la-
vage à haute pression ou au jet de
vapeur. Cela provoquerait des infil-
trations d’eau qui endommage-
raient les pièces suivantes : joints
(de roulements de roue, de roule-
ment de bras oscillant, de fourche
et de freins), composants électri-
ques (fiches rapides, connecteurs,
instruments, contacteurs et feux) et
les mises à l’air.
Motos équipées d’un pare-brise : ne
pas utiliser de produits de nettoya-
ge abrasifs ni des éponges dures
afin d’éviter de griffer ou de ternir.
Certains produits de nettoyage
pour plastique risquent de griffer le
pare-brise. Faire un essai sur une
zone en dehors du champ de vision
afin de s’assurer que le produit nelaisse pas de trace. Si le pare-brise
est griffé, utiliser un bon agent de
polissage pour plastiques après le
nettoyage.
Après utilisation dans des conditions nor-
malesNettoyer la crasse à l’eau chaude addition-
née de détergent doux et d’une éponge
douce et propre, puis rincer abondamment
à l’eau claire. Recourir à une brosse à dents
ou à un goupillon pour nettoyer les pièces
difficile d’accès. Pour faciliter l’élimination
des taches plus tenaces et des insectes,
déposer un chiffon humide sur ceux-ci quel-
ques minutes avant de procéder au net-
toyage.
Après utilisation sous la pluie, à proximitéde la mer ou sur des routes saléesL’eau accentue l’effet corrosif du sel marin
et du sel répandu sur les routes en hiver. Il
convient dès lors d’effectuer les travaux sui-
vants après chaque randonnée sous la
pluie, à proximité de la mer ou sur des rou-
tes salées.N.B.
Il peut rester des traces du sel répandu sur
les routes bien après la venue du printemps.1. Nettoyer la moto à l’eau froide addi-
tionnée de détergent doux en veillant à
ce que le moteur soit froid.
ATTENTION:
Ne pas utiliser d’eau
chaude, car celle-ci augmenterait
l’action corrosive du sel.
[FCA10791]
2. Après avoir séché la moto, la protéger
de la corrosion en vaporisant un pro-
duit anticorrosion sur toutes ses surfa-
ces métalliques, y compris les
surfaces chromées ou nickelées.
Après le nettoyage
1. Sécher la moto à l’aide d’une peau de
chamois ou d’un essuyeur absorbant.
2. Sécher immédiatement la chaîne de
transmission et la lubrifier afin de pré-
venir la rouille.
3. Frotter les pièces en chrome, en alu-
minium ou en acier inoxydable, y com-
pris le système d’échappement, à
l’aide d’un produit d’entretien pour
chrome. Cela permettra même d’élimi-
ner des pièces en acier inoxydable les
décolorations dues à la chaleur.
4. Une bonne mesure de prévention con-
tre la corrosion consiste à vaporiser un
produit anticorrosion sur toutes les
surfaces métalliques, y compris les
surfaces chromées ou nickelées.
5. Les taches qui subsistent peuvent être
Page 90 of 100
8-1
1
2
3
4
5
6
7
8
9
CARACTÉRISTIQUES
FAU2633X
Dimensions:
Longueur hors tout:
2180 mm (85.8 in)
Largeur hors tout:
800 mm (31.5 in)
Hauteur hors tout:
1290 mm (50.8 in)
Hauteur de la selle:
825 mm (32.5 in)
Empattement:
1485 mm (58.5 in)
Garde au sol:
160 mm (6.30 in)
Rayon de braquage minimum:
2900 mm (114.2 in)
Poids:
Avec huile et carburant:
TDM900 223 kg (492 lb)
TDM900A 226 kg (498 lb)
Moteur:
Type de moteur:
Refroidissement par liquide, 4 temps,
DACT
Disposition du ou des cylindres:
Bicylindre en ligne incliné vers l’avant
Cylindrée:
897 cm
3
Alésage
×
course:
92.0
×
67.5 mm (3.62
×
2.66 in)
Taux de compression:
10.40 :1
Système de démarrage:
Démarreur électriqueSystème de graissage:
Carter sec
Huile moteur:
Marque recommandée:
YAMALUBE
Type:
SAE 10W-30, 10W-40, 10W-50, 15W-40,
20W-40 ou 20W-50
Classification d’huile moteur recommandée:
API Service de type SG et au-delà/JASO
MA
Quantité d’huile moteur:
Sans remplacement de l’élément du filtre à
huile:
3.80 L (4.02 US qt, 3.34 Imp.qt)
Avec remplacement de l’élément du filtre à
huile:
3.90 L (4.12 US qt, 3.43 Imp.qt)
Refroidissement:
Capacité du vase d’expansion (jusqu’au repè-
re de niveau maximum):
0.25 L (0.26 US qt, 0.22 Imp.qt)Capacité du radiateur (circuit compris):
1.75 L (1.85 US qt, 1.54 Imp.qt)
Filtre à air:
Élément du filtre à air:
Élément en papier huilé
Carburant:
Carburant recommandé:
Essence ordinaire sans plomb exclusive-
ment
Capacité du réservoir:
20.0 L (5.28 US gal, 4.40 Imp.gal)
Quantité de la réserve:
3.5 L (0.92 US gal, 0.77 Imp.gal)
Injection de carburant:
Corps de papillon d’accélération:
Repère d’identification:
5PSC 30
Bougie(s):
Fabricant/modèle:
NGK/DPR8EA-9
Fabricant/modèle:
DENSO/X24EPR-U9
Écartement des électrodes:
0.8–0.9 mm (0.031–0.035 in)
Embrayage:
Type d’embrayage:
Humide, multidisque
Transmission:
Système de réduction primaire:
Engrenage droit
Taux de réduction primaire:
67/39 (1.718)
Système de réduction secondaire:
Entraînement par chaîne
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40SAE 10W-50
