Informazioni di sicurezza
1-4
1
non è in grado di testare i prodotti realizzati
da queste aziende aftermarket. Pertanto
Yamaha non può approvare o consigliare
l’uso di accessori non venduti da Yamaha o
di modifiche non consigliate specificata-
mente da Yamaha, anche se venduti ed in-
stallati da un concessionario Yamaha.
Parti, accessori e modifiche aftermarket
Mentre si possono trovare prodotti after-
market simili nel design e nella qualità agli
accessori originali Yamaha, ci sono alcuni
accessori o modifiche aftermarket inadatti
in quanto potrebbero comportare rischi po-
tenziali per la vostra sicurezza personale e
quella degli altri. L’installazione di prodotti
aftermarket o l’introduzione di altre modifi-
che al veicolo che ne cambino il design o le
caratteristiche di funzionamento possono
esporre voi stessi ed altri al rischio di infor-
tuni gravi o di morte. Sarete pertanto diret-
tamente responsabili degli infortuni
originatisi in relazione a cambiamenti ap-
portati al veicolo.
Per il montaggio di accessori, tenere ben
presenti le seguenti istruzioni in aggiunta a
quelle descritte al capitolo “Carico”.
Non installare mai accessori o tra-
sportare carichi che compromettano
le prestazioni del motociclo. Prima di
utilizzare gli accessori, controllateliaccuratamente per accertarsi che essi
non riducano in nessuna maniera la
distanza libera da terra e la distanza
minima da terra nella marcia in curva,
non limitino la corsa delle sospensioni,
dello sterzo o il funzionamento dei co-
mandi, oppure oscurino le luci o i ca-
tarifrangenti.
• Gli accessori montati sul manubrio
oppure nella zona della forcella
possono creare instabilità dovuta
alla distribuzione non uniforme dei
pesi o a modifiche dell’aerodinami-
ca. Montando accessori sul manu-
brio oppure nella zona della
forcella, tener conto che devono
essere il più leggeri possibile ed es-
sere comunque ridotti al minimo.
• Accessori ingombranti o grandi
possono compromettere seriamen-
te la stabilità del motociclo a causa
degli effetti aerodinamici. Il vento
potrebbe tentare di sollevare il mo-
tociclo, oppure il motociclo potreb-
be divenire instabile sotto l’azione
di venti trasversali. Questo genere
di accessori può provocare instabi-
lità anche quando si viene sorpas-
sati o nel sorpasso di veicoli di
grandi dimensioni.• Determinati accessori possono
spostare il conducente dalla pro-
pria posizione normale di guida.
Una posizione impropria limita la li-
bertà di movimento del conducente
e può compromettere la capacità di
controllo del mezzo; pertanto, ac-
cessori del genere sono sconsiglia-
ti.
L’aggiunta di accessori elettrici va ef-
fettuata con cautela. Se gli accessori
elettrici superano la capacità dell’im-
pianto elettrico del motociclo, si po-
trebbe verificare un guasto, che
potrebbe causare una pericolosa per-
dita dell’illuminazione o della potenza
del motore.
Pneumatici e cerchi aftermarket
I pneumatici ed i cerchi forniti con il moto-
ciclo sono stati progettati per essere all’al-
tezza delle prestazioni del veicolo e per
fornire la migliore combinazione di mano-
vrabilità, potenza frenante e comfort. Pneu-
matici e cerchi diversi da quelli forniti, o con
dimensioni e combinazioni diverse, posso-
no essere inappropriati. Vedere pagina
6-18 per le specifiche dei pneumatici e
maggiori informazioni sul cambio dei pneu-
matici.
UBW3H0H0.book Page 4 Friday, May 24, 2019 3:45 PM

Informazioni di sicurezza
1-5
1
Trasporto del motociclo
Prima di trasportare il motociclo su un altro
veicolo, attenersi alle seguenti istruzioni.
Rimuovere dal motociclo tutti gli og-
getti non ancorati.
Controllare che il rubinetto della ben-
zina (se in dotazione) sia in posizione
“OFF” e che non vi siano perdite di
carburante.
Orientare la ruota anteriore in posizio-
ne di marcia in linea retta sul rimorchio
o sul pianale dell’autocarro e bloccarla
opportunamente per impedirne lo
spostamento.
Innestare una marcia (per i modelli
con cambio manuale).
Fissare il motociclo con apposite funi
o cinghie di ancoraggio in corrispon-
denza di componenti solidi del moto-
ciclo, quali ad esempio il telaio o il
triplo morsetto superiore della forcella
anteriore (e non ad esempio alle ma-
nopole del manubrio, agli indicatori di
direzione o ad altri componenti che
potrebbero rompersi). Scegliere at-
tentamente la posizione di fissaggio
delle cinghie per evitare che queste ul-
time sfreghino contro le parti vernicia-
te durante il trasporto.La sospensione, se possibile, deve
essere parzialmente compressa, il
modo che il motociclo non sobbalzi
eccessivamente durante il trasporto.UBW3H0H0.book Page 5 Friday, May 24, 2019 3:45 PM

Descrizione
2-1
2
HAU10411

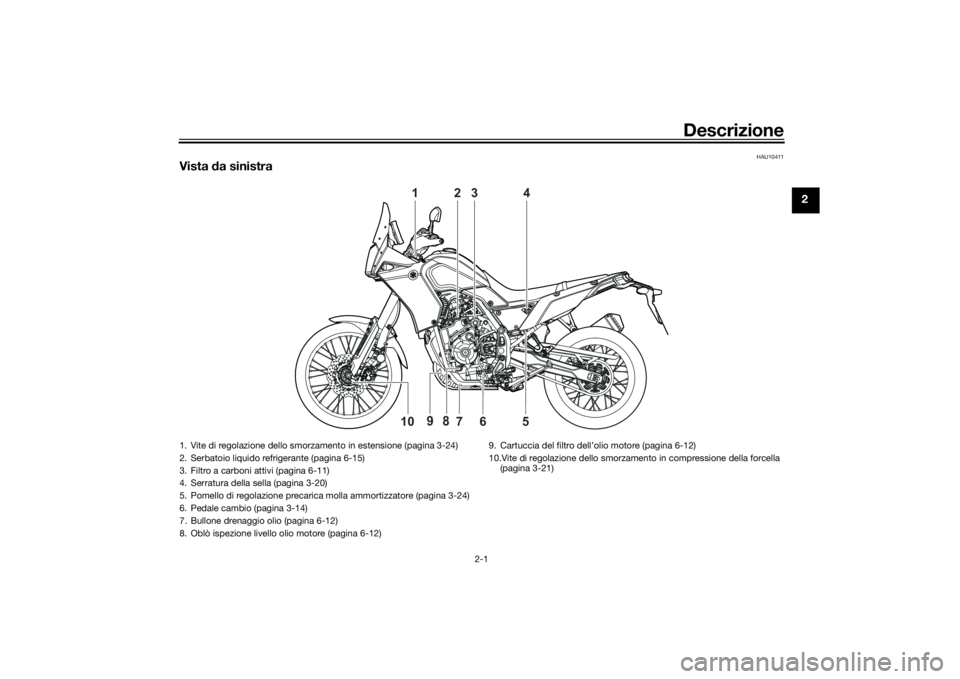

Vista da sinistra
1
2
3
4
6
5 10
7
9
8
1. Vite di regolazione dello smorzamento in estensione (pagina 3-24)
2. Serbatoio liquido refrigerante (pagina 6-15)
3. Filtro a carboni attivi (pagina 6-11)
4. Serratura della sella (pagina 3-20)
5. Pomello di regolazione precarica molla ammortizzatore (pagina 3-24)
6. Pedale cambio (pagina 3-14)
7. Bullone drenaggio olio (pagina 6-12)
8. Oblò ispezione livello olio motore (pagina 6-12)9. Cartuccia del filtro dell’olio motore (pagina 6-12)
10.Vite di regolazione dello smorzamento in compressione della forcella
(pagina 3-21)
UBW3H0H0.book Page 1 Friday, May 24, 2019 3:45 PM

Descrizione
2-2
2
HAU10421

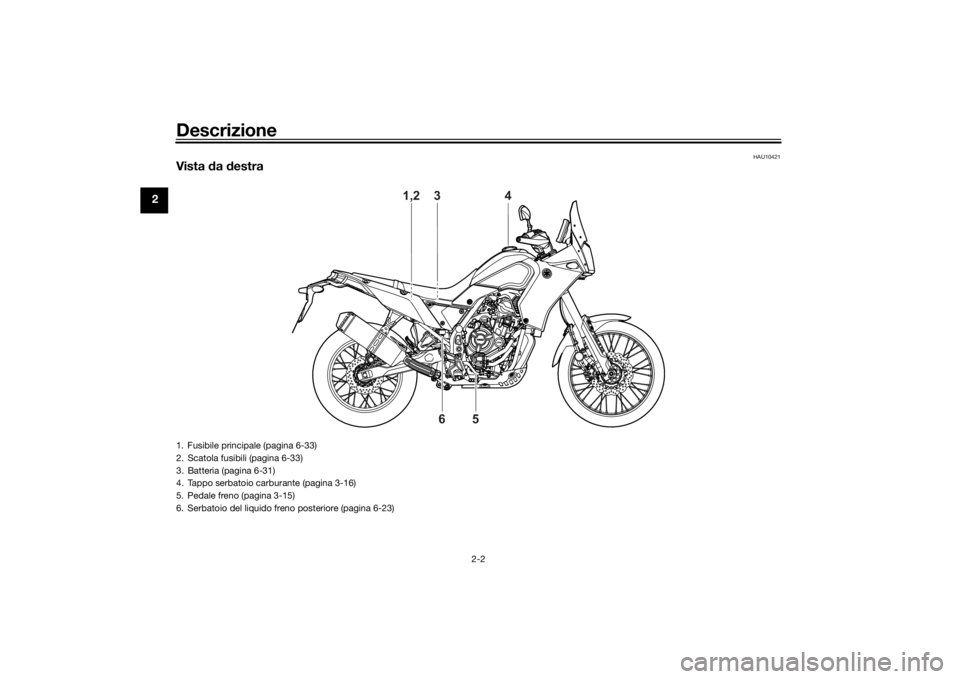

Vista da destra
1,2
3
4
5
6
1. Fusibile principale (pagina 6-33)
2. Scatola fusibili (pagina 6-33)
3. Batteria (pagina 6-31)
4. Tappo serbatoio carburante (pagina 3-16)
5. Pedale freno (pagina 3-15)
6. Serbatoio del liquido freno posteriore (pagina 6-23)UBW3H0H0.book Page 2 Friday, May 24, 2019 3:45 PM

Descrizione
2-3
2
HAU10431

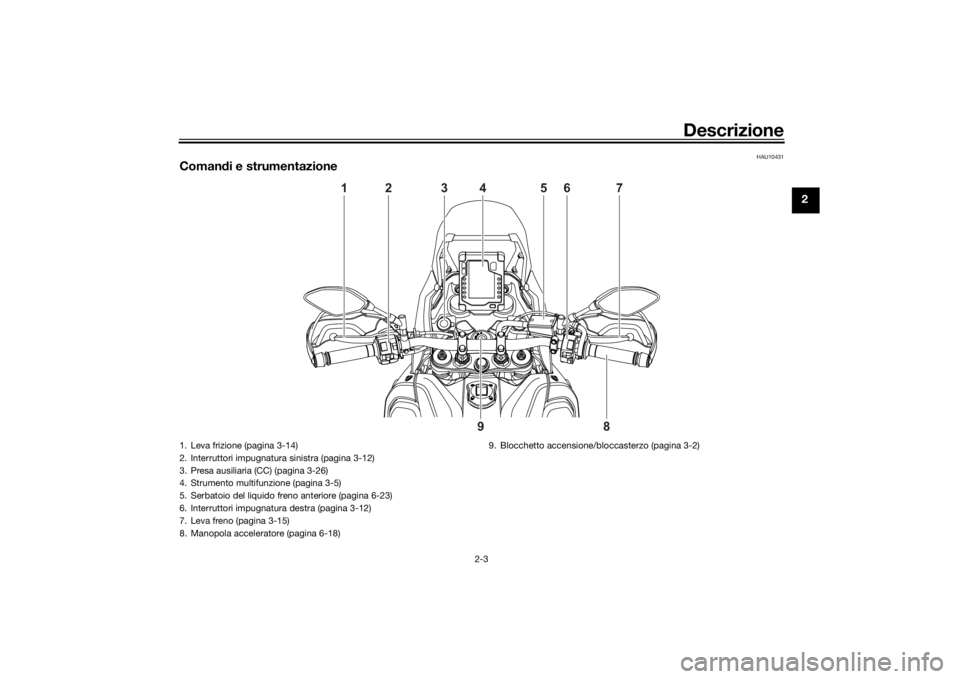

Comandi e strumentazione
1
8
9
2
4
3
5
6
7
1. Leva frizione (pagina 3-14)
2. Interruttori impugnatura sinistra (pagina 3-12)
3. Presa ausiliaria (CC) (pagina 3-26)
4. Strumento multifunzione (pagina 3-5)
5. Serbatoio del liquido freno anteriore (pagina 6-23)
6. Interruttori impugnatura destra (pagina 3-12)
7. Leva freno (pagina 3-15)
8. Manopola acceleratore (pagina 6-18)9. Blocchetto accensione/bloccasterzo (pagina 3-2)
UBW3H0H0.book Page 3 Friday, May 24, 2019 3:45 PM

Strumento e funzioni di controllo
3-1
3
HAU1097A
Sistema immobilizzatoreQuesto veicolo è equipaggiato con un si-
stema immobilizzatore che impedisce ai la-
dri la ricodifica delle chiavi standard. Il
sistema si compone delle seguenti parti:
una chiave di ricodifica
due chiavi standard
un transponder (in ciascuna chiave)
un’unità immobilizzatore (sul veicolo)
un’ECU (sul veicolo)
una spia di segnalazione sistema (pa-
gina 3-4)
Informazioni sulle chiavi
La chiave di ricodifica funziona come una
chiave master. Serve per registrare i codici
in ciascuna chiave standard. Conservare lachiave di ricodifica in un luogo sicuro. Uti-
lizzare una chiave standard per l’uso quoti-
diano.
Quando si rende necessario ricodificare o
sostituire la chiave, portare il veicolo e la
chiave master unitamente a eventuali altre
chiavi standard presso un concessionario
Yamaha per farle ricodificare.
NOTAMantenere sia le chiavi standard sia le
chiavi di altri sistemi immobilizzatori
lontane dalla chiave di ricodifica.
Mantenere le chiavi di altri sistemi im-
mobilizzatori lontane dal blocchetto
accensione, in quanto possono pro-
vocare interferenze nei segnali.ATTENZIONE
HCA11823
NON PERDERE LA CHIAVE DI RICODIFI-
CA! IN CASO DI SMARRIMENTO, CON-
TATTARE IMMEDIATAMENTE IL
CONCESSIONARIO DI FIDUCIA! Se si
smarrisce la chiave di ricodifica, è co-
munque possibile utilizzare le chiavi
standard per avviare il veicolo. Non è
però possibile registrare una nuova
chiave standard. Se si smarriscono o si
danneggiano tutte le chiavi, occorre so-stituire l’intero sistema immobilizzatore.
Maneggiare pertanto le chiavi con atten-
zione.
Non immergerle in acqua.
Non esporle a temperature elevate.
Non metterle vicino a magneti.
Non metterle vicino a oggetti che
trasmettono segnali elettrici.
Non maneggiarle in modo brusco.
Non molarle o modificarle.
Non smontarle.
Non mettere due chiavi di un siste-
ma immobilizzatore sullo stesso
anello portachiavi.
1. Chiave di ricodifica (punto rosso)
2. Chiavi standard (calotta nera)
12
UBW3H0H0.book Page 1 Friday, May 24, 2019 3:45 PM

Strumento e funzioni di controllo
3-2
3
HAU10462

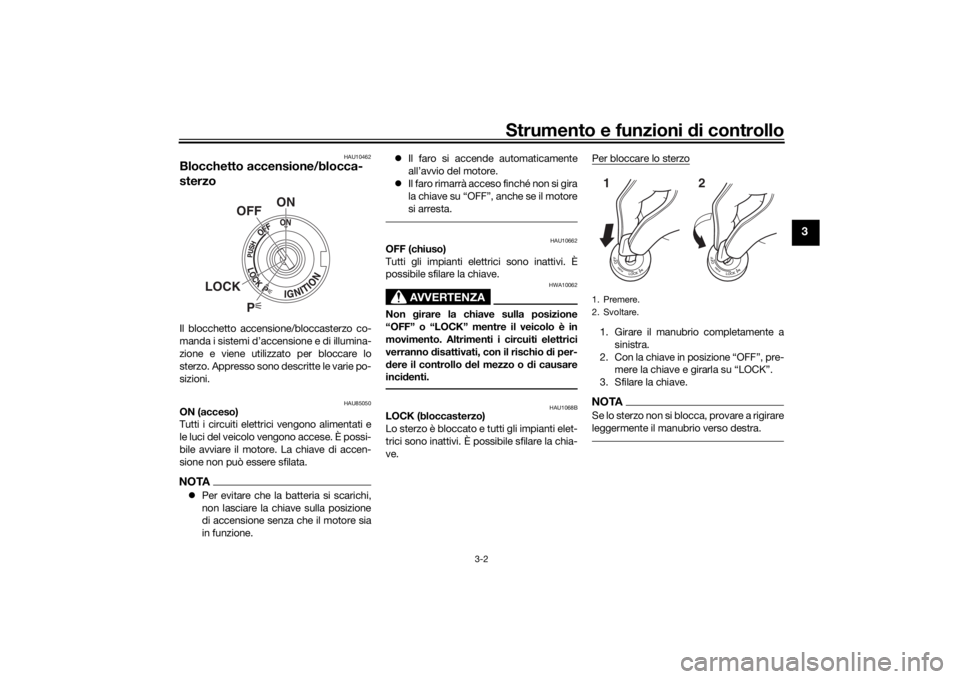

Blocchetto accensione/blocca-
sterzoIl blocchetto accensione/bloccasterzo co-
manda i sistemi d’accensione e di illumina-
zione e viene utilizzato per bloccare lo
sterzo. Appresso sono descritte le varie po-
sizioni.
HAU85050
ON (acceso)
Tutti i circuiti elettrici vengono alimentati e
le luci del veicolo vengono accese. È possi-
bile avviare il motore. La chiave di accen-
sione non può essere sfilata.NOTAPer evitare che la batteria si scarichi,
non lasciare la chiave sulla posizione
di accensione senza che il motore sia
in funzione.Il faro si accende automaticamente
all’avvio del motore.
Il faro rimarrà acceso finché non si gira
la chiave su “OFF”, anche se il motore
si arresta.
HAU10662
OFF (chiuso)
Tutti gli impianti elettrici sono inattivi. È
possibile sfilare la chiave.
AVVERTENZA
HWA10062
Non girare la chiave sulla posizione
“OFF” o “LOCK” mentre il veicolo è in
movimento. Altrimenti i circuiti elettrici
verranno disattivati, con il rischio di per-
dere il controllo del mezzo o di causare
incidenti.
HAU1068B
LOCK (bloccasterzo)
Lo sterzo è bloccato e tutti gli impianti elet-
trici sono inattivi. È possibile sfilare la chia-
ve.Per bloccare lo sterzo
1. Girare il manubrio completamente a
sinistra.
2. Con la chiave in posizione “OFF”, pre-
mere la chiave e girarla su “LOCK”.
3. Sfilare la chiave.NOTASe lo sterzo non si blocca, provare a rigirare
leggermente il manubrio verso destra.
P
ON
OFF
LOCK
1. Premere.
2. Svoltare.12
UBW3H0H0.book Page 2 Friday, May 24, 2019 3:45 PM

Strumento e funzioni di controllo
3-3
3
Per sbloccare lo sterzoDalla posizione “LOCK”, premere la chiave
e girarla su “OFF”.
HAU59680
(Parcheggio)
È possibile accendere le luci d’emergenza
e le luci indicatori di direzione, ma tutti gli
altri impianti elettrici sono inattivi. È possi-
bile sfilare la chiave.
Lo sterzo deve essere bloccato prima di
poter girare la chiave su “ ”.
ATTENZIONE
HCA20760
Si si utilizzano le luci di emergenza o le
luci indicatori di direzione per lunghi pe-
riodi di tempo, la batteria può scaricarsi.
HAU4939H
Spie di segnalazione e di avverti-
mento
HAU11032
Spie indicatore di direzione “ ” e “ ”
Ciascuna spia lampeggerà quando le luci
indicatori di direzione corrispondenti lam-
peggiano.
HAU11061
Spia marcia in folle “ ”
Questa spia di segnalazione si accende
quando il cambio è in posizione di folle.
HAU11081
Spia luce abbagliante “ ”
Questa spia di segnalazione si accende
quando il faro è sulla posizione abbaglian-
te.
HAU59963
Spia pressione olio “ ”
Questa spia si accende se la pressione olio
motore è bassa.NOTAQuando il veicolo è acceso, la spia deve ac-
cendersi, spegnersi brevemente e quindi
restare accesa finché non si avvia il motore.
In caso contrario, far controllare il veicolo
da un concessionario Yamaha.ATTENZIONE
HCA21211
Se la spia si accende quando il motore è
in funzione, arrestare il motore e con-
trollare il livello dell’olio. Se il livello
dell’olio è basso, rabboccare a sufficien-
za con olio del tipo consigliato. Se la spia
rimane accesa dopo aver rabboccato
1. Premere.
2. Svoltare.12
1. Spia indicatore di direzione sinistro Ž
2.
anti-bloccaggio (ABS) Ž
3. Spia guasto motore Ž
4. Spia pressione olio Ž
5. Spia temperatura liquido refrigerante Ž
6.
7. Spia indicatore di direzione destro Ž
8. Spia marcia in folle Ž
9. Spia luce abbagliante Ž
10.Spia immobilizer Ž
11.Spia del sistema frenante anti-bloccaggio
(ABS OFF) Ž
1
2
3
4
57
8
9
10
11
6
ABS
ABS
UBW3H0H0.book Page 3 Friday, May 24, 2019 3:45 PM

Strumento e funzioni di controllo
3-4
3
l’olio, arrestare il motore e fare control-
lare il veicolo da un concessionario
Yamaha.
HAU11449
Spia temperatura liquido refrigerante
“”
Questa spia si accende quando il motore si
surriscalda. Se questo accade, arrestare
immediatamente il motore e lasciarlo raf-
freddare. (Vedere pagina 6-39.)
Per i veicoli dotati di ventole radiatore, la
ventola radiatore (o le ventole radiatore) si
accende o si spegne automaticamente in
funzione della temperatura del liquido refri-
gerante.NOTAQuando il veicolo è acceso, la spia si ac-
cenderà per qualche secondo e poi si spe-
gnerà. Se la spia non si accende o se la
spia rimane accesa, fare controllare il vei-
colo da un concessionario Yamaha. ATTENZIONE
HCA10022
Non continuare ad azionare il motore in
caso di surriscaldamento.
HAU73172
Spia guasto motore “ ”
Questa spia si accende se viene rilevata
un’anomalia al motore o a un altro sistema
di comando del veicolo. Se questo accade,
far controllare il sistema diagnostico di bor-
do da un concessionario Yamaha.NOTAQuando il veicolo è acceso, la spia si ac-
cenderà per qualche secondo e poi si spe-
gnerà. Se la spia non si accende o se la
spia rimane accesa, fare controllare il vei-
colo da un concessionario Yamaha.
HAU69895
Spia ABS “ ”
Questa spia si accende quando si accende
il veicolo per la prima volta e si spegne
dopo aver iniziato a mettersi in marcia. Se
la spia si accende mentre si è in marcia, è
possibile che il sistema frenante anti-bloc-
caggio non funzioni correttamente.
AVVERTENZA
HWA16043
Se la spia ABS non si spegne dopo aver
raggiunto una velocità di 10 km/h (6
mi/h) oppure se la spia ABS si accende
mentre si è in marcia: Prestare estrema attenzione per
evitare il possibile bloccaggio delle
ruote durante la frenatura di emer-
genza.
Far controllare il veicolo da un con-
cessionario Yamaha il prima possi-
bile.
HAUM4080
Spia ABS “ ”
Questa spia si accende quando il sistema
frenante anti-bloccaggio è stato disattivato
manualmente; contemporaneamente si ac-
cende anche l’indicatore “OFF-ROAD”.
AVVERTENZA
HWAM1050
Guidare sempre su strade asfaltate con
l’ABS attivato. La guida su strade pubbli-
che con l’ABS disattivato potrebbe esse-
re illegale e invalidare l’assicurazione.
Disattivare l’ABS solo quando si guida
su superfici non asfaltate.
HAUM3622
Spia immobilizer “ ”
Quando il veicolo è spento e dopo che
sono trascorsi 30 secondi, la spia di segna-
lazione inizierà a lampeggiare costante-
mente indicando l’attivazione del sistema
immobilizzatore. Trascorse 24 ore, la spia
ABS
ABS
UBW3H0H0.book Page 4 Friday, May 24, 2019 3:45 PM

Strumento e funzioni di controllo
3-5
3
di segnalazione cesserà di lampeggiare,
ma il sistema immobilizzatore continuerà a
restare attivo.NOTAQuando il veicolo è acceso, la spia si ac-
cenderà per qualche secondo e si spegne-
rà. In caso contrario, far controllare il
veicolo da un concessionario Yamaha.Ricerca ed eliminazione guasti
Se viene rilevato un problema nel sistema
immobilizzatore, la spia lampeggia secon-
do uno schema. Se la spia immobilizer lam-
peggia secondo uno schema, lentamente
per 5 volte e rapidamente per 2 volte, que-
sto potrebbe essere provocato da un’inter-
ferenza del trasponder. In questo caso,
tentare quanto segue.
1. Accertarsi che non vi siano chiavi del
sistema immobilizzatore vicino al
blocchetto accensione. Le altre chiavi
del sistema immobilizzatore possono
provocare interferenze nei segnali e
impedire l’avviamento del motore.
2. Usare la chiave di ricodifica per avvia-
re il motore.
3. Se il motore si accende, spegnerlo e
provare ad accendere il motore con le
chiavi standard.4. Se una o più chiavi standard non av-
viano il motore, portare il veicolo e tut-
te le chiavi da un concessionario
Yamaha per fare ricodificare le chiavi
standard.
HAUM4172
Strumento multifunzione1. Tasto d’impostazione superiore
2. Tasto d’impostazione inferiore
3. Pulsante “OFF-ROAD ABS ON/OFF”
1
2
3
UBW3H0H0.book Page 5 Friday, May 24, 2019 3:45 PM
