Informazioni di sicurezza
1-4
1
non è in grado di testare i prodotti realizzati
da queste aziende aftermarket. Pertanto
Yamaha non può approvare o consigliare l’uso di accessori non venduti da Yamaha o
di modifiche non consigliate specificata-
mente da Yamaha, anche se venduti ed in-
stallati da un concessionario Yamaha.
Parti, accessori e mod ifiche aftermarket
Mentre si possono trovare prodotti after-
market simili nel design e nella qualità agli
accessori originali Yamaha, ci sono alcuni
accessori o modifiche aftermarket inadatti
in quanto potrebbero comportare rischi po-
tenziali per la vostra sicurezza personale e
quella degli altri. L’installazione di prodotti
aftermarket o l’introduzione di altre modifi-
che al veicolo che ne cambino il design o le
caratteristiche di funzionamento possono
esporre voi stessi ed altri al rischio di infor-
tuni gravi o di morte. Sarete pertanto diret-
tamente responsabili degli infortuni
originatisi in relazione a cambiamenti ap-
portati al veicolo.
Per il montaggio di accessori, tenere ben
presenti le seguenti istruzioni in aggiunta a
quelle descritte al capitolo “Carico”.  Non installare mai accessori o tra-
sportare carichi che compromettano
le prestazioni del motociclo. Prima di
utilizzare gli accessori, controllateli accuratamente per accertarsi che essi
non riducano in nessuna maniera la
distanza libera da terra e la distanza
minima da terra nella marcia in curva,
non limitino la corsa delle sospensioni,
dello sterzo o il funzionamento dei co-
mandi, oppure oscurino le luci o i ca-
tarifrangenti.
• Gli accessori montati sul manubrio oppure nella zona della forcella
possono creare instabilità dovuta
alla distribuzione non uniforme dei
pesi o a modifiche dell’aerodinami-
ca. Montando accessori sul manu-
brio oppure nella zona della
forcella, tener conto che devono
essere il più leggeri possibile ed es-
sere comunque ridotti al minimo.
• Accessori ingombranti o grandi possono compromettere seriamen-
te la stabilità del motociclo a causa
degli effetti aerodinamici. Il vento
potrebbe tentare di sollevare il mo-
tociclo, oppure il motociclo potreb-
be divenire instabile sotto l’azione
di venti trasversali. Questo genere
di accessori può provocare instabi-
lità anche quando si viene sorpas-
sati o nel sorpasso di veicoli di
grandi dimensioni. • Determinati accessori possono
spostare il conducente dalla pro-
pria posizione normale di guida.
Una posizione impropria limita la li-
bertà di movimento del conducente
e può compromettere la capacità di
controllo del mezzo; pertanto, ac-
cessori del genere sono sconsiglia-
ti.
 L’aggiunta di accessori elettrici va ef-
fettuata con cautela. Se gli accessori
elettrici superano la capacità dell’im-
pianto elettrico del motociclo, si po-
trebbe verificare un guasto, che
potrebbe causare una pericolosa per-
dita dell’illuminazione o della potenza
del motore.
Pneumatici e cerchi aftermarket
I pneumatici ed i cerchi forniti con il moto-
ciclo sono stati progettati per essere all’al-
tezza delle prestazioni del veicolo e per
fornire la migliore combinazione di mano-
vrabilità, potenza frenante e comfort. Pneu-
matici e cerchi diversi da quelli forniti, o con
dimensioni e combinazioni diverse, posso-
no essere inappropriati. Vedere pagina
6-18 per le specifiche dei pneumatici e
maggiori informazioni sul cambio dei pneu-
matici.
UBEHH0H0.book Page 4 Wednesday, December 2, 2020 8:20 AM

Informazioni di sicurezza
1-5
1
Trasporto del motociclo
Prima di trasportare il motociclo su un altro
veicolo, attenersi alle seguenti istruzioni.  Rimuovere dal motociclo tutti gli og-
getti non ancorati.
 Controllare che il rubinetto della ben-
zina (se in dotazione) sia in posizione
“OFF” e che non vi siano perdite di
carburante.
 Orientare la ruota anteriore in posizio-
ne di marcia in line a retta sul rimorchio
o sul pianale dell’autocarro e bloccarla
opportunamente per impedirne lo
spostamento.
 Innestare una marcia (per i modelli
con cambio manuale).
 Fissare il motociclo con apposite funi
o cinghie di ancoraggio in corrispon-
denza di componenti solidi del moto-
ciclo, quali ad esempio il telaio o il
triplo morsetto superiore della forcella
anteriore (e non ad esempio alle ma-
nopole del manubrio, agli indicatori di
direzione o ad altri componenti che
potrebbero rompersi). Scegliere at-
tentamente la posizione di fissaggio
delle cinghie per evitare che queste ul-
time sfreghino contro le parti vernicia-
te durante il trasporto. 
La sospensione, se possibile, deve
essere parzialmente compressa, il
modo che il motociclo non sobbalzi
eccessivamente durante il trasporto.UBEHH0H0.book Page 5 Wednesday, December 2, 2020 8:20 AM

Descrizione
2-1
2
HAU10411

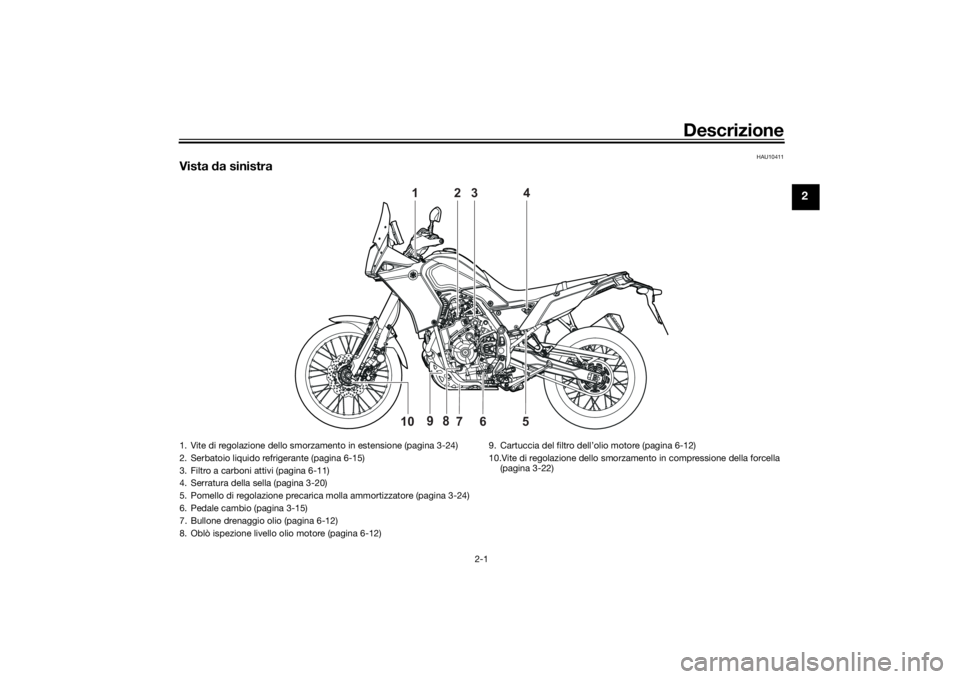

Vista da sinistra
1
2
3
4
6
5
10
7
9
8
1. Vite di regolazione dello smorzamento in estensione (pagina 3-24)
2. Serbatoio liquido refrigerante (pagina 6-15)
3. Filtro a carboni attivi (pagina 6-11)
4. Serratura della sella (pagina 3-20)
5. Pomello di regolazione precarica molla ammortizzatore (pagina 3-24)
6. Pedale cambio (pagina 3-15)
7. Bullone drenaggio olio (pagina 6-12)
8. Oblò ispezione livello olio motore (pagina 6-12) 9. Cartuccia del filtro dell’olio motore (pagina 6-12)
10.Vite di regolazione dello smorzamento in compressione della forcella
(pagina 3-22)
UBEHH0H0.book Page 1 Wednesday, December 2, 2020 8:20 AM

Descrizione
2-2
2
HAU10421

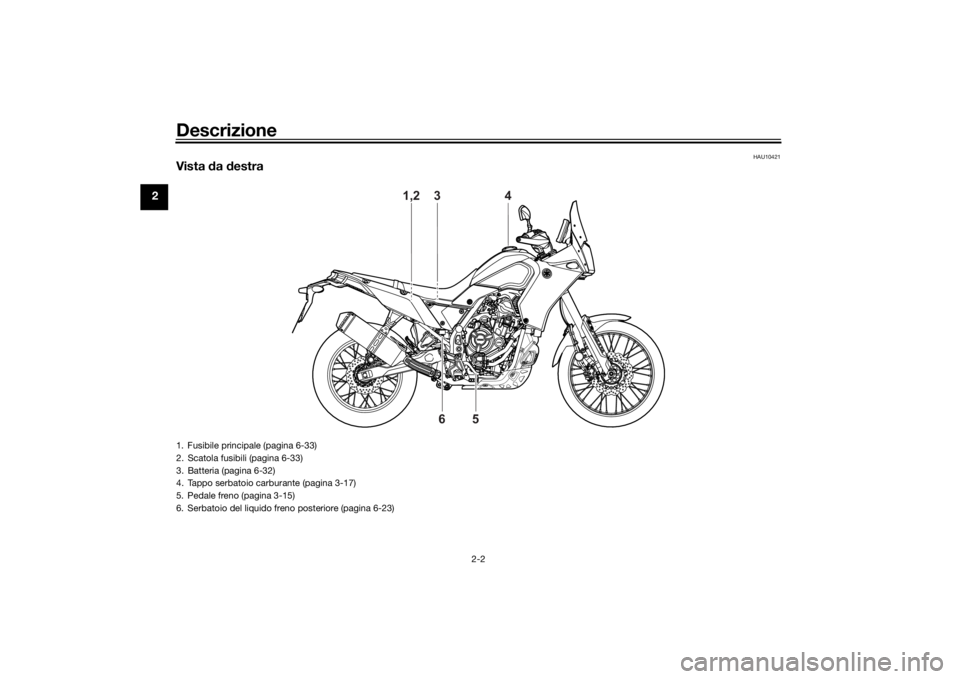

Vista da destra
1,2
3
4
5
6
1. Fusibile principale (pagina 6-33)
2. Scatola fusibili (pagina 6-33)
3. Batteria (pagina 6-32)
4. Tappo serbatoio carburante (pagina 3-17)
5. Pedale freno (pagina 3-15)
6. Serbatoio del liquido freno posteriore (pagina 6-23)UBEHH0H0.book Page 2 Wednesday, December 2, 2020 8:20 AM

Descrizione
2-3
2
HAU10431

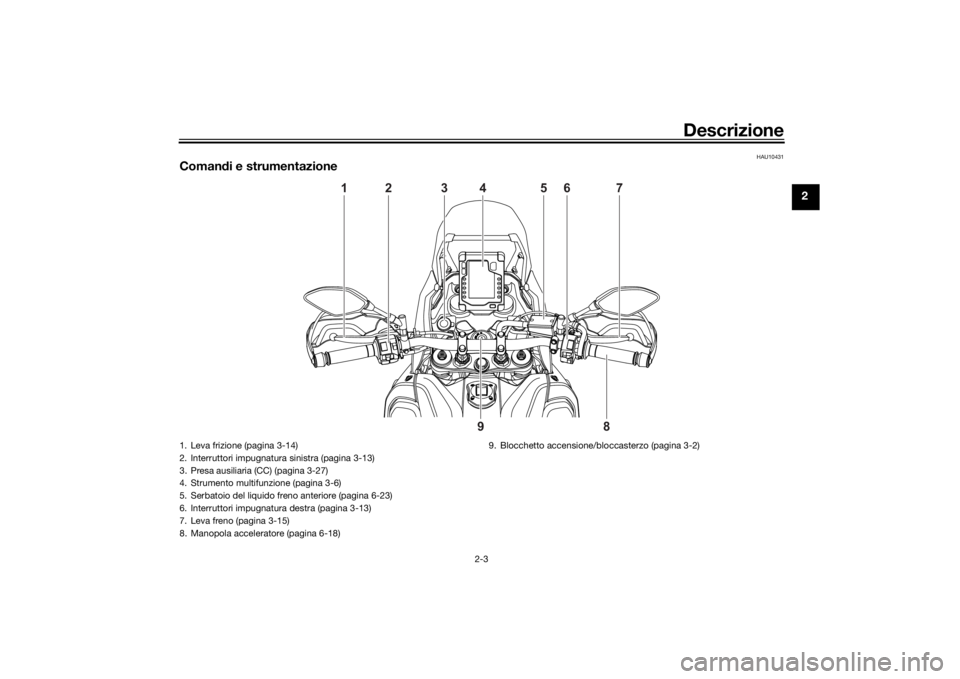

Comandi e strumentazione
1
8
9
2
4
3
5
6
7
1. Leva frizione (pagina 3-14)
2. Interruttori impugnatura sinistra (pagina 3-13)
3. Presa ausiliaria (CC) (pagina 3-27)
4. Strumento multifunzione (pagina 3-6)
5. Serbatoio del liquido freno anteriore (pagina 6-23)
6. Interruttori impugnatura destra (pagina 3-13)
7. Leva freno (pagina 3-15)
8. Manopola acceleratore (pagina 6-18) 9. Blocchetto accensione/bloccasterzo (pagina 3-2)
UBEHH0H0.book Page 3 Wednesday, December 2, 2020 8:20 AM

Strumento e funzioni di controllo
3-1
3
HAU1097B
Sistema immobilizzatoreQuesto veicolo è equipaggiato con un si-
stema immobilizzatore che impedisce ai la-
dri la ricodifica delle chiavi standard. Il
sistema si compone delle seguenti parti:
 una chiave di ricodifica
 due chiavi standard
 un transponder (in ciascuna chiave)
 un’unità immobilizzatore (sul veicolo)
 un’ECU (sul veicolo)
 una spia di segnalazione sistema (pa-
gina 3-5) Informazioni sulle chiavi
La chiave di ricodifica viene utilizzata per
registrare i codici in ciascuna chiave stan-
dard. Conservare la chiave di ricodifica in
un luogo sicuro. Utilizzare una chiave stan-
dard per l’uso quotidiano.
Quando si rende necessario ricodificare o
sostituire la chiave, portare il veicolo e la
chiave di ricodifica unitamente a eventuali
altre chiavi standard presso un concessio-
nario Yamaha per farle ricodificare.
NOTA
Mantenere sia le chiavi standard sia le
chiavi di altri sistemi immobilizzatori
lontane dalla chiave di ricodifica.
 Mantenere le chiavi di altri sistemi im-
mobilizzatori lontane dal blocchetto
accensione, in quanto possono pro-
vocare interferenze nei segnali.ATTENZIONE
HCA11823
NON PERDERE LA CHIAVE DI RICODIFI-
CA! IN CASO DI SMARRIMENTO, CON-
TATTARE IMMEDIATAMENTE IL
CONCESSIONARIO DI FIDUCIA! Se si
smarrisce la chiave d i ricodifica, è co-
mun que possibile utilizzare le chiavi
stan dar d per avviare il veicolo. Non è
però possibile re gistrare una nuova
chiave stan dar d. Se si smarriscono o si d
anneggiano tutte le chiavi, occorre so-
stituire l’intero sistema immobilizzatore.
Maneggiare pertanto le chiavi con atten-
zione.  Non immer gerle in ac qua.
 Non esporle a temperature elevate.
 Non metterle vicino a ma gneti.
 Non metterle vicino a o ggetti che
trasmettono se gnali elettrici.
 Non mane ggiarle in mo do brusco.
 Non molarle o mo dificarle.
 Non smontarle.
 Non mettere due chiavi d i un siste-
ma immobilizzatore sullo stesso
anello portachiavi.

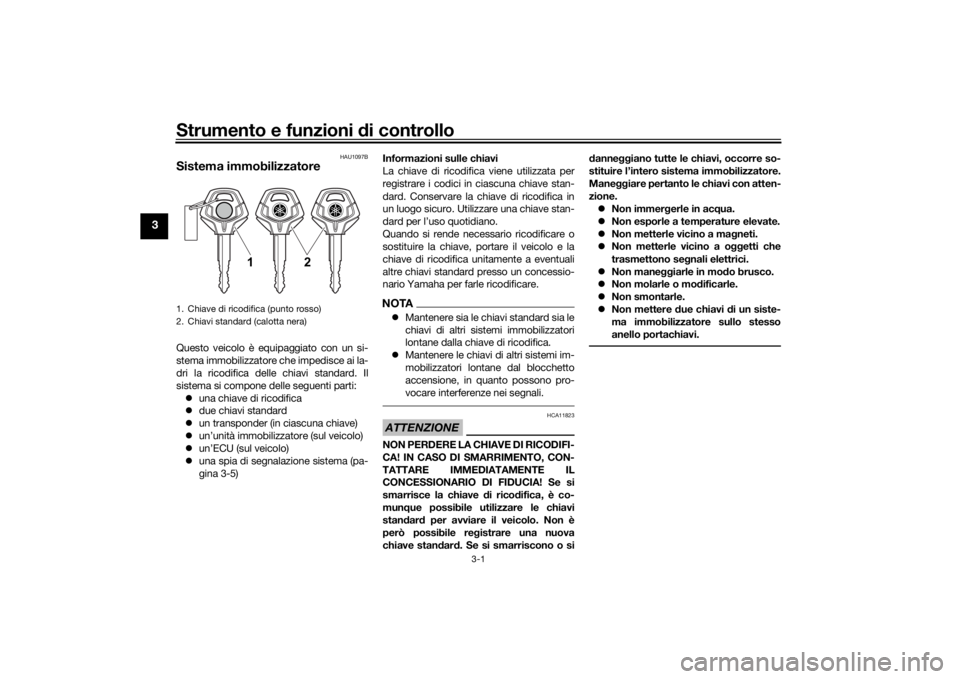

1. Chiave di ricodifica (punto rosso)
2. Chiavi standard (calotta nera)
12
UBEHH0H0.book Page 1 Wednesday, December 2, 2020 8:20 AM

Strumento e funzioni di controllo
3-2
3
HAU10474
Blocchetto accensione/blocca-
sterzoIl blocchetto accensione/bloccasterzo co-
manda i sistemi d’accensione e di illumina-
zione e viene utilizzato per bloccare lo
sterzo. Appresso sono descritte le varie po-
sizioni.NOTARicordarsi di utilizzare la chiave standard
(calotta nera) per l’uso normale del veicolo.
Per ridurre al minimo il rischio di perdere la
chiave di ricodifica (calotta rossa), conser-
varla in un posto sicuro ed usarla soltanto
per riscrivere i codici.
HAU85050
ON (acceso)
Tutti i circuiti elettrici vengono alimentati e
le luci del veicolo vengono accese. È possi-
bile avviare il motore. La chiave di accen-
sione non può essere sfilata.NOTA Per evitare che la batteria si scarichi,
non lasciare la chiave sulla posizione
di accensione senza che il motore sia
in funzione.
 Il faro si accende automaticamente
all’avvio del motore.
 Il faro rimarrà acceso finché non si gira
la chiave su “OFF”, anche se il motore
si arresta.
HAU10662
OFF (chiuso)
Tutti gli impianti elettrici sono inattivi. È
possibile sfilare la chiave.
AVVERTENZA
HWA10062
Non girare la chiave sulla posizione
“OFF” o “LOCK” mentre il veicolo è in
movimento. Altrimenti i circuiti elettrici
verranno disattivati, con il rischio di per-
d ere il controllo d el mezzo o di causare
inci denti.
HAU73800
LOCK (bloccasterzo)
Lo sterzo è bloccato e tutti gli impianti elet-
trici sono inattivi. È possibile sfilare la chia-
ve.

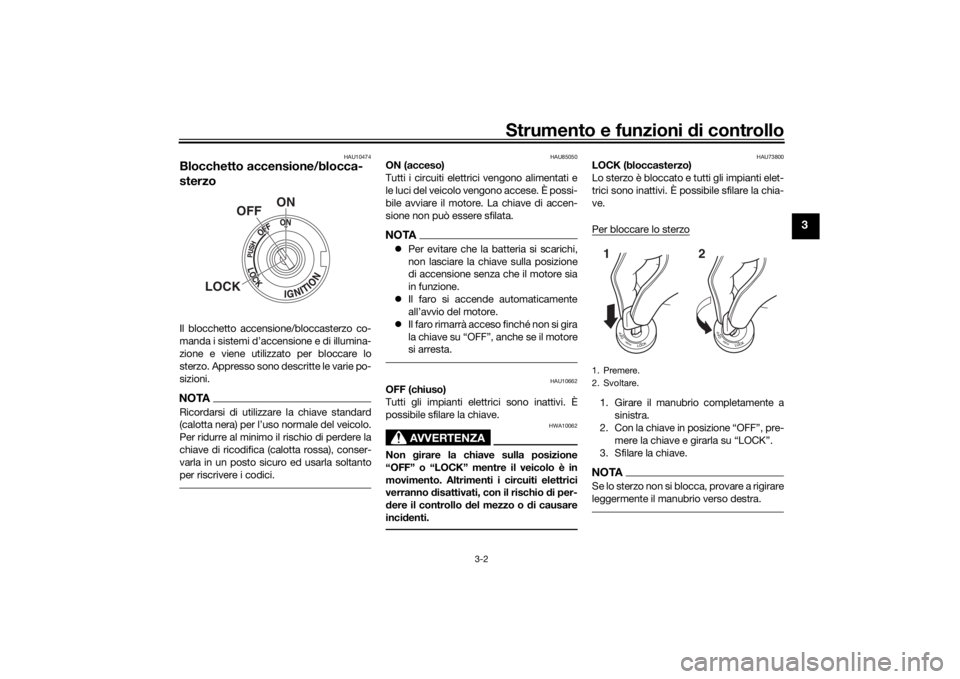

Per bloccare lo sterzo1. Girare il manubrio completamente a
sinistra.
2. Con la chiave in posizione “OFF”, pre-
mere la chiave e girarla su “LOCK”.
3. Sfilare la chiave.NOTASe lo sterzo non si blocca, provare a rigirare
leggermente il manubrio verso destra.
ON
OFF
LOCK
1. Premere.
2. Svoltare.12
UBEHH0H0.book Page 2 Wednesday, December 2, 2020 8:20 AM

Strumento e funzioni di controllo
3-3
3
Per sbloccare lo sterzoSpingere la chiave e girarla su “OFF”.
HAU4939P
Spie di se gnalazione e d i avverti-
mento
HAU11033
Spie in dicatore di d irezione “ ” e “ ”
Ciascuna spia di segnalazione lampeggia
quando lampeggiano le luci indicatori di di-
rezione corrispondenti.
HAU11061
Spia marcia in folle “ ”
Questa spia di segnalazione si accende
quando il cambio è in posizione di folle.
HAU11081
Spia luce abba gliante “ ”
Questa spia di segnalazione si accende
quando il faro è sulla posizione abbaglian-
te.
HAU59963
Spia pressione olio “ ”
Questa spia si accende se la pressione olio
motore è bassa.NOTAQuando il veicolo è acceso, la spia deve ac-
cendersi, spegnersi brevemente e quindi
restare accesa finché non si avvia il motore.
In caso contrario, far controllare il veicolo
da un concessionario Yamaha.ATTENZIONE
HCA21211
Se la spia si accen de quand o il motore è
in funzione, arrestare il motore e con-
trollare il livello d ell’olio. Se il livello
d ell’olio è basso, rabboccare a sufficien-
za con olio del tipo consi gliato. Se la spia
rimane accesa dopo aver rabboccato
1. Premere.
2. Svoltare.12

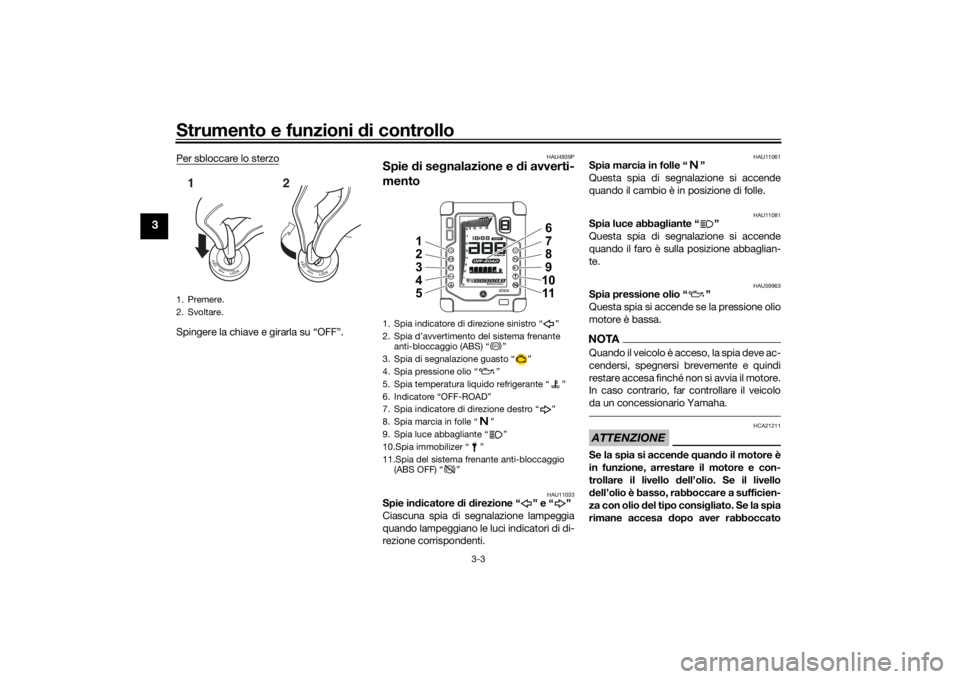

1. Spia indicatore di direzione sinistro “ ”
2. Spia d’avvertimento del sistema frenante
anti-bloccaggio (ABS) “ ”
3. Spia di segnalazione guasto “ ”
4. Spia pressione olio “ ”
5. Spia temperatura liquido refrigerante “ ”
6. Indicatore “OFF-ROAD”
7. Spia indicatore di direzione destro “ ”
8. Spia marcia in folle “ ”
9. Spia luce abbagliante “ ”
10.Spia immobilizer “ ”
11.Spia del sistema frenante anti-bloccaggio (ABS OFF) “ ”
1
2
3
4
5 7
8
9
10 11
6
ABS
ABS
UBEHH0H0.book Page 3 Wednesday, December 2, 2020 8:20 AM

Strumento e funzioni di controllo
3-4
3
l’olio, arrestare il motore e fare control-
lare il veicolo d a un concessionario
Yamaha.
HAU11449
Spia temperatura li qui do
refri gerante “ ”
Questa spia si accende quando il motore si
surriscalda. Se questo accade, arrestare
immediatamente il motore e lasciarlo raf-
freddare. (Vedere pagina 6-39.)
Per i veicoli dotati di ventole radiatore, la
ventola radiatore (o le ventole radiatore) si
accende o si spegne automaticamente in
funzione della temperatura del liquido refri-
gerante.NOTAQuando il veicolo è acceso, la spia si ac-
cenderà per qualche secondo e poi si spe-
gnerà. Se la spia non si accende o se la
spia rimane accesa, fare controllare il vei-
colo da un concessionario Yamaha. ATTENZIONE
HCA10022
Non continuare a d azionare il motore in
caso di surriscal damento.
HAU88331
Spia di se gnalazione guasto (MIL) “ ”
Questa spia si accende o lampeggia se vie-
ne rilevato un problema al motore o a un al-
tro sistema di comando del veicolo. Se
questo accade, far controllare il sistema
diagnostico di bordo da un concessionario
Yamaha. Si può controllare il circuito elettri-
co della spia accendendo il veicolo. La spia
dovrebbe accendersi per pochi secondi e
poi spegnersi. Se inizialmente la spia non si
accende quando si accende il veicolo, o se
la spia rimane accesa, fare controllare il vei-
colo da un concessionario Yamaha.ATTENZIONE
HCA26820
Se la spia MIL inizia a lampe ggiare, ab-
bassare il re gime del motore per evitare
d anni all’impianto di scarico.NOTAIl motore viene monitorato sensibilmente
dal sistema diagnostico di bordo per rileva-
re il deterioramento o un guasto del siste-
ma di controllo delle emissioni. Perciò la
spia MIL potrebbe accendersi o lampeg-
giare in caso di modifiche al veicolo, assen-
za di manutenzione, uso
eccessivo/improprio del motociclo. Per evi-
tarlo, osservare le seguenti precauzioni. 
Non tentare di modificare il software
della centralina del motore.
 Non aggiungere accessori elettrici che
interferiscano con il comando del mo-
tore.
 Non utilizzare accessori o componenti
aftermarket, quali sospensione, can-
dele, iniettori, impianto di scarico, ecc.
 Non modificare le caratteristiche tec-
niche del sistema di trazione (catena,
corone, ruote, pneumatici, ecc.).
 Non rimuovere o alterare il sensore
O2, il sistema d’induzione aria o i
componenti di scarico (catalizzatori o
EXUP, ecc.).
 Eseguire un’adeguata manutenzione
della catena di trasmissione.
 Mantenere la pressione corretta degli
pneumatici.
 Mantenere l’altezza appropriata del
pedale freno onde evitare il trascina-
mento del freno posteriore.
 Evitare l’uso estremo del veicolo. Ad
esempio, aprendo e chiudendo ripe-
tutamente o eccessivamente l’accele-
ratore, guidando ad alta velocità,
effettuando burnout o impennate, uti-
lizzando la frizione a metà per periodi
di tempo prolungati, ecc.
UBEHH0H0.book Page 4 Wednesday, December 2, 2020 8:20 AM

Strumento e funzioni di controllo
3-5
3
HAU69895
Spia ABS “ ”
Questa spia si accende quando si accende
il veicolo per la prima volta e si spegne
dopo aver iniziato a mettersi in marcia. Se
la spia si accende mentre si è in marcia, è
possibile che il sistema frenante anti-bloc-
caggio non funzioni correttamente.
AVVERTENZA
HWA16043
Se la spia ABS non si spe gne dopo aver
ra ggiunto una velocità di 10 km/h
(6 mi/h) oppure se la spia ABS si accen-
d e mentre si è in marcia:
 Prestare estrema attenzione per
evitare il possibile blocca ggio delle
ruote durante la frenatura d i emer-
g enza.
 Far controllare il veicolo d a un con-
cessionario Yamaha il prima possi-
bile.
HAUM4080
Spia ABS “ ”
Questa spia si accende quando il sistema
frenante anti-bloccaggio è stato disattivato
manualmente; contemporaneamente si ac-
cende anche l’indicatore “OFF-ROAD”.
AVVERTENZA
HWAM1050
Gui dare sempre su stra de asfaltate con
l’ABS attivato. La gui da su stra de pubbli-
che con l’ABS disattivato potrebbe esse-
re ille gale e invali dare l’assicurazione.
Disattivare l’ABS solo quand o si g uida
su superfici non asfaltate.
HAUM3622
Spia immobilizer “ ”
Quando il veicolo è spento e dopo che
sono trascorsi 30 secondi, la spia di segna-
lazione inizierà a lampeggiare costante-
mente indicando l’attivazione del sistema
immobilizzatore. Trascorse 24 ore, la spia
di segnalazione cesserà di lampeggiare,
ma il sistema immobilizzatore continuerà a
restare attivo.NOTAQuando il veicolo è acceso, la spia si ac-
cenderà per qualche secondo e si spegne-
rà. In caso contrario, far controllare il
veicolo da un concessionario Yamaha.Ricerca e d eliminazione g uasti
Se viene rilevato un problema nel sistema
immobilizzatore, la spia lampeggia secon-
do uno schema. Se la spia immobilizer lam-
peggia secondo uno schema, lentamente per 5 volte e rapidamente per 2 volte, que-
sto potrebbe essere provocato da un’inter-
ferenza del trasponder. In questo caso,
tentare quanto segue.
1. Accertarsi che non vi siano chiavi del
sistema immobilizzatore vicino al
blocchetto accensione. Le altre chiavi
del sistema immobilizzatore possono
provocare interferenze nei segnali e
impedire l’avviamento del motore.
2. Usare la chiave di ricodifica per avvia-
re il motore.
3. Se il motore si accende, spegnerlo e provare ad accendere il motore con le
chiavi standard.
4. Se una o più chiavi standard non av- viano il motore, portare il veicolo e tut-
te le chiavi da un concessionario
Yamaha per fare ricodificare le chiavi
standard.
ABSABS
UBEHH0H0.book Page 5 Wednesday, December 2, 2020 8:20 AM
