YAMAHA TENERE 700 2021 Manuale duso (in Italian)

Strumento e funzioni di controllo
3-16
3
HAUM4100
ABSIl sistema frenante anti-bloccaggio (ABS)
agisce indipendente sui freni anteriori e po-
steriori.
AVVERTENZA
HWA16051
Mantenere sempre una distanza di sicu-
rezza dal veicolo che prece de, a deg uata
alla velocità d i marcia, nonostante la di-
sponibilità dell’ABS.
 L’ABS fornisce prestazioni ottimali
sulle distanze di frenata più lun ghe.
 Su determinate superfici stra dali,
a d esempio su terreni acci dentati o
in presenza di g hiaia, la distanza di
frenata con l’ABS attivo può risulta-
re ma ggiore rispetto alla distanza di
frenata convenzionale.Come azionare i freni
Azionare la leva freno e il pedale freno
come per i freni tradizionali. Se viene rileva-
to lo slittamento delle ruote durante la fre-
nata, l’ABS si attiverà e si potrebbero
avvertire delle pulsazioni sulla leva o sul pe-
dale freno. Continuare ad azionare i freni e
lasciare agire l’ABS. Non azionare ripetuta-
mente i freni perché si riduce l’efficacia del-
la frenata. 
L’ABS esegue un controllo automati-
co al primo avvio. In questa fase è
possibile sentire un rumore di scatto
proveniente dall’unità idraulica e, se si
aziona la leva o il pedale freno, si può
avvertire una vibrazione, ma non è sin-
tomo di anomalia.
 Il sistema frenante tradizionale verrà
ripristinato in caso di guasto dell’ABS.
ATTENZIONE
HCA20100
Prestare attenzione a non danne ggiare il
sensore o il rotore del sensore ruota; la
mancata osservanza d i tale precauzione
provoca il funzionamento improprio
d ell’ABS.
NOTAQuando si guida fuori strada, è possibile di-
sattivare l’ABS. (Vedere pagina 3-8.)
AVVERTENZA
HWAM1050
Gui dare sempre su stra de asfaltate con
l’ABS attivato. La g uida su stra de pubbli-
che con l’ABS disattivato potrebbe esse-
re ille gale e invali dare l’assicurazione.
Disattivare l’ABS solo q uando si g uida
su superfici non asfaltate.

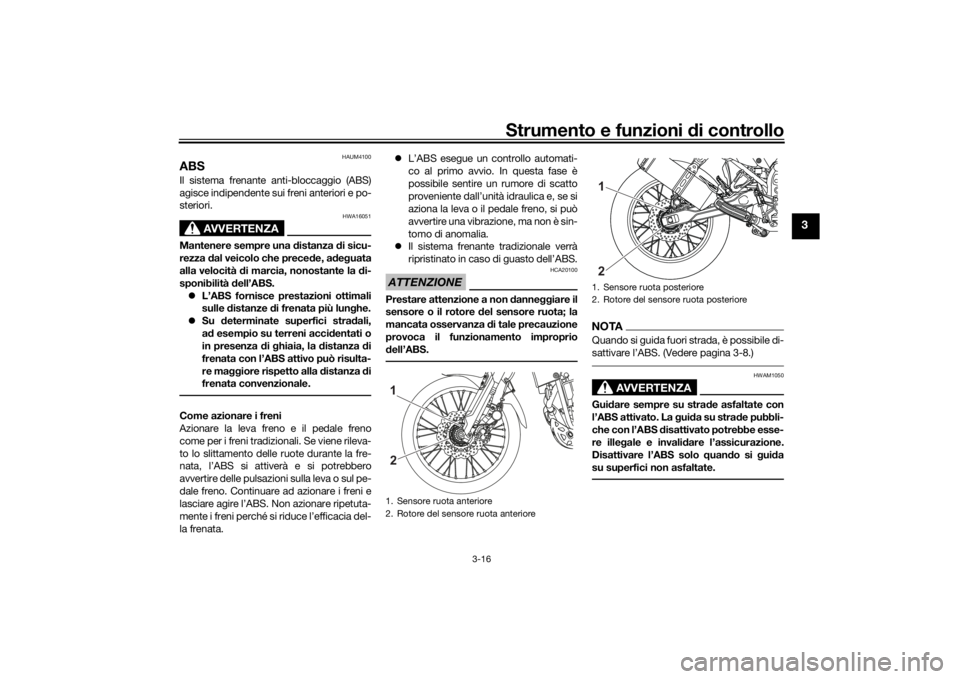

1. Sensore ruota anteriore
2. Rotore del sensore ruota anteriore21
1. Sensore ruota posteriore
2. Rotore del sensore ruota posteriore12
UBEHH0H0.book Page 16 Wednesday, December 2, 2020 8:20 AM

Strumento e funzioni di controllo
3-17
3
HAUM1795
Tappo serbatoio carburantePer togliere il tappo serbatoio carburan-
te 1. Aprire il coperchietto della serratura
tappo serbatoio carburante.
2. Inserire la chiave e farle fare 1/4 di giro in senso orario. La serratura si apre e
si può togliere il tappo serbatoio car-
burante.
Per installare il tappo serbatoio carbu-
rante 1. Premere e inserire il tappo serbatoio carburante in posizione con la chiave
inserita. 2. Riportare la chiave nella sua posizione
originaria girandola in senso antiora-
rio, e poi sfilarla.
NOTANon si può installare il tappo serbatoio car-
burante senza la chiave nella serratura.
Inoltre è impossibile estrarre la chiave se il
tappo non è serrato e chiuso a chiave cor-
rettamente.3. Chiudere il coperchietto della serratu-ra.
AVVERTENZA
HWA11142
Verificare che il tappo serbatoio carbu-
rante sia installato correttamente prima
di mettersi in marcia. Le per dite di car-
burante costituiscono un rischio d’in-
cen dio.
HAU13222
CarburanteAccertarsi che il serbatoio contenga una
quantità sufficiente di benzina.
AVVERTENZA
HWA10882
La benzina e d i vapori di benzina sono
estremamente infiammabili. Per evitare
incen di e d esplosioni e ri durre il rischio
d i infortuni durante il rifornimento, os-
servare queste istruzioni.1. Prima di effettuare il rifornimento, spe-
gnere il motore ed accertarsi che nes-
suno sia seduto sul veicolo. Non
effettuare mai il rifornimento mentre si
fuma, o ci si trova nelle vicinanze di
scintille, fiamme libere, o altre fonti di
accensione, come le fiamme pilota di
scaldaacqua e di asciugabiancheria.
2. Non riempire troppo il serbatoio car- burante. Quando si effettua il riforni-
mento, accertarsi di inserire l’ugello
della pompa nel foro riempimento ser-
batoio carburante. Smettere di riempi-
re quando il carburante raggiunge il
fondo del bocchettone riempimento.
Considerando che il carburante si
espande quando si riscalda, il calore
del motore o del sole potrebbe fare
traboccare il carburante dal serbatoio
carburante.

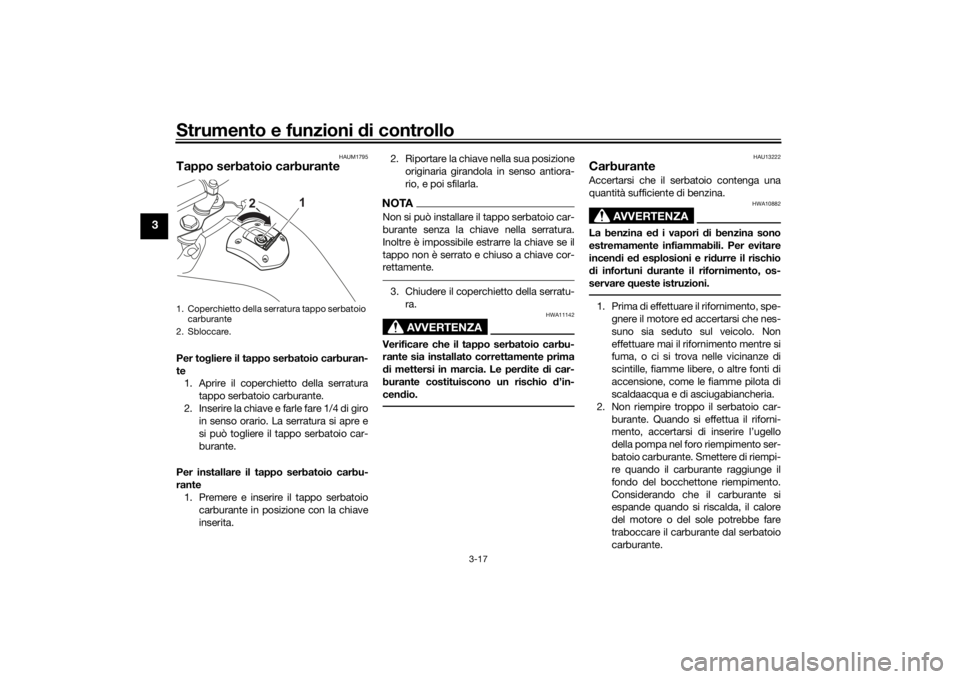

1. Coperchietto della serratura tappo serbatoio carburante
2. Sbloccare.
1
2
UBEHH0H0.book Page 17 Wednesday, December 2, 2020 8:20 AM

Strumento e funzioni di controllo
3-18
3
3. Asciugare immediatamente con uno
straccio l’eventuale carburante versa-
to. ATTENZIONE: Pulire subito con
uno straccio pulito, asciutto e soffi-
ce l’eventuale carburante versato,
in quanto può d eteriorare le super-
fici verniciate o d i plastica.
[HCA10072]
4. Accertarsi di aver chiuso saldamente il
tappo serbatoio carburante.
AVVERTENZA
HWA15152
La benzina è velenosa e può provocare
infortuni o il d ecesso. Maneggiare con
cautela la benzina. Non aspirare mai la
benzina con la bocca. In caso di in ge-
stione di benzina o d i inspirazione d i
g ran di q uantità di vapori di benzina, o se
la benzina viene a contatto deg li occhi, contattare imme
diatamente un me dico.
Se si versa benzina sulla pelle, lavare
con acq ua e sapone. Se si versa benzina
su gli abiti, cambiarli.
HAU86072
Il vostro motore Yamaha è stato progettato
per l’utilizzo di benzina senza piombo con
un numero di ottano controllato di 90 o più.
Se il motore batte in testa, usare benzina di
una marca diversa o con un numero di ot-
tano più alto.
NOTA Questo riferimento identifica il carbu-
rante consigliato per questo veicolo
come specificato dal regolamento eu-
ropeo (EN228).
 Verificare che l’ugello della pompa di
benzina presenti lo stesso riferimento
identificativo carburante.Gasohol
Esistono due tipi di gasohol: gasohol con-
tenente etanolo e contenente metanolo. Si
può utilizzare il gasohol contenente etanolo
se il contenuto di etanolo non supera il 10%
(E10). La Yamaha sconsiglia il gasohol con-
tenente metanolo in quanto può provocare
danneggiamenti all’impianto di alimenta-
zione, oppure problemi alle prestazioni del
veicolo.

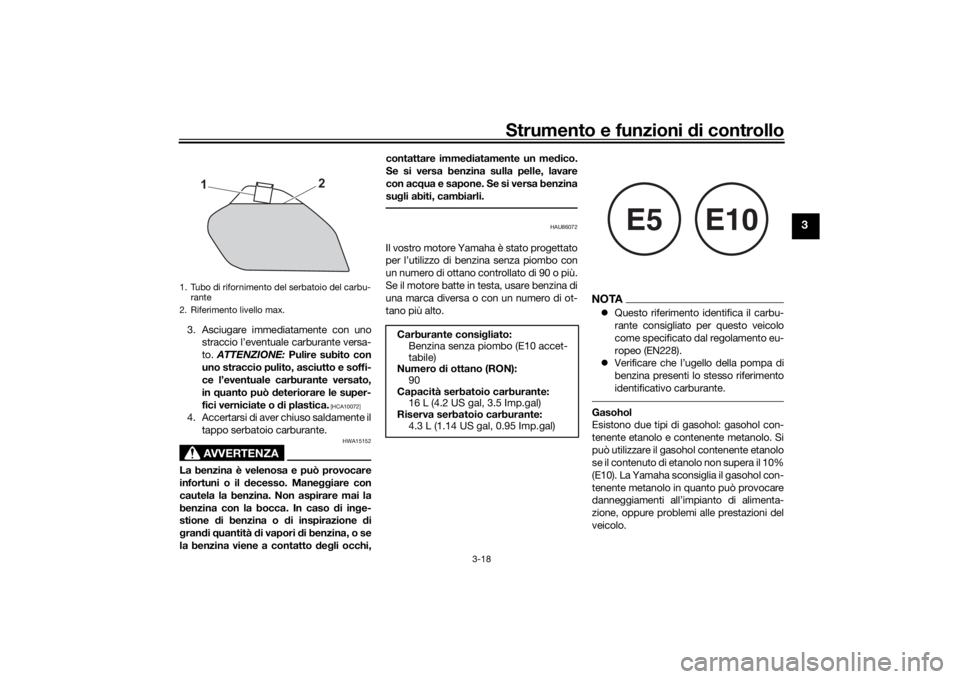

1. Tubo di rifornimento del serbatoio del carbu- rante
2. Riferimento livello max.
2
1
Carburante consi gliato:
Benzina senza piombo (E10 accet-
tabile)
Numero di ottano (RON):
90
Capacità serbatoio carburante: 16 L (4.2 US gal, 3.5 Imp.gal)
Riserva serbatoio carburante:
4.3 L (1.14 US gal, 0.95 Imp.gal)
E5
E10
UBEHH0H0.book Page 18 Wednesday, December 2, 2020 8:20 AM

Strumento e funzioni di controllo
3-19
3
ATTENZIONE
HCA11401
Usare soltanto benzina senza piombo.
L’utilizzo di benzina con piombo provo-
cherebbe dannegg iamenti gravi sia alle
parti interne d el motore, come le valvole
e d i se gmenti, sia all’impianto di scarico.
HAU80201
Tubo di troppopieno del serbato-
io carburantePrima di utilizzare il veicolo:
 Controllare il collegamento del tubo di
troppopieno del serbatoio carburante.
 Verificare che il tubo di troppopieno
del serbatoio carburante non presenti
fessure o danneggiamenti, e sostituir-
lo se necessario.
 Controllare che l’estremità del tubo di
troppopieno del serbatoio carburante
non sia otturata, pulirla se necessario.
 Controllare che l’estremità del tubo di
troppopieno del serbatoio carburante
sia posizionata come illustrato.
NOTAVedere pagina 6-11 per informazioni sul fil-
tro a carboni attivi.

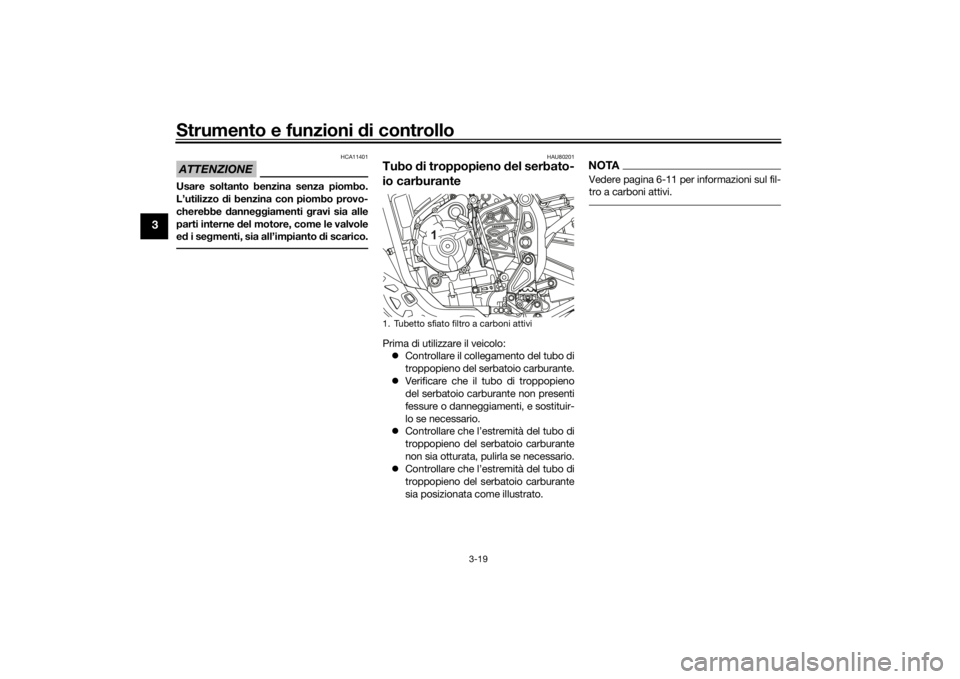

1. Tubetto sfiato filtro a carboni attivi
1
UBEHH0H0.book Page 19 Wednesday, December 2, 2020 8:20 AM

Strumento e funzioni di controllo
3-20
3
HAU13435
Convertitore cataliticoL’impianto di scarico comprende converti-
tori catalitici per ridurre le emissioni di sca-
rico nocive.
AVVERTENZA
HWA10863
L’impianto di scarico scotta dopo il fun-
zionamento del mezzo. Per prevenire il
rischio di incen di o scottature:
 Non parche ggiare il veicolo vicino a
materiali che possono comportare
rischi di incen dio, come erba o altri
materiali facilmente combustibili.
 Parche ggiare il veicolo in un punto
in cui non ci sia pericolo che pe doni
o bambini tocchino l’impianto d i
scarico bollente.
 Verificare che l’impianto di scarico
si sia raffre ddato prima d i eseguire
lavori di manutenzione su d i esso.
 Non fare girare il motore al minimo
per più di pochi minuti. Un minimo
prolun gato può provocare accumuli
d i calore.

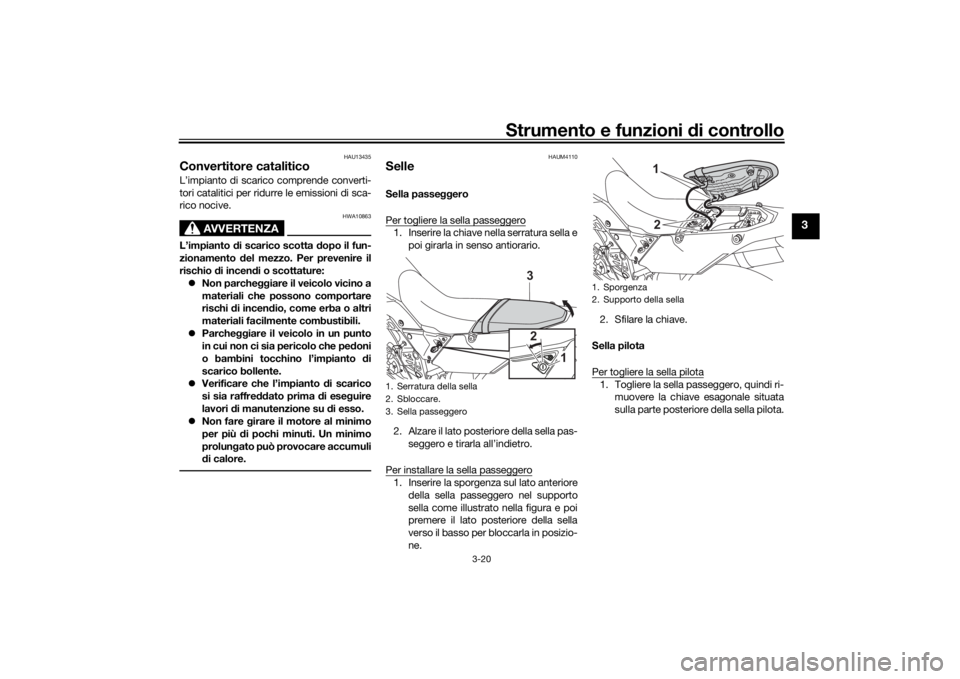

HAUM4110
SelleSella passe ggero
Per togliere la sella passeggero1. Inserire la chiave nella serratura sella e poi girarla in senso antiorario.
2. Alzare il lato posteriore della sella pas- seggero e tirarla all’indietro.
Per installare la sella passeggero1. Inserire la sporgenza sul lato anteriore della sella passeggero nel supporto
sella come illustrato nella figura e poi
premere il lato posteriore della sella
verso il basso per bloccarla in posizio-
ne. 2. Sfilare la chiave.
Sella pilota
Per togliere la sella pilota
1. Togliere la sella passeggero, quindi ri- muovere la chiave esagonale situata
sulla parte posteriore della sella pilota.
1. Serratura della sella
2. Sbloccare.
3. Sella passeggero
2
13
1. Sporgenza
2. Supporto della sella
12
UBEHH0H0.book Page 20 Wednesday, December 2, 2020 8:20 AM

Strumento e funzioni di controllo
3-21
3
2. Togliere i bulloni con la chiave esago-
nale.
3. Alzare il lato posteriore della sella pilo- ta e tirarla all’indietro. Per installare la sella pilota
1. Inserire la sporgenza sul lato anteriore
della sella pilota nel supporto sella
come illustrato nella figura e poi met-
tere la sella nella sua posizione origi-
naria.
2. Installare i bulloni con la chiave esago- nale.
3. Rimettere la chiave esagonale nel suo supporto sulla sella pilota.
4. Installare la sella passeggero.NOTAVerificare che le selle siano fissate salda-
mente prima di me ttersi in marcia.
HAU90940
Regolazione dei fasci luceIl fascio luce può essere regolato per alzare
o abbassare l’altezza dei fasci luce. Può es-
sere necessario regolare i fasci luce per au-
mentare la visibilità ed aiutare a prevenire
l’abbagliamento dei guidatori che vi vengo-
no incontro quando si trasporta un carico
maggiore o minore di quanto si fa abitual-
mente. Rispettare le leggi ed i regolamenti
locali relativi alla regolazione dei fari.
Se i fari hanno bisogno di essere regolati,
consultare un concessionario Yamaha.

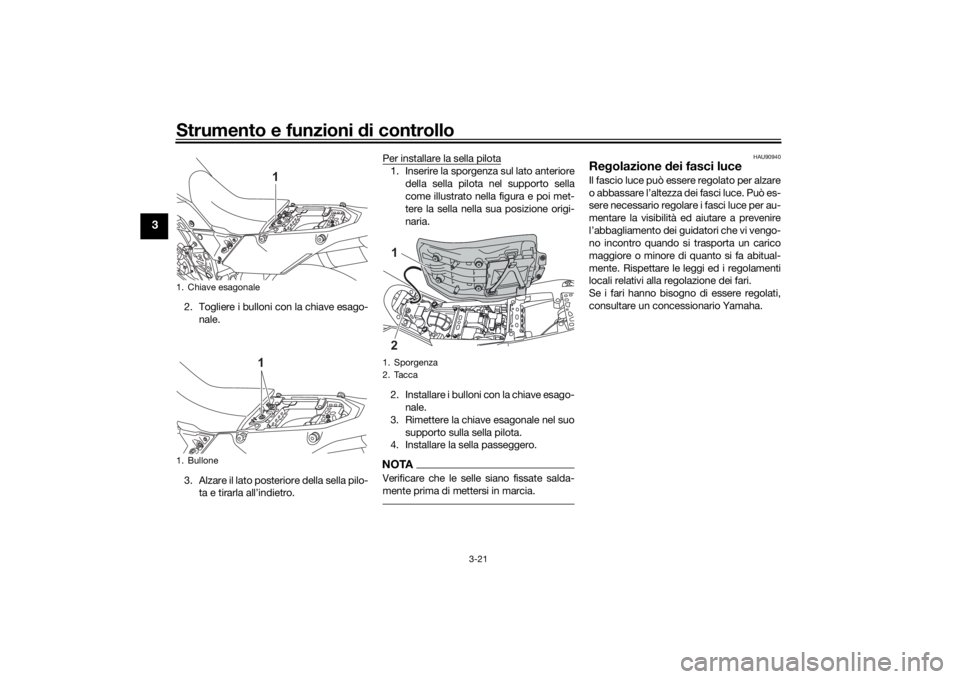

1. Chiave esagonale
1. Bullone
1
1
1. Sporgenza
2. Tacca1 2
UBEHH0H0.book Page 21 Wednesday, December 2, 2020 8:20 AM

Strumento e funzioni di controllo
3-22
3
HAU45205

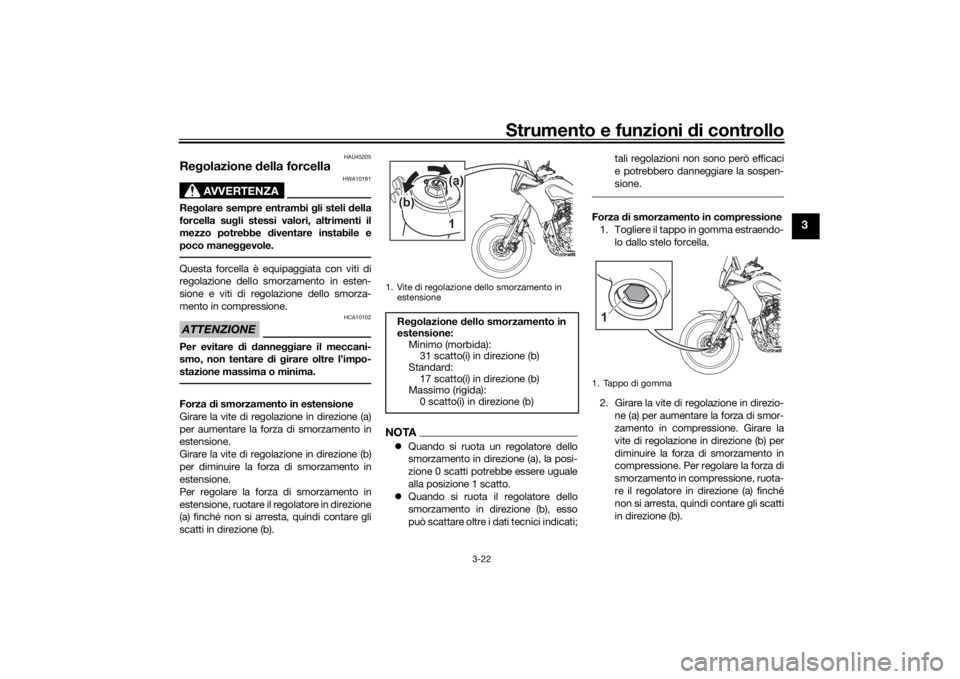

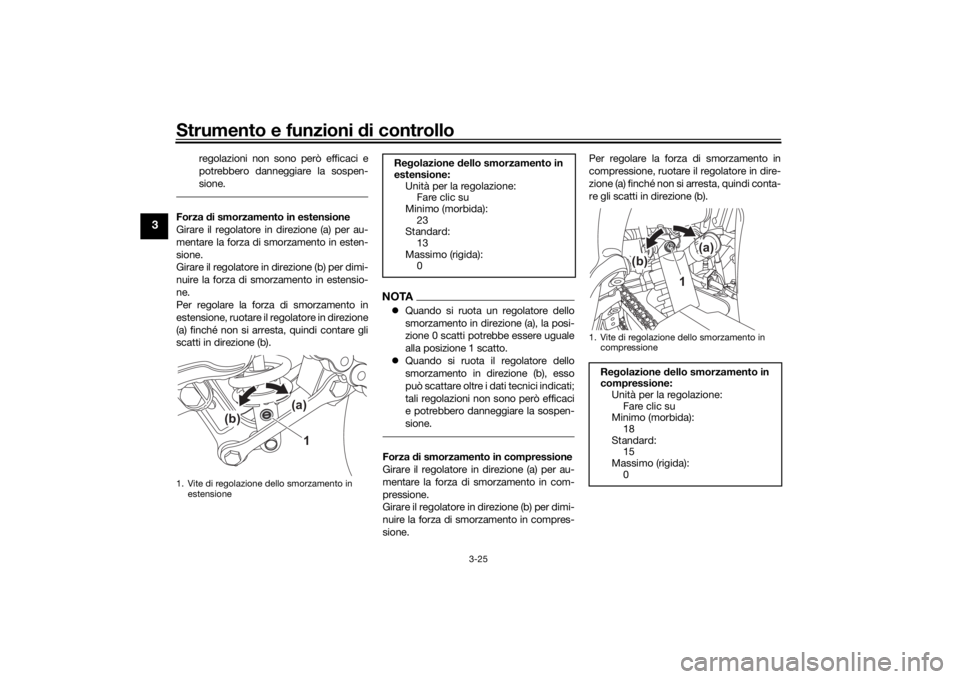

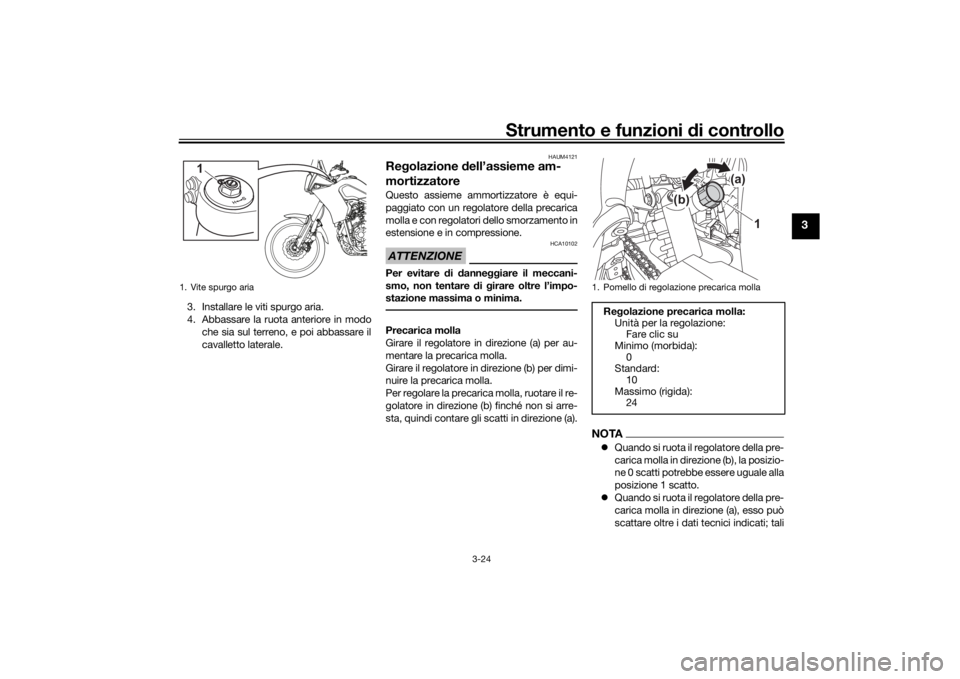

Re golazione della forcella
AVVERTENZA
HWA10181
Re golare sempre entrambi g li steli della
forcella su gli stessi valori, altrimenti il
mezzo potrebbe diventare instabile e
poco mane ggevole.Questa forcella è equipaggiata con viti di
regolazione dello smorzamento in esten-
sione e viti di regolazione dello smorza-
mento in compressione.ATTENZIONE
HCA10102
Per evitare di danne ggiare il meccani-
smo, non tentare d i girare oltre l’impo-
stazione massima o minima.Forza di smorzamento in estensione
Girare la vite di regolazione in direzione (a)
per aumentare la forza di smorzamento in
estensione.
Girare la vite di regolazione in direzione (b)
per diminuire la forza di smorzamento in
estensione.
Per regolare la forza di smorzamento in
estensione, ruotare il regolatore in direzione
(a) finché non si arresta, quindi contare gli
scatti in direzione (b).
NOTA Quando si ruota un regolatore dello
smorzamento in direzione (a), la posi-
zione 0 scatti potrebbe essere uguale
alla posizione 1 scatto.
 Quando si ruota il regolatore dello
smorzamento in direzione (b), esso
può scattare oltre i dati tecnici indicati; tali regolazioni non sono però efficaci
e potrebbero danneggiare la sospen-
sione.
Forza
di smorzamento in compressione
1. Togliere il tappo in gomma estraendo-
lo dallo stelo forcella.
2. Girare la vite di regolazione in direzio- ne (a) per aumentare la forza di smor-
zamento in compressione. Girare la
vite di regolazione in direzione (b) per
diminuire la forza di smorzamento in
compressione. Per regolare la forza di
smorzamento in compressione, ruota-
re il regolatore in direzione (a) finché
non si arresta, quindi contare gli scatti
in direzione (b).
1. Vite di regolazione dello smorzamento in estensione
Re golazione dello smorzamento in
estensione: Minimo (morbida):31 scatto(i) in direzione (b)
Standard: 17 scatto(i) in direzione (b)
Massimo (rigida):
0 scatto(i) in direzione (b)
1
(b) (a)
1. Tappo di gomma1
UBEHH0H0.book Page 22 Wednesday, December 2, 2020 8:20 AM

Strumento e funzioni di controllo
3-23
3
3. Installare il tappo in gomma.NOTAQuando si ruota un regolatore dello
smorzamento in direzione (a), la posi-
zione 0 scatti potrebbe essere uguale
alla posizione 1 scatto.
 Quando si ruota il regolatore dello
smorzamento in direzione (b), esso
può scattare oltre i dati tecnici indicati; tali regolazioni non sono però efficaci
e potrebbero danneggiare la sospen-
sione.
HAU14796
Spur
go forcellaQuando si marcia su percorsi molto acci-
dentati, la temperatura dell’aria e la pres-
sione nella forcella aumentano e la
sospensione si irrigidisce. In questi casi,
spurgare l’aria da ciascun stelo forcella.
AVVERTENZA
HWA10201
Spur gare sempre entrambi gli steli for-
cella, altrimenti il mezzo potrebbe diven-
tare instabile e poco maneggevole.1. Se possibile, sollevare il veicolo in modo che la ruota anteriore sia stac-
cata da terra. (Vedere pagina 6-36.)NOTAQuando si spurga la forcella, non devono
esserci pressione o pesi sul lato anteriore
del veicolo.2. Togliere le viti spurgo aria e lasciarefuoriuscire l’aria da ciascun stelo for-
cella.
1. Vite di regolazione dello smorzamento in compressioneRe golazione d ello smorzamento in
compressione: Minimo (morbida):22 scatto(i) in direzione (b)
Standard: 11 scatto(i) in direzione (b)
Massimo (rigida):
0 scatto(i) in direzione (b)1 (a)
(b)
UBEHH0H0.book Page 23 Wednesday, December 2, 2020 8:20 AM

Strumento e funzioni di controllo
3-24
3
3. Installare le viti spurgo aria.
4. Abbassare la ruota anteriore in modo
che sia sul terreno, e poi abbassare il
cavalletto laterale.
HAUM4121
Regolazione dell’assieme am-
mortizzatoreQuesto assieme ammortizzatore è equi-
paggiato con un regolatore della precarica
molla e con regolatori dello smorzamento in
estensione e in compressione.ATTENZIONE
HCA10102
Per evitare d i danne ggiare il meccani-
smo, non tentare di girare oltre l’impo-
stazione massima o minima.Precarica molla
Girare il regolatore in direzione (a) per au-
mentare la precarica molla.
Girare il regolatore in direzione (b) per dimi-
nuire la precarica molla.
Per regolare la precarica molla, ruotare il re-
golatore in direzione (b) finché non si arre-
sta, quindi contare gli scatti in direzione (a).
NOTA Quando si ruota il regolatore della pre-
carica molla in direzione (b), la posizio-
ne 0 scatti potrebbe essere uguale alla
posizione 1 scatto.
 Quando si ruota il regolatore della pre-
carica molla in direzione (a), esso può
scattare oltre i dati tecnici indicati; tali
1. Vite spurgo aria
1
1. Pomello di regolazione precarica molla
Regolazione precarica molla:
Unità per la regolazione: Fare clic su
Minimo (morbida):
0
Standard: 10
Massimo (rigida): 24
1
(b) (a)
UBEHH0H0.book Page 24 Wednesday, December 2, 2020 8:20 AM

Strumento e funzioni di controllo
3-25
3
regolazioni non sono però efficaci e
potrebbero danneggiare la sospen-
sione.
Forza di smorzamento in estensione
Girare il regolatore in direzione (a) per au-
mentare la forza di smorzamento in esten-
sione.
Girare il regolatore in direzione (b) per dimi-
nuire la forza di smorzamento in estensio-
ne.
Per regolare la forza di smorzamento in
estensione, ruotare il regolatore in direzione
(a) finché non si arresta, quindi contare gli
scatti in direzione (b).
NOTA Quando si ruota un regolatore dello
smorzamento in direzione (a), la posi-
zione 0 scatti potrebbe essere uguale
alla posizione 1 scatto.
 Quando si ruota il regolatore dello
smorzamento in direzione (b), esso
può scattare oltre i dati tecnici indicati;
tali regolazioni non sono però efficaci
e potrebbero danneggiare la sospen-
sione.Forza di smorzamento in compressione
Girare il regolatore in direzione (a) per au-
mentare la forza di smorzamento in com-
pressione.
Girare il regolatore in direzione (b) per dimi-
nuire la forza di smorzamento in compres-
sione. Per regolare la forza di smorzamento in
compressione, ruotare il regolatore in dire-
zione (a) finché non si arresta, quindi conta-
re gli scatti in direzione (b).
1. Vite di regolazione dello smorzamento in
estensione
1
(b) (a)
Re
golazione d ello smorzamento in
estensione:
Unità per la regolazione:Fare clic su
Minimo (morbida):
23
Standard: 13
Massimo (rigida): 0
1. Vite di regolazione dello smorzamento in
compressioneRe golazione d ello smorzamento in
compressione:
Unità per la regolazione:Fare clic su
Minimo (morbida):
18
Standard: 15
Massimo (rigida): 0
1
(b) (a)
UBEHH0H0.book Page 25 Wednesday, December 2, 2020 8:20 AM
