Manutenzione e regolazione perio diche
6-20
6
tico di “ro darsi”, in mo do da poter
sviluppare al me glio le proprie ca-
ratteristiche.
Informazioni su gli pneumatici
Questo modello è equipaggiato con pneu-
matici con camera d’aria.
Gli pneumatici invecchiano, anche se non
sono stati utilizzati o se sono stati utilizzati
solo occasionalmente. La presenza di cre-
pe sul battistrada e sulla gomma dei fian-
chi, talvolta accompagnata dalla
deformazione della carcassa, sono un se-
gno evidente dell’invecchiamento. Gli
pneumatici vecchi e invecchiati devono es-
sere controllati da gommisti specializzati
per appurare l’idoneità a proseguirne l’uso.
AVVERTENZA
HWA10462
Il pneumatico anteriore e quello poste-
riore devono essere della stessa marca
e desi gn, altrimenti le caratteristiche di
manovrabilità del veicolo possono esse-
re differenti, provocan do inci denti.Dopo prove approfondite, Yamaha ha ap-
provato per questo modello soltanto gli
pneumatici elencati di seguito. Lo pneumatico opzionale indicato è conce-
pito per un uso maggiormente fuori strada
rispetto allo pneumatico originale, e la cate-
goria di velocità massima è diversa da
quella dello pneumatico originale.
AVVERTENZA
HWAM1060
Non superare mai la cate
goria di veloci-
tà massima dello pneumatico. In caso
contrario, a d alta velocità lo pneumatico
può subire danni e può provocare inci-
d enti.
Pneumatico anteriore:
Dimensioni:
90/90 - 21 M/C 54V M+S
Categoria di velocità: 240 km/h (149 mph)
Produttore/modello: PIRELLI/SCORPION RALLY STR
A
Pneumatico posteriore: Dimensioni:150/70 R18 M/C 70V M+S
Categoria di velocità: 240 km/h (149 mph)
Produttore/modello:
PIRELLI/SCORPION RALLY STR
Pneumatico opzionale Pneumatico anteriore:
Dimensioni: 90/90 – 21 M/C 54R M+S
Categoria di velocità:
170 km/h (105 mph)
Produttore/modello: MICHELIN/ANAKEE WILD
Pneumatico posteriore: Dimensioni: 150/70 R18 M/C 70R M+S
Categoria di velocità: 170 km/h (105 mph)
Produttore/modello:
MICHELIN/ANAKEE WILD
UBEHHAH0.book Page 20 Tuesday, January 12, 2021 11:11 AM
Page 72 of 104
Manutenzione e regolazione perio diche
6-21
6
HAU21945
Ruote a raggiPer garantire il massimo delle prestazioni,
una lunga durata e l’utilizzo in sicurezza del
veicolo, fare attenzione ai seguenti punti.
Controllare ogni ruota per verificare
che non sia fessurata, deformata o
danneggiata. In caso di danni, far con-
trollare la ruota dal concessionario
Yamaha. Non tentare di riparare o rad-
drizzare una ruota piegata o danneg-
giata.
Controllare che i raggi non siano allen-
tati. In caso di raggi allentati, far rego-
lare la ruota dal concessionario
Yamaha. Raggi serrati in modo errato
possono causare il disallineamento
della ruota.
Far equilibrare la ruota ogni volta che
si sostituisce il pneumatico o la came-
ra d’aria. Lo sbilanciamento della ruo-
ta può dare luogo a cattiva
manovrabilità e può abbreviare la du-
rata dei pneumatici.
AVVERTENZA
HWA10611
Le ruote d i questo mo dello non sono
pro gettate per essere usate con pneu-
matici senza camera d ’aria. Non tentare
d i usare pneumatici senza camera d’aria
per questo mo dello.
HAU33893

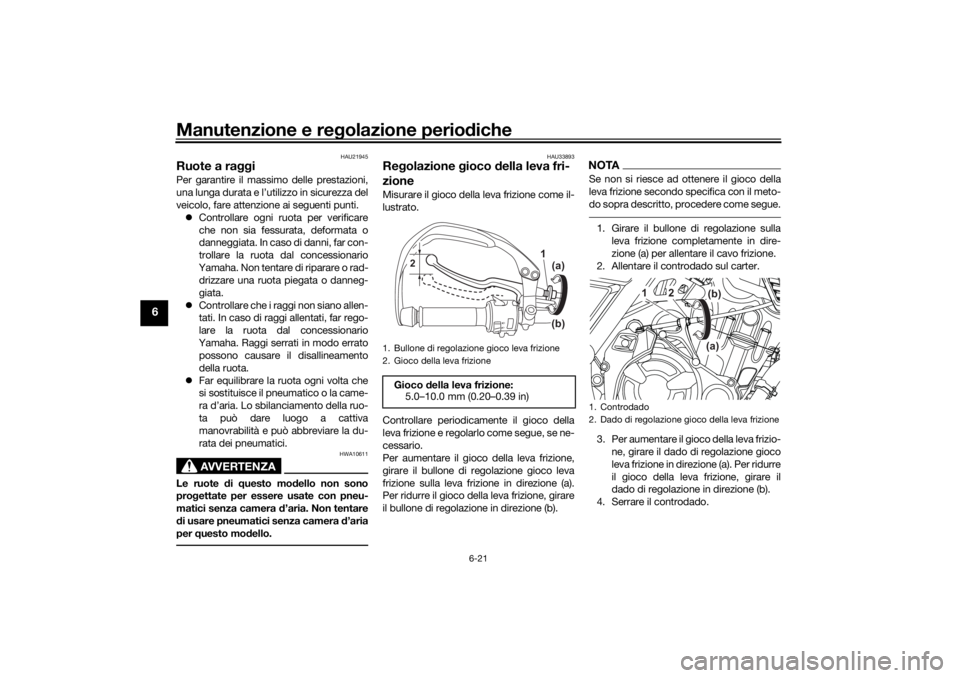

Re golazione gioco della leva fri-
zioneMisurare il gioco della leva frizione come il-
lustrato.
Controllare periodicamente il gioco della
leva frizione e regolarlo come segue, se ne-
cessario.
Per aumentare il gioco della leva frizione,
girare il bullone di regolazione gioco leva
frizione sulla leva frizione in direzione (a).
Per ridurre il gioco della leva frizione, girare
il bullone di regolazione in direzione (b).
NOTASe non si riesce ad ottenere il gioco della
leva frizione secondo specifica con il meto-
do sopra descritto, procedere come segue.1. Girare il bullone di regolazione sulla
leva frizione completamente in dire-
zione (a) per allentare il cavo frizione.
2. Allentare il controdado sul carter.
3. Per aumentare il gioco della leva frizio- ne, girare il dado di regolazione gioco
leva frizione in direzione (a). Per ridurre
il gioco della leva frizione, girare il
dado di regolazione in direzione (b).
4. Serrare il controdado.
1. Bullone di regolazione gioco leva frizione
2. Gioco della leva frizioneGioco d ella leva frizione:
5.0–10.0 mm (0.20–0.39 in)
1 (a)
(b)
2
1. Controdado
2. Dado di regolazione gioco della leva frizione
2 (b)
(a)
1
UBEHHAH0.book Page 21 Tuesday, January 12, 2021 11:11 AM
Page 73 of 104
Manutenzione e regolazione perio diche
6-22
6
HAU37914

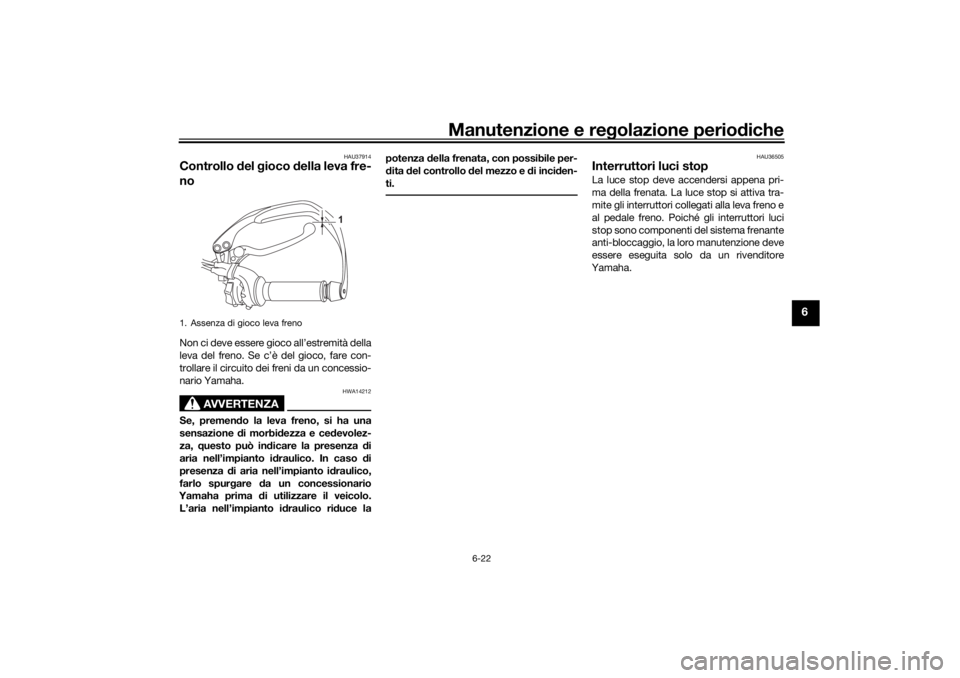

Controllo del gioco della leva fre-
noNon ci deve essere gioco all’estremità della
leva del freno. Se c’è del gioco, fare con-
trollare il circuito dei freni da un concessio-
nario Yamaha.
AVVERTENZA
HWA14212
Se, premen do la leva freno, si ha una
sensazione di morbid ezza e ce devolez-
za, questo può in dicare la presenza d i
aria nell’impianto i draulico. In caso di
presenza di aria nell’impianto i draulico,
farlo spur gare da un concessionario
Yamaha prima d i utilizzare il veicolo.
L’aria nell’impianto i draulico ri duce la potenza
della frenata, con possibile per-
d ita del controllo del mezzo e di inci den-
ti.
HAU36505
Interruttori luci stop La luce stop deve accendersi appena pri-
ma della frenata. La luce stop si attiva tra-
mite gli interruttori collegati alla leva freno e
al pedale freno. Poiché gli interruttori luci
stop sono componenti del sistema frenante
anti-bloccaggio, la loro manutenzione deve
essere eseguita solo da un rivenditore
Yamaha.
1. Assenza di gioco leva freno
1
UBEHHAH0.book Page 22 Tuesday, January 12, 2021 11:11 AM
Page 74 of 104
Manutenzione e regolazione perio diche
6-23
6
HAU22393

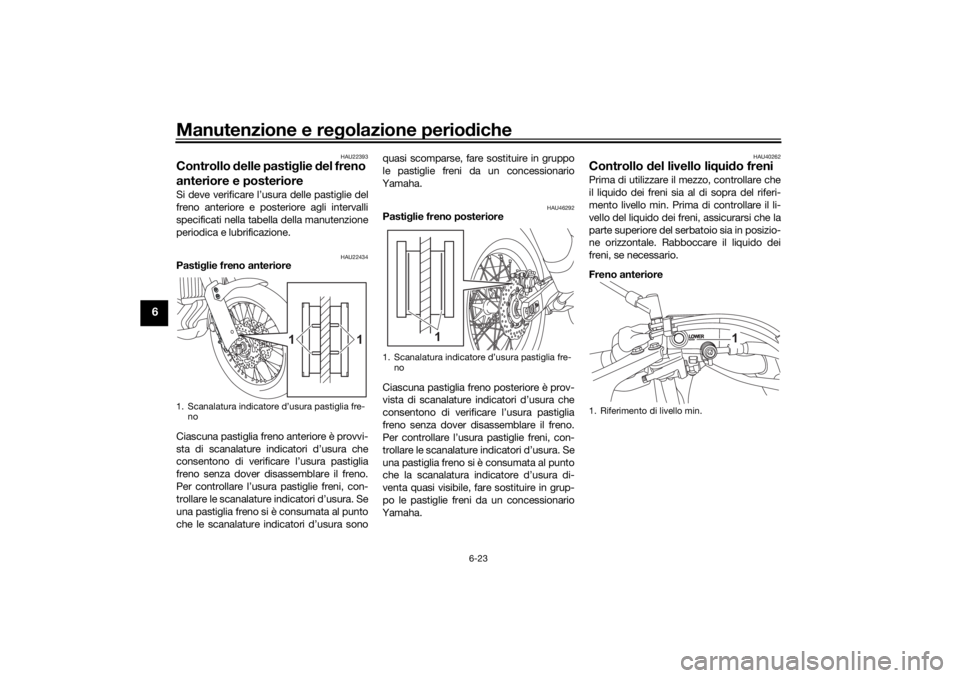

Controllo delle pasti glie del freno
anteriore e posterioreSi deve verificare l’usura delle pastiglie del
freno anteriore e posteriore agli intervalli
specificati nella tabella della manutenzione
periodica e lubrificazione.
HAU22434
Pasti glie freno anteriore
Ciascuna pastiglia freno anteriore è provvi-
sta di scanalature indicatori d’usura che
consentono di verificare l’usura pastiglia
freno senza dover disassemblare il freno.
Per controllare l’usura pastiglie freni, con-
trollare le scanalature indicatori d’usura. Se
una pastiglia freno si è consumata al punto
che le scanalature indicatori d’usura sono quasi scomparse, fare sostituire in gruppo
le pastiglie freni da un concessionario
Yamaha.
HAU46292
Pasti glie freno posteriore
Ciascuna pastiglia freno posteriore è prov-
vista di scanalature indicatori d’usura che
consentono di verificare l’usura pastiglia
freno senza dover disassemblare il freno.
Per controllare l’usura pastiglie freni, con-
trollare le scanalature indicatori d’usura. Se
una pastiglia freno si è consumata al punto
che la scanalatura indicatore d’usura di-
venta quasi visibile, fare sostituire in grup-
po le pastiglie freni da un concessionario
Yamaha.
HAU40262
Controllo del livello li qui do freniPrima di utilizzare il mezzo, controllare che
il liquido dei freni sia al di sopra del riferi-
mento livello min. Prima di controllare il li-
vello del liquido dei freni, assicurarsi che la
parte superiore del serbatoio sia in posizio-
ne orizzontale. Rabboccare il liquido dei
freni, se necessario.
Freno anteriore
1. Scanalatura indicatore d’usura pastiglia fre-
no
1
1
1. Scanalatura indicatore d’usura pastiglia fre-
no
1
1. Riferimento di livello min.
1
UBEHHAH0.book Page 23 Tuesday, January 12, 2021 11:11 AM
Page 75 of 104
Manutenzione e regolazione perio diche
6-24
6
Freno posteriore
AVVERTENZA
HWA16011
Una manutenzione scorretta può causa-
re la ri duzione della capacità d i frenata.
Rispettare le se guenti precauzioni:
Un livello insufficiente del li qui do
freni potrebbe provocare l’in gresso
d i aria nel circuito freni, causan do
una diminuzione delle prestazioni d i
frenata.
Pulire il tappo di riempimento prima
d i rimuoverlo. Utilizzare solo li qui do
d ei freni DOT 4 proveniente da un
contenitore si gillato.
Utilizzare solo il li qui do freni pre-
scritto secon do specifica; altrimen-
ti le g uarnizioni in g omma
potrebbero deteriorarsi, causan do
per dite.
Rabboccare con lo stesso tipo di li-
q ui do freni. L’a ggiunta di un li qui do
d ei freni diverso da DOT 4 può cau-
sare una reazione chimica nociva.
Evitare infiltrazioni d’ac qua o d i
pol-
vere nel serbatoio li qui do freni du-
rante il rifornimento. L’ac qua causa
una notevole ri duzione del punto di
ebollizione del li qui do e può provo-
care il “vapor lock”, e lo sporco può
intasare le valvole dell’unità i drauli-
ca ABS.
ATTENZIONE
HCA17641
Il li qui do freni può d anneggiare le super-
fici verniciate o le parti in plastica. Pulire
sempre imme diatamente l’eventuale li-
q ui do versato.Poiché le pastiglie freni si consumano, è
normale che il livello liquido freni diminuisca
gradualmente. Se il livello del liquido freni è
basso è possibile che le pastiglie dei freni
siano usurate e/o che vi sia una perdita nel
circuito freni; pertanto, assicurarsi di con- trollare il livello d’usura delle pastiglie dei
freni e la presenza di perdite nel circuito fre-
ni. Se il livello del liquido freni cala improv-
visamente, fare controllare il mezzo da un
concessionario Yamaha prima di continua-
re a utilizzarlo.
1. Riferimento di livello min.Li
qui do freni prescritto secon do
specifica: DOT 4
1
UBEHHAH0.book Page 24 Tuesday, January 12, 2021 11:11 AM
Page 76 of 104
Manutenzione e regolazione perio diche
6-25
6
HAU22734
Cambio del li qui do freniFar cambiare il liquido freni da un conces-
sionario Yamaha ogni 2 anni. Inoltre, fare
sostituire le guarnizioni di tenuta delle pom-
pe e delle pinze freno, nonché i tubi freno,
agli intervalli elencati qui di seguito o prima
nel caso in cui presentino danni o perdite.
Guarnizioni di tenuta freno: ogni 2 anni
Tubi freni: ogni 4 anni
HAU22762

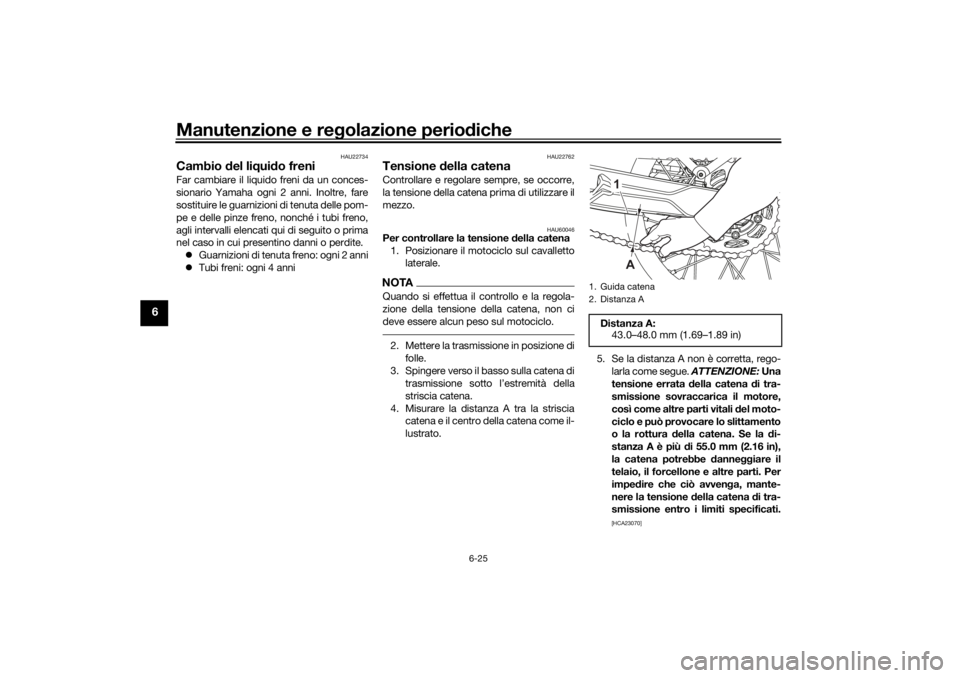

Tensione della catenaControllare e regolare sempre, se occorre,
la tensione della catena prima di utilizzare il
mezzo.
HAU60046
Per controllare la tensione della catena
1. Posizionare il motociclo sul cavalletto laterale.NOTAQuando si effettua il controllo e la regola-
zione della tensione della catena, non ci
deve essere alcun peso sul motociclo.2. Mettere la trasmissione in posizione di
folle.
3. Spingere verso il basso sulla catena di trasmissione sotto l’estremità della
striscia catena.
4. Misurare la distanza A tra la striscia catena e il centro della catena come il-
lustrato. 5. Se la distanza A non è corretta, rego-
larla come segue. ATTENZIONE: Una
tensione errata della catena di tra-
smissione sovraccarica il motore,
così come altre parti vitali del moto-
ciclo e può provocare lo slittamento
o la rottura della catena. Se la di-
stanza A è più di 55.0 mm (2.16 in),
la catena potrebbe danne ggiare il
telaio, il forcellone e altre parti. Per
impe dire che ciò avven ga, mante-
nere la tensione della catena di tra-
smissione entro i limiti specificati.
[HCA23070]
1. Guida catena
2. Distanza ADistanza A: 43.0–48.0 mm (1.69–1.89 in)
1
A
UBEHHAH0.book Page 25 Tuesday, January 12, 2021 11:11 AM
Page 77 of 104
Manutenzione e regolazione perio diche
6-26
6
HAU59921
Per re golare la tensione d ella catena
Rivolgersi a un concessionario Yamaha pri-
ma di regolare la te nsione della catena.
1. Allentare il controdado su entrambi i lati del forcellone, e poi allentare il
dado perno ruota.
2. Per tendere la catena di trasmissione, girare il dado di regolazione tensione
della catena su ciascuna estremità del
forcellone in direzione (a). Per allentare
la catena di trasmissione, girare il
dado di regolazione su entrambe le
estremità del forcellone in direzione
(b), e poi spingere la ruota posteriore
in avanti.
NOTAUtilizzando i riferimenti d’allineamento su
ciascun lato del forcellone, accertarsi che
entrambe le piastre tendicatena siano nella
stessa posizione per un allineamento cor-
retto della ruota.
3. Stringere il dado perno ruota, e poi
stringere i controdadi alle coppie di
serraggio secondo specifica.
4. Verificare che le piastre tendicatena siano nella stessa posizione, la tensio-
ne della catena sia regolata corretta-
mente, e che la catena di trasmissione
si muova in modo uniforme.

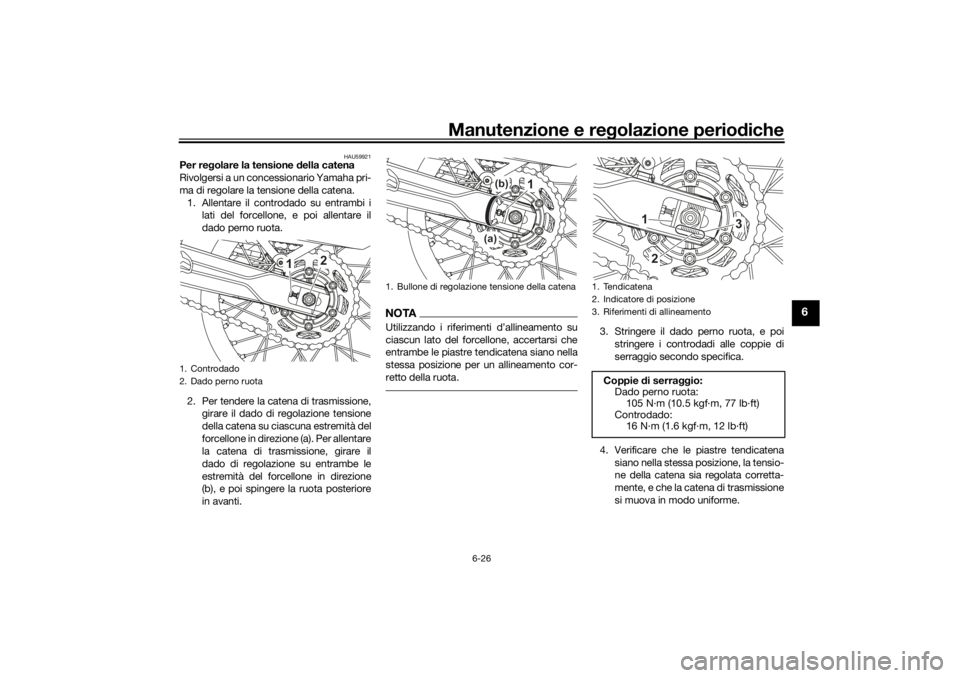

1. Controdado
2. Dado perno ruota
2
1
1. Bullone di regolazione tensione della catena
1
(b)
(a)
1. Tendicatena
2. Indicatore di posizione
3. Riferimenti di allineamento
Coppie di serra ggio:
Dado perno ruota: 105 N·m (10.5 kgf·m, 77 lb·ft)
Controdado: 16 N·m (1.6 kgf·m, 12 lb·ft)
2
3
1
UBEHHAH0.book Page 26 Tuesday, January 12, 2021 11:11 AM
Page 78 of 104
Manutenzione e regolazione perio diche
6-27
6
HAU23027
Pulizia e lubrificazione della ca-
tena di trasmissioneSi deve pulire e lubrificare la catena di tra-
smissione agli intervalli specificati nella ta-
bella della manutenzione periodica e
lubrificazione, altrimenti si usura rapida-
mente, specialmente se si percorrono zone
molto umide o polverose. Eseguire la ma-
nutenzione della catena di trasmissione
come segue.ATTENZIONE
HCA10584
Si deve lubrificare la catena di trasmis-
sione dopo il lava ggio del motociclo,
l’utilizzo dello stesso sotto la pio ggia o in
zone umi de.1. Pulire la catena di trasmissione con un
apposito detergente e una spazzola
soffice. ATTENZIONE: Per prevenire
il danne ggiamento deg li O-rin g, non
pulire la catena d i trasmissione con
macchine di lava ggio a g etti di va-
pore o di ac qua a d alta pressione, o
con solventi non appropriati.
[HCA11122]
2. Asciugare la catena di trasmissione con un panno.
3. Lubrificare a fondo la catena di tra- smissione con un lubrificante specifi-
co per catene a O-ring. ATTENZIONE:
Non usare olio moto-
re o qualsiasi altro lubrificante per
la catena di trasmissione, in q uanto
potrebbero contenere sostanze
che danne ggiano gli O-rin g.
[HCA11112] HAU23098
Controllo e lubrificazione
dei caviPrima di utilizzare il mezzo, controllare
sempre il funzionamento di tutti i cavi di co-
mando e le condizioni dei cavi, e lubrificare
le estremità cavi, se necessario. Se un cavo
è danneggiato o non si muove agevolmen-
te, farlo controllare o sostituire da un con-
cessionario Yamaha. AVVERTENZA!
Eventuali danni al corpo esterno dei cavi
possono comportare l’arru gginimento
d ei cavi all’interno e interferire sul movi-
mento dei cavi stessi. Se i cavi sono dan-
ne ggiati, sostituirli al più presto
possibile per prevenire con dizioni di
mancata sicurezza.
[HWA10712]
Lubrificante consi gliato:
Lubrificante per cavi Yamaha o altro
lubrificante per cavi idoneo
UBEHHAH0.book Page 27 Tuesday, January 12, 2021 11:11 AM
Page 79 of 104
Manutenzione e regolazione perio diche
6-28
6
HAU23115
Controllo e lubrificazione d ella
manopola e del cavo accelerato-
rePrima di ogni utilizzo, controllare sempre il
funzionamento della manopola accelerato-
re. Inoltre, si deve fa re lubrificare il cavo da
un concessionario Yamaha agli intervalli
specificati nella tabella di manutenzione
periodica.
Il cavo acceleratore è equipaggiato con una
copertura in gomma. Accertarsi che la co-
pertura sia installata correttamente. Anche
se installata correttamente, la copertura
non protegge completamente il cavo
dall’eventuale penetrazione di acqua. Per-
tanto, prestare attenzione a non versare ac-
qua direttamente sulla copertura o sul cavo
quando si lava il veicolo. Se il cavo o la co-
pertura si sporcano, pulirli con un panno
umido.
HAU44276
Controllo e lubrificazione dei pe-
d ali freno e cambioPrima di utilizzare il mezzo, controllare
sempre il funzionamento dei pedali freno e
cambio e lubrificare, se necessario, i perni
di guida dei pedali.

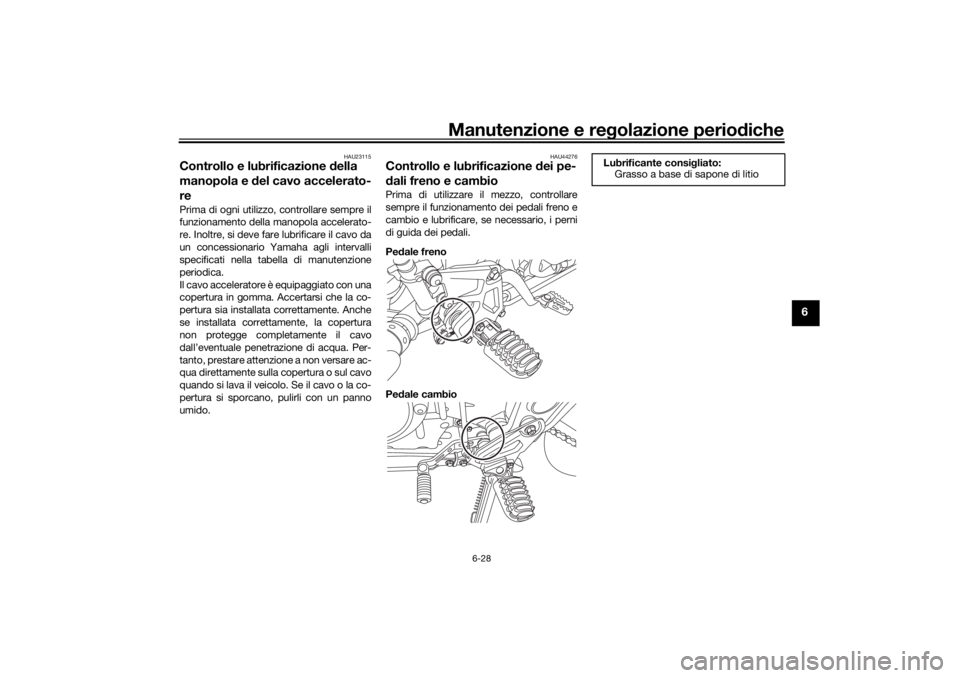

Pe dale freno
Pe dale cambio
Lubrificante consi gliato:
Grasso a base di sapone di litio
UBEHHAH0.book Page 28 Tuesday, January 12, 2021 11:11 AM
Page 80 of 104
Manutenzione e regolazione perio diche
6-29
6
HAU23144
Controllo e lubrificazione delle
leve freno e frizionePrima di utilizzare il mezzo, controllare
sempre il funzionamento delle leve freno e
frizione e lubrificare, se necessario, i perni
di guida delle leve.

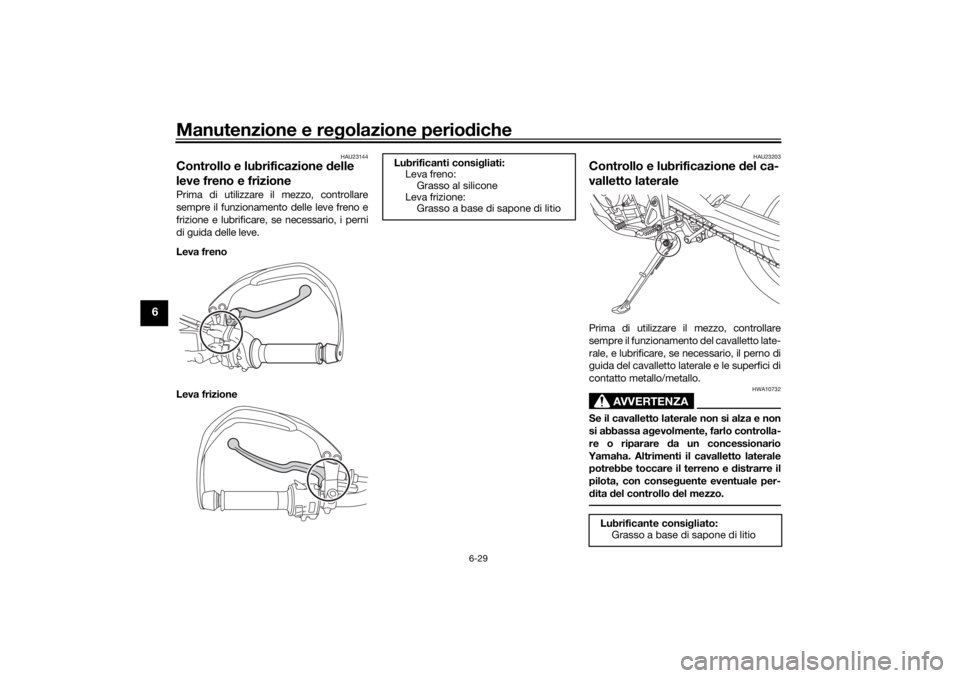

Leva freno
Leva frizione
HAU23203
Controllo e lubrificazione del ca-
valletto lateralePrima di utilizzare il mezzo, controllare
sempre il funzionamento del cavalletto late-
rale, e lubrificare, se necessario, il perno di
guida del cavalletto laterale e le superfici di
contatto metallo/metallo.
AVVERTENZA
HWA10732
Se il cavalletto laterale non si alza e non
si abbassa a gevolmente, farlo controlla-
re o riparare da un concessionario
Yamaha. Altrimenti il cavalletto laterale potrebbe toccare il terreno e d istrarre il
pilota, con conse guente eventuale per-
d ita del controllo del mezzo.
Lubrificanti consi gliati:
Leva freno:
Grasso al silicone
Leva frizione: Grasso a base di sapone di litio
Lubrificante consi gliato:
Grasso a base di sapone di litio
UBEHHAH0.book Page 29 Tuesday, January 12, 2021 11:11 AM
