Manutenzione e regolazione perio diche
6-30
6
HAU23252
Lubrificazione della sospensione
posterioreI perni di guida della sospensione posterio-
re devono essere lubrificati da un conces-
sionario Yamaha agli intervalli specificati
nella tabella di lubrificazione e manutenzio-
ne periodica.
HAUM1653
Lubrificazione d ei perni del for-
celloneSi devono fare lubrificare i perni di guida del
forcellone da un concessionario Yamaha
agli intervalli specificati nella tabella di ma-
nutenzione e lubrificazione periodica.
HAU23273
Controllo della forcellaSi devono controllare le condizioni ed il fun-
zionamento della forcella come segue agli
intervalli specificati nella tabella della ma-
nutenzione periodica e lubrificazione.
Per controllare le con dizioni
Controllare che i tubi di forza non presenti-
no graffi, danneggiamenti o eccessive per-
dite di olio.
Per controllare il funzionamento
1. Posizionare il veicolo su una superficie piana e mantenerlo diritto.
AVVERTENZA! Per evitare infortuni,
supportare fermamente il veicolo in
mo do che non ci sia pericolo che si
ribalti.
[HWA10752]
2. Azionando il freno anteriore, premere
con forza il manubrio diverse volte
verso il basso per verificare se la for-
cella si comprime e si estende regolar-
mente.
Lubrificante consi
gliato:
Grasso a base di sapone di litio
Lubrificante consi gliato:
Grasso a base di sapone di litio
UBEHHAH0.book Page 30 Tuesday, January 12, 2021 11:11 AM
Page 82 of 104
Manutenzione e regolazione perio diche
6-31
6
ATTENZIONE
HCA10591
Se la forcella è d anneggiata o non fun-
ziona a gevolmente, farla controllare o ri-
parare da un concessionario Yamaha.
HAU23285
Controllo dello sterzoSe usurati o allentati, i cuscinetti dello ster-
zo possono essere fonte di pericoli. Pertan-
to si deve controllare il funzionamento dello
sterzo come segue agli intervalli specificati
nella tabella della manutenzione periodica
e lubrificazione.
1. Sollevare da terra la ruota anteriore. (Vedere pagina 6-36.) AVVERTENZA!
Per evitare infortuni, supportare
fermamente il veicolo in mo do che
non ci sia pericolo che si ribalti.
[HWA10752]
2. Tenere le estremità inferiori degli steli forcella e cercare di muoverli in avanti
e all’indietro. Se si sente del gioco,
fare controllare o riparare lo sterzo da
un concessionario Yamaha.
HAU23292
Controllo dei cuscinetti ruoteSi devono controllare i cuscinetti ruota an-
teriore e posteriore agli intervalli specificati
nella tabella della manutenzione periodica
e lubrificazione. Se c’è del gioco nel mozzo
ruota, o se la ruota non gira agevolmente,
fare controllare i cuscinetti ruote da un con-
cessionario Yamaha.
UBEHHAH0.book Page 31 Tuesday, January 12, 2021 11:11 AM
Page 83 of 104
Manutenzione e regolazione perio diche
6-32
6
HAU50292
BatteriaLa batteria si trova sotto la sella. (Vedere
pagina 3-20.)
Questo modello è equipaggiato con una
batteria ricaricabile con valvola di sicurezza
VRLA (Valve Regulated Lead Acid). Non oc-
corre controllare l’elettrolito o aggiungere
acqua distillata. Tuttavia, occorre controlla-
re i collegamenti dei cavi batteria e, se ne-
cessario, stringerli.
AVVERTENZA
HWA10761
Il liqui do della batteria è velenoso e
pericoloso, in q uanto contiene aci-
d o solforico che provoca ustioni
g ravi. Evitare qualsiasi contatto con
la pelle, g li occhi o gli abiti e prote g- g
ere sempre gli occhi q uando si la-
vora vicino alle batterie. In caso di
contatto, ese guire i se guenti prov-
ve dimenti di PRONTO SOCCORSO.
CONTATTO ESTERNO: Sciac-
quare con molta ac qua.
CONTATTO INTERNO: Bere gran di q uantità di ac qua o latte e
chiamare immed iatamente un
me dico.
OCCHI: Sciac quare con ac qua
per 15 minuti e ricorrere imme-
d iatamente a d un me dico.
Le batterie pro ducono gas i dro ge-
no esplosivo. Pertanto tenere le
scintille, le fiamme, le si garette ecc.
lontane dalla batteria e provve dere
a d una ventilazione a deg ua
ta quan-
d o si carica la batteria in ambienti
chiusi.
TENERE QUESTA E TUTTE LE BAT-
TERIE FUORI DALLA PORTATA DEI
BAMBINI.
Per caricare la batteria
Fare caricare al più presto possibile la bat-
teria da un concessionario Yamaha, se
sembra che si sia scaricata. Tenere presen-
te che la batteria tende a scaricarsi più ra-
pidamente se il veicolo è equipaggiato con
accessori elettrici optional.
ATTENZIONE
HCA16522
Per caricare una batteria ricaricabile con
valvola di sicurezza VRLA (Valve Re gula-
te d Lea d Acid ), occorre un caricabatte-
ria speciale (a tensione costante). Se si
utilizza un caricabatteria convenzionale
si danne ggia la batteria.Rimessa ggio della batteria
1. Se non si intende utilizzare il veicolo per oltre un mese, togliere la batteria
dal mezzo, caricarla completamente e
poi riporla in un ambiente fresco e
asciutto. ATTENZIONE: Quando si
rimuove la batteria, accertarsi che il
blocchetto accensione sia spento,
poi scolle gare il cavo ne gativo pri-
ma di scolle gare il cavo positivo.
[HCA16304]
2. Se la batteria resta inutilizzata per più
di due mesi, controllarla almeno una
volta al mese e caricarla completa-
mente se è necessario.
3. Caricare completa mente la batteria
prima dell’installazione.
ATTENZIONE: Quando si installa la
batteria, accertarsi che il blocchet-
to accensione sia spento, poi colle-
g are il cavo positivo prima di
colle gare il cavo ne gativo.
[HCA16842]
1. Batteria
2. Cavo negativo batteria (nero)
3. Cavo positivo batteria (rosso)
1
2
3
UBEHHAH0.book Page 32 Tuesday, January 12, 2021 11:11 AM
Page 84 of 104
Manutenzione e regolazione perio diche
6-33
6
4. Dopo l’installazione, verificare che i
cavi batteria siano collegati corretta-
mente ai terminali batteria.ATTENZIONE
HCA16531
Tenere la batteria sempre carica. Se si
ripone una batteria scarica, si possono
provocare danni permanenti alla stessa.
HAU47176
Sostituzione dei fusibiliIl fusibile principale e le scatole fusibili che
contengono i fusibili dei circuiti individuali si
trovano sotto la sella. (Vedere pagina 3-20.)NOTAPer accedere al fusibile principale, togliere
il coperchio del relè avviamento come illu-
strato.
Se un fusibile è bruciato, sostituirlo come
segue.
1. Girare la chiave su “OFF” e spegnere
il circuito elettrico in questione.
1. Coperchio relè avviamento
2. Scatola fusibili
3. Fusibile principale di riserva
4. Fusibile principale
2
3
4
1
1. Fusibile del solenoide ABS
2. Fusibile motorino ABS
3. Fusibile luci d’emergenza
4. Fusibile accessorio
5. Fusibile ausiliario
6. Fusibile centralina ABS
7. Fusibile dell’accensione
8. Fusibile sistema di segnalazione
9. Fusibile faro
10.Fusibile dell’impianto di iniezione carburan-te
11.Fusibile di backup (per orologio digitale e si- stema immobilizzatore)
12.Fusibile motorino ventola radiatore
13.Fusibile di riserva
89
7
123456
101112
13
13
UBEHHAH0.book Page 33 Tuesday, January 12, 2021 11:11 AM
Page 85 of 104
Manutenzione e regolazione perio diche
6-34
6
2. Togliere il fusibile bruciato ed installa-
re un fusibile nuovo dell’amperaggio
secondo specifica. AVVERTENZA!
Non utilizzare un fusibile di ampe-
ra ggio superiore a quello consi glia-
to per evitare di provocare d anni
estesi all’impianto elettrico e d
eventualmente un incen dio.
[HWA15132]
3. Girare la chiave su “ON” ed accendere
il circuito elettrico in questione per
controllare se l’apparecchiatura fun-
ziona. 4. Se nuovamente il fusibile brucia subi-
to, fare controllare l’impianto elettrico
da un concessionario Yamaha.
Fusibili secon
do specifica:
Fusibile principale:
30.0 A
Fusibile ausiliario: 2.0 A
Fusibile del faro: 10.0 A
Fusibile dell’impianto di segnalazio-
ne: 7.5 A
Fusibile delle luci di emergenza:
7.5 A
Fusibile dell’accensione: 10.0 A
Fusibile motorino ventola radiatore: 10.0 A
Fusibile dell’impianto di iniezione
carburante: 10.0 A
Fusibile di backup:
7.5 A
Fusibile del motorino dell’ABS: 30.0 A
Fusibile della centralina dell’ABS: 7.5 A
Fusibile del solenoide ABS:
20.0 A
UBEHHAH0.book Page 34 Tuesday, January 12, 2021 11:11 AM
Page 86 of 104
Manutenzione e regolazione perio diche
6-35
6
HAUN2261
Luci veicoloQuesto modello è dotato di luci LED per i
fari, le luci di posizione anteriore e la lampa-
da biluce fanalino/stop. Se una luce non si
accende, controllare il fusibile e fare con-
trollare il veicolo da un concessionario
Yamaha.ATTENZIONE
HCA16581
Non attaccare nessun tipo di pellicola
colorata o di a desivo sulla lente faro.
HAU24182
Lampa da biluce fanalino/stopQuesto modello è equipaggiato con una
lampada biluce fanalino/stop a LED.
Se la lampada biluce fanalino/stop non si
accende, farla controllare da un concessio-
nario Yamaha.
HAU24205
Sostituzione della lampa da in di-
catore di d irezione1. Togliere la lente indicatore di direzione
togliendo la vite.
2. Togliere la lampada bruciata premen- dola e girandola in senso antiorario.
1. Faro
2. Luce di posizione anteriore
1
2
2
1. Coppetta indicatore di direzione
2. Vite
1. Lampadina indicatore di direzione
1
2
1
UBEHHAH0.book Page 35 Tuesday, January 12, 2021 11:11 AM
Page 87 of 104
Manutenzione e regolazione perio diche
6-36
6
3. Inserire una lampada nuova nel porta-
lampada con cavetto, premerla e poi
girarla in senso orario fino a quando si
blocca.
4. Installare la coppetta installando la vi-
te. ATTENZIONE: Non stringere ec-
cessivamente la vite, altrimenti la
lente potrebbe rompersi.
[HCA11192] HAU24331
Luce tar
gaSe la luce targa non si accende, fare con-
trollare il circuito elettrico da un concessio-
nario Yamaha o sostituire la lampada.
HAUM4290
Soste gno del motocicloQuesto modello non è dotato di cavalletto
centrale. Utilizzare cavalletti per la manu-
tenzione quando si tolgono le ruote anterio-
re o posteriore o quando si esegue
qualsiasi altro intervento di manutenzione
che necessiti di tenere il motociclo diritto.
Prima di iniziare qualsiasi lavoro di manu-
tenzione, controllare che il motociclo sia in
una posizione stabile ed in piano.ATTENZIONE
HCAM1210
Tog liere i supporti per la manutenzione
d el braccio posteriore (accessorio) dopo
aver utilizzato il cavalletto per la manu-
tenzione.1. Cavalletto per manutenzione (esempio)
1
UBEHHAH0.book Page 36 Tuesday, January 12, 2021 11:11 AM
Page 88 of 104
Manutenzione e regolazione perio diche
6-37
6
Se non si tol gono i supporti del braccio
posteriore, si rischia che tocchino l’im-
pianto d i scarico causan do d anni.
HAU25872
Ricerca e d eliminazione guastiSebbene i motocicli Yamaha subiscano un
rigoroso controllo prima della spedizione
dalla fabbrica, si possono verificare dei
guasti durante il funzionamento. Eventuali
problemi nei sistemi di alimentazione del
carburante, di compressione o di accensio-
ne, per esempio, possono provocare diffi-
coltà all’avviamento o perdite di potenza.

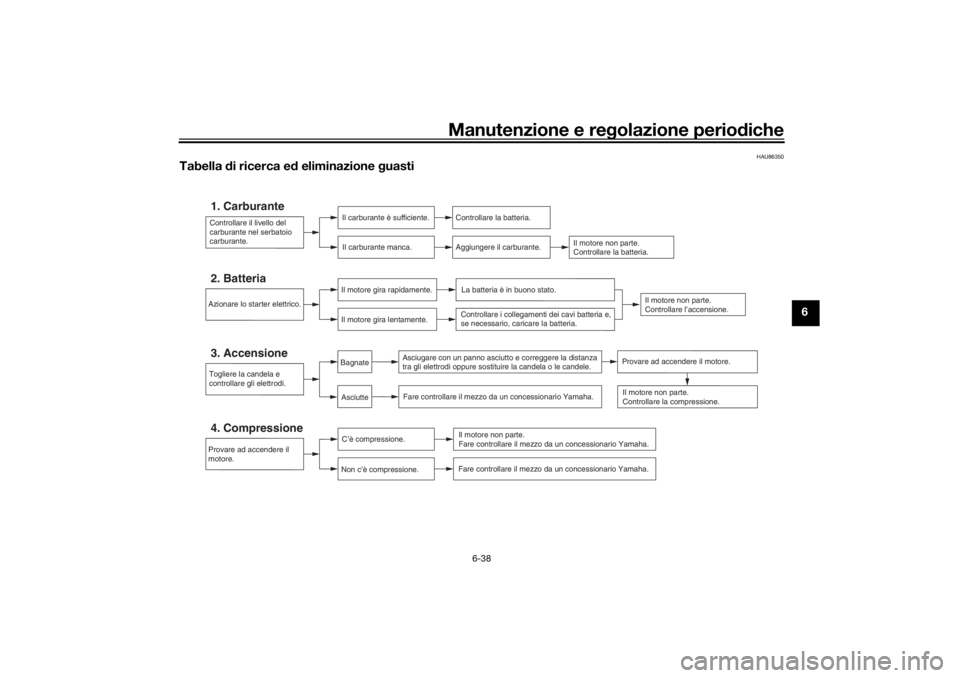

Le tabelle di ricerca ed eliminazione guasti
che seguono rappresentano una guida ra-
pida e facile per controllare questi impianti
vitali. Tuttavia, se il motociclo dovesse ri-
chiedere riparazioni, consigliamo di portar-
lo da un concessionario Yamaha, i cui
tecnici esperti sono in possesso degli at-
trezzi, dell’esperienza e delle nozioni ne-
cessari per l’esecuzione di una corretta
manutenzione del motociclo.
Usare soltanto ricambi originali Yamaha. Le
imitazioni possono essere simili ai ricambi
originali Yamaha, ma spesso sono di quali-
tà inferiore, hanno durata minore e possono
provocare riparazioni costose.
AVVERTENZA
HWA15142
Quan do si controlla l’impianto del carbu-
rante, non fumare, e d accertarsi che non
ci siano fiamme libere o scintille nelle vi-
cinanze, comprese le fiamme pilota di scal
daacq ua o fornaci. La benzina o i va-
pori di benzina possono accen dersi o
esplod ere, provocan do gravi infortuni o
d anni materiali.
UBEHHAH0.book Page 37 Tuesday, January 12, 2021 11:11 AM
Page 89 of 104
Manutenzione e regolazione perio diche
6-38
6
HAU86350
Tabella di ricerca e d eliminazione guasti
Controllare il livello del
carburante nel serbatoio
carburante.1. Carburante
Il carburante è sufficiente.
Il carburante manca.
Controllare la batteria.
Aggiungere il carburante.
Il motore non parte.
Controllare la batteria.
Il motore non parte.
Controllare l’accensione.
Provare ad accendere il
motore.4. Compressione
C’è compressione.
Non c’è compressione.
Fare controllare il mezzo da un concessionario Yamaha.Il motore non parte.
Fare controllare il mezzo da un concessionario Yamaha.
Togliere la candela e
controllare gli elettrodi.3. Accensione
Asciugare con un panno asciutto e correggere la distanza
tra gli elettrodi oppure sostituire la candela o le candele. Fare controllare il mezzo da un concessionario Yamaha.
Il motore non parte.
Controllare la compressione.
AsciutteBagnate
Provare ad accendere il motore.
Azionare lo starter elettrico.2. Batteria
Il motore gira rapidamente.
Il motore gira lentamente.
La batteria è in buono stato.Controllare i collegamenti dei cavi batteria e,
se necessario, caricare la batteria.
UBEHHAH0.book Page 38 Tuesday, January 12, 2021 11:11 AM
Page 90 of 104
Manutenzione e regolazione perio diche
6-39
6
HAU86420

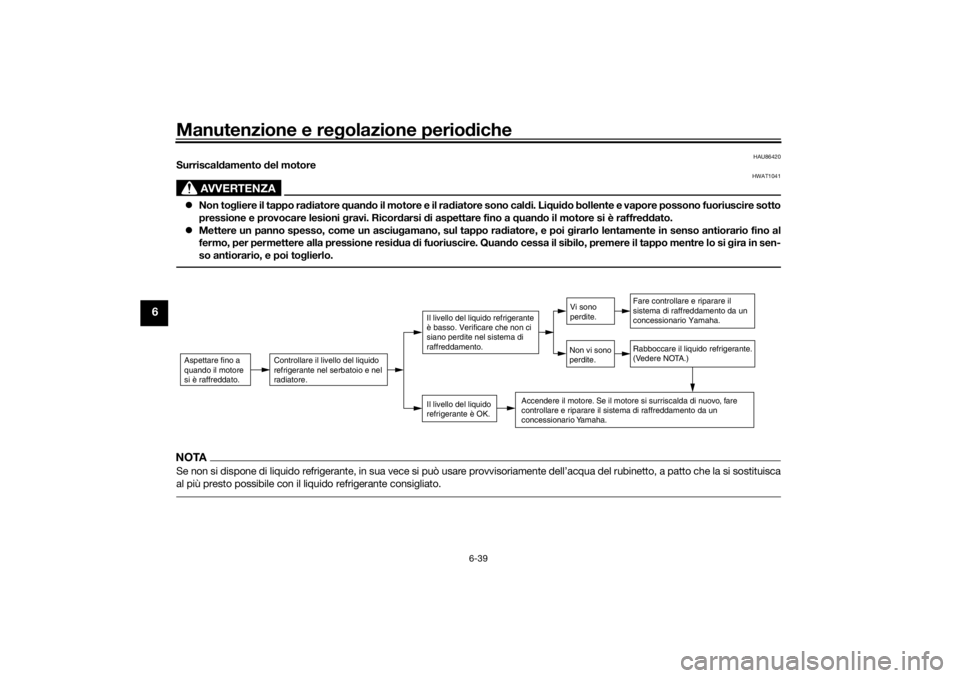

Surriscal damento del motore
AVVERTENZA
HWAT1041
Non to gliere il tappo rad iatore quand o il motore e il ra diatore sono cal di. Li qui do bollente e vapore possono fuoriuscire sotto
pressione e provocare lesioni gravi. Ricor darsi di aspettare fino a q uando il motore si è raffre ddato.
Mettere un panno spesso, come un asciu gamano, sul tappo ra diatore, e poi girarlo lentamente in senso antiorario fino al
fermo, per permettere alla pressione resi dua di fuoriuscire. Quan do cessa il sibilo, premere il tappo mentre lo si gira in sen-
so antiorario, e poi to glierlo.NOTASe non si dispone di liquido refrigerante, in sua vece si può usare provvisoriamente dell’acqua del rubinetto, a patto che la s i sostituisca
al più presto possibile con il liquido refrigerante consigliato.Aspettare fino a
quando il motore
si è raffreddato.
Controllare il livello del liquido
refrigerante nel serbatoio e nel
radiatore.
Il livello del liquido
refrigerante è OK.Il livello del liquido refrigerante
è basso. Verificare che non ci
siano perdite nel sistema di
raffreddamento.
Fare controllare e riparare il
sistema di raffreddamento da un
concessionario Yamaha.
Rabboccare il liquido refriger ante.
(Vedere NOTA.)
Accendere il motore. Se il motore si surriscalda di n uovo, fare
controllare e ripar are il sistema di raffreddamento da un
concessionario Y amaha.
Vi sono
perdite.
Non vi sono
perdite.
UBEHHAH0.book Page 39 Tuesday, January 12, 2021 11:11 AM
