YAMAHA TMAX 2003 Manuale de Empleo (in Spanish)

6-37
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6
SAU02990
Cuadros de identificación de averíasCuadros de identificación de averías
Problemas de arranque o reducción de las prestaciones del motorSW000125
Xr
Mantenga siempre alejadas las llamas y no fume mientras revise o trabaje en el sistema de combustible.
2. Compresión
3. Encendido
4. Batería 1. Gasolina
Hay suficiente
gasolina.
No hay gasolina.Compruebe la compresión.
Ponga
gasolina.
Accione el arranque
eléctrico.Hay compresión.
No hay compresión.Compruebe el encendido.
Haga revisar el vehículo en un
concesionario Yamaha.
Desmonte las bujías y
compruebe los electrodos.Mojadas
SecaLímpielas con un trapo seco y corrija la distancia
entre electrodos de las bujías o cámbielas.
Haga revisar el vehículo en un concesionario
Yamaha.Ponga el acelerador a medio gas y accione
el arranque eléctrico.
El motor no arranca. Compruebe la batería.
Accione el arranque eléctrico.El motor gira rápidamente.
El motor gira lentamente.La batería está bien.
Compruebe las conexiones de
los cables de la batería y cargue
ésta según sea necesario.
El motor no arranca. Compruebe la compresión.
El motor no arranca. Haga revisar el vehículo
en un concesionario Yamaha.
Compruebe el nivel de
gasolina en el depósito.
5GJ-28199-S2 9/12/02 1:33 PM Page 80

6-38
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6
Recalentamiento del motorSW000070
Xr
8No quite el tapón del radiador cuando el motor y el radiador estén calientes. Puede salir un chorro a presión de
líquido y vapor calientes y provocar graves lesiones. Espere hasta que se haya enfriado el motor.
8Después de quitar el tornillo de retención del tapón del radiador coloque un trapo grueso, como una toalla, sobre
él; luego gire lentamente el tapón en el sentido contrario al de las agujas del reloj hasta el tope para que se libere
toda la presión residual. Cuando deje de oírse el silbido, presione el tapón hacia abajo mientras lo gira en el senti-
do contrario al de las agujas del reloj y luego extráigalo.
Espere hasta que
se haya enfriado
el motor.Compruebe el nivel de líquido
refrigerante en el depósito y en
el radiador.
El nivel de líquido
refrigerante es correcto. El nivel de líquido refrigerante está
bajo. Verifique si existen fugas en
el sistema de refrigeración.
No hay
fugas.Hay una
fuga.
Haga revisar y reparar el sistema
de refrigeración en un
concesionario Yamaha.
Añada líquido refrigerante.
(Véase NOTA.)
Arranque el motor. Si el motor se recalienta de nuevo
haga revisar y reparar el sistema de refrigeración en un
concesionario Yamaha.
NOTA:
Si no dispone de líquido refrigerante, puede utilizar agua del grifo en su lugar de forma provisional, siempre que la cambie por
el líquido refrigerante recomendado lo antes posible.
5GJ-28199-S2 9/12/02 1:33 PM Page 81

5GJ-28199-S2 9/12/02 1:33 PM Page 82

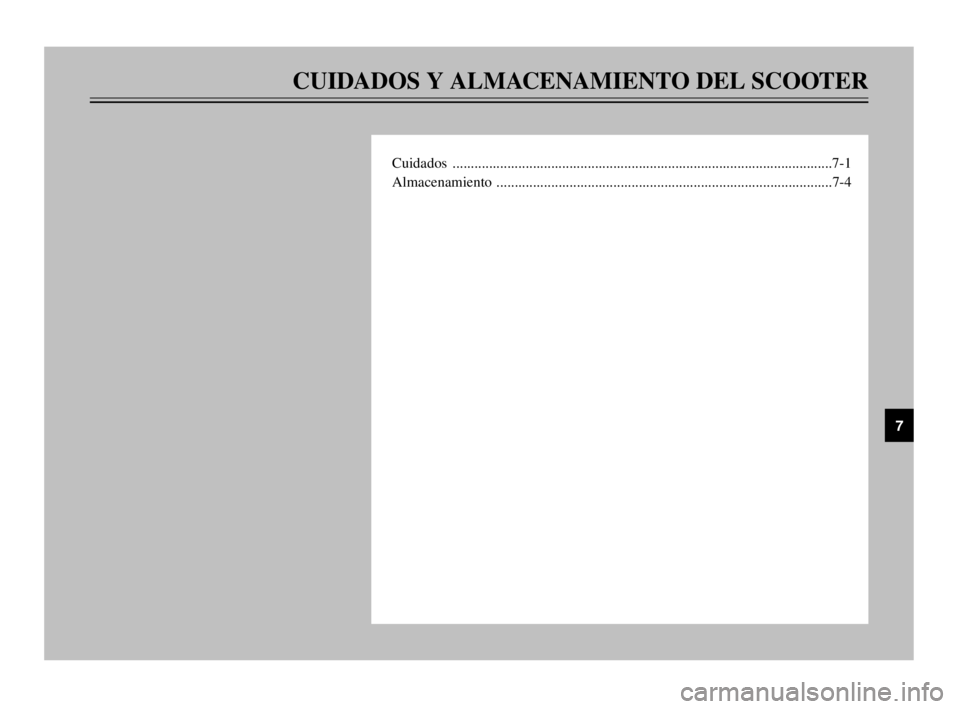

CUIDADOS Y ALMACENAMIENTO DEL SCOOTER
Cuidados ........................................................................................................7-1
Almacenamiento ............................................................................................7-4
7
5GJ-28199-S2 9/12/02 1:33 PM Page 83

7-1
SAU03873
CUIDADOS Y ALMACENAMIENTO DEL SCOOTER
7
CuidadosCuidados
Si bien el diseño abierto de un scooter
revela el atractivo de la tecnología,
también la hace más vulnerable. El
óxido y la corrosión pueden desarro-
llarse incluso cuando se utilizan com-
ponentes de alta tecnología. Un tubo de
escape oxidado puede pasar desaperci-
bido en un coche, pero afea el aspecto
general de un scooter. El cuidado fre-
cuente y adecuado no sólo se ajusta a
los términos de la garantía, sino que
además mantiene la buena imagen del
scooter, prolonga su vida útil y optimi-
za sus prestaciones.Antes de limpiarlo
1. Cubra la salida del silenciador con
una bolsa de plástico cuando el
motor se haya enfriado.
2. Verifique que todas las tapas y
cubiertas, así como todos los aco-
pladores y conectores eléctricos,
incluidas las tapas de bujía, estén
bien apretados.
3. Elimine la suciedad incrustada,
como pueden ser los restos de
aceite quemado sobre el cárter,
con un desengrasador y un cepillo,
pero no aplique nunca tales pro-
ductos sobre los sellos, las juntas y
los ejes de las ruedas. Enjuague
siempre la suciedad y el desengra-
sador con agua.LimpiezaSCA00011
bB
8No utilice limpiadores de ruedas
con alto contenido de ácido,
especialmente para las ruedas de
radios. Si utiliza tales productos
para la suciedad difícil de elimi-
nar, no deje el limpiador sobre la
zona afectada durante más tiem-
po del que figure en las instruc-
ciones. Asimismo, enjuague
completamente la zona con
agua, séquela inmediatamente y
a continuación aplique un pro-
tector en aerosol contra la corro-
sión.
8Una limpieza inadecuada puede
dañar parabrisas, carenados,
paneles y otras piezas de plásti-
co. Para limpiar el plástico utili-
ce únicamente un trapo suave y
limpio o un esponja con un
detergente suave y agua.
5GJ-28199-S2 9/12/02 1:33 PM Page 84

7-2
CUIDADOS Y ALMACENAMIENTO DEL SCOOTER
7
8No utilice productos químicos
fuertes para las piezas de plásti-
co. Evite utilizar trapos o espon-
jas que hayan estado en contacto
con productos de limpieza fuer-
tes o abrasivos, disolventes o
diluyentes, combustible (gasoli-
na), desoxidantes o antioxidan-
tes, líquido de frenos, anticonge-
lante o electrólito.
8No utilice aparatos de lavado a
alta presión o limpiadores de
chorro de vapor, ya que provo-
can infiltraciones y deterioro en
las zonas siguientes: juntas (de
cojinetes de rueda y basculante,
horquilla y frenos), componentes
eléctricos (acopladores, conecto-
res, instrumentos, interruptores
y luces), tubos respiraderos y
tubos de ventilación.8En los scooters dotados de para-
brisas: No utilice limpiadores
fuertes o esponjas duras que
pueden deslucirlos o rayarlos.
Algunos productos de limpieza
para plásticos pueden dejar
rayas sobre el parabrisas.
Pruebe el producto sobre un
pequeña pieza oculta para ase-
gurarse de que no deja marcas.
Si se raya el parabrisas, utilice
un pulimento de calidad para
plásticos después de lavarlo.
Después de una utilización normal
Elimine la suciedad con agua tibia, un
detergente suave y una esponja blanda
y limpia, aclarando luego completa-
mente con agua limpia. Utilice un cepi-
llo de dientes o de botellas para limpiar
los lugares de difícil acceso. La sucie-
dad incrustada y los insectos se elimi-
narán más fácilmente si se cubre la
zona con un trapo húmedo durante
unos minutos antes de limpiarla.Después de utilizar
lo con lluvia, junto
al mar o en calles donde se haya espar-
cido sal
La sal marina o las salpicaduras de
agua salada en las calles durante el
invierno resultan sumamente corrosivas
en combinación con el agua; observe el
procedimiento siguiente cada vez que
utilice la scooter con lluvia, junto al
mar o en calles donde se haya esparci-
do sal.
NOTA:
La sal esparcida en las calles durante el
invierno puede permanecer hasta bien
entrada la primavera.
1. Lave el scooter con agua fría y un
detergente suave cuando el motor
se haya enfriado.
SCA00012
bB
No utilice agua caliente, ya que incre-
menta la acción corrosiva de la sal.
2. Aplique un protector contra la
corrosión en aerosol sobre todas
las superficies de metal, incluidas
las superficies cromadas y chapa-
das con níquel, para prevenir la
corrosión.
5GJ-28199-S2 9/12/02 1:33 PM Page 85

7-3
CUIDADOS Y ALMACENAMIENTO DEL SCOOTER
7
Después de la limpieza
1. Seque el scooter con una gamuza
o un trapo absorbente.
2. Utilice un abrillantador de cromo
para dar brillo a las piezas de
cromo, aluminio y acero inoxida-
ble, incluido el sistema de escape.
(Con el abrillantador puede inclu-
so eliminarse la decoloración tér-
mica de los sistemas de escape de
acero inoxidable.)
3. Se recomienda aplicar un protector
contra la corrosión en aerosol
sobre todas las superficies de
metal, incluidas las superficies
cromadas y chapadas con níquel,
para prevenir la corrosión.
4. Utilice aceite en aerosol como lim-
piador universal para eliminar todo
resto de suciedad.
5. Retoque los pequeños daños en la
pintura provocados por piedras,
etc.6. Aplique cera a todas las superfi-
cies pintadas.
7. Deje que el scooter se seque por
completo antes de guardarlo o
cubrirlo.
SWA00002
Xr
8Verifique que no haya aceite o
cera en los frenos o en los neu-
máticos. Si es preciso, limpie los
discos y los forros de freno con
un limpiador normal de frenos
de disco o acetona, y lave los
neumáticos con agua tibia y un
detergente suave.
8Antes de utilizar el scooter prue-
be los frenos y su comporta-
miento en los cruces.
SCA00013
bB
8Aplique aceite en aerosol y cera
de forma moderada, eliminando
los excesos.
8No aplique nunca aceite o cera
sobre piezas de goma o de plásti-
co; trátelas con un producto
adecuado para su mantenimien-
to.
8Evite el uso de compuestos abri-
llantadores abrasivos que pue-
den desgastar la pintura.
NOTA:
Solicite consejo a un concesionario
Yamaha acerca de los productos que
puede utilizar.
5GJ-28199-S2 9/12/02 1:33 PM Page 86

7-4
CUIDADOS Y ALMACENAMIENTO DEL SCOOTER
7
Almacenamiento
Almacenamiento
Periodo corto
Guarde siempre el scooter en un lugar
fresco y seco y, si es preciso, protéjala
contra el polvo con una funda porosa.
SCA00015
bB
8Si guarda el scooter en un lugar
mal ventilado o lo cubre con una
lona cuando todavía esté moja-
do, el agua y la humedad pene-
trarán en su interior y se oxida-
rá.
8Para prevenir la corrosión, evite
sótanos húmedos, establos (por
la presencia de amoníaco) y
lugares en los que se almacenen
productos químicos fuertes.
Periodo largo
Antes de guardar el scooter durante
varios meses:
1. Observe todas las instrucciones
que se facilitan en el apartado
“Cuidados” de este capítulo.
2. Vacíe las cubetas del flotador del
carburador aflojando los tornillos
de drenaje; evitará así la acumula-
ción de posos de gasolina. Vierta
en el depósito de gasolina la gaso-
lina que haya vaciado.
3. Llene el depósito de gasolina y
añada estabilizador de gasolina (si
dispone de él) para evitar que el
depósito se oxide y la gasolina se
deteriore.
4. Observe los pasos siguientes para
proteger los cilindros, los aros de
pistón, etc. contra la corrosión.a. Desmonte las tapas de las bujías
y las bujías.
b. Vierta una cucharada de las de
té de aceite de motor por cada
uno de los orificios de las bují-
as.
c. Monte las tapas de las bujías en
las bujías y seguidamente colo-
que éstas sobre la culata para
que los electrodos queden en
contacto con masa. (Ello limita-
rá las chispas durante el paso
siguiente).
d. Haga girar varias veces el motor
con el arranque eléctrico. (Así
se cubrirán las paredes del cilin-
dro con aceite.)
e. Desmonte las tapas de bujía de
las bujías y monte éstas y sus
tapas.
SWA00003
Xr
Para evitar daños o lesiones por chis-
pas, conecte a masa los electrodos de
la bujía cuando haga girar el motor.
5GJ-28199-S2 9/12/02 1:33 PM Page 87

7-5
CUIDADOS Y ALMACENAMIENTO DEL SCOOTER
7
5. Engrase todos los cables de con-
trol y los puntos de pivote de las
palancas y pedales, así como el
caballete central/lateral.
6. Compruebe y, si es preciso, corrija
la presión de aire de los neumáti-
cos y luego levante el scooter de
forma que las dos ruedas queden
por encima del suelo.
Alternativamente, gire un poco las
ruedas cada mes para evitar que
los neumáticos se degraden en un
punto.
7. Cubra la salida del silenciador con
una bolsa de plástico para evitar
que penetre humedad.8. Desmonte la batería y cárguela
completamente. Guárdela en un
lugar fresco y seco y cárguela una
vez al mes. No guarde la batería en
un lugar excesivamente frío o
caliente (menos de 0 °C o más de
30 °C). Para más información rela-
tiva al almacenamiento de la bate-
ría, consulte la página 6-33.
NOTA:
Efectúe todas las reparaciones necesa-
rias antes de guardar el scooter.
5GJ-28199-S2 9/12/02 1:33 PM Page 88

ESPECIFICACIONES
Especificaciones ............................................................................................8-1
Tabla de conversión .......................................................................................8-5
8
5GJ-28199-S2 9/12/02 1:33 PM Page 89
