5-3
UTILIZACIÓN Y PUNTOS IMPORTANTES PARA LA CONDUCCIÓN
5
SAU00435
FrenadaFrenada
1. Cierre completamente el acelera-
dor.
2. Aplique simultáneamente los fre-
nos delantero y trasero aumentan-
do la presión de forma gradual.
SW000057
Xr
8Evite frenar fuerte o bruscamen-
te (en especial cuando esté incli-
nado hacia un lado), ya que el
scooter puede derrapar o volcar.
8Los pasos de nivel, las líneas de
separación de carriles, las plan-
chas de hierro en lugares en
obras y las tapas de alcantarilla
u otros servicios pueden ser muy
resbaladizos cuando están moja-
dos. Por lo tanto, reduzca la
velocidad cuando se aproxime a
dichos lugares y crúcelos con
precaución.
8Tenga en cuenta que frenar
sobre una calzada húmeda es
mucho más difícil.
8Conduzca despacio al bajar una
pendiente, ya que frenar puede
resultar muy difícil.
SAU04755
Consejos para reducir el
consumo de gasolina
Consumo de gasolina, consejos para reducirlo
El consumo de gasolina depende ene
gran medida del estilo de conducción.
Considere los consejos siguientes para
reducir el consumo de gasolina:
8Evite revolucionar mucho el motor
durante las aceleraciones.
8Evite revolucionar mucho el motor
en punto muerto.
8Pare el motor en lugar de dejarlo a
ralentí durante periodos prolonga-
dos (p. ej. en los atascos, en los
semáforos o en los pasos a nivel).
5GJ-28199-S2 9/12/02 1:33 PM Page 40

5-4
UTILIZACIÓN Y PUNTOS IMPORTANTES PARA LA CONDUCCIÓN
5
SAU01128
Rodaje del motorRodaje del motor
No existe un periodo más importante
para la vida del motor que el compren-
dido entre 0 y 1.600 km. Por esta
razón, debe leer atentamente el mate-
rial siguiente.
Puesto que el motor es nuevo, no lo
fuerce excesivamente durante los pri-
meros 1.600 km. Las diferentes piezas
del motor se desgastan y pulen hasta
sus holguras correctas de trabajo.
Durante este periodo debe evitar el fun-
cionamiento prolongado a todo gas o
cualquier condición que pueda provo-
car el recalentamiento del motor.
SAU03845*
0–1.000 km
Evite el funcionamiento prolongado a
más de 1/3 de gas.
1.000–1.600 km
Evite el funcionamiento prolongado a
más de 1/2 gas.
SCA00080
bB
A los 1.000 km de funcionamiento
debe cambiarse el aceite del motor y
sustituirse el cartucho de aceite.
A partir de 1.600 km
Ya puede utilizar el vehículo normal-
mente.
SC000049
bB
Si surge algún problema durante el
rodaje del motor lleve inmediata-
mente el vehículo a un concesionario
Yamaha para que lo revise.
SAU00460
EstacionamientoEstacionamiento
Cuando aparque, pare el motor y quite
la llave del interruptor principal.
SW000058
Xr
8El motor y el sistema de escape
pueden calentarse mucho; esta-
cione en un lugar en el que
resulte difícil que los peatones o
los niños puedan tocarlos.
8No estacione en una pendiente o
sobre suelo blando, ya que la
scooter puede volcar.
5GJ-28199-S2 9/12/02 1:33 PM Page 41

5GJ-28199-S2 9/12/02 1:33 PM Page 42

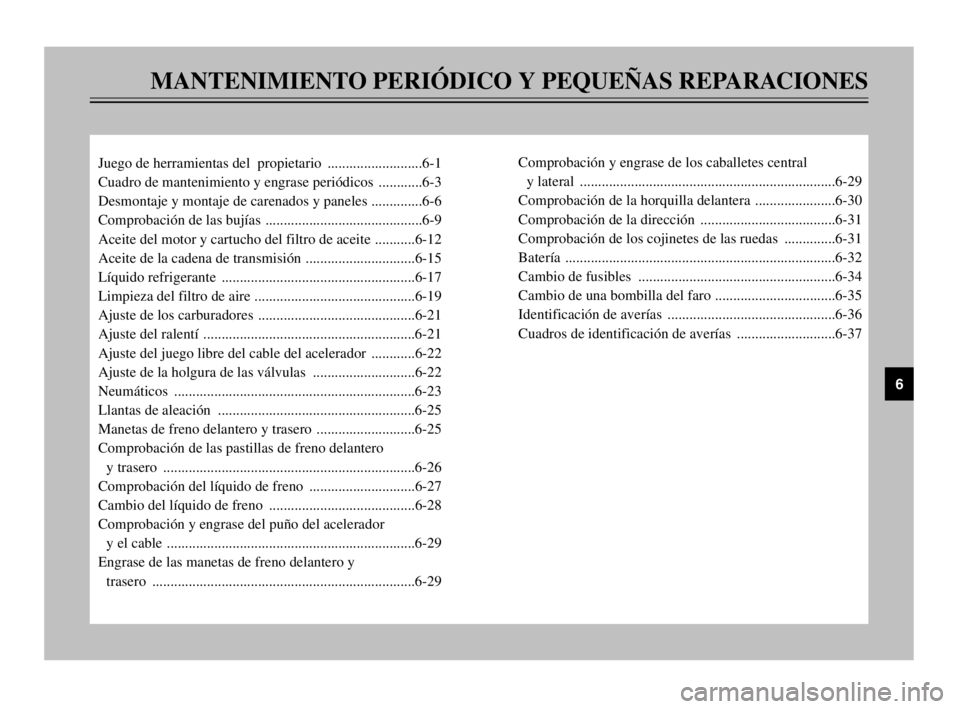

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
Juego de herramientas del propietario ..........................6-1
Cuadro de mantenimiento y engrase periódicos ............6-3
Desmontaje y montaje de carenados y paneles ..............6-6
Comprobación de las bujías ...........................................6-9
Aceite del motor y cartucho del filtro de aceite ...........6-12
Aceite de la cadena de transmisión ..............................6-15
Líquido refrigerante .....................................................6-17
Limpieza del filtro de aire ............................................6-19
Ajuste de los carburadores ...........................................6-21
Ajuste del ralentí ..........................................................6-21
Ajuste del juego libre del cable del acelerador ............6-22
Ajuste de la holgura de las válvulas ............................6-22
Neumáticos ..................................................................6-23
Llantas de aleación ......................................................6-25
Manetas de freno delantero y trasero ...........................6-25
Comprobación de las pastillas de freno delantero
y trasero .....................................................................6-26
Comprobación del líquido de freno .............................6-27
Cambio del líquido de freno ........................................6-28
Comprobación y engrase del puño del acelerador
y el cable ....................................................................6-29
Engrase de las manetas de freno delantero y
trasero ........................................................................6-29Comprobación y engrase de los caballetes central
y lateral ......................................................................6-29
Comprobación de la horquilla delantera ......................6-30
Comprobación de la dirección .....................................6-31
Comprobación de los cojinetes de las ruedas ..............6-31
Batería ..........................................................................6-32
Cambio de fusibles ......................................................6-34
Cambio de una bombilla del faro .................................6-35
Identificación de averías ..............................................6-36
Cuadros de identificación de averías ...........................6-37
6

5GJ-28199-S2 9/12/02 1:33 PM Page 43

6-1
SAU00462
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6
SAU00464
La seguridad es una obligación del pro-
pietario. Con una revisión, ajuste y
engrase periódicos su vehículo se man-
tendrá en el estado más seguro y eficaz
posible. En las páginas siguientes se
explican los puntos de revisión, ajuste
y engrase más importantes.
Los intervalos que se indican en el cua-
dro de mantenimiento y engrase perió-
dicos deben considerarse simplemente
como una guía general en condiciones
normales de conducción. No obstante,
DEPENDIENDO DE LA METEORO-
LOGÍA, EL TERRENO, EL ÁREA
GEOGRÁFICA Y LAS CONDICIO-
NES PARTICULARES DE USO,
PUEDE SER NECESARIO ACOR-
TAR LOS INTERVALOS DE MAN-
TENIMIENTO.
SAU03846
Juego de herramientas del
propietario
Juego de herramientas
El juego de herramientas del propieta-
rio se encuentra debajo del asiento.
(Véanse en la página 3-11 las instruc-
ciones para abrir y cerrar el asiento.)
El objeto de la información de servicio
que se incluye en este manual y de las
herramientas que se suministran en el
juego de herramientas del propietario
es ayudarle a realizar las operaciones
de mantenimiento preventivo y las
pequeñas reparaciones. Sin embargo,
para realizar correctamente algunos tra-
bajos de mantenimiento puede necesi-
tar herramientas adicionales, como por
ejemplo una llave dinamométrica.
2 1
1. Cable del portacasco
2. Juego de herramientas del propietario
SW000060
Xr
Si no está familiarizado con el man-
tenimiento de la scooter, confíelo a
un concesionario Yamaha.
SAU00466
Xr
Este scooter está diseñado para utili-
zarlo únicamente en vías pavimenta-
das. Si lo utiliza en condiciones anor-
males de polvo, barro o humedad
debe limpiar o cambiar el filtro de
aire con mayor frecuencia; de lo con-
trario el motor puede desgastarse
rápidamente. Pregunte en un conce-
sionario Yamaha cuáles son los inter-
valos de mantenimiento adecuados.
5GJ-28199-S2 9/12/02 1:33 PM Page 44

6-2
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6
NOTA:
Si no dispone de las herramientas o la
experiencia necesarias para realizar un
trabajo determinado, confíelo a un con-
cesionario Yamaha.
SW000063
Xr
Las modificaciones no aprobadas por
Yamaha pueden provocar una pérdi-
da de prestaciones y la inseguridad
del vehículo. Consulte a un concesio-
nario Yamaha antes de realizar cual-
quier cambio.
5GJ-28199-S2 9/12/02 1:33 PM Page 45

6-3
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6
SAU03685
Cuadro de mantenimiento y engrase periódicosCuadro de mantenimiento y engrase periódicos
NOTA:
8Las comprobaciones anuales deben realizarse cada año, salvo si en su lugar se realiza un mantenimiento según los
kilómetros recorridos.
8Desde los 50.000 km, repita los intervalos de mantenimiento a partir de 10.000 km.
8Las operaciones marcadas con un asterisco debe realizarlas un concesionario Yamaha ya que requieren herramientas,
información y conocimientos técnicos especiales.
Nº. ELEMENTOCOMPROBACIÓN U OPERACIÓN DE
MANTENIMIENTOLECTURA DEL CUENTAKILÓMETROS
(× 1.000 km)ANUAL
COMPROBAR
1 10203040
1
*Línea de gasolina•Comprobar si los tubos de gasolina y el tubo de vacío están
agrietados o dañados.√√√√ √
2
*Filtro de gasolina•Comprobar su estado.√√
3 Bujías•Comprobar su estado.
•Limpiar y ajustar distancia entre electrodos.√√
•Cambiar.√√
4
*Válvulas•Comprobar holgura de las válvulas.
•Ajustar.Cada 40.000 km
5 Filtro de aire•Limpiar.√√
•Cambiar.√√
6
*Filtros de aire de la caja de
la correa trapezoidal•Limpiar.√√
•Cambiar.√√
7
*Freno delantero•Comprobar funcionamiento, nivel de líquido y si hay fugas en el
vehículo. (Véase NOTA en la página 6-5.)√√√√√ √
•Cambiar las pastillas de freno. Siempre que hayan alcanzado el límite de desgaste
5GJ-28199-S2 9/12/02 1:33 PM Page 46

6-4
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6
8*Freno trasero•Comprobar funcionamiento, nivel de líquido y si hay fugas en el
vehículo. (Véase NOTA en la página 6-5.)√√√√√ √
•Cambiar las pastillas de freno. Siempre que hayan alcanzado el límite de desgaste
9
*Tubos de freno•Comprobar si están agrietados o dañados.√√√√ √
•Cambiar. (Véase NOTA en la página 6-5.) Cada 4 años
10
*Ruedas•Comprobar excentricidad y si están dañadas.√√√√
11
*Neumáticos•Comprobar la profundidad del dibujo y si están dañados.
•Cambiar si es necesario.
•Comprobar la presión de aire.
•Corregir si es necesario.√√√√ √
12
*Cojinetes de las ruedas•Comprobar si los cojinetes están flojos o dañados.√√√√
13
*Cojinetes de la dirección•Comprobar el juego de los cojinetes y si la dirección está dura.√√√√√
•Lubricar con grasa a base de jabón de litio. Cada 20.000 km
14
*Fijaciones del chasis•Verificar que todas las tuercas, pernos y tornillos estén
correctamente apretados.√√√√ √
15Caballete lateral, caballete
central•Comprobar funcionamiento.
•Engrasar.√√√√ √
16
*Interruptor del caballete
lateral•Comprobar funcionamiento.√√√√√ √
17
*Horquilla delantera•Comprobar funcionamiento y si pierde aceite.√√√√
18
*Conjunto amortiguador•Comprobar funcionamiento y si el amortiguador pierde aceite.√√√√
19
*Carburadores•Ajustar el ralentí del motor y la sincronización.√√√√√ √ Nº. ELEMENTOCOMPROBACIÓN U OPERACIÓN DE
MANTENIMIENTOLECTURA DEL CUENTAKILÓMETROS
(× 1.000 km)
ANUAL
COMPROBAR
1 10203040
5GJ-28199-S2 9/12/02 1:33 PM Page 47

6-5
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6
SAU03884
NOTA:
8La frecuencia de mantenimiento del filtro de aire debe ser mayor cuando se circula por lugares con mayor presencia de
humedad o polvo.
8Mantenimiento del freno hidráulico
9Compruebe regularmente el líquido de frenos y, si es necesario, corríjalo.
9Cada dos años sustituya los componentes internos de las bombas y pinzas de freno y cambie el líquido de frenos.
9Cambie los tubos de freno cada cuatro años y cuando estén agrietados o dañados.
20 Aceite de motor•Cambiar. (Véase en la página 3-2 y 6-15 más información acerca
de la luz indicadora del cambio de aceite.)√4.000 km después de los primeros 1.000 km
Cuando se encienda la luz indicadora
del cambio de aceite (cada 5.000 km)
•Comprobar el nivel de aceite y si hay fugas en el vehículo. Cada 5.000 km√
21Cartucho del filtro de
aceite del motor•Cambiar.√√√
22
*Sistema de refrigeración•Comprobar el nivel de líquido refrigerante y si hay fugas en el
vehículo.√√√√ √
•Cambiar.Cada 3 años
23Aceite de la transmisión de
cadena•Comprobar si hay fugas de aceite en el vehículo.
•Cambiar.√√√√
24
*Correa trapezoidal•Cambiar.√√
25
*Interruptores de freno
delantero y trasero•Comprobar funcionamiento.√√√√√ √
26 Piezas móviles y cables•Engrasar.√√√√ √
27
*Luces, señales e
interruptores•Comprobar funcionamiento.
•Ajustar la luz del faro.√√√√√ √ Nº. ELEMENTOCOMPROBACIÓN U OPERACIÓN DE
MANTENIMIENTOLECTURA DEL CUENTAKILÓMETROS
(× 1.000 km)
ANUAL
COMPROBAR
1 10203040
5GJ-28199-S2 9/12/02 1:33 PM Page 48

6-6
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6
SAU01139
Desmontaje y montaje de
carenados y paneles
Carenados y paneles, desmontaje y montaje
Los carenados y paneles que se mues-
tran más arriba deben desmontarse para
poder realizar algunas de las operacio-
nes de mantenimiento que se describen
en este capítulo. Consulte este apartado
cada vez que necesite desmontar y
montar un carenado o un panel.
4
3
1 2
1. Panel A
2. Panel B
3. Panel C
4. Carenado A
SAU03878
Paneles A y D
P
ara desmontar uno de los paneles:
1. Desmonte el panel C (lado dere-
cho) o el panel E (lado izquierdo).
2. Extraiga los tornillos del panel.
3. Tire hacia fuera por la parte delan-
tera del panel.
1
1. Tornillo (×3)
1
23
4
5
1. Panel D
2. Carenado B
3. Panel E
4. Carenado C
5. Panel F
5GJ-28199-S2 9/12/02 1:33 PM Page 49
