INTRODUCTION
FAU10110
Bienvenue dans l’univers des deux roues de Yamaha !
Le modèle XP500 est le fruit de la vaste expérience de Yamaha dans l’application des technologies de pointe à la conception
et à la construction de produits de qualité supérieure et qui a valu à Yamaha sa réputation dans ce domaine.
Afin de tirer le meilleur parti de toutes les possibilités de la XP500, il faut prendre le temps de lire attentivement ce manuel.
Le manuel du propriétaire contient non seulement les instructions relatives à l’utilisation, aux contrôles et à l’entretien de ce
scooter, mais aussi d’importantes consignes de sécurité destinées à protéger le pilote et les tiers contre les accidents.
Ce manuel offre en outre de nombreux conseils qui, s’ils sont bien suivis, permettront de conserver le véhicule en parfait état
de marche. Si la moindre question se pose, il ne faut pas hésiter à consulter un concessionnaire Yamaha.
L’équipe Yamaha espère que cette moto procurera à son utilisateur un plaisir de conduite et une sécurité maximum kilomètre
après kilomètre. Ne pas oublier toutefois que la sécurité doit rester la première priorité de tout bon motocycliste !

INFORMATIONS IMPORTANTES CONCERNANT LE MANUEL
FAU10150
Les informations particulièrement importantes sont repérées par les notations suivantes :
N.B.:


Ce manuel fait partie intégrante de la scooter et devra être remis à l’acheteur si le véhicule est revendu ultérieurement.

Yamaha est sans cesse à la recherche d’améliorations dans la conception et la qualité de ses produits. Par conséquent,
bien que ce manuel contienne les informations les plus récentes disponibles au moment de l’impression, il peut ne pas
refléter de petites modifications apportées ultérieurement à ce modèle. Au moindre doute concernant le fonctionnement
ou l’entretien de la scooter, ne pas hésiter à consulter un concessionnaire Yamaha.
AVERTISSEMENT

FWA10030
LIRE ATTENTIVEMENT CE MANUEL DANS SON INTÉGRALITÉ AVANT D’UTILISER LA SCOOTER.Le symbole de danger incite à ÊTRE VIGILANT AFIN DE GARANTIR SA SÉCURITÉ!
Le non-respect des instructions données sous un AVERTISSEMENT peut entraîner
des b
lessures gra
ves ou la mor
t du pilote, d’une personne se trouvant à proximité
ou d’une personne inspectant ou réparant le véhicule.
La mention ATTENTION indique les précautions particulières à prendre pour éviter
d’endommager le véhicule.
Un N.B. fournit les renseignements nécessaires à la clarification et la simplification des
divers travaux.
AVERTISSEMENT
ATTENTION:N.B.:

CONSIGNES DE SÉCURITÉ
1-2
1
TESSE EXCESSIVE ou un virage
trop court (véhicule pas assez in-
cliné pour la vitesse).

Toujours respecter les limites de
vitesse et ne jamais rouler plus
vite que ne le permettent l’état
de la route et le trafic.

Toujours signaler clairement
sont intention de tourner ou de
changer de bande de circula-
tion. Rouler dans le champ de
visibilité des automobilistes.

La posture du pilote et celle du
passager est importante pour le
contrôle correct du véhicule.

Le pilote doit garder les deux
mains sur le guidon et les deux
pieds sur les repose-pieds afin
de conserver le contrôle du
scooter.

Le passager doit toujours se te-
nir des deux mains, soit au pilo-
te, soit à la poignée du passager
ou à la poignée de manutention,
si le modèle en est pourvu, et
garder les deux pieds sur les re-pose-pieds du passager.

Ne jamais prendre en charge un
passager qui ne puisse placer
fermement ses deux pieds sur
les repose-pieds du passager.

Ne jamais conduire après avoir ab-
sorbé de l’alcool, certains médica-
ments ou des drogues.

Ce scooter est conçu pour l’utilisa-
tion sur route uniquement. Ce
n’est pas un véhicule tout-terrain.
Équipement
La plupart des accidents mortels en
scooter résultent de blessures à la tête.
Le port du casque est le seul moyen
d’éviter ou de limiter les blessures à la
tête.

Toujours porter un casque homo-
logué.

Porter une visière ou des lunettes
de protection. Si les yeux ne sont
pas protégés, le vent risque de
troubler la vue et de retarder la dé-
tection des obstacles.

Porter des bottes, une veste, un
pantalon et des gants solides pourse protéger des éraflures en cas
de chute.

Ne jamais porter des vêtements lâ-
ches, car ceux-ci pourraient s’ac-
crocher aux leviers de commande
ou même aux roues, ce qui risque
d’être la cause d’un accident.

Ne jamais toucher le moteur ou
l’échappement pendant ou après
la conduite. Ils peuvent devenir
très chauds et occasionner des
brûlures. Toujours porter des vête-
ments de protection qui couvrent
les jambes, les chevilles et les
pieds.

Le passager doit également ob-
server les précautions mention-
nées ci-dessus.
Modifications
Des modifications non approuvées par
Yamaha ou le retrait de pièces d’origine
peuvent rendre la conduite du scooter
dangereuse et être la cause d’acci-
dents graves. Certaines modifications
peuvent, en outre, rendre l’utilisation du
scooter illégale.

CONSIGNES DE SÉCURITÉ
1-3
1
Charge et accessoires
Le fait de monter des accessoires ou
de fixer des bagages sur le scooter
peut réduire sa stabilité et sa maniabili-
té si la répartition du poids du scooter
est modifiée. Afin d’éviter tout risque
d’accident, monter accessoires et ba-
gages avec beaucoup de soin. Redou-
bler de prudence lors de la conduite
d’un scooter chargé d’accessoires ou
de bagages. Voici quelques directives
à suivre concernant les accessoires et
le chargement :
Charge
S’assurer que le poids total du pilote,
du passager, des bagages et des ac-
cessoires ne dépasse pas la charge
maximum de 190 kg (419 lb). Même
lorsque cette limite de poids n’est pas
dépassée, garder les points suivants à
l’esprit :


Les bagages et les accessoires
doivent être fixés aussi bas et près
du scooter que possible. S’efforcer
de répartir au mieux le poids de fa-
çon égale des deux côtés du scoo-ter afin de ne pas le déséquilibrer.

Un déplacement soudain du char-
gement peut créer un dé-
séquilibre. S’assurer que les
accessoires et les bagages sont
correctement attachés avant de
prendre la route. Contrôler fré-
quemment les fixations des acces-
soires et des bagages.

Ne jamais placer des objets lourds
ou volumineux sur le guidon, la
fourche ou le garde-boue avant.
Ces objets peuvent déstabiliser la
direction et rendre le maniement
plus difficile.
Accessoires
Des accessoires Yamaha d’origine
sont disponibles. Ceux-ci sont spéciale-
ment conçus pour ce scooter. Yamaha
ne pouvant tester tous les accessoires
disponibles sur le marché, le propriétai-
re est personnellement responsable de
la sélection, du montage et de l’utilisa-
tion d’accessoires d’autres marques.
Sélectionner et monter judicieusement
tout accessoire.Respecter les conseils suivants lors du
montage d’accessoires, ainsi que ceux
donnés à la section “Charge”.


Ne jamais monter d’accessoires
ou transporter de chargement qui
pourraient nuire au bon fonction-
nement du scooter. Examiner soi-
gneusement les accessoires avant
de les monter pour s’assurer qu’ils
ne réduisent en rien la garde au
sol, l’angle d’inclinaison dans les
virages, le débattement limite de la
suspension, la course de la direc-
tion ou le fonctionnement des
commandes. Vérifier aussi qu’ils
ne cachent pas les feux et cata-
dioptres.

Les accessoires montés sur le
guidon ou autour de la fourche
peuvent créer des déséquilibres
dus à une mauvaise distribution
du poids ou à des changements
d’ordre aérodynamique. Si des
accessoires sont montés sur le
guidon ou autour de la fourche,
ils doivent être aussi légers et

CONSIGNES DE SÉCURITÉ
1-4
1
compacts que possible.

Des accessoires volumineux ris-
quent de réduire sérieusement
la stabilité du scooter en raison
d’effets aérodynamiques. Le
vent peut avoir tendance à sou-
lever le scooter et les coups de
vent latéraux peuvent le rendre
instable. De tels accessoires
peuvent également rendre le vé-
hicule instable lors du croise-
ment ou du dépassement de
camions.

Certains accessoires peuvent
forcer le pilote à modifier sa po-
sition de conduite. Une position
de conduite incorrecte réduit la
liberté de mouvement du pilote
et peut limiter son contrôle du
véhicule. De tels accessoires ne
sont donc pas recommandés.

La prudence est de rigueur lors de
l’installation de tout accessoire
électrique supplémentaire. Si ces
accessoires excèdent la capacité
de l’équipement électrique duscooter, une panne électrique peut
résulter, ce qui risque de provo-
quer des problèmes d’éclairage ou
une perte de puissance du moteur.
Essence et gaz d’échappement

L’ESSENCE EST UN PRODUIT
TRÈS INFLAMMABLE :

Toujours couper le moteur avant
de faire le plein.

Bien veiller à ne pas renverser
d’essence sur le moteur et sur
les éléments de l’échappement.

Ne pas faire le plein en fumant
ou à proximité d’une flamme.

Ne jamais mettre le moteur en
marche ou le laisser tourner dans
un local fermé. Les gaz d’échap-
pement sont toxiques et peuvent
entraîner une perte de connais-
sance et même la mort en peu de
temps. Ne faire tourner le moteur
que dans un endroit bien ventilé.

Toujours couper le moteur et reti-
rer la clé de contact avant de lais-
ser le scooter sans surveillance.
Au moment de se garer, garder lespoints suivants à l’esprit :

Comme le moteur et les élé-
ments de l’échappement peu-
vent devenir brûlants, il convient
de se garer de façon à ce que
les piétons ou les enfants ne ris-
quent pas de toucher ces élé-
ments.

Ne pas garer le scooter dans
une descente ou sur un sol
meuble, car il pourrait facilement
se renverser.

Ne pas garer le scooter près
d’une source de flammes ou
étincelles (ex. un poêle au pétro-
le ou un brasier quelconque),
afin d’éviter le risque qu’il pren-
ne feu.

En cas d’ingestion d’essence, d’in-
halation importante de vapeur
d’essence ou d’éclaboussure dans
les yeux, consulter immédiate-
ment un médecin. En cas d’écla-
boussure d’essence sur la peau
ou les vêtements, se laver immé-
diatement à l’eau et au savon et

COMMANDES ET INSTRUMENTS
3-3
2
34
5
6
7
8
9
Déblocage de la direction
Appuyer sur la clé, puis la tourner sur
“OFF” tout en la maintenant enfoncée.
AVERTISSEMENT

FWA10060
Ne jamais placer la clé de contact
sur “OFF” ou “LOCK” tant que le vé-
hicule est en mouvement. Les cir-
cuits électriques seraient coupés et
cela pourrait entraîner la perte de
contrôle du véhicule et être la cause
d’un accident. Bien veiller à ce que
le véhicule soit à l’arrêt avant de
tourner la clé à la position “OFF” ou
“LOCK”.
FAU33490
(stationnement)
La direction est bloquée, et les feux ar-
rière et les veilleuses sont allumés. Les
feux de détresse et les clignotants peu-
vent être allumés, mais tous les autres
circuits électriques sont coupés. La clé
peut être retirée.
La direction doit être bloquée avant que
la clé puisse être tournée à la position
“”.
ATTENTION:

FCA11020
Ne pas utiliser la position de station-
nement trop longtemps, car la batte-
rie pourrait se décharger.
FAU11001
Témoins et témoins d’alerte
FAU11030
Témoin des clignotants “” et “”
Quand le contacteur des clignotants
est poussé vers la gauche ou vers la
droite, le témoin correspondant cligno-
te.
FAU11080
Témoin de feu de route “”
Ce témoin s’allume lorsque la position
feu de route du phare est sélectionnée.
1. Témoin des clignotants “ ” et “ ”
2. Témoin de feu de route “ ”
3. Témoin de l’immobilisateur antivol “ ”
4. Témoin d’alerte de panne moteur “ ”
12
34

COMMANDES ET INSTRUMENTS
3-17
2
34
5
6
7
8
9
le, permet d’accueillir un casque. (Voir
page 3-14.)
ATTENTION:

FCA11270
Ne pas laisser la selle ouverte trop
longtemps, car l’éclairage du com-
partiment risque de décharger la
batterie.
AVERTISSEMENT

FWA11240

Ne pas dépasser la limite de
charge du compartiment de ran-
gement arrière, qui est de 5 kg
(11 lb).

Ne pas dépasser la charge
maximale du véhicule, qui est
de 190 kg (419 lb).
FAU15090
Amortisseur
AVERTISSEMENT

FWA10220
Cet amortisseur contient de l’azote
fortement comprimé. Lire attentive-
ment et s’assurer de bien compren-
dre les informations ci-dessous
avant de manipuler l’amortisseur. Le
fabricant décline toute responsabili-
té pour les dégâts ou les blessures
corporelles résultant d’une mauvai-
se manipulation.

Ne pas modifier ni tenter
d’ouvrir la bonbonne de gaz.

Ne pas approcher l’amortisseur
d’une flamme ou de toute autre
source de chaleur. La pression
du gaz augmenterait excessive-
ment, et la bonbonne de gaz
pourrait exploser.

Ne pas déformer ni endomma-
ger la bonbonne de gaz d’aucu-
ne façon, car cela risque
d’amoindrir les performances
d’amortissement.

Toujours confier l’entretien del’amortisseur à un concession-
naire Yamaha.

4-1
1
2
3
4
5
6
7
8
9

CONTRÔLES AVANT UTILISATION
FAU15591
Le propriétaire est personnellement responsable de l’état de son véhicule. Certaines pièces essentielles peuvent présenter
rapidement et de façon subite des signes de dégradation, et cela même lorsque le véhicule n’est pas utilisé (s’il est exposé
aux intempéries, par exemple). Un endommagement ou une fuite quelconques ou encore une chute de la pression des
pneus peuvent avoir de graves conséquences. En plus d’un simple contrôle visuel, il est donc extrêmement important de
vérifier les points suivants avant chaque randonnée.
N.B.:
Il convient d’effectuer les contrôles repris dans la liste avant chaque utilisation du véhicule. Ces contrôles ne requièrent que

peu de temps et celui-ci sera largement compensé par le surcroît de sécurité et de fiabilité qu’ils procurent.
AVERTISSEMENT

FWA11150
Lorsqu’un élément repris sous “Points à contrôler avant chaque utilisation” ne fonctionne pas correctement, il con-
vient de le faire contrôler et réparer avant d’utiliser le véhicule.

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-21
1
2
3
4
5
6
7
8
9

FAU21400
Réglage du jeu aux soupapes
À la longue, le jeu aux soupapes se
modifie, ce qui provoque un mauvais
mélange carburant-air ou produit un
bruit anormal. Pour éviter ce problème,
il faut faire régler le jeu aux soupapes
par un concessionnaire Yamaha aux
fréquences spécifiées dans le tableau
des entretiens et graissages périodi-
ques.
FAU33600
Pneus
Pour assurer un fonctionnement opti-
mal, une longue durée de service et
une bonne sécurité de conduite, pren-
dre note des points suivants concer-
nant les pneus.
Pression de gonflage
Il faut contrôler et, le cas échéant, ré-
gler la pression de gonflage des pneus
avant chaque utilisation du véhicule.
AVERTISSEMENT

FWA10500

Contrôler et régler la pression
de gonflage des pneus lorsque
ceux-ci sont à la température
ambiante.

Adapter la pression de gonflage
des pneus à la vitesse de con-
duite et au poids total du pilote,
du passager, des bagages et
des accessoires approuvés
pour ce modèle.
AVERTISSEMENT

FWA11200
Toute charge influe énormément sur
la maniabilité, la puissance de frei-
nage, le rendement ainsi que la sé-
curité de conduite du véhicule. Il
importe donc de respecter les consi-
gnes de sécurité qui suivent.

NE JAMAIS SURCHARGER LE
VÉHICULE. Une surcharge ris- Pression de gonflage (contrôlée
les pneus froids) :
0–90 kg (0–198 lb) :
Avant :
225 kPa (33 psi) (2.25 kgf/cm
2
)
Arrière :
250 kPa (36 psi) (2.50 kgf/cm
2
)
90–190 kg (198–419 lb) :
Avant :
225 kPa (33 psi) (2.25 kgf/cm
2
)
Arrière :
280 kPa (41 psi) (2.80 kgf/cm
2
)
Charge* maximale :
190 kg (419 lb)
* Poids total du pilote, du passa-
ger, du chargement et des acces-
soires

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-22
2
3
4
5
67
8
9 que d’abîmer les pneus, de faire
perdre le contrôle et d’être à
l’origine d’un accident grave.
S’assurer que le poids total du
pilote, passager, des bagages et
accessoires ne dépasse pas la
limite de charge de ce véhicule.


Ne pas transporter d’objet mal
fixé qui pourrait se détacher.

Attacher soigneusement les ba-
gages les plus lourds près du
centre du véhicule et répartir le
poids également de chaque cô-
té.

Adapter la pression de gonflage
des pneus à la charge du véhi-
cule.

Contrôler l’état des pneus et la
pression de gonflage avant cha-
que départ.Contrôle des pneus
Contrôler les pneus avant chaque dé-
part. Si la bande de roulement centrale
a atteint la limite spécifiée, si un clou ou
des éclats de verre sont incrustés dans
le pneu ou si son flanc est craquelé, fai-
re remplacer immédiatement le pneu
par un concessionnaire Yamaha.
N.B.:
La limite de profondeur des sculpturespeut varier selon les législations natio-
nales. Il faut toujours se conformer à la
législation du pays dans lequel on utili-

se le véhicule.
Renseignements sur les pneus
Ce modèle est équipé de pneus sans
chambre à air.
AVERTISSEMENT

FWA10470

Faire remplacer par un conces-
sionnaire Yamaha tout pneu usé
à l’excès. La conduite avec des
pneus usés compromet la stabi-
lité du véhicule et est en outre il-

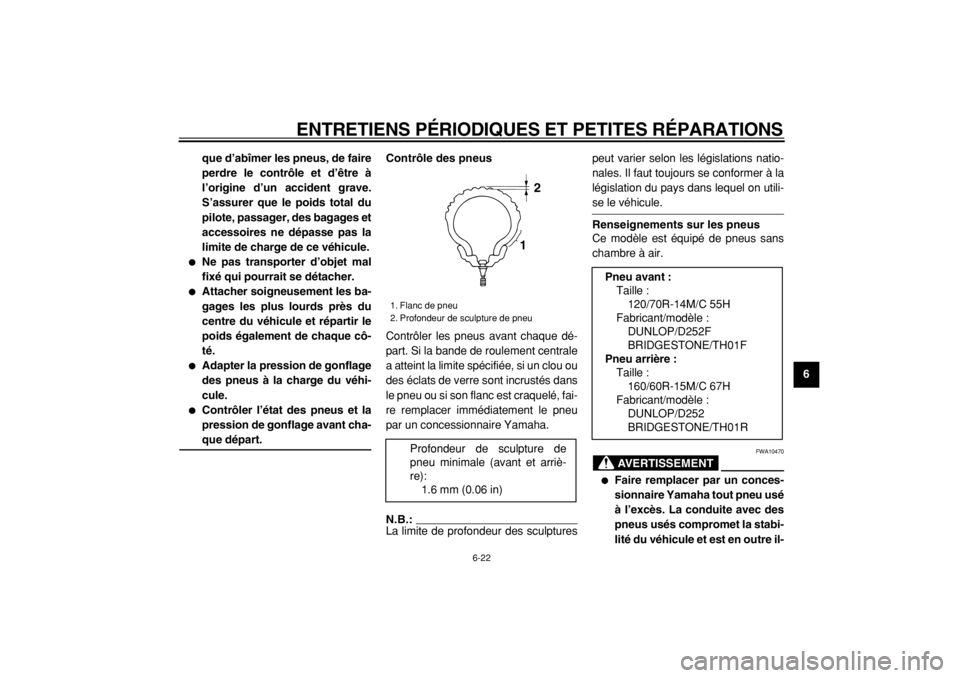

1. Flanc de pneu
2. Profondeur de sculpture de pneu
Profondeur de sculpture de
pneu minimale (avant et arriè-
re):
1.6 mm (0.06 in)
12

Pneu avant :
Taille :
120/70R-14M/C 55H
Fabricant/modèle :
DUNLOP/D252F
BRIDGESTONE/TH01F
Pneu arrière :
Taille :
160/60R-15M/C 67H
Fabricant/modèle :
DUNLOP/D252
BRIDGESTONE/TH01R
