COMMANDES ET INSTRUMENTS
3-13
2
34
5
6
7
8
9

FAU13210
Carburant
S’assurer que le niveau de carburant
est suffisant. Remplir le réservoir de
carburant jusqu’à l’extrémité inférieure
du tube de remplissage, comme illus-
tré.
AVERTISSEMENT

FWA10880

Ne pas remplir le réservoir de
carburant à l’excès, sinon le car-
burant risque de déborder lors-
qu’il chauffe et se dilate.

Éviter d’en renverser sur le mo-
teur chaud.
ATTENTION:

FCA10070
Essuyer immédiatement toute cou-
lure de carburant à l’aide d’un chif-
fon propre, sec et doux. En effet, le
carburant risque d’abîmer les surfa-
ces peintes ou les pièces en plasti-
que.
FAU33520
ATTENTION:

FCA11400
Utiliser uniquement de l’essence
sans plomb. L’utilisation d’essence
avec plomb endommagerait grave-
ment certaines pièces du moteur,
telles que les soupapes, les seg-
ments, ainsi que le système
d’échappement.
Ce moteur Yamaha fonctionne à l’es-
sence ordinaire sans plomb d’un indice
d’octane recherche de 91 ou plus. Si un
cognement ou un cliquetis survient, uti-
liser une marque d’essence différente
ou une essence super sans plomb.
L’essence sans plomb prolonge la du-
rée de service des bougies et réduit les
frais d’entretien.

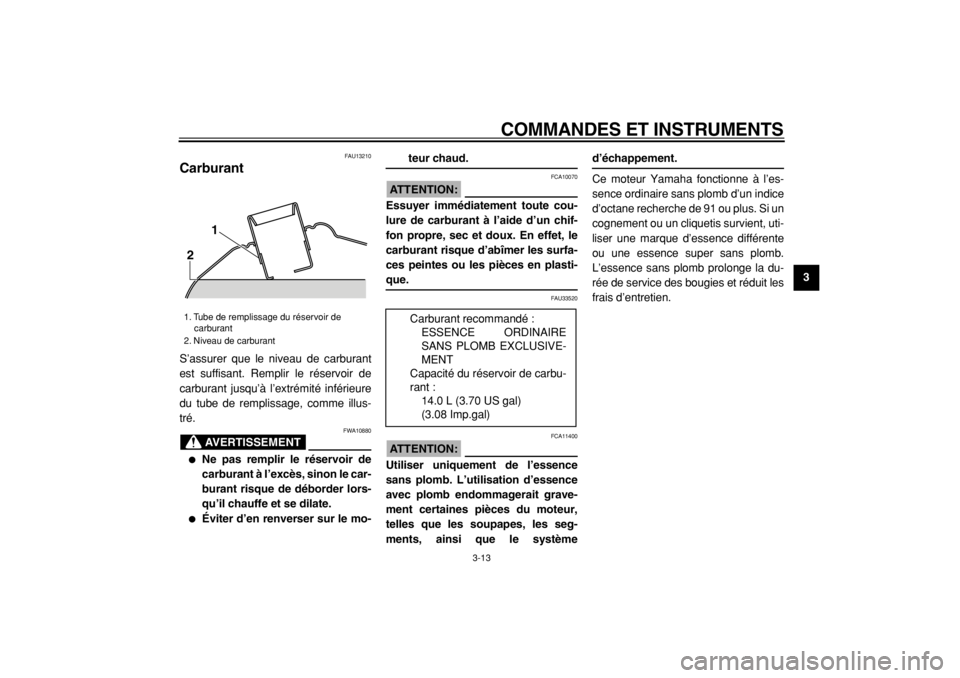

1. Tube de remplissage du réservoir de
carburant
2. Niveau de carburant
2
1

Carburant recommandé :
ESSENCE ORDINAIRE
SANS PLOMB EXCLUSIVE-
MENT
Capacité du réservoir de carbu-
rant :
14.0 L (3.70 US gal)
(3.08 Imp.gal)

UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE

5-2
1
2
3
4
5
6
7
8
9
marreur tout en actionnant les
freins avant ou arrière.
N.B.:
Si le moteur ne se met pas en marche,
relâcher le contacteur du démarreur,
attendre quelques secondes, puis es-
sayer à nouveau. Chaque essai de
mise en marche doit être aussi court
que possible afin d’économiser l’éner-
gie de la batterie. Ne pas actionner le
démarreur pendant plus de 10 secon-
des d’affilée. Si le moteur ne se met
pas en marche, essayer une nouvelle

fois en ouvrant les gaz de 1/8 de tour.
ATTENTION:

FCA11040
En vue de prolonger la durée de
service du moteur, ne jamais
accélérer à l’excès tant que le mo-
teur est froid !
FAU16760
Démarrage
N.B.:
Faire chauffer le moteur avant de dé-

marrer.
1. Actionner le levier de frein arrière
de la main gauche et saisir la poi-
gnée de manutention de la main
droite. Pousser ensuite le scooter
vers l’avant pour replier la béquille
centrale.
2. S’asseoir à califourchon sur la sel-
le et contrôler l’angle des ré-
troviseurs.
3. Signaler son intention de gagner la
voie publique en allumant les cli-gnotants.
4. Vérifier si la voie est libre, puis ac-
tionner lentement la poignée des
gaz (poignée droite) afin de dé-
marrer.
5. Éteindre les clignotants.

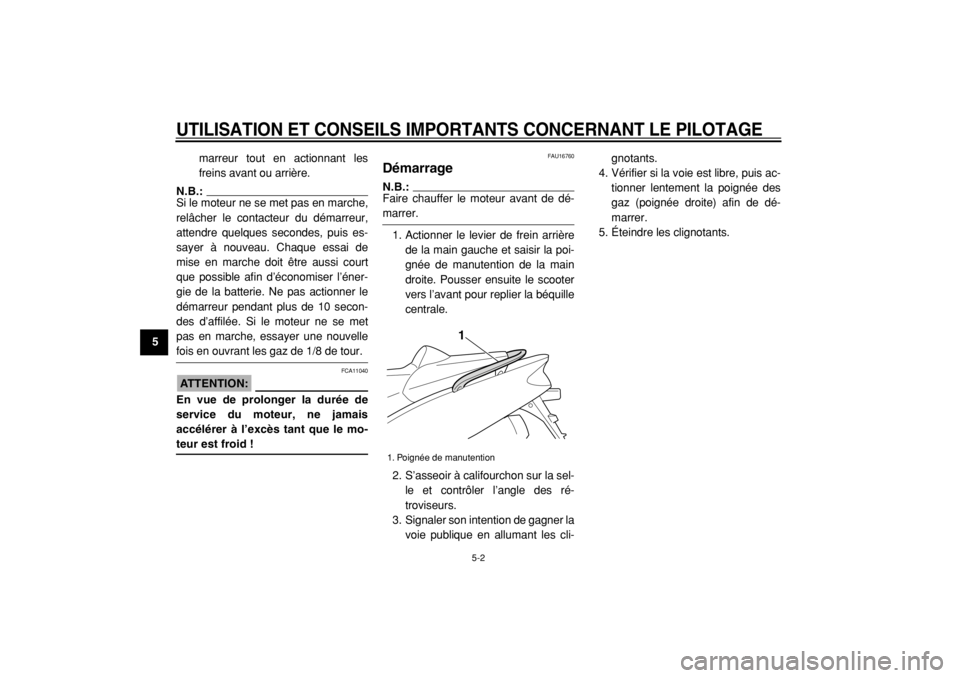

1. Poignée de manutention1

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-21
1
2
3
4
5
6
7
8
9

FAU21400
Réglage du jeu aux soupapes
À la longue, le jeu aux soupapes se
modifie, ce qui provoque un mauvais
mélange carburant-air ou produit un
bruit anormal. Pour éviter ce problème,
il faut faire régler le jeu aux soupapes
par un concessionnaire Yamaha aux
fréquences spécifiées dans le tableau
des entretiens et graissages périodi-
ques.
FAU33600
Pneus
Pour assurer un fonctionnement opti-
mal, une longue durée de service et
une bonne sécurité de conduite, pren-
dre note des points suivants concer-
nant les pneus.
Pression de gonflage
Il faut contrôler et, le cas échéant, ré-
gler la pression de gonflage des pneus
avant chaque utilisation du véhicule.
AVERTISSEMENT

FWA10500

Contrôler et régler la pression
de gonflage des pneus lorsque
ceux-ci sont à la température
ambiante.

Adapter la pression de gonflage
des pneus à la vitesse de con-
duite et au poids total du pilote,
du passager, des bagages et
des accessoires approuvés
pour ce modèle.
AVERTISSEMENT

FWA11200
Toute charge influe énormément sur
la maniabilité, la puissance de frei-
nage, le rendement ainsi que la sé-
curité de conduite du véhicule. Il
importe donc de respecter les consi-
gnes de sécurité qui suivent.

NE JAMAIS SURCHARGER LE
VÉHICULE. Une surcharge ris- Pression de gonflage (contrôlée
les pneus froids) :
0–90 kg (0–198 lb) :
Avant :
225 kPa (33 psi) (2.25 kgf/cm
2
)
Arrière :
250 kPa (36 psi) (2.50 kgf/cm
2
)
90–190 kg (198–419 lb) :
Avant :
225 kPa (33 psi) (2.25 kgf/cm
2
)
Arrière :
280 kPa (41 psi) (2.80 kgf/cm
2
)
Charge* maximale :
190 kg (419 lb)
* Poids total du pilote, du passa-
ger, du chargement et des acces-
soires

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-23
1
2
3
4
5
6
7
8
9légale.


Le remplacement des pièces se
rapportant aux freins et aux
roues doit être confié à un con-
cessionnaire Yamaha, car celui-
ci possède les connaissances
et l’expérience nécessaires à
ces travaux.
FAU21960
Roues coulées
Pour assurer un fonctionnement opti-
mal, une longue durée de service et
une bonne sécurité de conduite, pren-
dre note des points suivants concer-
nant les roues.

Avant chaque démarrage, il faut
s’assurer que les jantes de roue ne
sont pas craquelées, qu’elles n’ont
pas de saut et ne sont pas voilées.
Si une roue est endommagée de
quelque façon, la faire remplacer
par un concessionnaire Yamaha.
Ne jamais tenter une quelconque
réparation sur une roue. Il faut
remplacer toute roue déformée ou
craquelée.

Il faut équilibrer une roue à chaque
fois que le pneu ou la roue sont
remplacés ou remis en place
après démontage. Une roue mal
équilibrée se traduit par un mau-
vais rendement, une mauvaise te-
nue de route et réduit la durée de
service du pneu.

Après avoir remplacé un pneu, évi-ter de faire de la vitesse jusqu’à ce
que le pneu soit “rodé” et ait acquis
toutes ses caractéristiques.

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-34
2
3
4
5
67
8
9

FAU23760
Remplacement de l’ampoule
du phare
Ce modèle est équipé d’un phare à am-
poule de quartz. Si l’ampoule du phare
grille, la remplacer comme suit :
1. Déconnecter la fiche rapide du
phare, puis déposer la protection
de l’ampoule.
2. Décrocher le porte-ampoule du
phare, puis retirer l’ampoule dé-
fectueuse.
AVERTISSEMENT

FWA10790
Une ampoule de phare devient brû-
lante rapidement après avoir été al-
lumée. Il faut donc tenir tout produit
inflammable à distance et attendre
qu’elle ait refroidi avant de la tou-
cher.
3. Monter une ampoule de phare
neuve et la fixer à l’aide du porte-
ampoule.
ATTENTION:

FCA10660
Ne jamais toucher le verre d’une am-
poule de phare afin de ne pas laisserde résidus graisseux. La graisse ré-
duit la transparence du verre mais
aussi la luminosité de l’ampoule,
ainsi que sa durée de service. Net-
toyer soigneusement toute crasse
ou trace de doigts sur l’ampoule
avec un chiffon imbibé d’alcool ou
de diluant pour peinture.
4. Monter la protection d’ampoule de
phare, puis connecter la fiche rapi-
de.
5. Si nécessaire, faire régler le fais-
ceau de phare par un concession-
naire Yamaha.

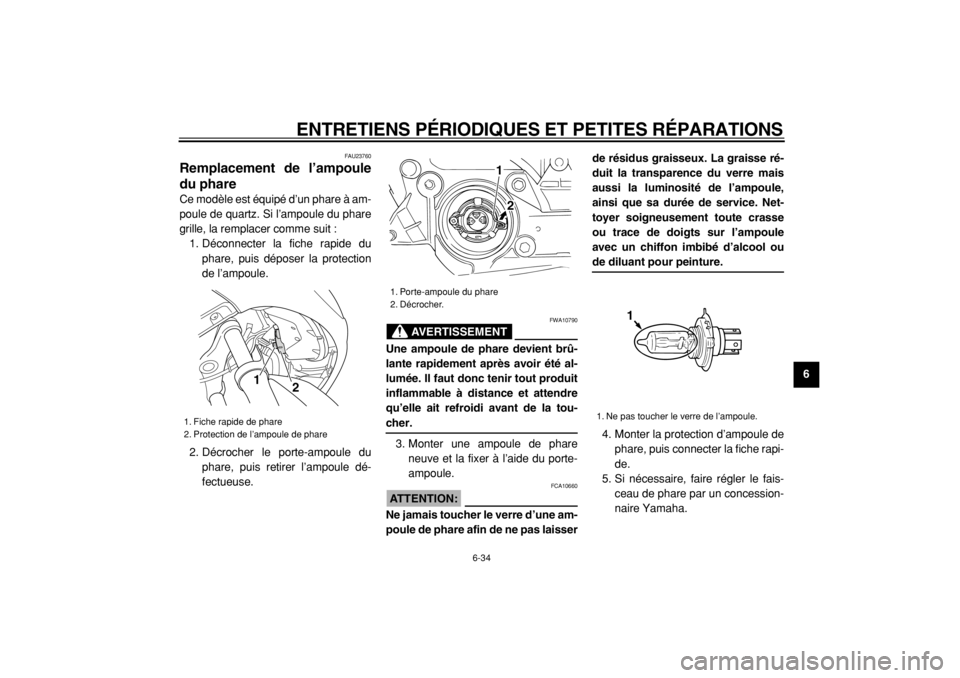

1. Fiche rapide de phare
2. Protection de l’ampoule de phare
1
2

1. Porte-ampoule du phare
2. Décrocher.
1
2

1. Ne pas toucher le verre de l’ampoule.
1

SOIN ET REMISAGE DU SCOOTER
7-1
2
3
4
5
6
78
9

FAU26100
Soin
Un des attraits incontestés du scooter
réside dans la mise à nu de son anato-
mie, mais cette exposition est toutefois
source de vulnérabilité. Rouille et cor-
rosion peuvent apparaître, même sur
des pièces de très bonne qualité. Si un
tube d’échappement rouillé peut pas-
ser inaperçu sur une voiture, l’effet sur
un scooter est plutôt disgracieux. Un
entretien adéquat régulier lui permettra
non seulement de conserver son allure
et ses performances et de prolonger sa
durée de service, mais est également
indispensable afin de conserver les
droits de la garantie.
Avant le nettoyage
1. Une fois le moteur refroidi, recou-
vrir la sortie du pot d’échappement
à l’aide d’un sachet en plastique.
2. S’assurer que tous les capuchons
et couvercles, le capuchon de bou-
gie ainsi que les fiches rapides et
connecteurs électriques sont fer-
mement et correctement installés.
3. Éliminer les taches tenaces, tellesque de l’huile carbonisée sur le
carter moteur, à l’aide d’un dé-
graissant et d’une brosse en
veillant à ne jamais en appliquer
sur les joints et les axes de roue.
Toujours rincer la crasse et le dé-
graissant à l’eau.
Nettoyage
ATTENTION:

FCA10780

Éviter de nettoyer les roues,
surtout celles à rayons, avec
des produits nettoyants trop
acides. S’il s’avère nécessaire
d’utiliser ce type de produit afin
d’éliminer des taches tenaces,
veiller à ne pas l’appliquer plus
longtemps que prescrit. Rincer
ensuite abondamment à l’eau,
sécher immédiatement, puis va-
poriser un produit anticorro-
sion.

Un nettoyage inapproprié ris-
que d’endommager les pièces
en plastique, telles que bulle ou
pare-brise, carénages et ca-
ches. Nettoyer les pièces enplastique exclusivement avec
des chiffons ou éponges et de
l’eau et des détergents doux.

Éviter tout contact de produits
chimiques mordants sur les
pièces en plastique. Ne pas uti-
liser des chiffons ou éponges
imbibés de produits nettoyants
abrasifs, de dissolvant ou di-
luant, de carburant, d’agents
dérouilleurs ou antirouille,
d’antigel ou d’électrolyte.

Ne pas utiliser des portiques de
lavage à haute pression ou au
jet de vapeur. Cela provoquerait
des infiltrations d’eau qui en-
dommageraient les pièces sui-
vantes : joints (de roulements
de roue, de roulement de bras
oscillant, de fourche et de
freins), composants électriques
(fiches rapides, connecteurs,
instruments, contacteurs et
feux) et les mises à l’air.

Scooters équipés d’un pare-bri-
se : ne pas utiliser de produits

CARACTÉRISTIQUES
8-1
2
3
4
5
6
7
89

FAU26333
Dimensions:
Longueur hors tout:
2235 mm (88.0 in)
Largeur hors tout:
775 mm (30.5 in)
Hauteur hors tout:
1410 mm (55.5 in)
Hauteur de la selle:
795 mm (31.3 in)
Empattement:
1575 mm (62.0 in)
Garde au sol:
130 mm (5.12 in)
Rayon de braquage minimum:
2800 mm (110.2 in)
Poids:
Avec huile et carburant:
225.0 kg (496 lb)
Moteur:
Type de moteur:
Refroidissement par liquide, 4 temps,
DACT
Disposition du ou des cylindres:
Bicylindre en ligne incliné vers l’avant
Cylindrée:
499.0 cm
3

(30.45 cu.in)
Alésage
×
course:
66.0
×
73.0 mm (2.60
×
2.87 in)
Taux de compression:
11.00 :1
Système de démarrage:
Démarreur électrique Système de graissage:
Carter sec

Huile moteur:
Type:
SAE10W30 or SAE10W40
Classification d’huile moteur recommandée:
API Service de type SE, SF, SG et au-delà
Quantité d’huile moteur:
Sans remplacement de la cartouche du filtre à
huile:
2.80 L (2.96 US qt) (2.46 Imp.qt)
Avec remplacement de la cartouche du filtre à
huile:
2.90 L (3.07 US qt) (2.55 Imp.qt)
Huile de chaîne secondaire:
Type:
Huile pour engrenage hypoïde SAE80API
GL-4
Quantité:
0.6–0.7 L (0.63–0.74 US qt) (0.53–0.62
Imp.qt)
Refroidissement:
Capacité du vase d’expansion (jusqu’au repè-
re de niveau maximum):
0.35 L (0.37 US qt) (0.31 Imp.qt)
Capacité du radiateur (circuit compris):
1.50 L (1.59 US qt) (1.32 Imp.qt)
Filtre à air:
Élément du filtre à air:
Élément de type sec
Carburant:
Carburant recommandé:
Essence ordinaire sans plomb exclusive-
ment
Capacité du réservoir:
14.0 L (3.70 US gal) (3.08 Imp.gal)
Système d’injection électronique de
carburant:
Fabricant:
AISAN
Modèle:
1100-87B60/1100-87B70
Bougie(s):
Fabricant/modèle:
NGK/CR7E
Écartement des électrodes:
0.7–0.8 mm (0.028–0.031 in)
Embrayage:
Type:
Humide, multidisque automatique
Transmission:
Système de réduction primaire:
Engrenage droit / engrenage hélicoïdal
