SICHERHEITSINFORMATIONEN
GAU10260
MOTORROLLER SIND EINSPURIGE
FAHRZEUGE. SICHERER EINSATZ
UND BETRIEB HÄNGEN VON DEN
RICHTIGEN FAHRTECHNIKEN, SO-
WIE VON DER GESCHICKLICHKEIT
DES FAHRERS AB. JEDER FAHRER
SOLLTE DIE FOLGENDEN ERFOR-
DERNISSE KENNEN, BEVOR ER
DIESEN MOTORROLLER FÄHRT.
ER ODER SIE SOLLTE:

GRÜNDLICHE ANLEITUNG VON
KOMPETENTER STELLE ÜBER
ALLE ASPEKTE DES FAHRENS
MIT EINEM MOTORROLLER ER-
HALTEN.

DIE WARNUNGEN UND WAR-
TUNGSERFORDERNISSE ENT-
SPRECHEND DEM
BENUTZERHANDBUCH BEACH-
TEN.

QUALIFIZIERTE AUSBILDUNG
IN SICHEREN UND RICHTIGEN
FAHRTECHNIKEN ERHALTEN.

PROFESSIONELLE TECHNI-
SCHE WARTUNG DURCHFÜH-
REN LASSEN, ENTSPRECHENDDEN HINWEISEN IN DER BEDIE-
NUNGSANLEITUNG UND/ODER
FALLS DIES WEGEN MECHANI-
SCHER UMSTÄNDE ERFOR-
DERLICH IST.
Sicheres Fahren

Immer Überprüfungen vor der
Fahrt durchführen. Sorgfältige
Überprüfungen können dabei hel-
fen einen Unfall zu vermeiden.

Dieser Motorroller ist für den
Transport von einem Fahrer und
einem Beifahrer ausgelegt.

Die vorwiegende Ursache für
Auto/Motorroller-Unfälle ist ein
Versagen von Autofahrern Motor-
roller im Verkehr zu erkennen und
mit einzubeziehen. Viele Unfälle
wurden von Autofahrern verur-
sacht, die den Motorroller nicht ge-
sehen haben. Sich selbst
auffallend zu Erkennen zu geben
scheint eine effektive Methode zu
sein, diese Art von Unfällen zu re-
duzieren.

Deshalb:

Tragen Sie eine Jacke mit auf-
fallenden Farben.

Wenn Sie sich einer Kreuzung
nähern oder wenn Sie sie über-
queren, besondere Vorsicht
walten lassen, da Motorrollerun-
fälle an Kreuzungen am häu-
figsten auftreten.

Fahren Sie so, daß andere Au-
tofahrer Sie sehen können. Ver-
meiden Sie es im toten Winkel
eines Autofahrers zu fahren.

In vielen Unfällen sind unerfahrene
Fahrer involviert. Tatsächlich ha-
ben viele Fahrer, die an einem Un-
fall beteiligt waren, nicht einmal
einen gültigen Motorradfüh-
rerschein gehabt.

Stellen Sie sicher, daß Sie qua-
lifiziert sind einen Motorroller zu
fahren, und daß Sie Ihren Mo-
torroller nur an andere qualifi-
zierte Fahrer ausleihen.

Kennen Sie Ihre Fähigkeiten
und Grenzen. Wenn Sie inner-

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-20
1
2
3
4
5
6
7
8
9die folgenden Punkte beachten.


Da sich unter Sonneneinwir-
kung Hitze im Ablagefach staut,
am besten keine hitzeempfindli-
chen Gegenstände darin aufbe-
wahren.

Feuchte Gegenstände nur in ei-
ner Plastiktüte verpackt im Ab-
lagefach mitführen, damit die
Feuchtigkeit sich nicht ausbrei-
tet.

Die im Ablagefach mitgeführten
Gegenstände in einen Plastik-
beutel verpacken, da sie naß
werden könnten, wenn der Rol-
ler gewaschen wird.

Keine zerbrechlichen oder wert-
vollen Gegenstände im Ablage-
fach mitführen bzw. belassen.
ACHTUNG:

GCA11270
Den Sitz nicht über einen längeren
Zeitraum geöffnet lassen, da die ein-
geschaltete Ablagefach-Beleuch-
tung die Batterie entladen kann.
WARNUNG

GWA11241

Den Zuladungsgrenzwert von
5 kg (11 lb) für das hintere Ab-
lagefach nicht überschreiten.

Den Belastungsgrenzwert von
XP500 190 kg (419 lb) XP500A
185 kg (408 lb) für dieses Fahr-
zeug nicht überschreiten.
GAU15090
Stoßdämpfer
WARNUNG

GWA10220
Dieser Stoßdämpfer enthält Stick-
stoff unter hohem Druck. Vor Arbei-
ten am Stoßdämpfer die folgenden
Erläuterungen sorgfältig durchlesen
und die gegebenen Vorsichtsmaß-
nahmen befolgen. Der Hersteller
übernimmt keinerlei Haftung für Un-
fälle, Verletzungen oder Schäden,
die auf eine unsachgemäße Behand-
lung zurückzuführen sind.

Den Stoßdämpfer unter keinen
Umständen öffnen oder mani-
pulieren.

Den Stoßdämpfer vor Hitze und
offenen Flammen schützen. Der
hitzebedingte Druckanstieg
kann eine Explosion des Stoß-
dämpfers bewirken.

Den Gaszylinder vor Verfor-
mung und Beschädigung schüt-
zen. Ein deformierter
Gaszylinder vermindert die

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-3
1
2
3
4
5
6
7
8
9

GAU17705

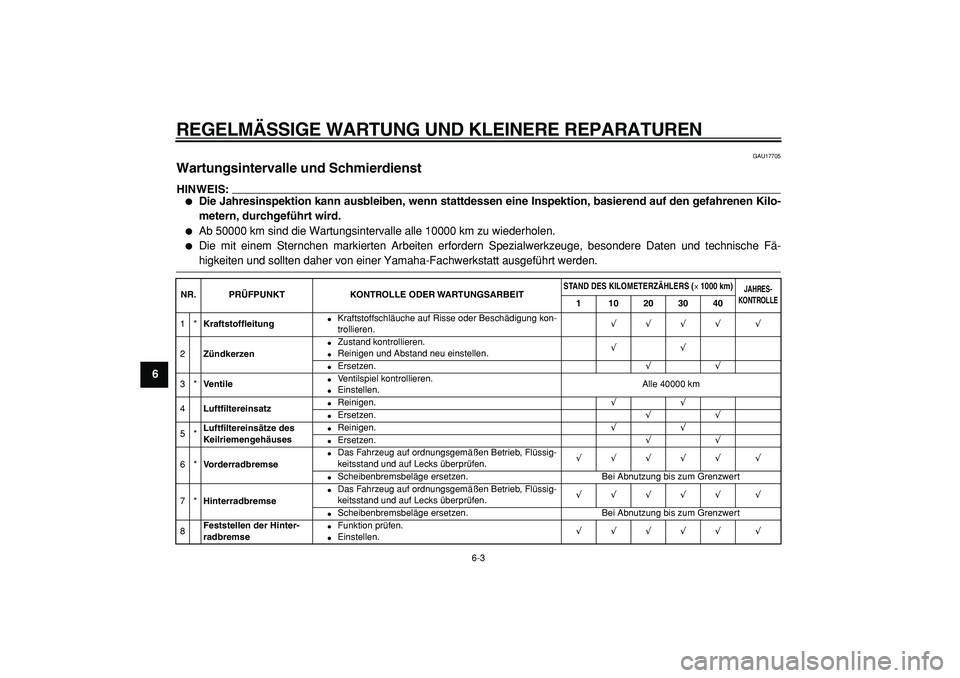

Wartungsintervalle und Schmierdienst
HINWEIS:


Die Jahresinspektion kann ausbleiben, wenn stattdessen eine Inspektion, basierend auf den gefahrenen Kilo-
metern, durchgeführt wird.

Ab 50000 km sind die Wartungsintervalle alle 10000 km zu wiederholen.

Die mit einem Sternchen markierten Arbeiten erfordern Spezialwerkzeuge, besondere Daten und technische Fä-
higkeiten und sollten daher von einer Yamaha-Fachwerkstatt ausgeführt werden.
NR. PRÜFPUNKT KONTROLLE ODER WARTUNGSARBEIT
STAND DES KILOMETERZÄHLERS (

×

1000 km)

JAHRES-
KONTROLLE

1 10203040
1*
Kraftstoffleitung

Kraftstoffschläuche auf Risse oder Beschädigung kon-
trollieren.
√√√√ √
2
Zündkerzen

Zustand kontrollieren.

Reinigen und Abstand neu einstellen.
√√

Ersetzen.
√√
3*
Ventile

Ventilspiel kontrollieren.

Einstellen.Alle 40000 km
4
Luftfiltereinsatz

Reinigen.
√√

Ersetzen.
√√
5*
Luftfiltereinsätze des
Keilriemengehäuses

Reinigen.
√√

Ersetzen.
√√
6*
Vorderradbremse

Das Fahrzeug auf ordnungsgemäßen Betrieb, Flüssig-
keitsstand und auf Lecks überprüfen.
√√√√√ √

Scheibenbremsbeläge ersetzen. Bei Abnutzung bis zum Grenzwert
7*
Hinterradbremse

Das Fahrzeug auf ordnungsgemäßen Betrieb, Flüssig-
keitsstand und auf Lecks überprüfen.
√√√√√ √

Scheibenbremsbeläge ersetzen. Bei Abnutzung bis zum Grenzwert
8
Feststellen der Hinter-
radbremse

Funktion prüfen.

Einstellen.
√√√√√ √

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-9
1
2
3
4
5
6
7
8
9

GAU19592
Zündkerzen prüfen
Die Zündkerzen sind wichtige Bestand-
teile des Motors und sind leicht zu über-
prüfen. Da Verbrennungswärme und
Ablagerungen die Funktionstüchtigkeit
der Kerzen im Laufe der Zeit vermin-
dern, müssen die Zündkerzen in den
empfohlenen Abständen gemäß War-
tungs- und Schmiertabelle herausge-
nommen und geprüft werden. Der
Zustand der Zündkerzen erlaubt
Rückschlüsse auf den Zustand des
Motors.
Zündkerze ausbauen
1. Das Verkleidungsteil B abnehmen.
(Siehe Seite 6-6.)
2. Die Zündkerzen-Abdeckung, wie
in der Abbildung gezeigt, heraus-
ziehen.3. Den Zündkerzenstecker abziehen.
4. Die Zündkerze, wie in der Abbil-
dung dargestellt, mit dem Zünd-
kerzenschlüssel (Bordwerkzeug)
herausschrauben.
Zündkerzen prüfen
1. Die Verfärbung des Zünd-
kerzen-Isolatorfußes prüfen. Der
die Mittelelektrode umgebende
Porzellanisolator ist bei richtig ein-
gestelltem Motor und normaler
Fahrweise rehbraun.
2. Prüfen, ob sämtliche Zündkerzen
des Motors die gleiche Verfärbung
aufweisen.
HINWEIS:
Weisen einzelne oder sämtliche Zünd-
kerzen eine stark abweichende Fär-
bung auf, könnte der Motor defekt sein.
Versuchen Sie nicht, derartige Proble-
me selbst zu diagnostizieren. Lassen

1. Zündkerzen-Abdeckung
1. Zündkerzenstecker
1
1

1. Zündkerzenschlüssel
1

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-17
1
2
3
4
5
6
7
8
9

gen.
GAU21120
Luftfiltereinsatz reinigen
Der Luftfiltereinsatz sollte in den emp-
fohlenen Abständen gemäß Wartungs-
und Schmiertabelle gereinigt werden.
Bei Einsatz in sehr staubiger oder
feuchter Umgebung ist der Filter häufi-
ger zu reinigen.
1. Das Verkleidungsteil A abnehmen.
(Siehe Seite 6-6.)
2. Die Windschutzscheibe abschrau-
ben.
3. Den Luftfilter-Gehäusedeckel ab-
schrauben und dann den Luftfilter-
einsatz herausnehmen.4. Den Filtereinsatz ausklopfen, um
den gröbsten Schmutz und Staub
zu entfernen; dann mit Druckluft,
wie in der Abbildung gezeigt, den
feineren Staub herausblasen. Den
1. Schraube
1
1(×5)

1. Luftfiltergehäuseabdeckung
2. Schraube
1. Luftfiltereinsatz
1
2
2
1

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-24
2
3
4
5
67
8
9

GAU22390
Scheibenbremsbeläge des
Vorder- und Hinterrads prüfen
Der Verschleiß der Scheibenbremsbe-
läge vorn und hinten muß in den emp-
fohlenen Abständen gemäß Wartungs-
und Schmiertabelle geprüft werden.
GAU22430
Scheibenbremsbeläge vorn
Die Vorderradbremse weist
Verschleißanzeiger (Nuten) auf, die
ein Prüfen der Bremsbeläge ohne
Ausbau erlauben. Zur Prüfung des
Bremsbelagverschleißes die Nuten
prüfen. Wenn eine Nut fast ver-
schwunden ist, die Scheibenbremsbe-läge als ganzen Satz schnellstmöglich
von einer Yamaha-Fachwerkstatt aus-
tauschen lassen.
GAU22493
Scheibenbremsbeläge hinten
1. Den Hinterrad-Bremssattel ab-
schrauben.
2. Jeden der hinteren Scheiben-
bremsbeläge auf Beschädigungen
untersuchen und die Dicke des
Bremsbelags messen. Mißt die
Stärke eines Bremsbelags weni-
ger als 0.8 mm (0.03 in), oder ist
ein Bremsbelag beschädigt, die
Bremsbeläge im Satz von einerYamaha-Fachwerkstatt austau-
schen lassen.
3. Den Hinterrad-Bremssattel fest-
schrauben und dann die Schrau-
ben vorschriftsmäßig festziehen.
ACHTUNG:

GCA12822
Nach dem Ausbau des Bremssattels
die Hinterradbremse oder den Fest-
stellbremshebel (Hinterrad) nicht
betätigen, da sonst der Bremssattel-
kolben herausgedrückt wird.
1. Verschleißanzeigerille des Bremsbelags
1 1

1. Schraube
2. Bremsbelagstärke
1
2

Anzugsdrehmoment:
Bremssattel-Schraube:
40 Nm (4.0 m·kgf, 28.9 ft·lbf)

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-30
2
3
4
5
67
8
9 Batterie aufladen
Bei Entladung die Batterie so bald wie
möglich von einer Yamaha-Fachwerk-
statt aufladen lassen. Beachten Sie,
daß die Batterie sich durch die Zuschal-
tung elektrischer Nebenverbraucher
schneller entlädt, wenn das Fahrzeug
mit solchen ausgestattet ist.
WARNUNG

GWA10760

Die Batterie enthält giftige
Schwefelsäure, die schwere Ve-
rätzungen hervorrufen kann.
Daher beim Umgang mit Batteri-
en stets einen geeigneten Au-
genschutz tragen. Augen, Hautund Kleidung unter keinen Um-
ständen mit Batteriesäure in Be-
rührung bringen. Im Falle, daß
Batteriesäure mit Haut in Berüh-
rung kommt, führen Sie die fol-
genden ERSTE
HILFE-Maßnahmen durch.

ÄUßERLICH: Mit reichlich
Wasser abspülen.

INNERLICH: Große Mengen
Wasser oder Milch trinken
und sofort einen Arzt rufen.

AUGEN: Mindestens 15 Minu-
ten lang gründlich mit Wasser
spülen und sofort einen Arzt
aufsuchen.

Die Batterie erzeugt explosives
Wasserstoffgas (Knallgas). Da-
her Funken, offene Flammen,
brennende Zigaretten und ande-
re Feuerquellen von der Batterie
fernhalten. Beim Laden der Bat-
terie in geschlossenen Räumen
für ausreichende Belüftung sor-
gen.

DIES UND BATTERIEN VON
KINDERN FERNHALTEN.
Batterie lagern
1. Wird das Fahrzeug über einen Mo-
nat lang nicht benutzt, die Batterie
ausbauen, aufladen und an einem
kühlen und trockenen Ort lagern.
2. Bei einer Stillegung von mehr als
zwei Monaten mindestens einmal
im Monat den Ladezustand der
Batterie überprüfen und ggf. aufla-
den.
3. Vor der Montage die Batterie voll-
ständig aufladen.
4. Nach der Montage sicherstellen,
daß die Batteriekabel richtig an die
Batterieklemmen angeschlossen
sind.
ACHTUNG:

GCA10630

Die Batterie immer in gelade-
nem Zustand halten. Das La-
gern im entladenen Zustand
fügt der Batterie bleibende
Schäden zu.

Zum Laden der wartungsfreien
Batterie ist ein spezielles Lade-
1. Batterie
1

7-1
1
2
3
4
5
6
7
8
9

PFLEGE UND STILLEGUNG DES MOTORROLLERS
GAU26100
Pflege
Während die offene Bauweise einer-
seits die attraktive Technologie sicht-
bar macht, hat sie andererseits den
Nachteil, daß das Motorroller unge-
schützt ist. Obwohl nur hochwertige
Materialien verwendet werden, sind die
Bauteile nicht korrosionssicher. Wäh-
rend bei Automobilen beispielsweise
ein korrodierter Auspuff unbeachtet
bleibt, fallen schon kleine Rostansätze
an der Motorroller-Auspuffanlage un-
angenehm auf. Regelmäßige, richtige
Pflege ist nicht nur eine Bedingung für
Garantieansprüche, sondern Ihr Motor-
roller wird auch besser aussehen, län-
ger leben und optimale Leistungen
erbringen.
Vorbereitung für die Reinigung
1. Die Schalldämpferöffnung abküh-
len lassen und dann mit einer Pla-
stiktüte abdecken.
2. Sicherstellen, daß alle Kappen
und Abdeckungen, sowie alle
elektrischen Stecker und An-
schlußbuchsen, einschließlich desZündkerzensteckers fest sitzen.
3. Auf stark verschmutzte Stellen, die
z. B. durch verkrustetes Motoröl
verunreinigt sind, einen Kaltreini-
ger mit dem Pinsel auftragen, aber
niemals Kaltreiniger auf Dichtun-
gen und Radachsen auftragen!
Kaltreiniger und Schmutz mit Was-
ser abspülen.
Reinigung
ACHTUNG:

GCA10780

Stark säurehaltige Radreiniger,
besonders an Speichenrädern,
vermeiden. Werden solche Pro-
dukte für schwer zu entfernende
Verschmutzungen verwendet,
das Reinigungsmittel nicht län-
ger als vorgeschrieben auf der
betroffenen Stelle lassen. Die
behandelten Teile unbedingt
sehr gut mit Wasser spülen, so-
fort abtrocknen und anschlie-
ßend mit einem
Korrosionsschutz versehen.

Unsachgemäße Reinigung kann
den Windschutz, die Verklei-dungsteile und andere Plastik-
teile beschädigen.
Ausschließlich weiche, saubere
Tücher oder Schwämme mit ei-
nem milden Reinigungsmittel
und Wasser verwenden, um Pla-
stikteile zu reinigen.

Niemals scharfe Chemikalien
für Plastikteile verwenden. Nie-
mals folgende Mittel bzw. einen
mit diesen Mitteln angefeuchte-
ten Lappen oder Schwamm be-
nutzen: alkalische oder stark
säurehaltige Reinigungsmittel,
Lösungsmittel, Benzin, Rost-
schutz- oder -entfernungsmittel,
Brems- oder Kühlflüssigkeit,
Batteriesäure.

Niemals Hochdruck-Waschan-
lagen oder Dampfstrahlreiniger
verwenden, da diese das Einsik-
kern von Wasser und damit eine
Verschlechterung in den folgen-
den Bereichen verursachen:
Dichtungen (von Rädern,
Schwinglagern, Gabeln und

PFLEGE UND STILLEGUNG DES MOTORROLLERS
7-4
2
3
4
5
6
78
9
die im Abschnitt “Pflege” in diesem
Kapitel angegeben sind.
2. Füllen Sie den Kraftstofftank und
fügen Sie einen stabilisierenden
Zusatz hinzu (falls erhältlich), um
den Tank vor Rostbefall zu schüt-
zen und eine chemische Verände-
rung des Kraftstoffs zu verhindern.
3. Zum Schutz der Zylinder, Kolben-
ringe, etc. vor Korrosion die fol-
genden Schritte ausführen:
a. Die Zündkerzenstecker abzie-
hen und dann die Zündkerzen
herausschrauben.
b. Etwa einen Teelöffel Motoröl
durch die Kerzenbohrungen
einfüllen.
c. Die Zündkerzenstecker auf die
Zündkerzen aufstecken und
dann die Zündkerzen auf den
Zylinderkopf legen, sodaß die
Elektroden Masseverbindung
haben. (Damit wird im näch-
sten Schritt die Funkenbildung
begrenzt.)
d. Den Motor einige Male mit demAnlasser durchdrehen. (Da-
durch wird die Zylinderwand
mit Öl benetzt.)
e. Die Zündkerzenstecker von
den Zündkerzen abziehen, die
Zündkerzen einschrauben und
die Zündkerzenstecker wieder
auf die Zündkerzen aufsetzen.
WARNUNG

GWA10950
Um Verletzung oder Schäden durch
Funken vorzubeugen, müssen die
Elektroden der Zündkerzen geerdet
werden, wenn der Motor durchge-
dreht wird.
4. Sämtliche Seilzüge sowie alle He-
bel- und Ständer-Drehpunkte ölen.
5. Den Luftdruck der Reifen kontrol-
lieren und ggf. korrigieren. An-
schließend den Motoroller so
aufbocken, daß beide Räder über
dem Boden schweben. Anderen-
falls jeden Monat die Räder etwas
verdrehen, damit die Reifen nicht
ständig an derselben Stelle auflie-
gen und dadurch beschädigt wer-den.
6. Den Schalldämpfer mit Plastiktü-
ten so abdecken, daß keine
Feuchtigkeit eindringen kann.
7. Die Batterie ausbauen und voll-
ständig aufladen. Die Batterie an
einem kühlen, trockenen Ort la-
gern und einmal pro Monat aufla-
den. Die Batterie nicht an einem
übermäßig kalten oder warmen
Ort [unter 0 °C (30 °F) oder über
30 °C (90 °F)] lagern. Nähere An-
gaben zum Lagern der Batterie
siehe Seite 6-29.
HINWEIS:
Anfallende Reparaturen vor der Stille-

gung ausführen.
