USO E MANUTENZIONE
5VU-28199-H1XP500AXP500
Page 2 of 96
Page 3 of 96

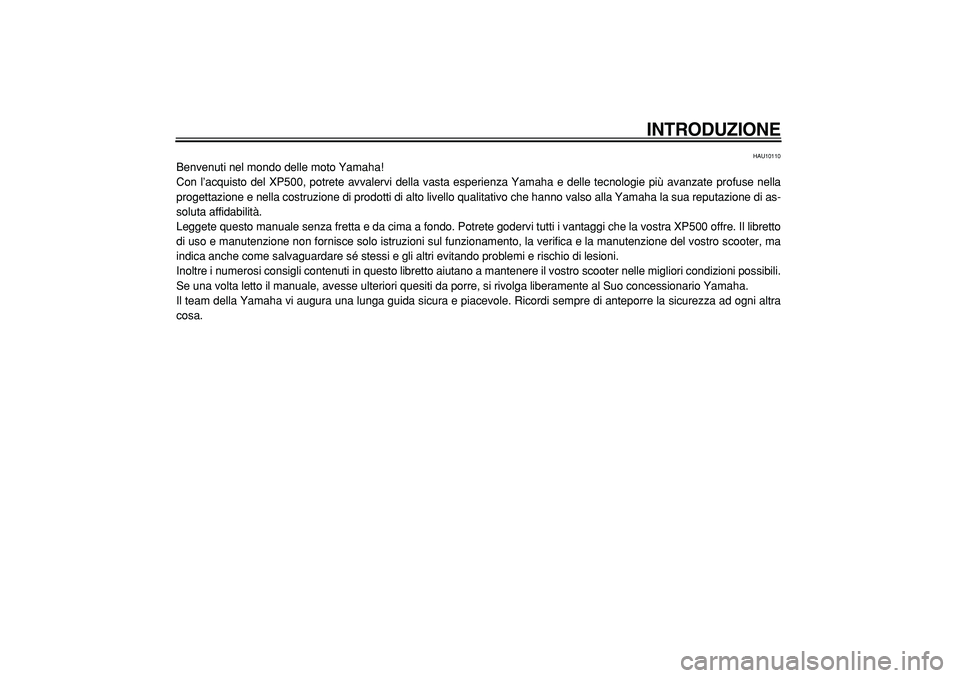

INTRODUZIONE
HAU10110
Benvenuti nel mondo delle moto Yamaha!
Con l’acquisto del XP500, potrete avvalervi della vasta esperienza Yamaha e delle tecnologie più avanzate profuse nella
progettazione e nella costruzione di prodotti di alto livello qualitativo che hanno valso alla Yamaha la sua reputazione di as-
soluta affidabilità.
Leggete questo manuale senza fretta e da cima a fondo. Potrete godervi tutti i vantaggi che la vostra XP500 offre. Il libretto
di uso e manutenzione non fornisce solo istruzioni sul funzionamento, la verifica e la manutenzione del vostro scooter, ma
indica anche come salvaguardare sé stessi e gli altri evitando problemi e rischio di lesioni.
Inoltre i numerosi consigli contenuti in questo libretto aiutano a mantenere il vostro scooter nelle migliori condizioni possibili.
Se una volta letto il manuale, avesse ulteriori quesiti da porre, si rivolga liberamente al Suo concessionario Yamaha.
Il team della Yamaha vi augura una lunga guida sicura e piacevole. Ricordi sempre di anteporre la sicurezza ad ogni altra
cosa.
Page 4 of 96

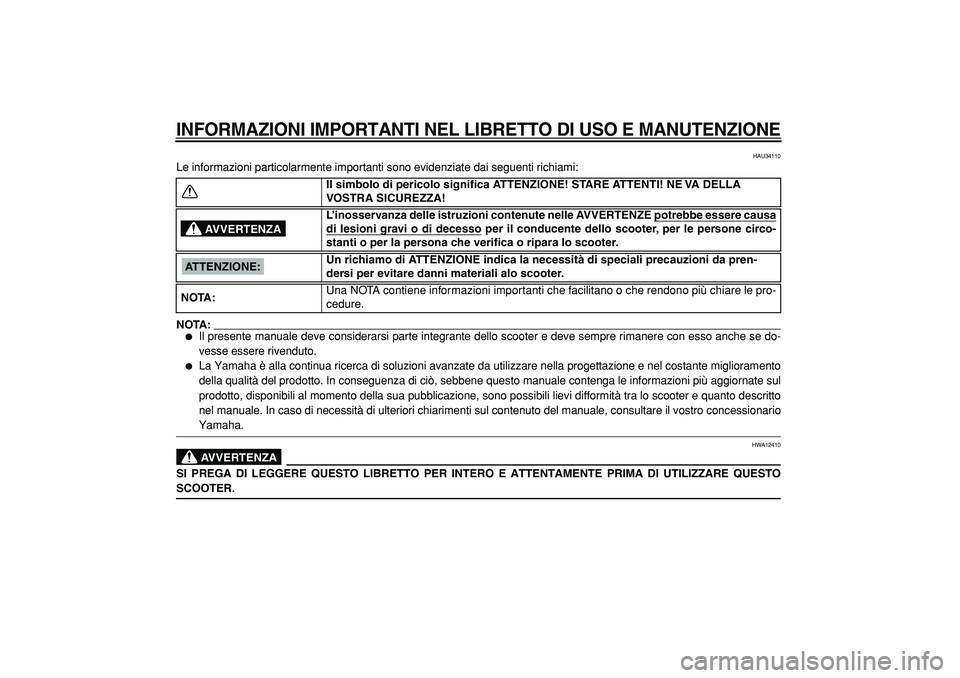

INFORMAZIONI IMPORTANTI NEL LIBRETTO DI USO E MANUTENZIONE
HAU34110
Le informazioni particolarmente importanti sono evidenziate dai seguenti richiami:
NOTA:
Il presente manuale deve considerarsi parte integrante dello scooter e deve sempre rimanere con esso anche se do-
vesse essere rivenduto.
La Yamaha è alla continua ricerca di soluzioni avanzate da utilizzare nella progettazione e nel costante miglioramento
della qualità del prodotto. In conseguenza di ciò, sebbene questo manuale contenga le informazioni più aggiornate sul
prodotto, disponibili al momento della sua pubblicazione, sono possibili lievi difformità tra lo scooter e quanto descritto
nel manuale. In caso di necessità di ulteriori chiarimenti sul contenuto del manuale, consultare il vostro concessionario
Yamaha.
AVVERTENZA
HWA12410
SI PREGA DI LEGGERE QUESTO LIBRETTO PER INTERO E ATTENTAMENTE PRIMA DI UTILIZZARE QUESTO
SCOOTER.Il simbolo di pericolo significa ATTENZIONE! STARE ATTENTI! NE VA DELLA
VOSTRA SICUREZZA!
L’inosservanza delle istruzioni contenute nelle AVVERTENZE potrebbe essere causa
di lesioni gra
vi o di decesso
per il conducente dello scooter, per le persone circo-
stanti o per la persona che verifica o ripara lo scooter.
Un richiamo di ATTENZIONE indica la necessità di speciali precauzioni da pren-
dersi per evitare danni materiali alo scooter.
Una NOTA contiene informazioni importanti che facilitano o che rendono più chiare le pro-
cedure.
AVVERTENZA
ATTENZIONE:NOTA:
Page 5 of 96

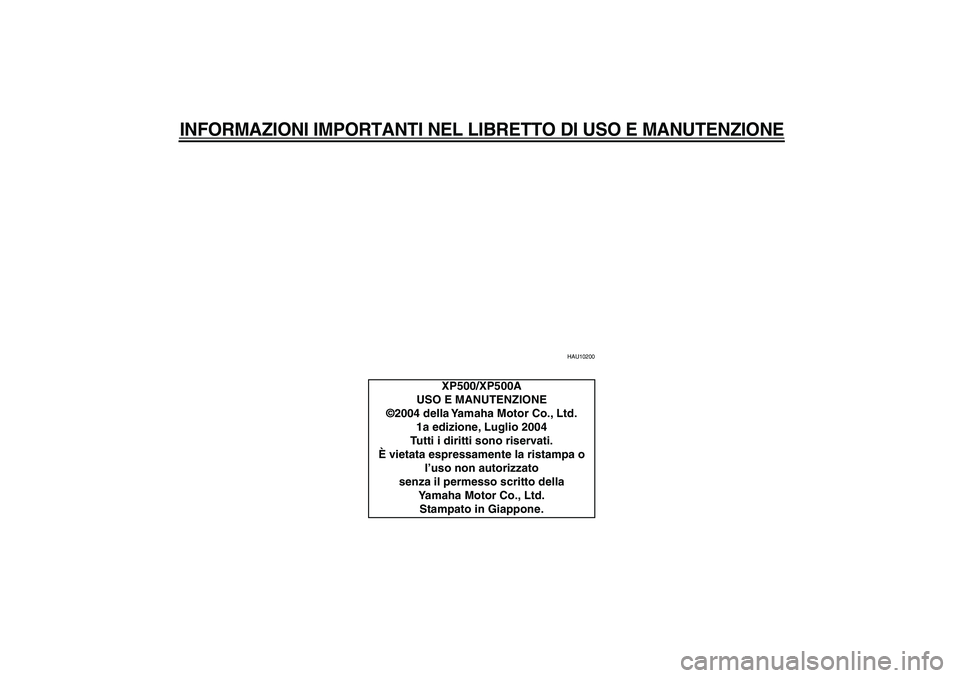

INFORMAZIONI IMPORTANTI NEL LIBRETTO DI USO E MANUTENZIONE
HAU10200
XP500/XP500A
USO E MANUTENZIONE
©2004 della Yamaha Motor Co., Ltd.
1a edizione, Luglio 2004
Tutti i diritti sono riservati.
È vietata espressamente la ristampa o
l’uso non autorizzato
senza il permesso scritto della
Yamaha Motor Co., Ltd.
Stampato in Giappone.

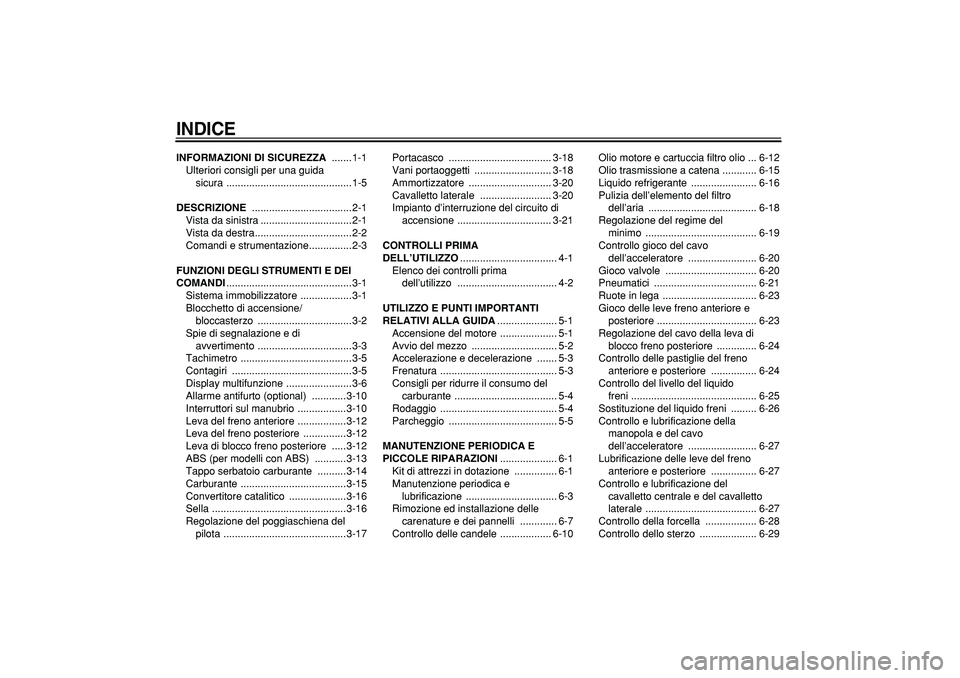

Page 6 of 96
INDICE
INFORMAZIONI DI SICUREZZA
.......1-1
Ulteriori consigli per una guida
sicura ............................................1-5
DESCRIZIONE
...................................2-1
Vista da sinistra ................................2-1
Vista da destra..................................2-2
Comandi e strumentazione...............2-3
FUNZIONI DEGLI STRUMENTI E DEI
COMANDI
............................................3-1
Sistema immobilizzatore ..................3-1
Blocchetto di accensione/
bloccasterzo .................................3-2
Spie di segnalazione e di
avvertimento .................................3-3
Tachimetro .......................................3-5
Contagiri ..........................................3-5
Display multifunzione .......................3-6
Allarme antifurto (optional) ............3-10
Interruttori sul manubrio .................3-10
Leva del freno anteriore .................3-12
Leva del freno posteriore ...............3-12
Leva di blocco freno posteriore .....3-12
ABS (per modelli con ABS) ...........3-13
Tappo serbatoio carburante ..........3-14
Carburante .....................................3-15
Convertitore catalitico ....................3-16
Sella ...............................................3-16
Regolazione del poggiaschiena del
pilota ...........................................3-17Portacasco .................................... 3-18
Vani portaoggetti ........................... 3-18
Ammortizzatore ............................. 3-20
Cavalletto laterale ......................... 3-20
Impianto d’interruzione del circuito di
accensione ................................. 3-21
CONTROLLI PRIMA
DELL’UTILIZZO
.................................. 4-1
Elenco dei controlli prima
dell’utilizzo ................................... 4-2
UTILIZZO E PUNTI IMPORTANTI
RELATIVI ALLA GUIDA
..................... 5-1
Accensione del motore .................... 5-1
Avvio del mezzo .............................. 5-2
Accelerazione e decelerazione ....... 5-3
Frenatura ......................................... 5-3
Consigli per ridurre il consumo del
carburante .................................... 5-4
Rodaggio ......................................... 5-4
Parcheggio ...................................... 5-5
MANUTENZIONE PERIODICA E
PICCOLE RIPARAZIONI
.................... 6-1
Kit di attrezzi in dotazione ............... 6-1
Manutenzione periodica e
lubrificazione ................................ 6-3
Rimozione ed installazione delle
carenature e dei pannelli ............. 6-7
Controllo delle candele .................. 6-10Olio motore e cartuccia filtro olio ... 6-12
Olio trasmissione a catena ............ 6-15
Liquido refrigerante ....................... 6-16
Pulizia dell’elemento del filtro
dell’aria ...................................... 6-18
Regolazione del regime del
minimo ....................................... 6-19
Controllo gioco del cavo
dell’acceleratore ........................ 6-20
Gioco valvole ................................ 6-20
Pneumatici .................................... 6-21
Ruote in lega ................................. 6-23
Gioco delle leve freno anteriore e
posteriore ................................... 6-23
Regolazione del cavo della leva di
blocco freno posteriore .............. 6-24
Controllo delle pastiglie del freno
anteriore e posteriore ................ 6-24
Controllo del livello del liquido
freni ............................................ 6-25
Sostituzione del liquido freni ......... 6-26
Controllo e lubrificazione della
manopola e del cavo
dell’acceleratore ........................ 6-27
Lubrificazione delle leve del freno
anteriore e posteriore ................ 6-27
Controllo e lubrificazione del
cavalletto centrale e del cavalletto
laterale ....................................... 6-27
Controllo della forcella .................. 6-28
Controllo dello sterzo .................... 6-29
Page 7 of 96

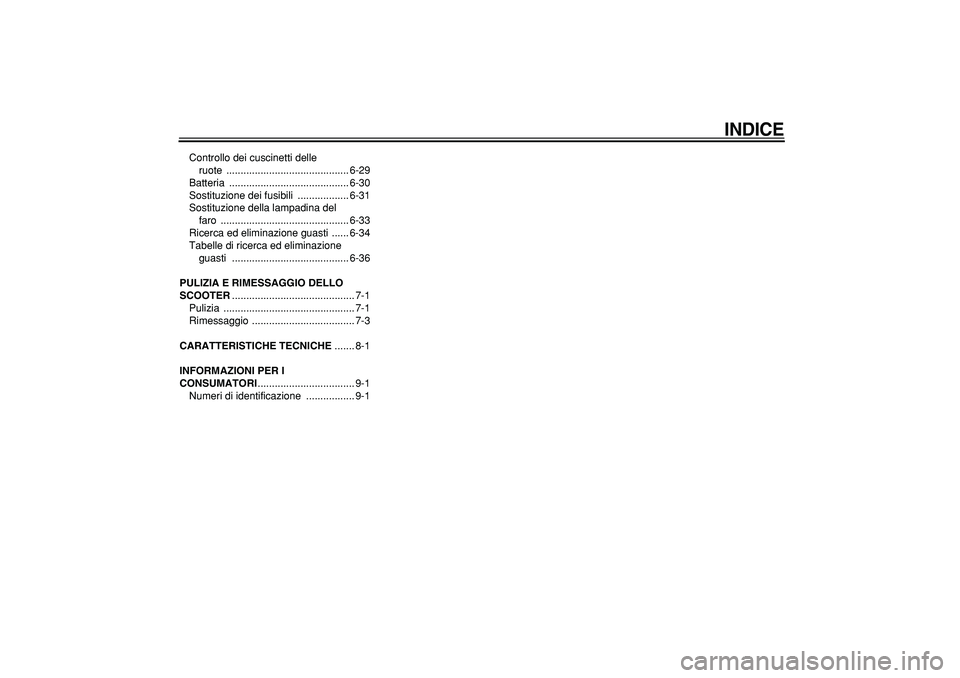

INDICE
Controllo dei cuscinetti delle
ruote ........................................... 6-29
Batteria .......................................... 6-30
Sostituzione dei fusibili .................. 6-31
Sostituzione della lampadina del
faro ............................................. 6-33
Ricerca ed eliminazione guasti ...... 6-34
Tabelle di ricerca ed eliminazione
guasti ......................................... 6-36
PULIZIA E RIMESSAGGIO DELLO
SCOOTER
........................................... 7-1
Pulizia .............................................. 7-1
Rimessaggio .................................... 7-3
CARATTERISTICHE TECNICHE
....... 8-1
INFORMAZIONI PER I
CONSUMATORI
.................................. 9-1
Numeri di identificazione ................. 9-1
Page 8 of 96
1-1
1

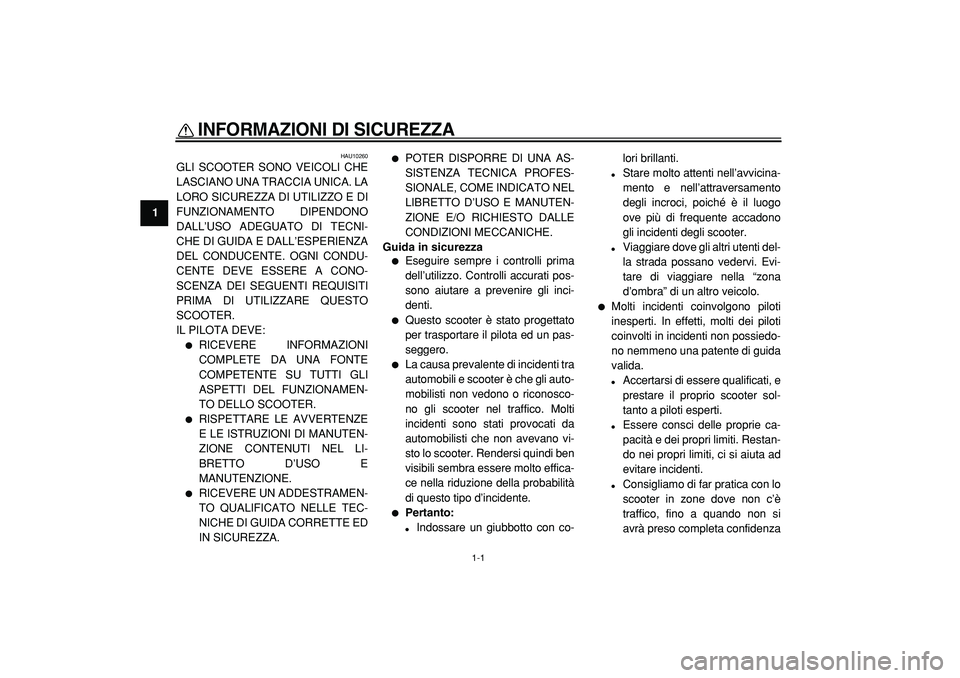

INFORMAZIONI DI SICUREZZA
HAU10260
GLI SCOOTER SONO VEICOLI CHE
LASCIANO UNA TRACCIA UNICA. LA
LORO SICUREZZA DI UTILIZZO E DI
FUNZIONAMENTO DIPENDONO
DALL’USO ADEGUATO DI TECNI-
CHE DI GUIDA E DALL’ESPERIENZA
DEL CONDUCENTE. OGNI CONDU-
CENTE DEVE ESSERE A CONO-
SCENZA DEI SEGUENTI REQUISITI
PRIMA DI UTILIZZARE QUESTO
SCOOTER.
IL PILOTA DEVE:
RICEVERE INFORMAZIONI
COMPLETE DA UNA FONTE
COMPETENTE SU TUTTI GLI
ASPETTI DEL FUNZIONAMEN-
TO DELLO SCOOTER.
RISPETTARE LE AVVERTENZE
E LE ISTRUZIONI DI MANUTEN-
ZIONE CONTENUTI NEL LI-
BRETTO D’USO E
MANUTENZIONE.
RICEVERE UN ADDESTRAMEN-
TO QUALIFICATO NELLE TEC-
NICHE DI GUIDA CORRETTE ED
IN SICUREZZA.
POTER DISPORRE DI UNA AS-
SISTENZA TECNICA PROFES-
SIONALE, COME INDICATO NEL
LIBRETTO D’USO E MANUTEN-
ZIONE E/O RICHIESTO DALLE
CONDIZIONI MECCANICHE.
Guida in sicurezza
Eseguire sempre i controlli prima
dell’utilizzo. Controlli accurati pos-
sono aiutare a prevenire gli inci-
denti.
Questo scooter è stato progettato
per trasportare il pilota ed un pas-
seggero.
La causa prevalente di incidenti tra
automobili e scooter è che gli auto-
mobilisti non vedono o riconosco-
no gli scooter nel traffico. Molti
incidenti sono stati provocati da
automobilisti che non avevano vi-
sto lo scooter. Rendersi quindi ben
visibili sembra essere molto effica-
ce nella riduzione della probabilità
di questo tipo d’incidente.
Pertanto:
Indossare un giubbotto con co-lori brillanti.
Stare molto attenti nell’avvicina-
mento e nell’attraversamento
degli incroci, poiché è il luogo
ove più di frequente accadono
gli incidenti degli scooter.
Viaggiare dove gli altri utenti del-
la strada possano vedervi. Evi-
tare di viaggiare nella “zona
d’ombra” di un altro veicolo.
Molti incidenti coinvolgono piloti
inesperti. In effetti, molti dei piloti
coinvolti in incidenti non possiedo-
no nemmeno una patente di guida
valida.
Accertarsi di essere qualificati, e
prestare il proprio scooter sol-
tanto a piloti esperti.
Essere consci delle proprie ca-
pacità e dei propri limiti. Restan-
do nei propri limiti, ci si aiuta ad
evitare incidenti.
Consigliamo di far pratica con lo
scooter in zone dove non c’è
traffico, fino a quando non si
avrà preso completa confidenza

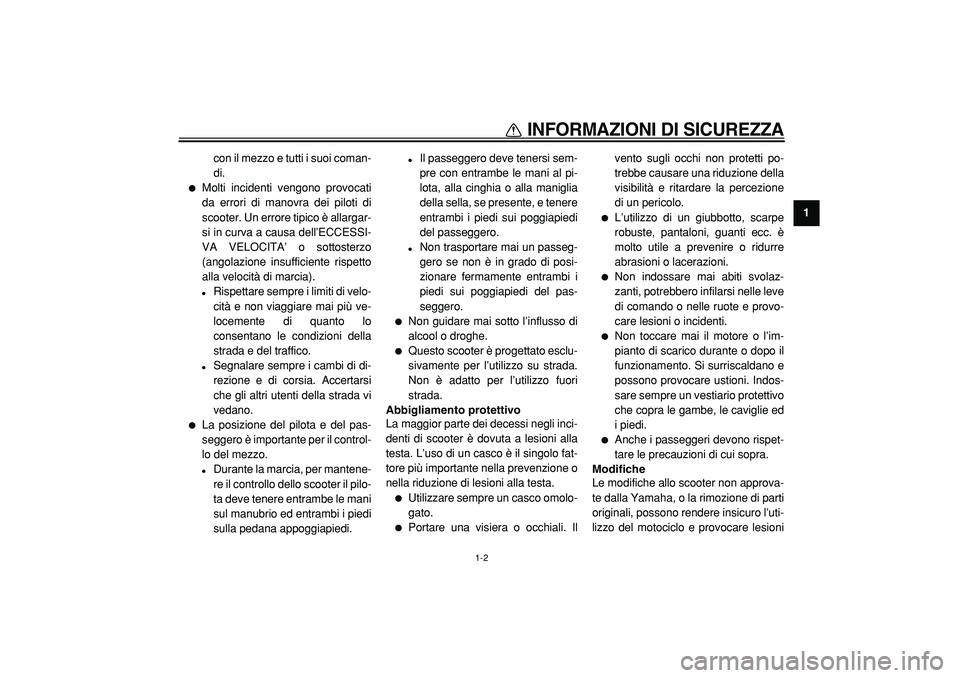

Page 9 of 96
INFORMAZIONI DI SICUREZZA
1-2
1
con il mezzo e tutti i suoi coman-
di.
Molti incidenti vengono provocati
da errori di manovra dei piloti di
scooter. Un errore tipico è allargar-
si in curva a causa dell’ECCESSI-
VA VELOCITA’ o sottosterzo
(angolazione insufficiente rispetto
alla velocità di marcia).
Rispettare sempre i limiti di velo-
cità e non viaggiare mai più ve-
locemente di quanto lo
consentano le condizioni della
strada e del traffico.
Segnalare sempre i cambi di di-
rezione e di corsia. Accertarsi
che gli altri utenti della strada vi
vedano.
La posizione del pilota e del pas-
seggero è importante per il control-
lo del mezzo.
Durante la marcia, per mantene-
re il controllo dello scooter il pilo-
ta deve tenere entrambe le mani
sul manubrio ed entrambi i piedi
sulla pedana appoggiapiedi.
Il passeggero deve tenersi sem-
pre con entrambe le mani al pi-
lota, alla cinghia o alla maniglia
della sella, se presente, e tenere
entrambi i piedi sui poggiapiedi
del passeggero.
Non trasportare mai un passeg-
gero se non è in grado di posi-
zionare fermamente entrambi i
piedi sui poggiapiedi del pas-
seggero.
Non guidare mai sotto l’influsso di
alcool o droghe.
Questo scooter è progettato esclu-
sivamente per l’utilizzo su strada.
Non è adatto per l’utilizzo fuori
strada.
Abbigliamento protettivo
La maggior parte dei decessi negli inci-
denti di scooter è dovuta a lesioni alla
testa. L’uso di un casco è il singolo fat-
tore più importante nella prevenzione o
nella riduzione di lesioni alla testa.
Utilizzare sempre un casco omolo-
gato.
Portare una visiera o occhiali. Ilvento sugli occhi non protetti po-
trebbe causare una riduzione della
visibilità e ritardare la percezione
di un pericolo.
L’utilizzo di un giubbotto, scarpe
robuste, pantaloni, guanti ecc. è
molto utile a prevenire o ridurre
abrasioni o lacerazioni.
Non indossare mai abiti svolaz-
zanti, potrebbero infilarsi nelle leve
di comando o nelle ruote e provo-
care lesioni o incidenti.
Non toccare mai il motore o l’im-
pianto di scarico durante o dopo il
funzionamento. Si surriscaldano e
possono provocare ustioni. Indos-
sare sempre un vestiario protettivo
che copra le gambe, le caviglie ed
i piedi.
Anche i passeggeri devono rispet-
tare le precauzioni di cui sopra.
Modifiche
Le modifiche allo scooter non approva-
te dalla Yamaha, o la rimozione di parti
originali, possono rendere insicuro l’uti-
lizzo del motociclo e provocare lesioni
Page 10 of 96
INFORMAZIONI DI SICUREZZA
1-3
1
gravi. Le modifiche possono inoltre ren-
dere illegale l’utilizzo dello scooter.
Carico e accessori
L’aggiunta di accessori o di carico allo
scooter può influire negativamente sul-
la stabilità e sulla maneggevolezza, se
cambia la distribuzione dei pesi dello
scooter. Per evitare possibili incidenti,
l’aggiunta di carico o accessori allo sco-
oter va effettuata con estrema cautela.
Prestare la massima attenzione gui-
dando uno scooter a cui siano stati ag-
giunti carichi o accessori. Di seguito
forniamo alcune direttive generali in
caso di aggiunta di carico o di accessori
allo scooter:
Carico
Il peso totale del pilota, del passeggero,
degli accessori e del carico non deve
superare il limite massimo di carico di
XP500 190 kg (419 lb) XP500A 185 kg
(408 lb). Caricando il mezzo entro que-
sti limiti, tenere presente quanto segue:
Tenere il peso del carico e degli
accessori il più basso ed il più vici-
no possibile allo scooter. Accertar-si di distribuire il peso nel modo più
uniforme possibile su entrambi i
lati dello scooter, per ridurre al mi-
nimo lo sbilanciamento o l’instabili-
tà.
I carichi mobili possono provocare
improvvisi sbilanciamenti. Accer-
tarsi che gli accessori ed il carico
siano ben fissati allo scooter, pri-
ma di avviarlo. Controllare fre-
quentemente i supporti degli
accessori ed i dispositivi di fissag-
gio dei carichi.
Non attaccare al manubrio, alla
forcella o al parafango anteriore
oggetti grandi o pesanti. Oggetti
del genere possono provocare in-
stabilità o ridurre la risposta dello
sterzo.
Accessori
Gli accessori originali Yamaha sono
stati studiati appositamente per l’utiliz-
zo su questo scooter. Poichè la
Yamaha non è in grado di provare tutti
gli altri accessori disponibili, siete per-
sonalmente responsabili della scelta,dell’installazione e dell’uso corretto di
accessori non Yamaha. Usare estrema
cautela nella scelta e nell’installazione
di qualsiasi accessorio.
Per il montaggio di accessori, tenere
ben presenti le seguenti istruzioni in ag-
giunta a quelle descritte al capitolo “Ca-
rico”.
Non installare mai accessori o tra-
sportare carichi che comprometta-
no le prestazioni dello scooter.
Prima di utilizzare gli accessori,
controllateli accuratamente per ac-
certarsi che essi non riducano in
nessun modo la distanza minima
da terra sia in rettilineo che in cur-
va, non limitino la corsa delle so-
spensioni, dello sterzo o il
funzionamento dei comandi, oppu-
re oscurino le luci o i catarifrangen-
ti.
Gli accessori montati sul manu-
brio oppure nella zona delle for-
celle possono creare instabilità
dovuta alla distribuzione non
uniforme dei pesi o a modifiche
