ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-7
2
34
5
6
7
8
9
Die Multifunktionsanzeige beinhaltet:


einen Kraftstoffmesser

einen Kühlflüssigkeitstempera-
tur-Anzeiger

einen Kilometerzähler (zeigt die
insgesamt gefahrenen Kilometer
an)

zwei Tageskilometerzähler (zei-
gen die seit dem letzten Zurück-
setzen auf Null gefahrenen
Kilometer an)

einen Reservekilometerzähler (derdie zurückgelegte Strecke anzeigt,
seitdem das untere Segment des
Kraftstoffmessers und die Reser-
ve-Warnanzeige zu blinken be-
gonnen haben)

eine Stromkreis-Prüfeinrichtung

eine Uhr

eine Ölwechsel-Intervallanzeige

Anzeige für den Keilriemenwech-
sel
HINWEIS:


Bitte beachten Sie, daß der
Schlüssel zuerst in die Stellung
“ON” gedreht werden muß, bevor
Sie die Knöpfe “SELECT” und
“RESET” benutzen können.

Um den Stromkreis zu überprüfen
werden beim Drehen des Schlüs-
sels auf “ON” zunächst alle Dis-
play-Segmente der
Multifunktionsanzeige der Reihe
nach aufleuchten und dann wieder
erlöschen.
Kilometerzähler-Betriebsarten
Mit dem Wahlknopf “SELECT” kann in
folgender Reihenfolge zwischen derKilometerzähler-Betriebsart “ODO”
(Odometer) und den Tageskilometer-
zähler-Betriebsarten “TRIP” umge-
schaltet werden:
ODO
→
TRIP (oben)
→
TRIP (unten)
→
ODO
Wenn nur noch ca. 2.8 L (0.74 US gal)
(0.62 Imp.gal) Kraftstoff im Kraftstoff-
tank sind, beginnen das untere Seg-
ment des Kraftstoffmessers und die
Reserve-Warnanzeige zu blinken und
das Display wechselt automatisch in
die Reservekilometerzähler-Betriebs-
art “TRIP F” und beginnt, die ab diesem
Punkt zurückgelegte Strecke zu mes-
sen. Mit dem Wahlknopf “SELECT”
kann in diesem Fall in folgender Rei-
henfolge zwischen den verschiedenen
Kilometerzähler-Betriebsarten umge-
schaltet werden:
TRIP F
→
TRIP (oben)
→
TRIP (unten)
→
ODO
→
TRIP F

1. Anzeige für den Keilriemenwechsel
“V-BELT”
2. Kraftstoffstand-Warnleuchte “”
3. Kühlflüssigkeitstemperatur-Warnanzeige
“”
4. Ölwechsel-Intervallanzeige “OIL”
12
4
3

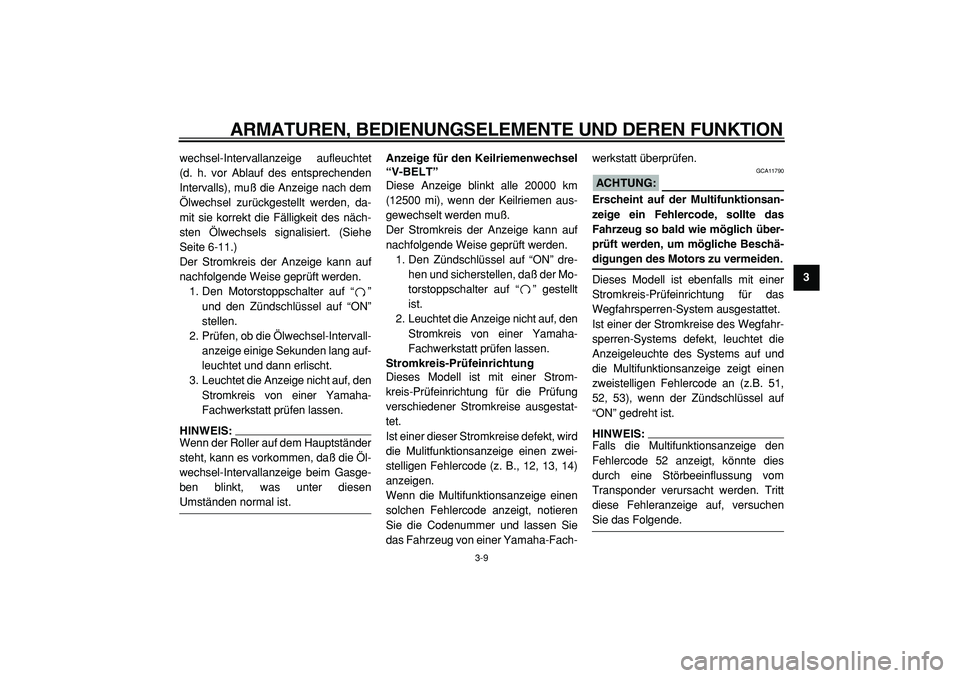

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-9
2
34
5
6
7
8
9
wechsel-Intervallanzeige aufleuchtet
(d. h. vor Ablauf des entsprechenden
Intervalls), muß die Anzeige nach dem
Ölwechsel zurückgestellt werden, da-
mit sie korrekt die Fälligkeit des näch-
sten Ölwechsels signalisiert. (Siehe
Seite 6-11.)
Der Stromkreis der Anzeige kann auf
nachfolgende Weise geprüft werden.
1. Den Motorstoppschalter auf “”
und den Zündschlüssel auf “ON”
stellen.
2. Prüfen, ob die Ölwechsel-Intervall-
anzeige einige Sekunden lang auf-
leuchtet und dann erlischt.
3. Leuchtet die Anzeige nicht auf, den
Stromkreis von einer Yamaha-
Fachwerkstatt prüfen lassen.
HINWEIS:
Wenn der Roller auf dem Hauptständer
steht, kann es vorkommen, daß die Öl-
wechsel-Intervallanzeige beim Gasge-
ben blinkt, was unter diesen

Umständen normal ist.
Anzeige für den Keilriemenwechsel
“V-BELT”
Diese Anzeige blinkt alle 20000 km
(12500 mi), wenn der Keilriemen aus-
gewechselt werden muß.
Der Stromkreis der Anzeige kann auf
nachfolgende Weise geprüft werden.
1. Den Zündschlüssel auf “ON” dre-
hen und sicherstellen, daß der Mo-
torstoppschalter auf “” gestellt
ist.
2. Leuchtet die Anzeige nicht auf, den
Stromkreis von einer Yamaha-
Fachwerkstatt prüfen lassen.
Stromkreis-Prüfeinrichtung
Dieses Modell ist mit einer Strom-
kreis-Prüfeinrichtung für die Prüfung
verschiedener Stromkreise ausgestat-
tet.
Ist einer dieser Stromkreise defekt, wird
die Mulitfunktionsanzeige einen zwei-
stelligen Fehlercode (z. B., 12, 13, 14)
anzeigen.
Wenn die Multifunktionsanzeige einen
solchen Fehlercode anzeigt, notieren
Sie die Codenummer und lassen Sie
das Fahrzeug von einer Yamaha-Fach-werkstatt überprüfen.
ACHTUNG:

GCA11790
Erscheint auf der Multifunktionsan-
zeige ein Fehlercode, sollte das
Fahrzeug so bald wie möglich über-
prüft werden, um mögliche Beschä-
digungen des Motors zu vermeiden.
Dieses Modell ist ebenfalls mit einer
Stromkreis-Prüfeinrichtung für das
Wegfahrsperren-System ausgestattet.
Ist einer der Stromkreise des Wegfahr-
sperren-Systems defekt, leuchtet die
Anzeigeleuchte des Systems auf und
die Multifunktionsanzeige zeigt einen
zweistelligen Fehlercode an (z.B. 51,
52, 53), wenn der Zündschlüssel auf
“ON” gedreht ist.
HINWEIS:
Falls die Multifunktionsanzeige den
Fehlercode 52 anzeigt, könnte dies
durch eine Störbeeinflussung vom
Transponder verursacht werden. Tritt
diese Fehleranzeige auf, versuchen

Sie das Folgende.
