fuse YAMAHA TMAX 2005 Betriebsanleitungen (in German)

SICHERHEITSINFORMATIONEN
1-2
1
halb Ihrer Grenzen fahren, kann
dies dazu beitragen einen Unfall
zu vermeiden.

Wir empfehlen Ihnen, daß Sie
das Fahren mit Ihrem Motorrol-
ler solange in Bereichen üben,
in denen kein Verkehr ist, bis Sie
mit dem Motorroller und allen
seinen Kontrollvorrichtungen
gründlich vertraut sind.

Viele Unfälle wurden durch Fehler
des Motorrollerfahrers verursacht.
Ein typischer Fehler des Fahrers
ist es in einer Biegung auf grund
ZU HOHER GESCHWINDIGKEIT
zu weit auszuscheren oder Kurven
zu schneiden (ungenügender Nei-
gungswinkel im Verhältnis zur Ge-
schwindigkeit).

Halten Sie sich immer an die
Geschwindigkeitsbegrenzun-
gen und fahren Sie niemals
schneller als durch Straßen -
und Verkehrsbedingungen ge-
rechtfertigt ist.

Bevor Sie abbiegen oder dieFahrbahnen wechseln, immer
blinken. Stellen Sie sicher, daß
andere Verkehrsteilnehmer Sie
sehen können.

Die Haltung des Fahrers und Mit-
fahrers ist für eine gute Kontrolle
wichtig.

Der Fahrer sollte während der
Fahrt beide Hände am Lenker
und beide Füße auf dem Tritt-
brett halten, um Kontrolle über
den Motorroller aufrecht erhal-
ten zu können.

Der Mitfahrer sollte sich immer
mit beiden Händen am Fahrer,
am Sitzgurt oder am Haltegriff,
falls vorhanden, festhalten und
beide Füße auf den Fußrasten
halten.

Niemals Mitfahrer mitnehmen,
welche nicht bequem beide
Füße auf den Fußrasten halten
können.

Niemals unter dem Einfluß von Al-
kohol oder anderen Drogen oder
Medikamenten fahren.

Dieser Motorroller ist ausschließ-
lich auf Straßenbenutzung ausge-
legt. Es ist nicht für
Geländefahrten geeignet.
Schutzkleidung
Bei Motorrollerunfällen sind Kopfverlet-
zungen die häufigste Ursache von To-
desfällen. Die Benutzung eines
Schutzhelms ist der absolut wichtigste
Faktor, um Kopfverletzungen zu ver-
hindern oder zu reduzieren.

Tragen Sie immer einen sicher-
heitsgeprüften Helm.

Tragen Sie ein Visier oder eine
Schutzbrille. Kommt Wind in Ihre
ungeschützten Augen könnte dies
Ihre Sicht beeinträchtigen und so
könnten Sie eine Gefahr verspätet
erkennen.

Eine Jacke, feste Schuhe, Hosen,
Handschuhe usw. helfen dabei
Abschürfungen oder Risswunden
zu verhindern oder zu vermindern.

Tragen Sie niemals lose sitzende
Kleidung, da sie sich in den Len-
kungshebeln oder Rädern verfan-

SICHERHEITSINFORMATIONEN
1-3
1
gen könnte und Verletzung oder
ein Unfall könnte die Folge sein.

Den Motor oder die Auspuffanlage
niemals während oder direkt nach
dem Betrieb berühren. Sie werden
sehr heiß und können Verbren-
nungen verursachen. Tragen Sie
immer Schutzkleidung, die Ihre
Beine, Knöchel und Füße abdeckt.

Mitfahrer sollten diese Vorsichts-
maßnahmen ebenfalls beachten.
Modifikationen
Modifikationen, die an diesem Motor-
roller vorgenommen und nicht von
Yamaha genehmigt worden sind,
oder die Entfernung von Originalaus-
stattung, können den Motorroller zur
Benutzung unsicher machen und
ernsthafte Körperverletzung nach
sich ziehen. Modifikationen können
auch Ihren Motorroller zur Benutzung
illegal machen.
Beladung und Zubehör
Hinzufügen von Zubehör oder Gepäck,
kann die Stabilität und die Verhaltens-
charakteristik Ihres Motorrollers beein-flussen, falls die Gewichtsverteilung
des Motorrollers verändert wird. Um die
Möglichkeit eines Unfalls zu vermei-
den, gehen Sie mit Gepäck oder Zube-
hör, das Sie Ihrem Motorroller
hinzufügen, äußerst vorsichtig um. Mit
besonderer Umsicht fahren, wenn Ihr
Motorroller zusätzlich beladen oder Zu-
behör hinzugefügt ist. Im Folgenden ei-
nige allgemeine Richtlinien für das
Beladen oder Hinzufügen von Zubehör
an Ihren Motorroller:
Beladen
Das Gesamtgewicht von Fahrer, Mit-
fahrer, Zubehör und Gepäck darf die
Höchstzuladungsgrenze von XP500
190 kg (419 lb) XP500A 185 kg (408 lb)
nicht überschreiten. Innerhalb dieser
Gewichtsbegrenzung ist Folgendes zu
beachten:


Das Gewicht von Gepäck und Zu-
behör sollte so niedrig und nahe
wie möglich am Motorroller gehal-
ten werden. Stellen Sie sicher, daß
das Gewicht so gleichmäßig wie
möglich auf beiden Seiten des Mo-torrollers verteilt wird, um Un-
gleichgewicht oder Instabilität auf
ein Mindestmaß zu halten.

Sich verlagernde Gewichte, kön-
nen ein plötzliches Ungleichge-
wicht schaffen. Sicherstellen, daß
Zubehör und Gepäck sicher am
Motorroller befestigt ist, bevor Sie
losfahren. Zubehör- und Gepäck-
halterungen häufig kontrollieren.

Niemals große oder schwere Ge-
genstände am Lenker, an der Te-
leskopgabel oder an der
Vorderradabdeckung befestigen.
Solche Gegenstände können in-
stabilen Umgang oder langsame
Lenkerreaktion bewirken.
Zubehör
Original Yamaha-Zubehörteile wur-
den speziell zur Verwendung an die-
sem Motorroller entwickelt. Da
Yamaha nicht alles andere Zubehör,
das erhältlich sein könnte, testen
kann, sind Sie selbst verantwortlich
für die richtige Auswahl, die Installati-
on und Verwendung von Zubehör,

5-1
2
3
4
56
7
8
9

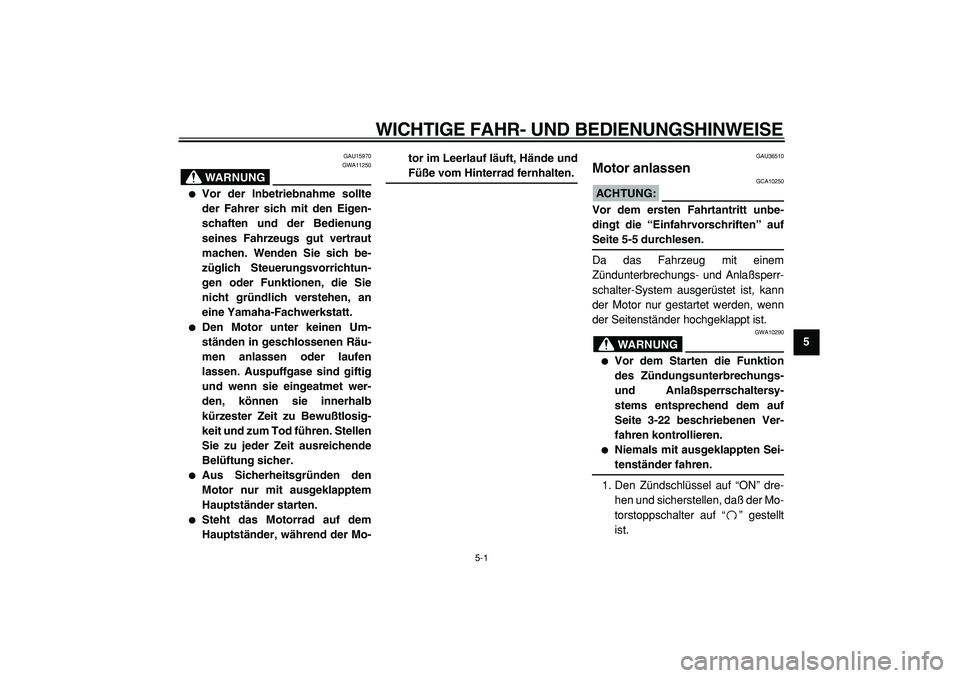

WICHTIGE FAHR- UND BEDIENUNGSHINWEISE
GAU15970
WARNUNG

GWA11250

Vor der Inbetriebnahme sollte
der Fahrer sich mit den Eigen-
schaften und der Bedienung
seines Fahrzeugs gut vertraut
machen. Wenden Sie sich be-
züglich Steuerungsvorrichtun-
gen oder Funktionen, die Sie
nicht gründlich verstehen, an
eine Yamaha-Fachwerkstatt.

Den Motor unter keinen Um-
ständen in geschlossenen Räu-
men anlassen oder laufen
lassen. Auspuffgase sind giftig
und wenn sie eingeatmet wer-
den, können sie innerhalb
kürzester Zeit zu Bewußtlosig-
keit und zum Tod führen. Stellen
Sie zu jeder Zeit ausreichende
Belüftung sicher.

Aus Sicherheitsgründen den
Motor nur mit ausgeklapptem
Hauptständer starten.

Steht das Motorrad auf dem
Hauptständer, während der Mo-tor im Leerlauf läuft, Hände und
Füße vom Hinterrad fernhalten.
GAU36510
Motor anlassen
ACHTUNG:

GCA10250
Vor dem ersten Fahrtantritt unbe-
dingt die “Einfahrvorschriften” auf
Seite 5-5 durchlesen.
Da das Fahrzeug mit einem
Zündunterbrechungs- und Anlaßsperr-
schalter-System ausgerüstet ist, kann
der Motor nur gestartet werden, wenn
der Seitenständer hochgeklappt ist.
WARNUNG

GWA10290

Vor dem Starten die Funktion
des Zündungsunterbrechungs-
und Anlaßsperrschaltersy-
stems entsprechend dem auf
Seite 3-22 beschriebenen Ver-
fahren kontrollieren.

Niemals mit ausgeklappten Sei-
tenständer fahren.
1. Den Zündschlüssel auf “ON” dre-
hen und sicherstellen, daß der Mo-
torstoppschalter auf “” gestellt
ist.

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-9
1
2
3
4
5
6
7
8
9

GAU19592
Zündkerzen prüfen
Die Zündkerzen sind wichtige Bestand-
teile des Motors und sind leicht zu über-
prüfen. Da Verbrennungswärme und
Ablagerungen die Funktionstüchtigkeit
der Kerzen im Laufe der Zeit vermin-
dern, müssen die Zündkerzen in den
empfohlenen Abständen gemäß War-
tungs- und Schmiertabelle herausge-
nommen und geprüft werden. Der
Zustand der Zündkerzen erlaubt
Rückschlüsse auf den Zustand des
Motors.
Zündkerze ausbauen
1. Das Verkleidungsteil B abnehmen.
(Siehe Seite 6-6.)
2. Die Zündkerzen-Abdeckung, wie
in der Abbildung gezeigt, heraus-
ziehen.3. Den Zündkerzenstecker abziehen.
4. Die Zündkerze, wie in der Abbil-
dung dargestellt, mit dem Zünd-
kerzenschlüssel (Bordwerkzeug)
herausschrauben.
Zündkerzen prüfen
1. Die Verfärbung des Zünd-
kerzen-Isolatorfußes prüfen. Der
die Mittelelektrode umgebende
Porzellanisolator ist bei richtig ein-
gestelltem Motor und normaler
Fahrweise rehbraun.
2. Prüfen, ob sämtliche Zündkerzen
des Motors die gleiche Verfärbung
aufweisen.
HINWEIS:
Weisen einzelne oder sämtliche Zünd-
kerzen eine stark abweichende Fär-
bung auf, könnte der Motor defekt sein.
Versuchen Sie nicht, derartige Proble-
me selbst zu diagnostizieren. Lassen

1. Zündkerzen-Abdeckung
1. Zündkerzenstecker
1
1

1. Zündkerzenschlüssel
1
