ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS

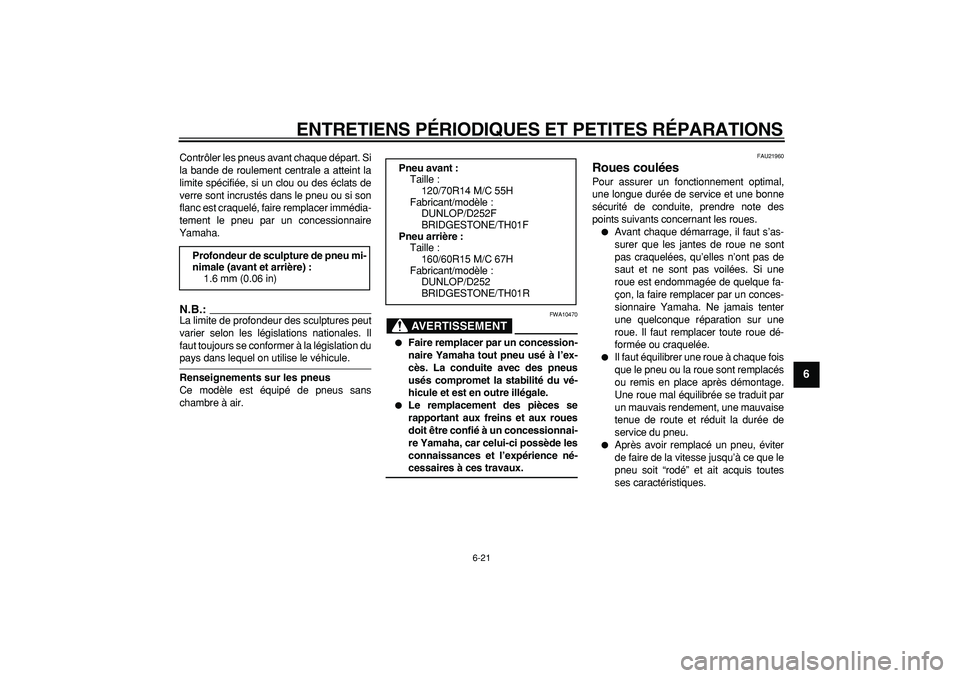

6-21
2
3
4
5
67
8
9

Contrôler les pneus avant chaque départ. Si
la bande de roulement centrale a atteint la
limite spécifiée, si un clou ou des éclats de
verre sont incrustés dans le pneu ou si son
flanc est craquelé, faire remplacer immédia-
tement le pneu par un concessionnaire
Yamaha.
N.B.:

La limite de profondeur des sculptures peut
varier selon les législations nationales. Il
faut toujours se conformer à la législation du
pays dans lequel on utilise le véhicule.
Renseignements sur les pneus
Ce modèle est équipé de pneus sans
chambre à air.
AVERTISSEMENT

FWA10470

Faire remplacer par un concession-
naire Yamaha tout pneu usé à l’ex-
cès. La conduite avec des pneus
usés compromet la stabilité du vé-
hicule et est en outre illégale.

Le remplacement des pièces se
rapportant aux freins et aux roues
doit être confié à un concessionnai-
re Yamaha, car celui-ci possède les
connaissances et l’expérience né-
cessaires à ces travaux.
FAU21960
Roues coulées
Pour assurer un fonctionnement optimal,
une longue durée de service et une bonne
sécurité de conduite, prendre note des
points suivants concernant les roues.

Avant chaque démarrage, il faut s’as-
surer que les jantes de roue ne sont
pas craquelées, qu’elles n’ont pas de
saut et ne sont pas voilées. Si une
roue est endommagée de quelque fa-
çon, la faire remplacer par un conces-
sionnaire Yamaha. Ne jamais tenter
une quelconque réparation sur une
roue. Il faut remplacer toute roue dé-
formée ou craquelée.

Il faut équilibrer une roue à chaque fois
que le pneu ou la roue sont remplacés
ou remis en place après démontage.
Une roue mal équilibrée se traduit par
un mauvais rendement, une mauvaise
tenue de route et réduit la durée de
service du pneu.

Après avoir remplacé un pneu, éviter
de faire de la vitesse jusqu’à ce que le
pneu soit “rodé” et ait acquis toutes
ses caractéristiques.
Profondeur de sculpture de pneu mi-
nimale (avant et arrière) :
1.6 mm (0.06 in)
Pneu avant :
Taille :
120/70R14 M/C 55H
Fabricant/modèle :
DUNLOP/D252F
BRIDGESTONE/TH01F
Pneu arrière :
Taille :
160/60R15 M/C 67H
Fabricant/modèle :
DUNLOP/D252
BRIDGESTONE/TH01R

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-22
1
2
3
4
5
6
7
8
9

FAU33453

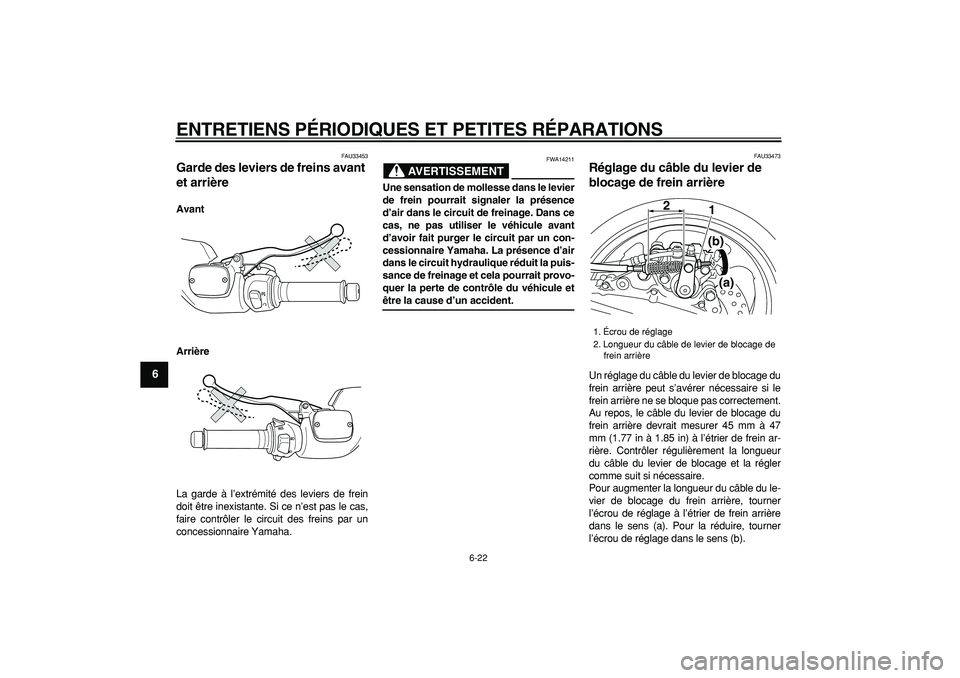

Garde des leviers de freins avant
et arrière
Avant
Arrière
La garde à l’extrémité des leviers de frein
doit être inexistante. Si ce n’est pas le cas,
faire contrôler le circuit des freins par un
concessionnaire Yamaha.
AVERTISSEMENT

FWA14211
Une sensation de mollesse dans le levier
de frein pourrait signaler la présence
d’air dans le circuit de freinage. Dans ce
cas, ne pas utiliser le véhicule avant
d’avoir fait purger le circuit par un con-
cessionnaire Yamaha. La présence d’air
dans le circuit hydraulique réduit la puis-
sance de freinage et cela pourrait provo-
quer la perte de contrôle du véhicule et
être la cause d’un accident.
FAU33473
Réglage du câble du levier de
blocage de frein arrière
Un réglage du câble du levier de blocage du
frein arrière peut s’avérer nécessaire si le
frein arrière ne se bloque pas correctement.
Au repos, le câble du levier de blocage du
frein arrière devrait mesurer 45 mm à 47
mm (1.77 in à 1.85 in) à l’étrier de frein ar-
rière. Contrôler régulièrement la longueur
du câble du levier de blocage et la régler
comme suit si nécessaire.
Pour augmenter la longueur du câble du le-
vier de blocage du frein arrière, tourner
l’écrou de réglage à l’étrier de frein arrière
dans le sens (a). Pour la réduire, tourner
l’écrou de réglage dans le sens (b).
1. Écrou de réglage
2. Longueur du câble de levier de blocage de
frein arrière
2
1
(b)
(a)

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-23
2
3
4
5
67
8
9

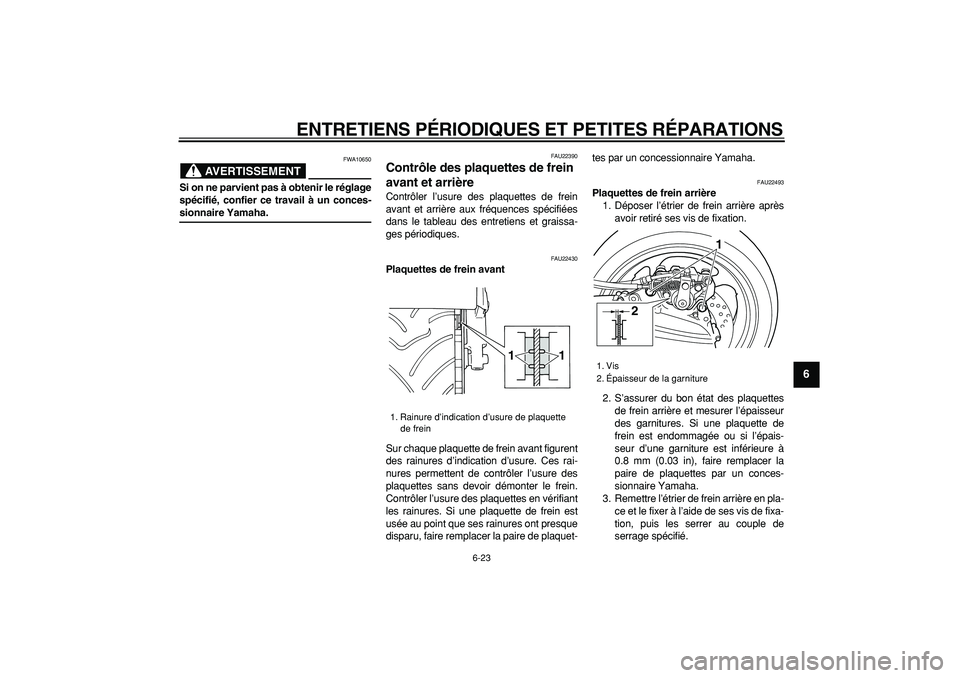

AVERTISSEMENT

FWA10650
Si on ne parvient pas à obtenir le réglage
spécifié, confier ce travail à un conces-
sionnaire Yamaha.
FAU22390
Contrôle des plaquettes de frein
avant et arrière
Contrôler l’usure des plaquettes de frein
avant et arrière aux fréquences spécifiées
dans le tableau des entretiens et graissa-
ges périodiques.
FAU22430
Plaquettes de frein avant
Sur chaque plaquette de frein avant figurent
des rainures d’indication d’usure. Ces rai-
nures permettent de contrôler l’usure des
plaquettes sans devoir démonter le frein.
Contrôler l’usure des plaquettes en vérifiant
les rainures. Si une plaquette de frein est
usée au point que ses rainures ont presque
disparu, faire remplacer la paire de plaquet-tes par un concessionnaire Yamaha.
FAU22493
Plaquettes de frein arrière
1. Déposer l’étrier de frein arrière après
avoir retiré ses vis de fixation.
2. S’assurer du bon état des plaquettes
de frein arrière et mesurer l’épaisseur
des garnitures. Si une plaquette de
frein est endommagée ou si l’épais-
seur d’une garniture est inférieure à
0.8 mm (0.03 in), faire remplacer la
paire de plaquettes par un conces-
sionnaire Yamaha.
3. Remettre l’étrier de frein arrière en pla-
ce et le fixer à l’aide de ses vis de fixa-
tion, puis les serrer au couple de
serrage spécifié.
1. Rainure d’indication d’usure de plaquette
de frein
1 1

1. Vis
2. Épaisseur de la garniture
1
2

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS

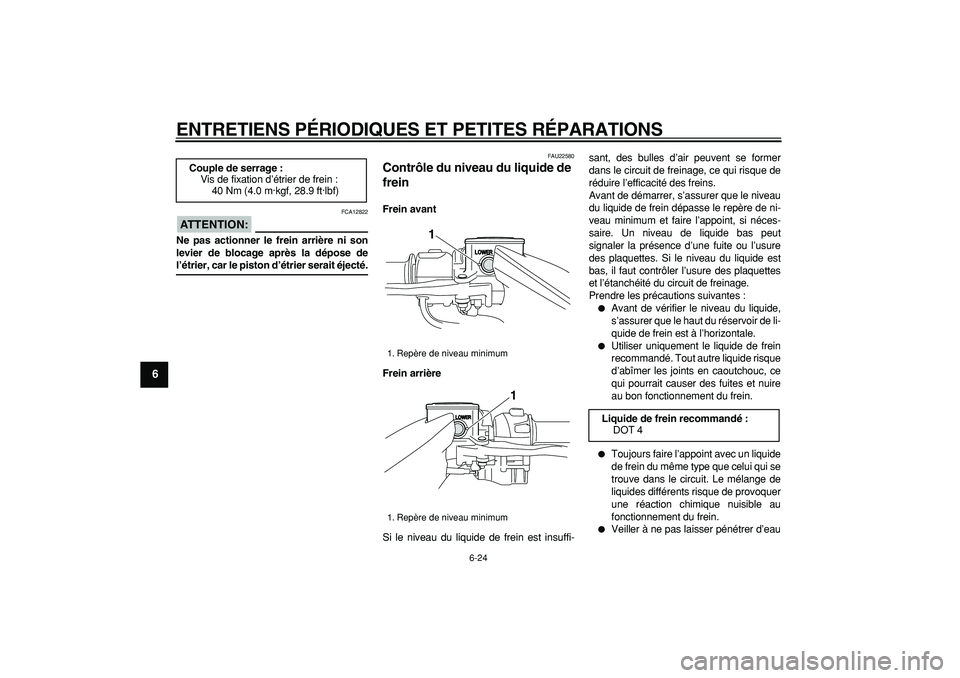

6-24
1
2
3
4
5
6
7
8
9
ATTENTION:

FCA12822
Ne pas actionner le frein arrière ni son
levier de blocage après la dépose de
l’étrier, car le piston d’étrier serait éjecté.
FAU22580
Contrôle du niveau du liquide de
frein
Frein avant
Frein arrière
Si le niveau du liquide de frein est insuffi-sant, des bulles d’air peuvent se former
dans le circuit de freinage, ce qui risque de
réduire l’efficacité des freins.
Avant de démarrer, s’assurer que le niveau
du liquide de frein dépasse le repère de ni-
veau minimum et faire l’appoint, si néces-
saire. Un niveau de liquide bas peut
signaler la présence d’une fuite ou l’usure
des plaquettes. Si le niveau du liquide est
bas, il faut contrôler l’usure des plaquettes
et l’étanchéité du circuit de freinage.
Prendre les précautions suivantes :

Avant de vérifier le niveau du liquide,
s’assurer que le haut du réservoir de li-
quide de frein est à l’horizontale.

Utiliser uniquement le liquide de frein
recommandé. Tout autre liquide risque
d’abîmer les joints en caoutchouc, ce
qui pourrait causer des fuites et nuire
au bon fonctionnement du frein.

Toujours faire l’appoint avec un liquide
de frein du même type que celui qui se
trouve dans le circuit. Le mélange de
liquides différents risque de provoquer
une réaction chimique nuisible au
fonctionnement du frein.

Veiller à ne pas laisser pénétrer d’eau
Couple de serrage :
Vis de fixation d’étrier de frein :
40 Nm (4.0 m·kgf, 28.9 ft·lbf)
1. Repère de niveau minimum
1. Repère de niveau minimum
1
1

Liquide de frein recommandé :
DOT 4

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-25
2
3
4
5
67
8
9

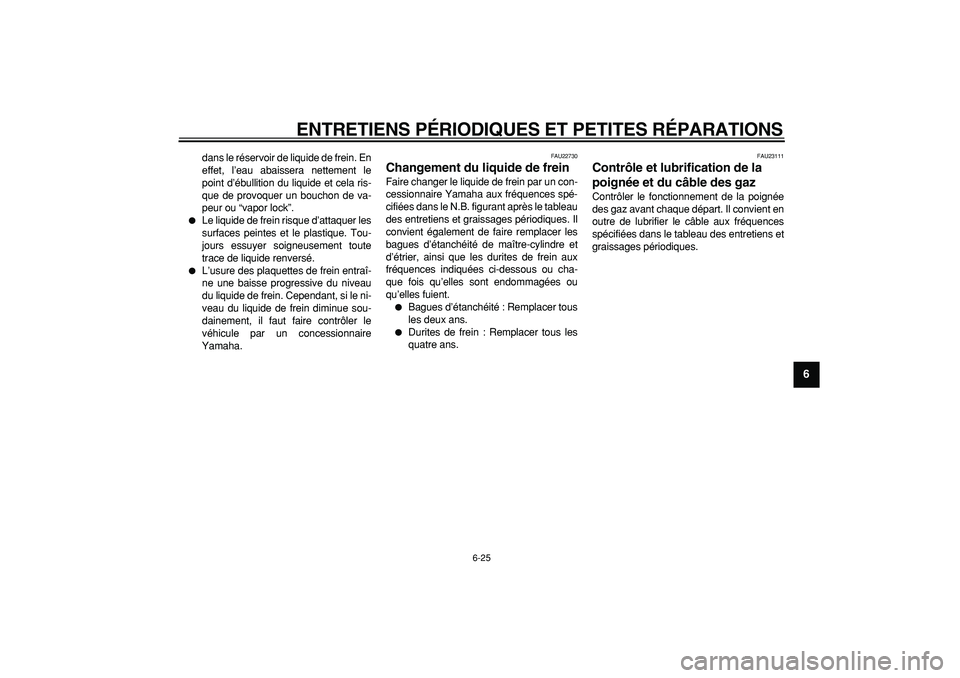

dans le réservoir de liquide de frein. En
effet, l’eau abaissera nettement le
point d’ébullition du liquide et cela ris-
que de provoquer un bouchon de va-
peur ou “vapor lock”.

Le liquide de frein risque d’attaquer les
surfaces peintes et le plastique. Tou-
jours essuyer soigneusement toute
trace de liquide renversé.

L’usure des plaquettes de frein entraî-
ne une baisse progressive du niveau
du liquide de frein. Cependant, si le ni-
veau du liquide de frein diminue sou-
dainement, il faut faire contrôler le
véhicule par un concessionnaire
Yamaha.
FAU22730
Changement du liquide de frein
Faire changer le liquide de frein par un con-
cessionnaire Yamaha aux fréquences spé-
cifiées dans le N.B. figurant après le tableau
des entretiens et graissages périodiques. Il
convient également de faire remplacer les
bagues d’étanchéité de maître-cylindre et
d’étrier, ainsi que les durites de frein aux
fréquences indiquées ci-dessous ou cha-
que fois qu’elles sont endommagées ou
qu’elles fuient.

Bagues d’étanchéité : Remplacer tous
les deux ans.

Durites de frein : Remplacer tous les
quatre ans.
FAU23111
Contrôle et lubrification de la
poignée et du câble des gaz
Contrôler le fonctionnement de la poignée
des gaz avant chaque départ. Il convient en
outre de lubrifier le câble aux fréquences
spécifiées dans le tableau des entretiens et
graissages périodiques.

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-26
1
2
3
4
5
6
7
8
9

FAU23170

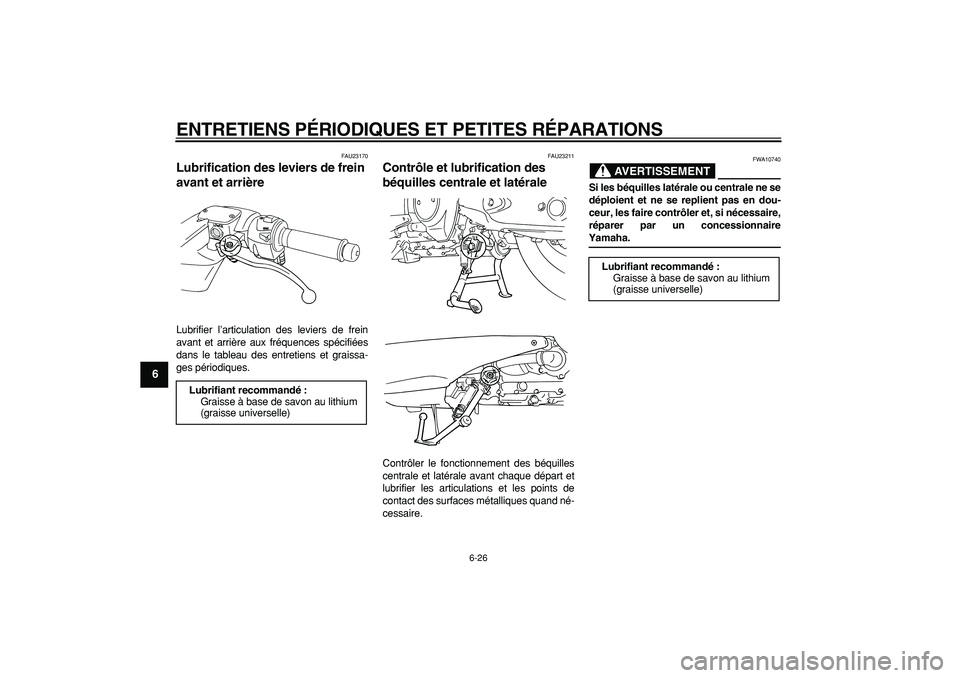

Lubrification des leviers de frein
avant et arrière
Lubrifier l’articulation des leviers de frein
avant et arrière aux fréquences spécifiées
dans le tableau des entretiens et graissa-
ges périodiques.
FAU23211
Contrôle et lubrification des
béquilles centrale et latérale
Contrôler le fonctionnement des béquilles
centrale et latérale avant chaque départ et
lubrifier les articulations et les points de
contact des surfaces métalliques quand né-
cessaire.
AVERTISSEMENT

FWA10740
Si les béquilles latérale ou centrale ne se
déploient et ne se replient pas en dou-
ceur, les faire contrôler et, si nécessaire,
réparer par un concessionnaire
Yamaha.
Lubrifiant recommandé :
Graisse à base de savon au lithium
(graisse universelle)
Lubrifiant recommandé :
Graisse à base de savon au lithium
(graisse universelle)

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-27
2
3
4
5
67
8
9

FAU23271

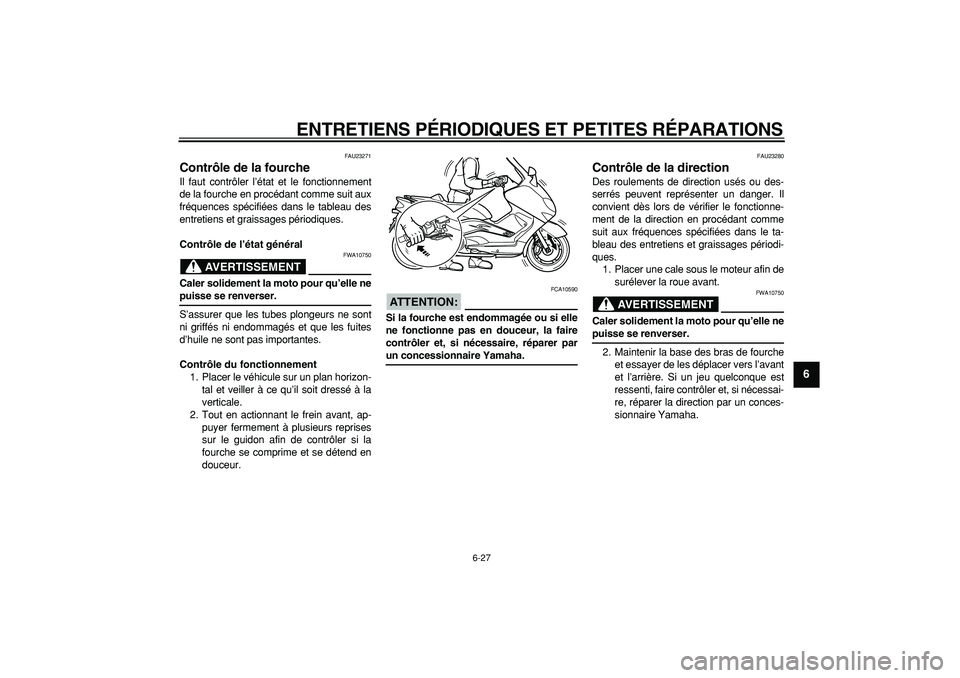

Contrôle de la fourche
Il faut contrôler l’état et le fonctionnement
de la fourche en procédant comme suit aux
fréquences spécifiées dans le tableau des
entretiens et graissages périodiques.
Contrôle de l’état général
AVERTISSEMENT

FWA10750
Caler solidement la moto pour qu’elle ne
puisse se renverser.
S’assurer que les tubes plongeurs ne sont
ni griffés ni endommagés et que les fuites
d’huile ne sont pas importantes.
Contrôle du fonctionnement
1. Placer le véhicule sur un plan horizon-
tal et veiller à ce qu’il soit dressé à la
verticale.
2. Tout en actionnant le frein avant, ap-
puyer fermement à plusieurs reprises
sur le guidon afin de contrôler si la
fourche se comprime et se détend en
douceur.
ATTENTION:

FCA10590
Si la fourche est endommagée ou si elle
ne fonctionne pas en douceur, la faire
contrôler et, si nécessaire, réparer par
un concessionnaire Yamaha.
FAU23280
Contrôle de la direction
Des roulements de direction usés ou des-
serrés peuvent représenter un danger. Il
convient dès lors de vérifier le fonctionne-
ment de la direction en procédant comme
suit aux fréquences spécifiées dans le ta-
bleau des entretiens et graissages périodi-
ques.
1. Placer une cale sous le moteur afin de
surélever la roue avant.
AVERTISSEMENT

FWA10750
Caler solidement la moto pour qu’elle ne
puisse se renverser.
2. Maintenir la base des bras de fourche
et essayer de les déplacer vers l’avant
et l’arrière. Si un jeu quelconque est
ressenti, faire contrôler et, si nécessai-
re, réparer la direction par un conces-
sionnaire Yamaha.

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-28
1
2
3
4
5
6
7
8
9

FAU23290

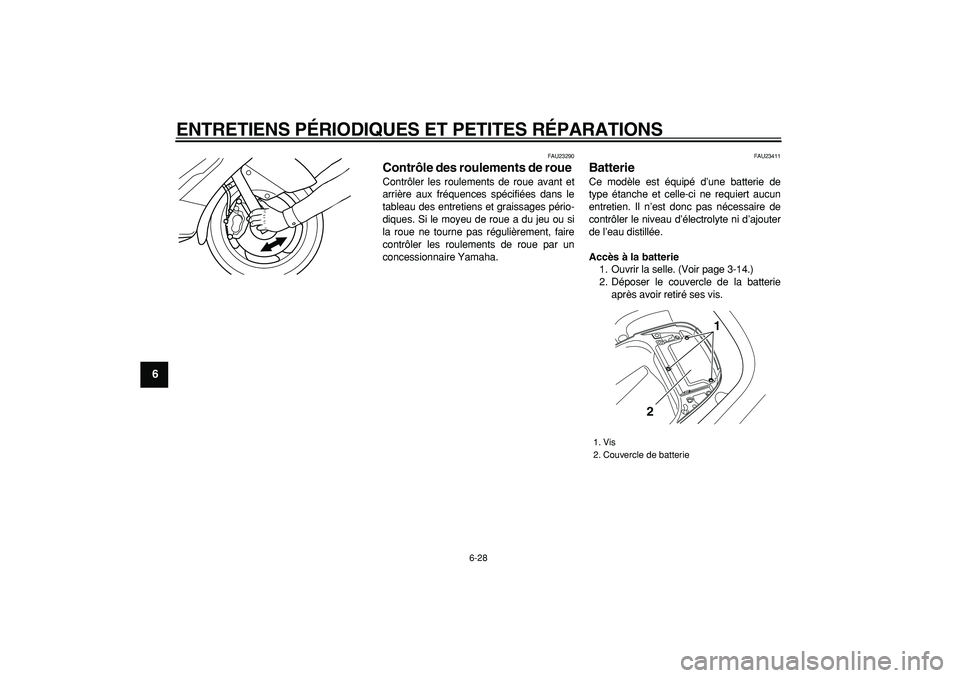

Contrôle des roulements de roue
Contrôler les roulements de roue avant et
arrière aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques. Si le moyeu de roue a du jeu ou si
la roue ne tourne pas régulièrement, faire
contrôler les roulements de roue par un
concessionnaire Yamaha.
FAU23411
Batterie
Ce modèle est équipé d’une batterie de
type étanche et celle-ci ne requiert aucun
entretien. Il n’est donc pas nécessaire de
contrôler le niveau d’électrolyte ni d’ajouter
de l’eau distillée.
Accès à la batterie
1. Ouvrir la selle. (Voir page 3-14.)
2. Déposer le couvercle de la batterie
après avoir retiré ses vis.
1. Vis
2. Couvercle de batterie
1
2

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-29
2
3
4
5
67
8
9

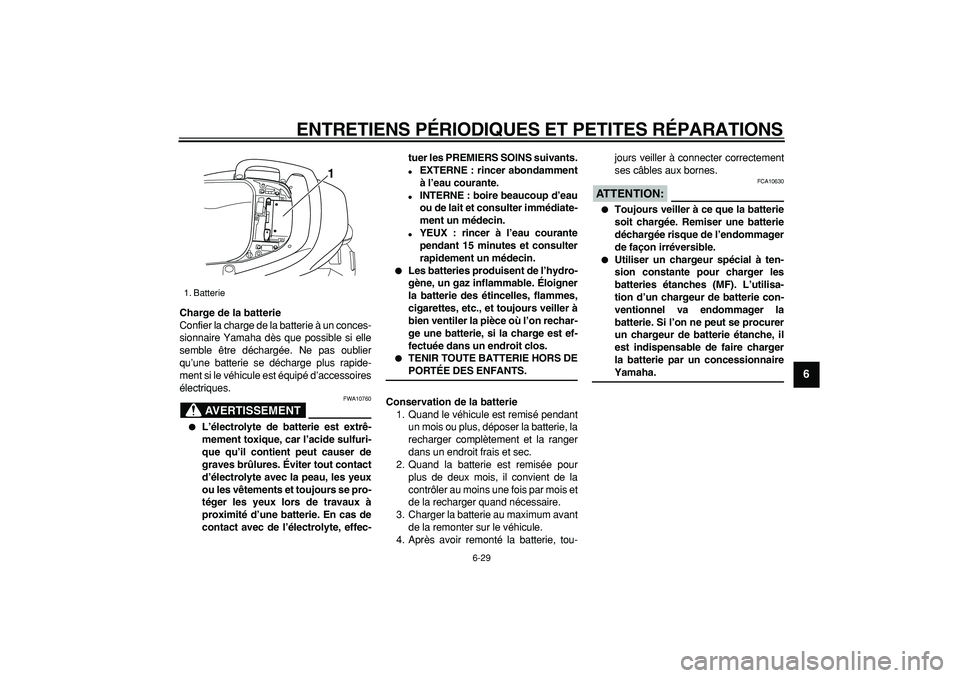

Charge de la batterie
Confier la charge de la batterie à un conces-
sionnaire Yamaha dès que possible si elle
semble être déchargée. Ne pas oublier
qu’une batterie se décharge plus rapide-
ment si le véhicule est équipé d’accessoires
électriques.
AVERTISSEMENT

FWA10760

L’électrolyte de batterie est extrê-
mement toxique, car l’acide sulfuri-
que qu’il contient peut causer de
graves brûlures. Éviter tout contact
d’électrolyte avec la peau, les yeux
ou les vêtements et toujours se pro-
téger les yeux lors de travaux à
proximité d’une batterie. En cas de
contact avec de l’électrolyte, effec-tuer les PREMIERS SOINS suivants.

EXTERNE : rincer abondamment
à l’eau courante.

INTERNE : boire beaucoup d’eau
ou de lait et consulter immédiate-
ment un médecin.

YEUX : rincer à l’eau courante
pendant 15 minutes et consulter
rapidement un médecin.

Les batteries produisent de l’hydro-
gène, un gaz inflammable. Éloigner
la batterie des étincelles, flammes,
cigarettes, etc., et toujours veiller à
bien ventiler la pièce où l’on rechar-
ge une batterie, si la charge est ef-
fectuée dans un endroit clos.

TENIR TOUTE BATTERIE HORS DE
PORTÉE DES ENFANTS.
Conservation de la batterie
1. Quand le véhicule est remisé pendant
un mois ou plus, déposer la batterie, la
recharger complètement et la ranger
dans un endroit frais et sec.
2. Quand la batterie est remisée pour
plus de deux mois, il convient de la
contrôler au moins une fois par mois et
de la recharger quand nécessaire.
3. Charger la batterie au maximum avant
de la remonter sur le véhicule.
4. Après avoir remonté la batterie, tou-jours veiller à connecter correctement
ses câbles aux bornes.
ATTENTION:

FCA10630

Toujours veiller à ce que la batterie
soit chargée. Remiser une batterie
déchargée risque de l’endommager
de façon irréversible.

Utiliser un chargeur spécial à ten-
sion constante pour charger les
batteries étanches (MF). L’utilisa-
tion d’un chargeur de batterie con-
ventionnel va endommager la
batterie. Si l’on ne peut se procurer
un chargeur de batterie étanche, il
est indispensable de faire charger
la batterie par un concessionnaire
Yamaha.
1. Batterie
1

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-30
1
2
3
4
5
6
7
8
9

FAU36542

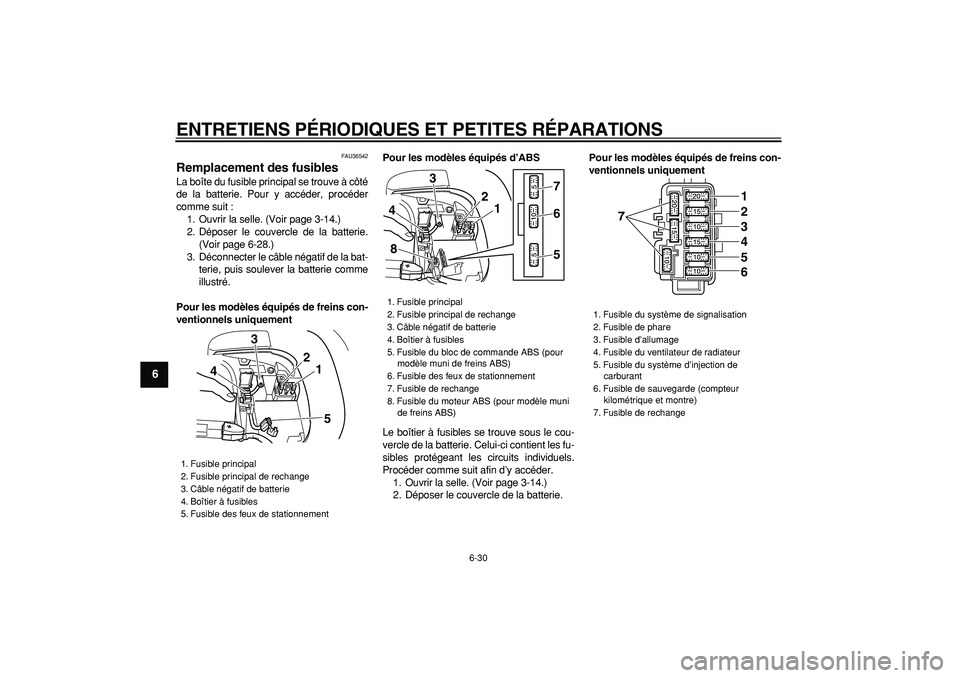

Remplacement des fusibles
La boîte du fusible principal se trouve à côté
de la batterie. Pour y accéder, procéder
comme suit :
1. Ouvrir la selle. (Voir page 3-14.)
2. Déposer le couvercle de la batterie.
(Voir page 6-28.)
3. Déconnecter le câble négatif de la bat-
terie, puis soulever la batterie comme
illustré.
Pour les modèles équipés de freins con-
ventionnels uniquementPour les modèles équipés d’ABS
Le boîtier à fusibles se trouve sous le cou-
vercle de la batterie. Celui-ci contient les fu-
sibles protégeant les circuits individuels.
Procéder comme suit afin d’y accéder.
1. Ouvrir la selle. (Voir page 3-14.)
2. Déposer le couvercle de la batterie.
Pour les modèles équipés de freins con-
ventionnels uniquement
1. Fusible principal
2. Fusible principal de rechange
3. Câble négatif de batterie
4. Boîtier à fusibles
5. Fusible des feux de stationnement
3
2
4
51

1. Fusible principal
2. Fusible principal de rechange
3. Câble négatif de batterie
4. Boîtier à fusibles
5. Fusible du bloc de commande ABS (pour
modèle muni de freins ABS)
6. Fusible des feux de stationnement
7. Fusible de rechange
8. Fusible du moteur ABS (pour modèle muni
de freins ABS)
3
2
4
1
8
765

1. Fusible du système de signalisation
2. Fusible de phare
3. Fusible d’allumage
4. Fusible du ventilateur de radiateur
5. Fusible du système d’injection de
carburant
6. Fusible de sauvegarde (compteur
kilométrique et montre)
7. Fusible de rechange
7
123456
