ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-31
2
3
4
5
67
8
9

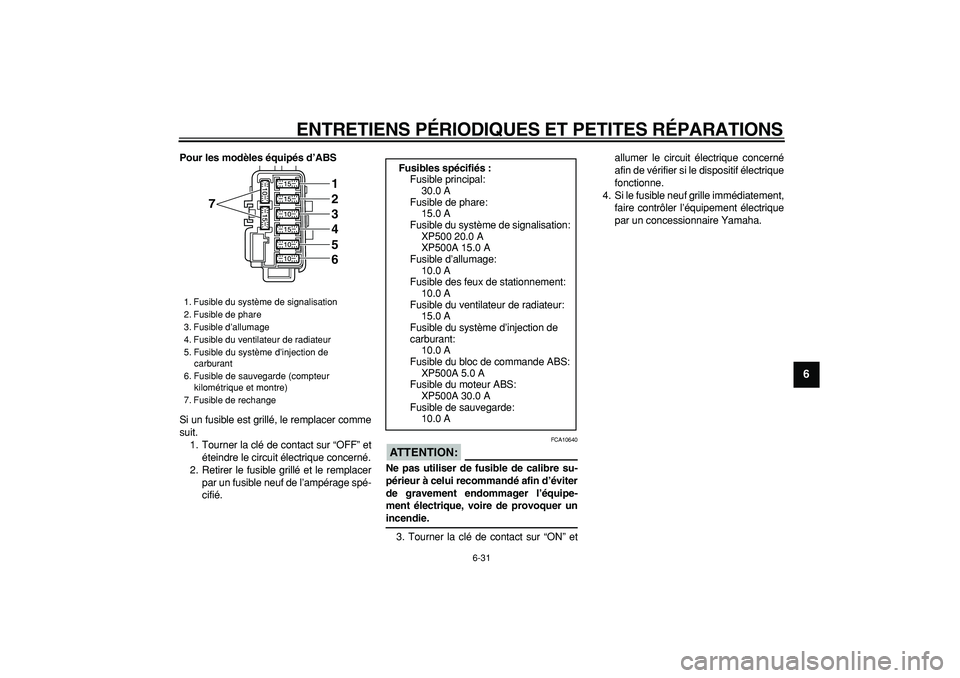

Pour les modèles équipés d’ABS
Si un fusible est grillé, le remplacer comme
suit.
1. Tourner la clé de contact sur “OFF” et
éteindre le circuit électrique concerné.
2. Retirer le fusible grillé et le remplacer
par un fusible neuf de l’ampérage spé-
cifié.
ATTENTION:

FCA10640
Ne pas utiliser de fusible de calibre su-
périeur à celui recommandé afin d’éviter
de gravement endommager l’équipe-
ment électrique, voire de provoquer un
incendie.
3. Tourner la clé de contact sur “ON” etallumer le circuit électrique concerné
afin de vérifier si le dispositif électrique
fonctionne.
4. Si le fusible neuf grille immédiatement,
faire contrôler l’équipement électrique
par un concessionnaire Yamaha.
1. Fusible du système de signalisation
2. Fusible de phare
3. Fusible d’allumage
4. Fusible du ventilateur de radiateur
5. Fusible du système d’injection de
carburant
6. Fusible de sauvegarde (compteur
kilométrique et montre)
7. Fusible de rechange
7
123456

Fusibles spécifiés :
Fusible principal:
30.0 A
Fusible de phare:
15.0 A
Fusible du système de signalisation:
XP500 20.0 A
XP500A 15.0 A
Fusible d’allumage:
10.0 A
Fusible des feux de stationnement:
10.0 A
Fusible du ventilateur de radiateur:
15.0 A
Fusible du système d’injection de
carburant:
10.0 A
Fusible du bloc de commande ABS:
XP500A 5.0 A
Fusible du moteur ABS:
XP500A 30.0 A
Fusible de sauvegarde:
10.0 A

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-32
1
2
3
4
5
6
7
8
9

FAU23760

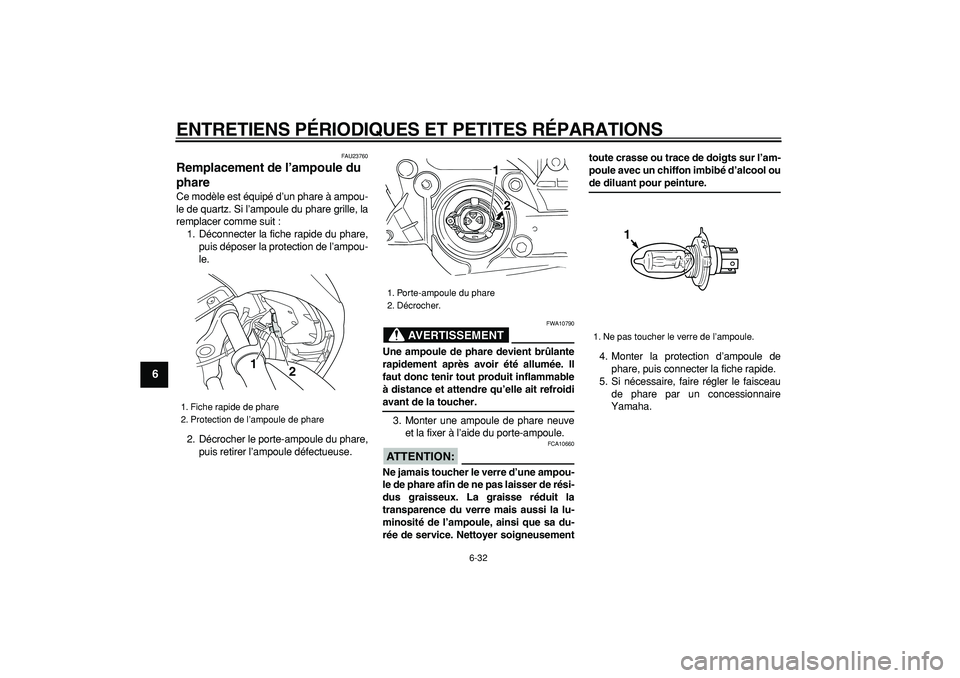

Remplacement de l’ampoule du
phare
Ce modèle est équipé d’un phare à ampou-
le de quartz. Si l’ampoule du phare grille, la
remplacer comme suit :
1. Déconnecter la fiche rapide du phare,
puis déposer la protection de l’ampou-
le.
2. Décrocher le porte-ampoule du phare,
puis retirer l’ampoule défectueuse.
AVERTISSEMENT

FWA10790
Une ampoule de phare devient brûlante
rapidement après avoir été allumée. Il
faut donc tenir tout produit inflammable
à distance et attendre qu’elle ait refroidi
avant de la toucher.
3. Monter une ampoule de phare neuve
et la fixer à l’aide du porte-ampoule.
ATTENTION:

FCA10660
Ne jamais toucher le verre d’une ampou-
le de phare afin de ne pas laisser de rési-
dus graisseux. La graisse réduit la
transparence du verre mais aussi la lu-
minosité de l’ampoule, ainsi que sa du-
rée de service. Nettoyer soigneusementtoute crasse ou trace de doigts sur l’am-
poule avec un chiffon imbibé d’alcool ou
de diluant pour peinture.
4. Monter la protection d’ampoule de
phare, puis connecter la fiche rapide.
5. Si nécessaire, faire régler le faisceau
de phare par un concessionnaire
Yamaha.
1. Fiche rapide de phare
2. Protection de l’ampoule de phare
1
2

1. Porte-ampoule du phare
2. Décrocher.
1
2

1. Ne pas toucher le verre de l’ampoule.
1

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-33
2
3
4
5
67
8
9

FAU25880
Diagnostic de pannes
Bien que les véhicules Yamaha subissent
une inspection rigoureuse à la sortie d’usi-
ne, une panne peut toujours survenir. Toute
défaillance des systèmes d’alimentation, de
compression ou d’allumage, par exemple,
peut entraîner des problèmes de démarra-
ge et une perte de puissance.
Les schémas de diagnostic de pannes ci-
après permettent d’effectuer rapidement et
en toute facilité le contrôle de ces pièces es-
sentielles. Si une réparation quelconque est
requise, confier le véhicule à un conces-
sionnaire Yamaha, car ses techniciens qua-
lifiés disposent des connaissances, du
savoir-faire et des outils nécessaires à un
entretien adéquat.
Pour tout remplacement, utiliser exclusive-
ment des pièces Yamaha d’origine. En ef-
fet, les pièces d’autres marques peuvent
sembler identiques, mais elles sont souvent
de moindre qualité. Ces pièces s’useront
donc plus rapidement et leur utilisation
pourrait entraîner des réparations onéreu-
ses.

ENTRETIENS P ÉRIODIQUES ET PETITES R ÉPARATIONS
6-34
1
2
3
4
5
6
7
8
9

FAU25911
Sch émas de diagnostic de pannes
Probl èmes de d émarrage ou mauvais
rendement du moteur
AVERTISSEMENT

FWA10840
Ne jamais contr ôler le circuit de carburant en fumant, ou à proximit é d ’une flamme.
Contr ôler le niveau de
carburant dans le r éservoir
de carburant.1. Carburant
Niveau de carburant suffisant
R éservoir de carburant vide
Contr ôler la compression.
Faire le plein de carburant.
Le moteur ne se met pas en
marche. Contr ôler la compression.
Actionner le d émarreur
é lectrique.2. Compression
Compression
Pas de compression
Contr ôler l ’allumage.
Faire contr ôler le v éhicule par un
concessionnaire Yamaha.
D époser les bougies et
contr ôler les électrodes.3. Allumage
Essuyer à l’aide d ’un chiffon sec et rectifier
l ’é cartement des électrodes ou remplacer les bougies.
Faire contr ôler le v éhicule par un concessionnaire Yamaha.
Le moteur ne se met pas en marche.
Faire contr ôler le v éhicule par un
concessionnaire Yamaha.
Le moteur ne se met pas en marche.
Contr ôler la batterie.
Actionner le d émarreur
é lectrique.4. Batterie
Le d émarreur tourne rapidement.
Le d émarreur tourne lentement.
La batterie est en bon état.Contr ôler la connexion des c âbles de
la batterie et recharger celle-ci si n écessaire.
S èchesHumides
Tourner la poign ée des gaz jusqu ’à mi-
course, puis actionner le d émarreur.

ENTRETIENS P ÉRIODIQUES ET PETITES R ÉPARATIONS
6-35 2
3
4
5
67
8
9

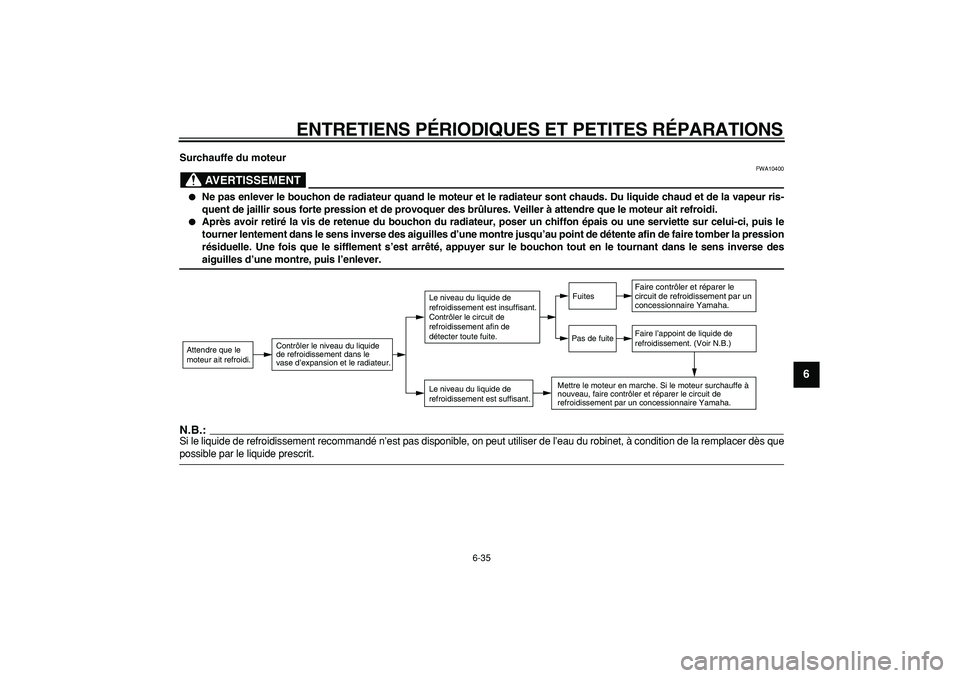

Surchauffe du moteur
AVERTISSEMENT

FWA10400

Ne pas enlever le bouchon de radiateur quand le moteur et le radiateur s\
ont chauds. Du liquide chaud et de la vapeur ris-
quent de jaillir sous forte pression et de provoquer des br ûlures. Veiller à attendre que le moteur ait refroidi.

Apr ès avoir retir é la vis de retenue du bouchon du radiateur, poser un chiffon épais ou une serviette sur celui-ci, puis le
tourner lentement dans le sens inverse des aiguilles d ’une montre jusqu ’au point de d étente afin de faire tomber la pression
r é siduelle. Une fois que le sifflement s ’est arr êté , appuyer sur le bouchon tout en le tournant dans le sens inverse des
aiguilles d ’une montre, puis l ’enlever.
N.B.:

Si le liquide de refroidissement recommand é n ’est pas disponible, on peut utiliser de l ’eau du robinet, à condition de la remplacer d ès que
possible par le liquide prescrit.
Attendre que le
moteur ait refroidi.
Contr ôler le niveau du liquide
de refroidissement dans le
vase d ’expansion et le radiateur.
Le niveau du liquide de
refroidissement est suffisant.Le niveau du liquide de
refroidissement est insuffisant.
Contr ôler le circuit de
refroidissement afin de
d étecter toute fuite.
Faire contr ôler et r éparer le
circuit de refroidissement par un
concessionnaire Yamaha.Faire l ’appoint de liquide de
refroidissement. (Voir N.B.)
Mettre le moteur en marche. Si le moteur surchauffe à
nouveau, faire contr ôler et r éparer le circuit de
refroidissement par un concessionnaire Yamaha.
Fuites
Pas de fuite

7-1
1
2
3
4
5
6
7
8
9

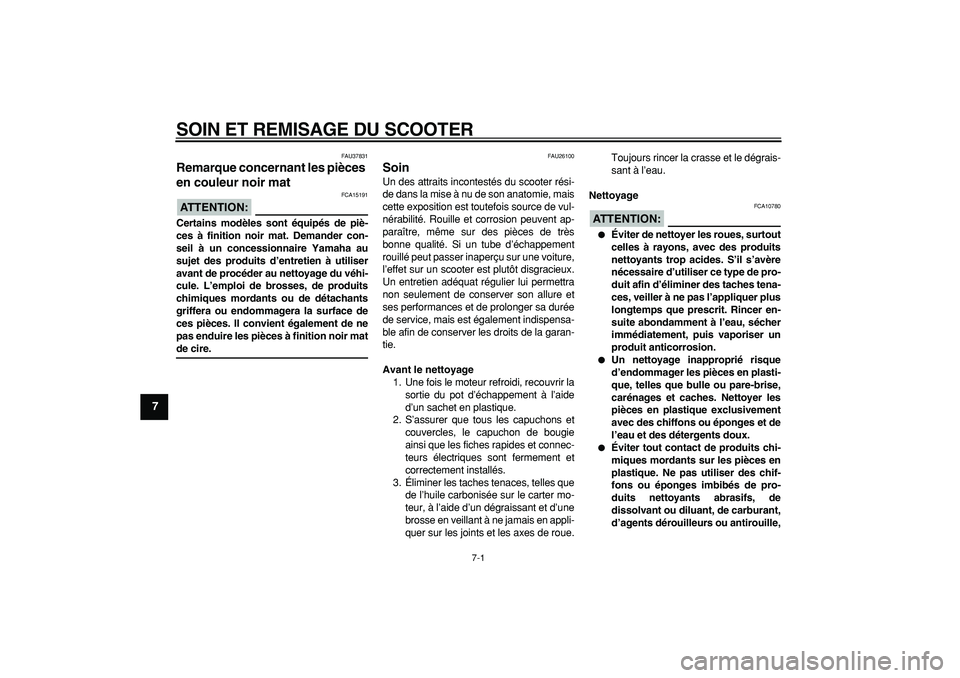

SOIN ET REMISAGE DU SCOOTER
FAU37831
Remarque concernant les pièces
en couleur noir mat
ATTENTION:

FCA15191
Certains modèles sont équipés de piè-
ces à finition noir mat. Demander con-
seil à un concessionnaire Yamaha au
sujet des produits d’entretien à utiliser
avant de procéder au nettoyage du véhi-
cule. L’emploi de brosses, de produits
chimiques mordants ou de détachants
griffera ou endommagera la surface de
ces pièces. Il convient également de ne
pas enduire les pièces à finition noir mat
de cire.
FAU26100
Soin
Un des attraits incontestés du scooter rési-
de dans la mise à nu de son anatomie, mais
cette exposition est toutefois source de vul-
nérabilité. Rouille et corrosion peuvent ap-
paraître, même sur des pièces de très
bonne qualité. Si un tube d’échappement
rouillé peut passer inaperçu sur une voiture,
l’effet sur un scooter est plutôt disgracieux.
Un entretien adéquat régulier lui permettra
non seulement de conserver son allure et
ses performances et de prolonger sa durée
de service, mais est également indispensa-
ble afin de conserver les droits de la garan-
tie.
Avant le nettoyage
1. Une fois le moteur refroidi, recouvrir la
sortie du pot d’échappement à l’aide
d’un sachet en plastique.
2. S’assurer que tous les capuchons et
couvercles, le capuchon de bougie
ainsi que les fiches rapides et connec-
teurs électriques sont fermement et
correctement installés.
3.Éliminer les taches tenaces, telles que
de l’huile carbonisée sur le carter mo-
teur, à l’aide d’un dégraissant et d’une
brosse en veillant à ne jamais en appli-
quer sur les joints et les axes de roue.Toujours rincer la crasse et le dégrais-
sant à l’eau.
Nettoyage
ATTENTION:

FCA10780

Éviter de nettoyer les roues, surtout
celles à rayons, avec des produits
nettoyants trop acides. S’il s’avère
nécessaire d’utiliser ce type de pro-
duit afin d’éliminer des taches tena-
ces, veiller à ne pas l’appliquer plus
longtemps que prescrit. Rincer en-
suite abondamment à l’eau, sécher
immédiatement, puis vaporiser un
produit anticorrosion.

Un nettoyage inapproprié risque
d’endommager les pièces en plasti-
que, telles que bulle ou pare-brise,
carénages et caches. Nettoyer les
pièces en plastique exclusivement
avec des chiffons ou éponges et de
l’eau et des détergents doux.

Éviter tout contact de produits chi-
miques mordants sur les pièces en
plastique. Ne pas utiliser des chif-
fons ou éponges imbibés de pro-
duits nettoyants abrasifs, de
dissolvant ou diluant, de carburant,
d’agents dérouilleurs ou antirouille,

SOIN ET REMISAGE DU SCOOTER
7-2
2
3
4
5
6
78
9

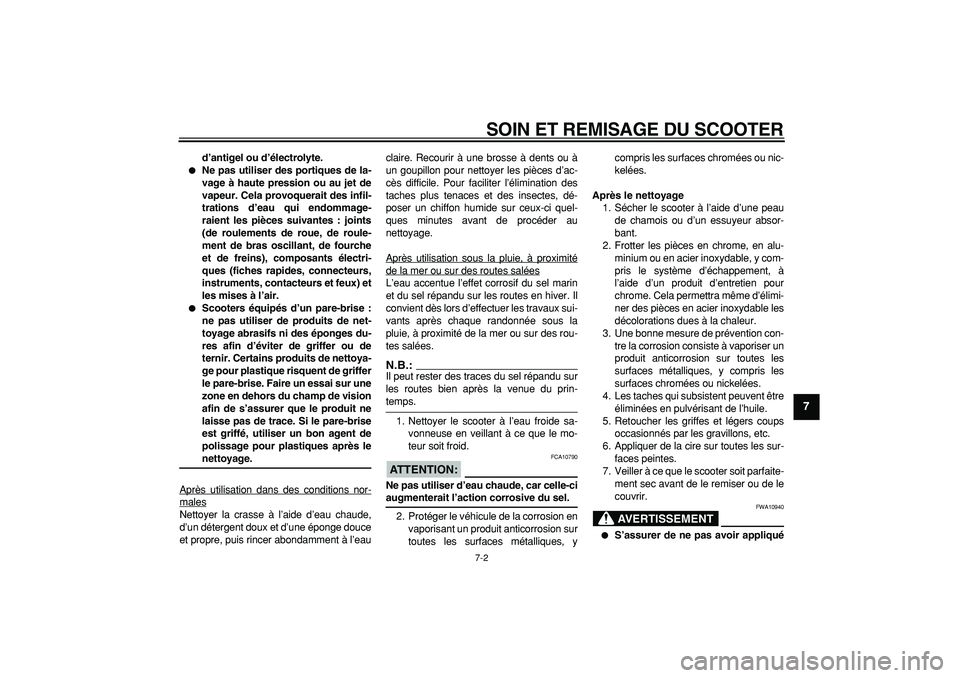

d’antigel ou d’électrolyte.

Ne pas utiliser des portiques de la-
vage à haute pression ou au jet de
vapeur. Cela provoquerait des infil-
trations d’eau qui endommage-
raient les pièces suivantes : joints
(de roulements de roue, de roule-
ment de bras oscillant, de fourche
et de freins), composants électri-
ques (fiches rapides, connecteurs,
instruments, contacteurs et feux) et
les mises à l’air.

Scooters équipés d’un pare-brise :
ne pas utiliser de produits de net-
toyage abrasifs ni des éponges du-
res afin d’éviter de griffer ou de
ternir. Certains produits de nettoya-
ge pour plastique risquent de griffer
le pare-brise. Faire un essai sur une
zone en dehors du champ de vision
afin de s’assurer que le produit ne
laisse pas de trace. Si le pare-brise
est griffé, utiliser un bon agent de
polissage pour plastiques après le
nettoyage.
Après utilisation dans des conditions nor-
malesNettoyer la crasse à l’aide d’eau chaude,
d’un détergent doux et d’une éponge douce
et propre, puis rincer abondamment à l’eauclaire. Recourir à une brosse à dents ou à
un goupillon pour nettoyer les pièces d’ac-
cès difficile. Pour faciliter l’élimination des
taches plus tenaces et des insectes, dé-
poser un chiffon humide sur ceux-ci quel-
ques minutes avant de procéder au
nettoyage.
Après utilisation sous la pluie, à proximité
de la mer ou sur des routes saléesL’eau accentue l’effet corrosif du sel marin
et du sel répandu sur les routes en hiver. Il
convient dès lors d’effectuer les travaux sui-
vants après chaque randonnée sous la
pluie, à proximité de la mer ou sur des rou-
tes salées.N.B.:

Il peut rester des traces du sel répandu sur
les routes bien après la venue du prin-
temps.
1. Nettoyer le scooter à l’eau froide sa-
vonneuse en veillant à ce que le mo-
teur soit froid.
ATTENTION:

FCA10790
Ne pas utiliser d’eau chaude, car celle-ci
augmenterait l’action corrosive du sel.
2. Protéger le véhicule de la corrosion en
vaporisant un produit anticorrosion sur
toutes les surfaces métalliques, ycompris les surfaces chromées ou nic-
kelées.
Après le nettoyage
1. Sécher le scooter à l’aide d’une peau
de chamois ou d’un essuyeur absor-
bant.
2. Frotter les pièces en chrome, en alu-
minium ou en acier inoxydable, y com-
pris le système d’échappement, à
l’aide d’un produit d’entretien pour
chrome. Cela permettra même d’élimi-
ner des pièces en acier inoxydable les
décolorations dues à la chaleur.
3. Une bonne mesure de prévention con-
tre la corrosion consiste à vaporiser un
produit anticorrosion sur toutes les
surfaces métalliques, y compris les
surfaces chromées ou nickelées.
4. Les taches qui subsistent peuvent être
éliminées en pulvérisant de l’huile.
5. Retoucher les griffes et légers coups
occasionnés par les gravillons, etc.
6. Appliquer de la cire sur toutes les sur-
faces peintes.
7. Veiller à ce que le scooter soit parfaite-
ment sec avant de le remiser ou de le
couvrir.
AVERTISSEMENT

FWA10940

S’assurer de ne pas avoir appliqué

SOIN ET REMISAGE DU SCOOTER
7-3
1
2
3
4
5
6
7
8
9

d’huile ou de cire sur les freins et
les pneus. Si nécessaire, nettoyer
les disques et les garnitures de
frein à l’aide d’un produit spécial
pour disque de frein ou d’acétone,
et nettoyer les pneus à l’eau chaude
et au détergent doux.

Effectuer ensuite un test de condui-
te afin de vérifier le freinage et la
prise de virages.
ATTENTION:

FCA10800

Pulvériser modérément huile et cire
et bien essuyer tout excès.

Ne jamais enduire les pièces en
plastique ou en caoutchouc d’huile
ou de cire. Recourir à un produit
spécial.

Éviter l’emploi de produits de polis-
sage mordants, car ceux-ci atta-
quent la peinture.
N.B.:

Pour toute question relative au choix et à
l’emploi des produits d’entretien, consulter
un concessionnaire Yamaha.
FAU36550
Remisage
Remisage de courte durée
Veiller à remiser le scooter dans un endroit
frais et sec. Si les conditions de remisage
l’exigent (poussière excessive, etc.), couvrir
le scooter d’une housse poreuse.
ATTENTION:

FCA10820

Entreposer le scooter dans un en-
droit mal aéré ou le recouvrir d’une
bâche alors qu’il est mouillé provo-
queront des infiltrations et de la
rouille.

Afin de prévenir la rouille, éviter
l’entreposage dans des caves hu-
mides, des étables (en raison de la
présence d’ammoniaque) et à
proximité de produits chimiques.
Remisage de longue durée
Avant de remiser le scooter pour plusieurs
mois :
1. Suivre toutes les instructions de la
section “Soin” de ce chapitre.
2. Faire le plein de carburant et, si dispo-
nible, ajouter un stabilisateur de carbu-
rant afin d’éviter que le réservoir ne
rouille et que le carburant ne se dégra-
de.3. Effectuer les étapes ci-dessous afin de
protéger les cylindres, les segments,
etc., de la corrosion.
a. Retirer les capuchons de bougie et
déposer les bougies.
b. Verser une cuillerée à café d’huile
moteur dans chaque trou de bou-
gie.
c. Remonter les capuchons de bou-
gie sur les bougies, puis placer les
bougies sur la culasse en veillant à
ce que les électrodes soient mises
à la masse. (Cette technique per-
mettra de limiter la production
d’étincelles à l’étape suivante.)
d. Faire tourner le moteur à plusieurs
reprises à l’aide du démarreur.
(Ceci permet de répartir l’huile sur
la paroi des cylindres.)
e. Retirer le capuchon des bougies,
puis remettre ensuite les bougies
et leur capuchon en place.
AVERTISSEMENT

FWA10950
Avant de faire tourner le moteur, veiller à
mettre les électrodes de bougie à la mas-
se afin d’éviter la production d’étincel-
les, car celles-ci pourraient être à
l’origine de dégâts et de brûlures.
4. Lubrifier tous les câbles de commande
ainsi que les articulations de tous les

SOIN ET REMISAGE DU SCOOTER
7-4
2
3
4
5
6
78
9

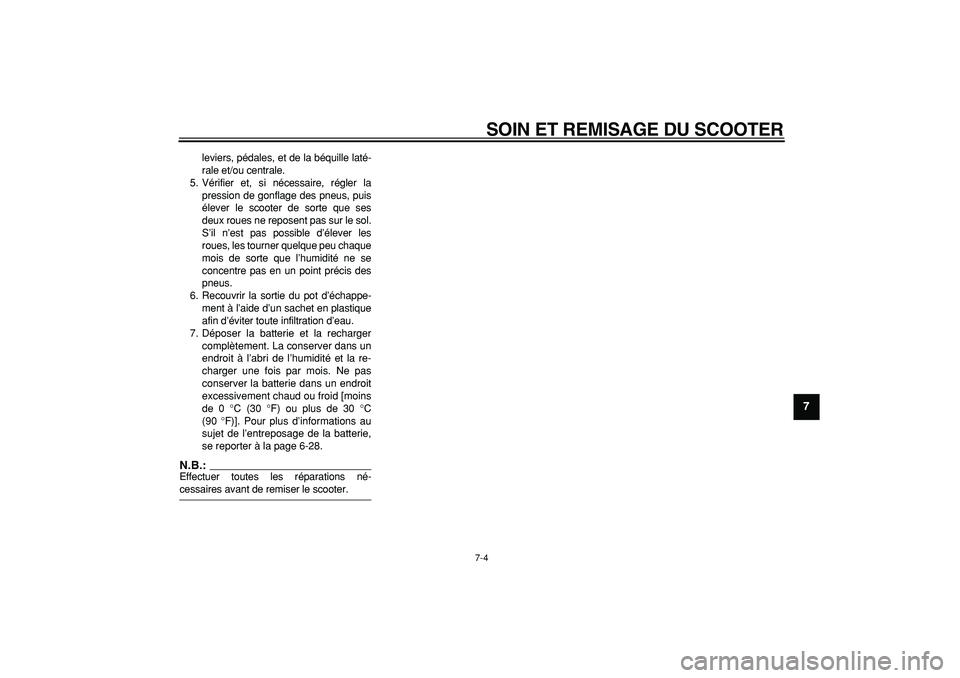

leviers, pédales, et de la béquille laté-
rale et/ou centrale.
5. Vérifier et, si nécessaire, régler la
pression de gonflage des pneus, puis
élever le scooter de sorte que ses
deux roues ne reposent pas sur le sol.
S’il n’est pas possible d’élever les
roues, les tourner quelque peu chaque
mois de sorte que l’humidité ne se
concentre pas en un point précis des
pneus.
6. Recouvrir la sortie du pot d’échappe-
ment à l’aide d’un sachet en plastique
afin d’éviter toute infiltration d’eau.
7. Déposer la batterie et la recharger
complètement. La conserver dans un
endroit à l’abri de l’humidité et la re-
charger une fois par mois. Ne pas
conserver la batterie dans un endroit
excessivement chaud ou froid [moins
de 0 °C (30 °F) ou plus de 30 °C
(90 °F)]. Pour plus d’informations au
sujet de l’entreposage de la batterie,
se reporter à la page 6-28.
N.B.:

Effectuer toutes les réparations né-
cessaires avant de remiser le scooter.

8-1
1
2
3
4
5
6
7
8
9

CARACTÉRISTIQUES
FAU2633E
Dimensions:
Longueur hors tout:
2235 mm (88.0 in)
Largeur hors tout:
775 mm (30.5 in)
Hauteur hors tout:
1410 mm (55.5 in)
Hauteur de la selle:
795 mm (31.3 in)
Empattement:
1575 mm (62.0 in)
Garde au sol:
130 mm (5.12 in)
Rayon de braquage minimum:
2800 mm (110.2 in)
Poids:
Avec huile et carburant:
XP500 225.0 kg (496 lb)
XP500A 230.0 kg (507 lb)
Moteur:
Type de moteur:
Refroidissement par liquide, 4 temps,
DACT
Disposition du ou des cylindres:
Bicylindre en ligne incliné vers l’avant
Cylindrée:
499.0 cm
3

(30.45 cu.in)
Alésage
×
course:
66.0
×
73.0 mm (2.60
×
2.87 in)
Taux de compression:
11.00 :1
Système de démarrage:
Démarreur électriqueSystème de graissage:
Carter sec

Huile moteur:
Type:
SAE10W30 ou SAE10W40
Classification d’huile moteur recommandée:
API Service de type SE, SF, SG et au-delà
Quantité d’huile moteur:
Sans remplacement de la cartouche du filtre à
huile:
2.80 L (2.96 US qt) (2.46 Imp.qt)
Avec remplacement de la cartouche du filtre à
huile:
2.90 L (3.07 US qt) (2.55 Imp.qt)
Huile de chaîne de transmission:
Type:
Huile pour engrenage hypoïde SAE80API
GL-4
Quantité:
0.70 L (0.74 US qt) (0.62 Imp.qt)
Refroidissement:
Capacité du vase d’expansion (jusqu’au repè-
re de niveau maximum):
0.35 L (0.37 US qt) (0.31 Imp.qt)
Capacité du radiateur (circuit compris):
1.50 L (1.59 US qt) (1.32 Imp.qt)
Filtre à air:
Élément du filtre à air:
Élément de type sec
Carburant:
Carburant recommandé:
Essence ordinaire sans plomb exclusive-
mentCapacité du réservoir:
14.0 L (3.70 US gal) (3.08 Imp.gal)
Injection de carburant:
Fabricant:
AISAN
Model/quantité:
1100-87B60/1100-87B70
Bougie(s):
Fabricant/modèle:
NGK/CR7E
Écartement des électrodes:
0.7–0.8 mm (0.028–0.031 in)
Embrayage:
Type:
Humide, multidisque automatique
Transmission:
Système de réduction primaire:
Engrenage droit / engrenage hélicoïdal
Taux de réduction primaire:
52/32
×
36/22 (2.659)
Système de réduction secondaire:
Entraînement par chaîne
Taux de réduction secondaire:
41/25
×
40/29 (2.262)
Type de boîte de vitesses:
Automatique, courroie trapézoïdale
Commande:
Type centrifuge automatique
Partie cycle:
Type de cadre:
Simple berceau interrompu
Angle de chasse:
28.00 degré
