CARACTÉRISTIQUES
8-2
2
3
4
5
6
7
89

Chasse:
95.0 mm (3.74 in)
Pneu avant:
Type:
Sans chambre (Tubeless)
Taille:
120/70R14 M/C 55H
Fabricant/modèle:
DUNLOP/D252F
Fabricant/modèle:
BRIDGESTONE/TH01F
Pneu arrière:
Type:
Sans chambre (Tubeless)
Taille:
160/60R15 M/C 67H
Fabricant/modèle:
DUNLOP/D252
Fabricant/modèle:
BRIDGESTONE/TH01R
Charge:
Charge maximale:
XP500 190 kg (419 lb)
XP500A 185 kg (408 lb)
* (Poids total du pilote, du passager, du
chargement et des accessoires)

Pression de gonflage (contrôlée les
pneus froids):
Conditions de charge:
0–90 kg (0–198 lb)
Avant:
225 kPa (33 psi) (2.25 kgf/cm
2

)
Arrière:
250 kPa (36 psi) (2.50 kgf/cm
2

)Conditions de charge:
XP500 90–190 kg (198–419 lb)
XP500A 90–185 kg (198–408 lb)
Avant:
225 kPa (33 psi) (2.25 kgf/cm
2

)
Arrière:
280 kPa (41 psi) (2.80 kgf/cm
2

)
Roue avant:
Type de roue:
Roue coulée
Taille de jante:
14M/C x MT3.50
Roue arrière:
Type de roue:
Roue coulée
Taille de jante:
15M/C x MT5.00
Frein avant:
Type:
Frein à double disque
Commande:
À la main droite
Liquide recommandé:
DOT 4
Frein arrière:
Type:
Frein monodisque
Commande:
À la main gauche
Liquide recommandé:
DOT 4
Suspension avant:
Type:
Fourche télescopiqueType de ressort/amortisseur:
Ressort hélicoïdal / amortisseur hydrauli-
que
Débattement des roues:
120.0 mm (4.72 in)
Suspension arrière:
Type:
Bras oscillant
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur hydrauli-
que et à gaz
Débattement des roues:
117.0 mm (4.61 in)
Partie électrique:
Système d’allumage:
Allumage transistorisé (numérique)
Système de charge:
Alternateur avec rotor à aimantation per-
manente
Batterie:
Modèle:
GT9B-4
Voltage, capacité:
12 V, 8.0 Ah
Phare:
Type d’ampoule:
Ampoule halogène
Voltage et wattage d’ampoule
×
quantité:
Phare:
12 V, 60 W/55.0 W
×
1
Phare:
12 V, 55.0 W
×
1
Feu arrière/stop:
12 V, 5.0 W/21.0 W
×
2

CARACTÉRISTIQUES
8-3
1
2
3
4
5
6
7
8
9

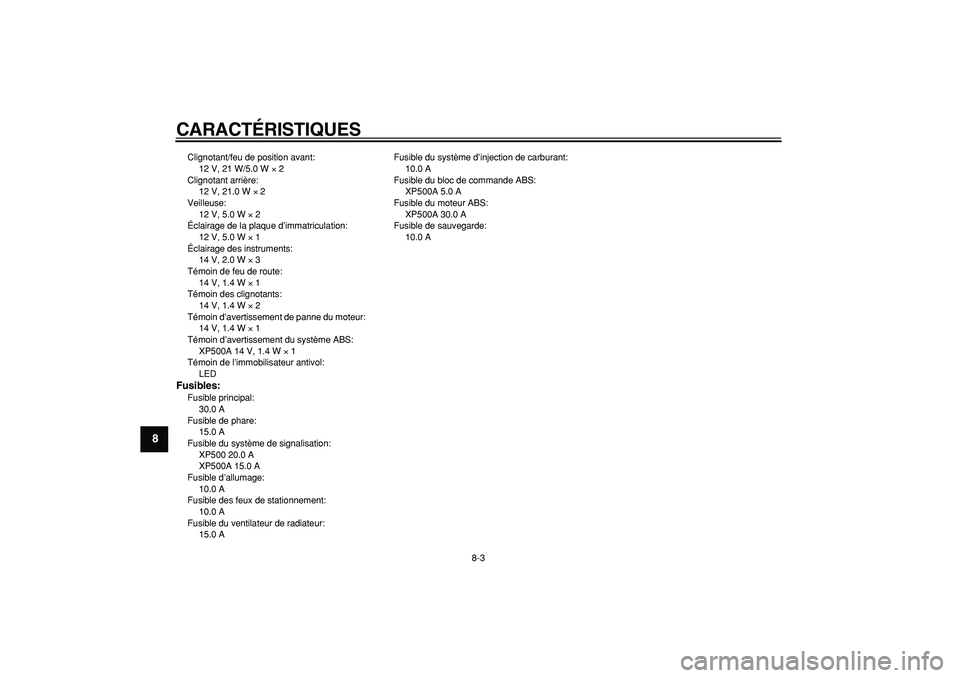

Clignotant/feu de position avant:
12 V, 21 W/5.0 W
×
2
Clignotant arrière:
12 V, 21.0 W
×
2
Veilleuse:
12 V, 5.0 W
×
2
Éclairage de la plaque d’immatriculation:
12 V, 5.0 W
×
1
Éclairage des instruments:
14 V, 2.0 W
×
3
Témoin de feu de route:
14 V, 1.4 W
×
1
Témoin des clignotants:
14 V, 1.4 W
×
2
Témoin d’avertissement de panne du moteur:
14 V, 1.4 W
×
1
Témoin d’avertissement du système ABS:
XP500A 14 V, 1.4 W
×
1
Témoin de l’immobilisateur antivol:
LED

Fusibles:
Fusible principal:
30.0 A
Fusible de phare:
15.0 A
Fusible du système de signalisation:
XP500 20.0 A
XP500A 15.0 A
Fusible d’allumage:
10.0 A
Fusible des feux de stationnement:
10.0 A
Fusible du ventilateur de radiateur:
15.0 AFusible du système d’injection de carburant:
10.0 A
Fusible du bloc de commande ABS:
XP500A 5.0 A
Fusible du moteur ABS:
XP500A 30.0 A
Fusible de sauvegarde:
10.0 A

9-1
2
3
4
5
6
7
8
9

RENSEIGNEMENTS COMPLÉMENTAIRES
FAU26351

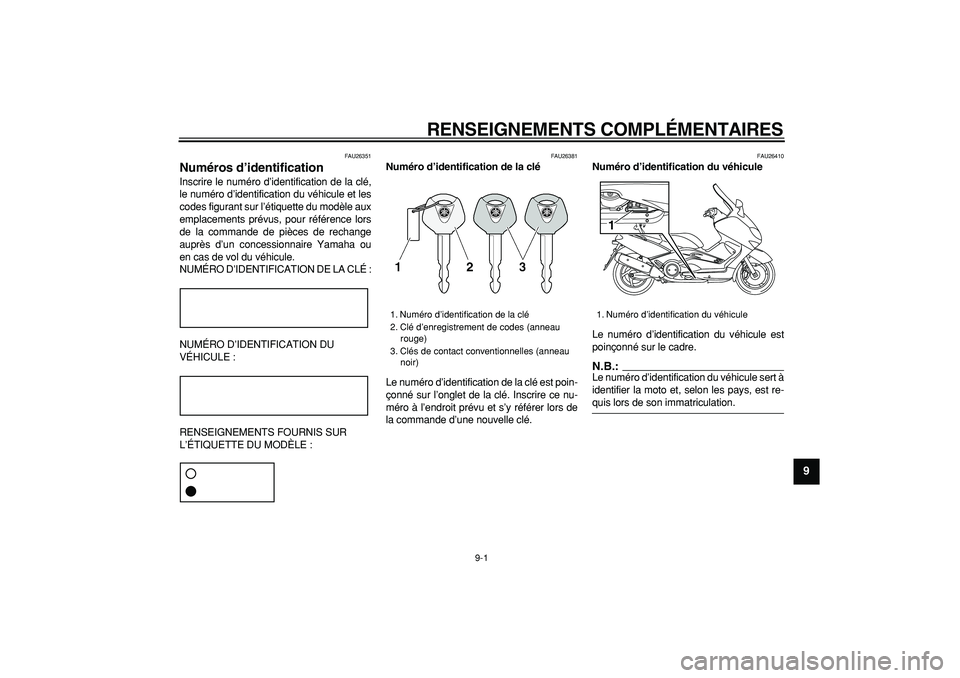

Numéros d’identification
Inscrire le numéro d’identification de la clé,
le numéro d’identification du véhicule et les
codes figurant sur l’étiquette du modèle aux
emplacements prévus, pour référence lors
de la commande de pièces de rechange
auprès d’un concessionnaire Yamaha ou
en cas de vol du véhicule.
NUMÉRO D’IDENTIFICATION DE LA CLÉ :
NUMÉRO D’IDENTIFICATION DU
VÉHICULE :
RENSEIGNEMENTS FOURNIS SUR
L’ÉTIQUETTE DU MODÈLE :
FAU26381
Numéro d’identification de la clé
Le numéro d’identification de la clé est poin-
çonné sur l’onglet de la clé. Inscrire ce nu-
méro à l’endroit prévu et s’y référer lors de
la commande d’une nouvelle clé.
FAU26410
Numéro d’identification du véhicule
Le numéro d’identification du véhicule est
poinçonné sur le cadre.
N.B.:

Le numéro d’identification du véhicule sert à
identifier la moto et, selon les pays, est re-
quis lors de son immatriculation.
1. Numéro d’identification de la clé
2. Clé d’enregistrement de codes (anneau
rouge)
3. Clés de contact conventionnelles (anneau
noir)
1. Numéro d’identification du véhicule
1

RENSEIGNEMENTS COMPLÉMENTAIRES
9-2
1
2
3
4
5
6
7
8
9

FAU26500

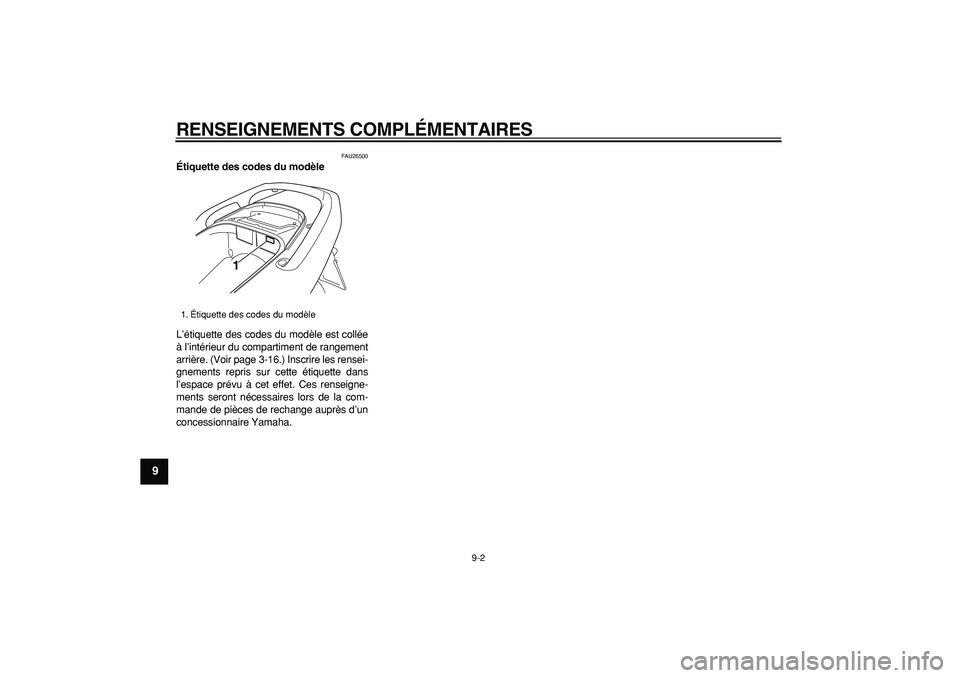

Étiquette des codes du modèle
L’étiquette des codes du modèle est collée
à l’intérieur du compartiment de rangement
arrière. (Voir page 3-16.) Inscrire les rensei-
gnements repris sur cette étiquette dans
l’espace prévu à cet effet. Ces renseigne-
ments seront nécessaires lors de la com-
mande de pièces de rechange auprès d’un
concessionnaire Yamaha.
1. Étiquette des codes du modèle
1

INDEX

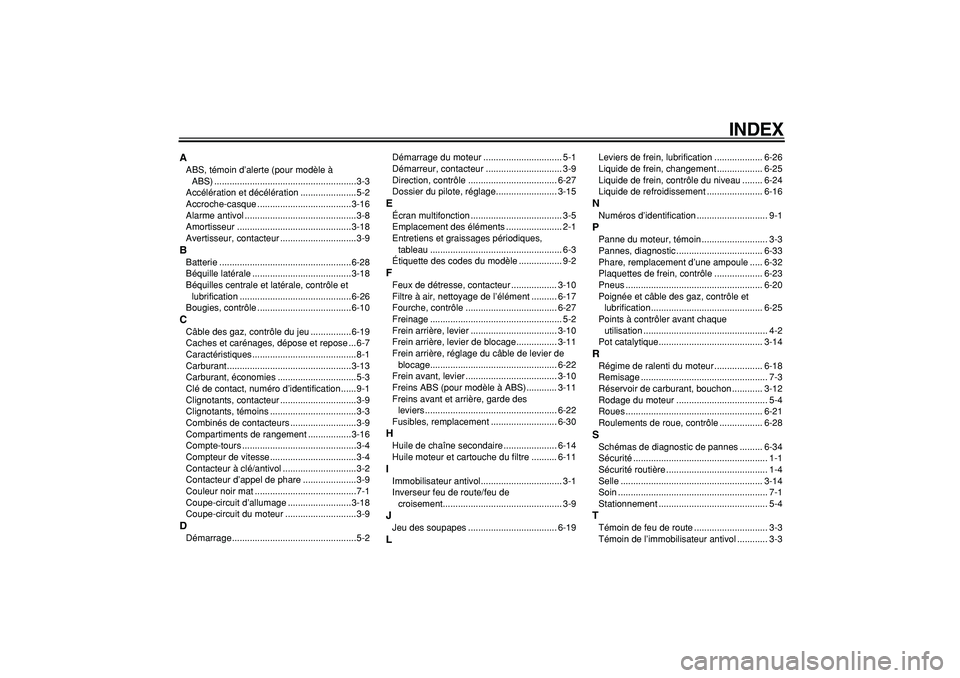

A
ABS, témoin d’alerte (pour modèle à
ABS) ........................................................3-3
Accélération et décélération ......................5-2
Accroche-casque .....................................3-16
Alarme antivol ............................................3-8
Amortisseur .............................................3-18
Avertisseur, contacteur ..............................3-9
B
Batterie ....................................................6-28
Béquille latérale .......................................3-18
Béquilles centrale et latérale, contrôle et
lubrification ............................................6-26
Bougies, contrôle .....................................6-10
C
Câble des gaz, contrôle du jeu ................6-19
Caches et carénages, dépose et repose ...6-7
Caractéristiques .........................................8-1
Carburant .................................................3-13
Carburant, économies ...............................5-3
Clé de contact, numéro d’identification ......9-1
Clignotants, contacteur ..............................3-9
Clignotants, témoins ..................................3-3
Combinés de contacteurs ..........................3-9
Compartiments de rangement .................3-16
Compte-tours .............................................3-4
Compteur de vitesse ..................................3-4
Contacteur à clé/antivol .............................3-2
Contacteur d’appel de phare .....................3-9
Couleur noir mat ........................................7-1
Coupe-circuit d’allumage .........................3-18
Coupe-circuit du moteur ............................3-9
D
Démarrage .................................................5-2Démarrage du moteur ............................... 5-1
Démarreur, contacteur .............................. 3-9
Direction, contrôle ................................... 6-27
Dossier du pilote, réglage........................ 3-15
E
Écran multifonction .................................... 3-5
Emplacement des éléments ...................... 2-1
Entretiens et graissages périodiques,
tableau .................................................... 6-3
Étiquette des codes du modèle ................. 9-2
F
Feux de détresse, contacteur .................. 3-10
Filtre à air, nettoyage de l’élément .......... 6-17
Fourche, contrôle .................................... 6-27
Freinage .................................................... 5-2
Frein arrière, levier .................................. 3-10
Frein arrière, levier de blocage................ 3-11
Frein arrière, réglage du câble de levier de
blocage.................................................. 6-22
Frein avant, levier .................................... 3-10
Freins ABS (pour modèle à ABS)............ 3-11
Freins avant et arrière, garde des
leviers .................................................... 6-22
Fusibles, remplacement .......................... 6-30
H
Huile de chaîne secondaire ..................... 6-14
Huile moteur et cartouche du filtre .......... 6-11
I
Immobilisateur antivol................................ 3-1
Inverseur feu de route/feu de
croisement............................................... 3-9
J
Jeu des soupapes ................................... 6-19
L
Leviers de frein, lubrification ................... 6-26
Liquide de frein, changement .................. 6-25
Liquide de frein, contrôle du niveau ........ 6-24
Liquide de refroidissement ...................... 6-16
N
Numéros d’identification ............................ 9-1
P
Panne du moteur, témoin .......................... 3-3
Pannes, diagnostic .................................. 6-33
Phare, remplacement d’une ampoule ..... 6-32
Plaquettes de frein, contrôle ................... 6-23
Pneus ...................................................... 6-20
Poignée et câble des gaz, contrôle et
lubrification ............................................ 6-25
Points à contrôler avant chaque
utilisation ................................................. 4-2
Pot catalytique......................................... 3-14
R
Régime de ralenti du moteur ................... 6-18
Remisage .................................................. 7-3
Réservoir de carburant, bouchon ............ 3-12
Rodage du moteur .................................... 5-4
Roues ...................................................... 6-21
Roulements de roue, contrôle ................. 6-28
S
Schémas de diagnostic de pannes ......... 6-34
Sécurité..................................................... 1-1
Sécurité routière ........................................ 1-4
Selle ........................................................ 3-14
Soin ........................................................... 7-1
Stationnement ........................................... 5-4
T
Témoin de feu de route ............................. 3-3
Témoin de l’immobilisateur antivol ............ 3-3

INDEX

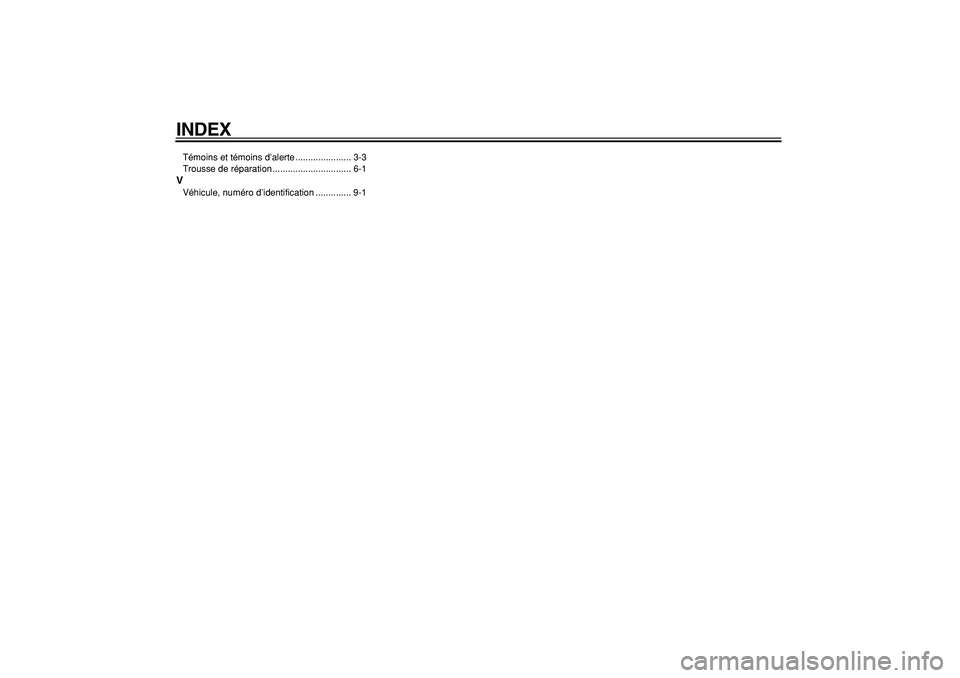

Témoins et témoins d’alerte ...................... 3-3
Trousse de réparation ............................... 6-1
V
Véhicule, numéro d’identification .............. 9-1
