ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-6
2
34
5
6
7
8
9

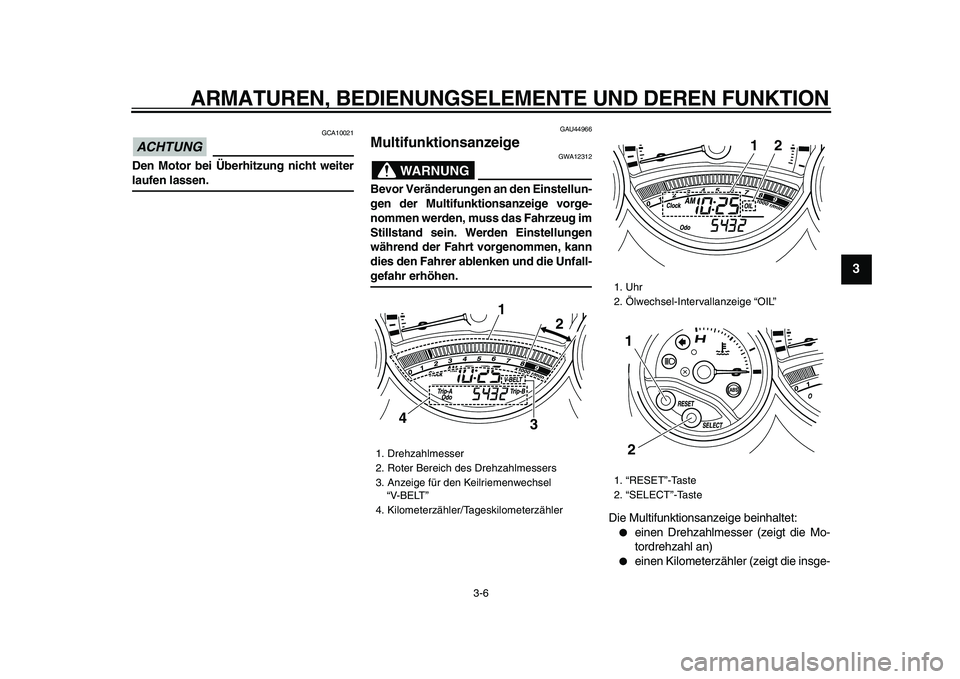

ACHTUNG

GCA10021
Den Motor bei Überhitzung nicht weiter
laufen lassen.
GAU44966
Multifunktionsanzeige
WARNUNG

GWA12312
Bevor Veränderungen an den Einstellun-
gen der Multifunktionsanzeige vorge-
nommen werden, muss das Fahrzeug im
Stillstand sein. Werden Einstellungen
während der Fahrt vorgenommen, kann
dies den Fahrer ablenken und die Unfall-
gefahr erhöhen.
Die Multifunktionsanzeige beinhaltet:
●
einen Drehzahlmesser (zeigt die Mo-
tordrehzahl an)
●
einen Kilometerzähler (zeigt die insge-
1. Drehzahlmesser
2. Roter Bereich des Drehzahlmessers
3. Anzeige für den Keilriemenwechsel
“V-BELT”
4. Kilometerzähler/Tageskilometerzähler
1
2
3
4

1. Uhr
2. Ölwechsel-Intervallanzeige “OIL”
1. “RESET”-Taste
2. “SELECT”-Taste
1
2
1
2





ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-7
1
2
3
4
5
6
7
8
9

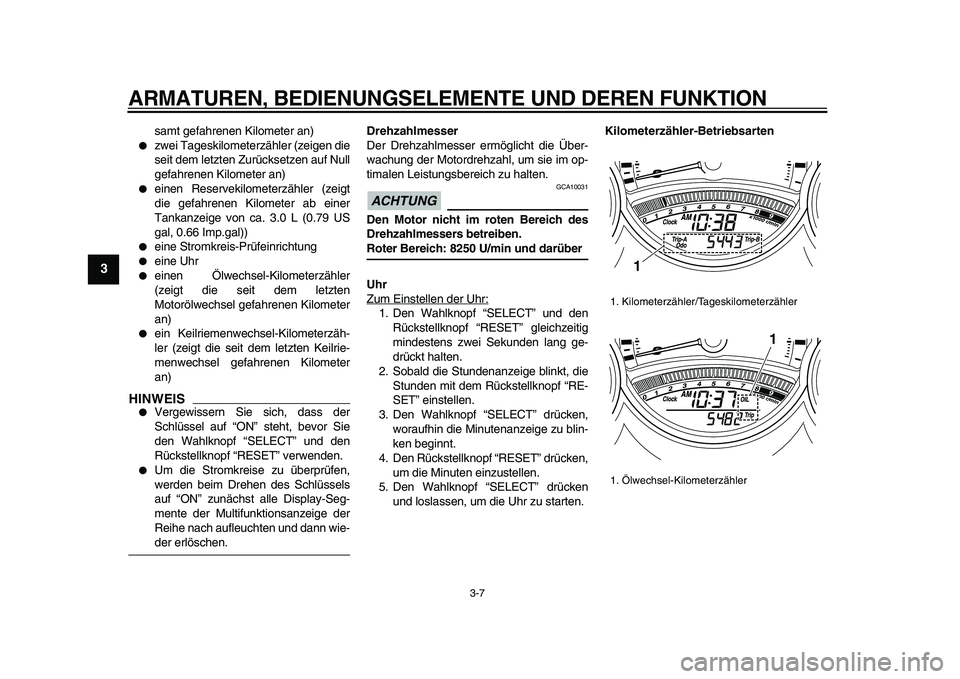

samt gefahrenen Kilometer an)
●
zwei Tageskilometerzähler (zeigen die
seit dem letzten Zurücksetzen auf Null
gefahrenen Kilometer an)
●
einen Reservekilometerzähler (zeigt
die gefahrenen Kilometer ab einer
Tankanzeige von ca. 3.0 L (0.79 US
gal, 0.66 Imp.gal))
●
eine Stromkreis-Prüfeinrichtung
●
eine Uhr
●
einen Ölwechsel-Kilometerzähler
(zeigt die seit dem letzten
Motorölwechsel gefahrenen Kilometer
an)
●
ein Keilriemenwechsel-Kilometerzäh-
ler (zeigt die seit dem letzten Keilrie-
menwechsel gefahrenen Kilometer
an)
HINWEIS

●
Vergewissern Sie sich, dass der
Schlüssel auf “ON” steht, bevor Sie
den Wahlknopf “SELECT” und den
Rückstellknopf “RESET” verwenden.
●
Um die Stromkreise zu überprüfen,
werden beim Drehen des Schlüssels
auf “ON” zunächst alle Display-Seg-
mente der Multifunktionsanzeige der
Reihe nach aufleuchten und dann wie-
der erlöschen.
Drehzahlmesser
Der Drehzahlmesser ermöglicht die Über-
wachung der Motordrehzahl, um sie im op-
timalen Leistungsbereich zu halten.
ACHTUNG

GCA10031
Den Motor nicht im roten Bereich des
Drehzahlmessers betreiben.
Roter Bereich: 8250 U/min und darüber
Uhr
Zum Einstellen der Uhr:
1. Den Wahlknopf “SELECT” und den
Rückstellknopf “RESET” gleichzeitig
mindestens zwei Sekunden lang ge-
drückt halten.
2. Sobald die Stundenanzeige blinkt, die
Stunden mit dem Rückstellknopf “RE-
SET” einstellen.
3. Den Wahlknopf “SELECT” drücken,
woraufhin die Minutenanzeige zu blin-
ken beginnt.
4. Den Rückstellknopf “RESET” drücken,
um die Minuten einzustellen.
5. Den Wahlknopf “SELECT” drücken
und loslassen, um die Uhr zu starten.
Kilometerzähler-Betriebsarten

1. Kilometerzähler/Tageskilometerzähler
1. Ölwechsel-Kilometerzähler
1
1





ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION

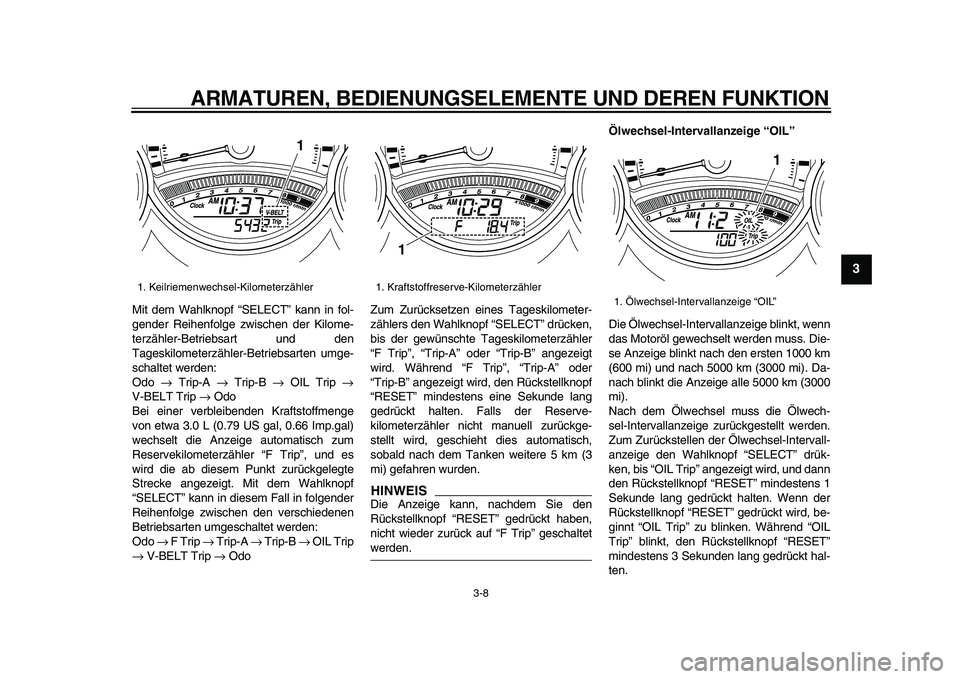

3-8
2
34
5
6
7
8
9

Mit dem Wahlknopf “SELECT” kann in fol-
gender Reihenfolge zwischen der Kilome-
terzähler-Betriebsart und den
Tageskilometerzähler-Betriebsarten umge-
schaltet werden:
Odo
→
Trip-A
→
Trip-B
→
OIL Trip
→
V-BELT Trip
→
Odo
Bei einer verbleibenden Kraftstoffmenge
von etwa 3.0 L (0.79 US gal, 0.66 Imp.gal)
wechselt die Anzeige automatisch zum
Reservekilometerzähler “F Trip”, und es
wird die ab diesem Punkt zurückgelegte
Strecke angezeigt. Mit dem Wahlknopf
“SELECT” kann in diesem Fall in folgender
Reihenfolge zwischen den verschiedenen
Betriebsarten umgeschaltet werden:
Odo
→
F Trip
→
Trip-A
→
Trip-B
→
OIL Trip
→
V-BELT Trip
→
OdoZum Zurücksetzen eines Tageskilometer-
zählers den Wahlknopf “SELECT” drücken,
bis der gewünschte Tageskilometerzähler
“F Trip”, “Trip-A” oder “Trip-B” angezeigt
wird. Während “F Trip”, “Trip-A” oder
“Trip-B” angezeigt wird, den Rückstellknopf
“RESET” mindestens eine Sekunde lang
gedrückt halten. Falls der Reserve-
kilometerzähler nicht manuell zurückge-
stellt wird, geschieht dies automatisch,
sobald nach dem Tanken weitere 5 km (3
mi) gefahren wurden.
HINWEIS

Die Anzeige kann, nachdem Sie den
Rückstellknopf “RESET” gedrückt haben,
nicht wieder zurück auf “F Trip” geschaltet
werden.
Ölwechsel-Intervallanzeige “OIL”
Die Ölwechsel-Intervallanzeige blinkt, wenn
das Motoröl gewechselt werden muss. Die-
se Anzeige blinkt nach den ersten 1000 km
(600 mi) und nach 5000 km (3000 mi). Da-
nach blinkt die Anzeige alle 5000 km (3000
mi).
Nach dem Ölwechsel muss die Ölwech-
sel-Intervallanzeige zurückgestellt werden.
Zum Zurückstellen der Ölwechsel-Intervall-
anzeige den Wahlknopf “SELECT” drük-
ken, bis “OIL Trip” angezeigt wird, und dann
den Rückstellknopf “RESET” mindestens 1
Sekunde lang gedrückt halten. Wenn der
Rückstellknopf “RESET” gedrückt wird, be-
ginnt “OIL Trip” zu blinken. Während “OIL
Trip” blinkt, den Rückstellknopf “RESET”
mindestens 3 Sekunden lang gedrückt hal-
ten.
1. Keilriemenwechsel-Kilometerzähler
1

1. Kraftstoffreserve-Kilometerzähler
1

1. Ölwechsel-Intervallanzeige “OIL”
1





ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-9
1
2
3
4
5
6
7
8
9

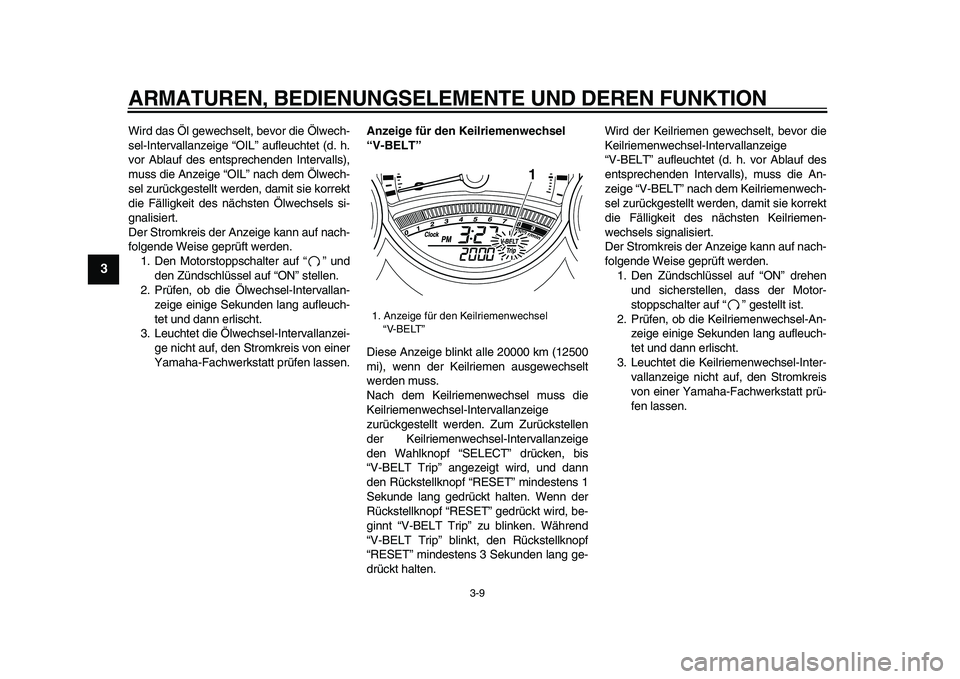

Wird das Öl gewechselt, bevor die Ölwech-
sel-Intervallanzeige “OIL” aufleuchtet (d. h.
vor Ablauf des entsprechenden Intervalls),
muss die Anzeige “OIL” nach dem Ölwech-
sel zurückgestellt werden, damit sie korrekt
die Fälligkeit des nächsten Ölwechsels si-
gnalisiert.
Der Stromkreis der Anzeige kann auf nach-
folgende Weise geprüft werden.
1. Den Motorstoppschalter auf “ ” und
den Zündschlüssel auf “ON” stellen.
2. Prüfen, ob die Ölwechsel-Intervallan-
zeige einige Sekunden lang aufleuch-
tet und dann erlischt.
3. Leuchtet die Ölwechsel-Intervallanzei-
ge nicht auf, den Stromkreis von einer
Yamaha-Fachwerkstatt prüfen lassen.
Anzeige für den Keilriemenwechsel
“V-BELT”
Diese Anzeige blinkt alle 20000 km (12500
mi), wenn der Keilriemen ausgewechselt
werden muss.
Nach dem Keilriemenwechsel muss die
Keilriemenwechsel-Intervallanzeige
zurückgestellt werden. Zum Zurückstellen
der Keilriemenwechsel-Intervallanzeige
den Wahlknopf “SELECT” drücken, bis
“V-BELT Trip” angezeigt wird, und dann
den Rückstellknopf “RESET” mindestens 1
Sekunde lang gedrückt halten. Wenn der
Rückstellknopf “RESET” gedrückt wird, be-
ginnt “V-BELT Trip” zu blinken. Während
“V-BELT Trip” blinkt, den Rückstellknopf
“RESET” mindestens 3 Sekunden lang ge-
drückt halten.Wird der Keilriemen gewechselt, bevor die
Keilriemenwechsel-Intervallanzeige
“V-BELT” aufleuchtet (d. h. vor Ablauf des
entsprechenden Intervalls), muss die An-
zeige “V-BELT” nach dem Keilriemenwech-
sel zurückgestellt werden, damit sie korrekt
die Fälligkeit des nächsten Keilriemen-
wechsels signalisiert.
Der Stromkreis der Anzeige kann auf nach-
folgende Weise geprüft werden.
1. Den Zündschlüssel auf “ON” drehen
und sicherstellen, dass der Motor-
stoppschalter auf “ ” gestellt ist.
2. Prüfen, ob die Keilriemenwechsel-An-
zeige einige Sekunden lang aufleuch-
tet und dann erlischt.
3. Leuchtet die Keilriemenwechsel-Inter-
vallanzeige nicht auf, den Stromkreis
von einer Yamaha-Fachwerkstatt prü-
fen lassen.
1. Anzeige für den Keilriemenwechsel
“V-BELT”
1





ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-10
2
34
5
6
7
8
9

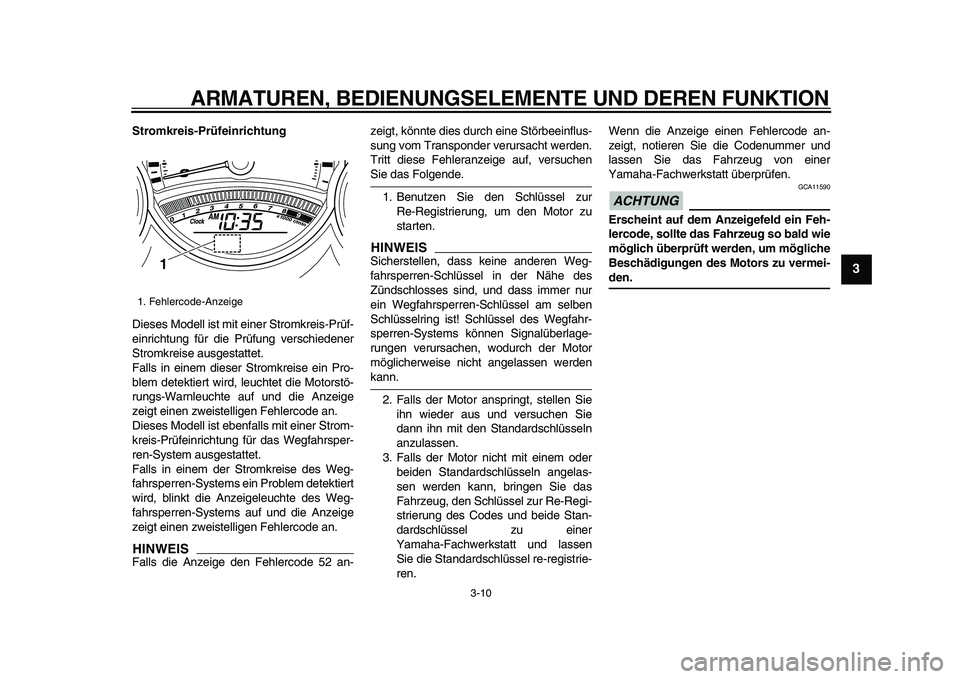

Stromkreis-Prüfeinrichtung
Dieses Modell ist mit einer Stromkreis-Prüf-
einrichtung für die Prüfung verschiedener
Stromkreise ausgestattet.
Falls in einem dieser Stromkreise ein Pro-
blem detektiert wird, leuchtet die Motorstö-
rungs-Warnleuchte auf und die Anzeige
zeigt einen zweistelligen Fehlercode an.
Dieses Modell ist ebenfalls mit einer Strom-
kreis-Prüfeinrichtung für das Wegfahrsper-
ren-System ausgestattet.
Falls in einem der Stromkreise des Weg-
fahrsperren-Systems ein Problem detektiert
wird, blinkt die Anzeigeleuchte des Weg-
fahrsperren-Systems auf und die Anzeige
zeigt einen zweistelligen Fehlercode an.
HINWEIS

Falls die Anzeige den Fehlercode 52 an-zeigt, könnte dies durch eine Störbeeinflus-
sung vom Transponder verursacht werden.
Tritt diese Fehleranzeige auf, versuchen
Sie das Folgende.
1. Benutzen Sie den Schlüssel zur
Re-Registrierung, um den Motor zu
starten.
HINWEIS

Sicherstellen, dass keine anderen Weg-
fahrsperren-Schlüssel in der Nähe des
Zündschlosses sind, und dass immer nur
ein Wegfahrsperren-Schlüssel am selben
Schlüsselring ist! Schlüssel des Wegfahr-
sperren-Systems können Signalüberlage-
rungen verursachen, wodurch der Motor
möglicherweise nicht angelassen werden
kann.
2. Falls der Motor anspringt, stellen Sie
ihn wieder aus und versuchen Sie
dann ihn mit den Standardschlüsseln
anzulassen.
3. Falls der Motor nicht mit einem oder
beiden Standardschlüsseln angelas-
sen werden kann, bringen Sie das
Fahrzeug, den Schlüssel zur Re-Regi-
strierung des Codes und beide Stan-
dardschlüssel zu einer
Yamaha-Fachwerkstatt und lassen
Sie die Standardschlüssel re-registrie-
ren.Wenn die Anzeige einen Fehlercode an-
zeigt, notieren Sie die Codenummer und
lassen Sie das Fahrzeug von einer
Yamaha-Fachwerkstatt überprüfen.
ACHTUNG

GCA11590
Erscheint auf dem Anzeigefeld ein Feh-
lercode, sollte das Fahrzeug so bald wie
möglich überprüft werden, um mögliche
Beschädigungen des Motors zu vermei-
den.
1. Fehlercode-Anzeige
1





ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-11
1
2
3
4
5
6
7
8
9

GAU12331

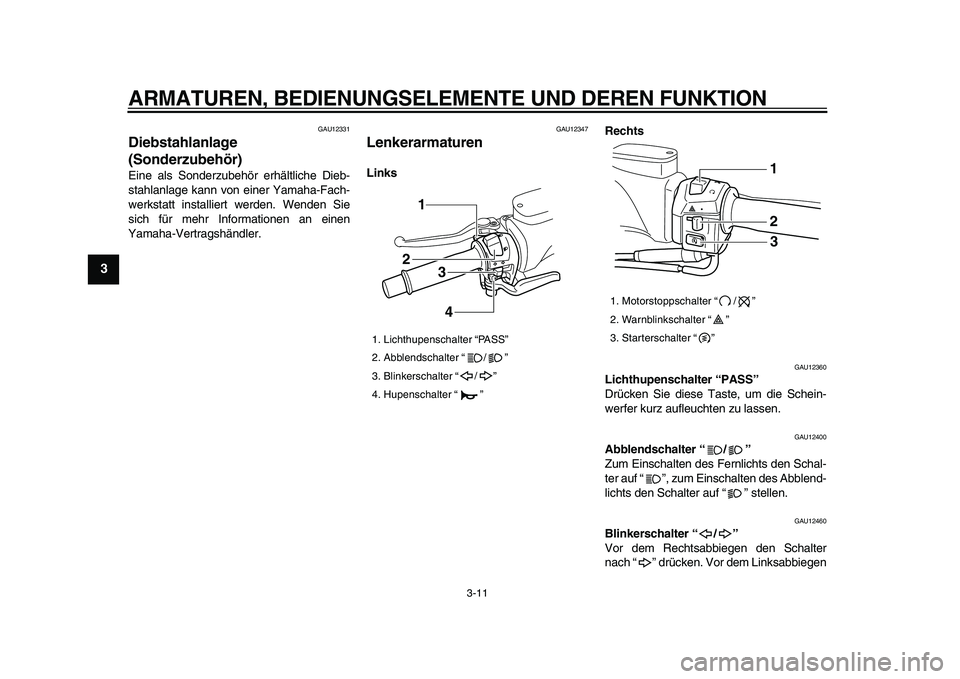

Diebstahlanlage
(Sonderzubehör)
Eine als Sonderzubehör erhältliche Dieb-
stahlanlage kann von einer Yamaha-Fach-
werkstatt installiert werden. Wenden Sie
sich für mehr Informationen an einen
Yamaha-Vertragshändler.
GAU12347
Lenkerarmaturen
LinksRechts
GAU12360
Lichthupenschalter “PASS”
Drücken Sie diese Taste, um die Schein-
werfer kurz aufleuchten zu lassen.
GAU12400
Abblendschalter “ / ”
Zum Einschalten des Fernlichts den Schal-
ter auf “ ”, zum Einschalten des Abblend-
lichts den Schalter auf “ ” stellen.
GAU12460
Blinkerschalter “ / ”
Vor dem Rechtsabbiegen den Schalter
nach “ ” drücken. Vor dem Linksabbiegen
1. Lichthupenschalter “PASS”
2. Abblendschalter “ / ”
3. Blinkerschalter “ / ”
4. Hupenschalter “ ”
1
2
3
4

1. Motorstoppschalter “ / ”
2. Warnblinkschalter “ ”
3. Starterschalter “ ”
1
23





ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION

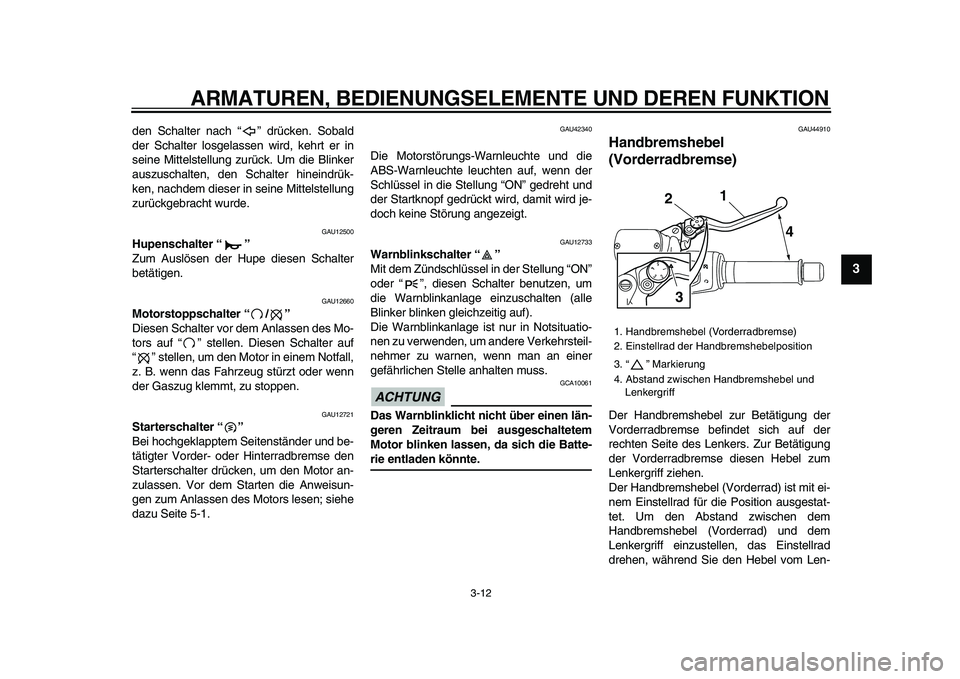

3-12
2
34
5
6
7
8
9

den Schalter nach “ ” drücken. Sobald
der Schalter losgelassen wird, kehrt er in
seine Mittelstellung zurück. Um die Blinker
auszuschalten, den Schalter hineindrük-
ken, nachdem dieser in seine Mittelstellung
zurückgebracht wurde.
GAU12500
Hupenschalter “ ”
Zum Auslösen der Hupe diesen Schalter
betätigen.
GAU12660
Motorstoppschalter “ / ”
Diesen Schalter vor dem Anlassen des Mo-
tors auf “ ” stellen. Diesen Schalter auf
“” stellen, um den Motor in einem Notfall,
z. B. wenn das Fahrzeug stürzt oder wenn
der Gaszug klemmt, zu stoppen.
GAU12721
Starterschalter “ ”
Bei hochgeklapptem Seitenständer und be-
tätigter Vorder- oder Hinterradbremse den
Starterschalter drücken, um den Motor an-
zulassen. Vor dem Starten die Anweisun-
gen zum Anlassen des Motors lesen; siehe
dazu Seite 5-1.
GAU42340
Die Motorstörungs-Warnleuchte und die
ABS-Warnleuchte leuchten auf, wenn der
Schlüssel in die Stellung “ON” gedreht und
der Startknopf gedrückt wird, damit wird je-
doch keine Störung angezeigt.
GAU12733
Warnblinkschalter “ ”
Mit dem Zündschlüssel in der Stellung “ON”
oder “ ”, diesen Schalter benutzen, um
die Warnblinkanlage einzuschalten (alle
Blinker blinken gleichzeitig auf).
Die Warnblinkanlage ist nur in Notsituatio-
nen zu verwenden, um andere Verkehrsteil-
nehmer zu warnen, wenn man an einer
gefährlichen Stelle anhalten muss.
ACHTUNG

GCA10061
Das Warnblinklicht nicht über einen län-
geren Zeitraum bei ausgeschaltetem
Motor blinken lassen, da sich die Batte-
rie entladen könnte.
GAU44910
Handbremshebel
(Vorderradbremse)
Der Handbremshebel zur Betätigung der
Vorderradbremse befindet sich auf der
rechten Seite des Lenkers. Zur Betätigung
der Vorderradbremse diesen Hebel zum
Lenkergriff ziehen.
Der Handbremshebel (Vorderrad) ist mit ei-
nem Einstellrad für die Position ausgestat-
tet. Um den Abstand zwischen dem
Handbremshebel (Vorderrad) und dem
Lenkergriff einzustellen, das Einstellrad
drehen, während Sie den Hebel vom Len-
1. Handbremshebel (Vorderradbremse)
2. Einstellrad der Handbremshebelposition
3. “ ” Markierung
4. Abstand zwischen Handbremshebel und
Lenkergriff
1
3
4 2





ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-13
1
2
3
4
5
6
7
8
9

kergriff weggedrückt halten. Die geeignete
Einstellung auf dem Einstellrad muss mit
der “ ”-Markierung auf dem Handbrems-
hebel (Vorderrad) fluchten.
GAU44921

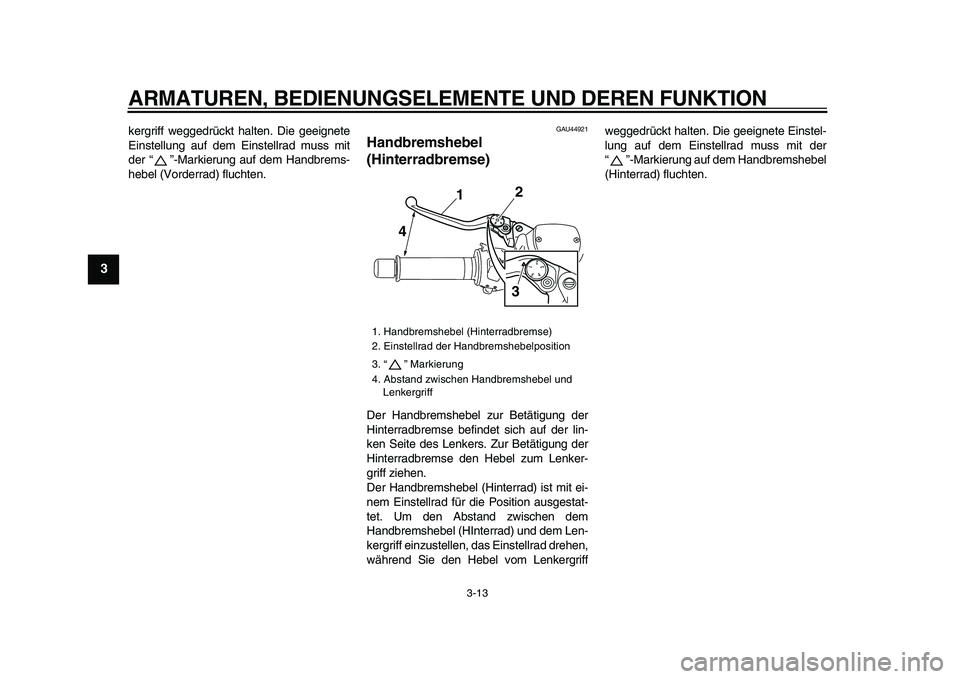

Handbremshebel
(Hinterradbremse)
Der Handbremshebel zur Betätigung der
Hinterradbremse befindet sich auf der lin-
ken Seite des Lenkers. Zur Betätigung der
Hinterradbremse den Hebel zum Lenker-
griff ziehen.
Der Handbremshebel (Hinterrad) ist mit ei-
nem Einstellrad für die Position ausgestat-
tet. Um den Abstand zwischen dem
Handbremshebel (HInterrad) und dem Len-
kergriff einzustellen, das Einstellrad drehen,
während Sie den Hebel vom Lenkergriffweggedrückt halten. Die geeignete Einstel-
lung auf dem Einstellrad muss mit der
“”-Markierung auf dem Handbremshebel
(Hinterrad) fluchten.
1. Handbremshebel (Hinterradbremse)
2. Einstellrad der Handbremshebelposition
3. “ ” Markierung
4. Abstand zwischen Handbremshebel und
Lenkergriff
1
3
42





ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-14
2
34
5
6
7
8
9

GAU12962

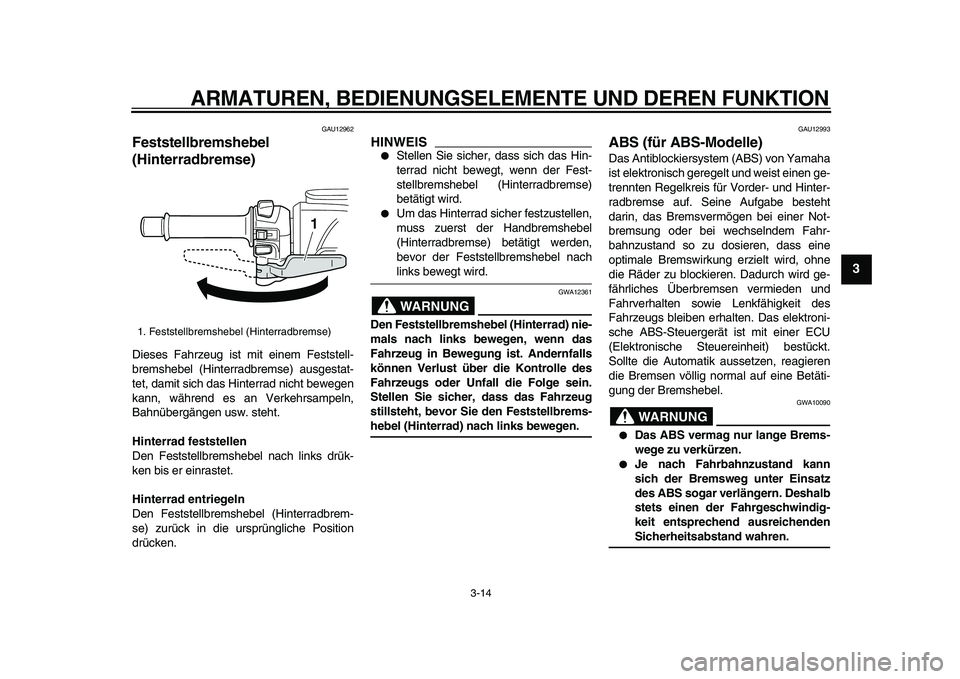

Feststellbremshebel
(Hinterradbremse)
Dieses Fahrzeug ist mit einem Feststell-
bremshebel (Hinterradbremse) ausgestat-
tet, damit sich das Hinterrad nicht bewegen
kann, während es an Verkehrsampeln,
Bahnübergängen usw. steht.
Hinterrad feststellen
Den Feststellbremshebel nach links drük-
ken bis er einrastet.
Hinterrad entriegeln
Den Feststellbremshebel (Hinterradbrem-
se) zurück in die ursprüngliche Position
drücken.
HINWEIS

●
Stellen Sie sicher, dass sich das Hin-
terrad nicht bewegt, wenn der Fest-
stellbremshebel (Hinterradbremse)
betätigt wird.
●
Um das Hinterrad sicher festzustellen,
muss zuerst der Handbremshebel
(Hinterradbremse) betätigt werden,
bevor der Feststellbremshebel nach
links bewegt wird.
WARNUNG

GWA12361
Den Feststellbremshebel (Hinterrad) nie-
mals nach links bewegen, wenn das
Fahrzeug in Bewegung ist. Andernfalls
können Verlust über die Kontrolle des
Fahrzeugs oder Unfall die Folge sein.
Stellen Sie sicher, dass das Fahrzeug
stillsteht, bevor Sie den Feststellbrems-
hebel (Hinterrad) nach links bewegen.
GAU12993
ABS (für ABS-Modelle)
Das Antiblockiersystem (ABS) von Yamaha
ist elektronisch geregelt und weist einen ge-
trennten Regelkreis für Vorder- und Hinter-
radbremse auf. Seine Aufgabe besteht
darin, das Bremsvermögen bei einer Not-
bremsung oder bei wechselndem Fahr-
bahnzustand so zu dosieren, dass eine
optimale Bremswirkung erzielt wird, ohne
die Räder zu blockieren. Dadurch wird ge-
fährliches Überbremsen vermieden und
Fahrverhalten sowie Lenkfähigkeit des
Fahrzeugs bleiben erhalten. Das elektroni-
sche ABS-Steuergerät ist mit einer ECU
(Elektronische Steuereinheit) bestückt.
Sollte die Automatik aussetzen, reagieren
die Bremsen völlig normal auf eine Betäti-
gung der Bremshebel.
WARNUNG

GWA10090
●
Das ABS vermag nur lange Brems-
wege zu verkürzen.
●
Je nach Fahrbahnzustand kann
sich der Bremsweg unter Einsatz
des ABS sogar verlängern. Deshalb
stets einen der Fahrgeschwindig-
keit entsprechend ausreichenden
Sicherheitsabstand wahren.
1. Feststellbremshebel (Hinterradbremse)
1





ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-15
1
2
3
4
5
6
7
8
9

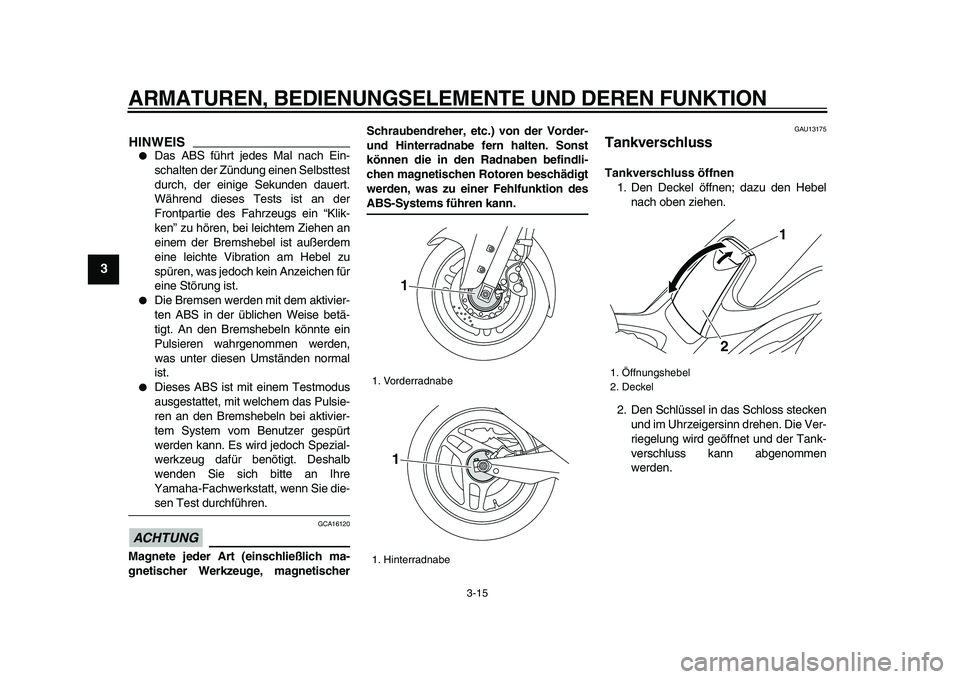

HINWEIS

●
Das ABS führt jedes Mal nach Ein-
schalten der Zündung einen Selbsttest
durch, der einige Sekunden dauert.
Während dieses Tests ist an der
Frontpartie des Fahrzeugs ein “Klik-
ken” zu hören, bei leichtem Ziehen an
einem der Bremshebel ist außerdem
eine leichte Vibration am Hebel zu
spüren, was jedoch kein Anzeichen für
eine Störung ist.
●
Die Bremsen werden mit dem aktivier-
ten ABS in der üblichen Weise betä-
tigt. An den Bremshebeln könnte ein
Pulsieren wahrgenommen werden,
was unter diesen Umständen normal
ist.
●
Dieses ABS ist mit einem Testmodus
ausgestattet, mit welchem das Pulsie-
ren an den Bremshebeln bei aktivier-
tem System vom Benutzer gespürt
werden kann. Es wird jedoch Spezial-
werkzeug dafür benötigt. Deshalb
wenden Sie sich bitte an Ihre
Yamaha-Fachwerkstatt, wenn Sie die-
sen Test durchführen.
ACHTUNG

GCA16120
Magnete jeder Art (einschließlich ma-
gnetischer Werkzeuge, magnetischerSchraubendreher, etc.) von der Vorder-
und Hinterradnabe fern halten. Sonst
können die in den Radnaben befindli-
chen magnetischen Rotoren beschädigt
werden, was zu einer Fehlfunktion des
ABS-Systems führen kann.
GAU13175
Tankverschluss
Tankverschluss öffnen
1. Den Deckel öffnen; dazu den Hebel
nach oben ziehen.
2. Den Schlüssel in das Schloss stecken
und im Uhrzeigersinn drehen. Die Ver-
riegelung wird geöffnet und der Tank-
verschluss kann abgenommen
werden.
1. Vorderradnabe
1. Hinterradnabe
11

1. Öffnungshebel
2. Deckel
1
2
