VEILIGHEIDSINFORMATIE
1-4
1
cessoire zorgvuldig alvorens het te
gebruiken om te waarborgen dat het
de grondspeling of de hellinghoek op
geen enkele manier vermindert, de
veerweg, de stuuruitslag of de bedie-
ning niet beperkt en geen lampen of
reflectors afdekt.
●
Accessoires die aan of nabij het
stuur of de voorvork zijn gemon-
teerd zullen mogelijk instabiliteit
veroorzaken door een foutieve ge-
wichtsverdeling of door aerodyna-
mische effecten. Accessoires aan
het stuur of nabij de voorvork moe-
ten zo licht mogelijk zijn en tot een
minimum worden beperkt.
●
Omvangrijke accessoires kunnen
door hun aerodynamisch effect
van invloed zijn op de rijstabiliteit
van de scooter. De scooter kan
door rijwind worden opgetild of bij
zijwind instabiel worden. Zulke ac-
cessoires kunnen ook instabiliteit
veroorzaken terwijl u grote voertui-
gen inhaalt of door deze wordt in-
gehaald.
●
Sommige accessoires dwingen de
bestuurder om een andere dan de
normale zitpositie in te nemen. Zo’n
verkeerde zitpositie beperkt de be-
wegingsvrijheid van de bestuurderen kan een comfortabele bediening
hinderen, zodat we dergelijke ac-
cessoires sterk afraden.
●
Wees voorzichtig bij het aanbrengen
van elektrische accessoires. Als elek-
trische accessoires de capaciteit van
het elektrisch systeem van de scoo-
ter te boven gaan, kan zich een ge-
vaarlijke elektrische storing voordoen
waardoor de verlichting of de motor
uitvalt.
In de handel verkrijgbare banden en
velgen
De banden en velgen die bij uw scooter
werden geleverd zijn ontworpen om de
mogelijkheden van de machine te onder-
steunen en bieden de beste combinatie
van rijprestaties, remvermogen en com-
fort. Andere banden, velgen, maten of
combinaties zijn mogelijk niet geschikt. Zie
pagina 6-18 voor bandenspecificaties en
meer informatie over het vervangen van uw
banden.
DAU10372
Andere aandachtspunten voor
veilig rijden
●
Geef duidelijk richting aan wanneer u
een bocht neemt.
●
Op een nat wegdek kan remmen ui-
terst lastig zijn. Vermijd te hard rem-
men, de scooter zou kunnen slippen.
Bedien de remmen rustig wanneer u
op een nat wegdek wilt stoppen.
●
Minder snelheid bij het naderen van
een bocht of een afslag. Trek lang-
zaam op nadat u de bocht hebt geno-
men.
●
Wees voorzichtig bij het passeren
van geparkeerde auto’s. Een bestuur-
der merkt u mogelijk niet op en kan
het portier openslaan in uw rijrichting.
●
Spoorwegovergangen, tramrails, ijze-
ren platen gebruikt in de wegenbouw
en putdeksels worden in natte toe-
stand zeer glad. Minder snelheid en
passeer ze voorzichtig. Houd de
scooter recht, anders kan hij gaan
schuiven.
●
De remvoeringen kunnen nat worden
bij het wassen van de scooter. Con-
troleer de remmen na het wassen van
de scooter, voordat u gaat rijden.
●
Draag steeds een helm, handschoe-
nen, een lange broek (taps toelopend






VEILIGHEIDSINFORMATIE
1-5
1
bij de enkel/omslag, om flapperen te
voorkomen), en een felgekleurd jack.
●
Vervoer op uw scooter niet te veel
bagage. Een overbeladen scooter is
onstabiel. Gebruik degelijke snelbin-
ders om bagage aan de bagagedra-
ger vast te binden (indien het
voertuig is voorzien van een bagage-
drager). Losse bagage beïnvloedt de
stabiliteit van de scooter en kan uw
aandacht afleiden van het verkeer.
(Zie pagina 1-1.)






2-1
2
3
4
5
6
7
8
9

BESCHRIJVING
DAU10410

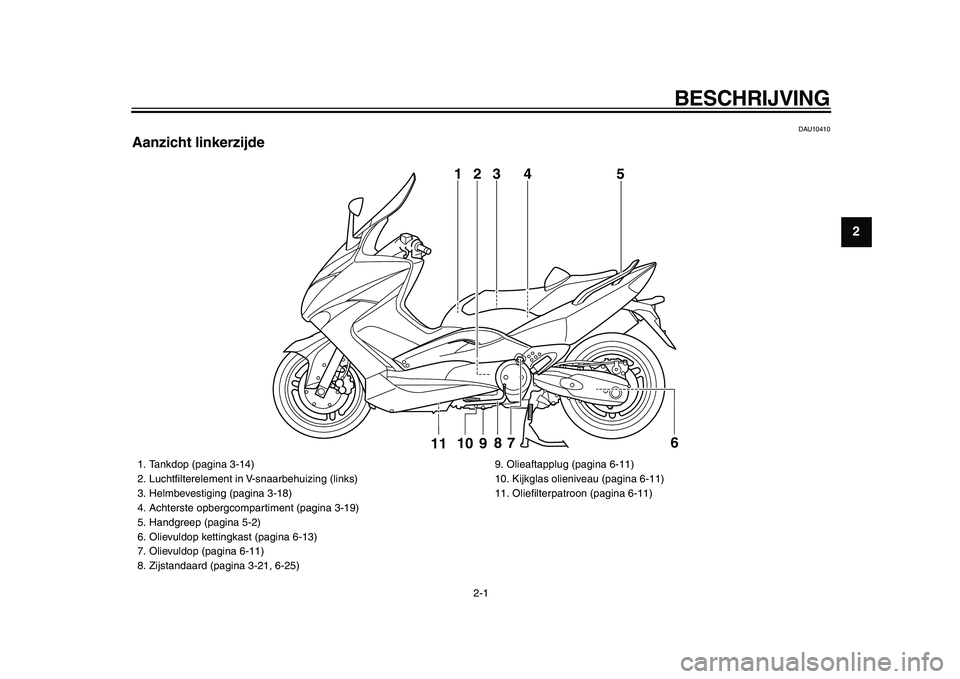

Aanzicht linkerzijde
3
5
109
8
76
11
1
4
2

1. Tankdop (pagina 3-14)
2. Luchtfilterelement in V-snaarbehuizing (links)
3. Helmbevestiging (pagina 3-18)
4. Achterste opbergcompartiment (pagina 3-19)
5. Handgreep (pagina 5-2)
6. Olievuldop kettingkast (pagina 6-13)
7. Olievuldop (pagina 6-11)
8. Zijstandaard (pagina 3-21, 6-25)9. Olieaftapplug (pagina 6-11)
10. Kijkglas olieniveau (pagina 6-11)
11. Oliefilterpatroon (pagina 6-11)






BESCHRIJVING
2-2
1
2
3
4
5
6
7
8
9

DAU10420
Aanzicht rechterzijde
2
6
5
7
1
34

1. Boordgereedschapsset (pagina 6-1)
2. Luchtfilterelement (pagina 6-16)
3. Accu (pagina 6-27)
4. Zekeringen (pagina 6-28)
5. Kijkglas koelvloeistofniveau (pagina 6-15)
6. Luchtfilterelement in V-snaarbehuizing (rechts)
7. Middenbok (pagina 6-25)






BESCHRIJVING
2-3
2
3
4
5
6
7
8
9

DAU10430
Bedieningen en instrumenten
5
4
2
3
7
8
9
1
12
10
6
11
13

1. Achterremhendel (pagina 3-12)
2. Schakelaargroep linkerstuurzijde (pagina 3-11)
3. Achterremblokkeerhendel (pagina 3-13)
4. Temperatuurmeter koelvloeistof (pagina 3-5)
5. Snelheidsmeter (pagina 3-4)
6. Multifunctioneel display (pagina 3-6)
7. Brandstofniveaumeter (pagina 3-4)
8. Schakelaargroep rechterstuurzijde (pagina 3-11)9. Voorremhendel (pagina 3-12)
10. Gasgreep (pagina 6-18)
11. Voorste opbergcompartiment B (pagina 3-19)
12. Contactslot/stuurslot (pagina 3-2)
13. Voorste opbergcompartiment A (pagina 3-19)






3-1
1
2
3
4
5
6
7
8
9

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
DAU10974
Startblokkeersysteem
Dit voertuig is voorzien van een startblok-
keersysteem waarmee diefstal kan worden
bemoeilijkt door de codering van de stan-
daardsleutels te wijzigen. Het systeem be-
staat uit de volgende onderdelen:
●
een codeersleutel (met een rood bo-
vendeel)
●
twee standaardsleutels (met een zwart
bovendeel) die opnieuw kunnen wor-
den gecodeerd
●
een transponder (die is geïntegreerd
in de codeersleutel)
●
een startblokkeereenheid
●
een ECU (elektronische regeleenheid)
●
een controlelampje van het startblok-
keersysteem (Zie pagina 3-3.)De sleutel met het rode bovendeel wordt
gebruikt om de twee standaardsleutels te
coderen. Het wijzigen van de codes is een
ingewikkelde procedure. Breng het voertuig
daarom met alle drie sleutels naar een
Yamaha dealer om deze opnieuw te laten
coderen. Gebruik de sleutel met het rode
bovendeel niet om met het voertuig te rij-
den. Deze sleutel dient uitsluitend te wor-
den gebruikt voor het opnieuw coderen van
de standaardsleutels. Gebruik altijd een
standaardsleutel om met het voertuig te rij-
den.
LET OP

DCA11821
●
ZORG DAT U DE CODEERSLEUTEL
NIET VERLIEST! NEEM DIRECT
CONTACT OP MET UW DEALER
ALS U HEM VERLOREN HEBT! Als
de codeersleutel verloren is, kun-
nen de standaardsleutels niet op-
nieuw gecodeerd worden. U kunt
het voertuig dan nog steeds starten
met de standaardsleutels, maar als
ze opnieuw gecodeerd moeten wor-
den (d.w.z. als er een nieuwe stan-
daardsleutel is gemaakt of als alle
sleutels verloren zijn), dient het ge-
hele startblokkeersysteem vervan-
gen te worden. Daarom wordt u
sterk aangeraden een van de stan-daardsleutels te gebruiken en de
codeersleutel op een veilige plek te
bewaren.
●
Dompel de sleutels nooit in water.
●
Stel de sleutels nooit bloot aan ex-
treem hoge temperaturen.
●
Leg de sleutels nooit vlakbij magne-
tische voorwerpen (zoals bijvoor-
beeld speakers enz.).
●
Plaats nooit voorwerpen die elektri-
sche signalen uitzenden vlakbij de
sleutels.
●
Plaats nooit zware voorwerpen op
de sleutels.
●
U mag de sleutels nooit slijpen of
de vorm ervan wijzigen.
●
U mag het plastic gedeelte van de
sleutels nooit demonteren.
●
Hang nooit twee sleutels van een
startblokkeersysteem aan dezelfde
sleutelring.
●
Bewaar de standaardsleutels en
ook de sleutels van andere start-
blokkeersystemen altijd op een an-
dere plek dan de codeersleutel van
het voertuig.
●
Houd sleutels van andere startblok-
keersystemen altijd uit de buurt van
het contactslot, want anders kun-
nen ze signaalstoring veroorzaken.
1. Codeersleutel (rood bovendeel)
2. Standaardsleutels (zwart bovendeel)






FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-2
2
34
5
6
7
8
9

DAU10471
Contactslot/stuurslot
Via het contactslot/stuurslot worden het ont-
stekingssysteem en de verlichtingssyste-
men bediend en wordt het stuur
vergrendeld.
OPMERKING

Gebruik de standaardsleutel (zwart boven-
deel) voor het normale gebruik van het
voertuig. Bewaar de codeersleutel (rood bo-
vendeel) op een veilige plaats om verlies te
voorkomen en gebruik de sleutel uitsluitend
voor het opnieuw coderen van de stan-
daardsleutels.
DAU34121
ON
Alle elektrische circuits worden voorzien
van stroom; de instrumentenverlichting, het
achterlicht, de kentekenverlichting en deparkeerlichten gaan branden en de motor
kan worden gestart. De sleutel kan niet wor-
den uitgenomen.
OPMERKING

De koplampen gaan automatisch branden
wanneer de motor wordt gestart en blijven
aan totdat de sleutel naar “OFF” wordt ge-
draaid of de zijstandaard omlaag wordt be-
wogen.
DAU10661
OFF
Alle elektrische systemen zijn uitgescha-
keld. De sleutel kan worden uitgenomen.
WAARSCHUWING

DWA10061
Draai nooit de sleutel naar “OFF” of
“LOCK” terwijl de machine rijdt. Hier-
door worden de elektrische systemen
uitgeschakeld, wat mogelijk kan leiden
tot verlies van de controle of een onge-
val.
DAU10681
LOCK
Het stuur is vergrendeld en alle elektrische
systemen zijn uitgeschakeld. De sleutel kan
worden uitgenomen.Om het stuur te vergrendelen
1. Draai het stuur helemaal naar links.
2. Druk de sleutel in de “OFF”-stand in en
draai deze dan naar “LOCK”. Houd de
sleutel hierbij ingedrukt.
3. Neem de sleutel uit.
Om het stuur te ontgrendelenDruk de sleutel in en draai deze dan naar
“OFF”. Houd de sleutel hierbij ingedrukt.

DAU10941
(Parkeren)
Het stuur is vergrendeld en het achterlicht,
de kentekenverlichting en het parkeerlicht
branden. De alarmverlichting en richtin-
gaanwijzers kunnen worden ingeschakeld,
maar alle andere elektrische systemen zijn
uit. De sleutel kan worden uitgenomen.
Het stuur moet zijn vergrendeld om de sleu-
tel naar “ ” te kunnen draaien.
LET OP

DCA11020
Gebruik de parkeerstand niet gedurende
langere tijd, anders kan de accu ontla-
den raken.






FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-3
1
2
3
4
5
6
7
8
9

DAU11003
Controle- en
waarschuwingslampjes
DAU11030
Controlelampjes richtingaanwijzers
“” en “ ”
Het bijbehorende controlelampje knippert
terwijl de schakelaar voor richtingaanwij-
zers naar de linker- of rechterstand is ge-
drukt.
DAU11080
Controlelampje grootlicht “ ”
Dit controlelampje brandt terwijl de koplamp
is ingeschakeld voor grootlicht.
DAU43021
Waarschuwingslampje motorstoring
“”
Dit waarschuwingslampje gaat branden
wanneer een elektrisch systeem dat de mo-
torwerking controleert, defect is. Vraag in
dat geval een Yamaha dealer het zelfdia-
gnosesysteem te controleren.
Het elektrisch circuit voor het waarschu-
wingslampje controleert u door de sleutel
naar “ON” te draaien. Als het waarschu-
wingslampje niet een paar seconden lang
oplicht en dan dooft, vraag dan een
Yamaha dealer om het elektrisch circuit te
testen.
OPMERKING

Dit waarschuwingslampje gaat branden als
de sleutel naar “ON” wordt gedraaid en de
startknop wordt ingedrukt. Dit wijst echter
niet op een storing.
DAU43031
ABS-waarschuwingslampje “ ” (voor
modellen met ABS)
LET OP

DCA10831
Als het ABS-waarschuwingslampje tij-
dens het rijden gaat branden of knippe-
ren, is het ABS-systeem mogelijk defect.
Vraag in dat geval een Yamaha dealer
het elektrisch circuit te testen.
Zie pagina 3-13 voor uitleg over de werking
van het ABS-systeem.
Het elektrisch circuit voor het waarschu-
wingslampje controleert u door de nood-
stopschakelaar op “ ” te zetten en de
sleutel naar “ON” te draaien. Het waarschu-
wingslampje moet enkele seconden oplich-
ten en dan uitgaan. Als het
waarschuwingslampje niet oplicht of blijft
branden, vraag dan een Yamaha dealer het
elektrisch circuit te controleren.
WAARSCHUWING

DWA11350
Als het ABS-waarschuwingslampje tij-
dens het rijden brandt of knippert, wordt
alleen het conventionele remsysteem
gebruikt. Wees dan voorzichtig en zorg
dat de wielen tijdens plotseling remmen
niet blokkeren.
1. Controlelampjes richtingaanwijzers “ ”
en “ ”
2. Controlelampje grootlicht “ ”
3. ABS-waarschuwingslampje “ ” (voor
modellen met ABS)
4. Controlelampje startblokkering
5. Waarschuwingslampje motorstoring “ ”
1
3
1
2
4
5
ABS
ABS






FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-4
2
34
5
6
7
8
9
OPMERKING

Het ABS-waarschuwingslampje kan gaan
branden wanneer er gas wordt gegeven ter-
wijl de scooter op de middenbok staat. Er is
dan echter geen sprake van een storing.
DAU38621
Controlelampje startblokkering
Het elektrisch circuit voor het controlelamp-
je kan worden gecontroleerd door de sleutel
naar “ON” te draaien.
Als het controlelampje niet een paar secon-
den lang oplicht en dan dooft, vraag dan
een Yamaha dealer om het elektrisch circuit
te testen.
Als de sleutel naar “OFF” wordt gedraaid,
begint het controlelampje na 30 seconden
te knipperen om aan te geven dat het start-
blokkeersysteem is ingeschakeld. Het con-
trolelampje stopt na 24 uur met knipperen,
maar het startblokkeersysteem blijft inge-
schakeld.
Dit model is ook uitgerust met een zelfdia-
gnosesysteem voor het startblokkeersys-
teem. (Zie pagina 3-9 voor uitleg over de
werking van het zelfdiagnosesysteem.)
DAU11601
Snelheidsmeter
De snelheidsmeter toont de actuele rijsnel-
heid.
Wanneer de sleutel naar “ON” wordt ge-
draaid, slaat de naald van de snelheidsme-
ter eenmaal helemaal uit tot aan de hoogste
snelheid en keert daarna weer terug naar
nul om het elektrische circuit te testen.
DAU44981
Brandstofniveaumeter
De brandstofniveaumeter geeft aan hoe-
veel brandstof in de tank aanwezig is. Als
de sleutel naar “ON” wordt gedraaid, slaat
de naald van de brandstofniveaumeter een-
maal helemaal uit tot aan het hoogste ni-
veau en keert daarna terug naar “E”
(Empty, leeg) om het elektrische circuit te
testen. De naald beweegt naar “E” naarma-
te het brandstofniveau daalt. Wanneer de
aanwijsnaald bij de rode zone staat, is er
nog ca. 3.0 L (0.79 US gal, 0.66 Imp.gal) in
de tank aanwezig. Vul in dat geval zo snel
mogelijk brandstof bij.
OPMERKING

Voorkom dat de brandstoftank geheel
1. Snelheidsmeter
1

1. Brandstofniveaumeter
2. Rode zone
1
2






FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-5
1
2
3
4
5
6
7
8
9

droog komt te staan.
DAU12182
Temperatuurmeter koelvloeistof
Met de contactsleutel in de stand “ON” geeft
de temperatuurmeter voor koelvloeistof de
temperatuur van de koelvloeistof aan. Als
de sleutel naar “ON” wordt gedraaid, slaat
de naald van de temperatuurmeter voor
koelvloeistof eenmaal helemaal uit tot aan
de hoogste temperatuur en keert daarna
weer terug naar “C” om het elektrische cir-
cuit te testen. De koelvloeistoftemperatuur
is afhankelijk van de weersomstandigheden
en de motorbelasting. Als de naald bij of in
de rode zone staat, zet de machine dan stil
en laat de motor afkoelen. (Zie
pagina 6-35.)
LET OP

DCA10021
Laat de motor niet draaien terwijl deze
oververhit is.
1. Temperatuurmeter koelvloeistof
2. Rode zone
2
1
