YAMAHA TMAX 2009 Instructieboekje (in Dutch)

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-6
2
34
5
6
7
8
9

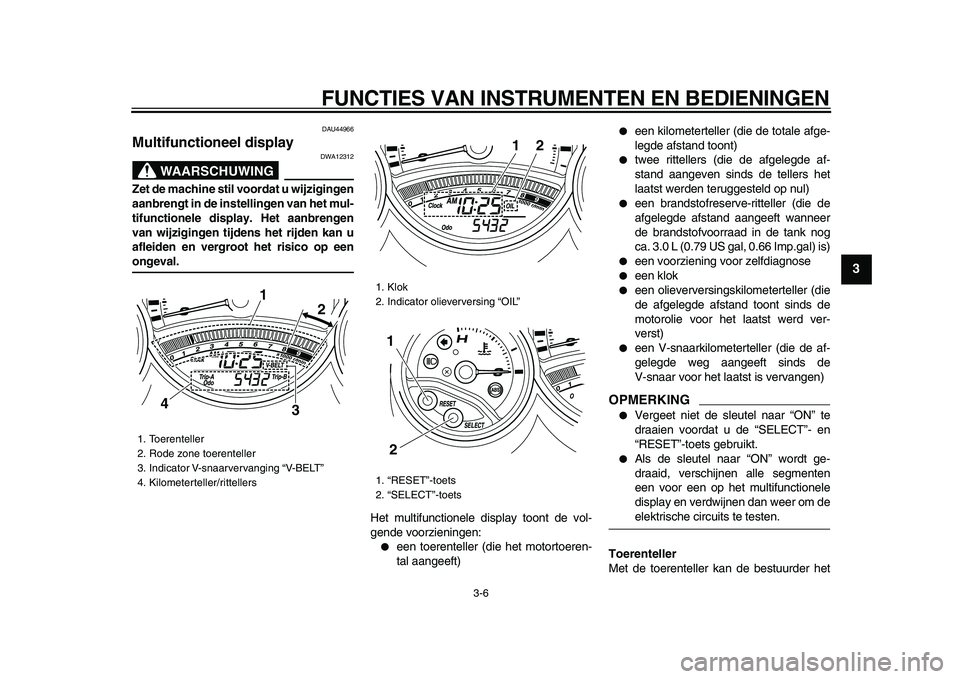

DAU44966
Multifunctioneel display
WAARSCHUWING

DWA12312
Zet de machine stil voordat u wijzigingen
aanbrengt in de instellingen van het mul-
tifunctionele display. Het aanbrengen
van wijzigingen tijdens het rijden kan u
afleiden en vergroot het risico op een
ongeval.
Het multifunctionele display toont de vol-
gende voorzieningen:
●
een toerenteller (die het motortoeren-
tal aangeeft)
●
een kilometerteller (die de totale afge-
legde afstand toont)
●
twee rittellers (die de afgelegde af-
stand aangeven sinds de tellers het
laatst werden teruggesteld op nul)
●
een brandstofreserve-ritteller (die de
afgelegde afstand aangeeft wanneer
de brandstofvoorraad in de tank nog
ca. 3.0 L (0.79 US gal, 0.66 Imp.gal) is)
●
een voorziening voor zelfdiagnose
●
een klok
●
een olieverversingskilometerteller (die
de afgelegde afstand toont sinds de
motorolie voor het laatst werd ver-
verst)
●
een V-snaarkilometerteller (die de af-
gelegde weg aangeeft sinds de
V-snaar voor het laatst is vervangen)
OPMERKING

●
Vergeet niet de sleutel naar “ON” te
draaien voordat u de “SELECT”- en
“RESET”-toets gebruikt.
●
Als de sleutel naar “ON” wordt ge-
draaid, verschijnen alle segmenten
een voor een op het multifunctionele
display en verdwijnen dan weer om de
elektrische circuits te testen.
Toerenteller
Met de toerenteller kan de bestuurder het
1. Toerenteller
2. Rode zone toerenteller
3. Indicator V-snaarvervanging “V-BELT”
4. Kilometerteller/rittellers
1
2
3
4

1. Klok
2. Indicator olieverversing “OIL”
1. “RESET”-toets
2. “SELECT”-toets1
2
1
2






FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-7
1
2
3
4
5
6
7
8
9

motortoerental controleren en dit binnen het
ideale bereik houden.
LET OP

DCA10031
Laat de motor niet draaien terwijl de toe-
renteller in de rode zone wijst.
Rode zone: 8250 tpm en hoger
Klok
De klok op tijd zetten:
1. Houd de “SELECT”-toets en de “RES-
ET”-toets tegelijkertijd minstens twee
seconden lang ingedrukt.
2. Als de uuraanduiding begint te knippe-
ren, drukt u op de “RESET”-toets om
de uren in te stellen.
3. Druk op de “SELECT”-toets en de mi-
nutenaanduiding zal gaan knipperen.
4. Druk op de “RESET”-toets om de mi-
nuten in te stellen.
5. Druk op de “SELECT”-toets en laat
deze dan los om de klok te starten.
Kilometerteller- en rittellermodus
Door indrukken van de toets “SELECT” wis-
selt de weergave tussen de kilometerteller-
modus en de rittellermodi, in de
onderstaande volgorde:
Odo
→
Trip-A
→
Trip-B
→
OIL Trip
→
V-BELT Trip
→
Odo
Als nog ca. 3.0 L (0.79 US gal, 0.66 Imp.gal)
brandstof in de brandstoftank aanwezig is,
wisselt het display automatisch naar “F
Trip”, de brandstofreserve-ritteller, en wordt
de afgelegde afstand vanaf dat punt aange-
geven. In dat geval wordt door het indruk-
ken van de “SELECT”-toets in de
onderstaande volgorde gewisseld tussen
de diverse weergaven van rittellers en kilo-
meterteller:
Odo
→
F Trip
→
Trip-A
→
Trip-B
→
OIL Trip
→
V-BELT Trip
→
Odo

1. Kilometerteller/rittellers
1. Olieverversingskilometerteller
1
1

1. Kilometerteller V-snaarvervanging
1






FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-8
2
34
5
6
7
8
9

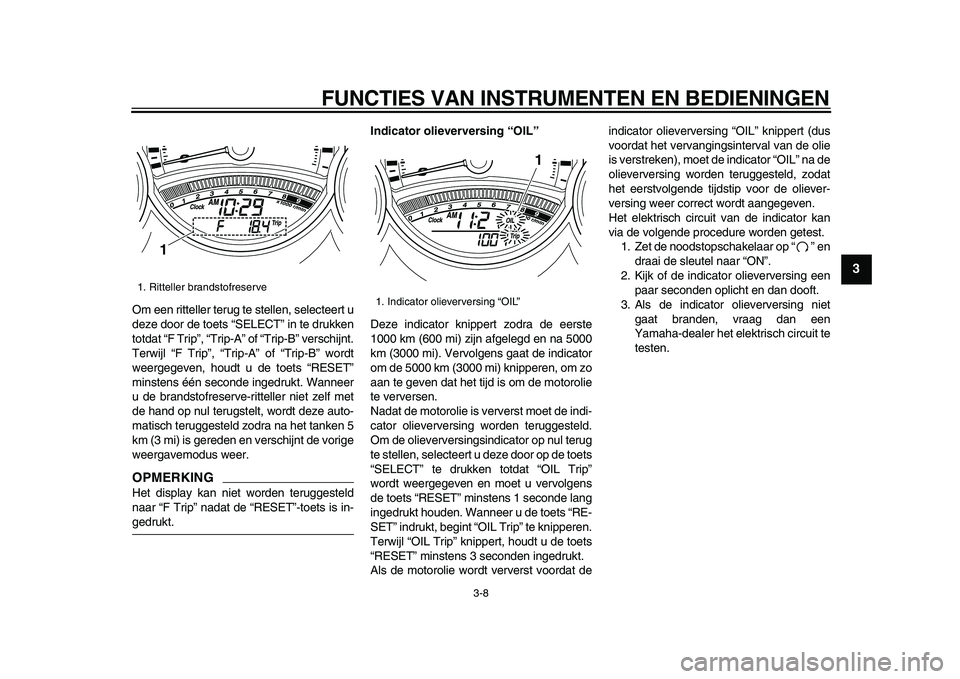

Om een ritteller terug te stellen, selecteert u
deze door de toets “SELECT” in te drukken
totdat “F Trip”, “Trip-A” of “Trip-B” verschijnt.
Terwijl “F Trip”, “Trip-A” of “Trip-B” wordt
weergegeven, houdt u de toets “RESET”
minstens één seconde ingedrukt. Wanneer
u de brandstofreserve-ritteller niet zelf met
de hand op nul terugstelt, wordt deze auto-
matisch teruggesteld zodra na het tanken 5
km (3 mi) is gereden en verschijnt de vorige
weergavemodus weer.
OPMERKING

Het display kan niet worden teruggesteld
naar “F Trip” nadat de “RESET”-toets is in-
gedrukt.
Indicator olieverversing “OIL”
Deze indicator knippert zodra de eerste
1000 km (600 mi) zijn afgelegd en na 5000
km (3000 mi). Vervolgens gaat de indicator
om de 5000 km (3000 mi) knipperen, om zo
aan te geven dat het tijd is om de motorolie
te verversen.
Nadat de motorolie is ververst moet de indi-
cator olieverversing worden teruggesteld.
Om de olieverversingsindicator op nul terug
te stellen, selecteert u deze door op de toets
“SELECT” te drukken totdat “OIL Trip”
wordt weergegeven en moet u vervolgens
de toets “RESET” minstens 1 seconde lang
ingedrukt houden. Wanneer u de toets “RE-
SET” indrukt, begint “OIL Trip” te knipperen.
Terwijl “OIL Trip” knippert, houdt u de toets
“RESET” minstens 3 seconden ingedrukt.
Als de motorolie wordt ververst voordat deindicator olieverversing “OIL” knippert (dus
voordat het vervangingsinterval van de olie
is verstreken), moet de indicator “OIL” na de
olieverversing worden teruggesteld, zodat
het eerstvolgende tijdstip voor de oliever-
versing weer correct wordt aangegeven.
Het elektrisch circuit van de indicator kan
via de volgende procedure worden getest.
1. Zet de noodstopschakelaar op “ ” en
draai de sleutel naar “ON”.
2. Kijk of de indicator olieverversing een
paar seconden oplicht en dan dooft.
3. Als de indicator olieverversing niet
gaat branden, vraag dan een
Yamaha-dealer het elektrisch circuit te
testen.
1. Ritteller brandstofreserve
1

1. Indicator olieverversing “OIL”
1






FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-9
1
2
3
4
5
6
7
8
9

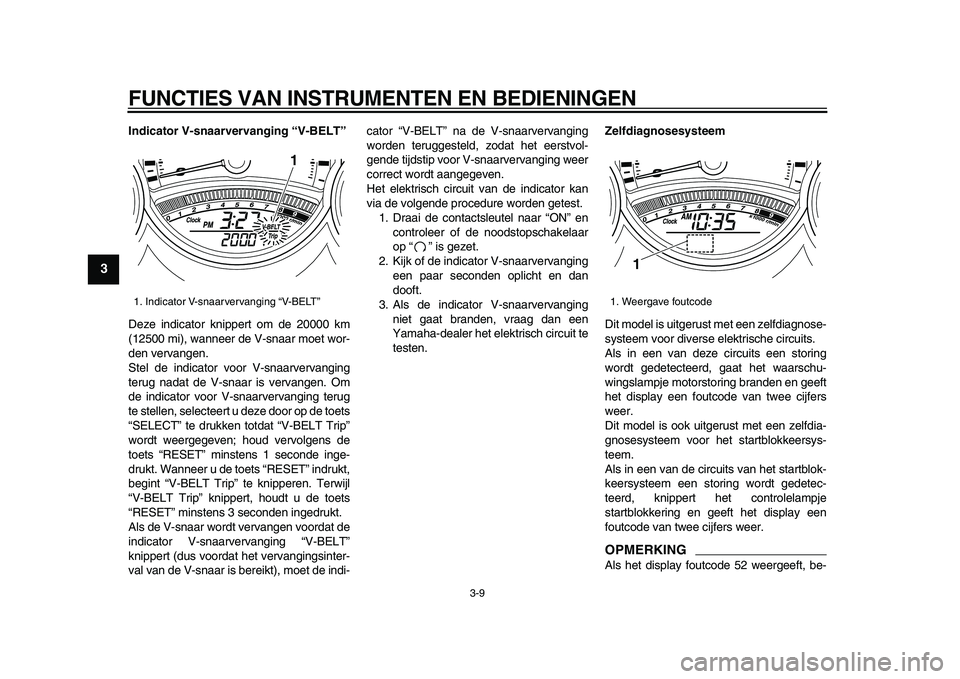

Indicator V-snaarvervanging “V-BELT”
Deze indicator knippert om de 20000 km
(12500 mi), wanneer de V-snaar moet wor-
den vervangen.
Stel de indicator voor V-snaarvervanging
terug nadat de V-snaar is vervangen. Om
de indicator voor V-snaarvervanging terug
te stellen, selecteert u deze door op de toets
“SELECT” te drukken totdat “V-BELT Trip”
wordt weergegeven; houd vervolgens de
toets “RESET” minstens 1 seconde inge-
drukt. Wanneer u de toets “RESET” indrukt,
begint “V-BELT Trip” te knipperen. Terwijl
“V-BELT Trip” knippert, houdt u de toets
“RESET” minstens 3 seconden ingedrukt.
Als de V-snaar wordt vervangen voordat de
indicator V-snaarvervanging “V-BELT”
knippert (dus voordat het vervangingsinter-
val van de V-snaar is bereikt), moet de indi-cator “V-BELT” na de V-snaarvervanging
worden teruggesteld, zodat het eerstvol-
gende tijdstip voor V-snaarvervanging weer
correct wordt aangegeven.
Het elektrisch circuit van de indicator kan
via de volgende procedure worden getest.
1. Draai de contactsleutel naar “ON” en
controleer of de noodstopschakelaar
op “ ” is gezet.
2. Kijk of de indicator V-snaarvervanging
een paar seconden oplicht en dan
dooft.
3. Als de indicator V-snaarvervanging
niet gaat branden, vraag dan een
Yamaha-dealer het elektrisch circuit te
testen.
Zelfdiagnosesysteem
Dit model is uitgerust met een zelfdiagnose-
systeem voor diverse elektrische circuits.
Als in een van deze circuits een storing
wordt gedetecteerd, gaat het waarschu-
wingslampje motorstoring branden en geeft
het display een foutcode van twee cijfers
weer.
Dit model is ook uitgerust met een zelfdia-
gnosesysteem voor het startblokkeersys-
teem.
Als in een van de circuits van het startblok-
keersysteem een storing wordt gedetec-
teerd, knippert het controlelampje
startblokkering en geeft het display een
foutcode van twee cijfers weer.
OPMERKING

Als het display foutcode 52 weergeeft, be-
1. Indicator V-snaarvervanging “V-BELT”
1

1. Weergave foutcode
1






FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-10
2
34
5
6
7
8
9

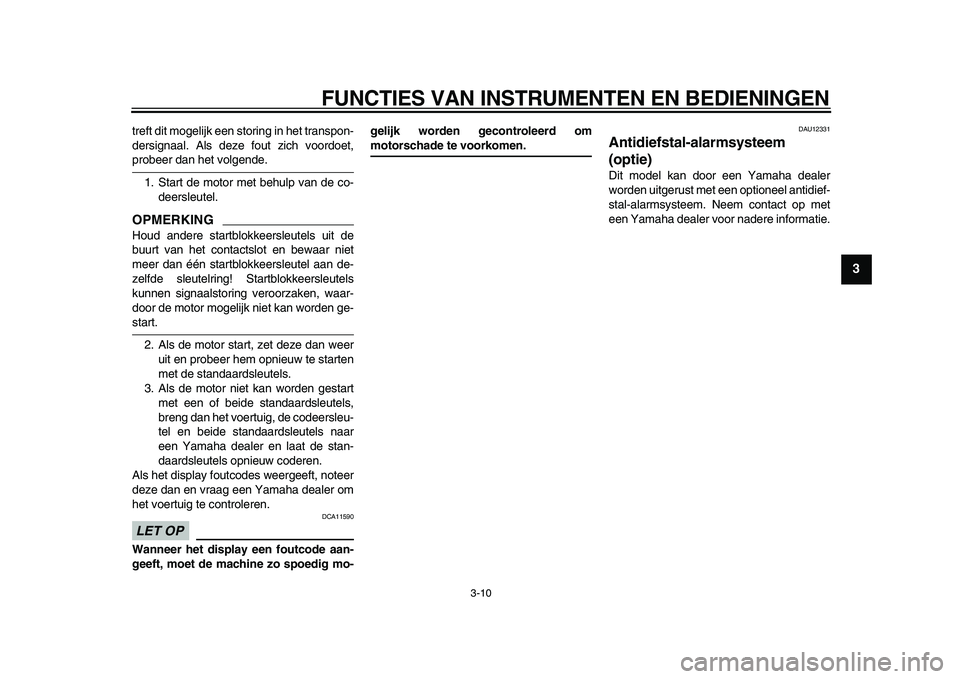

treft dit mogelijk een storing in het transpon-
dersignaal. Als deze fout zich voordoet,
probeer dan het volgende.
1. Start de motor met behulp van de co-
deersleutel.
OPMERKING

Houd andere startblokkeersleutels uit de
buurt van het contactslot en bewaar niet
meer dan één startblokkeersleutel aan de-
zelfde sleutelring! Startblokkeersleutels
kunnen signaalstoring veroorzaken, waar-
door de motor mogelijk niet kan worden ge-
start.
2. Als de motor start, zet deze dan weer
uit en probeer hem opnieuw te starten
met de standaardsleutels.
3. Als de motor niet kan worden gestart
met een of beide standaardsleutels,
breng dan het voertuig, de codeersleu-
tel en beide standaardsleutels naar
een Yamaha dealer en laat de stan-
daardsleutels opnieuw coderen.
Als het display foutcodes weergeeft, noteer
deze dan en vraag een Yamaha dealer om
het voertuig te controleren.
LET OP

DCA11590
Wanneer het display een foutcode aan-
geeft, moet de machine zo spoedig mo-gelijk worden gecontroleerd om
motorschade te voorkomen.
DAU12331
Antidiefstal-alarmsysteem
(optie)
Dit model kan door een Yamaha dealer
worden uitgerust met een optioneel antidief-
stal-alarmsysteem. Neem contact op met
een Yamaha dealer voor nadere informatie.






FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-11
1
2
3
4
5
6
7
8
9

DAU12347

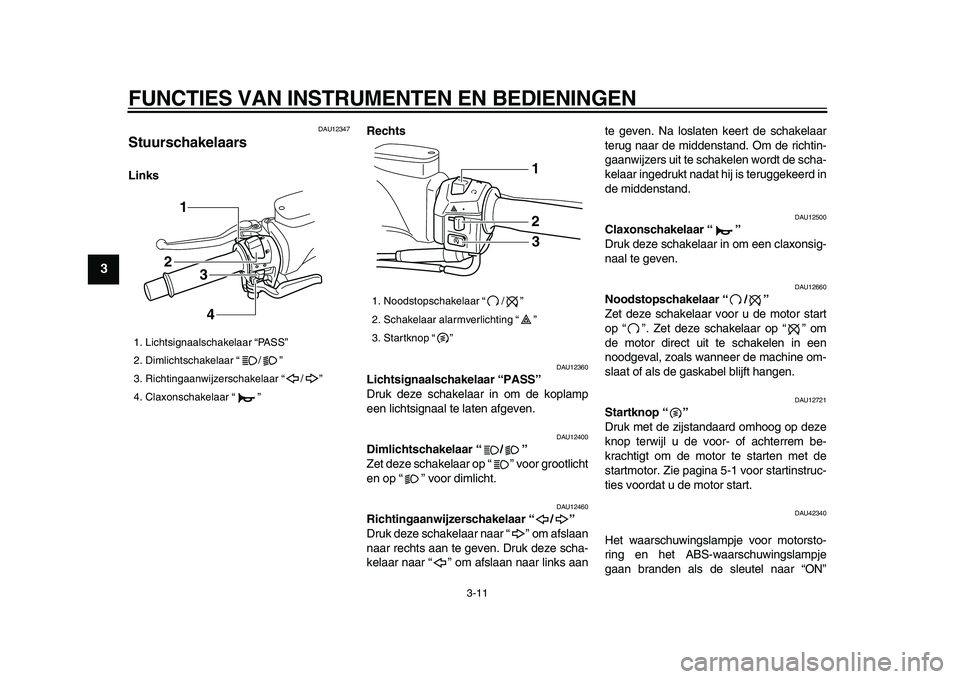

Stuurschakelaars
LinksRechts
DAU12360
Lichtsignaalschakelaar “PASS”
Druk deze schakelaar in om de koplamp
een lichtsignaal te laten afgeven.
DAU12400
Dimlichtschakelaar “ / ”
Zet deze schakelaar op “ ” voor grootlicht
en op “ ” voor dimlicht.
DAU12460
Richtingaanwijzerschakelaar “ / ”
Druk deze schakelaar naar “ ” om afslaan
naar rechts aan te geven. Druk deze scha-
kelaar naar “ ” om afslaan naar links aante geven. Na loslaten keert de schakelaar
terug naar de middenstand. Om de richtin-
gaanwijzers uit te schakelen wordt de scha-
kelaar ingedrukt nadat hij is teruggekeerd in
de middenstand.
DAU12500
Claxonschakelaar “ ”
Druk deze schakelaar in om een claxonsig-
naal te geven.
DAU12660
Noodstopschakelaar “ / ”
Zet deze schakelaar voor u de motor start
op “ ”. Zet deze schakelaar op “ ” om
de motor direct uit te schakelen in een
noodgeval, zoals wanneer de machine om-
slaat of als de gaskabel blijft hangen.
DAU12721
Startknop “ ”
Druk met de zijstandaard omhoog op deze
knop terwijl u de voor- of achterrem be-
krachtigt om de motor te starten met de
startmotor. Zie pagina 5-1 voor startinstruc-
ties voordat u de motor start.
DAU42340
Het waarschuwingslampje voor motorsto-
ring en het ABS-waarschuwingslampje
gaan branden als de sleutel naar “ON”
1. Lichtsignaalschakelaar “PASS”
2. Dimlichtschakelaar “ / ”
3. Richtingaanwijzerschakelaar “ / ”
4. Claxonschakelaar “ ”
1
2
3
4

1. Noodstopschakelaar “ / ”
2. Schakelaar alarmverlichting “ ”
3. Startknop “ ”
1
23






FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-12
2
34
5
6
7
8
9

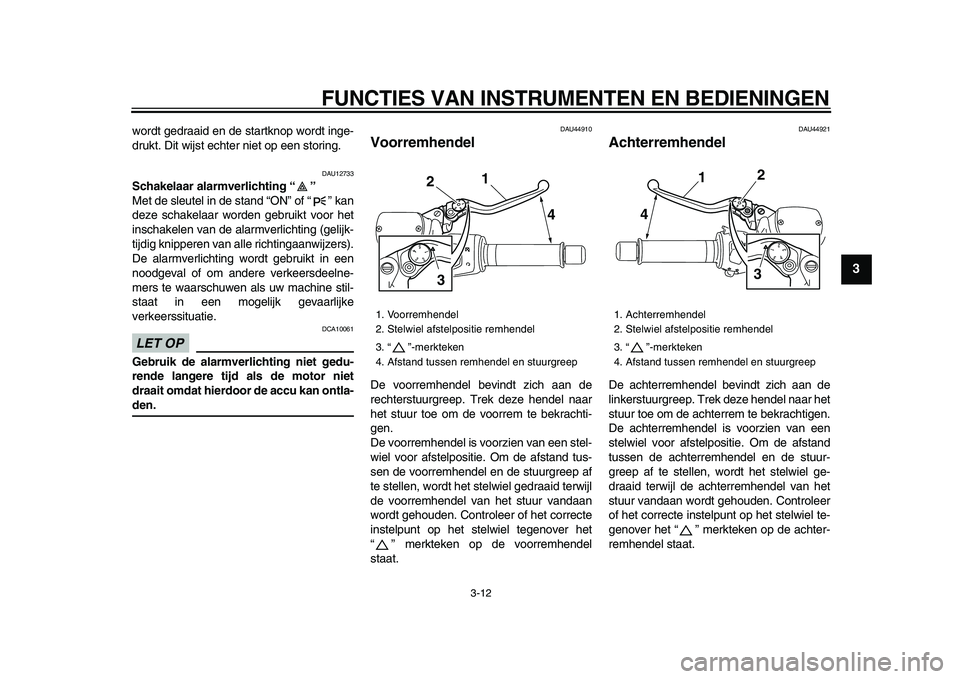

wordt gedraaid en de startknop wordt inge-
drukt. Dit wijst echter niet op een storing.
DAU12733
Schakelaar alarmverlichting “ ”
Met de sleutel in de stand “ON” of “ ” kan
deze schakelaar worden gebruikt voor het
inschakelen van de alarmverlichting (gelijk-
tijdig knipperen van alle richtingaanwijzers).
De alarmverlichting wordt gebruikt in een
noodgeval of om andere verkeersdeelne-
mers te waarschuwen als uw machine stil-
staat in een mogelijk gevaarlijke
verkeerssituatie.
LET OP

DCA10061
Gebruik de alarmverlichting niet gedu-
rende langere tijd als de motor niet
draait omdat hierdoor de accu kan ontla-
den.
DAU44910
Voorremhendel
De voorremhendel bevindt zich aan de
rechterstuurgreep. Trek deze hendel naar
het stuur toe om de voorrem te bekrachti-
gen.
De voorremhendel is voorzien van een stel-
wiel voor afstelpositie. Om de afstand tus-
sen de voorremhendel en de stuurgreep af
te stellen, wordt het stelwiel gedraaid terwijl
de voorremhendel van het stuur vandaan
wordt gehouden. Controleer of het correcte
instelpunt op het stelwiel tegenover het
“” merkteken op de voorremhendel
staat.
DAU44921
Achterremhendel
De achterremhendel bevindt zich aan de
linkerstuurgreep. Trek deze hendel naar het
stuur toe om de achterrem te bekrachtigen.
De achterremhendel is voorzien van een
stelwiel voor afstelpositie. Om de afstand
tussen de achterremhendel en de stuur-
greep af te stellen, wordt het stelwiel ge-
draaid terwijl de achterremhendel van het
stuur vandaan wordt gehouden. Controleer
of het correcte instelpunt op het stelwiel te-
genover het “ ” merkteken op de achter-
remhendel staat.
1. Voorremhendel
2. Stelwiel afstelpositie remhendel
3. “ ”-merkteken
4. Afstand tussen remhendel en stuurgreep
1
3
4 2

1. Achterremhendel
2. Stelwiel afstelpositie remhendel
3. “ ”-merkteken
4. Afstand tussen remhendel en stuurgreep
1
3
42






FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-13
1
2
3
4
5
6
7
8
9

DAU12962
Achterremblokkeerhendel
Dit voertuig is uitgerust met een achterrem-
blokkeerhendel waarmee het achterwiel
kan worden vergrendeld bij het stilstaan
voor verkeerslichten, spoorwegovergangen
etc.
Blokkeren van het achterwiel
Druk de achterremblokkeerhendel naar
links totdat deze vastklikt.
Deblokkeren van het achterwiel
Druk de achterremblokkeerhendel terug in
de oorspronkelijke positie.
OPMERKING

●
Zorg ervoor dat het achterwiel niet be-
weegt als de achterremblokkeerhen-del wordt bekrachtigd.
●
Bekrachtig voor een veilige blokkering
van het achterwiel eerst de achterrem-
hendel voordat u de achterremblok-
keerhendel naar links beweegt.
WAARSCHUWING

DWA12361
Beweeg de achterremblokkeerhendel
nooit naar links terwijl het voertuig in be-
weging is, anders zou u de macht over
het stuur kunnen verliezen of een onge-
val kunnen veroorzaken. Zorg ervoor dat
het voertuig tot stilstand is gekomen
voordat u de achterremblokkeerhendel
naar links beweegt.
DAU12993
ABS (voor modellen met ABS)
Het Yamaha ABS (anti-blokkeervoorziening
remsysteem) bestaat uit een dubbel uitge-
voerd elektronisch regelsysteem dat de
voorrem en achterrem onafhankelijk aan-
stuurt. Het ABS-systeem voorkomt blokke-
ren van de wielen tijdens plotseling remmen
op uiteenlopende typen wegdek en onder
allerlei weersomstandigheden, waarbij te-
gelijk de band/wegdekhechting en de func-
tionele werking optimaal blijven terwijl de
remwerking toch soepel verloopt. De
ABS-werking wordt gecontroleerd door een
ECU (elektronische regeleenheid) die bij
een systeemstoring uitgaat van handmatig
remmen.
WAARSCHUWING

DWA10090
●
Het ABS-systeem functioneert het
meest effectief over lange remwe-
gen.
●
Op sommige wegtypen (ruw weg-
dek of grint) kan de remweg langer
zijn dan bij remmen zonder ABS.
Houd daarom steeds voldoende af-
stand tot uw voorligger, afgestemd
op uw rijsnelheid.
OPMERKING

●
Het ABS voert gedurende enkele se-
1. Achterremblokkeerhendel
1






FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-14
2
34
5
6
7
8
9

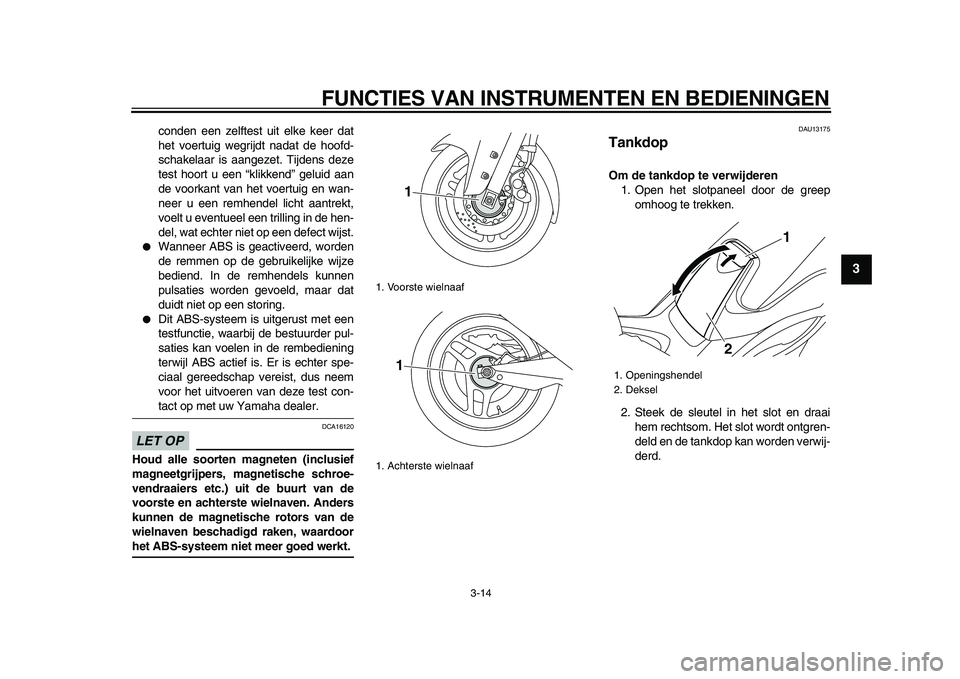

conden een zelftest uit elke keer dat
het voertuig wegrijdt nadat de hoofd-
schakelaar is aangezet. Tijdens deze
test hoort u een “klikkend” geluid aan
de voorkant van het voertuig en wan-
neer u een remhendel licht aantrekt,
voelt u eventueel een trilling in de hen-
del, wat echter niet op een defect wijst.
●
Wanneer ABS is geactiveerd, worden
de remmen op de gebruikelijke wijze
bediend. In de remhendels kunnen
pulsaties worden gevoeld, maar dat
duidt niet op een storing.
●
Dit ABS-systeem is uitgerust met een
testfunctie, waarbij de bestuurder pul-
saties kan voelen in de rembediening
terwijl ABS actief is. Er is echter spe-
ciaal gereedschap vereist, dus neem
voor het uitvoeren van deze test con-
tact op met uw Yamaha dealer.
LET OP

DCA16120
Houd alle soorten magneten (inclusief
magneetgrijpers, magnetische schroe-
vendraaiers etc.) uit de buurt van de
voorste en achterste wielnaven. Anders
kunnen de magnetische rotors van de
wielnaven beschadigd raken, waardoor
het ABS-systeem niet meer goed werkt.
DAU13175
Tankdop
Om de tankdop te verwijderen
1. Open het slotpaneel door de greep
omhoog te trekken.
2. Steek de sleutel in het slot en draai
hem rechtsom. Het slot wordt ontgren-
deld en de tankdop kan worden verwij-
derd.
1. Voorste wielnaaf
1. Achterste wielnaaf
11

1. Openingshendel
2. Deksel
1
2






FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-15
1
2
3
4
5
6
7
8
9

Om de tankdop aan te brengen
1. Zet de uitlijnmerktekens tegenover el-
kaar, steek de tankdop in de tankope-
ning en druk de dop omlaag.
2. Draai de sleutel linksom naar de oor-
spronkelijke positie en neem deze danuit.
3. Sluit het paneel.
WAARSCHUWING

DWA11261
Controleer voor u gaat rijden of de
tankdop correct is aangebracht en ver-
grendeld. Door brandstoflekkage ont-
staat brandgevaar.
DAU13212
Brandstof
Controleer of er voldoende brandstof in de
brandstoftank aanwezig is.
WAARSCHUWING

DWA10881
Benzine en benzinedampen zijn zeer
brandbaar. Volg de onderstaande in-
structies om brand en ontploffing te
voorkomen en het letselrisico tijdens het
tanken te verlagen.
1. Zet alvorens te tanken de motor af en
zorg dat er niemand op de machine zit.
Rook nooit tijdens het tanken en tank
nooit in de nabijheid van vonken, open
vuur of andere ontstekingsbronnen zo-
als de waakvlammen van geisers en
kledingdrogers.
2. Maak de brandstoftank niet te vol.
Stop met vullen zodra de brandstof de
onderkant van de vulhals heeft bereikt.
Omdat brandstof uitzet als deze warm
wordt, kan de warmte van de motor of
de zon ervoor zorgen dat brandstof uit
de brandstoftank stroomt.
1. Tankdop
1. Lijn merktekens uit
1
1
