YAMAHA TMAX 2009 Instructieboekje (in Dutch)

PERIODIEK ONDERHOUD EN AFSTELLINGEN

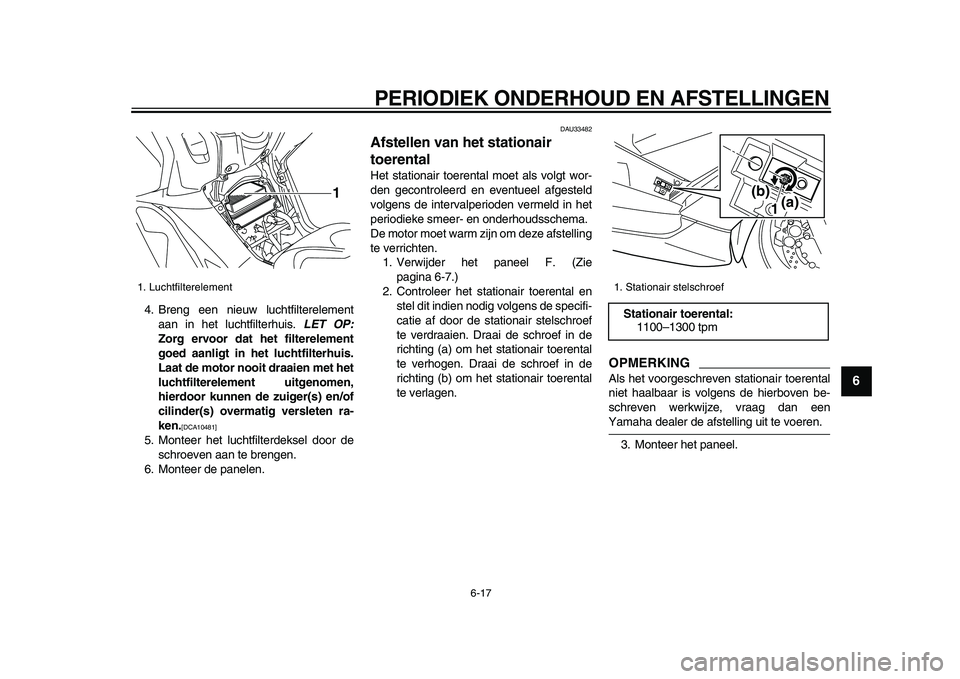

6-17
2
3
4
5
67
8
9

4. Breng een nieuw luchtfilterelement
aan in het luchtfilterhuis.
LET OP:
Zorg ervoor dat het filterelement
goed aanligt in het luchtfilterhuis.
Laat de motor nooit draaien met het
luchtfilterelement uitgenomen,
hierdoor kunnen de zuiger(s) en/of
cilinder(s) overmatig versleten ra-
ken.
[DCA10481]

5. Monteer het luchtfilterdeksel door de
schroeven aan te brengen.
6. Monteer de panelen.
DAU33482
Afstellen van het stationair
toerental
Het stationair toerental moet als volgt wor-
den gecontroleerd en eventueel afgesteld
volgens de intervalperioden vermeld in het
periodieke smeer- en onderhoudsschema.
De motor moet warm zijn om deze afstelling
te verrichten.
1. Verwijder het paneel F. (Zie
pagina 6-7.)
2. Controleer het stationair toerental en
stel dit indien nodig volgens de specifi-
catie af door de stationair stelschroef
te verdraaien. Draai de schroef in de
richting (a) om het stationair toerental
te verhogen. Draai de schroef in de
richting (b) om het stationair toerental
te verlagen.
OPMERKING

Als het voorgeschreven stationair toerental
niet haalbaar is volgens de hierboven be-
schreven werkwijze, vraag dan een
Yamaha dealer de afstelling uit te voeren.
3. Monteer het paneel.
1. Luchtfilterelement
1

1. Stationair stelschroef
Stationair toerental:
1100–1300 tpm
1(a) (b)






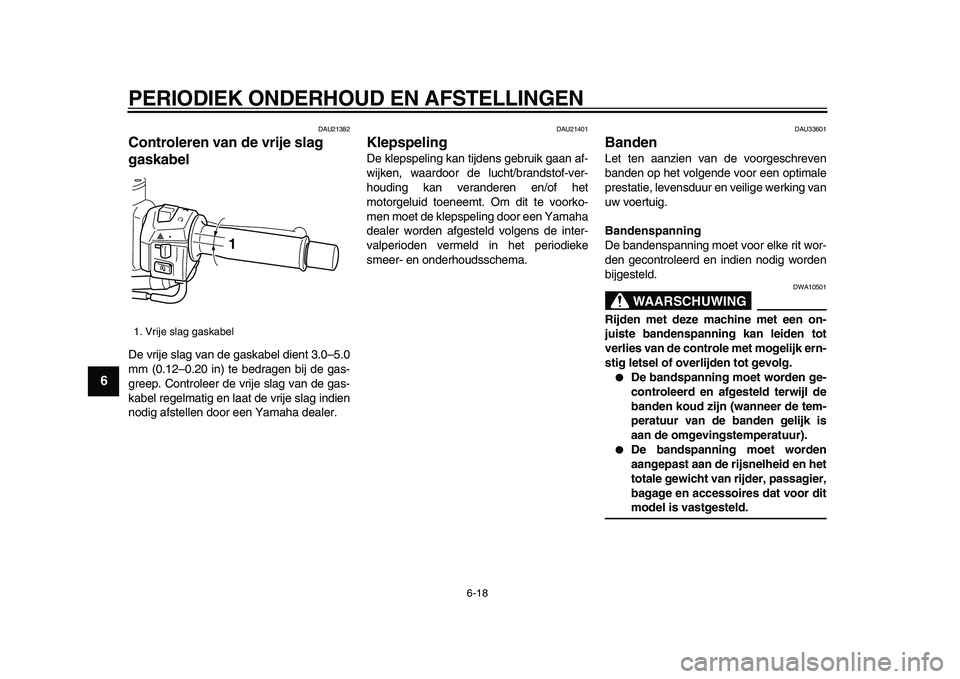

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-18
1
2
3
4
5
6
7
8
9

DAU21382
Controleren van de vrije slag
gaskabel
De vrije slag van de gaskabel dient 3.0–5.0
mm (0.12–0.20 in) te bedragen bij de gas-
greep. Controleer de vrije slag van de gas-
kabel regelmatig en laat de vrije slag indien
nodig afstellen door een Yamaha dealer.
DAU21401
Klepspeling
De klepspeling kan tijdens gebruik gaan af-
wijken, waardoor de lucht/brandstof-ver-
houding kan veranderen en/of het
motorgeluid toeneemt. Om dit te voorko-
men moet de klepspeling door een Yamaha
dealer worden afgesteld volgens de inter-
valperioden vermeld in het periodieke
smeer- en onderhoudsschema.
DAU33601
Banden
Let ten aanzien van de voorgeschreven
banden op het volgende voor een optimale
prestatie, levensduur en veilige werking van
uw voertuig.
Bandenspanning
De bandenspanning moet voor elke rit wor-
den gecontroleerd en indien nodig worden
bijgesteld.
WAARSCHUWING

DWA10501
Rijden met deze machine met een on-
juiste bandenspanning kan leiden tot
verlies van de controle met mogelijk ern-
stig letsel of overlijden tot gevolg.
●
De bandspanning moet worden ge-
controleerd en afgesteld terwijl de
banden koud zijn (wanneer de tem-
peratuur van de banden gelijk is
aan de omgevingstemperatuur).
●
De bandspanning moet worden
aangepast aan de rijsnelheid en het
totale gewicht van rijder, passagier,
bagage en accessoires dat voor dit
model is vastgesteld.
1. Vrije slag gaskabel
1






PERIODIEK ONDERHOUD EN AFSTELLINGEN

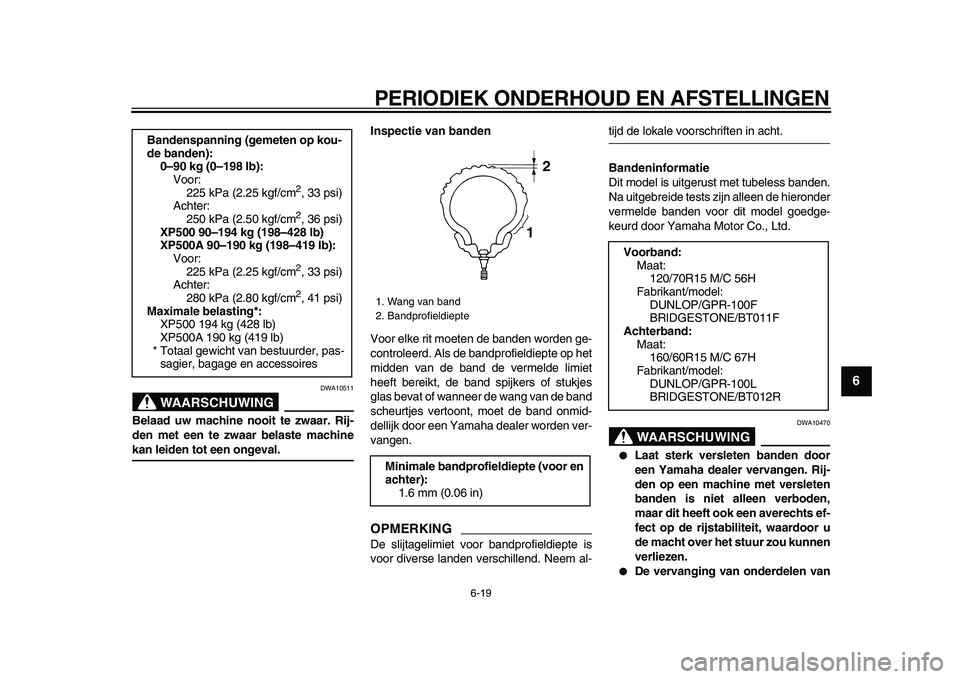

6-19
2
3
4
5
67
8
9
WAARSCHUWING

DWA10511
Belaad uw machine nooit te zwaar. Rij-
den met een te zwaar belaste machine
kan leiden tot een ongeval.Inspectie van banden
Voor elke rit moeten de banden worden ge-
controleerd. Als de bandprofieldiepte op het
midden van de band de vermelde limiet
heeft bereikt, de band spijkers of stukjes
glas bevat of wanneer de wang van de band
scheurtjes vertoont, moet de band onmid-
dellijk door een Yamaha dealer worden ver-
vangen.
OPMERKING

De slijtagelimiet voor bandprofieldiepte is
voor diverse landen verschillend. Neem al-
tijd de lokale voorschriften in acht.
Bandeninformatie
Dit model is uitgerust met tubeless banden.
Na uitgebreide tests zijn alleen de hieronder
vermelde banden voor dit model goedge-
keurd door Yamaha Motor Co., Ltd.
WAARSCHUWING

DWA10470
●
Laat sterk versleten banden door
een Yamaha dealer vervangen. Rij-
den op een machine met versleten
banden is niet alleen verboden,
maar dit heeft ook een averechts ef-
fect op de rijstabiliteit, waardoor u
de macht over het stuur zou kunnen
verliezen.
●
De vervanging van onderdelen van Bandenspanning (gemeten op kou-
de banden):
0–90 kg (0–198 lb):
Voor:
225 kPa (2.25 kgf/cm
2

, 33 psi)
Achter:
250 kPa (2.50 kgf/cm
2

, 36 psi)
XP500 90–194 kg (198–428 lb)
XP500A 90–190 kg (198–419 lb):
Voor:
225 kPa (2.25 kgf/cm
2

, 33 psi)
Achter:
280 kPa (2.80 kgf/cm
2

, 41 psi)
Maximale belasting*:
XP500 194 kg (428 lb)
XP500A 190 kg (419 lb)
*Totaal gewicht van bestuurder, pas-
sagier, bagage en accessoires
1. Wang van band
2. Bandprofieldiepte
Minimale bandprofieldiepte (voor en
achter):
1.6 mm (0.06 in)
12
Voorband:
Maat:
120/70R15 M/C 56H
Fabrikant/model:
DUNLOP/GPR-100F
BRIDGESTONE/BT011F
Achterband:
Maat:
160/60R15 M/C 67H
Fabrikant/model:
DUNLOP/GPR-100L
BRIDGESTONE/BT012R






PERIODIEK ONDERHOUD EN AFSTELLINGEN

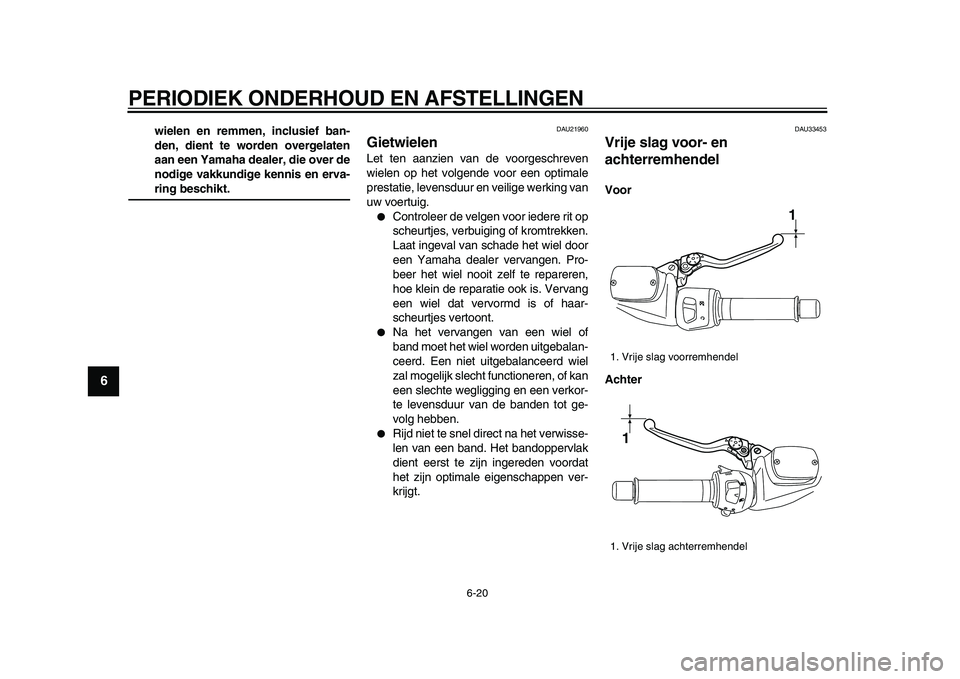

6-20
1
2
3
4
5
6
7
8
9

wielen en remmen, inclusief ban-
den, dient te worden overgelaten
aan een Yamaha dealer, die over de
nodige vakkundige kennis en erva-
ring beschikt.
DAU21960
Gietwielen
Let ten aanzien van de voorgeschreven
wielen op het volgende voor een optimale
prestatie, levensduur en veilige werking van
uw voertuig.
●
Controleer de velgen voor iedere rit op
scheurtjes, verbuiging of kromtrekken.
Laat ingeval van schade het wiel door
een Yamaha dealer vervangen. Pro-
beer het wiel nooit zelf te repareren,
hoe klein de reparatie ook is. Vervang
een wiel dat vervormd is of haar-
scheurtjes vertoont.
●
Na het vervangen van een wiel of
band moet het wiel worden uitgebalan-
ceerd. Een niet uitgebalanceerd wiel
zal mogelijk slecht functioneren, of kan
een slechte wegligging en een verkor-
te levensduur van de banden tot ge-
volg hebben.
●
Rijd niet te snel direct na het verwisse-
len van een band. Het bandoppervlak
dient eerst te zijn ingereden voordat
het zijn optimale eigenschappen ver-
krijgt.
DAU33453
Vrije slag voor- en
achterremhendel
Voor
Achter
1. Vrije slag voorremhendel
1. Vrije slag achterremhendel
1
1






PERIODIEK ONDERHOUD EN AFSTELLINGEN

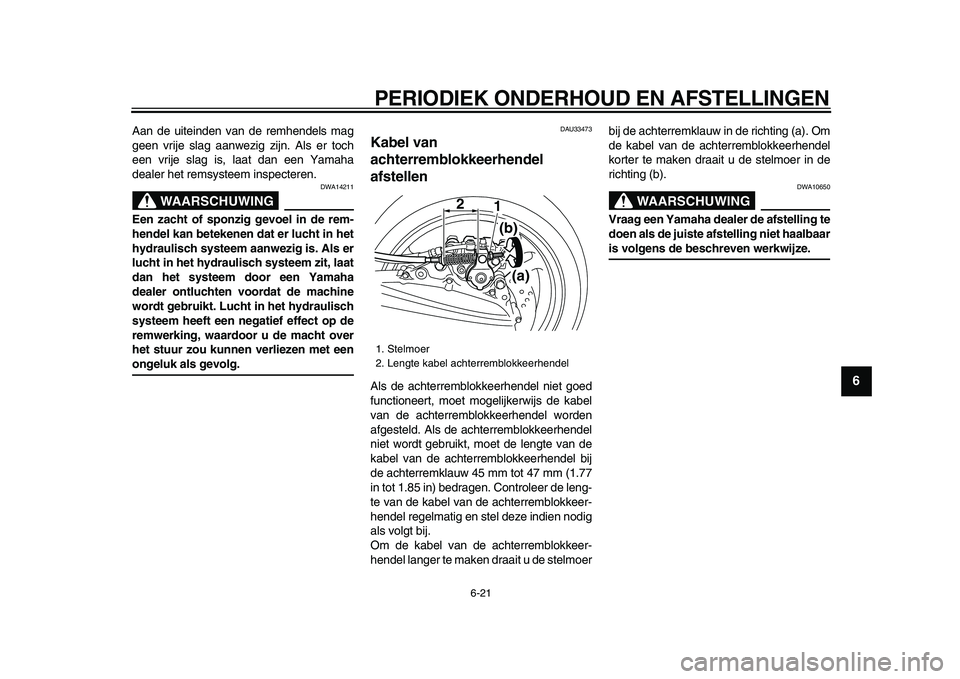

6-21
2
3
4
5
67
8
9

Aan de uiteinden van de remhendels mag
geen vrije slag aanwezig zijn. Als er toch
een vrije slag is, laat dan een Yamaha
dealer het remsysteem inspecteren.
WAARSCHUWING

DWA14211
Een zacht of sponzig gevoel in de rem-
hendel kan betekenen dat er lucht in het
hydraulisch systeem aanwezig is. Als er
lucht in het hydraulisch systeem zit, laat
dan het systeem door een Yamaha
dealer ontluchten voordat de machine
wordt gebruikt. Lucht in het hydraulisch
systeem heeft een negatief effect op de
remwerking, waardoor u de macht over
het stuur zou kunnen verliezen met een
ongeluk als gevolg.
DAU33473
Kabel van
achterremblokkeerhendel
afstellen
Als de achterremblokkeerhendel niet goed
functioneert, moet mogelijkerwijs de kabel
van de achterremblokkeerhendel worden
afgesteld. Als de achterremblokkeerhendel
niet wordt gebruikt, moet de lengte van de
kabel van de achterremblokkeerhendel bij
de achterremklauw 45 mm tot 47 mm (1.77
in tot 1.85 in) bedragen. Controleer de leng-
te van de kabel van de achterremblokkeer-
hendel regelmatig en stel deze indien nodig
als volgt bij.
Om de kabel van de achterremblokkeer-
hendel langer te maken draait u de stelmoerbij de achterremklauw in de richting (a). Om
de kabel van de achterremblokkeerhendel
korter te maken draait u de stelmoer in de
richting (b).
WAARSCHUWING

DWA10650
Vraag een Yamaha dealer de afstelling te
doen als de juiste afstelling niet haalbaar
is volgens de beschreven werkwijze.
1. Stelmoer
2. Lengte kabel achterremblokkeerhendel2
1
(b)
(a)






PERIODIEK ONDERHOUD EN AFSTELLINGEN

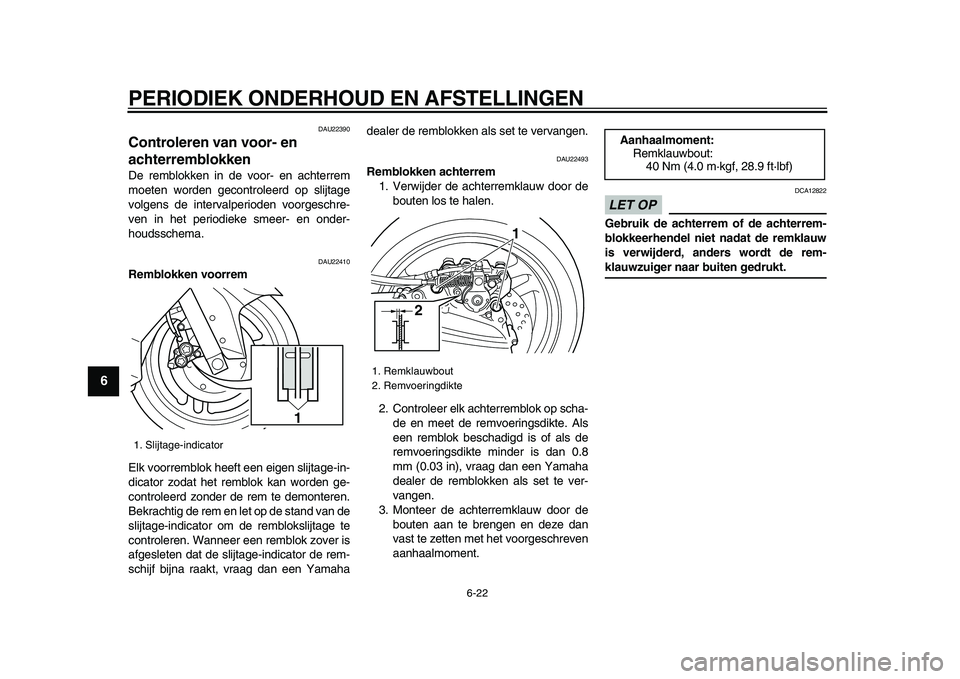

6-22
1
2
3
4
5
6
7
8
9

DAU22390
Controleren van voor- en
achterremblokken
De remblokken in de voor- en achterrem
moeten worden gecontroleerd op slijtage
volgens de intervalperioden voorgeschre-
ven in het periodieke smeer- en onder-
houdsschema.
DAU22410
Remblokken voorrem
Elk voorremblok heeft een eigen slijtage-in-
dicator zodat het remblok kan worden ge-
controleerd zonder de rem te demonteren.
Bekrachtig de rem en let op de stand van de
slijtage-indicator om de remblokslijtage te
controleren. Wanneer een remblok zover is
afgesleten dat de slijtage-indicator de rem-
schijf bijna raakt, vraag dan een Yamahadealer de remblokken als set te vervangen.
DAU22493
Remblokken achterrem
1. Verwijder de achterremklauw door de
bouten los te halen.
2. Controleer elk achterremblok op scha-
de en meet de remvoeringsdikte. Als
een remblok beschadigd is of als de
remvoeringsdikte minder is dan 0.8
mm (0.03 in), vraag dan een Yamaha
dealer de remblokken als set te ver-
vangen.
3. Monteer de achterremklauw door de
bouten aan te brengen en deze dan
vast te zetten met het voorgeschreven
aanhaalmoment.
LET OP

DCA12822
Gebruik de achterrem of de achterrem-
blokkeerhendel niet nadat de remklauw
is verwijderd, anders wordt de rem-
klauwzuiger naar buiten gedrukt.
1. Slijtage-indicator
1

1. Remklauwbout
2. Remvoeringdikte
1
2

Aanhaalmoment:
Remklauwbout:
40 Nm (4.0 m·kgf, 28.9 ft·lbf)






PERIODIEK ONDERHOUD EN AFSTELLINGEN

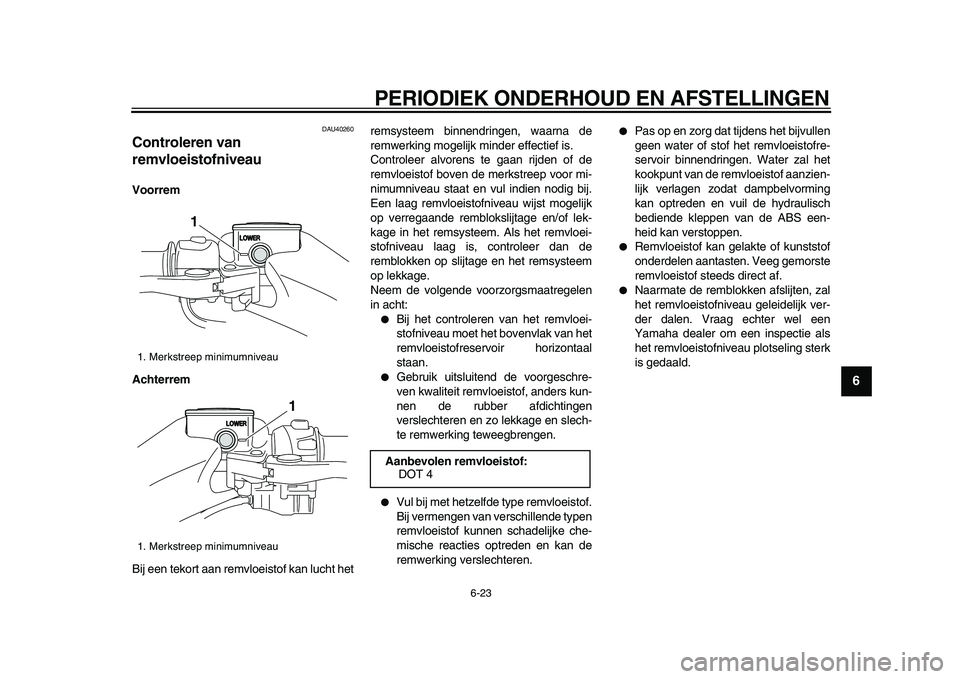

6-23
2
3
4
5
67
8
9

DAU40260
Controleren van
remvloeistofniveau
Voorrem
Achterrem
Bij een tekort aan remvloeistof kan lucht hetremsysteem binnendringen, waarna de
remwerking mogelijk minder effectief is.
Controleer alvorens te gaan rijden of de
remvloeistof boven de merkstreep voor mi-
nimumniveau staat en vul indien nodig bij.
Een laag remvloeistofniveau wijst mogelijk
op verregaande remblokslijtage en/of lek-
kage in het remsysteem. Als het remvloei-
stofniveau laag is, controleer dan de
remblokken op slijtage en het remsysteem
op lekkage.
Neem de volgende voorzorgsmaatregelen
in acht:
●
Bij het controleren van het remvloei-
stofniveau moet het bovenvlak van het
remvloeistofreservoir horizontaal
staan.
●
Gebruik uitsluitend de voorgeschre-
ven kwaliteit remvloeistof, anders kun-
nen de rubber afdichtingen
verslechteren en zo lekkage en slech-
te remwerking teweegbrengen.
●
Vul bij met hetzelfde type remvloeistof.
Bij vermengen van verschillende typen
remvloeistof kunnen schadelijke che-
mische reacties optreden en kan de
remwerking verslechteren.
●
Pas op en zorg dat tijdens het bijvullen
geen water of stof het remvloeistofre-
servoir binnendringen. Water zal het
kookpunt van de remvloeistof aanzien-
lijk verlagen zodat dampbelvorming
kan optreden en vuil de hydraulisch
bediende kleppen van de ABS een-
heid kan verstoppen.
●
Remvloeistof kan gelakte of kunststof
onderdelen aantasten. Veeg gemorste
remvloeistof steeds direct af.
●
Naarmate de remblokken afslijten, zal
het remvloeistofniveau geleidelijk ver-
der dalen. Vraag echter wel een
Yamaha dealer om een inspectie als
het remvloeistofniveau plotseling sterk
is gedaald.
1. Merkstreep minimumniveau
1. Merkstreep minimumniveau
1
1

Aanbevolen remvloeistof:
DOT 4






PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-24
1
2
3
4
5
6
7
8
9

DAU22731

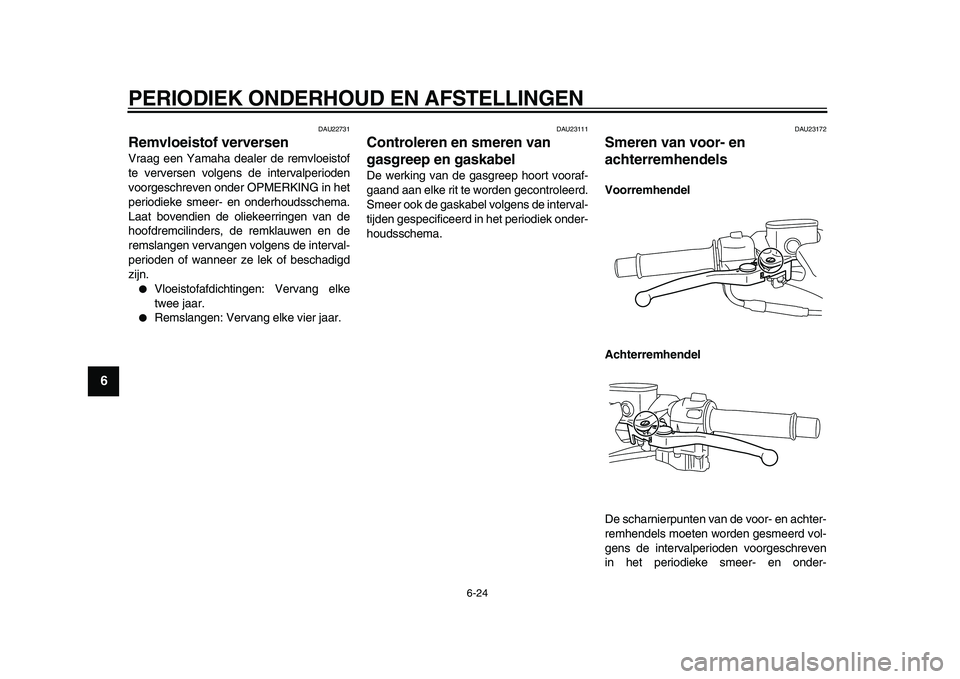

Remvloeistof verversen
Vraag een Yamaha dealer de remvloeistof
te verversen volgens de intervalperioden
voorgeschreven onder OPMERKING in het
periodieke smeer- en onderhoudsschema.
Laat bovendien de oliekeerringen van de
hoofdremcilinders, de remklauwen en de
remslangen vervangen volgens de interval-
perioden of wanneer ze lek of beschadigd
zijn.
●
Vloeistofafdichtingen: Vervang elke
twee jaar.
●
Remslangen: Vervang elke vier jaar.
DAU23111
Controleren en smeren van
gasgreep en gaskabel
De werking van de gasgreep hoort vooraf-
gaand aan elke rit te worden gecontroleerd.
Smeer ook de gaskabel volgens de interval-
tijden gespecificeerd in het periodiek onder-
houdsschema.
DAU23172
Smeren van voor- en
achterremhendels
Voorremhendel
Achterremhendel
De scharnierpunten van de voor- en achter-
remhendels moeten worden gesmeerd vol-
gens de intervalperioden voorgeschreven
in het periodieke smeer- en onder-






PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-25
2
3
4
5
67
8
9

houdsschema.
DAU23213

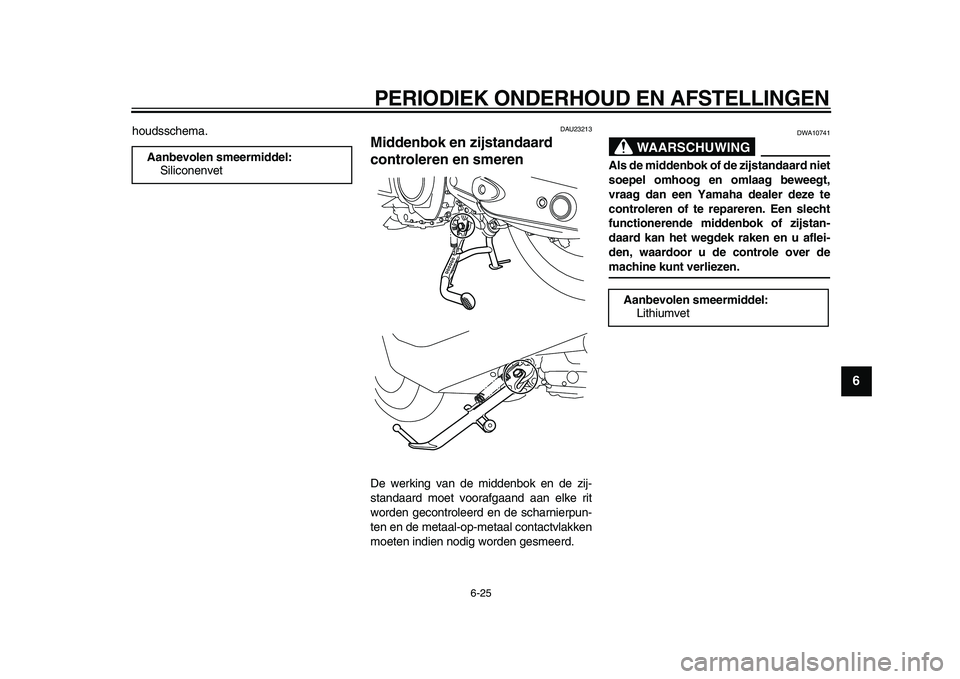

Middenbok en zijstandaard
controleren en smeren
De werking van de middenbok en de zij-
standaard moet voorafgaand aan elke rit
worden gecontroleerd en de scharnierpun-
ten en de metaal-op-metaal contactvlakken
moeten indien nodig worden gesmeerd.
WAARSCHUWING

DWA10741
Als de middenbok of de zijstandaard niet
soepel omhoog en omlaag beweegt,
vraag dan een Yamaha dealer deze te
controleren of te repareren. Een slecht
functionerende middenbok of zijstan-
daard kan het wegdek raken en u aflei-
den, waardoor u de controle over de
machine kunt verliezen. Aanbevolen smeermiddel:
Siliconenvet
Aanbevolen smeermiddel:
Lithiumvet






PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-26
1
2
3
4
5
6
7
8
9

DAU23272

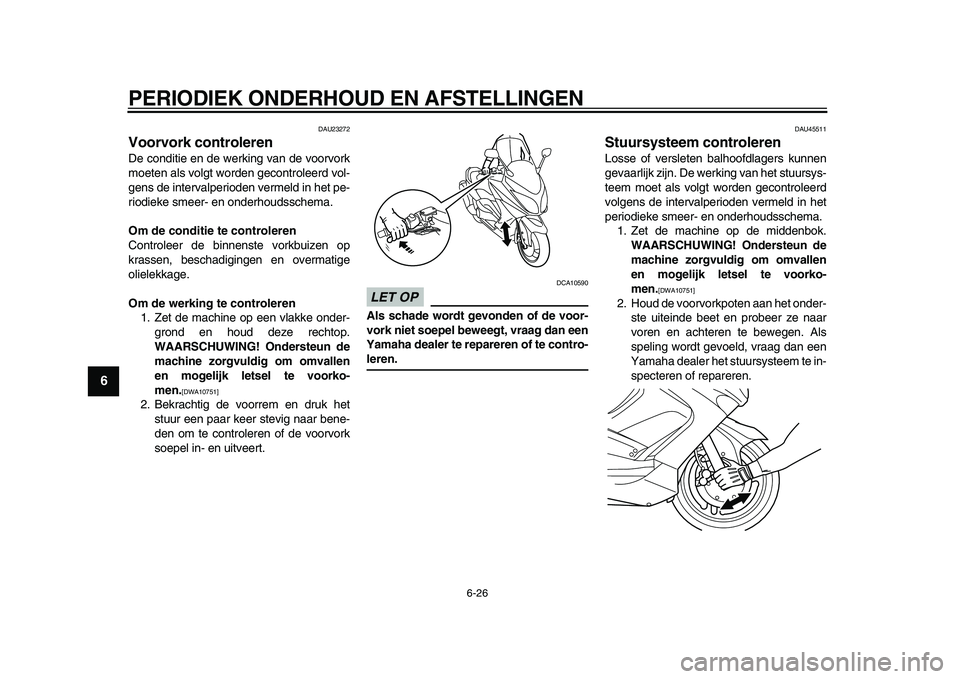

Voorvork controleren
De conditie en de werking van de voorvork
moeten als volgt worden gecontroleerd vol-
gens de intervalperioden vermeld in het pe-
riodieke smeer- en onderhoudsschema.
Om de conditie te controleren
Controleer de binnenste vorkbuizen op
krassen, beschadigingen en overmatige
olielekkage.
Om de werking te controleren
1. Zet de machine op een vlakke onder-
grond en houd deze rechtop.
WAARSCHUWING! Ondersteun de
machine zorgvuldig om omvallen
en mogelijk letsel te voorko-
men.

[DWA10751]

2. Bekrachtig de voorrem en druk het
stuur een paar keer stevig naar bene-
den om te controleren of de voorvork
soepel in- en uitveert.
LET OP

DCA10590
Als schade wordt gevonden of de voor-
vork niet soepel beweegt, vraag dan een
Yamaha dealer te repareren of te contro-
leren.
DAU45511
Stuursysteem controleren
Losse of versleten balhoofdlagers kunnen
gevaarlijk zijn. De werking van het stuursys-
teem moet als volgt worden gecontroleerd
volgens de intervalperioden vermeld in het
periodieke smeer- en onderhoudsschema.
1. Zet de machine op de middenbok.
WAARSCHUWING! Ondersteun de
machine zorgvuldig om omvallen
en mogelijk letsel te voorko-
men.
[DWA10751]

2. Houd de voorvorkpoten aan het onder-
ste uiteinde beet en probeer ze naar
voren en achteren te bewegen. Als
speling wordt gevoeld, vraag dan een
Yamaha dealer het stuursysteem te in-
specteren of repareren.
