YAMAHA TMAX 2009 Manuale duso (in Italian)

INFORMAZIONI DI SICUREZZA

1-4
1
non riducano in nessuna maniera la di-
stanza libera da terra e la distanza mi-
nima da terra nella marcia in curva,
non limitino la corsa delle sospensioni,
dello sterzo o il funzionamento dei co-
mandi, oppure oscurino le luci o i cata-
rifrangenti.
●
Gli accessori montati sul manubrio
oppure nella zona della forcella pos-
sono creare instabilità dovuta alla
distribuzione non uniforme dei pesi
o a modifiche dell’aerodinamica.
Montando accessori sul manubrio
oppure nella zona della forcella, te-
ner conto che devono essere il più
leggeri possibile ed essere comun-
que ridotti al minimo.
●
Accessori ingombranti o grandi pos-
sono compromettere seriamente la
stabilità dello scooter a causa degli
effetti aerodinamici. Il vento potreb-
be sollevare lo scooter, oppure lo
scooter potrebbe divenire instabile
sotto l’azione di venti trasversali.
Questo genere di accessori può
provocare instabilità anche quando
si viene sorpassati o nel sorpasso di
veicoli di grandi dimensioni.
●
Determinati accessori possono spo-
stare il pilota dalla propria posizione
normale di guida. Una posizione im-propria limita la libertà di movimento
del pilota e può compromettere la
capacità di controllo del mezzo; per-
tanto, accessori del genere sono
sconsigliati.
●
L’aggiunta di accessori elettrici va ef-
fettuata con cautela. Se gli accessori
elettrici superano la capacità dell’im-
pianto elettrico dello scooter, si potreb-
be verificare un guasto elettrico, che
potrebbe causare una pericolosa per-
dita dell’illuminazione o della potenza
del motore.
Pneumatici e cerchi aftermarket
I pneumatici ed i cerchi forniti con lo scooter
sono stati progettati per essere all’altezza
delle prestazioni del veicolo e per fornire la
migliore combinazione di manovrabilità, po-
tenza frenante e comfort. Pneumatici e cer-
chi diversi da quelli forniti, o con dimensioni
e combinazioni diverse, possono essere
inappropriati. Vedere pagina 6-19 per le
specifiche dei pneumatici e maggiori infor-
mazioni sul cambio dei pneumatici.
HAU10372
Ulteriori consigli per una guida
sicura
●
Ricordarsi di segnalare chiaramente
l’intenzione di svoltare.
●
Può risultare estremamente difficile
frenare su fondi stradali bagnati. Evita-
re frenate brusche, in quanto lo scoo-
ter potrebbe slittare. Frenare
lentamente quando ci si arresta su una
superficie bagnata.
●
Rallentare in prossimità di un angolo o
di una curva. Accelerare dolcemente
all’uscita di una curva.
●
Porre attenzione nel superare le auto
in sosta. Un guidatore potrebbe non
vedervi ed aprire una portiera intral-
ciando il percorso.
●
Quando sono bagnati, i passaggi a li-
vello, le rotaie dei tram, le lamiere me-
talliche in prossimità di cantieri di
costruzioni stradali ed i coperchi dei
tombini diventano estremamente
sdrucciolevoli. Rallentare e procedere
con estrema cautela in prossimità di
questi siti. Mantenere lo scooter diritto
altrimenti potrebbe scivolare via da
sotto chi guida.
●
Le pastiglie freni potrebbero bagnarsi
nel lavare lo scooter. Dopo aver lavato
lo scooter, controllare il funzionamento

INFORMAZIONI DI SICUREZZA

1-5
1
dei freni prima di mettersi in marcia.
●
Indossare sempre un casco, dei guan-
ti, pantaloni (stretti ai polpacci ed alle
caviglie in modo che non svolazzino)
ed indossare una giacca dai colori bril-
lanti.
●
Non trasportare troppo bagaglio sullo
scooter. Quando è sovraccarico, lo
scooter è instabile. Usare un legaccio
robusto per fissare il bagaglio al porta-
pacchi (se previsto). Eventuali carichi
non assicurati compromettono la sta-
bilità dello scooter e potrebbero di-
strarre l’attenzione del pilota dalla
strada. (Vedere pagina 1-1.)

2-1
2
3
4
5
6
7
8
9

DESCRIZIONE

HAU10410
Vista da sinistra
3
5
109
8
76
11
1
4
2

1. Tappo serbatoio carburante (pagina 3-14)
2. Elemento filtro aria (sinistro) carter della cinghia trapezoidale
3. Portacasco (pagina 3-18)
4. Vano portaoggetti posteriore (pagina 3-18)
5. Maniglia (pagina 5-2)
6. Tappo di riempimento olio della trasmissione a catena (pagina 6-14)
7. Tappo bocchettone riempimento olio motore (pagina 6-11)
8. Cavalletto laterale (pagina 3-21, 6-25)9. Bullone drenaggio olio (pagina 6-11)
10. Oblò ispezione livello olio motore (pagina 6-11)
11. Cartuccia filtro olio (pagina 6-11)

DESCRIZIONE

2-2
1
2
3
4
5
6
7
8
9

HAU10420

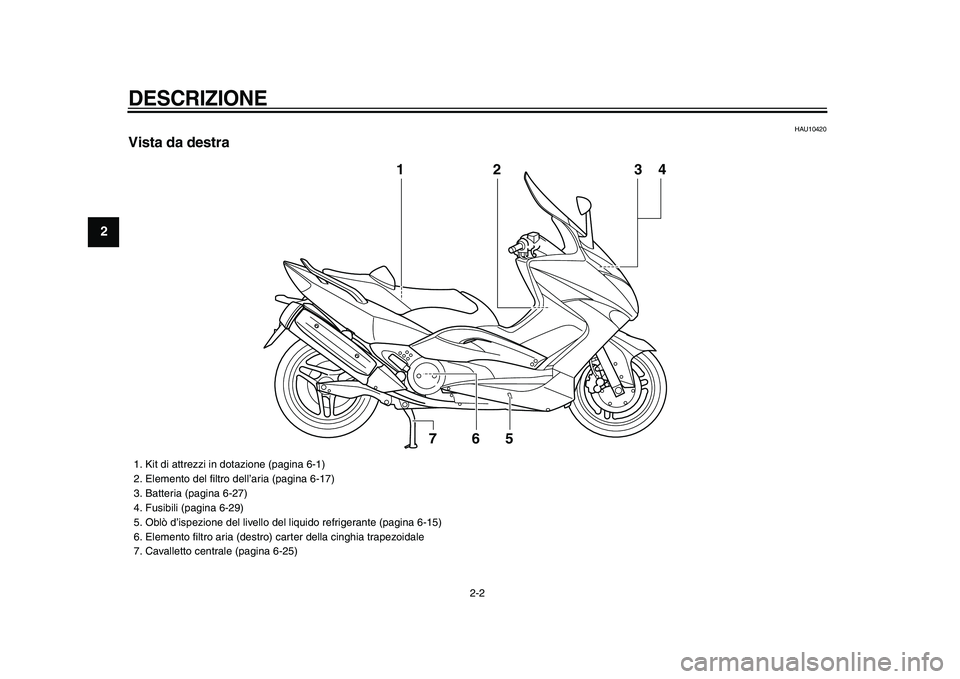

Vista da destra
2
6
5
7
1
34

1. Kit di attrezzi in dotazione (pagina 6-1)
2. Elemento del filtro dell’aria (pagina 6-17)
3. Batteria (pagina 6-27)
4. Fusibili (pagina 6-29)
5. Oblò d’ispezione del livello del liquido refrigerante (pagina 6-15)
6. Elemento filtro aria (destro) carter della cinghia trapezoidale
7. Cavalletto centrale (pagina 6-25)

DESCRIZIONE

2-3
2
3
4
5
6
7
8
9

HAU10430

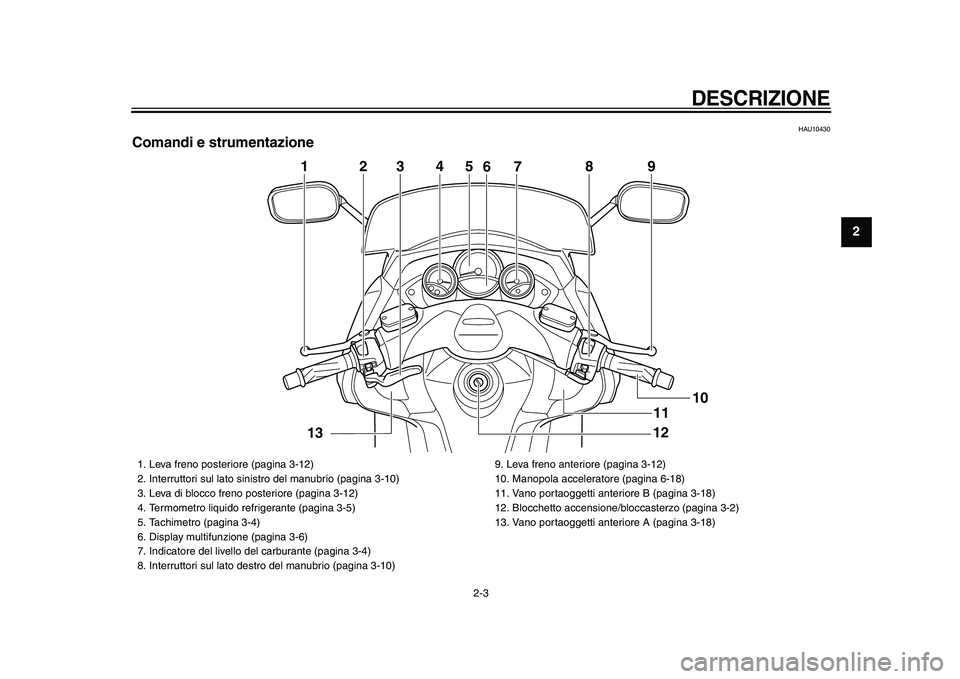

Comandi e strumentazione
5
4
2
3
7
8
9
1
12
10
6
11
13

1. Leva freno posteriore (pagina 3-12)
2. Interruttori sul lato sinistro del manubrio (pagina 3-10)
3. Leva di blocco freno posteriore (pagina 3-12)
4. Termometro liquido refrigerante (pagina 3-5)
5. Tachimetro (pagina 3-4)
6. Display multifunzione (pagina 3-6)
7. Indicatore del livello del carburante (pagina 3-4)
8. Interruttori sul lato destro del manubrio (pagina 3-10)9. Leva freno anteriore (pagina 3-12)
10. Manopola acceleratore (pagina 6-18)
11. Vano portaoggetti anteriore B (pagina 3-18)
12. Blocchetto accensione/bloccasterzo (pagina 3-2)
13. Vano portaoggetti anteriore A (pagina 3-18)

3-1
1
2
3
4
5
6
7
8
9

FUNZIONI DEGLI STRUMENTI E DEI COMANDI

HAU10974

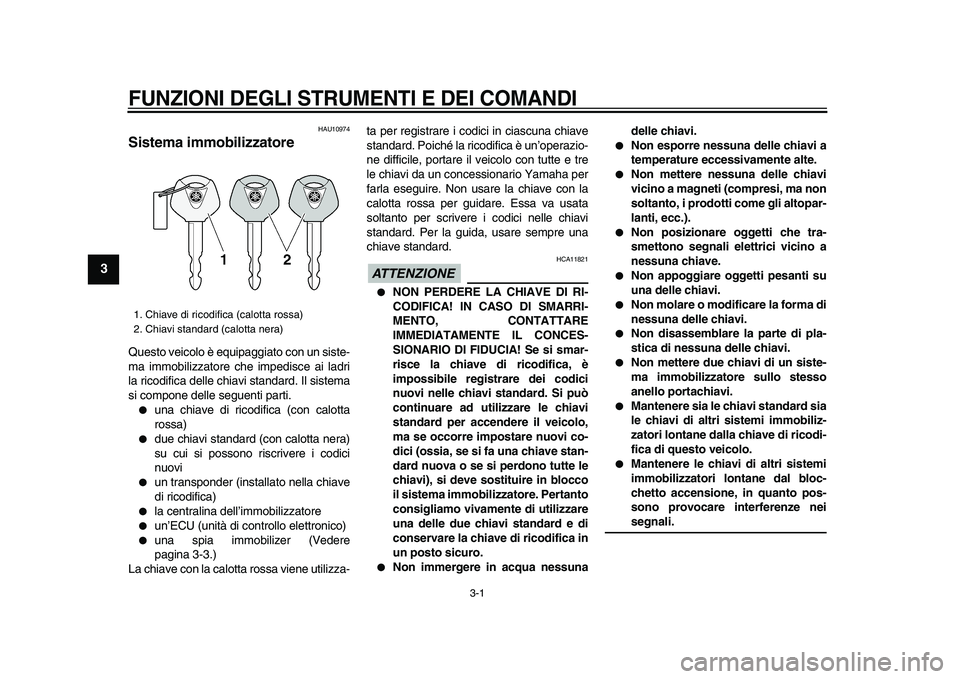

Sistema immobilizzatore
Questo veicolo è equipaggiato con un siste-
ma immobilizzatore che impedisce ai ladri
la ricodifica delle chiavi standard. Il sistema
si compone delle seguenti parti.
●
una chiave di ricodifica (con calotta
rossa)
●
due chiavi standard (con calotta nera)
su cui si possono riscrivere i codici
nuovi
●
un transponder (installato nella chiave
di ricodifica)
●
la centralina dell’immobilizzatore
●
un’ECU (unità di controllo elettronico)
●
una spia immobilizer (Vedere
pagina 3-3.)
La chiave con la calotta rossa viene utilizza-ta per registrare i codici in ciascuna chiave
standard. Poiché la ricodifica è un’operazio-
ne difficile, portare il veicolo con tutte e tre
le chiavi da un concessionario Yamaha per
farla eseguire. Non usare la chiave con la
calotta rossa per guidare. Essa va usata
soltanto per scrivere i codici nelle chiavi
standard. Per la guida, usare sempre una
chiave standard.
ATTENZIONE

HCA11821
●
NON PERDERE LA CHIAVE DI RI-
CODIFICA! IN CASO DI SMARRI-
MENTO, CONTATTARE
IMMEDIATAMENTE IL CONCES-
SIONARIO DI FIDUCIA! Se si smar-
risce la chiave di ricodifica, è
impossibile registrare dei codici
nuovi nelle chiavi standard. Si può
continuare ad utilizzare le chiavi
standard per accendere il veicolo,
ma se occorre impostare nuovi co-
dici (ossia, se si fa una chiave stan-
dard nuova o se si perdono tutte le
chiavi), si deve sostituire in blocco
il sistema immobilizzatore. Pertanto
consigliamo vivamente di utilizzare
una delle due chiavi standard e di
conservare la chiave di ricodifica in
un posto sicuro.
●
Non immergere in acqua nessunadelle chiavi.
●
Non esporre nessuna delle chiavi a
temperature eccessivamente alte.
●
Non mettere nessuna delle chiavi
vicino a magneti (compresi, ma non
soltanto, i prodotti come gli altopar-
lanti, ecc.).
●
Non posizionare oggetti che tra-
smettono segnali elettrici vicino a
nessuna chiave.
●
Non appoggiare oggetti pesanti su
una delle chiavi.
●
Non molare o modificare la forma di
nessuna delle chiavi.
●
Non disassemblare la parte di pla-
stica di nessuna delle chiavi.
●
Non mettere due chiavi di un siste-
ma immobilizzatore sullo stesso
anello portachiavi.
●
Mantenere sia le chiavi standard sia
le chiavi di altri sistemi immobiliz-
zatori lontane dalla chiave di ricodi-
fica di questo veicolo.
●
Mantenere le chiavi di altri sistemi
immobilizzatori lontane dal bloc-
chetto accensione, in quanto pos-
sono provocare interferenze nei
segnali.
1. Chiave di ricodifica (calotta rossa)
2. Chiavi standard (calotta nera)

FUNZIONI DEGLI STRUMENTI E DEI COMANDI

3-2
2
34
5
6
7
8
9

HAU10471
Blocchetto di accensione/
bloccasterzo
L’interruttore di accensione/bloccasterzo
comanda l’impianto di accensione e l’im-
pianto di illuminazione e viene utilizzato per
bloccare lo sterzo.
NOTA

Ricordarsi di utilizzare la chiave standard
(corpo nero) per l’uso normale del veicolo.
Per ridurre al minimo il rischio di perdere la
chiave di scrittura dei codici (corpo rosso),
conservarla in un posto sicuro ed usarla sol-
tanto per riscrivere i codici.
HAU34121
ON (aperto)
Tutti i circuiti elettrici vengono alimentati; la
luce pannello strumenti, la luce fanalino po-steriore, la luce targa e le luci ausiliarie si
accendono ed è possibile avviare il motore.
La chiave di accensione non può essere sfi-
lata.
NOTA

I fari si accendono automaticamente all’av-
vio del motore e restano accesi fino a quan-
do la chiave non viene girata su “OFF”, o
fino a quando il cavalletto laterale viene ab-
bassato.
HAU10661
OFF (chiuso)
Tutti gli impianti elettrici sono inattivi. È pos-
sibile sfilare la chiave.
AVVERTENZA

HWA10061
Non girare la chiave sulla posizione
“OFF” o “LOCK” mentre il veicolo è in
movimento. Altrimenti i circuiti elettrici
verranno disattivati, con il rischio di per-
dere il controllo del mezzo o di causare
incidenti.
HAU10681
LOCK (bloccasterzo)
Lo sterzo è bloccato e tutti gli impianti elet-
trici sono inattivi. È possibile sfilare la chia-
ve.Per bloccare lo sterzo
1. Girare il manubrio completamente a
sinistra.
2. In posizione di “OFF”, premere la chia-
ve e, tenendola premuta, girarla su
“LOCK”.
3. Sfilare la chiave.
Per sbloccare lo sterzoInserire la chiave e, tenendola premuta, gi-
rarla su “OFF”.

HAU10941
(Parcheggio)
Lo sterzo è bloccato e la luce fanalino po-
steriore, la luce targa e le luci di posizione
sono accese. È possibile accendere le luci
d’emergenza e le luci indicatori di direzione,
ma tutti gli altri impianti elettrici sono inattivi.
È possibile sfilare la chiave.
Lo sterzo deve essere bloccato prima di po-
ter girare la chiave su “ ”.
ATTENZIONE

HCA11020
Non utilizzare a lungo la posizione di
parcheggio, per evitare di scaricare la
batteria.

FUNZIONI DEGLI STRUMENTI E DEI COMANDI

3-3
1
2
3
4
5
6
7
8
9

HAU11003

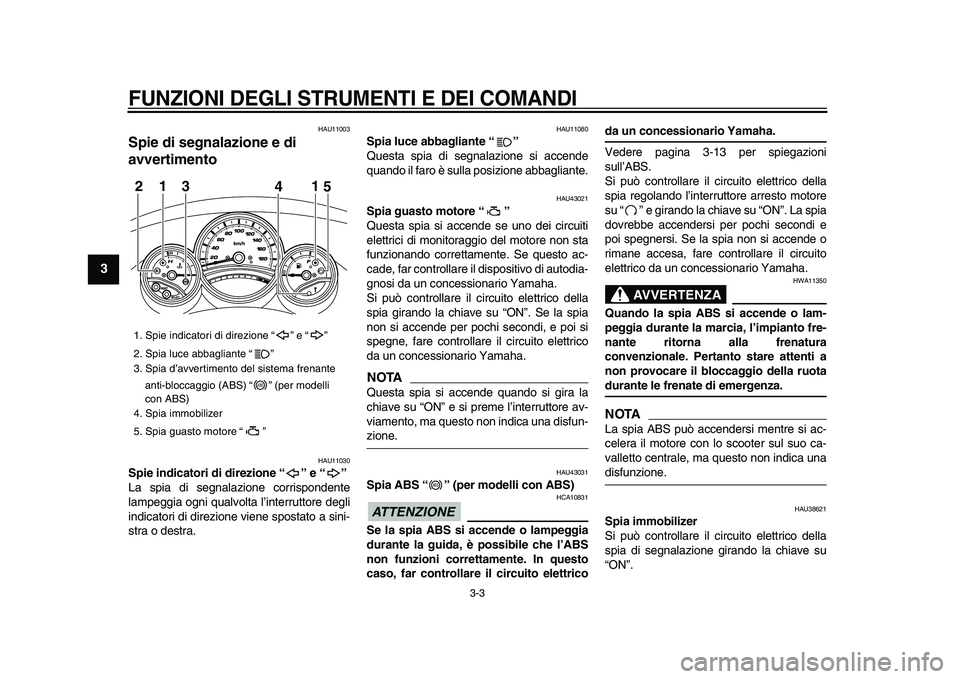

Spie di segnalazione e di
avvertimento
HAU11030
Spie indicatori di direzione “ ” e “ ”
La spia di segnalazione corrispondente
lampeggia ogni qualvolta l’interruttore degli
indicatori di direzione viene spostato a sini-
stra o destra.
HAU11080
Spia luce abbagliante “ ”
Questa spia di segnalazione si accende
quando il faro è sulla posizione abbagliante.
HAU43021
Spia guasto motore “ ”
Questa spia si accende se uno dei circuiti
elettrici di monitoraggio del motore non sta
funzionando correttamente. Se questo ac-
cade, far controllare il dispositivo di autodia-
gnosi da un concessionario Yamaha.
Si può controllare il circuito elettrico della
spia girando la chiave su “ON”. Se la spia
non si accende per pochi secondi, e poi si
spegne, fare controllare il circuito elettrico
da un concessionario Yamaha.
NOTA

Questa spia si accende quando si gira la
chiave su “ON” e si preme l’interruttore av-
viamento, ma questo non indica una disfun-
zione.
HAU43031
Spia ABS “ ” (per modelli con ABS)
ATTENZIONE

HCA10831
Se la spia ABS si accende o lampeggia
durante la guida, è possibile che l’ABS
non funzioni correttamente. In questo
caso, far controllare il circuito elettrico
da un concessionario Yamaha.
Vedere pagina 3-13 per spiegazioni
sull’ABS.
Si può controllare il circuito elettrico della
spia regolando l’interruttore arresto motore
su “ ” e girando la chiave su “ON”. La spia
dovrebbe accendersi per pochi secondi e
poi spegnersi. Se la spia non si accende o
rimane accesa, fare controllare il circuito
elettrico da un concessionario Yamaha.
AVVERTENZA

HWA11350
Quando la spia ABS si accende o lam-
peggia durante la marcia, l’impianto fre-
nante ritorna alla frenatura
convenzionale. Pertanto stare attenti a
non provocare il bloccaggio della ruota
durante le frenate di emergenza.
NOTA

La spia ABS può accendersi mentre si ac-
celera il motore con lo scooter sul suo ca-
valletto centrale, ma questo non indica una
disfunzione.
HAU38621
Spia immobilizer
Si può controllare il circuito elettrico della
spia di segnalazione girando la chiave su
“ON”.
1. Spie indicatori di direzione “ ” e “ ”
2. Spia luce abbagliante “ ”
3. Spia d’avvertimento del sistema frenante
anti-bloccaggio (ABS) “ ” (per modelli
con ABS)
4. Spia immobilizer
5. Spia guasto motore “ ”
1
3
1
2
4
5
ABS
ABS

FUNZIONI DEGLI STRUMENTI E DEI COMANDI

3-4
2
34
5
6
7
8
9

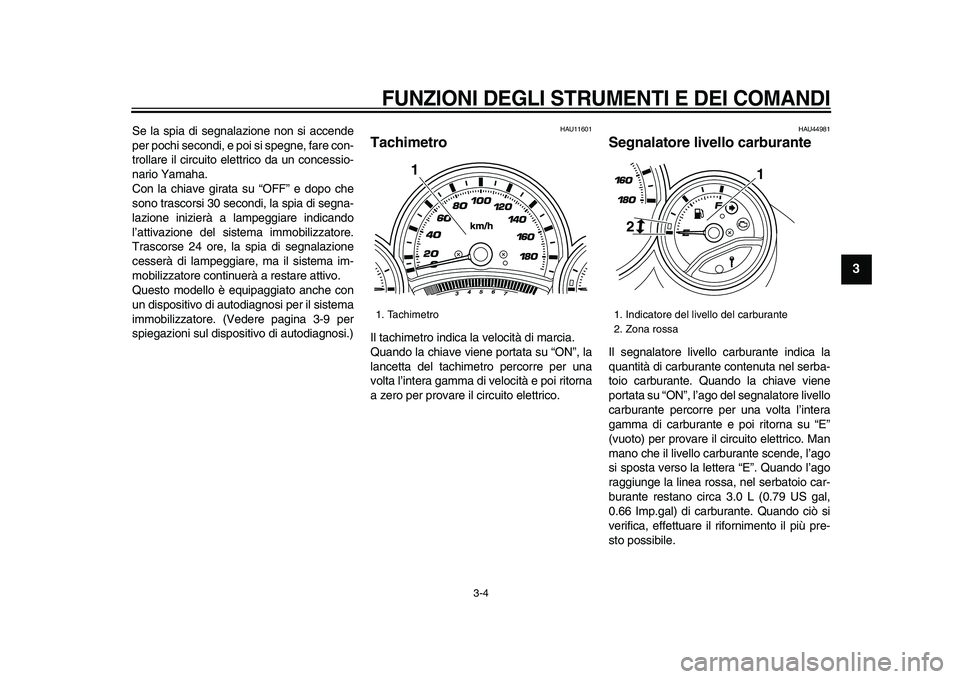

Se la spia di segnalazione non si accende
per pochi secondi, e poi si spegne, fare con-
trollare il circuito elettrico da un concessio-
nario Yamaha.
Con la chiave girata su “OFF” e dopo che
sono trascorsi 30 secondi, la spia di segna-
lazione inizierà a lampeggiare indicando
l’attivazione del sistema immobilizzatore.
Trascorse 24 ore, la spia di segnalazione
cesserà di lampeggiare, ma il sistema im-
mobilizzatore continuerà a restare attivo.
Questo modello è equipaggiato anche con
un dispositivo di autodiagnosi per il sistema
immobilizzatore. (Vedere pagina 3-9 per
spiegazioni sul dispositivo di autodiagnosi.)
HAU11601
Tachimetro
Il tachimetro indica la velocità di marcia.
Quando la chiave viene portata su “ON”, la
lancetta del tachimetro percorre per una
volta l’intera gamma di velocità e poi ritorna
a zero per provare il circuito elettrico.
HAU44981
Segnalatore livello carburante
Il segnalatore livello carburante indica la
quantità di carburante contenuta nel serba-
toio carburante. Quando la chiave viene
portata su “ON”, l’ago del segnalatore livello
carburante percorre per una volta l’intera
gamma di carburante e poi ritorna su “E”
(vuoto) per provare il circuito elettrico. Man
mano che il livello carburante scende, l’ago
si sposta verso la lettera “E”. Quando l’ago
raggiunge la linea rossa, nel serbatoio car-
burante restano circa 3.0 L (0.79 US gal,
0.66 Imp.gal) di carburante. Quando ciò si
verifica, effettuare il rifornimento il più pre-
sto possibile.
1. Tachimetro
1

1. Indicatore del livello del carburante
2. Zona rossa
1
2

FUNZIONI DEGLI STRUMENTI E DEI COMANDI

3-5
1
2
3
4
5
6
7
8
9

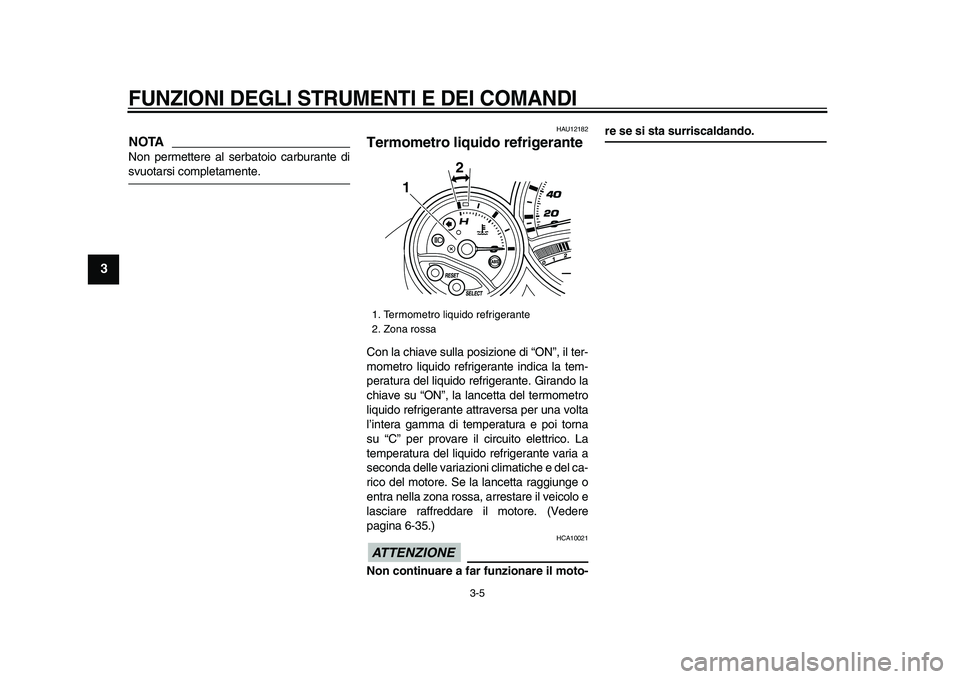

NOTA

Non permettere al serbatoio carburante di
svuotarsi completamente.
HAU12182
Termometro liquido refrigerante
Con la chiave sulla posizione di “ON”, il ter-
mometro liquido refrigerante indica la tem-
peratura del liquido refrigerante. Girando la
chiave su “ON”, la lancetta del termometro
liquido refrigerante attraversa per una volta
l’intera gamma di temperatura e poi torna
su “C” per provare il circuito elettrico. La
temperatura del liquido refrigerante varia a
seconda delle variazioni climatiche e del ca-
rico del motore. Se la lancetta raggiunge o
entra nella zona rossa, arrestare il veicolo e
lasciare raffreddare il motore. (Vedere
pagina 6-35.)
ATTENZIONE

HCA10021
Non continuare a far funzionare il moto-
re se si sta surriscaldando.
1. Termometro liquido refrigerante
2. Zona rossa2
1
