ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-37
2
3
4
5
67
8
9

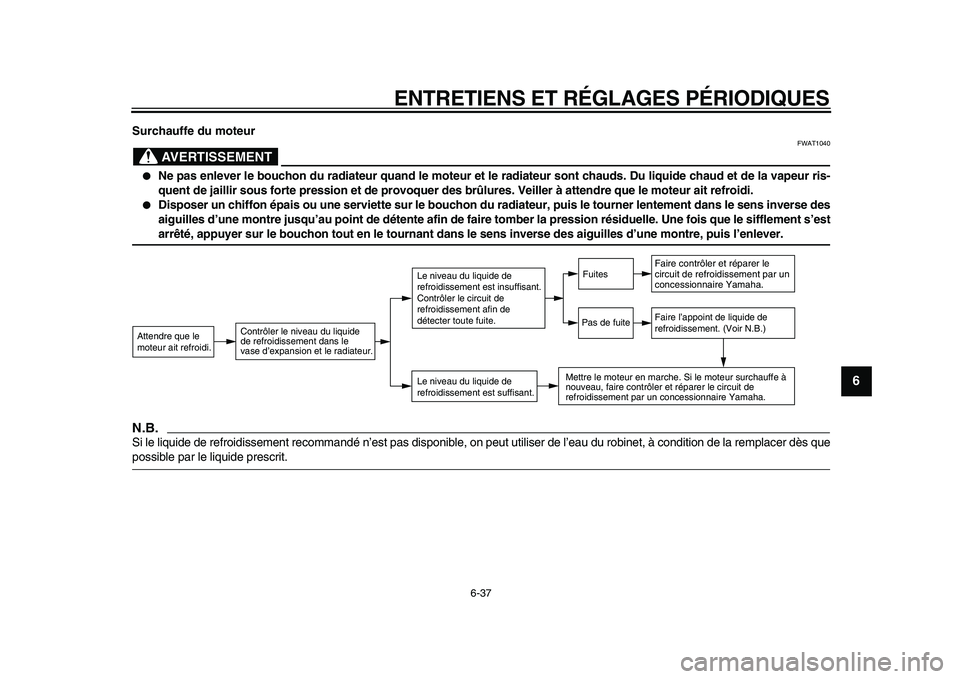

Surchauffe du moteur
AVERTISSEMENT

FWAT1040
●
Ne pas enlever le bouchon du radiateur quand le moteur et le radiateur sont chauds. Du liquide chaud et de la vapeur ris-
quent de jaillir sous forte pression et de provoquer des brûlures. Veiller à attendre que le moteur ait refroidi.
●
Disposer un chiffon épais ou une serviette sur le bouchon du radiateur, puis le tourner lentement dans le sens inverse des
aiguilles d’une montre jusqu’au point de détente afin de faire tomber la pression résiduelle. Une fois que le sifflement s’est
arrêté, appuyer sur le bouchon tout en le tournant dans le sens inverse des aiguilles d’une montre, puis l’enlever.
N.B.

Si le liquide de refroidissement recommandé n’est pas disponible, on peut utiliser de l’eau du robinet, à condition de la remplacer dès que
possible par le liquide prescrit.
Attendre que le
moteur ait refroidi.
Contrôler le niveau du liquide
de refroidissement dans le
vase d’expansion et le radiateur.
Le niveau du liquide de
refroidissement est suffisant.Le niveau du liquide de
refroidissement est insuffisant.
Contrôler le circuit de
refroidissement afin de
détecter toute fuite.
Faire contrôler et réparer le
circuit de refroidissement par un
concessionnaire Yamaha.Faire l’appoint de liquide de
refroidissement. (Voir N.B.)
Mettre le moteur en marche. Si le moteur surchauffe à
nouveau, faire contrôler et réparer le circuit de
refroidissement par un concessionnaire Yamaha.
Fuites
Pas de fuite






7-1
1
2
3
4
5
6
7
8
9

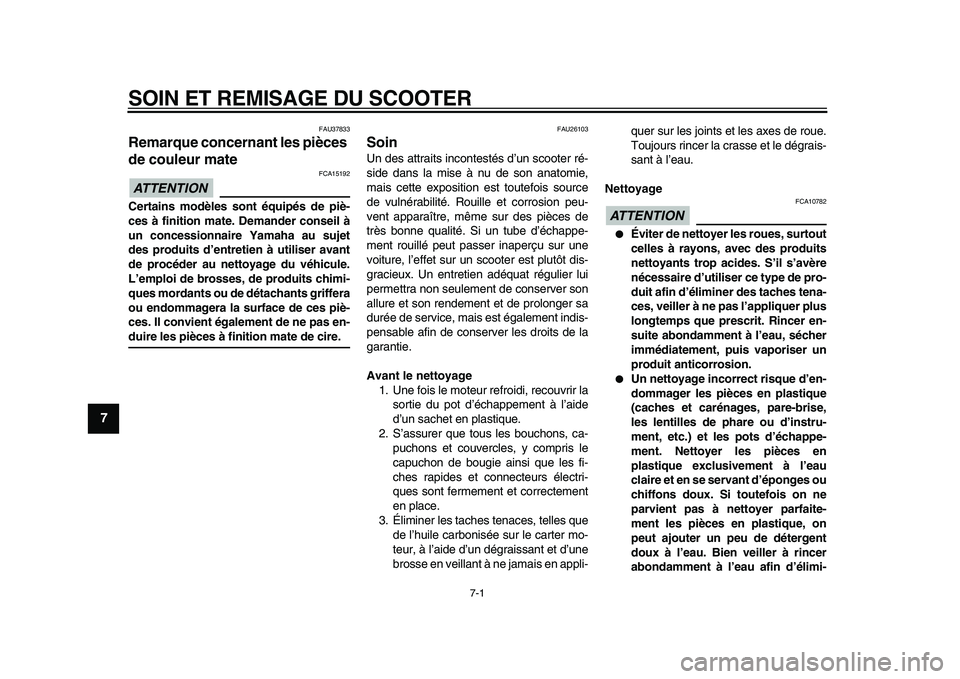

SOIN ET REMISAGE DU SCOOTER
FAU37833
Remarque concernant les pièces
de couleur mate
ATTENTION

FCA15192
Certains modèles sont équipés de piè-
ces à finition mate. Demander conseil à
un concessionnaire Yamaha au sujet
des produits d’entretien à utiliser avant
de procéder au nettoyage du véhicule.
L’emploi de brosses, de produits chimi-
ques mordants ou de détachants griffera
ou endommagera la surface de ces piè-
ces. Il convient également de ne pas en-
duire les pièces à finition mate de cire.
FAU26103
Soin
Un des attraits incontestés d’un scooter ré-
side dans la mise à nu de son anatomie,
mais cette exposition est toutefois source
de vulnérabilité. Rouille et corrosion peu-
vent apparaître, même sur des pièces de
très bonne qualité. Si un tube d’échappe-
ment rouillé peut passer inaperçu sur une
voiture, l’effet sur un scooter est plutôt dis-
gracieux. Un entretien adéquat régulier lui
permettra non seulement de conserver son
allure et son rendement et de prolonger sa
durée de service, mais est également indis-
pensable afin de conserver les droits de la
garantie.
Avant le nettoyage
1. Une fois le moteur refroidi, recouvrir la
sortie du pot d’échappement à l’aide
d’un sachet en plastique.
2. S’assurer que tous les bouchons, ca-
puchons et couvercles, y compris le
capuchon de bougie ainsi que les fi-
ches rapides et connecteurs électri-
ques sont fermement et correctement
en place.
3. Éliminer les taches tenaces, telles que
de l’huile carbonisée sur le carter mo-
teur, à l’aide d’un dégraissant et d’une
brosse en veillant à ne jamais en appli-quer sur les joints et les axes de roue.
Toujours rincer la crasse et le dégrais-
sant à l’eau.
Nettoyage
ATTENTION

FCA10782
●
Éviter de nettoyer les roues, surtout
celles à rayons, avec des produits
nettoyants trop acides. S’il s’avère
nécessaire d’utiliser ce type de pro-
duit afin d’éliminer des taches tena-
ces, veiller à ne pas l’appliquer plus
longtemps que prescrit. Rincer en-
suite abondamment à l’eau, sécher
immédiatement, puis vaporiser un
produit anticorrosion.
●
Un nettoyage incorrect risque d’en-
dommager les pièces en plastique
(caches et carénages, pare-brise,
les lentilles de phare ou d’instru-
ment, etc.) et les pots d’échappe-
ment. Nettoyer les pièces en
plastique exclusivement à l’eau
claire et en se servant d’éponges ou
chiffons doux. Si toutefois on ne
parvient pas à nettoyer parfaite-
ment les pièces en plastique, on
peut ajouter un peu de détergent
doux à l’eau. Bien veiller à rincer
abondamment à l’eau afin d’élimi-






SOIN ET REMISAGE DU SCOOTER
7-2
2
3
4
5
6
78
9

ner toute trace de détergent, car ce-
lui-ci abîmerait les pièces en
plastique.
●
Éviter tout contact de produits chi-
miques mordants sur les pièces en
plastique. Ne pas utiliser des épon-
ges ou chiffons imbibés de produits
nettoyants abrasifs, de dissolvant
ou diluant, d’essence, de dé-
rouilleur, d’antirouille, d’antigel ou
d’électrolyte.
●
Ne pas utiliser des portiques de la-
vage à haute pression ou au jet de
vapeur. Cela provoquerait des infil-
trations d’eau qui endommage-
raient les pièces suivantes : joints
(de roulements de roue, de roule-
ment de bras oscillant, de fourche
et de freins), composants électri-
ques (fiches rapides, connecteurs,
instruments, contacteurs et feux) et
les mises à l’air.
●
Scooters équipés d’un pare-brise :
ne pas utiliser de produits de net-
toyage abrasifs ni des éponges du-
res afin d’éviter de griffer ou de
ternir. Certains produits de nettoya-
ge pour plastique risquent de griffer
le pare-brise. Faire un essai sur une
zone en dehors du champ de vision
afin de s’assurer que le produit nelaisse pas de trace. Si le pare-brise
est griffé, utiliser un bon agent de
polissage pour plastiques après le
nettoyage.
Après utilisation dans des conditions nor-
malesNettoyer la crasse à l’eau chaude addition-
née de détergent doux et d’une éponge
douce et propre, puis rincer abondamment
à l’eau claire. Recourir à une brosse à dents
ou à un goupillon pour nettoyer les pièces
difficile d’accès. Pour faciliter l’élimination
des taches plus tenaces et des insectes,
déposer un chiffon humide sur ceux-ci quel-
ques minutes avant de procéder au net-
toyage.
Après utilisation sous la pluie, à proximitéde la mer ou sur des routes saléesL’eau accentue l’effet corrosif du sel marin
et du sel répandu sur les routes en hiver. Il
convient dès lors d’effectuer les travaux sui-
vants après chaque randonnée sous la
pluie, à proximité de la mer ou sur des rou-
tes salées.N.B.

Il peut rester des traces du sel répandu sur
les routes bien après la venue du prin-
temps.1. Nettoyer le scooter à l’eau froide sa-
vonneuse en veillant à ce que le mo-
teur soit froid.
ATTENTION:
Ne pas
utiliser d’eau chaude, car celle-ci
augmenterait l’action corrosive du
sel.
[FCA10791]

2. Protéger le véhicule de la corrosion en
vaporisant un produit anticorrosion sur
toutes les surfaces métalliques, y
compris les surfaces chromées ou nic-
kelées.
Après le nettoyage
1. Sécher le scooter à l’aide d’une peau
de chamois ou d’un essuyeur absor-
bant.
2. Frotter les pièces en chrome, en alu-
minium ou en acier inoxydable, y com-
pris le système d’échappement, à
l’aide d’un produit d’entretien pour
chrome. Cela permettra même d’élimi-
ner des pièces en acier inoxydable les
décolorations dues à la chaleur.
3. Une bonne mesure de prévention con-
tre la corrosion consiste à vaporiser un
produit anticorrosion sur toutes les
surfaces métalliques, y compris les
surfaces chromées ou nickelées.
4. Les taches qui subsistent peuvent être
nettoyées en pulvérisant de l’huile.
5. Retoucher les griffes et légers coups






SOIN ET REMISAGE DU SCOOTER
7-3
1
2
3
4
5
6
7
8
9

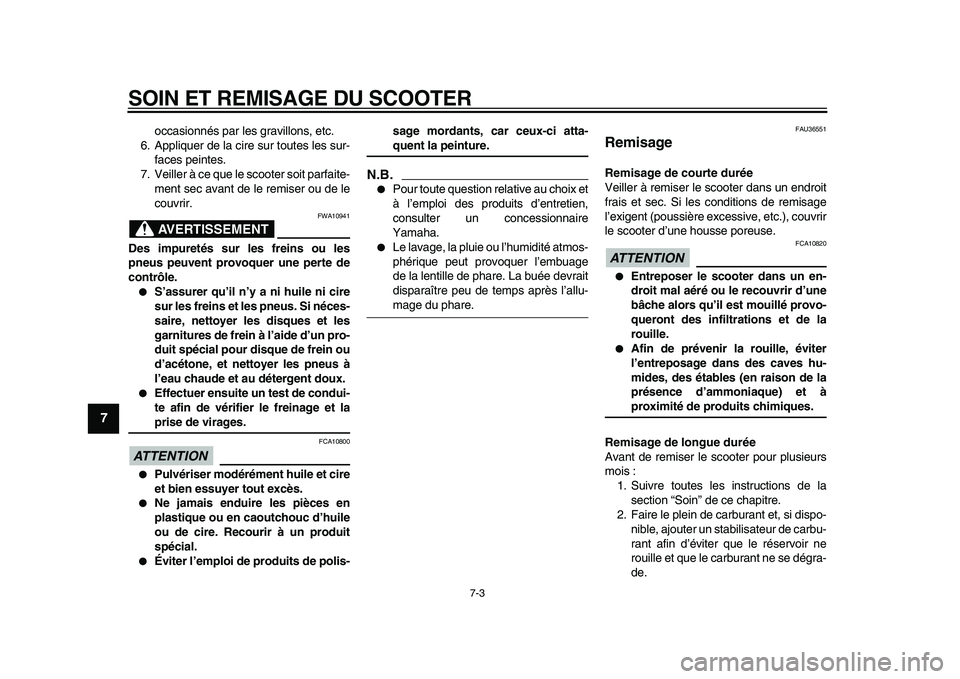

occasionnés par les gravillons, etc.
6. Appliquer de la cire sur toutes les sur-
faces peintes.
7. Veiller à ce que le scooter soit parfaite-
ment sec avant de le remiser ou de le
couvrir.
AVERTISSEMENT

FWA10941
Des impuretés sur les freins ou les
pneus peuvent provoquer une perte de
contrôle.
●
S’assurer qu’il n’y a ni huile ni cire
sur les freins et les pneus. Si néces-
saire, nettoyer les disques et les
garnitures de frein à l’aide d’un pro-
duit spécial pour disque de frein ou
d’acétone, et nettoyer les pneus à
l’eau chaude et au détergent doux.
●
Effectuer ensuite un test de condui-
te afin de vérifier le freinage et la
prise de virages.
ATTENTION

FCA10800
●
Pulvériser modérément huile et cire
et bien essuyer tout excès.
●
Ne jamais enduire les pièces en
plastique ou en caoutchouc d’huile
ou de cire. Recourir à un produit
spécial.
●
Éviter l’emploi de produits de polis-sage mordants, car ceux-ci atta-
quent la peinture.
N.B.

●
Pour toute question relative au choix et
à l’emploi des produits d’entretien,
consulter un concessionnaire
Yamaha.
●
Le lavage, la pluie ou l’humidité atmos-
phérique peut provoquer l’embuage
de la lentille de phare. La buée devrait
disparaître peu de temps après l’allu-
mage du phare.
FAU36551
Remisage
Remisage de courte durée
Veiller à remiser le scooter dans un endroit
frais et sec. Si les conditions de remisage
l’exigent (poussière excessive, etc.), couvrir
le scooter d’une housse poreuse.
ATTENTION

FCA10820
●
Entreposer le scooter dans un en-
droit mal aéré ou le recouvrir d’une
bâche alors qu’il est mouillé provo-
queront des infiltrations et de la
rouille.
●
Afin de prévenir la rouille, éviter
l’entreposage dans des caves hu-
mides, des étables (en raison de la
présence d’ammoniaque) et à
proximité de produits chimiques.
Remisage de longue durée
Avant de remiser le scooter pour plusieurs
mois :
1. Suivre toutes les instructions de la
section “Soin” de ce chapitre.
2. Faire le plein de carburant et, si dispo-
nible, ajouter un stabilisateur de carbu-
rant afin d’éviter que le réservoir ne
rouille et que le carburant ne se dégra-
de.






SOIN ET REMISAGE DU SCOOTER
7-4
2
3
4
5
6
78
9

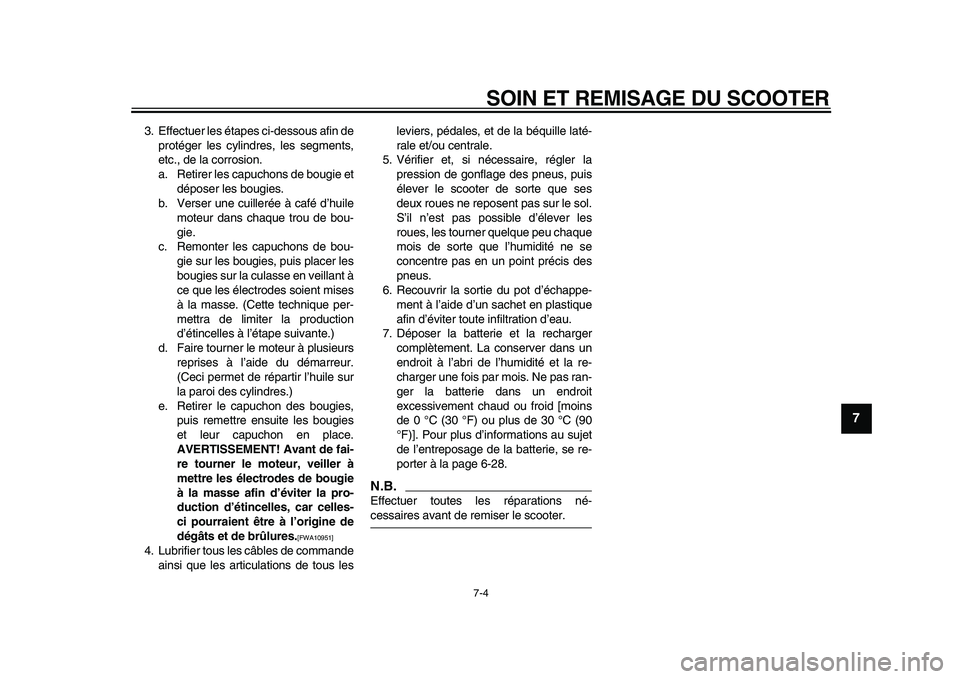

3. Effectuer les étapes ci-dessous afin de
protéger les cylindres, les segments,
etc., de la corrosion.
a. Retirer les capuchons de bougie et
déposer les bougies.
b. Verser une cuillerée à café d’huile
moteur dans chaque trou de bou-
gie.
c. Remonter les capuchons de bou-
gie sur les bougies, puis placer les
bougies sur la culasse en veillant à
ce que les électrodes soient mises
à la masse. (Cette technique per-
mettra de limiter la production
d’étincelles à l’étape suivante.)
d. Faire tourner le moteur à plusieurs
reprises à l’aide du démarreur.
(Ceci permet de répartir l’huile sur
la paroi des cylindres.)
e. Retirer le capuchon des bougies,
puis remettre ensuite les bougies
et leur capuchon en place.
AVERTISSEMENT! Avant de fai-
re tourner le moteur, veiller à
mettre les électrodes de bougie
à la masse afin d’éviter la pro-
duction d’étincelles, car celles-
ci pourraient être à l’origine de
dégâts et de brûlures.
[FWA10951]

4. Lubrifier tous les câbles de commande
ainsi que les articulations de tous lesleviers, pédales, et de la béquille laté-
rale et/ou centrale.
5. Vérifier et, si nécessaire, régler la
pression de gonflage des pneus, puis
élever le scooter de sorte que ses
deux roues ne reposent pas sur le sol.
S’il n’est pas possible d’élever les
roues, les tourner quelque peu chaque
mois de sorte que l’humidité ne se
concentre pas en un point précis des
pneus.
6. Recouvrir la sortie du pot d’échappe-
ment à l’aide d’un sachet en plastique
afin d’éviter toute infiltration d’eau.
7. Déposer la batterie et la recharger
complètement. La conserver dans un
endroit à l’abri de l’humidité et la re-
charger une fois par mois. Ne pas ran-
ger la batterie dans un endroit
excessivement chaud ou froid [moins
de 0 °C (30 °F) ou plus de 30 °C (90
°F)]. Pour plus d’informations au sujet
de l’entreposage de la batterie, se re-
porter à la page 6-28.
N.B.

Effectuer toutes les réparations né-
cessaires avant de remiser le scooter.






8-1
1
2
3
4
5
6
7
8
9

CARACTÉRISTIQUES
FAU2633P
Dimensions:
Longueur hors tout:
2195 mm (86.4 in)
Largeur hors tout:
775 mm (30.5 in)
Hauteur hors tout:
1445 mm (56.9 in)
Hauteur de la selle:
800 mm (31.5 in)
Empattement:
1580 mm (62.2 in)
Garde au sol:
125 mm (4.92 in)
Rayon de braquage minimum:
2800 mm (110.2 in)
Poids:
Avec huile et carburant:
XP500 221.0 kg (487 lb)
XP500A 225.0 kg (496 lb)
Moteur:
Type de moteur:
Refroidissement par liquide, 4 temps,
DACT
Disposition du ou des cylindres:
Bicylindre en ligne incliné vers l’avant
Cylindrée:
499.0 cm
3

Alésage
×
course:
66.0
×
73.0 mm (2.60
×
2.87 in)
Taux de compression:
11.00 :1Système de démarrage:
Démarreur électrique
Système de graissage:
Carter sec

Huile moteur:
Type:
SAE 10W-30 ou SAE 10W-40
Classification d’huile moteur recommandée:
API Service de type SG et au-delà/JASO
MA
Quantité d’huile moteur:
Sans remplacement de la cartouche du filtre à
huile:
2.80 L (2.96 US qt, 2.46 Imp.qt)
Avec remplacement de la cartouche du filtre à
huile:
2.90 L (3.07 US qt, 2.55 Imp.qt)
Huile de chaîne de transmission:
Type:
Huile pour engrenage hypoïde SAE 80 API
GL-4
Quantité:
0.70 L (0.74 US qt, 0.62 Imp.qt)
Refroidissement:
Capacité du vase d’expansion (jusqu’au repè-
re de niveau maximum):
0.25 L (0.26 US qt, 0.22 Imp.qt)
Capacité du radiateur (circuit compris):
1.48 L (1.56 US qt, 1.30 Imp.qt)
Filtre à air:
Élément du filtre à air:
Élément en papier huilé
Carburant:
Carburant recommandé:
Essence ordinaire sans plomb exclusive-
ment
Capacité du réservoir:
15.0 L (3.96 US gal, 3.30 Imp.gal)
Quantité de la réserve:
3.0 L (0.79 US gal, 0.66 Imp.gal)
Injection de carburant:
Corps de papillon d’accélération:
Fabricant:
MIKUNI
Type / quantité:
ACW31-10/1
Bougie(s):
Fabricant/modèle:
NGK/CR7E
Écartement des électrodes:
0.7–0.8 mm (0.028–0.031 in)
Embrayage:
Type d’embrayage:
Humide, multidisque automatique
Transmission:
Système de réduction primaire:
Engrenage droit / engrenage hélicoïdal
Taux de réduction primaire:
52/32
×
36/22 (2.659)
Système de réduction secondaire:
Entraînement par chaîne
Taux de réduction secondaire:
41/25
×
40/29 (2.262)
Type de boîte de vitesses:
Automatique, courroie trapézoïdale






CARACTÉRISTIQUES
8-2
2
3
4
5
6
7
89

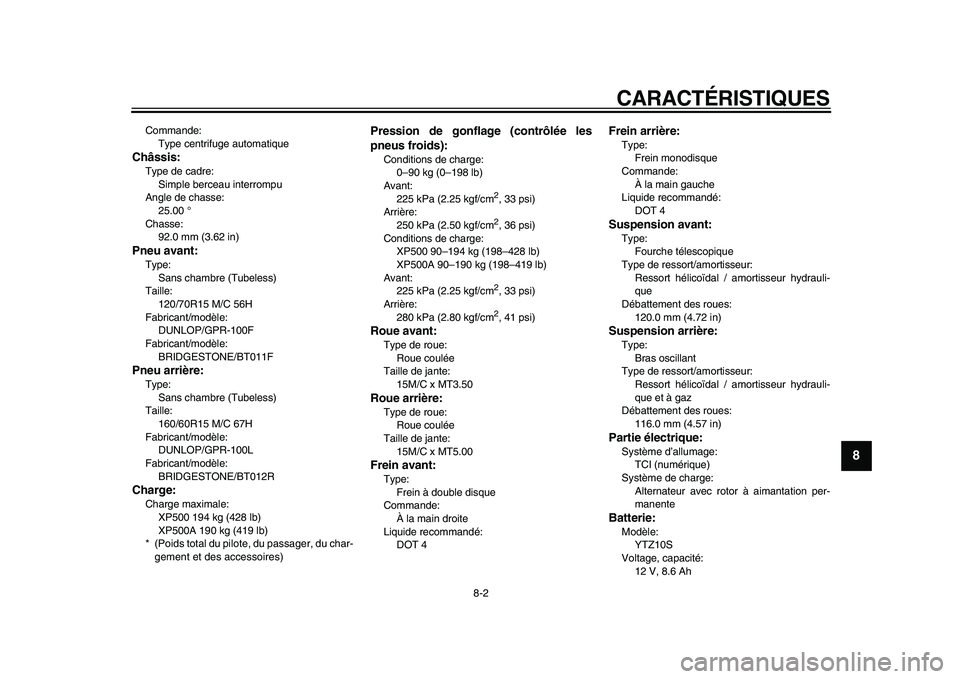

Commande:
Type centrifuge automatique
Châssis:
Type de cadre:
Simple berceau interrompu
Angle de chasse:
25.00 °
Chasse:
92.0 mm (3.62 in)
Pneu avant:
Type:
Sans chambre (Tubeless)
Taille:
120/70R15 M/C 56H
Fabricant/modèle:
DUNLOP/GPR-100F
Fabricant/modèle:
BRIDGESTONE/BT011F
Pneu arrière:
Type:
Sans chambre (Tubeless)
Taille:
160/60R15 M/C 67H
Fabricant/modèle:
DUNLOP/GPR-100L
Fabricant/modèle:
BRIDGESTONE/BT012R
Charge:
Charge maximale:
XP500 194 kg (428 lb)
XP500A 190 kg (419 lb)
*(Poids total du pilote, du passager, du char-
gement et des accessoires)
Pression de gonflage (contrôlée les
pneus froids):
Conditions de charge:
0–90 kg (0–198 lb)
Avant:
225 kPa (2.25 kgf/cm
2

, 33 psi)
Arrière:
250 kPa (2.50 kgf/cm
2

, 36 psi)
Conditions de charge:
XP500 90–194 kg (198–428 lb)
XP500A 90–190 kg (198–419 lb)
Avant:
225 kPa (2.25 kgf/cm
2

, 33 psi)
Arrière:
280 kPa (2.80 kgf/cm
2

, 41 psi)
Roue avant:
Type de roue:
Roue coulée
Taille de jante:
15M/C x MT3.50
Roue arrière:
Type de roue:
Roue coulée
Taille de jante:
15M/C x MT5.00
Frein avant:
Type:
Frein à double disque
Commande:
À la main droite
Liquide recommandé:
DOT 4
Frein arrière:
Type:
Frein monodisque
Commande:
À la main gauche
Liquide recommandé:
DOT 4
Suspension avant:
Type:
Fourche télescopique
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur hydrauli-
que
Débattement des roues:
120.0 mm (4.72 in)
Suspension arrière:
Type:
Bras oscillant
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur hydrauli-
que et à gaz
Débattement des roues:
116.0 mm (4.57 in)
Partie électrique:
Système d’allumage:
TCI (numérique)
Système de charge:
Alternateur avec rotor à aimantation per-
manente
Batterie:
Modèle:
YTZ10S
Voltage, capacité:
12 V, 8.6 Ah






CARACTÉRISTIQUES
8-3
1
2
3
4
5
6
7
8
9

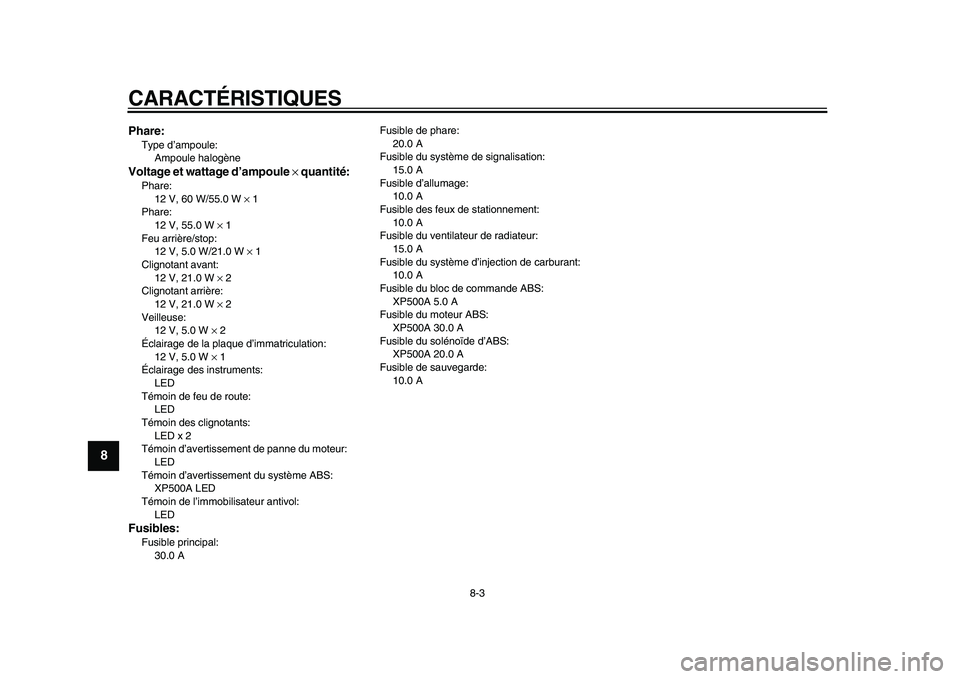

Phare:
Type d’ampoule:
Ampoule halogène
Voltage et wattage d’ampoule
×
quantité:
Phare:
12 V, 60 W/55.0 W
×
1
Phare:
12 V, 55.0 W
×
1
Feu arrière/stop:
12 V, 5.0 W/21.0 W
×
1
Clignotant avant:
12 V, 21.0 W
×
2
Clignotant arrière:
12 V, 21.0 W
×
2
Veilleuse:
12 V, 5.0 W
×
2
Éclairage de la plaque d’immatriculation:
12 V, 5.0 W
×
1
Éclairage des instruments:
LED
Témoin de feu de route:
LED
Témoin des clignotants:
LED x 2
Témoin d’avertissement de panne du moteur:
LED
Témoin d’avertissement du système ABS:
XP500A LED
Témoin de l’immobilisateur antivol:
LED

Fusibles:
Fusible principal:
30.0 AFusible de phare:
20.0 A
Fusible du système de signalisation:
15.0 A
Fusible d’allumage:
10.0 A
Fusible des feux de stationnement:
10.0 A
Fusible du ventilateur de radiateur:
15.0 A
Fusible du système d’injection de carburant:
10.0 A
Fusible du bloc de commande ABS:
XP500A 5.0 A
Fusible du moteur ABS:
XP500A 30.0 A
Fusible du solénoïde d’ABS:
XP500A 20.0 A
Fusible de sauvegarde:
10.0 A






9-1
2
3
4
5
6
7
8
9

RENSEIGNEMENTS COMPLÉMENTAIRES
FAU26351
Numéros d’identification
Inscrire le numéro d’identification de la clé,
le numéro d’identification du véhicule et les
codes figurant sur l’étiquette du modèle aux
emplacements prévus, pour référence lors
de la commande de pièces de rechange
auprès d’un concessionnaire Yamaha ou
en cas de vol du véhicule.
NUMÉRO D’IDENTIFICATION DE LA
CLÉ :
NUMÉRO D’IDENTIFICATION DU
VÉHICULE :
RENSEIGNEMENTS FOURNIS SUR
L’ÉTIQUETTE DU MODÈLE :
FAU26381
Numéro d’identification de la clé
Le numéro d’identification de la clé est poin-
çonné sur l’onglet de la clé. Inscrire ce nu-
méro à l’endroit prévu et s’y référer lors de
la commande d’une nouvelle clé.
FAU26410
Numéro d’identification du véhicule
Le numéro d’identification du véhicule est
poinçonné sur le cadre.
N.B.

Le numéro d’identification du véhicule sert à
identifier le véhicule et, selon les pays, est
requis lors de son immatriculation.
1. Numéro d’identification de la clé
2. Clé d’enregistrement de codes
(anneau rouge)
3. Clés de contact conventionnelles
(anneau noir)
1. Numéro d’identification du véhicule
1






RENSEIGNEMENTS COMPLÉMENTAIRES
9-2
1
2
3
4
5
6
7
8
9

FAU26500

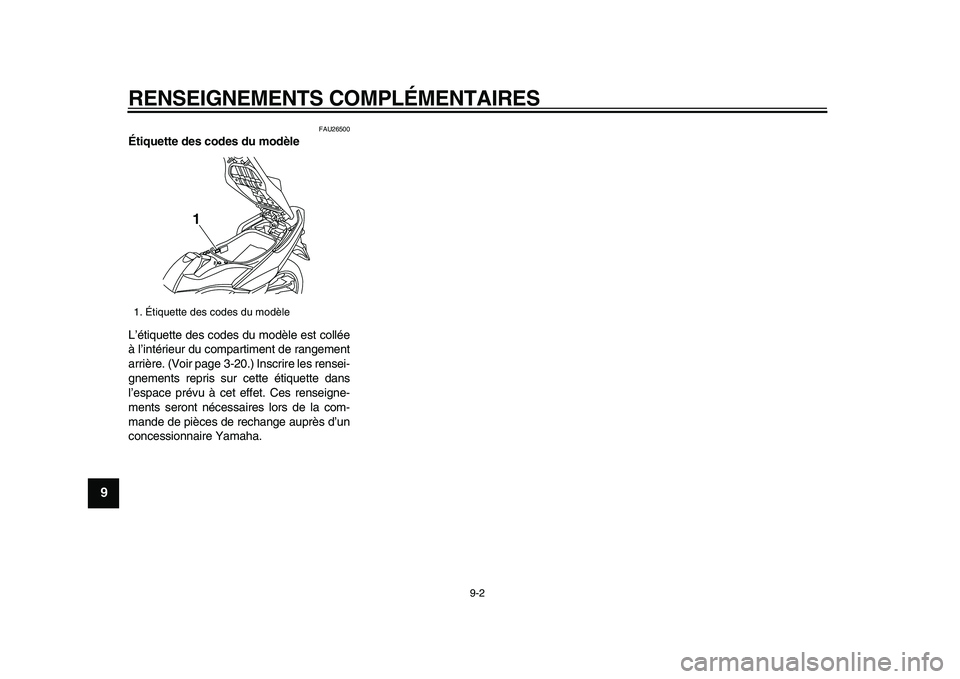

Étiquette des codes du modèle
L’étiquette des codes du modèle est collée
à l’intérieur du compartiment de rangement
arrière. (Voir page 3-20.) Inscrire les rensei-
gnements repris sur cette étiquette dans
l’espace prévu à cet effet. Ces renseigne-
ments seront nécessaires lors de la com-
mande de pièces de rechange auprès d’un
concessionnaire Yamaha.
1. Étiquette des codes du modèle
1
