YAMAHA TMAX 2010 Betriebsanleitungen (in German)

BEDIENUNGSANLEITUNG
4B5-28199-G3
XP500A
XP500
Bitte lesen Sie diese Bedienungsanleitung sorgfältig
durch, bevor Sie das Fahrzeug in Betrieb nehmen.
✴❆❍❂✰
❆❍ ✤


GAU26945
Bitte lesen Sie diese Bedienungsanleitung sorgfältig durch, bevor Sie das Fahrzeug in Betrieb nehmen. Diese
Bedienungsanleitung muss, wenn das Fahrzeug verkauft wird, beim Fahrzeug verbleiben.

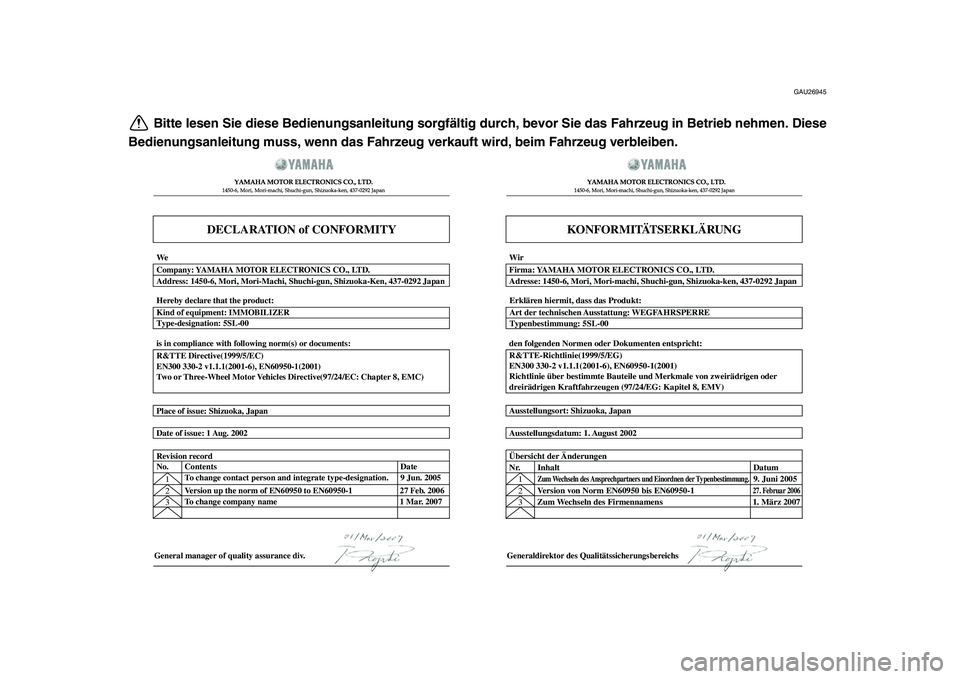

DECLARATION of CONFORMITY
YAMAHA MOTOR ELECTRONICS CO., LTD.1450-6, Mori, Mori-machi, Shuchi-gun, Shizuoka-ken, 437-0292 Japan
General manager of quality assurance div.
KONFORMITÄTSERKLÄRUNG
YAMAHA MOTOR ELECTRONICS CO., LTD.1450-6, Mori, Mori-machi, Shuchi-gun, Shizuoka-ken, 437-0292 Japan
Generaldirektor des Qualitätssicherungsbereichs
1
Version up the norm of EN60950 to EN60950-1
To change company name27 Feb. 2006
1 Mar. 2007
2
3Revision record
No. Contents Date
To change contact person and integrate type-designation. 9 Jun. 2005
1
Version von Norm EN60950 bis EN60950-1
Zum Wechseln des Firmennamens
27. Februar 20061. März 2007 2
3 Übersicht der Änderungen
Nr. Inhalt Datum
Zum Wechseln des Ansprechpartners und Einordnen der Typenbestimmung.
9. Juni 2005
Date of issue: 1 Aug. 2002
Ausstellungsdatum: 1. August 2002
Place of issue: Shizuoka, Japan
Ausstellungsort: Shizuoka, Japan
R&TTE Directive(1999/5/EC)
EN300 330-2 v1.1.1(2001-6), EN60950-1(2001)
Two or Three-Wheel Motor Vehicles Directive(97/24/EC: Chapter 8, EMC) is in compliance with following norm(s) or documents:
R&TTE-Richtlinie(1999/5/EG)
EN300 330-2 v1.1.1(2001-6), EN60950-1(2001)
Richtlinie über bestimmte Bauteile und Merkmale von zweirädrigen oder
dreirädrigen Kraftfahrzeugen (97/24/EG: Kapitel 8, EMV) den folgenden Normen oder Dokumenten entspricht:
Kind of equipment: IMMOBILIZER
Type-designation: 5SL-00 Hereby declare that the product:
Art der technischen Ausstattung: WEGFAHRSPERRE
Typenbestimmung: 5SL-00 Erklären hiermit, dass das Produkt:
Company: YAMAHA MOTOR ELECTRONICS CO., LTD.
Address: 1450-6, Mori, Mori-Machi, Shuchi-gun, Shizuoka-Ken, 437-0292 JapanWe
Firma: YAMAHA MOTOR ELECTRONICS CO., LTD.
Adresse: 1450-6, Mori, Mori-machi, Shuchi-gun, Shizuoka-ken, 437-0292 Japan Wir
✴❆❍❄❆❍✥✤ ✤

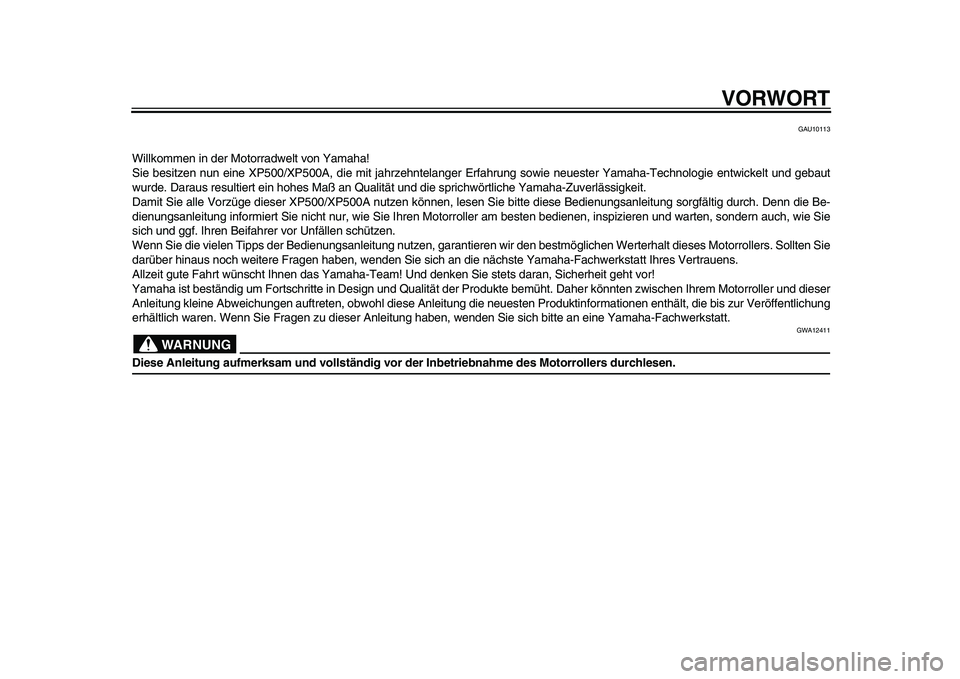

VORWORT
GAU10113
Willkommen in der Motorradwelt von Yamaha!
Sie besitzen nun eine XP500/XP500A, die mit jahrzehntelanger Erfahrung sowie neuester Yamaha-Technologie entwickelt und gebaut
wurde. Daraus resultiert ein hohes Maß an Qualität und die sprichwörtliche Yamaha-Zuverlässigkeit.
Damit Sie alle Vorzüge dieser XP500/XP500A nutzen können, lesen Sie bitte diese Bedienungsanleitung sorgfältig durch. Denn die Be-
dienungsanleitung informiert Sie nicht nur, wie Sie Ihren Motorroller am besten bedienen, inspizieren und warten, sondern auch, wie Sie
sich und ggf. Ihren Beifahrer vor Unfällen schützen.
Wenn Sie die vielen Tipps der Bedienungsanleitung nutzen, garantieren wir den bestmöglichen Werterhalt dieses Motorrollers. Sollten Sie
darüber hinaus noch weitere Fragen haben, wenden Sie sich an die nächste Yamaha-Fachwerkstatt Ihres Vertrauens.
Allzeit gute Fahrt wünscht Ihnen das Yamaha-Team! Und denken Sie stets daran, Sicherheit geht vor!
Yamaha ist beständig um Fortschritte in Design und Qualität der Produkte bemüht. Daher könnten zwischen Ihrem Motorroller und dieser
Anleitung kleine Abweichungen auftreten, obwohl diese Anleitung die neuesten Produktinformationen enthält, die bis zur Veröffentlichung
erhältlich waren. Wenn Sie Fragen zu dieser Anleitung haben, wenden Sie sich bitte an eine Yamaha-Fachwerkstatt.
WARNUNG

GWA12411
Diese Anleitung aufmerksam und vollständig vor der Inbetriebnahme des Motorrollers durchlesen.
✼✧✯✴✦✴✣ ✤

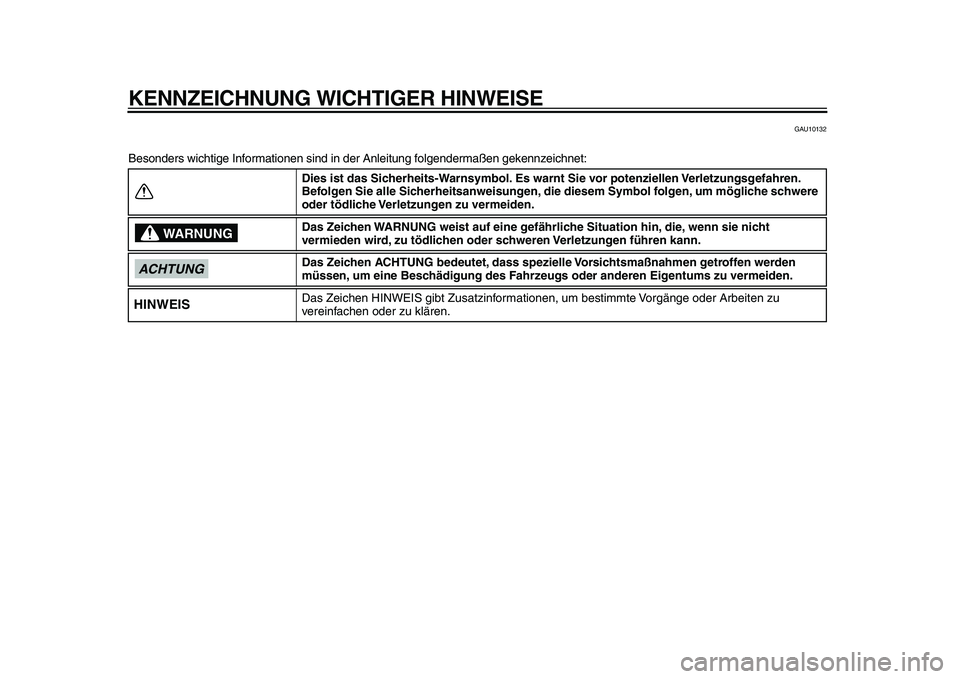

KENNZEICHNUNG WICHTIGER HINWEISE
GAU10132
Besonders wichtige Informationen sind in der Anleitung folgendermaßen gekennzeichnet:
Dies ist das Sicherheits-Warnsymbol. Es warnt Sie vor potenziellen Verletzungsgefahren.
Befolgen Sie alle Sicherheitsanweisungen, die diesem Symbol folgen, um mögliche schwere
oder tödliche Verletzungen zu vermeiden.
Das Zeichen WARNUNG weist auf eine gefährliche Situation hin, die, wenn sie nicht
vermieden wird, zu tödlichen oder schweren Verletzungen führen kann.
Das Zeichen ACHTUNG bedeutet, dass spezielle Vorsichtsmaßnahmen getroffen werden
müssen, um eine Beschädigung des Fahrzeugs oder anderen Eigentums zu vermeiden.
Das Zeichen HINWEIS gibt Zusatzinformationen, um bestimmte Vorgänge oder Arbeiten zu
vereinfachen oder zu klären.
WARNUNG
ACHTUNGHINWEIS
✼✧✯✴✦✴✣ ✤




KENNZEICHNUNG WICHTIGER HINWEISE
GAU10200
XP500/XP500A
BEDIENUNGSANLEITUNG

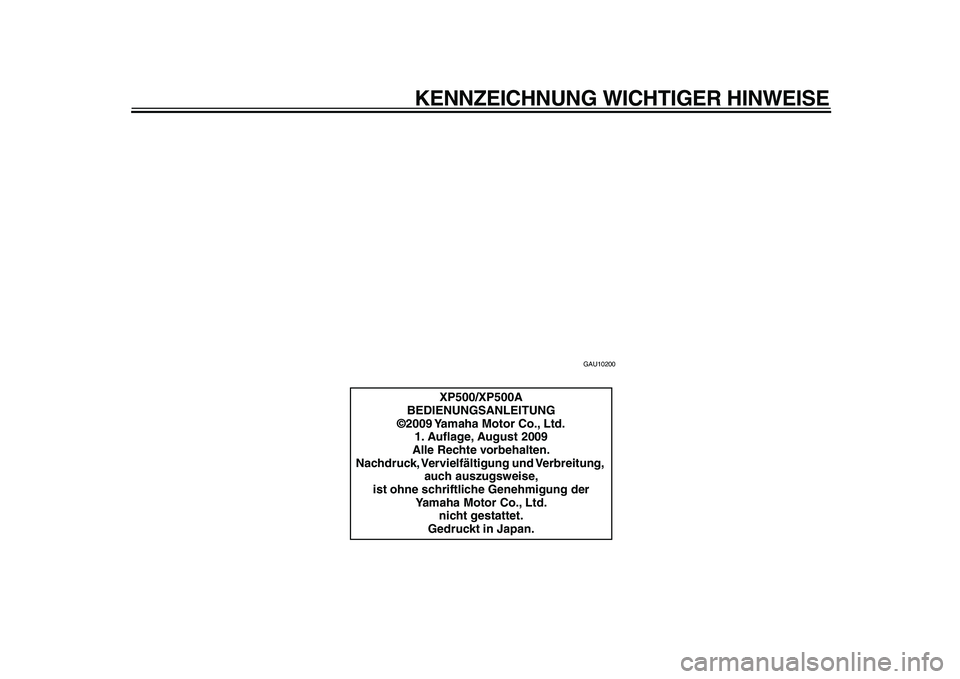

©2009 Yamaha Motor Co., Ltd.
1. Auflage, August 2009
Alle Rechte vorbehalten.
Nachdruck, Vervielfältigung und Verbreitung,
auch auszugsweise,
ist ohne schriftliche Genehmigung der
Yamaha Motor Co., Ltd.
nicht gestattet.
Gedruckt in Japan.
✼✧✯✴✦✴✣ ✥

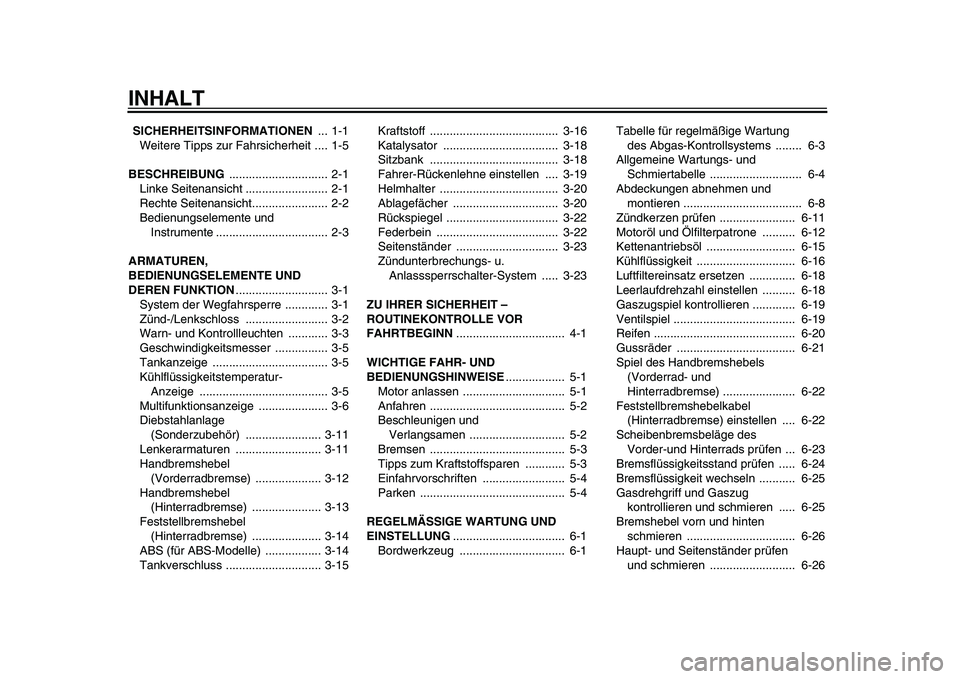

INHALT

SICHERHEITSINFORMATIONEN
... 1-1
Weitere Tipps zur Fahrsicherheit .... 1-5
BESCHREIBUNG
.............................. 2-1
Linke Seitenansicht ......................... 2-1
Rechte Seitenansicht....................... 2-2
Bedienungselemente und
Instrumente .................................. 2-3
ARMATUREN,
BEDIENUNGSELEMENTE UND
DEREN FUNKTION
............................ 3-1
System der Wegfahrsperre ............. 3-1
Zünd-/Lenkschloss ......................... 3-2
Warn- und Kontrollleuchten ............ 3-3
Geschwindigkeitsmesser ................ 3-5
Tankanzeige ................................... 3-5
Kühlflüssigkeitstemperatur-
Anzeige ....................................... 3-5
Multifunktionsanzeige ..................... 3-6
Diebstahlanlage
(Sonderzubehör) ....................... 3-11
Lenkerarmaturen .......................... 3-11
Handbremshebel
(Vorderradbremse) .................... 3-12
Handbremshebel
(Hinterradbremse) ..................... 3-13
Feststellbremshebel
(Hinterradbremse) ..................... 3-14
ABS (für ABS-Modelle) ................. 3-14
Tankverschluss ............................. 3-15Kraftstoff ....................................... 3-16
Katalysator ................................... 3-18
Sitzbank ....................................... 3-18
Fahrer-Rückenlehne einstellen .... 3-19
Helmhalter .................................... 3-20
Ablagefächer ................................ 3-20
Rückspiegel .................................. 3-22
Federbein ..................................... 3-22
Seitenständer ............................... 3-23
Zündunterbrechungs- u.
Anlasssperrschalter-System ..... 3-23
ZU IHRER SICHERHEIT –
ROUTINEKONTROLLE VOR
FAHRTBEGINN
................................. 4-1
WICHTIGE FAHR- UND
BEDIENUNGSHINWEISE
.................. 5-1
Motor anlassen ............................... 5-1
Anfahren ......................................... 5-2
Beschleunigen und
Verlangsamen ............................. 5-2
Bremsen ......................................... 5-3
Tipps zum Kraftstoffsparen ............ 5-3
Einfahrvorschriften ......................... 5-4
Parken ............................................ 5-4
REGELMÄSSIGE WARTUNG UND
EINSTELLUNG
.................................. 6-1
Bordwerkzeug ................................ 6-1Tabelle für regelmäßige Wartung
des Abgas-Kontrollsystems ........ 6-3
Allgemeine Wartungs- und
Schmiertabelle ............................ 6-4
Abdeckungen abnehmen und
montieren .................................... 6-8
Zündkerzen prüfen ....................... 6-11
Motoröl und Ölfilterpatrone .......... 6-12
Kettenantriebsöl ........................... 6-15
Kühlflüssigkeit .............................. 6-16
Luftfiltereinsatz ersetzen .............. 6-18
Leerlaufdrehzahl einstellen .......... 6-18
Gaszugspiel kontrollieren ............. 6-19
Ventilspiel ..................................... 6-19
Reifen ........................................... 6-20
Gussräder .................................... 6-21
Spiel des Handbremshebels
(Vorderrad- und
Hinterradbremse) ...................... 6-22
Feststellbremshebelkabel
(Hinterradbremse) einstellen .... 6-22
Scheibenbremsbeläge des
Vorder-und Hinterrads prüfen ... 6-23
Bremsflüssigkeitsstand prüfen ..... 6-24
Bremsflüssigkeit wechseln ........... 6-25
Gasdrehgriff und Gaszug
kontrollieren und schmieren ..... 6-25
Bremshebel vorn und hinten
schmieren ................................. 6-26
Haupt- und Seitenständer prüfen
und schmieren .......................... 6-26
✼✧✯✴✦✴✣ ✤




INHALT

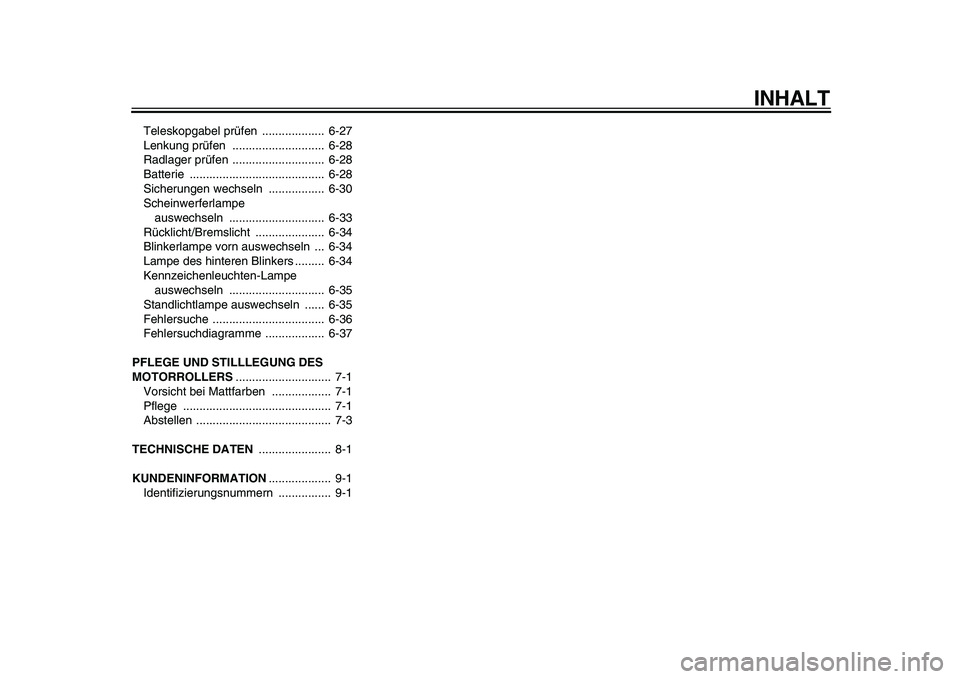

Teleskopgabel prüfen ................... 6-27
Lenkung prüfen ............................ 6-28
Radlager prüfen ............................ 6-28
Batterie ......................................... 6-28
Sicherungen wechseln ................. 6-30
Scheinwerferlampe
auswechseln ............................. 6-33
Rücklicht/Bremslicht ..................... 6-34
Blinkerlampe vorn auswechseln ... 6-34
Lampe des hinteren Blinkers ......... 6-34
Kennzeichenleuchten-Lampe
auswechseln ............................. 6-35
Standlichtlampe auswechseln ...... 6-35
Fehlersuche .................................. 6-36
Fehlersuchdiagramme .................. 6-37
PFLEGE UND STILLLEGUNG DES
MOTORROLLERS
............................. 7-1
Vorsicht bei Mattfarben .................. 7-1
Pflege ............................................. 7-1
Abstellen ......................................... 7-3
TECHNISCHE DATEN
...................... 8-1
KUNDENINFORMATION
................... 9-1
Identifizierungsnummern ................ 9-1
✼✧✯✴✦✴✣ ✥




1-1
1

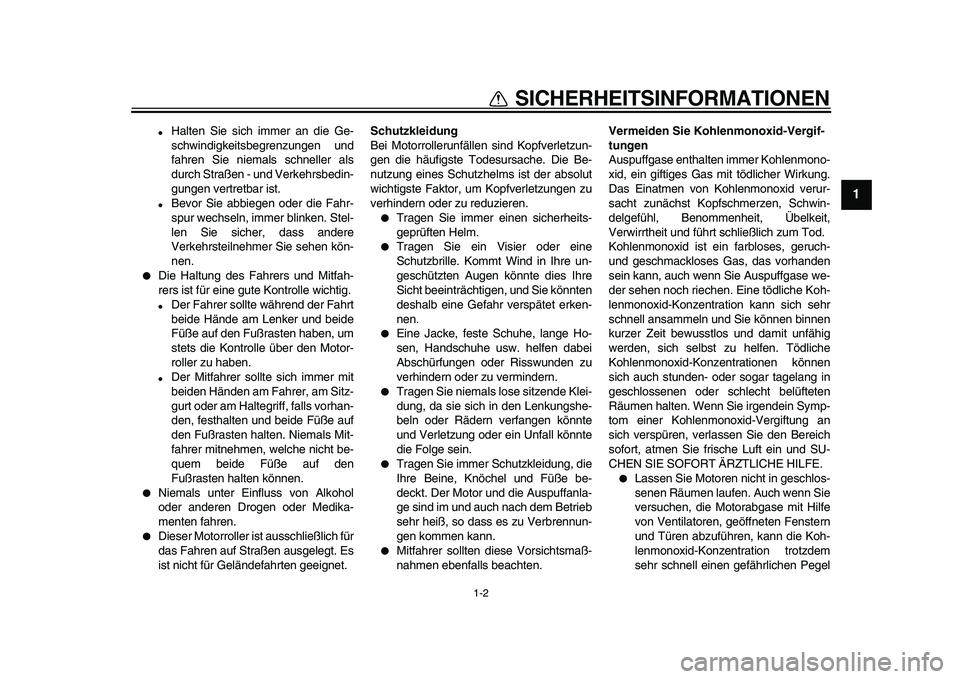

SICHERHEITSINFORMATIONEN
GAU10264

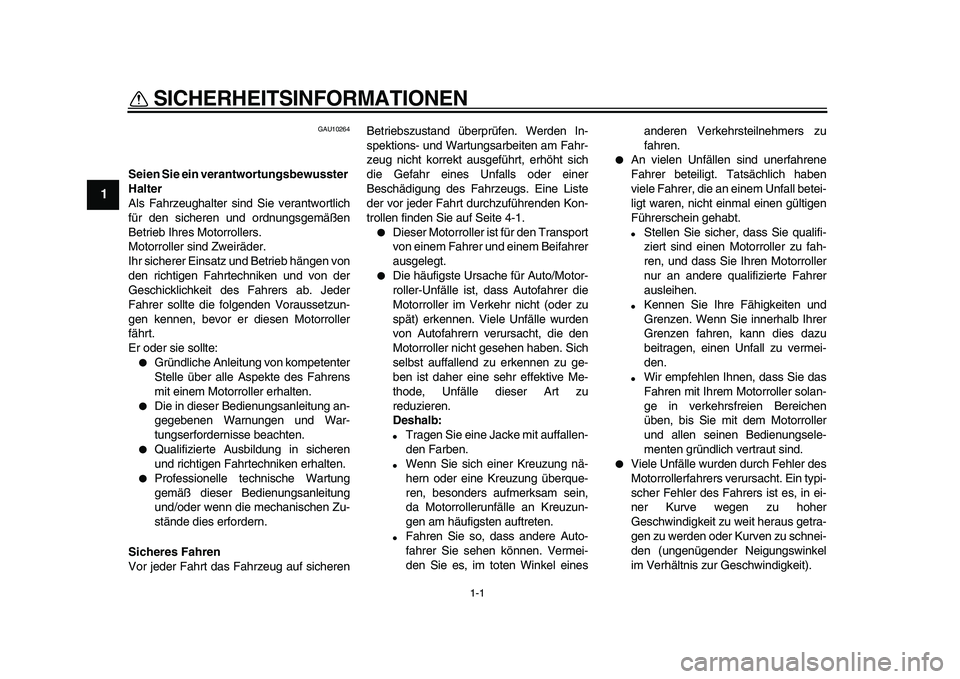

Seien Sie ein verantwortungsbewusster
Halter
Als Fahrzeughalter sind Sie verantwortlich
für den sicheren und ordnungsgemäßen
Betrieb Ihres Motorrollers.
Motorroller sind Zweiräder.
Ihr sicherer Einsatz und Betrieb hängen von
den richtigen Fahrtechniken und von der
Geschicklichkeit des Fahrers ab. Jeder
Fahrer sollte die folgenden Voraussetzun-
gen kennen, bevor er diesen Motorroller
fährt.
Er oder sie sollte:

Gründliche Anleitung von kompetenter
Stelle über alle Aspekte des Fahrens
mit einem Motorroller erhalten.

Die in dieser Bedienungsanleitung an-
gegebenen Warnungen und War-
tungserfordernisse beachten.

Qualifizierte Ausbildung in sicheren
und richtigen Fahrtechniken erhalten.

Professionelle technische Wartung
gemäß dieser Bedienungsanleitung
und/oder wenn die mechanischen Zu-
stände dies erfordern.
Sicheres Fahren
Vor jeder Fahrt das Fahrzeug auf sicherenBetriebszustand überprüfen. Werden In-
spektions- und Wartungsarbeiten am Fahr-
zeug nicht korrekt ausgeführt, erhöht sich
die Gefahr eines Unfalls oder einer
Beschädigung des Fahrzeugs. Eine Liste
der vor jeder Fahrt durchzuführenden Kon-
trollen finden Sie auf Seite 4-1.

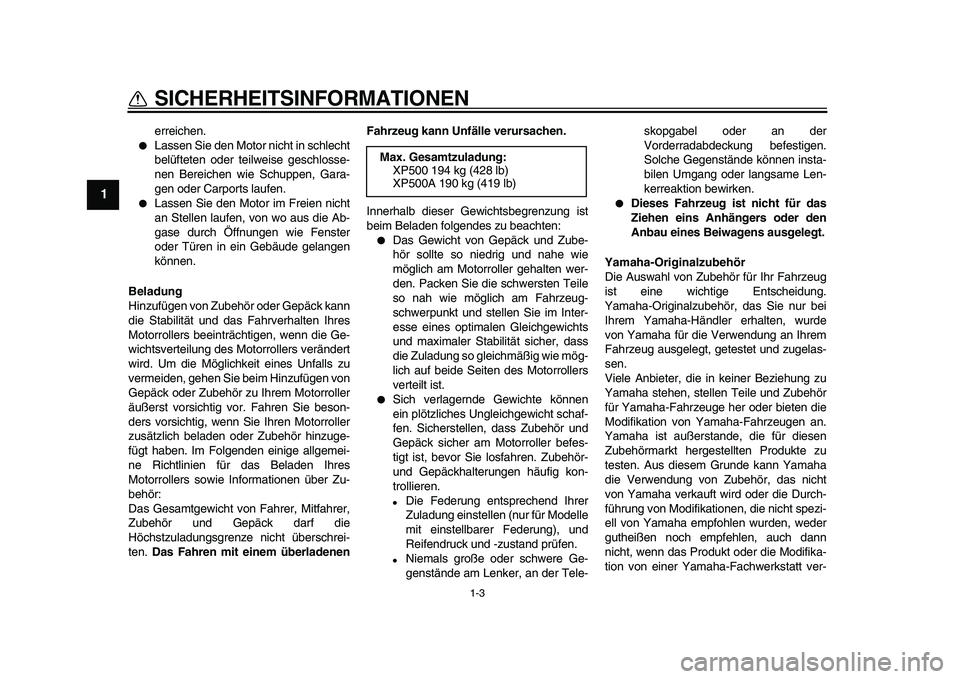

Dieser Motorroller ist für den Transport
von einem Fahrer und einem Beifahrer
ausgelegt.

Die häufigste Ursache für Auto/Motor-
roller-Unfälle ist, dass Autofahrer die
Motorroller im Verkehr nicht (oder zu
spät) erkennen. Viele Unfälle wurden
von Autofahrern verursacht, die den
Motorroller nicht gesehen haben. Sich
selbst auffallend zu erkennen zu ge-
ben ist daher eine sehr effektive Me-
thode, Unfälle dieser Art zu
reduzieren.
Deshalb:

Tragen Sie eine Jacke mit auffallen-
den Farben.

Wenn Sie sich einer Kreuzung nä-
hern oder eine Kreuzung überque-
ren, besonders aufmerksam sein,
da Motorrollerunfälle an Kreuzun-
gen am häufigsten auftreten.

Fahren Sie so, dass andere Auto-
fahrer Sie sehen können. Vermei-
den Sie es, im toten Winkel einesanderen Verkehrsteilnehmers zu
fahren.

An vielen Unfällen sind unerfahrene
Fahrer beteiligt. Tatsächlich haben
viele Fahrer, die an einem Unfall betei-
ligt waren, nicht einmal einen gültigen
Führerschein gehabt.

Stellen Sie sicher, dass Sie qualifi-
ziert sind einen Motorroller zu fah-
ren, und dass Sie Ihren Motorroller
nur an andere qualifizierte Fahrer
ausleihen.

Kennen Sie Ihre Fähigkeiten und
Grenzen. Wenn Sie innerhalb Ihrer
Grenzen fahren, kann dies dazu
beitragen, einen Unfall zu vermei-
den.

Wir empfehlen Ihnen, dass Sie das
Fahren mit Ihrem Motorroller solan-
ge in verkehrsfreien Bereichen
üben, bis Sie mit dem Motorroller
und allen seinen Bedienungsele-
menten gründlich vertraut sind.

Viele Unfälle wurden durch Fehler des
Motorrollerfahrers verursacht. Ein typi-
scher Fehler des Fahrers ist es, in ei-
ner Kurve wegen zu hoher
Geschwindigkeit zu weit heraus getra-
gen zu werden oder Kurven zu schnei-
den (ungenügender Neigungswinkel
im Verhältnis zur Geschwindigkeit).
✼✧✯✴✦✴✣ ✤




1-2
1
SICHERHEITSINFORMATIONEN

Halten Sie sich immer an die Ge-
schwindigkeitsbegrenzungen und
fahren Sie niemals schneller als
durch Straßen - und Verkehrsbedin-
gungen vertretbar ist.

Bevor Sie abbiegen oder die Fahr-
spur wechseln, immer blinken. Stel-
len Sie sicher, dass andere
Verkehrsteilnehmer Sie sehen kön-
nen.

Die Haltung des Fahrers und Mitfah-
rers ist für eine gute Kontrolle wichtig.

Der Fahrer sollte während der Fahrt
beide Hände am Lenker und beide
Füße auf den Fußrasten haben, um
stets die Kontrolle über den Motor-
roller zu haben.

Der Mitfahrer sollte sich immer mit
beiden Händen am Fahrer, am Sitz-
gurt oder am Haltegriff, falls vorhan-
den, festhalten und beide Füße auf
den Fußrasten halten. Niemals Mit-
fahrer mitnehmen, welche nicht be-
quem beide Füße auf den
Fußrasten halten können.

Niemals unter Einfluss von Alkohol
oder anderen Drogen oder Medika-
menten fahren.

Dieser Motorroller ist ausschließlich für
das Fahren auf Straßen ausgelegt. Es
ist nicht für Geländefahrten geeignet.
Schutzkleidung
Bei Motorrollerunfällen sind Kopfverletzun-
gen die häufigste Todesursache. Die Be-
nutzung eines Schutzhelms ist der absolut
wichtigste Faktor, um Kopfverletzungen zu
verhindern oder zu reduzieren.

Tragen Sie immer einen sicherheits-
geprüften Helm.

Tragen Sie ein Visier oder eine
Schutzbrille. Kommt Wind in Ihre un-
geschützten Augen könnte dies Ihre
Sicht beeinträchtigen, und Sie könnten
deshalb eine Gefahr verspätet erken-
nen.

Eine Jacke, feste Schuhe, lange Ho-
sen, Handschuhe usw. helfen dabei
Abschürfungen oder Risswunden zu
verhindern oder zu vermindern.

Tragen Sie niemals lose sitzende Klei-
dung, da sie sich in den Lenkungshe-
beln oder Rädern verfangen könnte
und Verletzung oder ein Unfall könnte
die Folge sein.

Tragen Sie immer Schutzkleidung, die
Ihre Beine, Knöchel und Füße be-
deckt. Der Motor und die Auspuffanla-
ge sind im und auch nach dem Betrieb
sehr heiß, so dass es zu Verbrennun-
gen kommen kann.

Mitfahrer sollten diese Vorsichtsmaß-
nahmen ebenfalls beachten.
Vermeiden Sie Kohlenmonoxid-Vergif-
tungen
Auspuffgase enthalten immer Kohlenmono-
xid, ein giftiges Gas mit tödlicher Wirkung.
Das Einatmen von Kohlenmonoxid verur-
sacht zunächst Kopfschmerzen, Schwin-
delgefühl, Benommenheit, Übelkeit,
Verwirrtheit und führt schließlich zum Tod.
Kohlenmonoxid ist ein farbloses, geruch-
und geschmackloses Gas, das vorhanden
sein kann, auch wenn Sie Auspuffgase we-
der sehen noch riechen. Eine tödliche Koh-
lenmonoxid-Konzentration kann sich sehr
schnell ansammeln und Sie können binnen
kurzer Zeit bewusstlos und damit unfähig
werden, sich selbst zu helfen. Tödliche
Kohlenmonoxid-Konzentrationen können
sich auch stunden- oder sogar tagelang in
geschlossenen oder schlecht belüfteten
Räumen halten. Wenn Sie irgendein Symp-
tom einer Kohlenmonoxid-Vergiftung an
sich verspüren, verlassen Sie den Bereich
sofort, atmen Sie frische Luft ein und SU-
CHEN SIE SOFORT ÄRZTLICHE HILFE.

Lassen Sie Motoren nicht in geschlos-
senen Räumen laufen. Auch wenn Sie
versuchen, die Motorabgase mit Hilfe
von Ventilatoren, geöffneten Fenstern
und Türen abzuführen, kann die Koh-
lenmonoxid-Konzentration trotzdem
sehr schnell einen gefährlichen Pegel
✼✧✯✴✦✴✣ ✥




1-3
1
SICHERHEITSINFORMATIONEN
erreichen.

Lassen Sie den Motor nicht in schlecht
belüfteten oder teilweise geschlosse-
nen Bereichen wie Schuppen, Gara-
gen oder Carports laufen.

Lassen Sie den Motor im Freien nicht
an Stellen laufen, von wo aus die Ab-
gase durch Öffnungen wie Fenster
oder Türen in ein Gebäude gelangen
können.
Beladung
Hinzufügen von Zubehör oder Gepäck kann
die Stabilität und das Fahrverhalten Ihres
Motorrollers beeinträchtigen, wenn die Ge-
wichtsverteilung des Motorrollers verändert
wird. Um die Möglichkeit eines Unfalls zu
vermeiden, gehen Sie beim Hinzufügen von
Gepäck oder Zubehör zu Ihrem Motorroller
äußerst vorsichtig vor. Fahren Sie beson-
ders vorsichtig, wenn Sie Ihren Motorroller
zusätzlich beladen oder Zubehör hinzuge-
fügt haben. Im Folgenden einige allgemei-
ne Richtlinien für das Beladen Ihres
Motorrollers sowie Informationen über Zu-
behör:
Das Gesamtgewicht von Fahrer, Mitfahrer,
Zubehör und Gepäck darf die
Höchstzuladungsgrenze nicht überschrei-
ten.
Das Fahren mit einem überladenenFahrzeug kann Unfälle verursachen.
Innerhalb dieser Gewichtsbegrenzung ist
beim Beladen folgendes zu beachten:


Das Gewicht von Gepäck und Zube-
hör sollte so niedrig und nahe wie
möglich am Motorroller gehalten wer-
den. Packen Sie die schwersten Teile
so nah wie möglich am Fahrzeug-
schwerpunkt und stellen Sie im Inter-
esse eines optimalen Gleichgewichts
und maximaler Stabilität sicher, dass
die Zuladung so gleichmäßig wie mög-
lich auf beide Seiten des Motorrollers
verteilt ist.

Sich verlagernde Gewichte können
ein plötzliches Ungleichgewicht schaf-
fen. Sicherstellen, dass Zubehör und
Gepäck sicher am Motorroller befes-
tigt ist, bevor Sie losfahren. Zubehör-
und Gepäckhalterungen häufig kon-
trollieren.

Die Federung entsprechend Ihrer
Zuladung einstellen (nur für Modelle
mit einstellbarer Federung), und
Reifendruck und -zustand prüfen.

Niemals große oder schwere Ge-
genstände am Lenker, an der Tele-skopgabel oder an der
Vorderradabdeckung befestigen.
Solche Gegenstände können insta-
bilen Umgang oder langsame Len-
kerreaktion bewirken.

Dieses Fahrzeug ist nicht für das
Ziehen eins Anhängers oder den
Anbau eines Beiwagens ausgelegt.
Yamaha-Originalzubehör
Die Auswahl von Zubehör für Ihr Fahrzeug
ist eine wichtige Entscheidung.
Yamaha-Originalzubehör, das Sie nur bei
Ihrem Yamaha-Händler erhalten, wurde
von Yamaha für die Verwendung an Ihrem
Fahrzeug ausgelegt, getestet und zugelas-
sen.
Viele Anbieter, die in keiner Beziehung zu
Yamaha stehen, stellen Teile und Zubehör
für Yamaha-Fahrzeuge her oder bieten die
Modifikation von Yamaha-Fahrzeugen an.
Yamaha ist außerstande, die für diesen
Zubehörmarkt hergestellten Produkte zu
testen. Aus diesem Grunde kann Yamaha
die Verwendung von Zubehör, das nicht
von Yamaha verkauft wird oder die Durch-
führung von Modifikationen, die nicht spezi-
ell von Yamaha empfohlen wurden, weder
gutheißen noch empfehlen, auch dann
nicht, wenn das Produkt oder die Modifika-
tion von einer Yamaha-Fachwerkstatt ver-
Max. Gesamtzuladung:
XP500 194 kg (428 lb)
XP500A 190 kg (419 lb)
✼✧✯✴✦✴✣ ✦
