YAMAHA TMAX 2010 Manuale duso (in Italian)

USO E MANUTENZIONE
4B5-28199-H3
XP500A
XP500
Leggere attentamente questo manuale prima di utilizzare
questo veicolo.
✶❏❂❊❂✰
❆❍
✤   !

HAU26945
Leggere attentamente questo manuale prima di utilizzare questo veicolo. Questo manuale dovrebbe accompa-
gnare il veicolo se viene venduto.

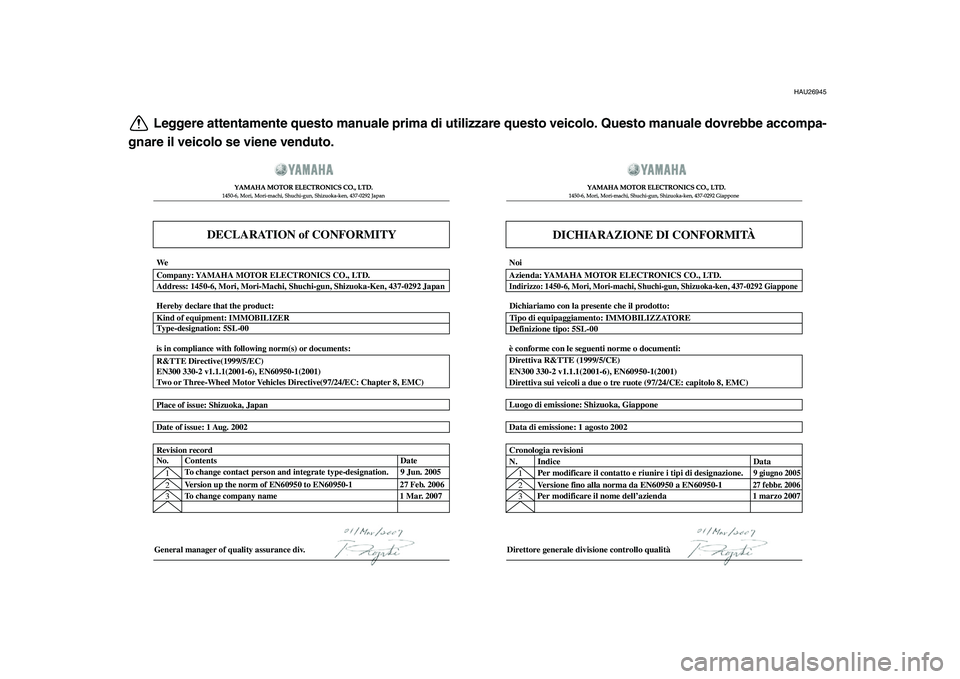

DECLARATION of CONFORMITY
YAMAHA MOTOR ELECTRONICS CO., LTD.1450-6, Mori, Mori-machi, Shuchi-gun, Shizuoka-ken, 437-0292 Japan
General manager of quality assurance div.
DICHIARAZIONE DI CONFORMITÀ
YAMAHA MOTOR ELECTRONICS CO., LTD.
1450-6, Mori, Mori-machi, Shuchi-gun, Shizuoka-ken, 437-0292 Giappone
Direttore generale divisione controllo qualità
1
Version up the norm of EN60950 to EN60950-1
To change company name27 Feb. 2006
1 Mar. 2007
2
3Revision record
No. Contents Date
To change contact person and integrate type-designation. 9 Jun. 2005
1
Versione fino alla norma da EN60950 a EN60950-1
Per modificare il nome dell’azienda
27 febbr. 20061 marzo 2007
2
3 Cronologia revisioni
N. Indice Data
Per modificare il contatto e riunire i tipi di designazione.
9 giugno 2005
Date of issue: 1 Aug. 2002
Data di emissione: 1 agosto 2002
Place of issue: Shizuoka, Japan
Luogo di emissione: Shizuoka, Giappone
R&TTE Directive(1999/5/EC)
EN300 330-2 v1.1.1(2001-6), EN60950-1(2001)
Two or Three-Wheel Motor Vehicles Directive(97/24/EC: Chapter 8, EMC) is in compliance with following norm(s) or documents:
Direttiva R&TTE (1999/5/CE)
EN300 330-2 v1.1.1(2001-6), EN60950-1(2001)
Direttiva sui veicoli a due o tre ruote (97/24/CE: capitolo 8, EMC) è conforme con le seguenti norme o documenti:
Kind of equipment: IMMOBILIZER
Type-designation: 5SL-00 Hereby declare that the product:
Tipo di equipaggiamento: IMMOBILIZZATORE
Definizione tipo: 5SL-00 Dichiariamo con la presente che il prodotto:
Company: YAMAHA MOTOR ELECTRONICS CO., LTD.
Address: 1450-6, Mori, Mori-Machi, Shuchi-gun, Shizuoka-Ken, 437-0292 JapanWe
Azienda: YAMAHA MOTOR ELECTRONICS CO., LTD.Indirizzo: 1450-6, Mori, Mori-machi, Shuchi-gun, Shizuoka-ken, 437-0292 GiapponeNoi
✲❑❍✵❖❊
✵ ✤

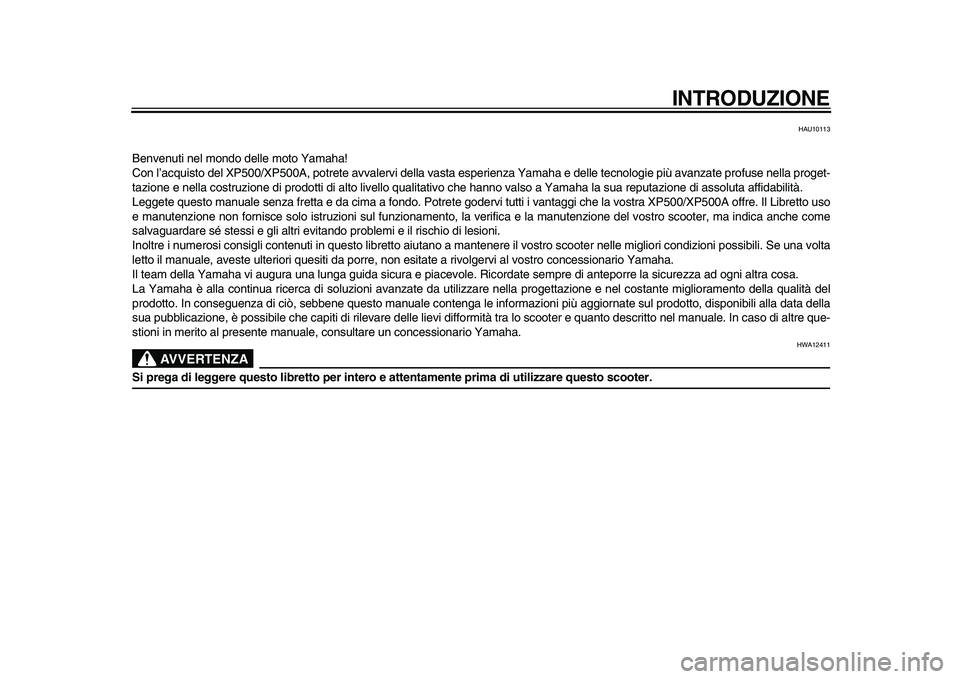

INTRODUZIONE
HAU10113
Benvenuti nel mondo delle moto Yamaha!
Con l’acquisto del XP500/XP500A, potrete avvalervi della vasta esperienza Yamaha e delle tecnologie più avanzate profuse nella proget-
tazione e nella costruzione di prodotti di alto livello qualitativo che hanno valso a Yamaha la sua reputazione di assoluta affidabilità.
Leggete questo manuale senza fretta e da cima a fondo. Potrete godervi tutti i vantaggi che la vostra XP500/XP500A offre. Il Libretto uso
e manutenzione non fornisce solo istruzioni sul funzionamento, la verifica e la manutenzione del vostro scooter, ma indica anche come
salvaguardare sé stessi e gli altri evitando problemi e il rischio di lesioni.
Inoltre i numerosi consigli contenuti in questo libretto aiutano a mantenere il vostro scooter nelle migliori condizioni possibili. Se una volta
letto il manuale, aveste ulteriori quesiti da porre, non esitate a rivolgervi al vostro concessionario Yamaha.
Il team della Yamaha vi augura una lunga guida sicura e piacevole. Ricordate sempre di anteporre la sicurezza ad ogni altra cosa.
La Yamaha è alla continua ricerca di soluzioni avanzate da utilizzare nella progettazione e nel costante miglioramento della qualità del
prodotto. In conseguenza di ciò, sebbene questo manuale contenga le informazioni più aggiornate sul prodotto, disponibili alla data della
sua pubblicazione, è possibile che capiti di rilevare delle lievi difformità tra lo scooter e quanto descritto nel manuale. In caso di altre que-
stioni in merito al presente manuale, consultare un concessionario Yamaha.
AVVERTENZA

HWA12411
Si prega di leggere questo libretto per intero e attentamente prima di utilizzare questo scooter.
✼✧✯✵✦✵✣ ✤

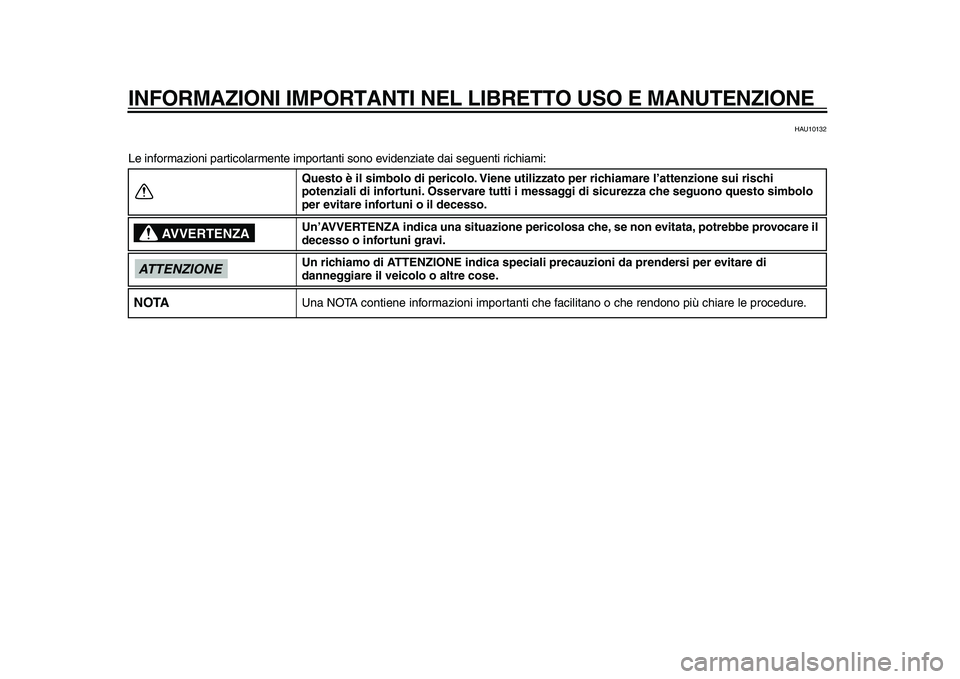

INFORMAZIONI IMPORTANTI NEL LIBRETTO USO E MANUTENZIONE
HAU10132
Le informazioni particolarmente importanti sono evidenziate dai seguenti richiami:
Questo è il simbolo di pericolo. Viene utilizzato per richiamare l’attenzione sui rischi
potenziali di infortuni. Osservare tutti i messaggi di sicurezza che seguono questo simbolo
per evitare infortuni o il decesso.
Un’AVVERTENZA indica una situazione pericolosa che, se non evitata, potrebbe provocare il
decesso o infortuni gravi.
Un richiamo di ATTENZIONE indica speciali precauzioni da prendersi per evitare di
danneggiare il veicolo o altre cose.
Una NOTA contiene informazioni importanti che facilitano o che rendono più chiare le procedure.
AVVERTENZA
ATTENZIONENOTA
✼✧✯✵✦✵✣ ✤

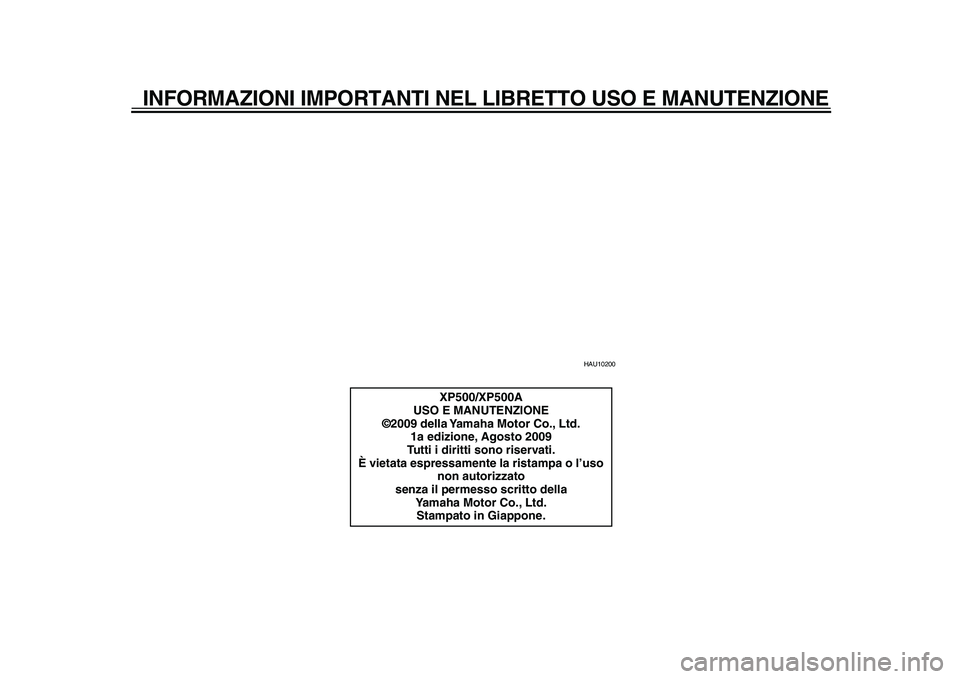

INFORMAZIONI IMPORTANTI NEL LIBRETTO USO E MANUTENZIONE
HAU10200
XP500/XP500A
USO E MANUTENZIONE
©2009 della Yamaha Motor Co., Ltd.
1a edizione, Agosto 2009
Tutti i diritti sono riservati.
È vietata espressamente la ristampa o l’uso
non autorizzato
senza il permesso scritto della
Yamaha Motor Co., Ltd.
Stampato in Giappone.
✼✧✯✵✦✵✣ ✥

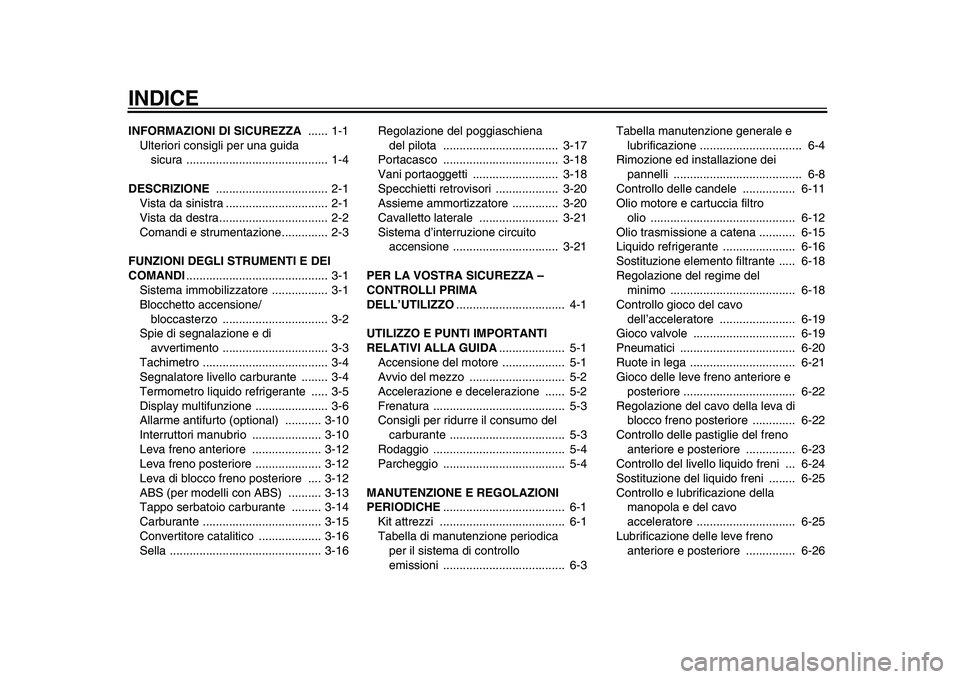

INDICE
INFORMAZIONI DI SICUREZZA
...... 1-1
Ulteriori consigli per una guida
sicura ........................................... 1-4
DESCRIZIONE
.................................. 2-1
Vista da sinistra ............................... 2-1
Vista da destra................................. 2-2
Comandi e strumentazione.............. 2-3
FUNZIONI DEGLI STRUMENTI E DEI
COMANDI
........................................... 3-1
Sistema immobilizzatore ................. 3-1
Blocchetto accensione/
bloccasterzo ................................ 3-2
Spie di segnalazione e di
avvertimento ................................ 3-3
Tachimetro ...................................... 3-4
Segnalatore livello carburante ........ 3-4
Termometro liquido refrigerante ..... 3-5
Display multifunzione ...................... 3-6
Allarme antifurto (optional) ........... 3-10
Interruttori manubrio ..................... 3-10
Leva freno anteriore ..................... 3-12
Leva freno posteriore .................... 3-12
Leva di blocco freno posteriore .... 3-12
ABS (per modelli con ABS) .......... 3-13
Tappo serbatoio carburante ......... 3-14
Carburante .................................... 3-15
Convertitore catalitico ................... 3-16
Sella .............................................. 3-16Regolazione del poggiaschiena
del pilota ................................... 3-17
Portacasco ................................... 3-18
Vani portaoggetti .......................... 3-18
Specchietti retrovisori ................... 3-20
Assieme ammortizzatore .............. 3-20
Cavalletto laterale ........................ 3-21
Sistema d’interruzione circuito
accensione ................................ 3-21
PER LA VOSTRA SICUREZZA –
CONTROLLI PRIMA
DELL’UTILIZZO
................................. 4-1
UTILIZZO E PUNTI IMPORTANTI
RELATIVI ALLA GUIDA
.................... 5-1
Accensione del motore ................... 5-1
Avvio del mezzo ............................. 5-2
Accelerazione e decelerazione ...... 5-2
Frenatura ........................................ 5-3
Consigli per ridurre il consumo del
carburante ................................... 5-3
Rodaggio ........................................ 5-4
Parcheggio ..................................... 5-4
MANUTENZIONE E REGOLAZIONI
PERIODICHE
..................................... 6-1
Kit attrezzi ...................................... 6-1
Tabella di manutenzione periodica
per il sistema di controllo
emissioni ..................................... 6-3Tabella manutenzione generale e
lubrificazione ............................... 6-4
Rimozione ed installazione dei
pannelli ....................................... 6-8
Controllo delle candele ................ 6-11
Olio motore e cartuccia filtro
olio ............................................ 6-12
Olio trasmissione a catena ........... 6-15
Liquido refrigerante ...................... 6-16
Sostituzione elemento filtrante ..... 6-18
Regolazione del regime del
minimo ...................................... 6-18
Controllo gioco del cavo
dell’acceleratore ....................... 6-19
Gioco valvole ............................... 6-19
Pneumatici ................................... 6-20
Ruote in lega ................................ 6-21
Gioco delle leve freno anteriore e
posteriore .................................. 6-22
Regolazione del cavo della leva di
blocco freno posteriore ............. 6-22
Controllo delle pastiglie del freno
anteriore e posteriore ............... 6-23
Controllo del livello liquido freni ... 6-24
Sostituzione del liquido freni ........ 6-25
Controllo e lubrificazione della
manopola e del cavo
acceleratore .............................. 6-25
Lubrificazione delle leve freno
anteriore e posteriore ............... 6-26
✼✧✯✵✦✵✣ ✤

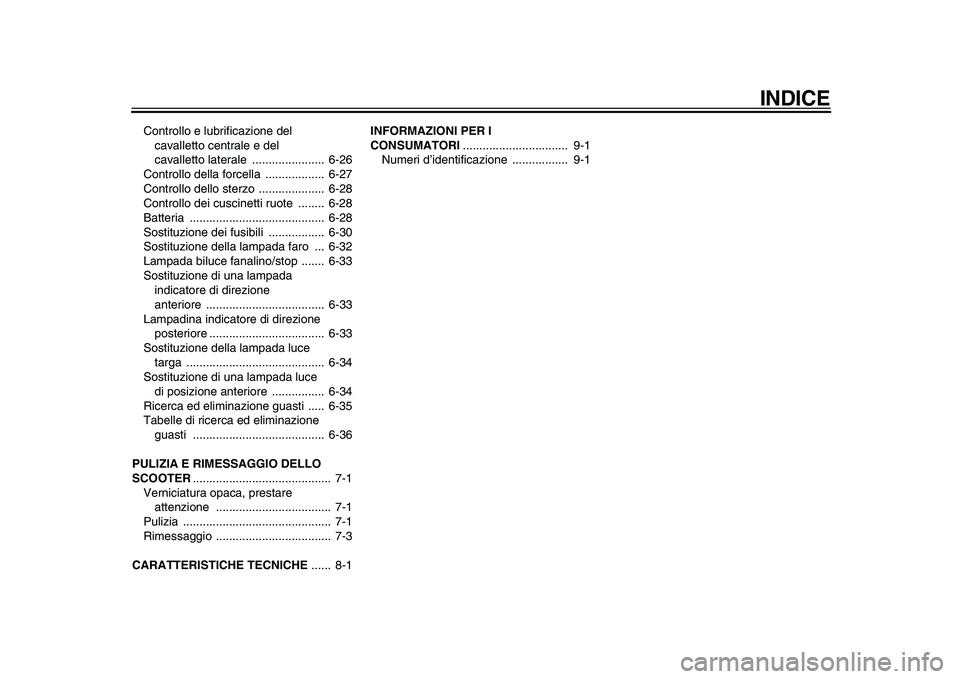

INDICE
Controllo e lubrificazione del
cavalletto centrale e del
cavalletto laterale ...................... 6-26
Controllo della forcella .................. 6-27
Controllo dello sterzo .................... 6-28
Controllo dei cuscinetti ruote ........ 6-28
Batteria ......................................... 6-28
Sostituzione dei fusibili ................. 6-30
Sostituzione della lampada faro ... 6-32
Lampada biluce fanalino/stop ....... 6-33
Sostituzione di una lampada
indicatore di direzione
anteriore .................................... 6-33
Lampadina indicatore di direzione
posteriore ................................... 6-33
Sostituzione della lampada luce
targa .......................................... 6-34
Sostituzione di una lampada luce
di posizione anteriore ................ 6-34
Ricerca ed eliminazione guasti ..... 6-35
Tabelle di ricerca ed eliminazione
guasti ........................................ 6-36
PULIZIA E RIMESSAGGIO DELLO
SCOOTER
.......................................... 7-1
Verniciatura opaca, prestare
attenzione ................................... 7-1
Pulizia ............................................. 7-1
Rimessaggio ................................... 7-3
CARATTERISTICHE TECNICHE
...... 8-1
INFORMAZIONI PER I
CONSUMATORI
................................ 9-1
Numeri d’identificazione ................. 9-1
✼✧✯✵✦✵✣ ✥




1-1
1

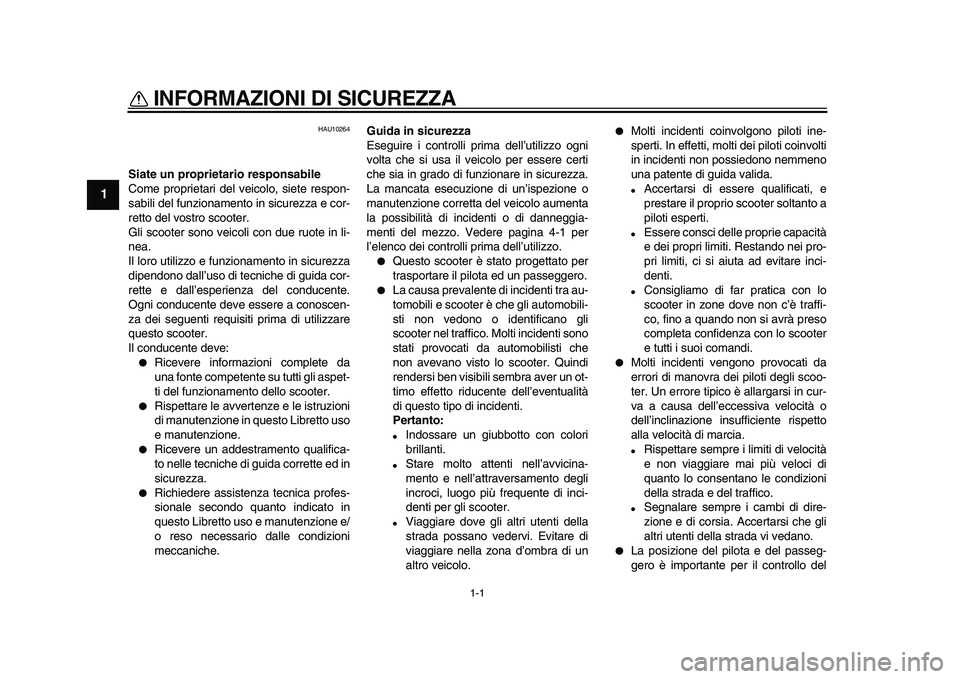

INFORMAZIONI DI SICUREZZA
HAU10264
Siate un proprietario responsabile
Come proprietari del veicolo, siete respon-
sabili del funzionamento in sicurezza e cor-
retto del vostro scooter.
Gli scooter sono veicoli con due ruote in li-
nea.
Il loro utilizzo e funzionamento in sicurezza
dipendono dall’uso di tecniche di guida cor-
rette e dall’esperienza del conducente.
Ogni conducente deve essere a conoscen-
za dei seguenti requisiti prima di utilizzare
questo scooter.
Il conducente deve:

Ricevere informazioni complete da
una fonte competente su tutti gli aspet-
ti del funzionamento dello scooter.

Rispettare le avvertenze e le istruzioni
di manutenzione in questo Libretto uso
e manutenzione.

Ricevere un addestramento qualifica-
to nelle tecniche di guida corrette ed in
sicurezza.

Richiedere assistenza tecnica profes-
sionale secondo quanto indicato in
questo Libretto uso e manutenzione e/
o reso necessario dalle condizioni
meccaniche.
Guida in sicurezza
Eseguire i controlli prima dell’utilizzo ogni
volta che si usa il veicolo per essere certi
che sia in grado di funzionare in sicurezza.
La mancata esecuzione di un’ispezione o
manutenzione corretta del veicolo aumenta
la possibilità di incidenti o di danneggia-
menti del mezzo. Vedere pagina 4-1 per
l’elenco dei controlli prima dell’utilizzo.

Questo scooter è stato progettato per
trasportare il pilota ed un passeggero.

La causa prevalente di incidenti tra au-
tomobili e scooter è che gli automobili-
sti non vedono o identificano gli
scooter nel traffico. Molti incidenti sono
stati provocati da automobilisti che
non avevano visto lo scooter. Quindi
rendersi ben visibili sembra aver un ot-
timo effetto riducente dell’eventualità
di questo tipo di incidenti.
Pertanto:

Indossare un giubbotto con colori
brillanti.

Stare molto attenti nell’avvicina-
mento e nell’attraversamento degli
incroci, luogo più frequente di inci-
denti per gli scooter.

Viaggiare dove gli altri utenti della
strada possano vedervi. Evitare di
viaggiare nella zona d’ombra di un
altro veicolo.

Molti incidenti coinvolgono piloti ine-
sperti. In effetti, molti dei piloti coinvolti
in incidenti non possiedono nemmeno
una patente di guida valida.

Accertarsi di essere qualificati, e
prestare il proprio scooter soltanto a
piloti esperti.

Essere consci delle proprie capacità
e dei propri limiti. Restando nei pro-
pri limiti, ci si aiuta ad evitare inci-
denti.

Consigliamo di far pratica con lo
scooter in zone dove non c’è traffi-
co, fino a quando non si avrà preso
completa confidenza con lo scooter
e tutti i suoi comandi.

Molti incidenti vengono provocati da
errori di manovra dei piloti degli scoo-
ter. Un errore tipico è allargarsi in cur-
va a causa dell’eccessiva velocità o
dell’inclinazione insufficiente rispetto
alla velocità di marcia.

Rispettare sempre i limiti di velocità
e non viaggiare mai più veloci di
quanto lo consentano le condizioni
della strada e del traffico.

Segnalare sempre i cambi di dire-
zione e di corsia. Accertarsi che gli
altri utenti della strada vi vedano.

La posizione del pilota e del passeg-
gero è importante per il controllo del
✼✧✯✵✦✵✣ ✤




1-2
1
INFORMAZIONI DI SICUREZZA
mezzo.

Durante la marcia, per mantenere il
controllo dello scooter il pilota deve
tenere entrambe le mani sul manu-
brio ed entrambi i piedi sui poggia-
piedi.

Il passeggero deve tenersi sempre
con entrambe le mani al pilota, alla
cinghia sella o alla maniglia, se pre-
sente, e tenere entrambi i piedi sui
poggiapiedi passeggero. Non tra-
sportare mai un passeggero se non
è in grado di posizionare fermamen-
te entrambi i piedi sui poggiapiedi
passeggero.

Non guidare mai sotto l’influsso di al-
cool o droghe.

Questo scooter è progettato esclusiva-
mente per l’utilizzo su strada. Non è
adatto per l’utilizzo fuori strada.
Accessori di sicurezza
La maggior parte dei decessi negli incidenti
di scooter è dovuta a lesioni alla testa. L’uso
di un casco è il fattore più importante nella
prevenzione o nella riduzione di lesioni alla
testa.

Utilizzare sempre un casco omologa-
to.

Portare una visiera o occhiali. Il vento
sugli occhi non protetti potrebbe cau-sare una riduzione della visibilità e ri-
tardare la percezione di un pericolo.

L’utilizzo di un giubbotto, scarpe robu-
ste, pantaloni, guanti ecc. è molto utile
a prevenire o ridurre abrasioni o lace-
razioni.

Non indossare mai abiti svolazzanti,
potrebbero infilarsi nelle leve di co-
mando o nelle ruote e provocare lesio-
ni o incidenti.

Indossare sempre un vestiario protetti-
vo che copra le gambe, le caviglie ed i
piedi. Il motore o l’impianto di scarico
si scaldano molto durante o dopo il
funzionamento e possono provocare
scottature.

Anche il passeggero deve rispettare le
precauzioni di cui sopra.
Evitare l’avvelenamento da monossido
di carbonio
Tutti i gas di scarico dei motori contengono
monossido di carbonio, un gas letale. L’in-
spirazione di monossido di carbonio può
provocare mal di testa, capogiri, sonnolen-
za, nausea, confusione, ed eventualmente
il decesso.
Il monossido di carbonio è un gas incolore,
inodore, insapore che può essere presente
anche se non si vedono i gas di scarico del
motore o non se ne sente l’odore. Livellimortali di monossido di carbonio possono
accumularsi rapidamente e possono so-
praffare rapidamente e impedire di salvarsi.
Inoltre, livelli mortali di monossido di carbo-
nio possono persistere per ore o giorni in
ambienti chiusi o scarsamente ventilati. Se
si percepiscono sintomi di avvelenamento
da monossido di carbonio, lasciare imme-
diatamente l’ambiente, andare all’aria fre-
sca e RICHIEDERE L’INTERVENTO DI UN
MEDICO.

Non far funzionare il motore al chiuso.
Anche se si cerca di dissipare i gas di
scarico del motore con ventilatori o
aprendo finestre e porte, il monossido
di carbonio può raggiungere rapida-
mente livelli pericolosi.

Non fare funzionare il motore in am-
bienti con scarsa ventilazione o par-
zialmente chiusi, come capannoni,
garage o tettoie per auto.

Non fare funzionare il motore all’aper-
to dove i gas di scarico del motore pos-
sono penetrare negli edifici circostanti
attraverso aperture quali finestre e
porte.
Carico
L’aggiunta di accessori o di carichi allo sco-
oter può influire negativamente sulla stabili-
tà e l’uso, se cambia la distribuzione dei
✼✧✯✵✦✵✣ ✥




1-3
1
INFORMAZIONI DI SICUREZZA
pesi dello scooter. Per evitare possibili inci-
denti, l’aggiunta di carichi o accessori allo
scooter va effettuata con estrema cautela.
Prestare la massima attenzione guidando
uno scooter a cui siano stati aggiunti carichi
o accessori. Di seguito, insieme alle infor-
mazioni sugli accessori, vengono elencate
alcune indicazioni generali da rispettare nel
caso in cui si trasporti del carico sullo scoo-
ter:
Il peso totale del pilota, del passeggero, de-
gli accessori e del carico non deve superare
il limite massimo di carico.
L’utilizzo di un
veicolo sovraccarico può provocare in-
cidenti.
Caricando il mezzo entro questi limiti, tene-
re presente quanto segue:

Tenere il peso del carico e degli acces-
sori il più basso ed il più vicino possibi-
le allo scooter. Fissare con cura gli
oggetti più pesanti il più vicino possibi-
le al centro del veicolo e accertarsi di
distribuire uniformemente il peso sui
due lati dello scooter per ridurre al mi-
nimo lo sbilanciamento o l’instabilità.

I carichi mobili possono provocare im-
provvisi sbilanciamenti. Accertarsi chegli accessori ed il carico siano ben fis-
sati allo scooter, prima di avviarlo.
Controllare frequentemente i supporti
degli accessori ed i dispositivi di fis-
saggio dei carichi.

Regolare correttamente la sospen-
sione in funzione del carico (solo
modelli con sospensioni regolabili),
e controllare le condizioni e la pres-
sione dei pneumatici.

Non attaccare al manubrio, alla for-
cella o al parafango anteriore ogget-
ti grandi o pesanti. Oggetti del
genere possono provocare instabili-
tà o ridurre la risposta dello sterzo.

Questo veicolo non è progettato per
trainare un carrello o per essere
collegato ad un sidecar.
Accessori originali Yamaha
La scelta degli accessori per il vostro veico-
lo è una decisione importante. Gli accessori
originali Yamaha, disponibili solo presso i
concessionari Yamaha, sono stati progetta-
ti, testati ed approvati da Yamaha per l’uti-
lizzo sul vostro veicolo.
Molte aziende che non hanno nessun rap-
porto commerciale con Yamaha producono
parti ed accessori oppure offrono altre mo-
difiche per i veicoli Yamaha. Yamaha non è
in grado di testare i prodotti realizzati daqueste aziende aftermarket. Pertanto
Yamaha non può approvare o consigliare
l’uso di accessori non venduti da Yamaha o
di modifiche non consigliate specificata-
mente da Yamaha, anche se venduti ed in-
stallati da un concessionario Yamaha.
Parti, accessori e modifiche aftermarket
Mentre si possono trovare prodotti after-
market simili nel design e nella qualità agli
accessori originali Yamaha, ci sono alcuni
accessori o modifiche aftermarket inadatti
in quanto potrebbero comportare rischi po-
tenziali per la vostra sicurezza personale e
quella degli altri. L’installazione di prodotti
aftermarket o l’introduzione di altre modifi-
che al veicolo che ne cambino il design o le
caratteristiche di funzionamento possono
esporre voi stessi ed altri al rischio di infor-
tuni gravi o di morte. Sarete pertanto diret-
tamente responsabili degli infortuni
originatisi in relazione a cambiamenti ap-
portati al veicolo.
Per il montaggio di accessori, tenere ben
presenti le seguenti istruzioni in aggiunta a
quelle descritte al capitolo “Carico”.

Non installare mai accessori o traspor-
tare carichi che compromettano le pre-
stazioni dello scooter. Prima di
utilizzare gli accessori, controllateli ac-
curatamente per accertarsi che essi
Carico massimo:
XP500 194 kg (428 lb)
XP500A 190 kg (419 lb)
✼✧✯✵✦✵✣ ✦
