YAMAHA TMAX 2010 Instructieboekje (in Dutch)

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-27
2
3
4
5
67
8
9
WAARSCHUWING

DWA10741
Als de middenbok of de zijstandaard niet
soepel omhoog en omlaag beweegt,
vraag dan een Yamaha dealer deze te
controleren of te repareren. Een slecht
functionerende middenbok of zijstan-
daard kan het wegdek raken en u aflei-
den, waardoor u de controle over de
machine kunt verliezen.
DAU23272

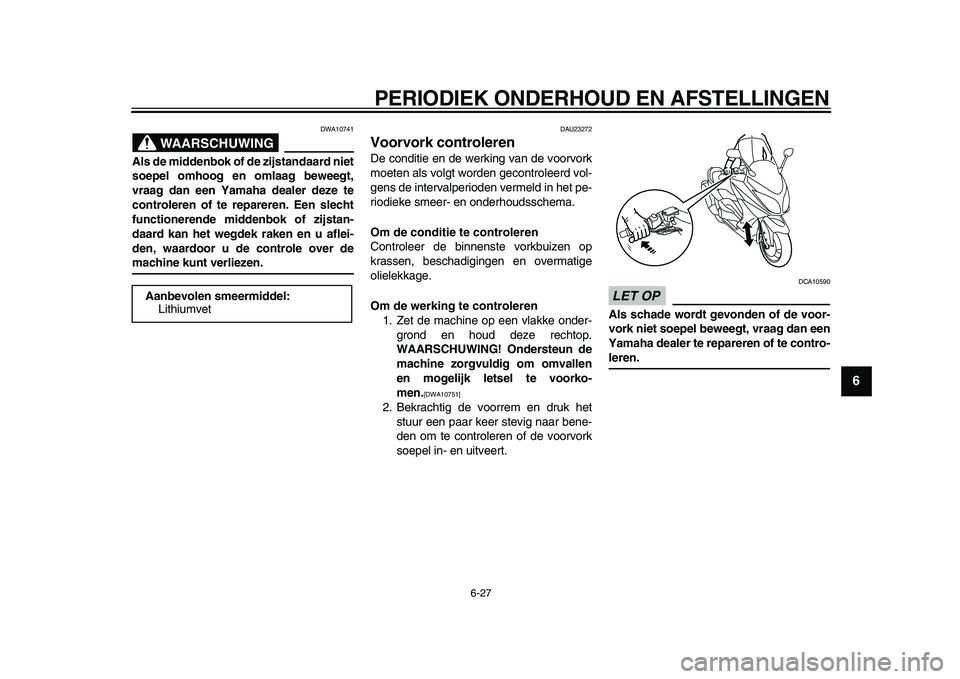

Voorvork controleren
De conditie en de werking van de voorvork
moeten als volgt worden gecontroleerd vol-
gens de intervalperioden vermeld in het pe-
riodieke smeer- en onderhoudsschema.
Om de conditie te controleren
Controleer de binnenste vorkbuizen op
krassen, beschadigingen en overmatige
olielekkage.
Om de werking te controleren
1. Zet de machine op een vlakke onder-
grond en houd deze rechtop.
WAARSCHUWING! Ondersteun de
machine zorgvuldig om omvallen
en mogelijk letsel te voorko-
men.

[DWA10751]

2. Bekrachtig de voorrem en druk het
stuur een paar keer stevig naar bene-
den om te controleren of de voorvork
soepel in- en uitveert.
LET OP

DCA10590
Als schade wordt gevonden of de voor-
vork niet soepel beweegt, vraag dan een
Yamaha dealer te repareren of te contro-
leren. Aanbevolen smeermiddel:
Lithiumvet
✼✧✯✱✦✱✣ ✥✪
 



PERIODIEK ONDERHOUD EN AFSTELLINGEN

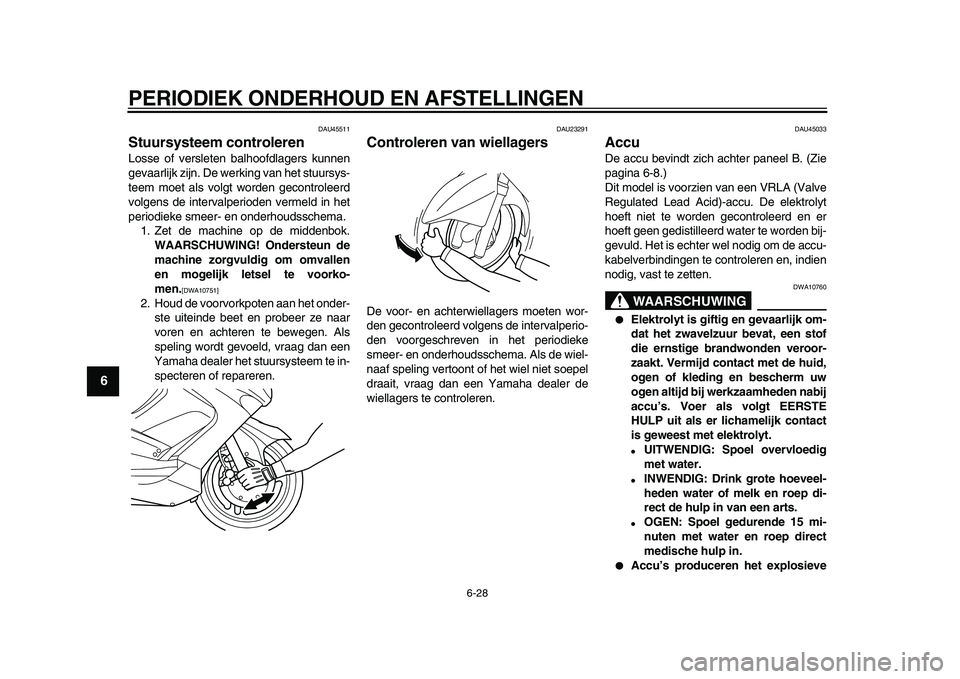

6-28
1
2
3
4
5
6
7
8
9

DAU45511
Stuursysteem controleren
Losse of versleten balhoofdlagers kunnen
gevaarlijk zijn. De werking van het stuursys-
teem moet als volgt worden gecontroleerd
volgens de intervalperioden vermeld in het
periodieke smeer- en onderhoudsschema.
1. Zet de machine op de middenbok.
WAARSCHUWING! Ondersteun de
machine zorgvuldig om omvallen
en mogelijk letsel te voorko-
men.
[DWA10751]

2. Houd de voorvorkpoten aan het onder-
ste uiteinde beet en probeer ze naar
voren en achteren te bewegen. Als
speling wordt gevoeld, vraag dan een
Yamaha dealer het stuursysteem te in-
specteren of repareren.
DAU23291
Controleren van wiellagers
De voor- en achterwiellagers moeten wor-
den gecontroleerd volgens de intervalperio-
den voorgeschreven in het periodieke
smeer- en onderhoudsschema. Als de wiel-
naaf speling vertoont of het wiel niet soepel
draait, vraag dan een Yamaha dealer de
wiellagers te controleren.
DAU45033
Accu
De accu bevindt zich achter paneel B. (Zie
pagina 6-8.)
Dit model is voorzien van een VRLA (Valve
Regulated Lead Acid)-accu. De elektrolyt
hoeft niet te worden gecontroleerd en er
hoeft geen gedistilleerd water te worden bij-
gevuld. Het is echter wel nodig om de accu-
kabelverbindingen te controleren en, indien
nodig, vast te zetten.
WAARSCHUWING

DWA10760

Elektrolyt is giftig en gevaarlijk om-
dat het zwavelzuur bevat, een stof
die ernstige brandwonden veroor-
zaakt. Vermijd contact met de huid,
ogen of kleding en bescherm uw
ogen altijd bij werkzaamheden nabij
accu’s. Voer als volgt EERSTE
HULP uit als er lichamelijk contact
is geweest met elektrolyt.

UITWENDIG: Spoel overvloedig
met water.

INWENDIG: Drink grote hoeveel-
heden water of melk en roep di-
rect de hulp in van een arts.

OGEN: Spoel gedurende 15 mi-
nuten met water en roep direct
medische hulp in.

Accu’s produceren het explosieve
✼✧✯✱✦✱✣ ✥✫
 



PERIODIEK ONDERHOUD EN AFSTELLINGEN

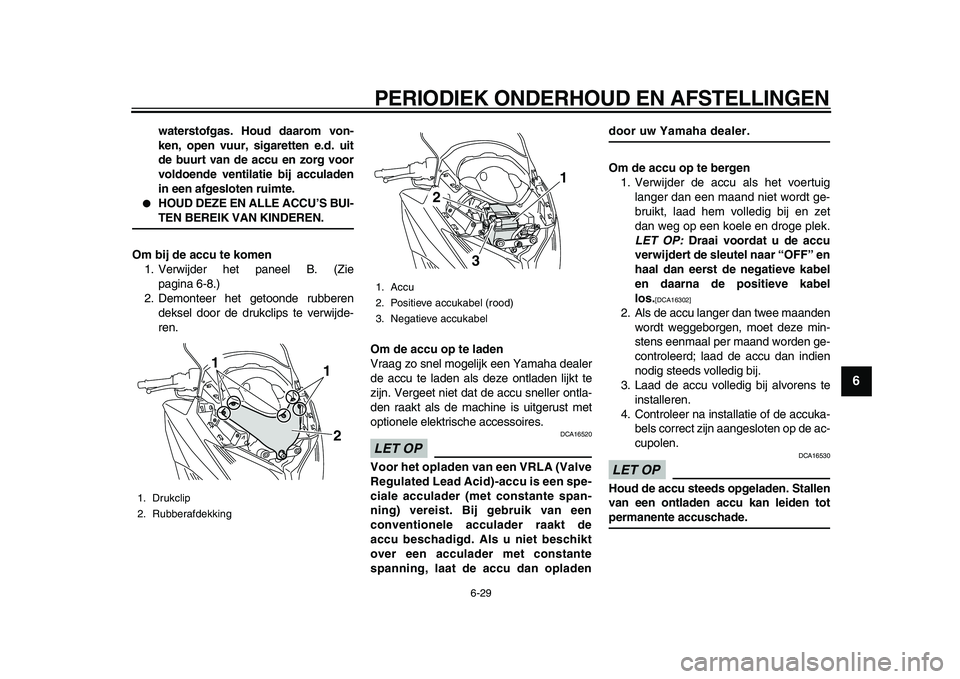

6-29
2
3
4
5
67
8
9

waterstofgas. Houd daarom von-
ken, open vuur, sigaretten e.d. uit
de buurt van de accu en zorg voor
voldoende ventilatie bij acculaden
in een afgesloten ruimte.

HOUD DEZE EN ALLE ACCU’S BUI-
TEN BEREIK VAN KINDEREN.
Om bij de accu te komen
1. Verwijder het paneel B. (Zie
pagina 6-8.)
2. Demonteer het getoonde rubberen
deksel door de drukclips te verwijde-
ren.
Om de accu op te laden
Vraag zo snel mogelijk een Yamaha dealer
de accu te laden als deze ontladen lijkt te
zijn. Vergeet niet dat de accu sneller ontla-
den raakt als de machine is uitgerust met
optionele elektrische accessoires.
LET OP

DCA16520
Voor het opladen van een VRLA (Valve
Regulated Lead Acid)-accu is een spe-
ciale acculader (met constante span-
ning) vereist. Bij gebruik van een
conventionele acculader raakt de
accu beschadigd. Als u niet beschikt
over een acculader met constante
spanning, laat de accu dan opladen
door uw Yamaha dealer.
Om de accu op te bergen
1. Verwijder de accu als het voertuig
langer dan een maand niet wordt ge-
bruikt, laad hem volledig bij en zet
dan weg op een koele en droge plek.
LET OP:
Draai voordat u de accu
verwijdert de sleutel naar “OFF” en
haal dan eerst de negatieve kabel
en daarna de positieve kabel
los.
[DCA16302]

2. Als de accu langer dan twee maanden
wordt weggeborgen, moet deze min-
stens eenmaal per maand worden ge-
controleerd; laad de accu dan indien
nodig steeds volledig bij.
3. Laad de accu volledig bij alvorens te
installeren.
4. Controleer na installatie of de accuka-
bels correct zijn aangesloten op de ac-
cupolen.
LET OP

DCA16530
Houd de accu steeds opgeladen. Stallen
van een ontladen accu kan leiden tot
permanente accuschade.
1. Drukclip
2. Rubberafdekking
21
1

1. Accu
2. Positieve accukabel (rood)
3. Negatieve accukabel
1
2
3
✼✧✯✱✦✱✣ ✥✬
 



PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-30
1
2
3
4
5
6
7
8
9

DAU46310

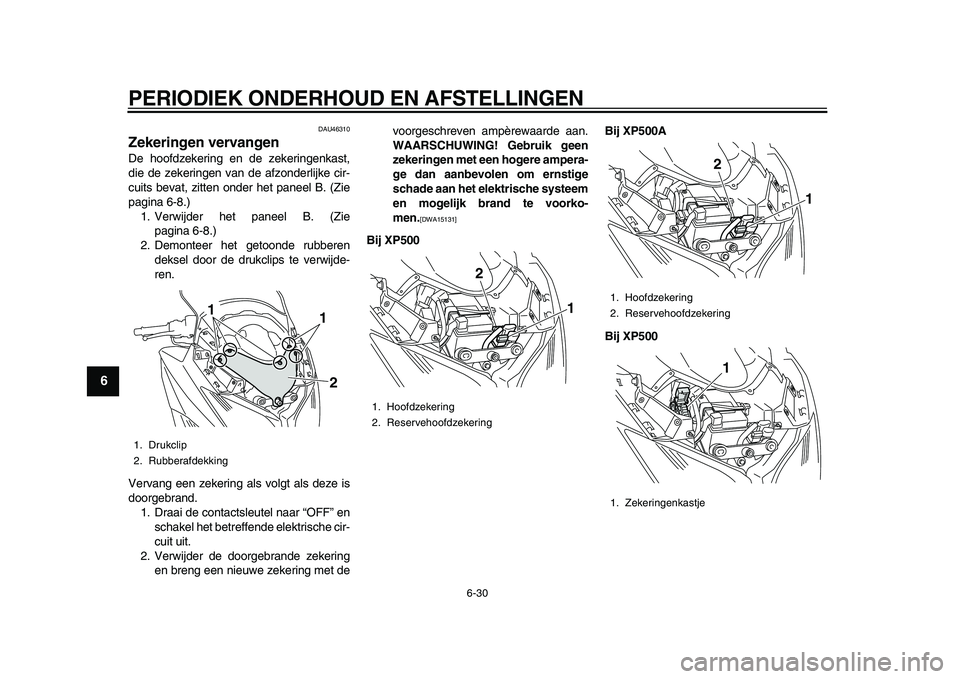

Zekeringen vervangen
De hoofdzekering en de zekeringenkast,
die de zekeringen van de afzonderlijke cir-
cuits bevat, zitten onder het paneel B. (Zie
pagina 6-8.)
1. Verwijder het paneel B. (Zie
pagina 6-8.)
2. Demonteer het getoonde rubberen
deksel door de drukclips te verwijde-
ren.
Vervang een zekering als volgt als deze is
doorgebrand.
1. Draai de contactsleutel naar “OFF” en
schakel het betreffende elektrische cir-
cuit uit.
2. Verwijder de doorgebrande zekering
en breng een nieuwe zekering met devoorgeschreven ampèrewaarde aan.
WAARSCHUWING! Gebruik geen
zekeringen met een hogere ampera-
ge dan aanbevolen om ernstige
schade aan het elektrische systeem
en mogelijk brand te voorko-
men.
[DWA15131]

Bij XP500Bij XP500A
Bij XP500
1. Drukclip
2. Rubberafdekking
21
1

1. Hoofdzekering
2. Reservehoofdzekering
1
2
1. Hoofdzekering
2. Reservehoofdzekering
1. Zekeringenkastje
1
21
✼✧✯✱✦✱✣ ✦✣
 



PERIODIEK ONDERHOUD EN AFSTELLINGEN

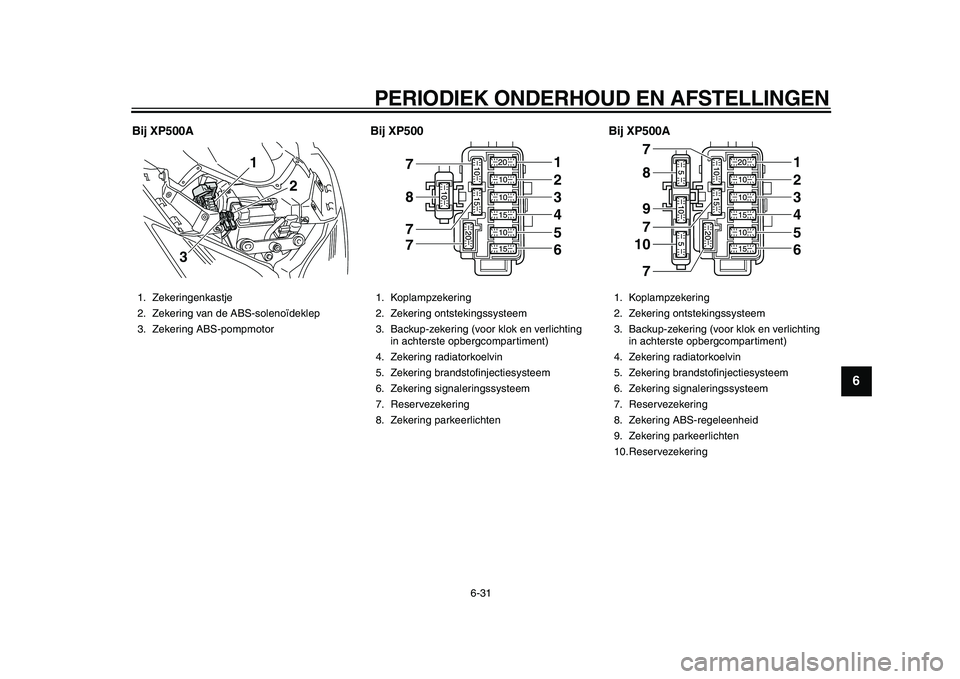

6-31
2
3
4
5
67
8
9

Bij XP500A Bij XP500 Bij XP500A
1. Zekeringenkastje
2. Zekering van de ABS-solenoïdeklep
3. Zekering ABS-pompmotor
1
3
2

1. Koplampzekering
2. Zekering ontstekingssysteem
3. Backup-zekering (voor klok en verlichting
in achterste opbergcompartiment)
4. Zekering radiatorkoelvin
5. Zekering brandstofinjectiesysteem
6. Zekering signaleringssysteem
7. Reservezekering
8. Zekering parkeerlichten
7
7 7 8
123456

1. Koplampzekering
2. Zekering ontstekingssysteem
3. Backup-zekering (voor klok en verlichting
in achterste opbergcompartiment)
4. Zekering radiatorkoelvin
5. Zekering brandstofinjectiesysteem
6. Zekering signaleringssysteem
7. Reservezekering
8. Zekering ABS-regeleenheid
9. Zekering parkeerlichten
10.Reservezekering
7
7 7 9
1
810
23456
✼✧✯✱✦✱✣ ✦✤
 



PERIODIEK ONDERHOUD EN AFSTELLINGEN

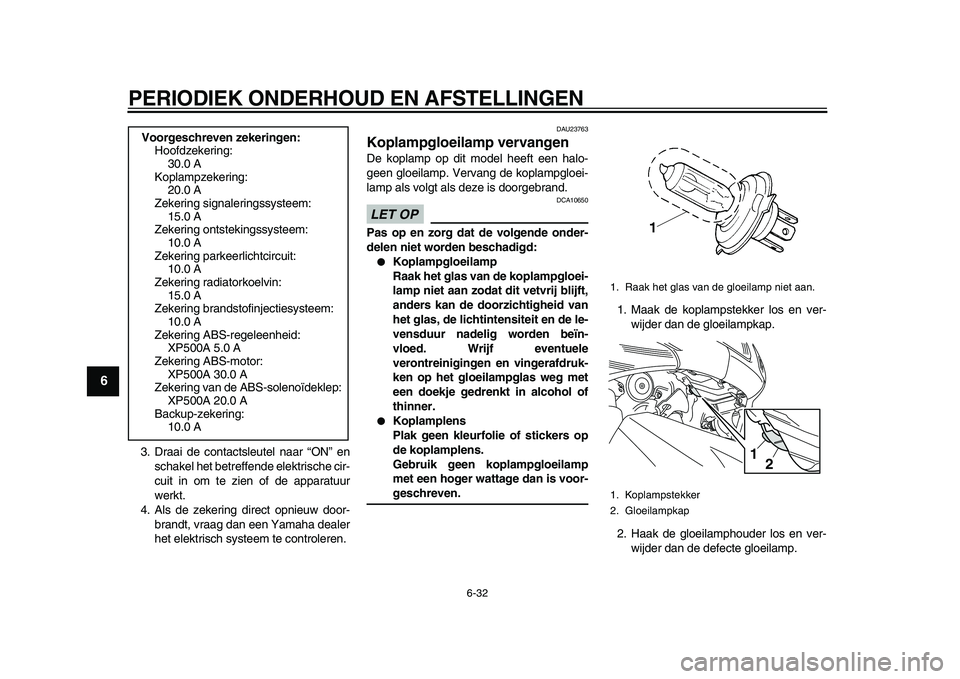

6-32
1
2
3
4
5
6
7
8
9

3. Draai de contactsleutel naar “ON” en
schakel het betreffende elektrische cir-
cuit in om te zien of de apparatuur
werkt.
4. Als de zekering direct opnieuw door-
brandt, vraag dan een Yamaha dealer
het elektrisch systeem te controleren.
DAU23763
Koplampgloeilamp vervangen
De koplamp op dit model heeft een halo-
geen gloeilamp. Vervang de koplampgloei-
lamp als volgt als deze is doorgebrand.
LET OP

DCA10650
Pas op en zorg dat de volgende onder-
delen niet worden beschadigd:

Koplampgloeilamp
Raak het glas van de koplampgloei-
lamp niet aan zodat dit vetvrij blijft,
anders kan de doorzichtigheid van
het glas, de lichtintensiteit en de le-
vensduur nadelig worden beïn-
vloed. Wrijf eventuele
verontreinigingen en vingerafdruk-
ken op het gloeilampglas weg met
een doekje gedrenkt in alcohol of
thinner.

Koplamplens
Plak geen kleurfolie of stickers op
de koplamplens.
Gebruik geen koplampgloeilamp
met een hoger wattage dan is voor-
geschreven.
1. Maak de koplampstekker los en ver-
wijder dan de gloeilampkap.
2. Haak de gloeilamphouder los en ver-
wijder dan de defecte gloeilamp.
Voorgeschreven zekeringen:
Hoofdzekering:
30.0 A
Koplampzekering:
20.0 A
Zekering signaleringssysteem:
15.0 A
Zekering ontstekingssysteem:
10.0 A
Zekering parkeerlichtcircuit:
10.0 A
Zekering radiatorkoelvin:
15.0 A
Zekering brandstofinjectiesysteem:
10.0 A
Zekering ABS-regeleenheid:
XP500A 5.0 A
Zekering ABS-motor:
XP500A 30.0 A
Zekering van de ABS-solenoïdeklep:
XP500A 20.0 A
Backup-zekering:
10.0 A
1. Raak het glas van de gloeilamp niet aan.
1. Koplampstekker
2. Gloeilampkap
1
2
✼✧✯✱✦✱✣ ✦✥
 



PERIODIEK ONDERHOUD EN AFSTELLINGEN

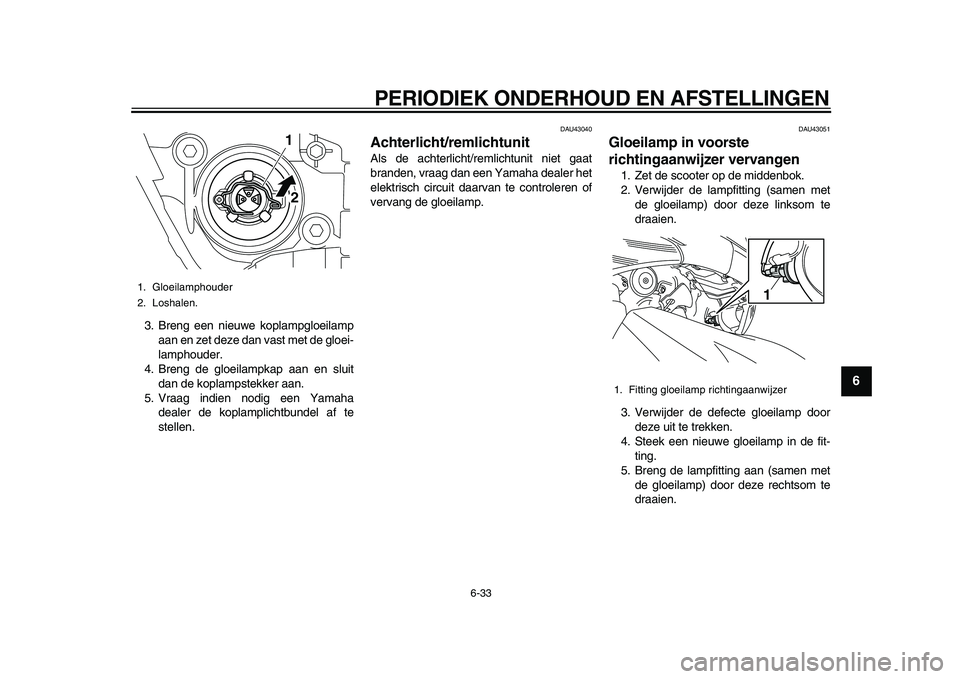

6-33
2
3
4
5
67
8
9

3. Breng een nieuwe koplampgloeilamp
aan en zet deze dan vast met de gloei-
lamphouder.
4. Breng de gloeilampkap aan en sluit
dan de koplampstekker aan.
5. Vraag indien nodig een Yamaha
dealer de koplamplichtbundel af te
stellen.
DAU43040
Achterlicht/remlichtunit
Als de achterlicht/remlichtunit niet gaat
branden, vraag dan een Yamaha dealer het
elektrisch circuit daarvan te controleren of
vervang de gloeilamp.
DAU43051
Gloeilamp in voorste
richtingaanwijzer vervangen
1. Zet de scooter op de middenbok.
2. Verwijder de lampfitting (samen met
de gloeilamp) door deze linksom te
draaien.
3. Verwijder de defecte gloeilamp door
deze uit te trekken.
4. Steek een nieuwe gloeilamp in de fit-
ting.
5. Breng de lampfitting aan (samen met
de gloeilamp) door deze rechtsom te
draaien.
1. Gloeilamphouder
2. Loshalen.
1
2

1. Fitting gloeilamp richtingaanwijzer
1
✼✧✯✱✦✱✣ ✦✦
 



PERIODIEK ONDERHOUD EN AFSTELLINGEN

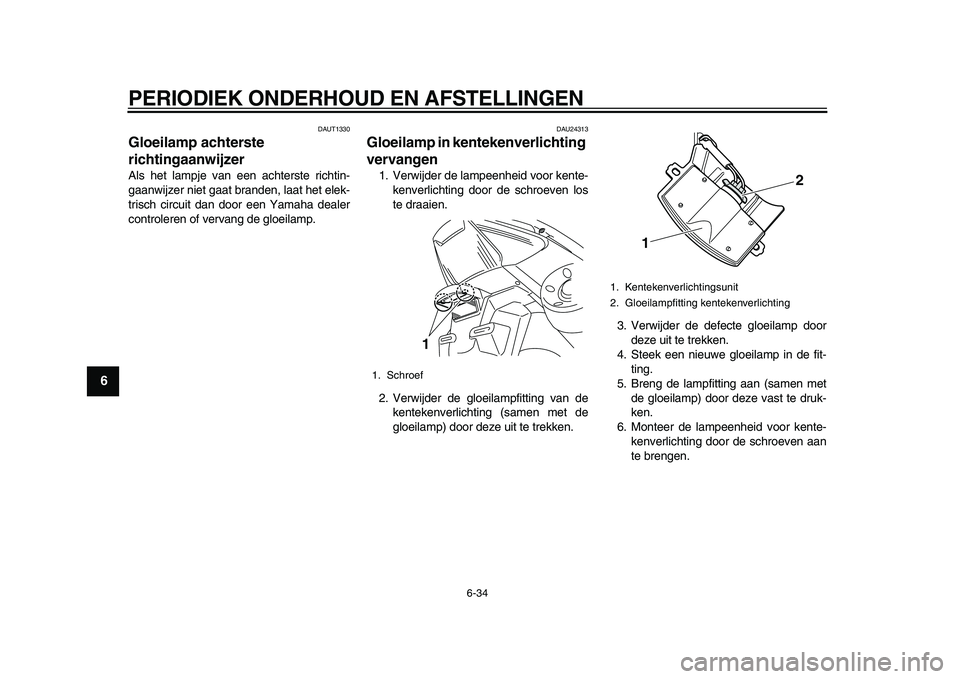

6-34
1
2
3
4
5
6
7
8
9

DAUT1330
Gloeilamp achterste
richtingaanwijzer
Als het lampje van een achterste richtin-
gaanwijzer niet gaat branden, laat het elek-
trisch circuit dan door een Yamaha dealer
controleren of vervang de gloeilamp.
DAU24313
Gloeilamp in kentekenverlichting
vervangen
1. Verwijder de lampeenheid voor kente-
kenverlichting door de schroeven los
te draaien.
2. Verwijder de gloeilampfitting van de
kentekenverlichting (samen met de
gloeilamp) door deze uit te trekken.3. Verwijder de defecte gloeilamp door
deze uit te trekken.
4. Steek een nieuwe gloeilamp in de fit-
ting.
5. Breng de lampfitting aan (samen met
de gloeilamp) door deze vast te druk-
ken.
6. Monteer de lampeenheid voor kente-
kenverlichting door de schroeven aan
te brengen.
1. Schroef
1

1. Kentekenverlichtingsunit
2. Gloeilampfitting kentekenverlichting
12
✼✧✯✱✦✱✣ ✦✧
 



PERIODIEK ONDERHOUD EN AFSTELLINGEN

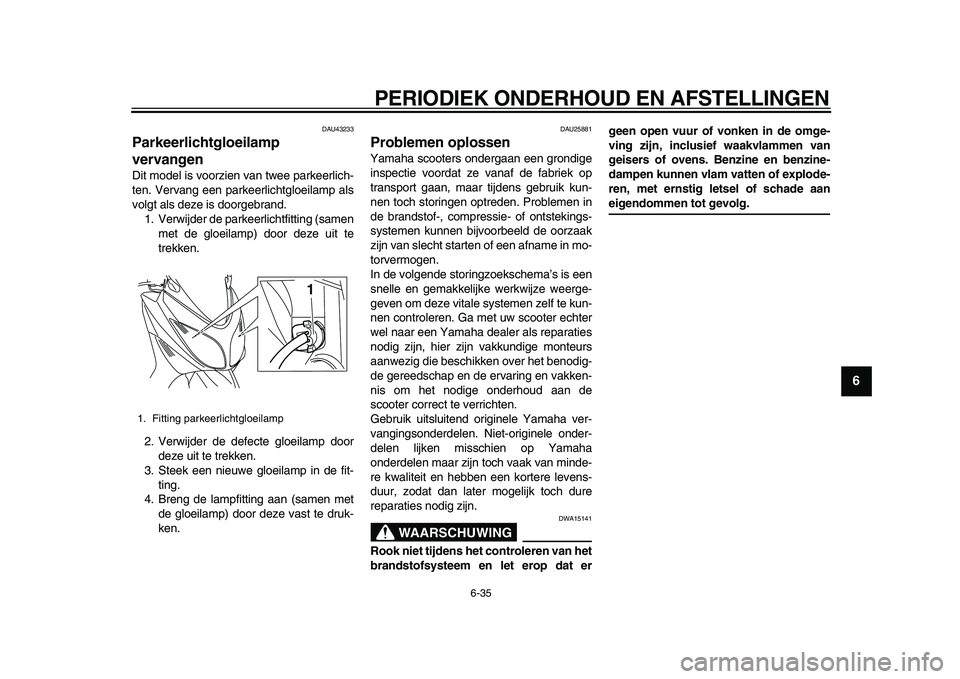

6-35
2
3
4
5
67
8
9

DAU43233
Parkeerlichtgloeilamp
vervangen
Dit model is voorzien van twee parkeerlich-
ten. Vervang een parkeerlichtgloeilamp als
volgt als deze is doorgebrand.
1. Verwijder de parkeerlichtfitting (samen
met de gloeilamp) door deze uit te
trekken.
2. Verwijder de defecte gloeilamp door
deze uit te trekken.
3. Steek een nieuwe gloeilamp in de fit-
ting.
4. Breng de lampfitting aan (samen met
de gloeilamp) door deze vast te druk-
ken.
DAU25881
Problemen oplossen
Yamaha scooters ondergaan een grondige
inspectie voordat ze vanaf de fabriek op
transport gaan, maar tijdens gebruik kun-
nen toch storingen optreden. Problemen in
de brandstof-, compressie- of ontstekings-
systemen kunnen bijvoorbeeld de oorzaak
zijn van slecht starten of een afname in mo-
torvermogen.
In de volgende storingzoekschema’s is een
snelle en gemakkelijke werkwijze weerge-
geven om deze vitale systemen zelf te kun-
nen controleren. Ga met uw scooter echter
wel naar een Yamaha dealer als reparaties
nodig zijn, hier zijn vakkundige monteurs
aanwezig die beschikken over het benodig-
de gereedschap en de ervaring en vakken-
nis om het nodige onderhoud aan de
scooter correct te verrichten.
Gebruik uitsluitend originele Yamaha ver-
vangingsonderdelen. Niet-originele onder-
delen lijken misschien op Yamaha
onderdelen maar zijn toch vaak van minde-
re kwaliteit en hebben een kortere levens-
duur, zodat dan later mogelijk toch dure
reparaties nodig zijn.
WAARSCHUWING

DWA15141
Rook niet tijdens het controleren van het
brandstofsysteem en let erop dat ergeen open vuur of vonken in de omge-
ving zijn, inclusief waakvlammen van
geisers of ovens. Benzine en benzine-
dampen kunnen vlam vatten of explode-
ren, met ernstig letsel of schade aan
eigendommen tot gevolg.
1. Fitting parkeerlichtgloeilamp
1
✼✧✯✱✦✱✣ ✦
 



PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-36
1
2
3
4
5
6
7
8
9

DAU42501

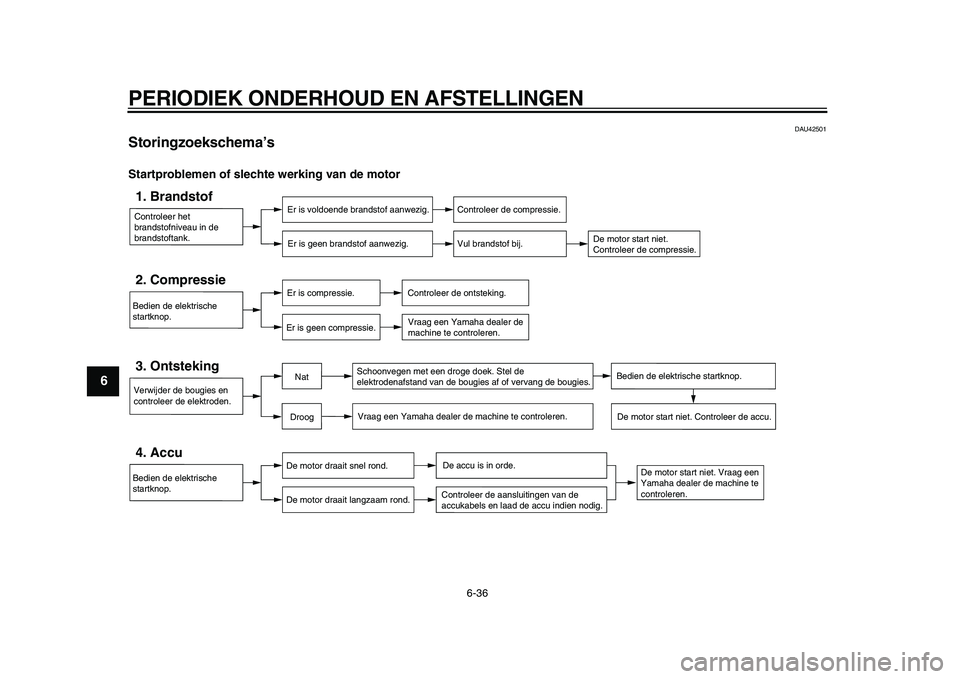

Storingzoekschema’s
Startproblemen of slechte werking van de motor
Controleer het
brandstofniveau in de
brandstoftank.1. Brandstof
Er is voldoende brandstof aanwezig.
Er is geen brandstof aanwezig.
Controleer de compressie.
Vul brandstof bij.
De motor start niet.
Controleer de compressie.
Bedien de elektrische
startknop.2. Compressie
Er is compressie.
Er is geen compressie.
Controleer de ontsteking.
Vraag een Yamaha dealer de
machine te controleren.
Verwijder de bougies en
controleer de elektroden.3. Ontsteking
Schoonvegen met een droge doek. Stel de
elektrodenafstand van de bougies af of vervang de bougies.
Vraag een Yamaha dealer de machine te controleren.
De motor start niet. Vraag een
Yamaha dealer de machine te
controleren.
De motor start niet. Controleer de accu.
Bedien de elektrische
startknop.4. Accu
De motor draait snel rond.
De motor draait langzaam rond.
De accu is in orde.Controleer de aansluitingen van de
accukabels en laad de accu indien nodig.
DroogNat
Bedien de elektrische startknop.
✼✧✯✱✦✱✣ ✦✩
