1-4
1
INFORMACIÓN RELATIVA A LA SEGURIDAD

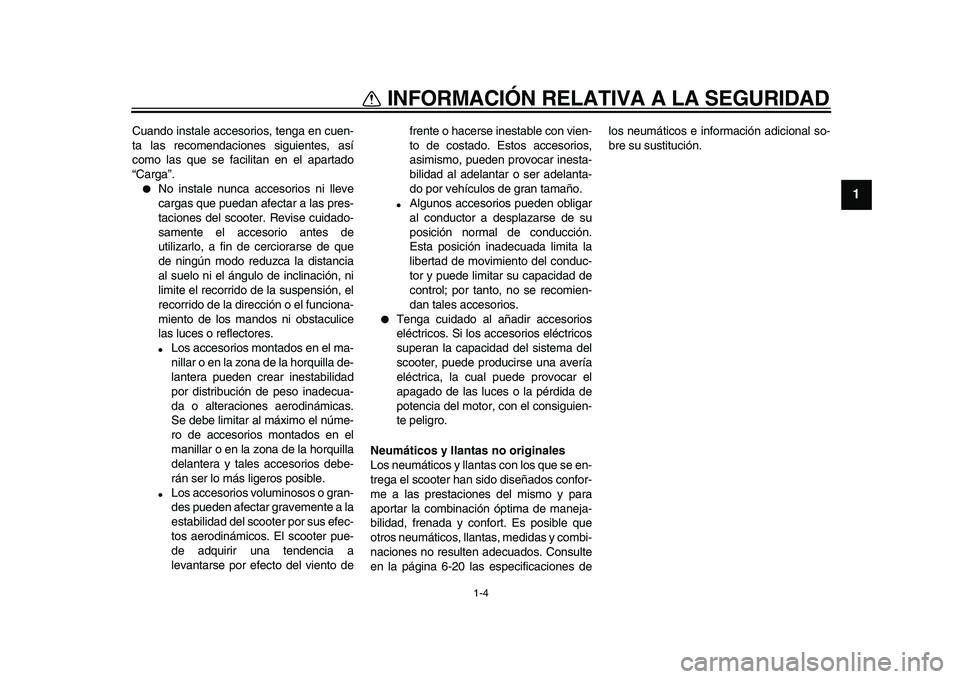

Cuando instale accesorios, tenga en cuen-
ta las recomendaciones siguientes, así
como las que se facilitan en el apartado
“Carga”.
No instale nunca accesorios ni lleve
cargas que puedan afectar a las pres-
taciones del scooter. Revise cuidado-
samente el accesorio antes de
utilizarlo, a fin de cerciorarse de que
de ningún modo reduzca la distancia
al suelo ni el ángulo de inclinación, ni
limite el recorrido de la suspensión, el
recorrido de la dirección o el funciona-
miento de los mandos ni obstaculice
las luces o reflectores.
Los accesorios montados en el ma-
nillar o en la zona de la horquilla de-
lantera pueden crear inestabilidad
por distribución de peso inadecua-
da o alteraciones aerodinámicas.
Se debe limitar al máximo el núme-
ro de accesorios montados en el
manillar o en la zona de la horquilla
delantera y tales accesorios debe-
rán ser lo más ligeros posible.
Los accesorios voluminosos o gran-
des pueden afectar gravemente a la
estabilidad del scooter por sus efec-
tos aerodinámicos. El scooter pue-
de adquirir una tendencia a
levantarse por efecto del viento defrente o hacerse inestable con vien-
to de costado. Estos accesorios,
asimismo, pueden provocar inesta-
bilidad al adelantar o ser adelanta-
do por vehículos de gran tamaño.
Algunos accesorios pueden obligar
al conductor a desplazarse de su
posición normal de conducción.
Esta posición inadecuada limita la
libertad de movimiento del conduc-
tor y puede limitar su capacidad de
control; por tanto, no se recomien-
dan tales accesorios.
Tenga cuidado al añadir accesorios
eléctricos. Si los accesorios eléctricos
superan la capacidad del sistema del
scooter, puede producirse una avería
eléctrica, la cual puede provocar el
apagado de las luces o la pérdida de
potencia del motor, con el consiguien-
te peligro.
Neumáticos y llantas no originales
Los neumáticos y llantas con los que se en-
trega el scooter han sido diseñados confor-
me a las prestaciones del mismo y para
aportar la combinación óptima de maneja-
bilidad, frenada y confort. Es posible que
otros neumáticos, llantas, medidas y combi-
naciones no resulten adecuados. Consulte
en la página 6-20 las especificaciones delos neumáticos e información adicional so-
bre su sustitución.
✼✧✯✺✦ ✧
Page 12 of 94
1-5
1
INFORMACIÓN RELATIVA A LA SEGURIDAD
SAU10372

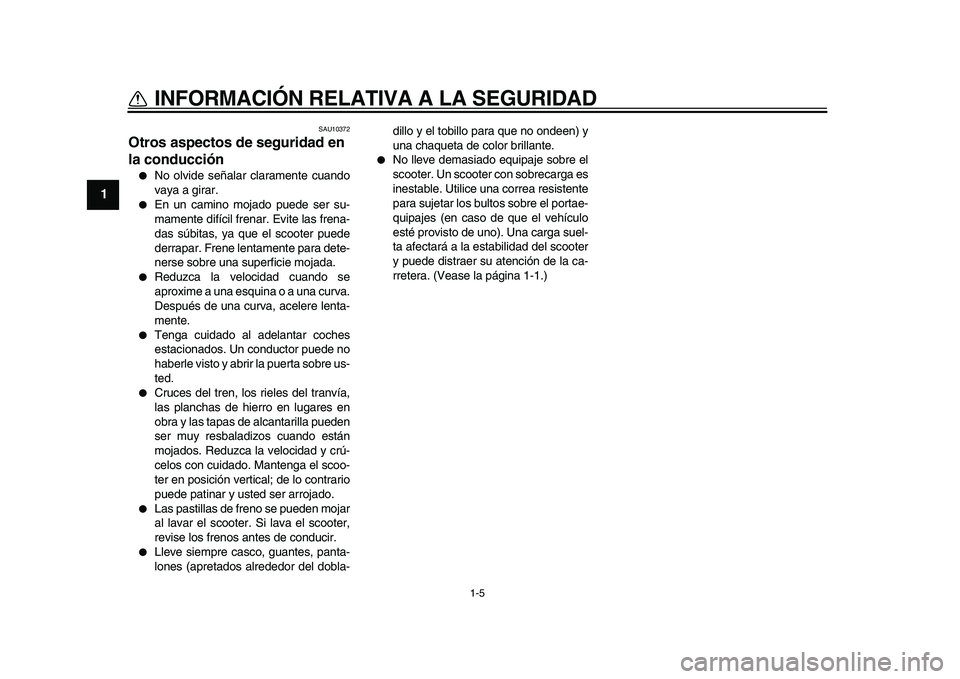

Otros aspectos de seguridad en
la conducción
No olvide señalar claramente cuando
vaya a girar.
En un camino mojado puede ser su-
mamente difícil frenar. Evite las frena-
das súbitas, ya que el scooter puede
derrapar. Frene lentamente para dete-
nerse sobre una superficie mojada.
Reduzca la velocidad cuando se
aproxime a una esquina o a una curva.
Después de una curva, acelere lenta-
mente.
Tenga cuidado al adelantar coches
estacionados. Un conductor puede no
haberle visto y abrir la puerta sobre us-
ted.
Cruces del tren, los rieles del tranvía,
las planchas de hierro en lugares en
obra y las tapas de alcantarilla pueden
ser muy resbaladizos cuando están
mojados. Reduzca la velocidad y crú-
celos con cuidado. Mantenga el scoo-
ter en posición vertical; de lo contrario
puede patinar y usted ser arrojado.
Las pastillas de freno se pueden mojar
al lavar el scooter. Si lava el scooter,
revise los frenos antes de conducir.
Lleve siempre casco, guantes, panta-
lones (apretados alrededor del dobla-dillo y el tobillo para que no ondeen) y
una chaqueta de color brillante.
No lleve demasiado equipaje sobre el
scooter. Un scooter con sobrecarga es
inestable. Utilice una correa resistente
para sujetar los bultos sobre el portae-
quipajes (en caso de que el vehículo
esté provisto de uno). Una carga suel-
ta afectará a la estabilidad del scooter
y puede distraer su atención de la ca-
rretera. (Vease la página 1-1.)
✼✧✯✺✦
Page 13 of 94
2-1
1
2
DESCRIPCIÓN
SAU10410

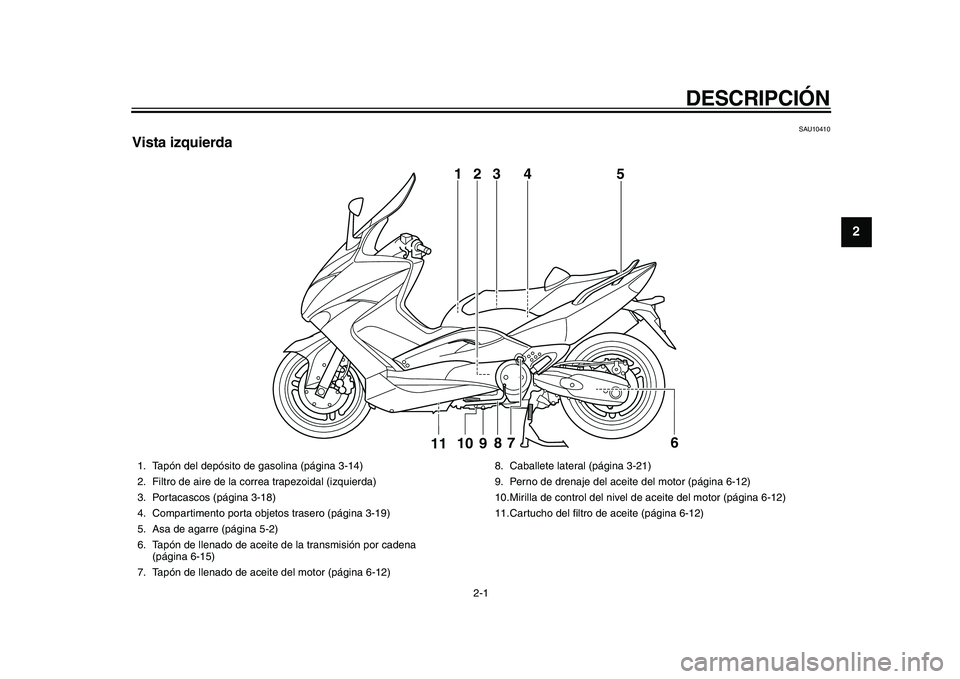

Vista izquierda
3
5
109
8
76
11
1
4
2
1. Tapón del depósito de gasolina (página 3-14)
2. Filtro de aire de la correa trapezoidal (izquierda)
3. Portacascos (página 3-18)
4. Compartimento porta objetos trasero (página 3-19)
5. Asa de agarre (página 5-2)
6. Tapón de llenado de aceite de la transmisión por cadena
(página 6-15)
7. Tapón de llenado de aceite del motor (página 6-12)8. Caballete lateral (página 3-21)
9. Perno de drenaje del aceite del motor (página 6-12)
10.Mirilla de control del nivel de aceite del motor (página 6-12)
11.Cartucho del filtro de aceite (página 6-12)
✼✧✯✺✦ ✤
Page 14 of 94
DESCRIPCIÓN
2-2
1
2
3
4
5
6
7
8
9
SAU10420

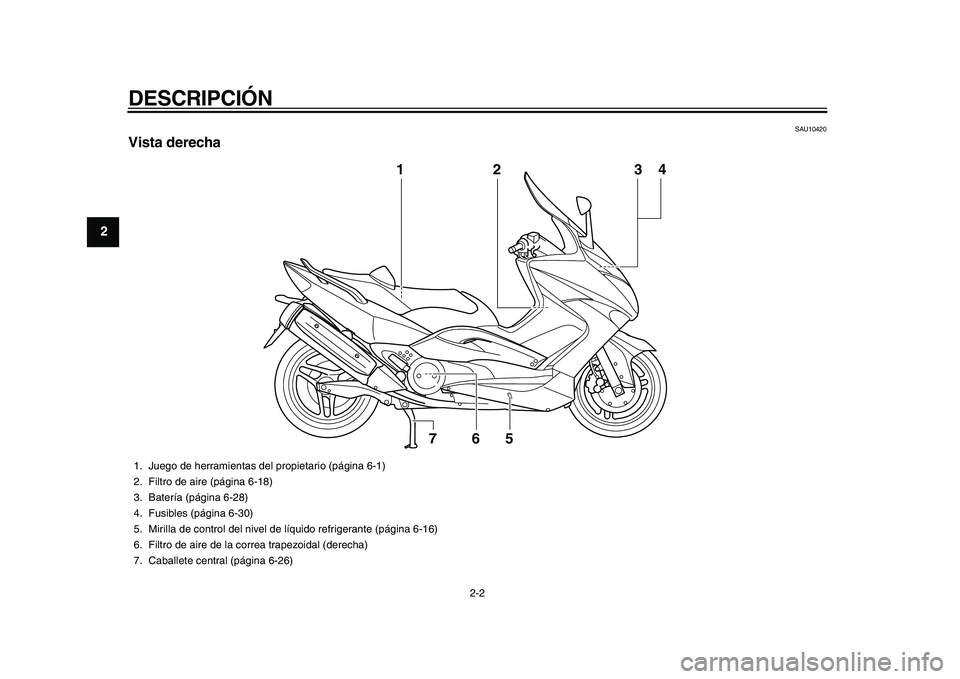

Vista derecha
2
6
5
7
1
34
1. Juego de herramientas del propietario (página 6-1)
2. Filtro de aire (página 6-18)
3. Batería (página 6-28)
4. Fusibles (página 6-30)
5. Mirilla de control del nivel de líquido refrigerante (página 6-16)
6. Filtro de aire de la correa trapezoidal (derecha)
7. Caballete central (página 6-26)
✼✧✯✺✦ ✥
Page 15 of 94
DESCRIPCIÓN
2-3
2
3
4
5
6
7
8
9
SAU10430

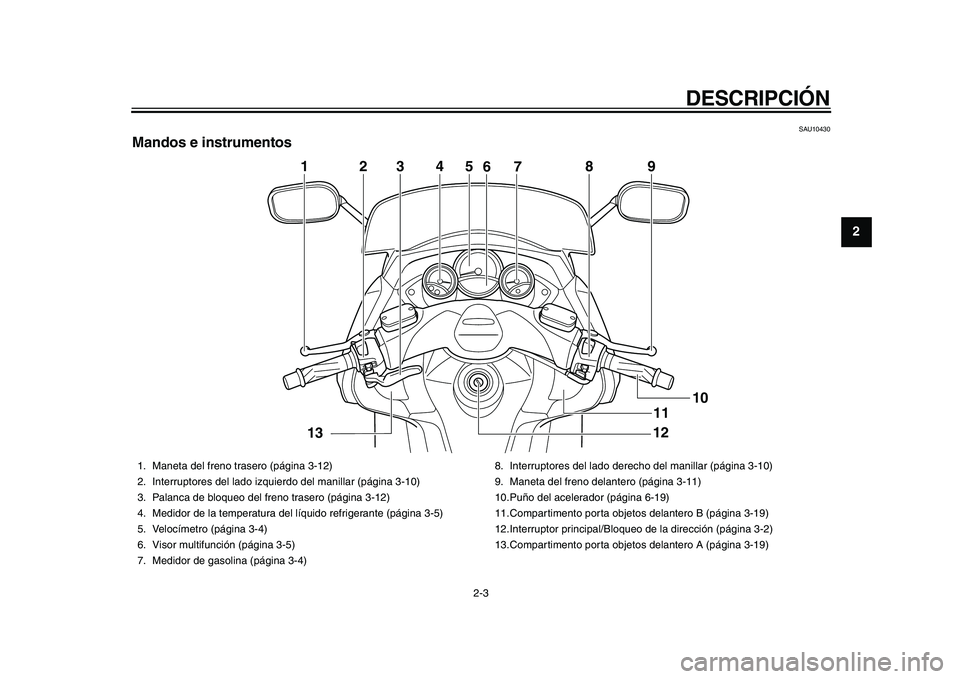

Mandos e instrumentos
5
4
2
3
7
8
9
1
12
10
6
11
13
1. Maneta del freno trasero (página 3-12)
2. Interruptores del lado izquierdo del manillar (página 3-10)
3. Palanca de bloqueo del freno trasero (página 3-12)
4. Medidor de la temperatura del líquido refrigerante (página 3-5)
5. Velocímetro (página 3-4)
6. Visor multifunción (página 3-5)
7. Medidor de gasolina (página 3-4)8. Interruptores del lado derecho del manillar (página 3-10)
9. Maneta del freno delantero (página 3-11)
10.Puño del acelerador (página 6-19)
11.Compartimento porta objetos delantero B (página 3-19)
12.Interruptor principal/Bloqueo de la dirección (página 3-2)
13.Compartimento porta objetos delantero A (página 3-19)
✼✧✯✺✦ ✦
Page 16 of 94
3-1
1
2
3
4
5
6
7
8
9
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
SAU10976

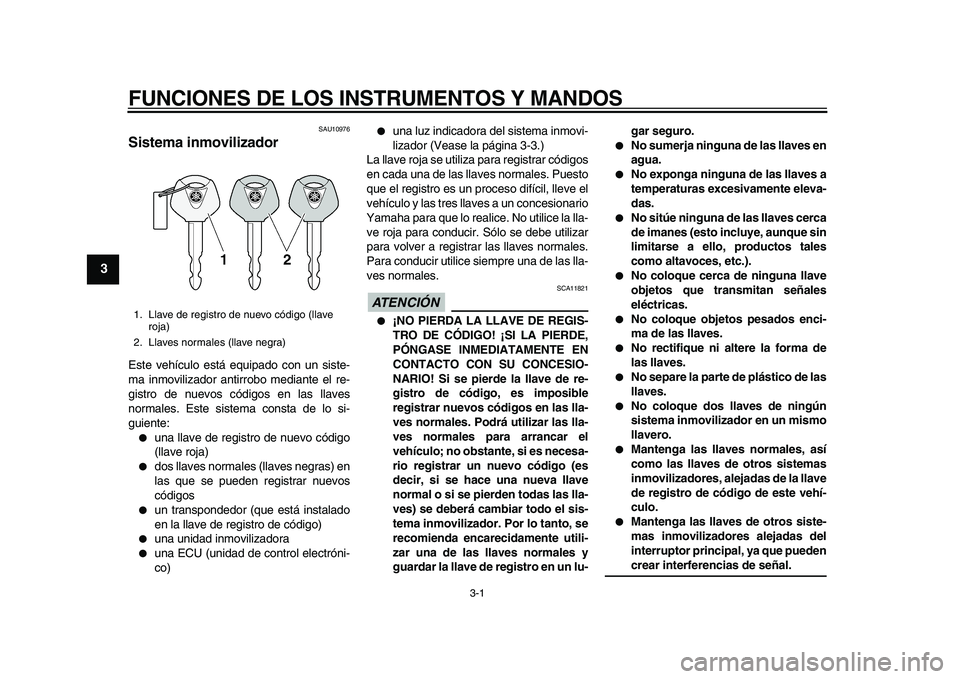

Sistema inmovilizador
Este vehículo está equipado con un siste-
ma inmovilizador antirrobo mediante el re-
gistro de nuevos códigos en las llaves
normales. Este sistema consta de lo si-
guiente:
una llave de registro de nuevo código
(llave roja)
dos llaves normales (llaves negras) en
las que se pueden registrar nuevos
códigos
un transpondedor (que está instalado
en la llave de registro de código)
una unidad inmovilizadora
una ECU (unidad de control electróni-
co)
una luz indicadora del sistema inmovi-
lizador (Vease la página 3-3.)
La llave roja se utiliza para registrar códigos
en cada una de las llaves normales. Puesto
que el registro es un proceso difícil, lleve el
vehículo y las tres llaves a un concesionario
Yamaha para que lo realice. No utilice la lla-
ve roja para conducir. Sólo se debe utilizar
para volver a registrar las llaves normales.
Para conducir utilice siempre una de las lla-
ves normales.
ATENCIÓN
SCA11821
¡NO PIERDA LA LLAVE DE REGIS-
TRO DE CÓDIGO! ¡SI LA PIERDE,
PÓNGASE INMEDIATAMENTE EN
CONTACTO CON SU CONCESIO-
NARIO! Si se pierde la llave de re-
gistro de código, es imposible
registrar nuevos códigos en las lla-
ves normales. Podrá utilizar las lla-
ves normales para arrancar el
vehículo; no obstante, si es necesa-
rio registrar un nuevo código (es
decir, si se hace una nueva llave
normal o si se pierden todas las lla-
ves) se deberá cambiar todo el sis-
tema inmovilizador. Por lo tanto, se
recomienda encarecidamente utili-
zar una de las llaves normales y
guardar la llave de registro en un lu-gar seguro.
No sumerja ninguna de las llaves en
agua.
No exponga ninguna de las llaves a
temperaturas excesivamente eleva-
das.
No sitúe ninguna de las llaves cerca
de imanes (esto incluye, aunque sin
limitarse a ello, productos tales
como altavoces, etc.).
No coloque cerca de ninguna llave
objetos que transmitan señales
eléctricas.
No coloque objetos pesados enci-
ma de las llaves.
No rectifique ni altere la forma de
las llaves.
No separe la parte de plástico de las
llaves.
No coloque dos llaves de ningún
sistema inmovilizador en un mismo
llavero.
Mantenga las llaves normales, así
como las llaves de otros sistemas
inmovilizadores, alejadas de la llave
de registro de código de este vehí-
culo.
Mantenga las llaves de otros siste-
mas inmovilizadores alejadas del
interruptor principal, ya que pueden
crear interferencias de señal.
1. Llave de registro de nuevo código (llave
roja)
2. Llaves normales (llave negra)
✼✧✯✺✦ ✤
Page 17 of 94
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-2
2
34
5
6
7
8
9
SAU10472

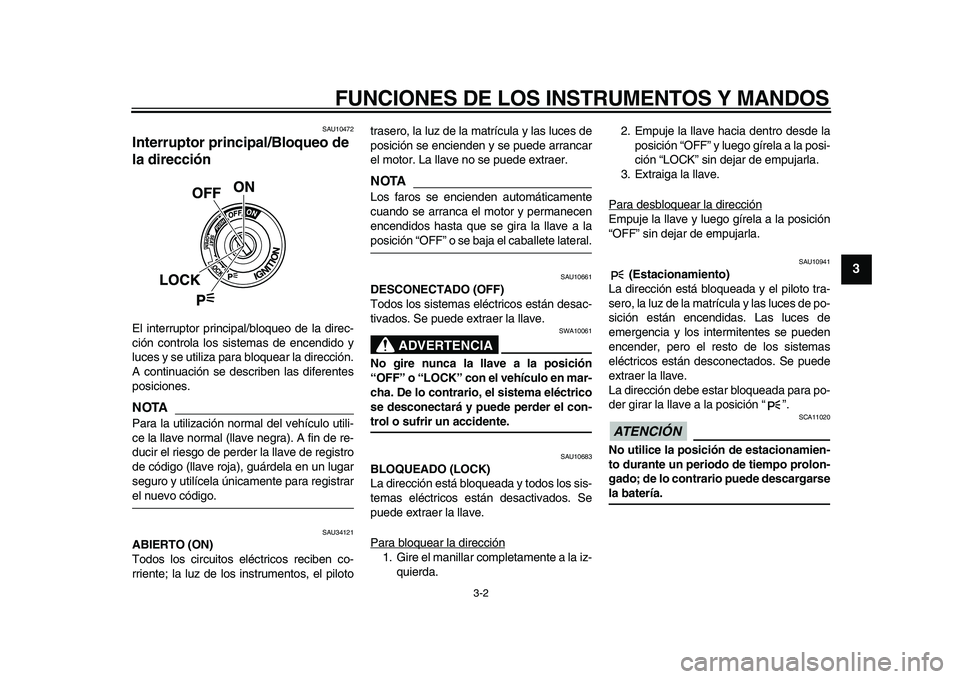

Interruptor principal/Bloqueo de
la dirección
El interruptor principal/bloqueo de la direc-
ción controla los sistemas de encendido y
luces y se utiliza para bloquear la dirección.
A continuación se describen las diferentes
posiciones.
NOTA
Para la utilización normal del vehículo utili-
ce la llave normal (llave negra). A fin de re-
ducir el riesgo de perder la llave de registro
de código (llave roja), guárdela en un lugar
seguro y utilícela únicamente para registrar
el nuevo código.
SAU34121
ABIERTO (ON)
Todos los circuitos eléctricos reciben co-
rriente; la luz de los instrumentos, el pilototrasero, la luz de la matrícula y las luces de
posición se encienden y se puede arrancar
el motor. La llave no se puede extraer.
NOTA
Los faros se encienden automáticamente
cuando se arranca el motor y permanecen
encendidos hasta que se gira la llave a la
posición “OFF” o se baja el caballete lateral.
SAU10661
DESCONECTADO (OFF)
Todos los sistemas eléctricos están desac-
tivados. Se puede extraer la llave.
ADVERTENCIA
SWA10061
No gire nunca la llave a la posición
“OFF” o “LOCK” con el vehículo en mar-
cha. De lo contrario, el sistema eléctrico
se desconectará y puede perder el con-
trol o sufrir un accidente.
SAU10683
BLOQUEADO (LOCK)
La dirección está bloqueada y todos los sis-
temas eléctricos están desactivados. Se
puede extraer la llave.
Para bloquear la dirección
1. Gire el manillar completamente a la iz-
quierda.2. Empuje la llave hacia dentro desde la
posición “OFF” y luego gírela a la posi-
ción “LOCK” sin dejar de empujarla.
3. Extraiga la llave.
Para desbloquear la dirección
Empuje la llave y luego gírela a la posición
“OFF” sin dejar de empujarla.
SAU10941
(Estacionamiento)
La dirección está bloqueada y el piloto tra-
sero, la luz de la matrícula y las luces de po-
sición están encendidas. Las luces de
emergencia y los intermitentes se pueden
encender, pero el resto de los sistemas
eléctricos están desconectados. Se puede
extraer la llave.
La dirección debe estar bloqueada para po-
der girar la llave a la posición “ ”.
ATENCIÓN
SCA11020
No utilice la posición de estacionamien-
to durante un periodo de tiempo prolon-
gado; de lo contrario puede descargarse
la batería.
✼✧✯✺✦ ✥
Page 18 of 94
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-3
1
2
3
4
5
6
7
8
9

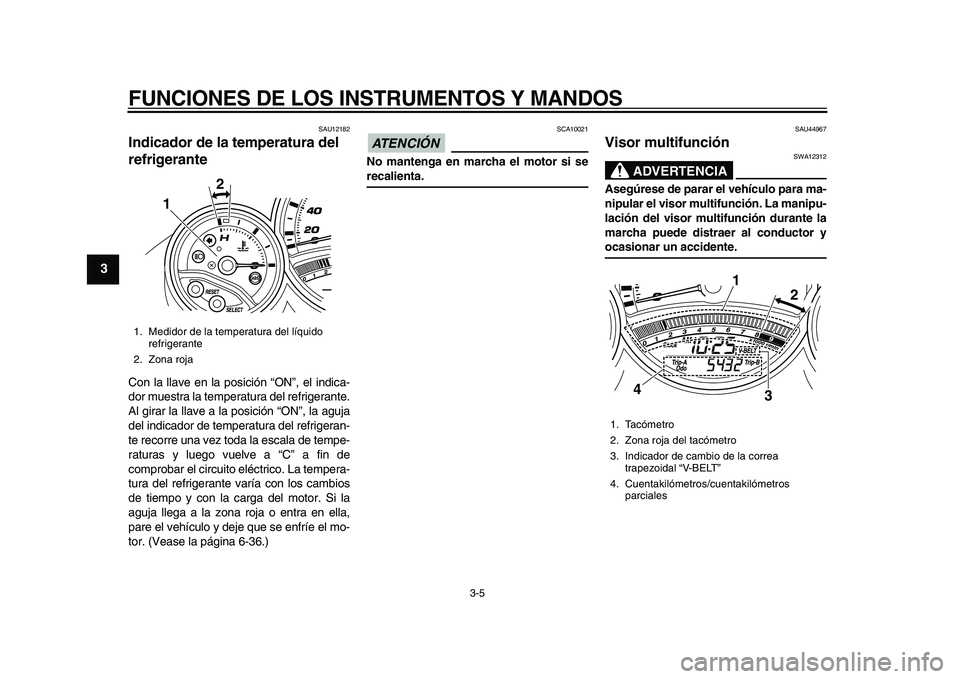

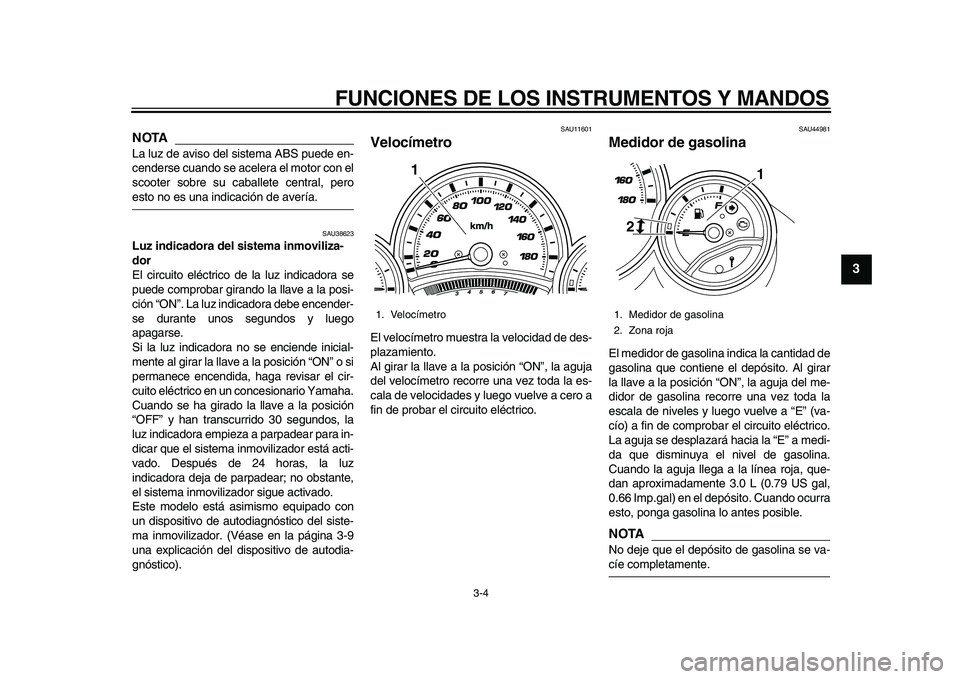

SAU11004

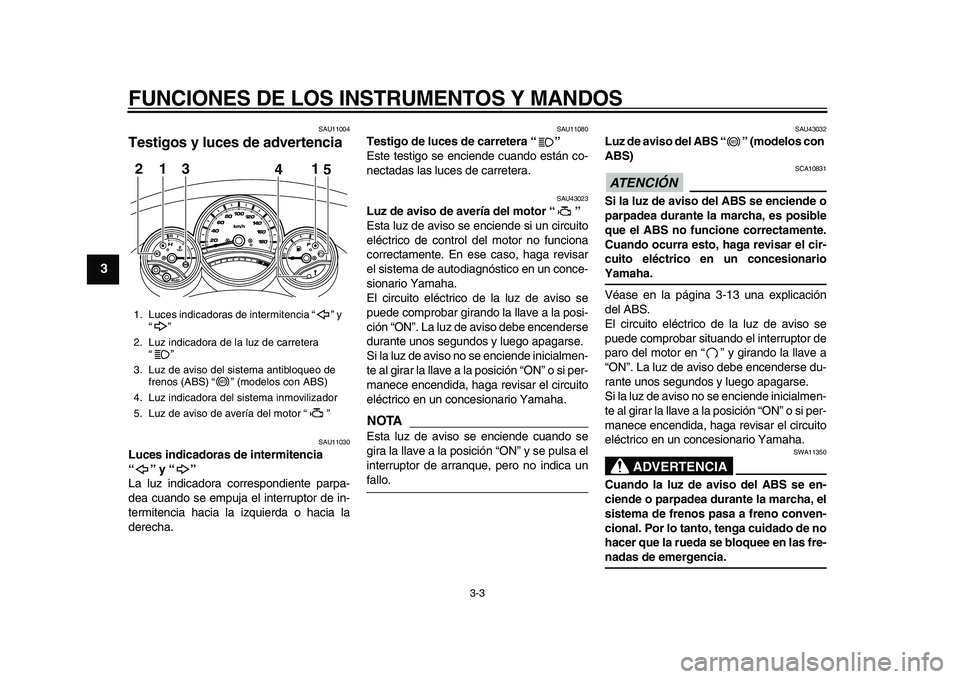

Testigos y luces de advertencia
SAU11030
Luces indicadoras de intermitencia
“” y “”
La luz indicadora correspondiente parpa-
dea cuando se empuja el interruptor de in-
termitencia hacia la izquierda o hacia la
derecha.
SAU11080
Testigo de luces de carretera “”
Este testigo se enciende cuando están co-
nectadas las luces de carretera.
SAU43023
Luz de aviso de avería del motor “”
Esta luz de aviso se enciende si un circuito
eléctrico de control del motor no funciona
correctamente. En ese caso, haga revisar
el sistema de autodiagnóstico en un conce-
sionario Yamaha.
El circuito eléctrico de la luz de aviso se
puede comprobar girando la llave a la posi-
ción “ON”. La luz de aviso debe encenderse
durante unos segundos y luego apagarse.
Si la luz de aviso no se enciende inicialmen-
te al girar la llave a la posición “ON” o si per-
manece encendida, haga revisar el circuito
eléctrico en un concesionario Yamaha.
NOTA
Esta luz de aviso se enciende cuando se
gira la llave a la posición “ON” y se pulsa el
interruptor de arranque, pero no indica un
fallo.
SAU43032
Luz de aviso del ABS “” (modelos con
ABS)
ATENCIÓN
SCA10831
Si la luz de aviso del ABS se enciende o
parpadea durante la marcha, es posible
que el ABS no funcione correctamente.
Cuando ocurra esto, haga revisar el cir-
cuito eléctrico en un concesionario
Yamaha.
Véase en la página 3-13 una explicación
del ABS.
El circuito eléctrico de la luz de aviso se
puede comprobar situando el interruptor de
paro del motor en “ ” y girando la llave a
“ON”. La luz de aviso debe encenderse du-
rante unos segundos y luego apagarse.
Si la luz de aviso no se enciende inicialmen-
te al girar la llave a la posición “ON” o si per-
manece encendida, haga revisar el circuito
eléctrico en un concesionario Yamaha.
ADVERTENCIA
SWA11350
Cuando la luz de aviso del ABS se en-
ciende o parpadea durante la marcha, el
sistema de frenos pasa a freno conven-
cional. Por lo tanto, tenga cuidado de no
hacer que la rueda se bloquee en las fre-
nadas de emergencia.
1. Luces indicadoras de intermitencia “ ” y
“”
2. Luz indicadora de la luz de carretera
“”
3. Luz de aviso del sistema antibloqueo de
frenos (ABS) “ ” (modelos con ABS)
4. Luz indicadora del sistema inmovilizador
5. Luz de aviso de avería del motor “ ”
1
3
1
2
4
5
ABS
ABS
✼✧✯✺✦ ✦
Page 19 of 94
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-4
2
34
5
6
7
8
9
NOTA
La luz de aviso del sistema ABS puede en-
cenderse cuando se acelera el motor con el
scooter sobre su caballete central, pero
esto no es una indicación de avería.
SAU38623
Luz indicadora del sistema inmoviliza-
dor
El circuito eléctrico de la luz indicadora se
puede comprobar girando la llave a la posi-
ción “ON”. La luz indicadora debe encender-
se durante unos segundos y luego
apagarse.
Si la luz indicadora no se enciende inicial-
mente al girar la llave a la posición “ON” o si
permanece encendida, haga revisar el cir-
cuito eléctrico en un concesionario Yamaha.
Cuando se ha girado la llave a la posición
“OFF” y han transcurrido 30 segundos, la
luz indicadora empieza a parpadear para in-
dicar que el sistema inmovilizador está acti-
vado. Después de 24 horas, la luz
indicadora deja de parpadear; no obstante,
el sistema inmovilizador sigue activado.
Este modelo está asimismo equipado con
un dispositivo de autodiagnóstico del siste-
ma inmovilizador. (Véase en la página 3-9
una explicación del dispositivo de autodia-
gnóstico).
SAU11601
Velocímetro
El velocímetro muestra la velocidad de des-
plazamiento.
Al girar la llave a la posición “ON”, la aguja
del velocímetro recorre una vez toda la es-
cala de velocidades y luego vuelve a cero a
fin de probar el circuito eléctrico.
SAU44981
Medidor de gasolina
El medidor de gasolina indica la cantidad de
gasolina que contiene el depósito. Al girar
la llave a la posición “ON”, la aguja del me-
didor de gasolina recorre una vez toda la
escala de niveles y luego vuelve a “E” (va-
cío) a fin de comprobar el circuito eléctrico.
La aguja se desplazará hacia la “E” a medi-
da que disminuya el nivel de gasolina.
Cuando la aguja llega a la línea roja, que-
dan aproximadamente 3.0 L (0.79 US gal,
0.66 Imp.gal) en el depósito. Cuando ocurra
esto, ponga gasolina lo antes posible.
NOTA
No deje que el depósito de gasolina se va-
cíe completamente.
1. Velocímetro
1
1. Medidor de gasolina
2. Zona roja
1
2
✼✧✯✺✦ ✧
Page 20 of 94
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-5
1
2
3
4
5
6
7
8
9
SAU12182
Indicador de la temperatura del
refrigerante
Con la llave en la posición “ON”, el indica-
dor muestra la temperatura del refrigerante.
Al girar la llave a la posición “ON”, la aguja
del indicador de temperatura del refrigeran-
te recorre una vez toda la escala de tempe-
raturas y luego vuelve a “C” a fin de
comprobar el circuito eléctrico. La tempera-
tura del refrigerante varía con los cambios
de tiempo y con la carga del motor. Si la
aguja llega a la zona roja o entra en ella,
pare el vehículo y deje que se enfríe el mo-
tor. (Vease la página 6-36.)
ATENCIÓN
SCA10021
No mantenga en marcha el motor si se
recalienta.
SAU44967
Visor multifunción
ADVERTENCIA
SWA12312
Asegúrese de parar el vehículo para ma-
nipular el visor multifunción. La manipu-
lación del visor multifunción durante la
marcha puede distraer al conductor y
ocasionar un accidente.
1. Medidor de la temperatura del líquido
refrigerante
2. Zona roja
2
1
1. Tacómetro
2. Zona roja del tacómetro
3. Indicador de cambio de la correa
trapezoidal “V-BELT”
4. Cuentakilómetros/cuentakilómetros
parciales
1
2
3
4
✼✧✯✺✦
