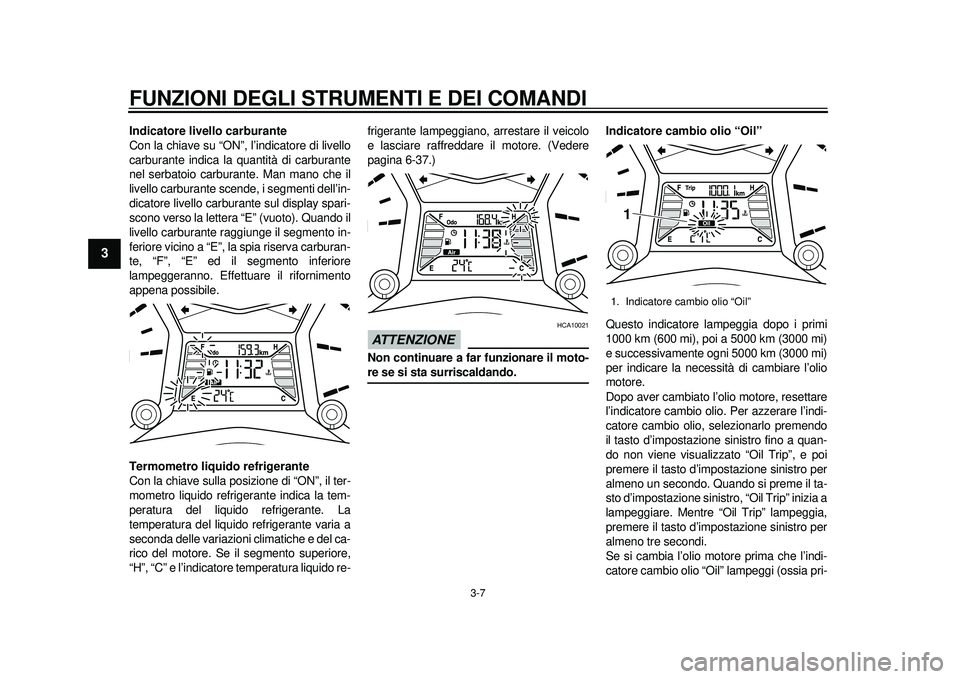

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-7
1
23
4
5
6
7
8
9
Indicatore livello carburante
Con la chiave su “ON”, l’indicatore di livello
carburante indica la quantità di carburante
nel serbatoio carburante. Man mano che il
livello carburante scende, i segmenti dell’in-
dicatore livello carburante sul display spari-
scono verso la lettera “E” (vuoto). Quando il
livello carburante raggiunge il segmento in-
feriore vicino a “E”, la spia riserva carburan-
te, “F”, “E” ed il segmento inferiore
lampeggeranno. Effettuare il rifornimento
appena possibile.
Termometro liquido refrigerante
Con la chiave sulla posizione di “ON”, il ter-
mometro liquido refrigerante indica la tem-
peratura del liquido refrigerante. La
temperatura del liquido refrigerante varia a
seconda delle variazioni climatiche e del ca-
rico del motore. Se il segmento superiore,
“H”, “C” e l’indicatore temperatura liquido re- frigerante lampeggiano, arrestare il veicolo
e lasciare raffreddare il motore. (Vedere
pagina 6-37.)
ATTENZIONE
HCA10021
Non continuare a far funzionare il moto-re se si sta surriscaldando.
Indicatore cambio olio “Oil”
Questo indicatore lampeggia dopo i primi
1000 km (600 mi), poi a 5000 km (3000 mi)
e successivamente ogni 5000 km (3000 mi)
per indicare la necessità di cambiare l’olio
motore.
Dopo aver cambiato l’olio motore, resettare
l’indicatore cambio olio. Per azzerare l’indi-
catore cambio olio, selezionarlo premendo
il tasto d’impostazione sinistro fino a quan-
do non viene visualizzato “Oil Trip”, e poi
premere il tasto d’impostazione sinistro per
almeno un secondo. Quando si preme il ta-
sto d’impostazione sinistro, “Oil Trip” inizia a
lampeggiare. Mentre “Oil Trip” lampeggia,
premere il tasto d’impostazione sinistro per
almeno tre secondi.
Se si cambia l’olio motore prima che l’indi-
catore cambio olio “Oil” lampeggi (ossia pri-
1. Indicatore cambio olio “Oil”1
59C-9-H0.book 7 ページ ２０１１年９月１２日　月曜日　午後２時１１分

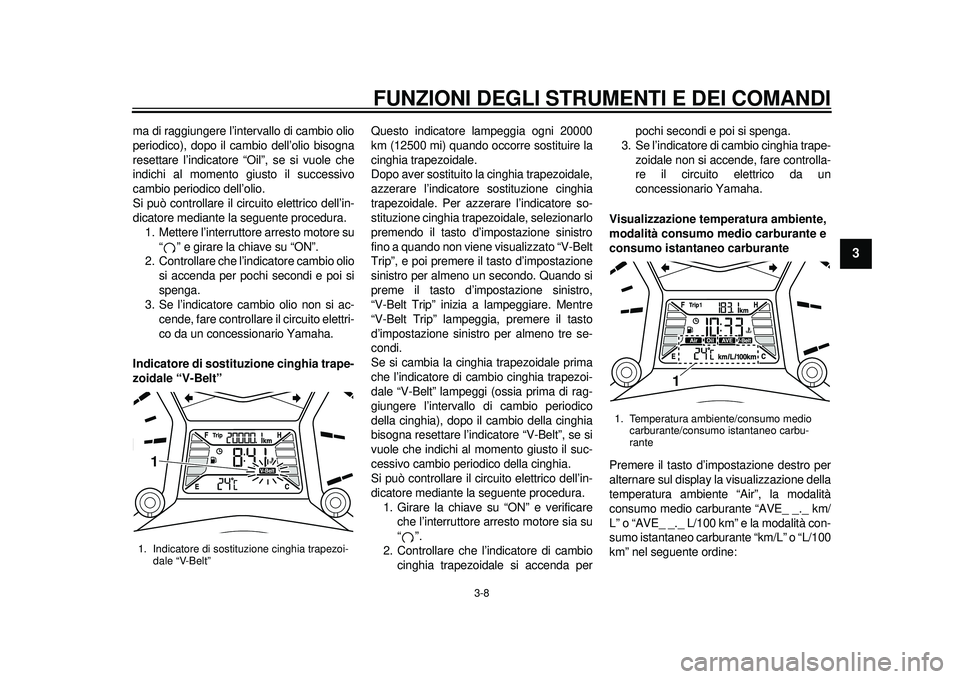

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-8
234
5
6
7
8
9
ma di raggiungere l’intervallo di cambio olio
periodico), dopo il cambio dell’olio bisogna
resettare l’indicatore “Oil”, se si vuole che
indichi al momento giusto il successivo
cambio periodico dell’olio.
Si può controllare il circuito elettrico dell’in-
dicatore mediante la seguente procedura.
1. Mettere l’interruttore arresto motore su
“ ” e girare la chiave su “ON”.
2. Controllare che l’indicatore cambio olio si accenda per pochi secondi e poi si
spenga.
3. Se l’indicatore cambio olio non si ac- cende, fare controllare il circuito elettri-
co da un concessionario Yamaha.
Indicatore di sostit uzione cinghia trape-
zoidale “V-Belt” Questo indicatore lampeggia ogni 20000
km (12500 mi) quando occorre sostituire la
cinghia trapezoidale.
Dopo aver sostituito la cinghia trapezoidale,
azzerare l’indicatore sostituzione cinghia
trapezoidale. Per azzerare l’indicatore so-
stituzione cinghia trapezoidale, selezionarlo
premendo il tasto d’impostazione sinistro
fino a quando non viene visualizzato “V-Belt
Trip”, e poi premere
il tasto d’impostazione
sinistro per almeno un secondo. Quando si
preme il tasto d’impostazione sinistro,
“V-Belt Trip” inizia a lampeggiare. Mentre
“V-Belt Trip” lampeggi a, premere il tasto
d’impostazione sinistro per almeno tre se-
condi.
Se si cambia la cinghia trapezoidale prima
che l’indicatore di cambio cinghia trapezoi-
dale “V-Belt” lampeggi (ossia prima di rag-
giungere l’intervallo di cambio periodico
della cinghia), dopo il cambio della cinghia
bisogna resettare l’indicatore “V-Belt”, se si
vuole che indichi al momento giusto il suc-
cessivo cambio peri odico della cinghia.
Si può controllare il circuito elettrico dell’in-
dicatore mediante la seguente procedura. 1. Girare la chiave su “ON” e verificare che l’interruttore arresto motore sia su
“”.
2. Controllare che l’indicatore di cambio cinghia trapezoidale si accenda per pochi secondi e poi si spenga.
3. Se l’indicatore di cambio cinghia trape-
zoidale non si accende, fare controlla-
re il circuito elettrico da un
concessionario Yamaha.
Visualizzazione temp eratura ambiente,
modalità consumo medio carburante e
consumo istantaneo carburante
Premere il tasto d’im postazione destro per
alternare sul display la visualizzazione della
temperatura ambiente “Air”, la modalità
consumo medio carburante “AVE_ _._ km/
L” o “AVE_ _._ L/100 km” e la modalità con-
sumo istantaneo carburante “km/L” o “L/100
km” nel seguente ordine:1. Indicatore di sostituzione cinghia trapezoi- dale “V-Belt”1
1. Temperatura ambiente/consumo medio carburante/consumo istantaneo carbu-
rante
1
59C-9-H0.book 8 ページ ２０１１年９月１２日　月曜日　午後２時１１分

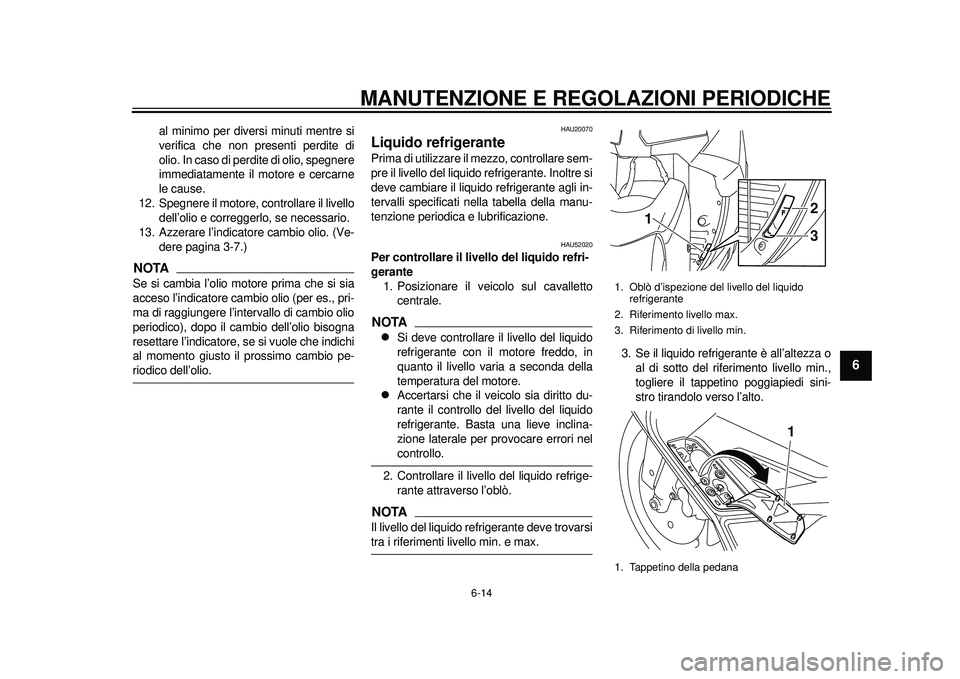

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-14
2
3
4
567
8
9
al minimo per diversi minuti mentre si
verifica che non presenti perdite di
olio. In caso di perdite di olio, spegnere
immediatamente il motore e cercarne
le cause.
12. Spegnere il motore, controllare il livello dell’olio e correggerlo, se necessario.
13. Azzerare l’indicatore cambio olio. (Ve-
dere pagina 3-7.)
NOTASe si cambia l’olio motore prima che si sia
acceso l’indicatore cambio olio (per es., pri-
ma di raggiungere l’intervallo di cambio olio
periodico), dopo il cambio dell’olio bisogna
resettare l’indicatore, se si vuole che indichi
al momento giusto il prossimo cambio pe-riodico dell’olio.
HAU20070
Liquido refrigerante Prima di utilizzare il mezzo, controllare sem-
pre il livello del liquido refrigerante. Inoltre si
deve cambiare il liquido refrigerante agli in-
tervalli specificati nella tabella della manu-
tenzione periodica e lubrificazione.
HAU52020
Per controllare il livello del liquido refri-
gerante1. Posizionare il veicolo sul cavalletto centrale.NOTA
Si deve controllare il livello del liquido
refrigerante con il motore freddo, in
quanto il livello varia a seconda della
temperatura del motore.

Accertarsi che il veicolo sia diritto du-
rante il controllo del livello del liquido
refrigerante. Basta una lieve inclina-
zione laterale per provocare errori nelcontrollo.
2. Controllare il livello del liquido refrige- rante attraverso l’oblò.
NOTAIl livello del liquido refrigerante deve trovarsitra i riferimenti livello min. e max. 3. Se il liquido refrigerante è all’altezza o
al di sotto del riferimento livello min.,
togliere il tappetino poggiapiedi sini-
stro tirandolo verso l’alto.
1. Oblò d’ispezione del livello del liquido refrigerante
2. Riferimento livello max.
3. Riferimento di livello min.
1. Tappetino della pedana
2
3
1
1
