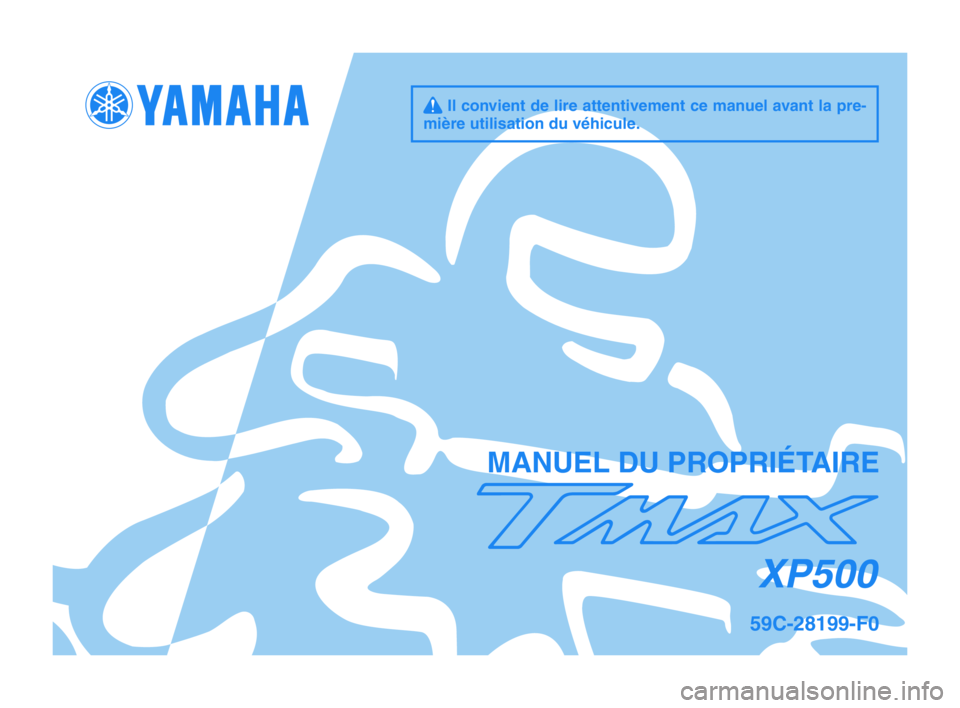

YAMAHA TMAX 2012 Notices Demploi (in French)
Manufacturer: YAMAHA, Model Year: 2012, Model line: TMAX, Model: YAMAHA TMAX 2012Pages: 96, PDF Size: 2.81 MB
Page 1 of 96
q Il convient de lire attentivement ce manuel avant la pre-
mière utilisation du véhicule.
MANUEL DU PROPRIÉTAIRE
XP500
59C-28199-F0
U59CF0-immobi_F_Hyoshi.indd 12011/09/17 9:16:33

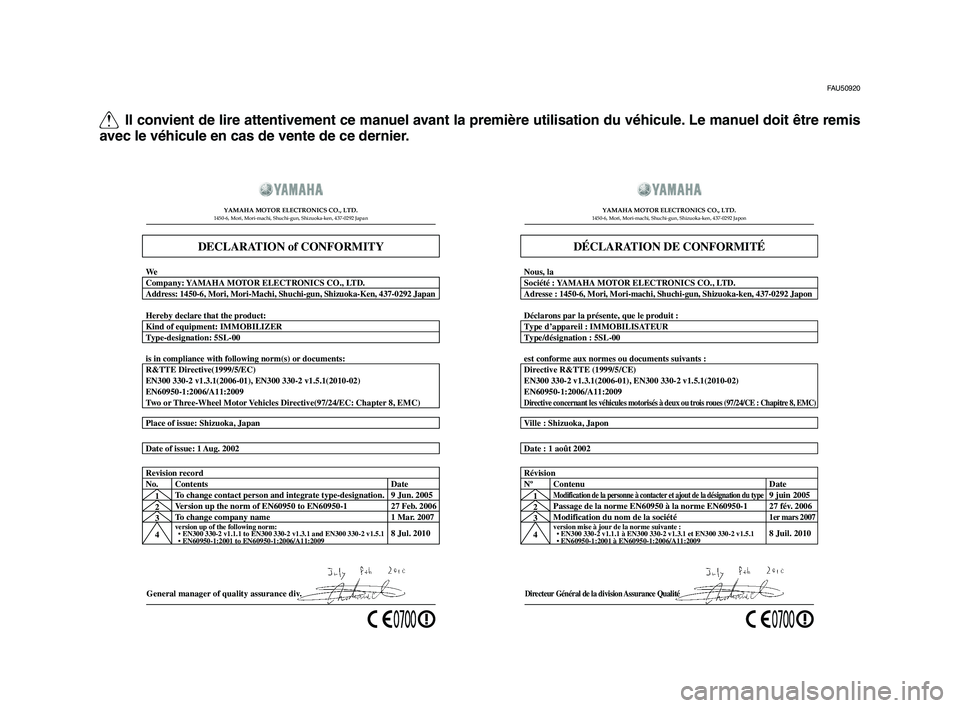

Page 2 of 96
Q Il convient de lire attentivement ce manuel avant la première utilisation du véhicule. Le manuel doit être remis
avec le véhicule en cas de vente de ce dernier.
FAU50920
General manager of quality assurance di v.
Date of issue: 1
Aug. 2002
Place of issue: Shizuoka, Japan
DECLARATION of CONFORMITY
YAMAHA MOTOR ELECTRONICS CO., LTD.1450-6, Mori, Mori-machi, Shuchi-gun, Shizuoka-ken, 437-0292 Japan
Company:
YAMAHA MOTOR ELECTRONICS CO., LT D.
We
Addr
ess: 1450-6, Mori, Mori-Machi, Shuchi-gun, Shizuoka-Ken, 437-0292 J apan
Kind of equipment: IMMOBILIZER Hereby declare that the product:
Type-designation: 5SL-00
is in compliance with following norm(s) or documents:
R&TTE Dir ective(1999/5/EC)
EN300 330-2 v1.3.1(2006-01), EN300 330-2 v1.5.1(2010-02)
EN60950-1:2006/A11:2009
Tw o or Three-Wheel Motor Vehicles Directive(97/24/EC: Chapter 8, EMC)
1
2
3
4 Version up the norm of EN60950 to EN60950-1
To
change company name
version up of the following norm:
• EN300 330-2 v1.1.1 to EN300 330-2 v1.3.1 and EN300 330-2 v1.5. 1
• EN60950-1:2001 to EN60950-1:2006/A11:2009
27 Fe b. 2006
1 Mar. 2007
8 Jul. 2010
Revision record
No. Contents
To change contact person and integrate type-designation. Date
9 Jun. 2005
Dir
ecteur Général de la division Assurance Qualit é
Date : 1 août 2002 Ville : Shizuoka, Japon
DÉCLARATION DE CONFORMITÉ
YAMAHA MOTOR ELECTRONICS CO., LTD.1450-6, Mori, Mori-machi, Shuchi-gun, Shizuoka-ken, 437-0292 Japon
Société : YAMAHA MOTOR ELECTRONICS CO., LT D.
Nous, la
Adr
esse : 1450-6, Mori, Mori-machi, Shuchi-gun, Shizuoka-ken, 437-0292 J apon
Type d’appareil : IMMOBILISATEUR Déclarons par la présente, que le produit :
Type/désignation : 5SL-00
est conforme aux normes ou documents suivants :
Dir ective R&TTE (1999/5/CE)
EN300 330-2 v1.3.1(2006-01), EN300 330-2 v1.5.1(2010-02)
EN60950-1:2006/A11:2009
Dir ective concer nant les véhicules motorisés à deux ou trois roues (97/24/CE : Chapitre 8, EMC)
1
2
3
4Passage de la norme EN60950 à la norme EN60950-1
Modification du nom de la société
version mise à jour de la norme suivante :
• EN300 330-2 v1.1.1 à EN300 330-2 v1.3.1 et EN300 330-2 v1.5. 1
• EN60950-1:2001 à EN60950-1:2006/A11:2009
27 fé v. 20061er mars 2007
8 Juil. 2010
Révision
Nº Contenu
Modif
ication de la personne à contacter et ajout de la désignation du t\
ypeDate
9 juin 2005
U59CF0-immobi_F_Hyoshi.indd 22011/09/17 9:16:33
Page 3 of 96

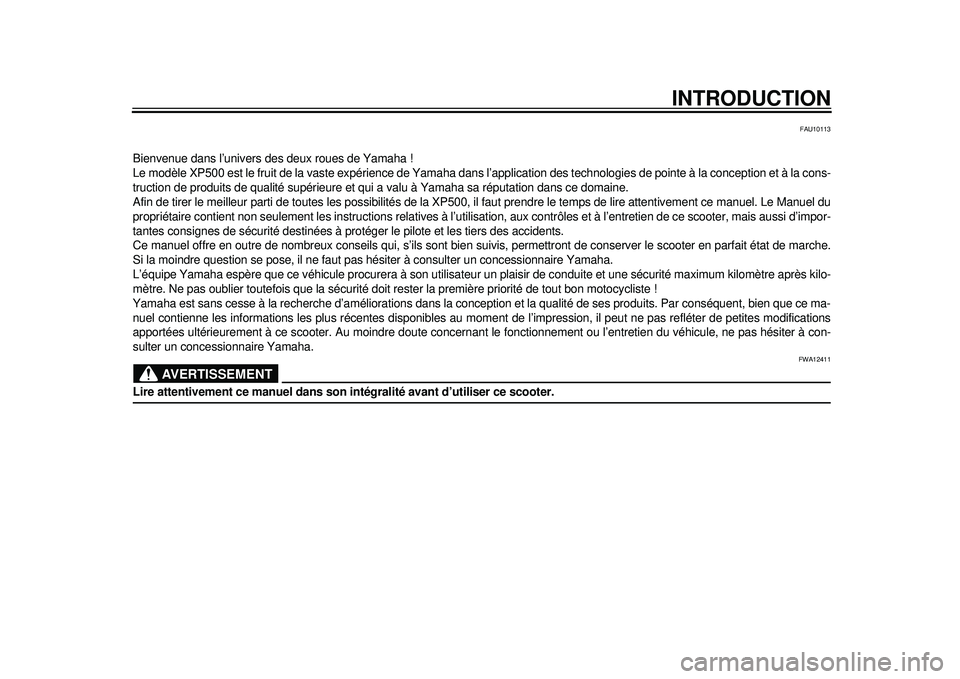

INTRODUCTION
FAU10113
Bienvenue dans l’univers des deux roues de Yamaha !
Le modèle XP500 est le fruit de la vaste expérience de Yamaha dans l’application des technologies de pointe à la conception et à la cons-
truction de produits de qualité supérieure et qui a valu à Yamaha sa réputation dans ce domaine.
Afin de tirer le meilleur parti de toutes les possibilités de la XP500, il faut prendre le temps de lire attentivement ce manue l. Le Manuel du
propriétaire contient non seulement les instructions relatives à l’utilisation, aux contrôles et à l’entretien de ce scooter, mais aussi d’impor-
tantes consignes de sécurité destinées à prot éger le pilote et les tiers des accidents.
Ce manuel offre en outre de nombreux conseils qui, s’ils sont bien suivis, permettront de conserver le scooter en parfait état de marche.
Si la moindre question se pose, il ne faut pa s hésiter à consulter un concessionnaire Yamaha.
L’équipe Yamaha espère que ce véhicule proc urera à son utilisateur un plaisir de conduite et une sécurité maximum kilomètre apr ès kilo-
mètre. Ne pas oublier toutefois que la sécurité doit rest er la première priorité de tout bon motocycliste !
Yamaha est sans cesse à la re cherche d’améliorations dans la conception et la qualité de ses produits. Par conséquent, bien que ce ma-
nuel contienne les informations les plus récentes disponibles au moment de l’impression, il peut ne pas refléter de petites mod ifications
apportées ultérieurement à ce scooter. Au moindre doute concernant le fonctionnement ou l’entretien du véhicule, ne pas hésiter à con-
sulter un concessionnaire Yamaha.
AVERTISSEMENT
FWA12411
Lire attentivement ce manuel dans son intégralité avant d’utiliser ce scooter.
59C-9-F0.book 1 ページ 2011年9月11日 日曜日 午後5時35分
Page 4 of 96

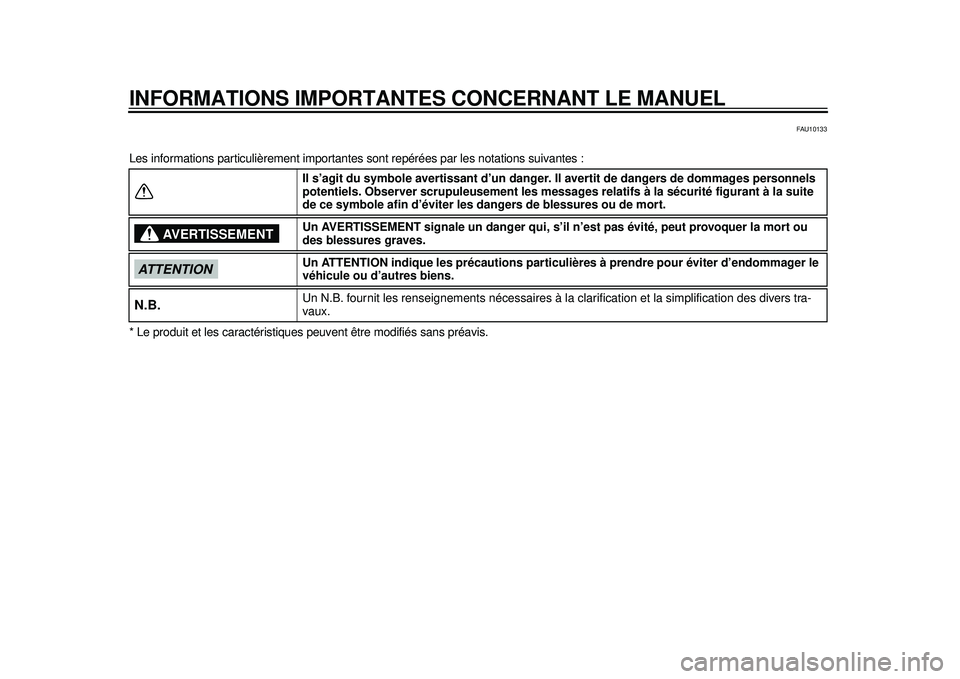

INFORMATIONS IMPORTANTES CONCERNANT LE MANUEL
FAU10133
Les informations particulièrement importantes sont repérées par les notations suivantes :
* Le produit et les caractéristiques pe uvent être modifiés sans préavis.
Il s’agit du symbole avertissant d’un danger.
Il avertit de dangers de dommages personnels
potentiels. Observer scrupuleusement les messages relatifs à la sécurité figurant à la suite
de ce symbole afin d’éviter les dangers de blessures ou de mort.
Un AVERTISSEMENT signale un dang er qui, s’il n’est pas évité, peut provoquer la mort ou
des blessures graves.
Un ATTENTION indique les précautions particul ières à prendre pour éviter d’endommager le
véhicule ou d’autres biens.
Un N.B. fournit les renseignements nécessaires à la clarification et la simplification des divers tra-
vaux.
AVERTISSEMENT
ATTENTIONN.B.
59C-9-F0.book 1 ページ 2011年9月11日 日曜日 午後5時35分
Page 5 of 96
INFORMATIONS IMPORTANTES CONCERNANT LE MANUEL
FAU10200
XP500
MANUEL DU PROPRIÉTAIRE
© 2011 par Yamaha Motor Co., Ltd.
1
re édition, Août 2011
Tous droits réservés
Toute réimpression ou utilisation
non autorisée sans la permission écrite de la Yamaha Motor Co., Ltd. est formellement interdite.
Imprimé au Japon
59C-9-F0.book 2 ページ 2011年9月11日 日曜日 午後5時35分
Page 6 of 96

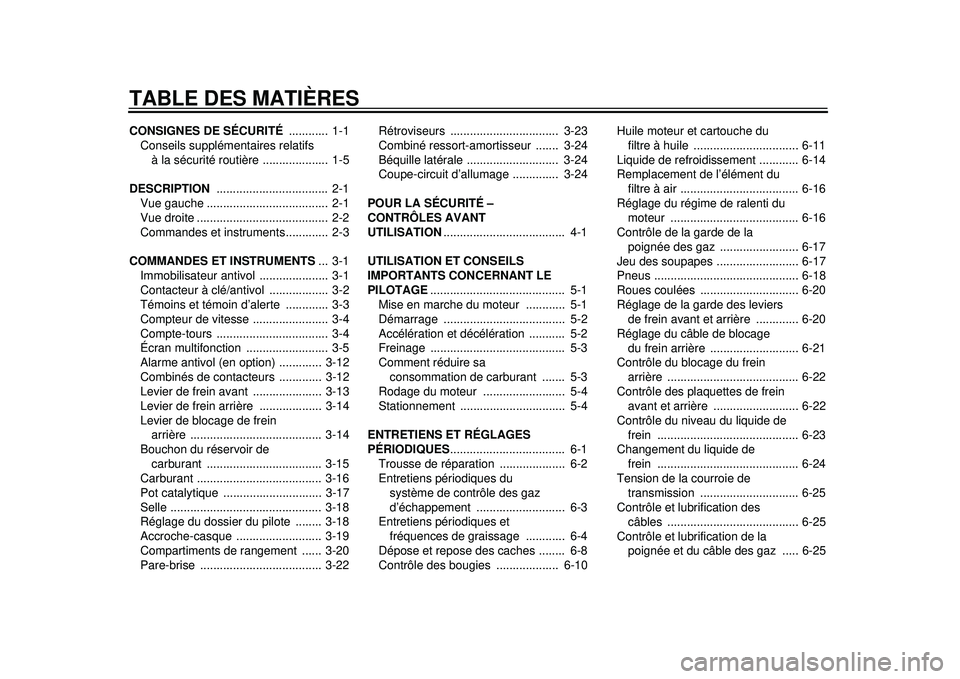

TABLE DES MATIÈRESCONSIGNES DE SÉCURITÉ ............ 1-1
Conseils supplémentaires relatifs
à la sécurité routière .................... 1-5
DESCRIPTION .................................. 2-1
Vue gauche ..................................... 2-1
Vue droite ........................................ 2-2
Commandes et instruments............. 2-3
COMMANDES ET INSTRUMENTS ... 3-1
Immobilisateur antivol ..................... 3-1
Contacteur à clé/antivol .................. 3-2
Témoins et témoin d’alerte ............. 3-3
Compteur de vitesse ....................... 3-4
Compte-tours .................................. 3-4
Écran multifonction ......................... 3-5
Alarme antivol (en option) ............. 3-12
Combinés de contacteurs ............. 3-12
Levier de frein avant ..................... 3-13
Levier de frein arrière ................... 3-14
Levier de blocage de frein arrière ........................................ 3-14
Bouchon du réservoir de
carburant ................................... 3-15
Carburant ...................................... 3-16
Pot catalytique .............................. 3-17
Selle .............................................. 3-18
Réglage du dossier du pilote ........ 3-18
Accroche-casque ....... ................... 3-19
Compartiments de rangement ...... 3-20
Pare-brise ..................................... 3-22 Rétroviseurs ................................. 3-23
Combiné ressort-amort
isseur ....... 3-24
Béquille latérale ............................ 3-24
Coupe-circuit d’allumage .............. 3-24
POUR LA SÉCURITÉ –
CONTRÔLES AVANT
UTILISATION ..................................... 4-1
UTILISATION ET CONSEILS
IMPORTANTS CONCERNANT LE
PILOTAGE ......................................... 5-1
Mise en marche du moteur ............ 5-1
Démarrage ..................................... 5-2
Accélération et décélération ........... 5-2
Freinage ......................................... 5-3
Comment réduire sa
consommation de carburant ....... 5-3
Rodage du moteur ......................... 5-4
Stationnement ................................ 5-4
ENTRETIENS ET RÉGLAGES
PÉRIODIQUES ................................... 6-1
Trousse de réparation .................... 6-2
Entretiens périodiques du système de contrôle des gaz
d’échappement ......... .................. 6-3
Entretiens périodiques et
fréquences de graissage ............ 6-4
Dépose et repose des caches ........ 6-8
Contrôle des bougies ................... 6-10 Huile moteur et cartouche du
filtre à huile ................................ 6-11
Liquide de refroidissement ............ 6-14
Remplacement de l’élément du filtre à air .................................... 6-16
Réglage du régime de ralenti du moteur ....................................... 6-16
Contrôle de la garde de la
poignée des gaz ........................ 6-17
Jeu des soupapes ....... .................. 6-17
Pneus ............................................ 6-18
Roues coulées .............................. 6-20
Réglage de la garde des leviers de frein avant et arrière ............. 6-20
Réglage du câble de blocage du frein arrière ........................... 6-21
Contrôle du blocage du frein
arrière ........................................ 6-22
Contrôle des plaquettes de frein avant et arrière .......................... 6-22
Contrôle du niveau du liquide de frein ........................................... 6-23
Changement du liquide de
frein ........................................... 6-24
Tension de la courroie de
transmission .............................. 6-25
Contrôle et lubrification des câbles ........................................ 6-25
Contrôle et lubrification de la poignée et du câble des gaz ..... 6-2559C-9-F0.book 1 ページ 2011年9月11日 日曜日 午後5時35分
Page 7 of 96

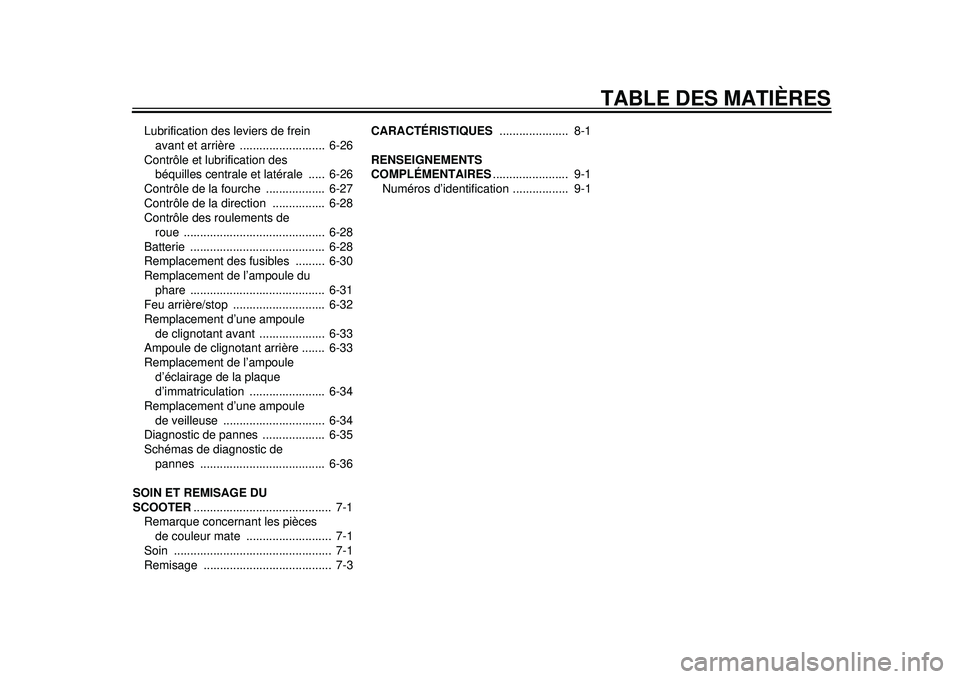

TABLE DES MATIÈRES
Lubrification des leviers de frein avant et arrière .......................... 6-26
Contrôle et lubrification des béquilles centrale et latérale ..... 6-26
Contrôle de la fourche .................. 6-27
Contrôle de la direction ................ 6-28
Contrôle des roulements de roue ........................................... 6-28
Batterie ......................................... 6-28
Remplacement des fusibles ......... 6-30
Remplacement de l’ampoule du phare ......................................... 6-31
Feu arrière/stop ............................ 6-32
Remplacement d’une ampoule
de clignotant avant .................... 6-33
Ampoule de clignotant arrière ....... 6-33
Remplacement de l’ampoule
d’éclairage de la plaque
d’immatriculation ....................... 6-34
Remplacement d’une ampoule
de veilleuse ........... .................... 6-34
Diagnostic de pannes ................... 6-35
Schémas de diagnostic de
pannes ...................................... 6-36
SOIN ET REMISAGE DU
SCOOTER .......................................... 7-1
Remarque concernant les pièces
de couleur mate .......................... 7-1
Soin ................................................ 7-1
Remisage ....................................... 7-3 CARACTÉRISTIQUES
..................... 8-1
RENSEIGNEMENTS
COMPLÉMENTAIRES ....................... 9-1
Numéros d’identification ................. 9-1
59C-9-F0.book 2 ページ 2011年9月11日 日曜日 午後5時35分
Page 8 of 96

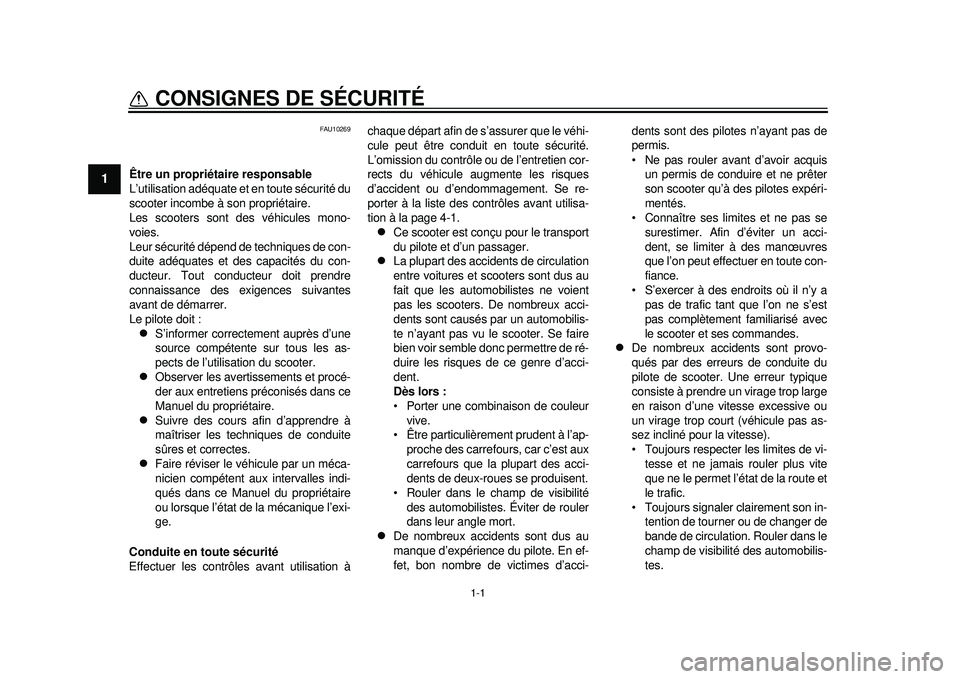

1-1
1
CONSIGNES DE SÉCURITÉ
FAU10269
Être un propriétaire responsable
L’utilisation adéquate et en toute sécurité du
scooter incombe à son propriétaire.
Les scooters sont de s véhicules mono-
voies.
Leur sécurité dépend de techniques de con-
duite adéquates et des capacités du con-
ducteur. Tout conduc teur doit prendre
connaissance des exigences suivantes
avant de démarrer.
Le pilote doit :
S’informer correctement auprès d’une
source compétente sur tous les as-
pects de l’utilisation du scooter.
Observer les averti ssements et procé-
der aux entretiens préconisés dans ce
Manuel du propriétaire.
Suivre des cours afin d’apprendre à
maîtriser les techniques de conduite
sûres et correctes.
Faire réviser le véhicule par un méca-
nicien compétent aux intervalles indi-
qués dans ce Manuel du propriétaire
ou lorsque l’état de la mécanique l’exi-
ge.
Conduite en toute sécurité
Effectuer les contrôles avant utilisation à chaque départ afin de s’assurer que le véhi-
cule peut être conduit en toute sécurité.
L’omission du contrôle ou de l’entretien cor-
rects du véhicule augmente les risques
d’accident ou d’endommagement. Se re-
porter à la liste des c
ontrôles avant utilisa-
tion à la page 4-1.
Ce scooter est conç u pour le transport
du pilote et d’un passager.
La plupart des accidents de circulation
entre voitures et scooters sont dus au
fait que les automobilistes ne voient
pas les scooters. De nombreux acci-
dents sont causés par un automobilis-
te n’ayant pas vu le scooter. Se faire
bien voir semble donc permettre de ré-
duire les risques de ce genre d’acci-
dent.
Dès lors :
Porter une combinaison de couleur vive.
Être particulièrement prudent à l’ap- proche des carrefours, car c’est aux
carrefours que la plupart des acci-
dents de deux-roues se produisent.
Rouler dans le champ de visibilité des automobilistes. Éviter de rouler
dans leur angle mort.
De nombreux accidents sont dus au
manque d’expérience du pilote. En ef-
fet, bon nombre de victimes d’acci- dents sont des pilotes n’ayant pas de
permis.
Ne pas rouler avant d’avoir acquis
un permis de conduire et ne prêter
son scooter qu’à des pilotes expéri-
mentés.
Connaître ses limites et ne pas se surestimer. Afin d’éviter un acci-
dent, se limiter à des manœuvres
que l’on peut effectuer en toute con-
fiance.
S’exercer à des endroits où il n’y a pas de trafic tant que l’on ne s’est
pas complètement familiarisé avec
le scooter et ses commandes.
De nombreux accidents sont provo-
qués par des erreurs de conduite du
pilote de scooter. Une erreur typique
consiste à prendre un virage trop large
en raison d’une vitesse excessive ou
un virage trop court (véhicule pas as-
sez incliné pour la vitesse).
Toujours respecter les limites de vi-
tesse et ne jamais rouler plus vite
que ne le permet l’état de la route et
le trafic.
Toujours signaler clairement son in- tention de tourner ou de changer de
bande de circulation. Rouler dans le
champ de visibilité des automobilis-
tes.
59C-9-F0.book 1 ページ 2011年9月11日 日曜日 午後5時35分
Page 9 of 96
1-2
1
CONSIGNES DE SÉCURITÉ
La posture du pilote et celle du passa-
ger est importante pour le contrôle cor-
rect du véhicule.
Pour conserver le contrôle de sonscooter, il faut toujours tenir le gui-
don des deux mains et garder ses
pieds sur les repose-pieds.
Le passager doit toujours se tenir
des deux mains, soit au pilote, soit à
la poignée du passager ou à la poi-
gnée de manutention, si le modèle
en est pourvu, et garder les deux
pieds sur les repose-pieds du pas-
sager. Ne jamais prendre en charge
un passager qui ne puisse placer
fermement ses deux pieds sur les
repose-pieds.
Ne jamais conduire après avoir absor-
bé de l’alcool, certains médicaments
ou des drogues.
Ce scooter est conçu pour l’utilisation
sur route uniquement. Ce n’est pas un
véhicule tout-terrain.
Équipement
La plupart des accidents mortels en scooter
résultent de blessures à la tête. Le port du
casque est le seul moy en d’éviter ou de limi-
ter les blessures à la tête.
Toujours porter un casque homolo-
gué.
Porter une visière ou des lunettes de
protection. Si les yeux ne sont pas pro-
tégés, le vent risque de troubler la vue
et de retarder la détection des obsta-
cles.
Porter des bottes, une veste, un panta-
lon et des gants solides pour se proté-
ger des éraflures en cas de chute.
Ne jamais porter des vêtements lâ-
ches, car ceux-ci pourraient s’accro-
cher aux leviers de commande ou
même aux roues, ce qui risque d’être
la cause d’un accident.
Toujours porter des vêtements de pro-
tection qui couvrent les jambes, les
chevilles et les pieds. Le moteur et le
système d’échappement sont brûlants
pendant ou après la conduite, et peu-
vent, dès lors, prov oquer des brûlures.
Les consignes ci-dessus s’adressent
également au passager.
Éviter un empoisonnement au monoxy-
de de carbone
Tous les gaz d’échappement de moteur
contiennent du monoxyde de carbone, un
gaz mortel. L’inhalation de monoxyde de
carbone peut provoquer céphalées, étour-
dissements, somnolence, nausées, confu-
sion mentale, et finalement la mort.
Le monoxyde de carbone est un gaz incolo- re, inodore et insipide qui peut être présent
même lorsque l’on ne sent ou ne voit aucun
gaz d’échappement. Des niveaux mortels
de monoxyde de carbone peuvent s’accu-
muler rapidement et peuvent suffoquer rapi-
dement une victime et l’empêcher de se
sauver. De plus, des niveaux mortels de
monoxyde de carbone peuvent persister
pendant des heures, voire des jours dans
des endroits peu ou pas ventilés. Si l’on res-
sent tout symptôme d’empoisonnement au
monoxyde de carbone, il convient de quitter
immédiatement l’endroit, de prendre l’air et
de CONSULTER UN MÉDECIN.
Ne pas faire tourner un moteur à l’inté-
rieur d’un bâtiment. Même si l’on tente
de faire évacuer les gaz d’échappe-
ment à l’aide de ventilateurs ou en
ouvrant portes et fenêtres, le monoxy-
de de carbone peut atteindre rapide-
ment des concentrations
dangereuses.
Ne pas faire tourner un moteur dans
un endroit mal ventilé ou des endroits
partiellement clos, comme les gran-
ges, garages ou abris d’auto.
Ne pas faire tourner un moteur à un
endroit à l’air libre d’où les gaz
d’échappement pourraient être aspi-
rés dans un bâtiment par des ouvertu-
res comme portes ou fenêtres.
59C-9-F0.book 2 ページ 2011年9月11日 日曜日 午後5時35分
Page 10 of 96
1-3
CONSIGNES DE SÉCURITÉ
1
Charge
L’ajout accessoires ou de bagages peut ré-
duire la stabilité et la maniabilité du scooter
si la répartition du poids est modifiée. Afin
d’éviter tout risque d’accident, monter ac-
cessoires et bagages avec beaucoup de
soin. Redoubler de prudence lors de la con-
duite d’un scooter chargé d’accessoires ou
de bagages. Voici quelques directives à sui-
vre concernant les accessoires et le char-
gement de ce scooter :
S’assurer que le poids total du pilote, du
passager, des bagages et des accessoires
ne dépasse pas la charge maximum. La
conduite d’un véhicule surchargé peut
être la cause d’un accident.
Même lorsque cette limite de poids n’est
pas dépassée, garder le s points suivants à
l’esprit :
Les bagages et les accessoires doi-
vent être fixés aussi bas et près du
scooter que possible. Attacher soi-
gneusement les bagages les plus
lourds près du centre du scooter et ré-
partir le poids également de chaque
côté afin de ne pas le déséquilibrer.
Un déplacement soudain du charge-
ment peut créer un déséquilibre. S’as- surer que les accessoires et les
bagages sont correctement attachés
avant de prendre la route. Contrôler
fréquemment les fixations des acces-
soires et des bagages.
Régler correctement la suspension
(pour les modèles à suspension ré-
glable) en fonction de la charge et
contrôler l’état et la pression de gon-
flage des pneus.
Ne jamais placer des objets lourds
ou volumineux sur le guidon, la four-
che ou le garde-boue avant. Ces
objets peuvent déstabiliser la direc-
tion et rendre le maniement plus dif-
ficile.
Ce véhicule n’est pas conçu pour ti-
rer une remorque ni pour être ac-
couplé à un side-car.
Accessoires Yamaha d’origine
Le choix d’accessoires pour son véhicule
est une décision importante. Des accessoi-
res Yamaha d’origine, disponibles unique-
ment chez les concessionnaires Yamaha,
ont été conçus, testés et approuvés par
Yamaha pour l’utilisation sur ce véhicule.
De nombreuses entr eprises n’ayant aucun
lien avec Yamaha produisent des pièces et
accessoires, ou mettent à disposition
d’autres modifications pour les véhicules Yamaha. Yamaha n’est pas en mesure de
tester les produits disponibles sur le marché
secondaire. Yamaha ne peut dès lors ni ap-
prouver ni recommande
r l’utilisation d’ac-
cessoires vendus par des tiers ou les
modifications autres que celles recomman-
dées spécialement par Yamaha, même si
ces pièces sont vendu es ou montées par un
concessionnaire Yamaha.
Pièces de rechange, accessoires et mo-
difications issus du marché secondaire
Bien que des produits du marché secondai-
re puissent sembler être de concept et de
qualité identiques aux accessoires
Yamaha, il faut être conscient que certains
de ces accessoires ou certaines de ces mo-
difications ne sont pas appropriés en raison
du danger potentiel qu’ils représentent pour
soi-même et pour autrui. La mise en place
de produits issus du marché secondaire ou
l’exécution d’une autre modification du véhi-
cule venant altérer le concept ou les carac-
téristiques du véhicule peut soumettre les
occupants du véhicule ou des tiers à des
risques accrus de blessures ou de mort. Le
propriétaire est responsable des domma-
ges découlant d’une modification du véhicu-
le.
Respecter les conseils suivants lors du
montage d’accessoires, ainsi que ceux don-
Charge maximale:
198 kg (437 lb)
59C-9-F0.book 3 ページ 2011年9月11日 日曜日 午後5時35分
