PFLEGE UND STILLLEGUNG DES MOTORROLLERS
7-2
2
3
4
5
678
9
mildes Reinigungsmittel zusam-
men mit Wasser verwendet werden.
Da Reinigungsmittel Plastikteile an-
greifen können, müssen alle Reste
des Reinigungsmittels mit sehr viel
Wasser abgespült werden.

Niemals scharfe Chemikalien für
Plastikteile verwenden. Niemals fol-
gende Mittel bzw. einen mit diesen
Mitteln angefeuchteten Lappen
oder Schwamm benutzen: alkali-
sche oder stark säurehaltige Reini-
gungsmittel, Lösungsmittel,
Benzin, Rostschutz- oder -entfer-
nungsmittel, Brems- oder Kühlflüs-
sigkeit, Batteriesäure.

Niemals Hochdruck-Waschanlagen
oder Dampfstrahlreiniger verwen-
den, da diese das Einsickern von
Wasser und damit eine Verschlech-
terung in den folgenden Bereichen
verursachen: Dichtungen (von Rä-
dern, Schwinglagern, Gabeln und
Bremsen), elektrische Bestandteile
(Stecker, Verbindungen, Instrumen-
te, Schalter und Lichter), Ent- und
Belüftungsschläuche.

Für Motorroller, die mit einer Wind-
schutzscheibe ausgestattet sind:
Keine starken Reiniger oder harten
Schwämme verwenden, da sie Teileabstumpfen oder verkratzen wer-
den. Einige Plastikreinigungsmittel
könnten auf der Windschutzschei-
be Kratzer hinterlassen. Das Pro-
dukt an einer nicht im Blickfeld
liegenden Stelle der Windschutz-
scheibe testen, ob es Scheuerspu-
ren hinterlässt. Ist die
Windschutzscheibe verkratzt, nach
dem Waschen ein Plastikpoliermit-
tel verwenden.
Nach normalem Gebrauch
Schmutz am besten mit warmem Wasser,
einem milden Reinigungsmittel und einem
sauberen, weichen Schwamm lösen, da-
nach gründlich mit sauberem Wasser spü-
len. Schwer zugängliche Stellen mit einer
Zahnbürste oder Flaschenbürste reinigen.
Hartnäckiger Schmutz und Insekten lassen
sich leichter entfernen, wenn zuvor ein nas-
ses Tuch einige Minuten lang auf die ver-
schmutzten Stellen gelegt wird.
Nach Fahrten im Regen, auf Straßen, diemit Salz bestreut wurden oder in Küstennä-heDa Meeressalz und Streusalz in Verbin-
dung mit Wasser extrem korrosiv wirken,
führen Sie bitte nach jeder Fahrt in Regen,
Küstennähe oder auf gestreuten Straßen folgende Schritte durch.
HINWEISIm Winter gestreutes Salz kann noch bis in
den Frühling hinein auf Straßen vorhandensein.
1. Den Motorroller abkühlen lassen und dann mit kaltem Wasser und einem
milden Reinigungsmittel abwaschen.
ACHTUNG: Kein warmes Wasser
verwenden, da es die Korrosions-
aktivität des Salzes erhöht.
[GCA10791]

2. Um Korrosion zu verhindern, ein Kor- rosionsschutzspray auf alle Metallo-
berflächen sprühen, einschließlich
verchromter und vernickelter Metallo-
berflächen.
Nach der Reinigung 1. Den Roller mit einem Leder oder ei- nem saugfähigen Tuch trockenwi-
schen.
2. Verwenden Sie zur Pflege von ver- chromten, Aluminium- und Edel-
stahl-Teilen, auch an der
Auspuffanlage, eine Chrompolitur.
(Sogar die temperaturbedingte Verfär-
bung von Edelstahl-Auspuffanlagen
kann mit einer solchen Politur entfernt
werden.)
3. Alle Metalloberflächen müssen mit ei-
59C-9-G1.book 2 ページ ２０１２年７月３日　火曜日　午後３時４２分

PFLEGE UND STILLLEGUNG DES MOTORROLLERS
7-3
1
2
3
4
5
67
8
9
nem Korrosionsschutzspray vor Korro-
sion geschützt werden, auch wenn sie
verchromt oder vernickelt sind.
4. Verwenden Sie Sprühöl als Universal- reiniger, um noch vorhandene Rest-
verschmutzungen zu entfernen.
5. Steinschläge und andere kleine Lack- schäden mit Farblack ausbessern
bzw. mit Klarlack versiegeln.
6. Wachsen Sie alle lackierten Oberflä- chen.
7. Den Motorroller vollständig trocknen (lassen), bevor er untergestellt oder
abgedeckt wird.WARNUNG
GWA10942
Verunreinigungen auf den Bremsen
oder Reifen kann zu Kontrollverlust füh-
ren.
Sicherstellen, dass sich weder Öl
noch Wachs auf den Bremsen oder
Reifen befindet. Gegebenenfalls
Bremsscheiben und -beläge mit
Aceton oder einem handelsübli-
chen Bremsenreiniger säubern;
Reifen mit warmem Wasser und ei-
nem milden Reinigungsmittel ab-
waschen.

Vor einer Fahrt mit dem Motorroller
die Bremsleistung und das Verhal-ten in Kurven testen.
ACHTUNG
GCA10800

Wachs und Öl stets sparsam auftra-
gen und jeglichen Überschuss ab-
wischen.

Niemals Gummi- oder Kunststoff-
teile einölen bzw. wachsen, son-
dern mit geeigneten Pflegemitteln
behandeln.

Polituren nicht zu häufig einsetzen,
denn diese enthalten Schleifmittel,
die eine dünne Schicht des Lackesabtragen.
HINWEIS
Produktempfehlungen erhalten Sie bei
Ihrem Yamaha-Händler.

Die Scheinwerfer-Streuscheiben kön-
nen beim Waschen, in regnerischem
Wetter oder bei feuchten Klimabedin-
gungen beschlagen. Durch kurzzeiti-
ges Einschalten der Scheinwerfer
kann die Feuchtigkeit von der Streu-scheibe entfernt werden.
GAU36553
Abstellen Kurzzeitiges Abstellen
Der Roller sollte stets kühl und trocken un-
tergestellt und mit einer luftdurchlässigen
Plane abgedeckt werden, um ihn vor Staub
zu schützen. Achten Sie darauf, dass der
Motor und die Auspuffanlage kühl sind, be-
vor Sie den Motorroller abdecken.ACHTUNG
GCA10820

Stellen Sie einen nassen Motorrol-
ler niemals in eine unbelüftete Ga-
rage oder decken ihn mit einer
Plane ab, denn dann bleibt das
Wasser auf den Bauteilen stehen,
und das kann Rostbildung zur Fol-
ge haben.

Um Korrosion zu verhindern, feuch-
te Keller, Ställe (Anwesenheit von
Ammoniak) und Bereiche, in denen
starke Chemikalien gelagert wer-den, vermeiden.
Stilllegung
Möchten Sie Ihren Motorroller mehrere Mo-
nate stilllegen, sollten folgende Schutzvor-
kehrungen getroffen werden: 1. Folgen Sie allen Anweisungen im Ab-
schnitt “Pflege” in diesem Kapitel.
59C-9-G1.book 3 ページ ２０１２年７月３日　火曜日　午後３時４２分

PFLEGE UND STILLLEGUNG DES MOTORROLLERS
7-4
2
3
4
5
678
9
2. Füllen Sie den Kraftstofftank und fü-gen Sie einen stabilisierenden Zusatz
hinzu (falls erhältlich), um den Tank
vor Rostbefall zu schützen und eine
chemische Veränderung des Kraft-
stoffs zu verhindern.
3. Zum Schutz der Zylinder, Kolbenringe, etc. vor Korrosion die folgenden
Schritte ausführen:
a. Die Zündkerzenstecker abziehen und dann die Zündkerzen heraus-
schrauben.
b. Etwa einen Teelöffel Motoröl durch die Kerzenbohrungen einfüllen.
c. Die Zündkerzenstecker auf die Zündkerzen aufstecken und dann
die Zündkerzen auf den Zylinder-
kopf legen, sodass die Elektroden
Masseverbindung haben. (Damit
wird im nächsten Schritt die Fun-
kenbildung begrenzt.)
d. Den Motor einige Male mit dem Anlasser durchdrehen. (Dadurch
wird die Zylinderwand mit Öl be-
netzt.)
e. Die Zündkerzenstecker von den Zündkerzen abziehen, die Zünd-
kerzen einschrauben und die
Zündkerzenstecker wieder auf die
Zündkerzen aufsetzen.
WARNUNG! Um Beschädigun- gen und Verletzungen durch
Funken zu vermeiden, beim
Durchdrehen des Motors sicher-
stellen, dass die Zündkerzene-
lektroden geerdet sind.
[GWA10951]

4. Sämtliche Seilzüge sowie alle Hebel- und Ständer-Drehpunkte ölen.
5. Den Luftdruck der Reifen kontrollieren
und ggf. korrigieren. Anschließend
den Motorroller so aufbocken, dass
beide Räder über dem Boden schwe-
ben. Anderenfalls jeden Monat die Rä-
der etwas verdrehen, damit die Reifen
nicht ständig an derselben Stelle auf-
liegen und dadurch beschädigt wer-
den.
6. Den Schalldämpfer mit Plastiktüten so
abdecken, dass keine Feuchtigkeit
eindringen kann.
7. Die Batterie ausbauen und vollständig
aufladen. Die Batterie an einem küh-
len, trockenen Ort lagern und einmal
pro Monat aufladen. Die Batterie nicht
an einem übermäßig kalten oder war-
men Ort [unter 0 C (30 F) oder über
30 C (90  F)] lagern. Nähere Anga-
ben zum Lagern der Batterie siehe
Seite 6-28.
HINWEISAnfallende Reparaturen vor der Stilllegung
ausführen.
59C-9-G1.book 4 ページ ２０１２年７月３日　火曜日　午後３時４２分

8-1
1
2
3
4
5
6
78
9
TECHNISCHE DATEN
GAU50916
Abmessungen:Gesamtlänge: 2200 mm (86.6 in)
Gesamtbreite: 775 mm (30.5 in)
Gesamthöhe: 1420/1475 mm (55.9/58.1 in)
Sitzhöhe:
800 mm (31.5 in)
Radstand: 1580 mm (62.2 in)
Bodenfreiheit: 125 mm (4.92 in)
Mindest-Wendekreis:
2800 mm (110.2 in)Gewicht:Gewicht (fahrfertig): XP500 217 kg (478 lb)
XP500A 221 kg (487 lb)Motor:Bauart: Flüssigkeitsgekühlter 4-Takt-Motor, DOHC
Zylinderanordnung: Reihenzweizylinder
Hubraum: 530 cm
3
Bohrung  Hub:
68.0  73.0 mm (2.68  2.87 in)
Verdichtungsverhältnis: 10.90 : 1
Startsystem: Elektrostarter
Schmiersystem:
Trockensumpfschmierung
Motoröl:Empfohlene Marke: YAMALUBE
Sorte (Viskosität): SAE 10W-30 oder 10W-40
Empfohlene Motorölqualität: API Service, Sorte SG oder höher/JASO
MA
Motoröl-Füllmenge: Ohne Wechsel der Ölfilterpatrone: 2.70 L (2.85 US qt, 2.38 Imp.qt)
Mit Wechsel der Ölfilterpatrone: 2.90 L (3.07 US qt, 2.55 Imp.qt)Kühlsystem:Fassungsvermögen des K ühlflüssigkeits-Aus-
gleichsbehälters (bis zur Maximalstand-Mar-
kierung): 0.27 L (0.29 US qt, 0.24 Imp.qt)
Fassungsvermögen des Kühlers (einschließ-
lich aller Kanäle):
1.50 L (1.59 US qt, 1.32 Imp.qt)Luftfilter:Luftfiltereinsatz: Ölbeschichteter PapiereinsatzKraftstoff:Empfohlener Kraftstoff:
Bleifreies Normalbenzin (Gasohol (E10)
zulässig)
Tankvolumen (Gesamtinhalt):
15.0 L (3.96 US gal, 3.30 Imp.gal)
Davon Reserve: 3.0 L (0.79 US gal, 0.66 Imp.gal)
Kraftstoff-Einspritzung:Drosselklappengehäuse:
Kennzeichnung: 59C1 00Zündkerze(n):Hersteller/Modell: NGK/CR7E
Zündkerzen-Elektrodenabstand: 0.7–0.8 mm (0.028–0.031 in)Kupplung:Kupplungsbauart: Mehrscheiben-Automatik-ÖlbadkupplungKraftübertragung:Primäruntersetzungsverhältnis:
1.000
Achsantrieb: Riemen
Sekundäruntersetzungsverhältnis: 6.034 (52/32 x 36/22 x 59/26)
Getriebeart:
Keilriemen-AutomatikFahrgestell:Rahmenbauart: unten offener Zentralrohrrahmen
Lenkkopfwinkel:
25.00 Grad
Nachlauf: 92 mm (3.6 in)Vorderreifen:Ausführung:
Schlauchlos-Reifen
Dimension: 120/70R15 M/C 56H
59C-9-G1.book 1 ページ ２０１２年７月３日　火曜日　午後３時４２分

TECHNISCHE DATEN
8-2
2
3
4
5
6
789
Hersteller/Typ: DUNLOP/GPR-100F
Hersteller/Typ:
BRIDGESTONE/BT011FHinterreifen:Ausführung: Schlauchlos-Reifen
Dimension:
160/60R15 M/C 67H
Hersteller/Typ: DUNLOP/GPR-100L
Hersteller/Typ: BRIDGESTONE/BT012RZuladung:Max. Gesamtzuladung: XP500 198 kg (437 lb)
XP500A 194 kg (428 lb)
* (Gesamtgewicht von Fahrer, Beifahrer,
Gepäck und Zubehör)Reifenluftdruck (bei kaltem Reifen):Zuladungsbedingung: 0–90 kg (0–198 lb)
Vorn:
225 kPa (2.25 kgf/cm
2, 33 psi)
Hinten:
250 kPa (2.50 kgf/cm2, 36 psi)
Zuladungsbedingung: XP500 90–198 kg (198–437 lb)
XP500A 90–194 kg (198–428 lb)
Vorn: 225 kPa (2.25 kgf/cm2, 33 psi)
Hinten: 280 kPa (2.80 kgf/cm2, 41 psi)
Vorderrad:Rad-Bauart: Gussrad
Felgengröße: 15M/C x MT3.50Hinterrad:Rad-Bauart:
Gussrad
Felgengröße: 15M/C x MT5.00Vorderradbremse:Bauart:
Doppelscheibenbremse
Betätigung: Handbedienung (rechts)
Empfohlene Flüssigkeit: DOT 4Hinterradbremse:Bauart: Einzelscheibenbremse
Betätigung: Handbedienung (links)
Empfohlene Flüssigkeit:
DOT 4Vorderrad-Federung:Bauart: Teleskopgabel
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft
Federweg: 120.0 mm (4.72 in)Hinterrad-Federung:Bauart:
Schwinge Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft, gas-
druckunterstützt
Federweg: 116.0 mm (4.57 in)
Elektrische Anlage:Zündsystem: TCI
Lichtmaschine: Drehstromgenerator mit PermanentmagnetBatterie:Typ: YTZ12S
Spannung, Kapazität: 12 V, 11.0 AhScheinwerfer:Lampenart: HalogenlampeLampenspannung, Watt  Anzahl:Scheinwerfer:
12 V, 55.0 W  2
Rücklicht/Bremslicht: LED
Blinklicht vorn: 12 V, 21.0 W  2
Blinklicht hinten:
12 V, 21.0 W  2
Standlicht vorn: 12 V, 5.0 W  1
Kennzeichenbeleuchtung: 12 V, 5.0 W  1
Instrumentenbeleuchtung:
LED
59C-9-G1.book 2 ページ ２０１２年７月３日　火曜日　午後３時４２分

TECHNISCHE DATEN
8-3
1
2
3
4
5
6
78
9
Fernlicht-Kontrollleuchte: LED
Blinker-Kontrollleuchte:
LED x 2
Motorstörungs-Warnleuchte: LED
ABS-Warnleuchte: XP500A LED
Anzeigeleuchte des Wegfahrsperren-Sys-
tems: LEDSicherungen:Hauptsicherung: 40.0 A
Scheinwerfersicherung: 20.0 A
Signalanlagensicherung:
15.0 A
Zündungssicherung: 7.5 A
Parkleuchten-Sicherung: 10.0 A
Kühlerlüftersicherung:
15.0 A
Sicherung des Kraftstoffeinspritz-Systems: 7.5 A
Sicherung des ABS-Kontrolleinheit: XP500A 5.0 A
Sicherung des ABS-Motors:
XP500A 30.0 A
ABS-Magnetventilsicherung: XP500A 20.0 A
Zusatzsicherung: 7.5 A
59C-9-G1.book 3 ページ ２０１２年７月３日　火曜日　午後３時４２分

9-1
2
3
4
5
6
7
89
KUNDENINFORMATION
GAU48612
Identifizierungsnummern Bitte übertragen Sie die Fahrzeug-Identifi-
zierungsnummern sowie die Modell-
code-Plakette in die dafür vorgesehenen
Felder, da diese für die Bestellung von Er-
satzteilen und -schlüsseln bei
Yamaha-Händlern sowie bei einer Dieb-
stahlmeldung benötigt werden.
FAHRZEUG-
IDENTIFIZIERUNGSNUMMER:
MODELLCODE-PLAKETTE:
GAU26410

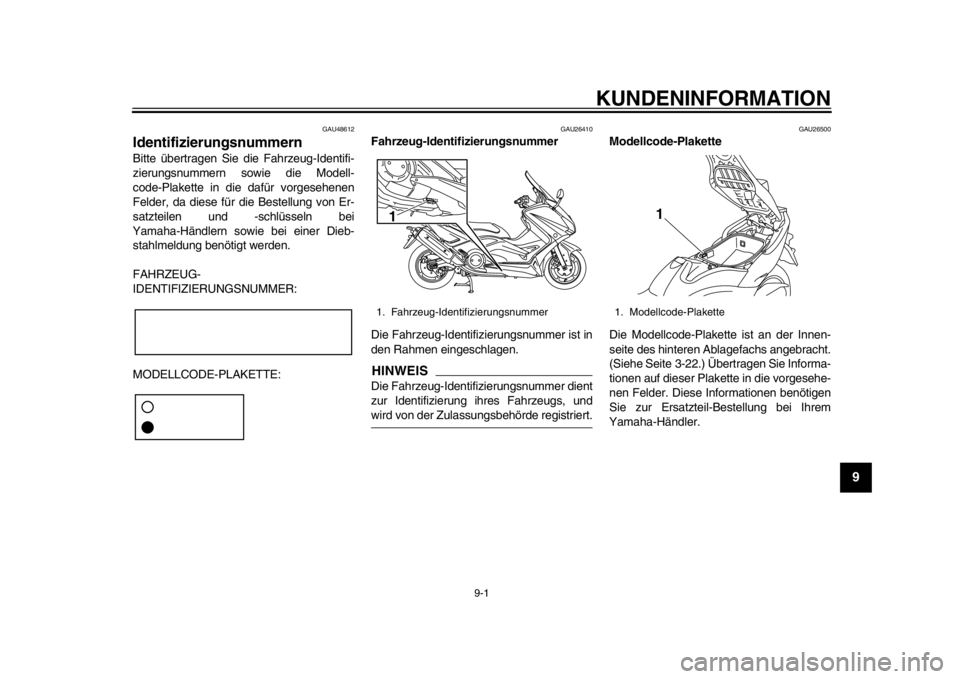

Fahrzeug-Identifizierungsnummer
Die Fahrzeug-Identifizierungsnummer ist in
den Rahmen eingeschlagen.HINWEISDie Fahrzeug-Identifizierungsnummer dient
zur Identifizierung ihres Fahrzeugs, undwird von der Zulassungsbehörde registriert.
GAU26500
Modellcode-Plakette
Die Modellcode-Plakette ist an der Innen-
seite des hinteren Ablagefachs angebracht.
(Siehe Seite 3-22.) Übertragen Sie Informa-
tionen auf dieser Plakette in die vorgesehe-
nen Felder. Diese Informationen benötigen
Sie zur Ersatzteil-Bestellung bei Ihrem
Yamaha-Händler.
1. Fahrzeug-Identifizierungsnummer1
1. Modellcode-Plakette
1
59C-9-G1.book 1 ページ ２０１２年７月３日　火曜日　午後３時４２分

INDEXAAbblendschalter .......................................3-13
Abdeckungen, abnehmen und montieren.................................................6-8
Ablagefächer ............................................3-22
ABS (für ABS-Modelle) ............................3-16
Abstellen ....................................................7-3
ABS-Warnleuchte (für ABS-Modelle) .........3-4
Anfahren ....................................................5-2
Anzeigeleuchte des Wegfahrsperren- Systems ...................................................3-4BBatterie.....................................................6-28
Beschleunigen und Verlangsamen ............5-3
Blinker-Kontrollleuchten .............................3-3
Blinkerlampe vorn, auswechseln .............6-33
Blinkerschalter .........................................3-13
Bordwerkzeug ............................................6-2
Bowdenzüge, prüfen und schmieren .......6-25
Bremsen.....................................................5-3
Bremsflüssigkeitsstand, prüfen ................6-23
Bremsflüssigkeit, wechseln ......................6-24
Bremshebel, schmieren ...........................6-25DDiebstahlanlage (Sonderzubehör) ...........3-13
Drehzahlmesser .........................................3-5
Durchhang des Antriebsriemens..............6-24EEinfahrvorschriften .....................................5-4FFahrer-Rückenlehne, einstellen ...............3-21
Fahrzeug-Identifizierungsnummer .............9-1
Federbein .................................................3-26
Fehlersuchdiagramme .............................6-37 Fehlersuche ............................................. 6-36
Fernlicht-Kontrollleuchte ............................ 3-3
Feststellbremshebel
(Hinterradbremse) ................................. 3-16
Feststellbremskabel (Hinterradbremse), einstellen ................ 6-21
GGasdrehgriff und Gaszug,
kontrollieren und schmieren .................. 6-25
Geschwindigkeits messer ........................... 3-5HHandbremshebel, Hinterradbremse ........ 3-15
Handbremshebel, Vorderradbremse ....... 3-14
Haupt- und Seitenständer,
prüfen und schmieren ........................... 6-26
Helmhalter ............................................... 3-22
Hinterrad-Feststellbremse,
überprüfen ............................................. 6-21
Hupenschalter ......................................... 3-14IIdentifizierungsnummern ........................... 9-1KKatalysator............................................... 3-20
Kennzeichenleuchten-Lampe,
auswechseln ......................................... 6-34
Kontroll- und Warnleuchten ....................... 3-3
Kraftstoff .................................................. 3-18
Kraftstoff, Tipps zum Sparen ..................... 5-4
Kühlflüssigkeit.......................................... 6-14LLage der Teile............................................ 2-1
Leerlaufdrehzahl ...................................... 6-16
Lenkerarmaturen ..................................... 3-13
Lenkung, prüfen....................................... 6-27 Lichthupenschalter .................................. 3-13
Luftfiltereinsatz, ersetzen ........................ 6-15
MModellcode-Plakette.................................. 9-1
Motor anlassen.......................................... 5-1
Motoröl und Ölfilterpatrone...................... 6-11
Motorstoppschalter.................................. 3-14
Motorstörungs-Warnleuchte ...................... 3-3
Multifunktionsanzeige................................ 3-6PParken ....................................................... 5-5
Pflege ........................................................ 7-1RRäder ...................................................... 6-19
Radlager, prüfen ..................................... 6-28
Reifen ...................................................... 6-17
Rücklicht/Bremslicht ................................ 6-33
Rückspiegel............................................. 3-26SScheibenbremsbeläge des
Vorder- und Hinterr ads, prüfen ............. 6-22
Scheinwerferlampe, auswechseln........... 6-32
Seitenständer .......................................... 3-27
Sicherheitsinformationen........................... 1-1
Sicherungen, wechseln ........................... 6-30
Sitzbank .................................................. 3-20
Spiel des Gasdrehgriffs, prüfen............... 6-17
Spiel des Vorder- und Hinterradbremshebels, überprüfen ....... 6-20
Standlichtlampe, auswechseln ................ 6-35
Starterschalter ......................................... 3-14
System der Wegfahrsperre ....................... 3-1TTankverschluss ....................................... 3-17
59C-9-G1.book 2 ページ ２０１２年７月３日　火曜日　午後３時４２分

INDEX
Technische Daten...................................... 8-1
Teleskopgabel, prüfen ............................. 6-27
Tipps zur Fahrsicherheit ............................ 1-5VVentilspiel ................................................ 6-17
Vorsicht bei Mattfarben.............................. 7-1WWarnblinkschalter .................................... 3-14
Wartung, Abgas-Kontrollsystem ................ 6-3
Wartung und Schmierung, regelmäßig ...... 6-4
Windschutzscheibe.................................. 3-24ZZündkerzen, prüfen ................................. 6-10
Zünd-/Lenkschloss .................................... 3-2
Zündunterbrechungs- u. Anlasssperrschalter-System.................. 3-27
59C-9-G1.book 3 ページ ２０１２年７月３日　火曜日　午後３時４２分

59C-9-G1.book 4 ページ ２０１２年７月３日　火曜日　午後３時４２分
