Achterlicht/remlichtunit Dit model is uitgerust met een LED-type
remlicht/achterlicht.
Als het remlicht/achterlicht niet gaat bran-
den, vraag dan een Yamaha dealer het
elektrisch circuit te testen.
DAU52320

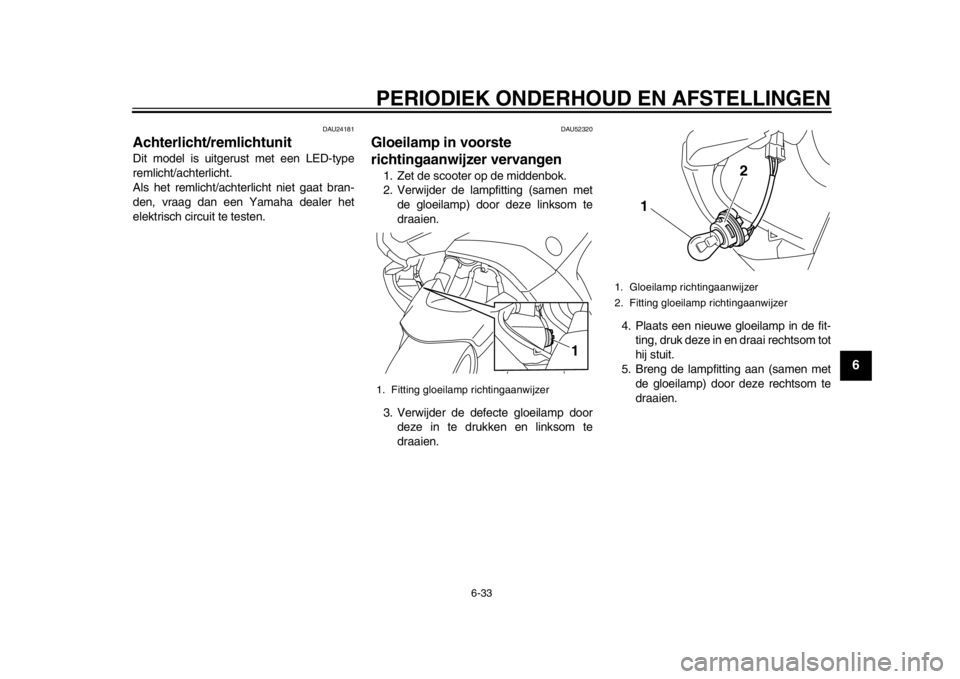

Gloeilamp in voorste
richtingaanwijzer vervangen 1. Zet de scooter op de middenbok.
2. Verwijder de lampfitting (samen metde gloeilamp) door deze linksom te
draaien.
3. Verwijder de defecte gloeilamp door deze in te drukken en linksom te
draaien. 4. Plaats een nieuwe gloeilamp in de fit-
ting, druk deze in en draai rechtsom tot
hij stuit.
5. Breng de lampfitting aan (samen met de gloeilamp) door deze rechtsom te
draaien.1. Fitting gloeilamp richtingaanwijzer
1
1. Gloeilamp richtingaanwijzer
2. Fitting gloeilamp richtingaanwijzer
1 2
59C-9-D1.book 33 ページ ２０１２年７月５日　木曜日　午前９時６分

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-34
1
2
3
4
56
7
8
9
DAUT1330
Gloeilamp achterste
richtingaanwijzerAls het lampje van een achterste richtin-
gaanwijzer niet gaat branden, laat het elek-
trisch circuit dan door een Yamaha dealer
controleren of vervang de gloeilamp.
DAU24313

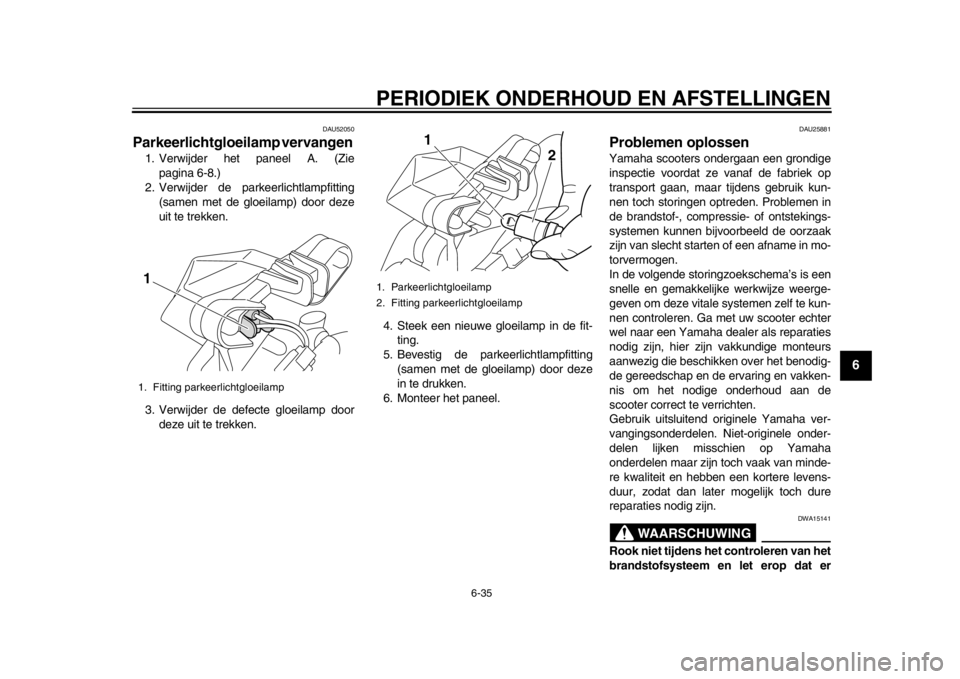

Gloeilamp in kentekenverlichting
vervangen 1. Verwijder de lampeenheid voor kente-kenverlichting door de schroeven los
te draaien.
2. Verwijder de gloeilampfitting van de kentekenverlichting (samen met de
gloeilamp) door deze uit te trekken. 3. Verwijder de defecte gloeilamp door
deze uit te trekken.
4. Steek een nieuwe gloeilamp in de fit-
ting.
5. Breng de lampfitting aan (samen met de gloeilamp) door deze vast te druk-
ken.
6. Monteer de lampeenheid voor kente- kenverlichting doo r de schroeven aan
te brengen.1. Schroef
1
1. Kentekenverlichtingsunit
2. Gloeilampfitting kentekenverlichting
1 2
59C-9-D1.book 34 ページ ２０１２年７月５日　木曜日　午前９時６分

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-35
2
3
4
567
8
9
DAU52050
Parkeerlichtgloeilamp vervangen 1. Verwijder het paneel A. (Ziepagina 6-8.)
2. Verwijder de parkeerlichtlampfitting (samen met de gloeilamp) door deze
uit te trekken.
3. Verwijder de defecte gloeilamp door deze uit te trekken. 4. Steek een nieuwe gloeilamp in de fit-
ting.
5. Bevestig de parkeerlichtlampfitting
(samen met de gloeilamp) door deze
in te drukken.
6. Monteer het paneel.
DAU25881
Problemen oplossen Yamaha scooters ondergaan een grondige
inspectie voordat ze vanaf de fabriek op
transport gaan, maar tijdens gebruik kun-
nen toch storingen optreden. Problemen in
de brandstof-, compressie- of ontstekings-
systemen kunnen bijvoorbeeld de oorzaak
zijn van slecht starten of een afname in mo-
torvermogen.
In de volgende storingzoekschema’s is een
snelle en gemakkelijke werkwijze weerge-
geven om deze vitale systemen zelf te kun-
nen controleren. Ga met uw scooter echter
wel naar een Yamaha dealer als reparaties
nodig zijn, hier zijn vakkundige monteurs
aanwezig die beschikken over het benodig-
de gereedschap en de ervaring en vakken-
nis om het nodige onderhoud aan de
scooter correct te verrichten.
Gebruik uitsluitend originele Yamaha ver-
vangingsonderdelen. Niet-originele onder-
delen lijken misschien op Yamaha
onderdelen maar zijn to ch vaak van minde-
re kwaliteit en hebben een kortere levens-
duur, zodat dan later mogelijk toch dure
reparaties nodig zijn.
WAARSCHUWING
DWA15141
Rook niet tijdens he t controleren van het
brandstofsysteem en let erop dat er
1. Fitting parkeerlichtgloeilamp1
1. Parkeerlichtgloeilamp
2. Fitting parkeerlichtgloeilamp
1 2
59C-9-D1.book 35 ページ ２０１２年７月５日　木曜日　午前９時６分

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-36
1
2
3
4
56
7
8
9
geen open vuur of vonken in de omge-
ving zijn, inclusief waakvlammen van
geisers of ovens. Benzine en benzine-
dampen kunnen vlam vatten of explode-
ren, met ernstig letsel of schade aaneigendommen tot gevolg.59C-9-D1.book 36 ページ ２０１２年７月５日　木曜日　午前９時６分

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-37
2
3
4
567
8
9
DAU42503

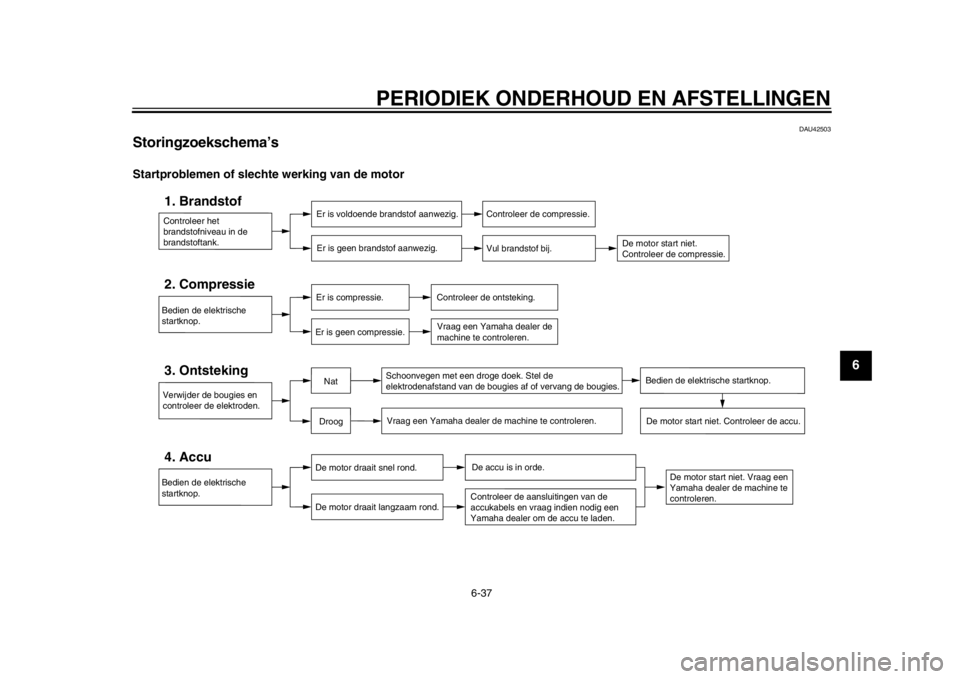

Storingzoekschema’s Startproblemen of slechte werking van de motor
Controleer het
brandstofniveau in de
brandstoftank.1. Brandstof
Er is voldoende brandstof aanwezig.Er is geen brandstof aanwezig.
Controleer de compressie.
Vul brandstof bij.
De motor start niet.
Controleer de compressie.
Bedien de elektrische
startknop.2. Compressie
Er is compressie.
Er is geen compressie.
Controleer de ontsteking. Vraag een Yamaha dealer de
machine te controleren.
Verwijder de bougies en
controleer de elektroden.3. Ontsteking
Schoonvegen met een droge doek. Stel de
elektrodenafstand van de bougies af of vervang de bougies.
Vraag een Yamaha dealer de machine te controleren.
De motor start niet. Vraag een
Yamaha dealer de machine te
controleren.
De motor start niet. Controleer de accu.
Bedien de elektrische
startknop.4. Accu
De motor draait snel rond.
De motor draait langzaam rond.
De accu is in orde.Controleer de aansluitingen van de
accukabels en vraag indien nodig een
Yamaha dealer om de accu te laden.
DroogNat
Bedien de elektrische startknop.
59C-9-D1.book 37 ページ ２０１２年７月５日　木曜日　午前９時６分

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-38
1
2
3
4
56
7
8
9
Oververhitte motor
WAARSCHUWING
DWAT1040

Verwijder de radiatorvuldop niet terwijl de motor en de koelvloeistofradiator nog heet zijn. Hete vloeistof en stoom kunnen
naar buiten spuiten en zo ernstige brandwonden veroorzaken. Wacht tot de motor is afgekoeld.

Breng een dikke doek, bijvoorbeeld een handdoek, aan over de radiatorvuldop en draai deze dan langzaam linksom tegen
de aanslag zodat de nog aanwezige druk kan ontsnappen. Druk de dop omlaag zodra het sisgeluid stopt en draai deze links-om en verwijder de dop.
OPMERKINGAls geen koelvloeistof beschikbaar is, kan tijdelijk leidingwater worden gebruikt, maar dit moet wel zo snel mogelijk door de voorgeschre-ven koelvloeistof worden vervangen.
Wacht tot de
motor is afgekoeld.
Controleer het
koelvloeistofniveau in het
reservoir en in de radiator.
Het koelvloeistofniveau is
in orde.
Het koelvloeistofniveau is
laag. Controleer het
koelsysteem op lekkage.
Vraag een Yamaha dealer het
koelsysteem te controleren en te
repareren.Vul koelvloeistof bij.
(Zie OPMERKING.)
Start de motor. Vraag een Yamaha dealer het koelsysteem
te controleren en te repareren als de motor opnieuw
oververhit raakt.
Er is lekkage.
Er is geen
lekkage.
59C-9-D1.book 38 ページ ２０１２年７月５日　木曜日　午前９時６分

7-1
2
3
4
5
678
9
VERZORGING EN STALLING VAN DE SCOOTER
DAU37833
Matkleur, let op LET OP
DCA15192
Sommige modellen zijn uitgerust met
matkleurige onderdelen. Raadpleeg een
Yamaha dealer voor advies over wat
voor producten gebruikt moeten worden
om het voertuig te reinigen. Het gebruik
van een borsteltje, chemische produc-
ten of reinigingsmiddelen tijdens het rei-
nigen van deze onderdelen kan het
oppervlak bekrassen of beschadigen.
Ook was moet niet worden aangebrachtop een van de matkleurige onderdelen.
DAU26104
Verzorging De open constructie van een scooter maakt
de fraaie techniek beter zichtbaar, maar de
machine is hierdoor ook meer kwetsbaar.
Er kan roestvorming en corrosie optreden,
ook al zijn hoogwaardige componenten ge-
bruikt. Een roestige uitlaatpijp valt bij een
auto niet zo op, bij een scooter is dit echter
nadelig voor de algehele aanblik. Regelma-
tige en correcte verzorging is niet alleen
vereist volgens de garantiebepalingen,
maar verzekert ook een fraai uiterlijk van de
scooter, verlengt de levensduur en verbe-
tert de prestaties.
Alvorens te reinigen
1. Dek de uitlaatdemperopening af met een plastic zak nadat de motor is afge-
koeld.
2. Controleer of alle doppen en afdek- pluggen en alle elektrische stekkers en
aansluitingen, inclusief de bougiedop-
pen, stevig zijn bevestigd.
3. Verwijder hardnekkige vervuiling, zo-
als verbrande olie op het carter, met
een ontvetter en een borstel, maar ge-
bruik dergelijke producten nooit op af-
dichtingen, pakkingen en wielassen.
Spoel vuil en ontvetter altijd af met wa-
ter. Reinigen
LET OP
DCA10783

Vermijd het gebruik van sterke en
bijtende wielreinigingsmiddelen,
vooral bij spaakwielen. Als dergelij-
ke producten toch worden gebruikt
om hardnekkig vuil los te maken,
laat het reinigingsmiddel dan niet
langer inwerken dan is vermeld in
de gebruiksinstructies. Spoel ver-
volgens grondig na met water, laat
direct drogen en breng daarna een
corrosiewerende spray aan.

Bij verkeerd reinigen kunnen kunst-
stof delen (zoals stroomlijnpanelen,
framepanelen, kuipruiten, koplamp-
lenzen, lenzen van de instrumen-
tenverlichting enz.) en de
uitlaatdempers beschadigd raken.
Gebruik alleen een zachte, schone
doek of een spons met water om
kunststof delen te reinigen. Als de
kunststof delen met water niet af-
doende kunnen worden gereinigd,
kan een mild reinigingsmiddel met
water worden gebruikt. Spoel reini-
gingsmiddelresten zorgvuldig af
met grote hoeveelheden water, aan-
gezien ze de kunststof delen kun-
59C-9-D1.book 1 ページ ２０１２年７月５日　木曜日　午前９時６分

VERZORGING EN STALLING VAN DE SCOOTER
7-2
1
2
3
4
5
67
8
9
nen beschadigen.

Gebruik geen bijtende chemische
reinigingsmiddelen op kunststof
delen. Vermijd het gebruik van doe-
ken of sponzen die in contact zijn
geweest met bijtende of schurende
reinigingsmiddelen, oplosmiddelen
of thinner, brandstof (benzine),
roestverwijderingsmiddelen of cor-
rosieremmers, remvloeistof, anti-
vries of elektrolyt.

Gebruik geen hogedrukreinigers of
stoomreinigers, omdat dan op de
volgende plaatsen water kan door-
dringen en zo schade kan ontstaan:
afdichtingen (van wiel- en achter-
bruglagers, voorvork en remmen),
elektrische componenten (kabel-
stekkers, messtekkers, instrumen-
ten, schakelaars en verlichting),
beluchtings- en ontluchtingsslan-
gen.

Bij scooters met een kuipruit: Ge-
bruik geen bijtende reinigingsmid-
delen of harde sponzen, deze
veroorzaken dofheid en laten kras-
jes achter. Sommige reinigingsmid-
delen voor kunststof laten
eveneens krasjes achter op de
kuipruit. Test het product op een
klein, niet-zichtbaar gedeelte van dekuipruit om zeker te zijn dat geen
sporen achterblijven op de kuipruit.
Als de kuipruit krasjes vertoont,
breng dan na wassen een hoog-
waardige polish voor gebruik op
kunststof aan.
Na normaal gebruik
Verwijder vuil met warm water, een mild rei-
nigingsmiddel en een zachte, schone spons
en spoel dan grondig met schoon water.
Gebruik een tandenborstel of flessenborstel
voor moeilijk bereikbar e plekken. Hardnek-
kig vastzittend vuil en insectenresten laten
gemakkelijker los als de bewuste plek alvo-
rens te reinigen een paar minuten met een
vochtige doek wordt bedekt.
Na rijden in regen, aan de kust of op bepe-kelde wegenZeelucht en wegenzout waarmee wegen in
de winter worden bestrooid hebben in com-
binatie met water een zeer corrosieve wer-
king; handel daarom als volgt na een rit in
een regenbui, nabij de kust of op bepekelde
wegen.OPMERKINGIn de winter gestrooid wegenzout kan nogtot in de lente aanwezig blijven.
1. Reinig de scooter met koud water en zachte zeep nadat de motor is afge-
koeld.
LET OP: Gebruik geen warm
water, dit versnelt de corrosieve
werking van het zout.
[DCA10791]

2. Breng met een spuitbus een corrosie-
werend middel aan op alle metalen de-
len, ook op verchroomde en
vernikkelde componenten, om zo cor-
rosie te voorkomen.
Na reiniging 1. Droog de scooter met een zeemleren
lap of een vochtabsorberende doek.
2. Gebruik een chroompolish om ver- chroomde, aluminium en roestvrijsta-
len delen te doen glanzen, ook het
uitlaatsysteem. (Zelfs thermische ver-
kleuringen op roestvrijstalen uitlaat-
systemen kunnen door oppoetsen
worden verwijderd.)
3. Het is aan te bevelen om met een
spuitbus een corrosiewerend middel
aan te brengen op alle metalen delen,
ook op verchroomde en vernikkelde
componenten, om zo corrosie te voor-
komen.
4. Gebruik oliespray als universeel schoonmaakmiddel om nog achterge-
bleven vuil te verwijderen.
5. Werk kleine lakbeschadigingen door steenslag e.d. bij.
59C-9-D1.book 2 ページ ２０１２年７月５日　木曜日　午前９時６分

VERZORGING EN STALLING VAN DE SCOOTER
7-3
2
3
4
5
678
9
6. Zet alle gelakte oppervlakken in dewas.
7. Laat de scooter volledig drogen alvo- rens te stallen of af te dekken.
WAARSCHUWING
DWA10942
Verontreiniging van de remmen of ban-
den kan leiden tot verlies van de contro-
le over de machine.
Controleer of er geen olie of was op
de remmen of banden zit. Reinig de
remschijven en remvoeringen in-
dien nodig met een normale rem-
schijfreiniger of aceton en spoel de
banden schoon met lauw water en
een mild reinigingsmiddel.

Test voor u de scooter in gebruik
neemt eerst de remwerking en hetweggedrag in bochten.
LET OP
DCA10800

Breng een geringe hoeveelheid
oliespray en was aan en verwijder
overtollige hoeveelheden.

Breng oliespray of was nooit aan op
rubber of kunststof delen, behandel
deze met een daartoe bestemd ver-
zorgingsmiddel.

Vermijd het gebruik van schurende
poetsmiddelen, deze tasten de lak
aan.
OPMERKING
Vraag een Yamaha dealer om advies
over de te gebruiken producten.

Door wassen, regenachtig weer of een
vochtig klimaat kan de koplamplens
beslagen raken. Inschakelen van de
koplamp gedurende een korte periode
zal helpen bij de verwijdering van hetvocht.
DAU36553
Stalling Korte termijn
Stal uw scooter steeds op een koele en dro-
ge plek en bescherm indien nodig tegen
stof met een luchtdoorlatende stallinghoes.
Zorg ervoor dat de motor en het uitlaatsys-
teem zijn afgekoeld alvorens de scooter af
te dekken.LET OP
DCA10820

Als de scooter wordt gestald in een
slecht geventileerde ruimte of in
vochtige toestand wordt afgedekt
met een dekzeil, zal water en vocht
kunnen binnendringen en roestvor-
ming veroorzaken.

Voorkom corrosie door de machine
niet te stallen in een vochtige kel-
der, een stal (i.v.m. de aanwezig-
heid van ammoniakdamp) en in een
opslagruimte voor sterke chemica-liën.
Lange termijn
Alvorens uw scooter gedurende meerdere
maanden aaneen te stallen: 1. Volg alle instructies op in de paragraaf “Verzorging” in dit hoofdstuk.
2. Vul de brandstoftank en voeg een sta-
59C-9-D1.book 3 ページ ２０１２年７月５日　木曜日　午前９時６分

VERZORGING EN STALLING VAN DE SCOOTER
7-4
1
2
3
4
5
67
8
9
bilisatoradditief (indien verkrijgbaar)
toe om roestvorming in de tank en ach-
teruitgang van de brandstof te voorko-
men.
3. Voer de volgende stappen uit om de
cilinders, de zuigerveren etc. te be-
schermen tegen corrosie.
a. Verwijder de bougiedoppen en de bougies.
b. Giet een theelepeltje motorolie in de bougiegaten.
c. Breng de bougiedoppen aan op de bougies en leg dan de bougies zo-
danig op de cilinderkop dat de
elektroden aan massa liggen. (Dit
voorkomt vonken tijdens de vol-
gende stap.)
d. Laat de motor een paar keer rond- draaien op de startmotor. (De cilin-
derwanden worden zo geolied.)
e. Haal de bougiedoppen los van de bougies en breng dan de bougies
en de bougiedoppen weer aan.
WAARSCHUWING! Verbind de
bougie-elektrodes met de mas-
sa bij het ronddraaien van de
motor om schade of letsel door
vonkvorming te voorko-
men.
[DWA10951]

4. Smeer alle bedieningskabels en scharnierpunten van alle hendels en pedalen en van de zijstandaard/mid-
denbok.
5. Controleer de bandspanning en corri- geer deze indien nodig en breng dan
de scooter omhoog zodat beide wielen
los van de grond zijn. Een andere mo-
gelijkheid is de wielen elke maand iets
te draaien, zodat de banden niet op
één gedeelte sterker achteruitgaan.
6. Dek de uitlaatdemper af met een plas- tic zak om te voorkomen dat vocht kan
binnendringen.
7. Verwijder de accu en laad deze volle- dig bij. Berg de accu op een koele en
droge plek op en laad deze eens per
maand bij. Berg de accu niet op een
overmatig koude of warme plek op
[onder 0 C (30 F) of boven 30 C (90
 F)]. Zie pagina 6-28 voor meer infor-
matie over het opbergen van de accu.
OPMERKINGVerricht eventueel noodzakelijke reparatiesalvorens de scooter te stallen.
59C-9-D1.book 4 ページ ２０１２年７月５日　木曜日　午前９時６分
