CONSIGNES DE SÉCURITÉ
Pièces de rechange, accessoires et mo-
difications issus du marché secondaire
Bien que des produits du marché secon-
daire puissent sembler être de concept et
de qualité identiques aux accessoires
Yamaha, il faut être conscient que certains
de ces accessoires ou certaines de ces mo-
difications ne sont pas appropriés en raison
du danger potentiel qu’ils représentent pour
soi-même et pour autrui. La mise en place
de produits issus du marché secondaire ou
l’exécution d’une autre modification du véhi-
cule venant altérer le concept ou les carac-
téristiques du véhicule peut soumettre les
occupants du véhicule ou des tiers à des
risques accrus de blessures ou de mort. Le
propriétaire est responsable des dom-
mages découlant d’une modification du vé-
hicule.
Respecter les conseils suivants lors du
montage d’accessoires, ainsi que ceux don-
nés à la section “Charge”.
Ne jamais monter d’accessoires ou
transporter de char gement qui pour-
raient nuire au bon fonctionnement du
scooter. Examiner soigneusement les
accessoires avant de les monter pour
s’assurer qu’ils ne réduisent en rien la
garde au sol, l’angle d’inclinaison dans
les virages, le débattement limite de la
suspension, la course de la direction ou le fonctionnement des com-
mandes. Vérifier aussi qu’ils ne ca-
chent pas les feux et catadioptres.
Les accessoires montés sur le gui-
don ou autour de la fourche peuvent
créer des déséquilibres dus à une
mauvaise distribution du poids ou à
des changements d’ordre aérody-
namique. Si des accessoires sont
montés sur le guidon ou autour de la
fourche, ils doivent être aussi légers
et compacts que possible.
Des accessoires volumineux ris- quent de gravement réduire la stabi-
lité du scooter en raison d’effets
aérodynamiques. Le vent peut avoir
tendance à soulever le scooter et
les coups de vent latéraux peuvent
le rendre instable. De tels acces-
soires peuvent également rendre le
véhicule instable lors du croisement
ou du dépassement de camions.
Certains accessoires peuvent forcer
le pilote à modifier sa position de
conduite. Une position de conduite
incorrecte réduit la liberté de mou-
vement du pilote et peut limiter son
contrôle du véhicule. De tels acces-
soires sont donc déconseillés.

La prudence est de rigueur lors de
l’installation de tout accessoire élec- trique supplémentaire. Si les acces-
soires excèdent la capacité de
l’installation électrique du scooter, une
défaillance pourrait se produire, ce qui
risque de provoquer des problèmes
d’éclairage ou une perte de puissance
du moteur.
Pneus et jantes issu s du marché secon-
daire
Les pneus et les jantes livrés avec le scoo-
ter sont conçus pour les capacités de per-
formance du véhicule et sont conçus de
sorte à offrir la meilleure combinaison de
maniabilité, de freinage et de confort.
D’autres pneus, jantes, tailles et combinai-
sons peuvent ne pas être adéquats. Se re-
porter à la page 6-18 pour les
caractéristiques des pneus et pour plus d’in-
formations sur leur remplacement.
Transport du scooter
Bien veiller à suivre les instructions sui-
vantes avant de transporter le scooter dans
un autre véhicule.

Retirer tous les éléments lâches du
scooter.

Dans la remorque ou la caisse de
chargement, diriger la roue avant droit
devant et la caler dans un rail avec
corne d’arrimage.
59C-28199-F2.book 4 ページ ２０１３年６月２７日　木曜日　午後２時０分

1-5
CONSIGNES DE SÉCURITÉ
1

Arrimer le scooter à l’aide de sangles
d’arrimage ou de sangles adéquates
fixées à des éléments solides du scoo-
ter, tels que le cadre ou la bride de
fourche (et non, par exemple, le gui-
don, qui comporte des éléments en
caoutchouc, ou les clignotants, ou
toute pièce pouvant se briser). Choisir
judicieusement l’emplacement des
sangles de sorte qu’elles ne frottent
pas contre des surfaces peintes lors
du transport.

Les sangles doivent, dans la mesure
du possible, quelque peu compresser
la suspension afin de limiter le rebond
lors du transport.
FAU57600
Conseils supplémentaires
relatifs à la sécurité routière
S’assurer de signaler clairement son
intention d’effectuer un virage.

Le freinage peut être extrêmement dif-
ficile sur route mouillée. Éviter les frei-
nages brusques qui risquent de faire
déraper le scooter. P our ralentir sur
une surface mouillée, actionner les
freins lentement.

Ralentir à l’approche d’un croisement
ou d’un virage. Le virage effectué, ac-
célérer lentement.

Doubler les voitures en stationnement
avec prudence. Un automobiliste inat-
tentif pourrait br usquement ouvrir une
portière.

Les rails de chemin de fer ou de tram-
way, les plaques de fer des chantiers
et les plaques d’égout deviennent ex-
trêmement glissants lorsqu’ils sont
mouillés. Ralentir et les franchir pru-
demment. Maintenir le scooter bien
droit, car il pourrait glisser et se renver-
ser.

Le nettoyage du scooter risque de
mouiller les plaquettes ou les garni-
tures de frein. Après avoir lavé le scoo-
ter, toujours contrôler les freins avant
de prendre la route.

Toujours porter un casque, des gants,
un pantalon (serré aux chevilles afin
qu’il ne flotte pas) ainsi qu’une veste
de couleur vive.

Ne pas charger trop de bagages sur le
scooter. Un scooter surchargé est ins-
table. Utiliser un lien solide pour fixer
les bagages sur le porte-bagages (le
cas échéant). Des bagages mal atta-
chés réduisent la stabilité du scooter et
constituent une source de distraction
dangereuse. (Voir page 1-3.)
59C-28199-F2.book 5 ページ ２０１３年６月２７日　木曜日　午後２時０分

2-1
12
DESCRIPTION
FAU10411

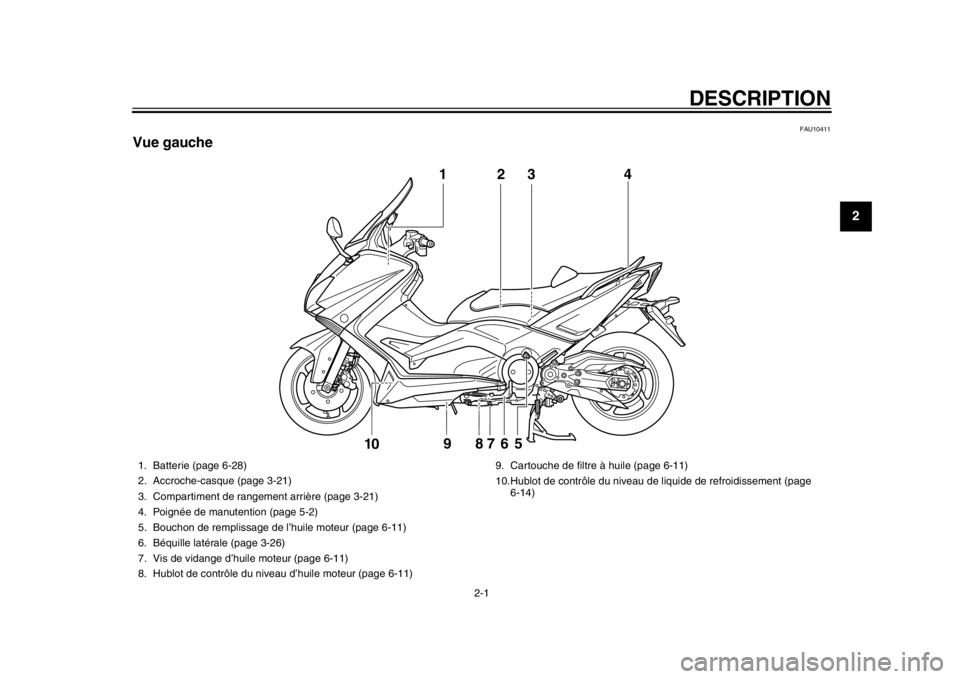

Vue gauche
3
5
98
7
6
10
1
4
2
1. Batterie (page 6-28)
2. Accroche-casque (page 3-21)
3. Compartiment de rangement arrière (page 3-21)
4. Poignée de manutention (page 5-2)
5. Bouchon de remplissage de l’huile moteur (page 6-11)
6. Béquille latérale (page 3-26)
7. Vis de vidange d’huile moteur (page 6-11)
8. Hublot de contrôle du niveau d’huile moteur (page 6-11) 9. Cartouche de filtre à huile (page 6-11)
10.Hublot de contrôle du niveau de liquide de refroidissement (page
6-14)
59C-28199-F2.book 1 ページ ２０１３年６月２７日　木曜日　午後２時０分

DESCRIPTION
2-2
12
3
4
5
6
7
8
9
FAU10421

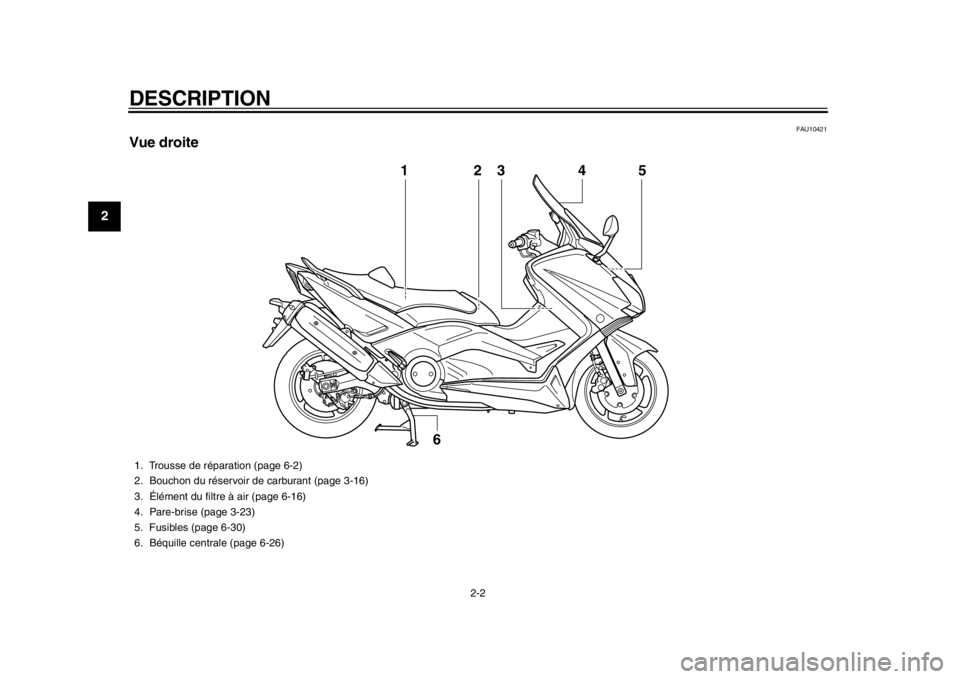

Vue droite
3
6
1
54
2
1. Trousse de réparation (page 6-2)
2. Bouchon du réservoir de carburant (page 3-16)
3. Élément du filtre à air (page 6-16)
4. Pare-brise (page 3-23)
5. Fusibles (page 6-30)
6. Béquille centrale (page 6-26)
59C-28199-F2.book 2 ページ ２０１３年６月２７日　木曜日　午後２時０分

DESCRIPTION
2-3
23
4
5
6
7
8
9
FAU10431

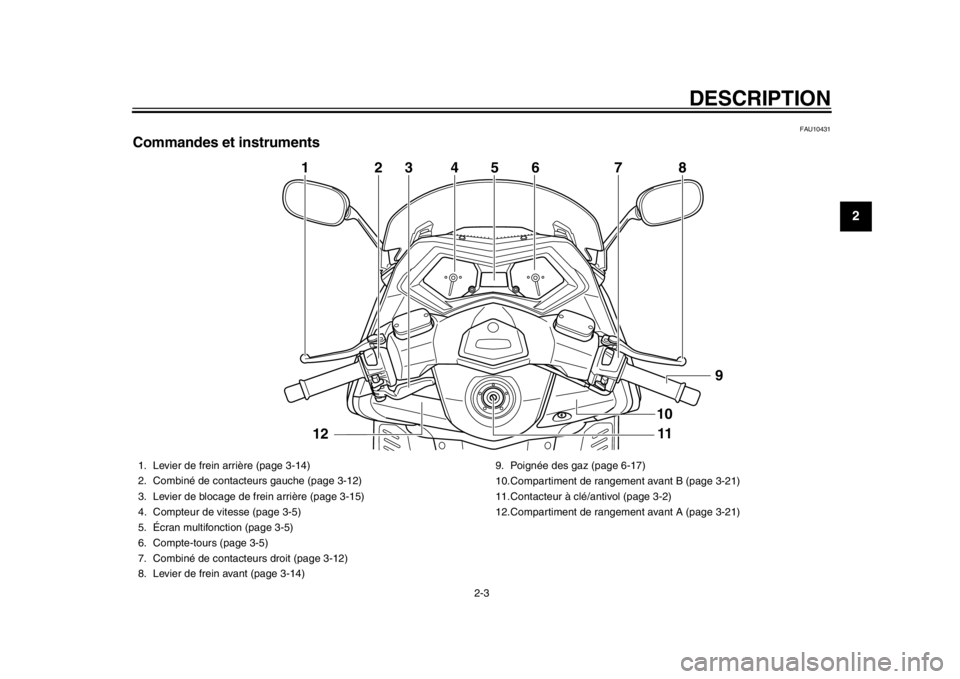

Commandes et instruments
4
2
3
6
7
8
1
11
9
5
10
12
1. Levier de frein arrière (page 3-14)
2. Combiné de contacteurs gauche (page 3-12)
3. Levier de blocage de frein arrière (page 3-15)
4. Compteur de vitesse (page 3-5)
5. Écran multifonction (page 3-5)
6. Compte-tours (page 3-5)
7. Combiné de contacteurs droit (page 3-12)
8. Levier de frein avant (page 3-14)9. Poignée des gaz (page 6-17)
10.Compartiment de rangement avant B (page 3-21)
11.Contacteur à clé/antivol (page 3-2)
12.Compartiment de rangement avant A (page 3-21)
59C-28199-F2.book 3 ページ ２０１３年６月２７日　木曜日　午後２時０分

3-1
1
23
4
5
6
7
8
9
COMMANDES ET INSTRUMENTS
FAU10978
Immobilisateur antivolCe véhicule est équipé d’un immobilisateur,
dispositif de dissuasion de vol intégré, pro-
tégeant le véhicule grâce au principe de
l’enregistrement de codes dans les clés de
contact. Le système est constitué des élé-
ments suivants :
une clé d’enregistrement de codes
(anneau en plastique rouge)

deux clés de contact conventionnelles
(anneau en plastique noir), dont le
code peut être remplacé

un transpondeur (dans la clé d’enre-
gistrement de codes)

un immobilisateur

un bloc de commande électronique
(ECU)

un témoin de l’immobilisateur antivol
(Voir page 3-4.)
La clé à anneau rouge permet d’enregistrer
les codes dans chacune des clés conven-
tionnelles. L’enregistrement d’un code étant
un procédé délicat, il faut le confier à un
concessionnaire Yamaha, en se présentant
chez lui avec le véhicule ainsi que les trois
clés. Ne pas se servir de la clé à anneau
rouge pour conduire le véhicule. Celle-ci ne
doit servir que pour l’enregistrement des
codes. Toujours se servir d’une clé à an-
neau noir pour conduire le véhicule.
ATTENTION
FCA11822

NE PAS PERDRE LA CLÉ D’ENRE-
GISTREMENT DE CODE. EN CAS
DE PERTE, CONTACTER IMMÉDIA-
TEMENT SON CONCESSION-
NAIRE. Sans cette clé, tout
réenregistrement de code est im-
possible. Le moteur se mettra en
marche avec les clés convention-
nelles, mais il faudra remplacer tout
le système de l’immobilisateur anti-
vol si l’enregistrement d’un nou-
veau code s’avère nécessaire (p.
ex., fabrication d’un double supplé-
mentaire ou perte de toutes les clés conventionnelles). Il est dès lors
hautement recommandé d’utiliser
une des clés conventionnelles pour
la conduite et de conserver la clé
d’enregistrement de codes dans un
lieu sûr.

Ne plonger aucune des clés dans
du liquide.

N’exposer aucune clé à des tempé-
ratures excessivement élevées.

Ne placer aucune clé à proximité de
sources magnétiques (comme par
exemple à proximité de
haut-parleurs).

Ne pas placer d’objet transmettant
des signaux électriques à proximité
d’une des clés.

Ne pas déposer d’objet lourd sur
aucune des clés.

Ne rectifier aucune des clés ni mo-
difier leur forme.

Ne pas retirer l’anneau en plastique
des clés.

Ne pas attacher plus d’une clé d’un
système d’immobilisateur antivol
au même trousseau de clés.

Éloigner les clés de contact du vé-
hicule ainsi que toute clé d’autres
immobilisateurs antivols de la clé
d’enregistrement de codes.

Éloigner les clés d’autres immobili-

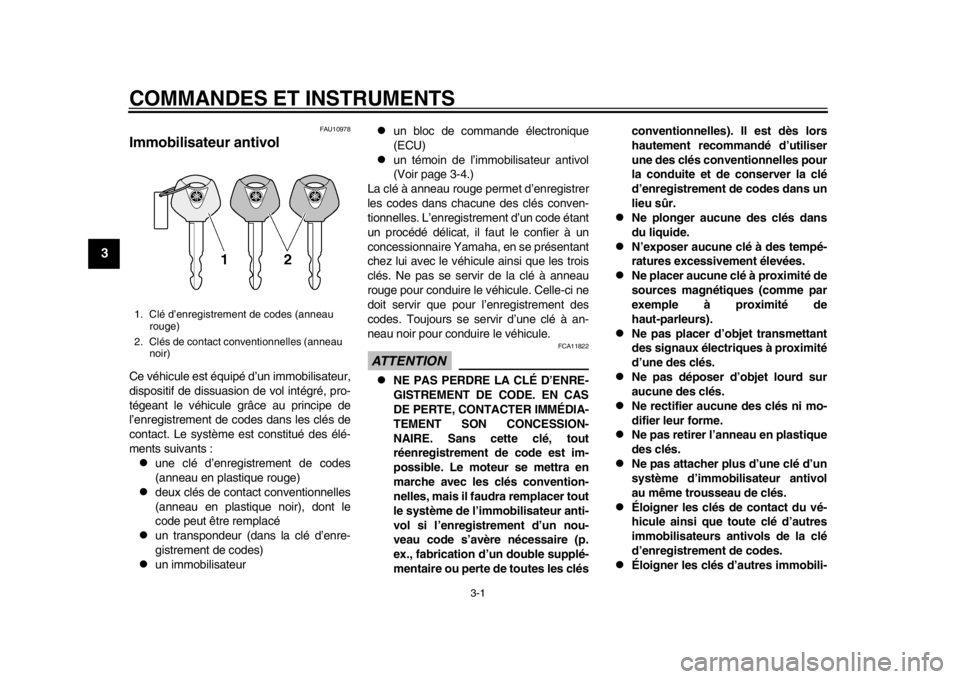

1. Clé d’enregistrement de codes (anneau
rouge)
2. Clés de contact conventionnelles (anneau noir)
59C-28199-F2.book 1 ページ ２０１３年６月２７日　木曜日　午後２時０分

COMMANDES ET INSTRUMENTS
3-2
234
5
6
7
8
9
sateurs antivols du contacteur à
clé, car celles-ci risquent de provo-quer des interférences.
FAU10473

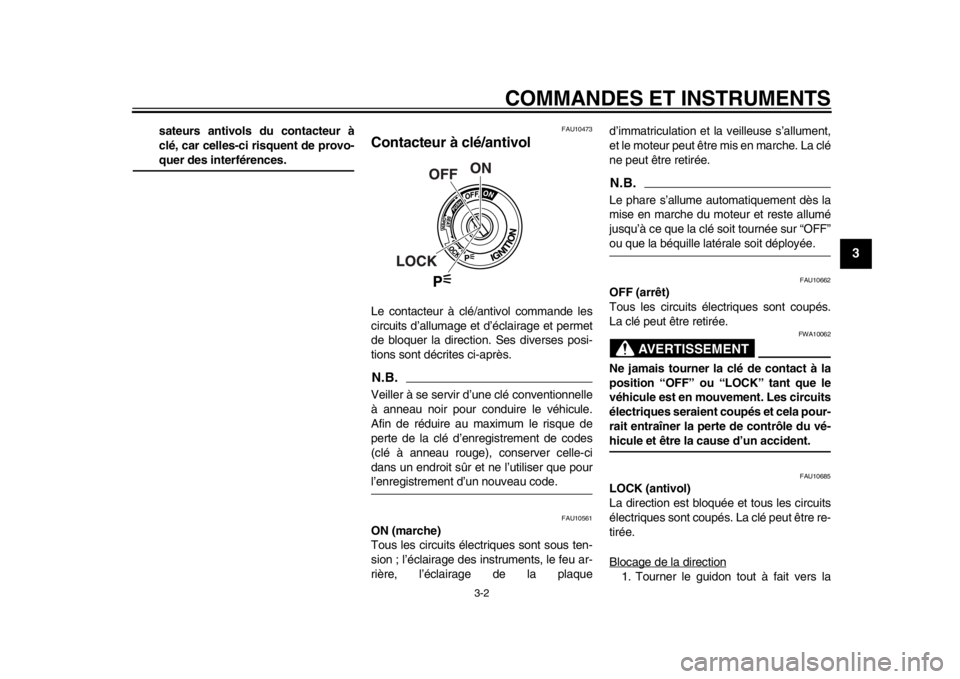

Contacteur à clé/antivolLe contacteur à clé/ antivol commande les
circuits d’allumage et d’éclairage et permet
de bloquer la direction. Ses diverses posi-
tions sont décr ites ci-après.N.B.Veiller à se servir d’une clé conventionnelle
à anneau noir pour conduire le véhicule.
Afin de réduire au maximum le risque de
perte de la clé d’enregistrement de codes
(clé à anneau rouge), conserver celle-ci
dans un endroit sûr et ne l’utiliser que pourl’enregistrement d’un nouveau code.
FAU10561
ON (marche)
Tous les circuits électriques sont sous ten-
sion ; l’éclairage des instruments, le feu ar-
rière, l’éclairage de la plaque d’immatriculation et la veilleuse s’allument,
et le moteur peut être mis en marche. La clé
ne peut être retirée.
N.B.Le phare s’allume automatiquement dès la
mise en marche du moteur et reste allumé
jusqu’à ce que la clé soit tournée sur “OFF”ou que la béquille latérale soit déployée.
FAU10662
OFF (arrêt)
Tous les circuits élec
triques sont coupés.
La clé peut être retirée.
AVERTISSEMENT
FWA10062
Ne jamais tourner la clé de contact à la
position “OFF” ou “LOCK” tant que le
véhicule est en mouvement. Les circuits
électriques seraient coupés et cela pour-
rait entraîner la perte de contrôle du vé-hicule et être la cause d’un accident.
FAU10685
LOCK (antivol)
La direction est bloquée et tous les circuits
électriques sont coupés. La clé peut être re-
tirée.
Blocage de la direction1. Tourner le guidon tout à fait vers la
59C-28199-F2.book 2 ページ ２０１３年６月２７日　木曜日　午後２時０分

COMMANDES ET INSTRUMENTS
3-3
1
23
4
5
6
7
8
9
gauche.
2. Appuyer sur la clé à partir de la posi-
tion “OFF”, puis la tourner jusqu’à la
position “LOCK” tout en la maintenant
enfoncée.
3. Retirer la clé.
Déblocage de la direction
Appuyer sur la clé, puis la tourner sur “OFF”
tout en la maintenant enfoncée.
FAU34342
(stationnement)
La direction est bloquée ; le feu arrière,
l’éclairage de la plaque d’immatriculation et
la veilleuse sont allumés. Les feux de dé-
tresse et les clignota nts peuvent être allu-
més, mais tous les autres circuits
électriques sont coupés. La clé peut être re-
tirée.
La direction doit être bloquée avant que la
clé puisse être tournée à la position “ ”.ATTENTION
FCA11021
Ne pas utiliser la position de stationne-
ment trop longtemps , car la batteriepourrait se décharger.
FAU49394

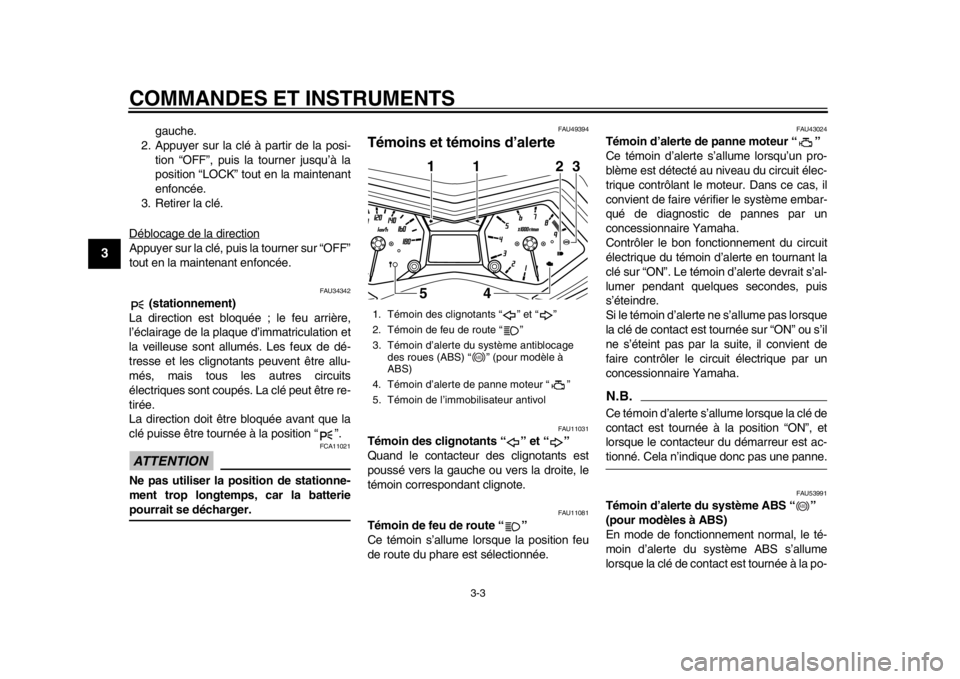

Témoins et témoins d’alerte
FAU11031
Témoin des clignotants “ ” et “ ”
Quand le contacteur des clignotants est
poussé vers la gauche ou vers la droite, le
témoin correspondant clignote.
FAU11081
Témoin de feu de route “ ”
Ce témoin s’allume lorsque la position feu
de route du phare est sélectionnée.
FAU43024
Témoin d’alerte de panne moteur “ ”
Ce témoin d’alerte s’allume lorsqu’un pro-
blème est détecté au ni veau du circuit élec-
trique contrôlant le moteur. Dans ce cas, il
convient de faire vérifier le système embar-
qué de diagnostic de pannes par un
concessionnaire Yamaha.
Contrôler le bon fonctionnement du circuit
électrique du témoin d’alerte en tournant la
clé sur “ON”. Le témoin d’alerte devrait s’al-
lumer pendant quelques secondes, puis
s’éteindre.
Si le témoin d’alerte ne s’allume pas lorsque
la clé de contact est tournée sur “ON” ou s’il
ne s’éteint pas par la suite, il convient de
faire contrôler le circuit électrique par un
concessionnaire Yamaha.N.B.Ce témoin d’alerte s’allume lorsque la clé de
contact est tournée à la position “ON”, et
lorsque le contacteur du démarreur est ac-tionné. Cela n’indique donc pas une panne.
FAU53991
Témoin d’alerte du système ABS “ ”
(pour modèles à ABS)
En mode de fonctionnement normal, le té-
moin d’alerte du système ABS s’allume
lorsque la clé de contact est tournée à la po-
1. Témoin des clignotants “ ” et “ ”
2. Témoin de feu de route “ ”
3. Témoin d’alerte du système antiblocage des roues (ABS) “ ” (pour modèle à
ABS)
4. Témoin d’alerte de panne moteur “ ”
5. Témoin de l’immobilisateur antivol
1
541
1
2
3
ABS
ABS
59C-28199-F2.book 3 ページ ２０１３年６月２７日　木曜日　午後２時０分

COMMANDES ET INSTRUMENTS
3-4
234
5
6
7
8
9
sition “ON” et s’éteint lorsque la vitesse at-
teint ou dépasse 10 km/h (6 mi/h).
Si le témoin d’alerte du système ABS :
ne s’allume pas lorsque la clé de
contact est tournée à la position “ON”

s’allume ou clignote pendant la
conduite

ne s’éteint pas lorsque la vitesse at-
teint ou dépasse 10 km/h (6 mi/h)
Il est possible que le système ABS ne fonc-
tionne pas correctement. Dans les circons-
tances ci-dessus, faire contrôler le système
par un concessionnaire Yamaha dès que
possible. (Les explications au sujet du sys-
tème ABS se trouvent à la page 3-15.)AVERTISSEMENT
FWA16041
Si le témoin d’alerte du système ABS ne
s’éteint pas lorsque la vitesse atteint ou
dépasse 10 km/h (6 mi/h) ou si le témoin
d’avertissement s’allume ou clignote
pendant la conduite, le freinage se fait
de façon conventionnelle. Dans les cir-
constances ci-dessus ou si le témoin
d’alerte ne s’allume pas du tout, faire
preuve de prudence pour éviter que les
roues ne se bloquent lors d’un freinage
d’urgence. Faire cont rôler le système de
freinage et les circuits électriques par un
concessionnaire Yamaha dès que pos-sible.
N.B.
Si le contacteur du démarreur est en-
foncé pendant que le moteur tourne, le
témoin d’alerte du système ABS s’al-
lume mais il ne s’agit pas d’un dys-
fonctionnement.

Le témoin d’alerte du système ABS
pourrait s’allumer lorsque l’on donne
des gaz alors que le scooter est sur sa
béquille centrale. Il ne s’agit pas dansce cas d’une anomalie.
FAU38625
Témoin de l’immobilisateur antivol
Contrôler le bon fonctionnement du circuit
électrique du témoin en tournant la clé sur
“ON”. Le témoin devrait s’allumer pendant
quelques secondes, puis s’éteindre.
Si le témoin ne s’allume pas lorsque la clé
de contact est tournée sur “ON” ou s’il ne
s’éteint pas par la suite, il convient de faire
contrôler le circuit él ectrique par un conces-
sionnaire Yamaha.
Le témoin de l’immobilisateur antivol se met
à clignoter 30 secondes après que la clé de
contact a été tournée sur “OFF”, signalant
ainsi l’armement de l’immobilisateur antivol.
Le témoin s’éteint après 24 heures, mais
l’immobilisateur antivol reste toutefois ar-
mé. Le dispositif embarqué de diagnostic de
pannes surveille également les circuits de
l’immobilisateur. (Les
explications au sujet
du système embarqué de diagnostic de
pannes se trouvent à la page 3-11.)
59C-28199-F2.book 4 ページ ２０１３年６月２７日　木曜日　午後２時０分

COMMANDES ET INSTRUMENTS
3-5
1
23
4
5
6
7
8
9
FAU11602

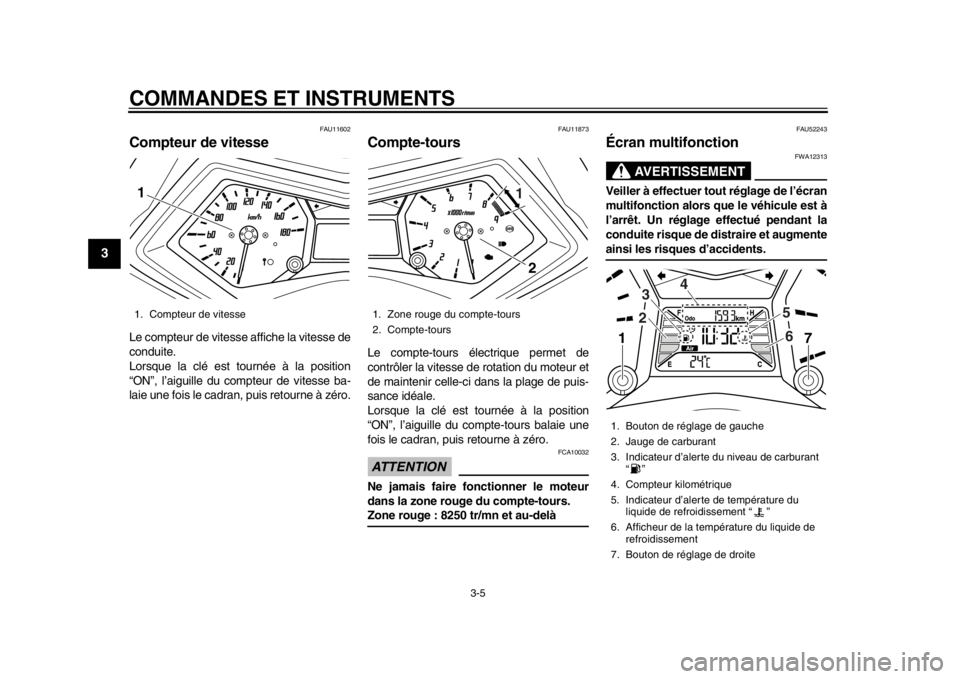

Compteur de vitesseLe compteur de vitesse affiche la vitesse de
conduite.
Lorsque la clé est tournée à la position
“ON”, l’aiguille du compteur de vitesse ba-
laie une fois le cadran, puis retourne à zéro.
FAU11873
Compte-toursLe compte-tours électrique permet de
contrôler la vitesse de rotation du moteur et
de maintenir celle-ci dans la plage de puis-
sance idéale.
Lorsque la clé est tournée à la position
“ON”, l’aiguille du compte-tours balaie une
fois le cadran, puis retourne à zéro.ATTENTION
FCA10032
Ne jamais faire fonctionner le moteur
dans la zone rouge du compte-tours.Zone rouge : 8250 tr/mn et au-delà
FAU52243
Écran multifonction
AVERTISSEMENT
FWA12313
Veiller à effectuer tout réglage de l’écran
multifonction alors que le véhicule est à
l’arrêt. Un réglage effectué pendant la
conduite risque de distraire et augmenteainsi les risques d’accidents.
1. Compteur de vitesse1
1. Zone rouge du compte-tours
2. Compte-tours
21
1. Bouton de réglage de gauche
2. Jauge de carburant
3. Indicateur d’alerte du niveau de carburant “”
4. Compteur kilométrique
5. Indicateur d’alerte de température du liquide de refroidissement “ ”
6. Afficheur de la température du liquide de refroidissement
7. Bouton de réglage de droite
23
4
56
11
7
59C-28199-F2.book 5 ページ ２０１３年６月２７日　木曜日　午後２時０分
