ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-2
2
3
4
567
8
9
FAU17392

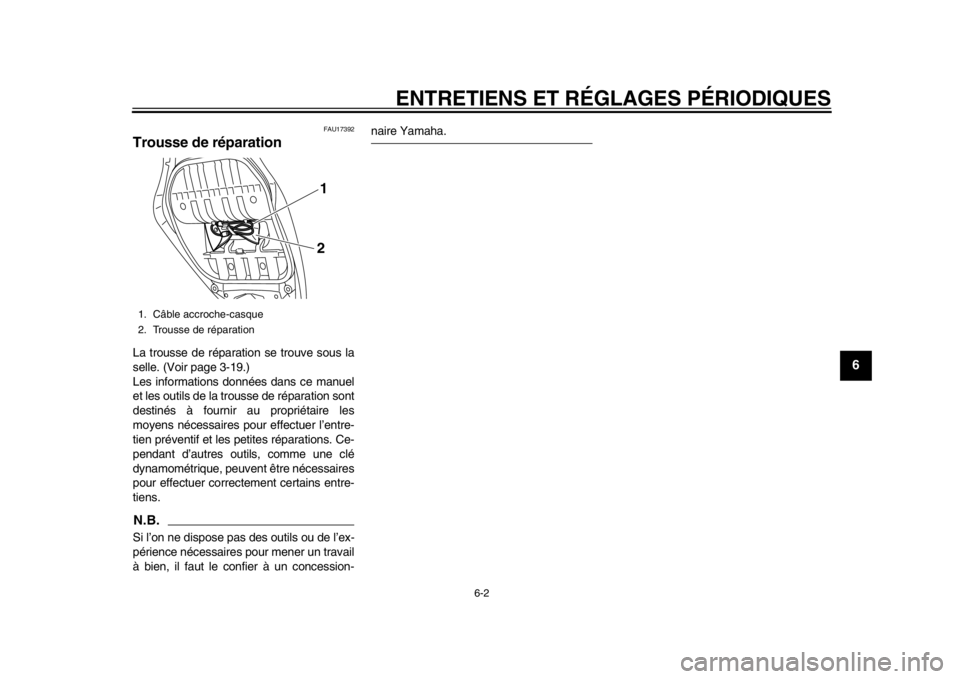

Trousse de réparationLa trousse de réparation se trouve sous la
selle. (Voir page 3-19.)
Les informations données dans ce manuel
et les outils de la trousse de réparation sont
destinés à fournir au propriétaire les
moyens nécessaires pour effectuer l’entre-
tien préventif et les petites réparations. Ce-
pendant d’autres outils, comme une clé
dynamométrique, peuvent être nécessaires
pour effectuer correctement certains entre-
tiens.N.B.Si l’on ne dispose pas des outils ou de l’ex-
périence nécessaires pour mener un travail
à bien, il faut le confier à un concession-
naire Yamaha.
1. Câble accroche-casque
2. Trousse de réparation
12
59C-28199-F2.book 2 ページ ２０１３年６月２７日　木曜日　午後２時０分

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-3
1
2
3
4
56
7
8
9
FAU46862
N.B.
Il n’est pas nécessaire d’effectuer le contrôle annuel lorsqu’on a effectué un contrôle périodique dans l’année (les distances
sont exprimées en milles pour le R.-U.).

À partir de 50000 km (30000 mi), effectuer les entreti ens en reprenant les fréquences depuis 10000 km (6000 mi).

L’entretien des éléments repérés d’un astérisque ne peut être mené à bien sans les données techniques, les connaissances et l’o u-tillage adéquats, et doit être confié à un concessionnaire Yamaha.
FAU46911
Entretiens périodiques du système de contrôle des gaz d’échappementN° ÉLÉMENTS CONTRÔLES OU ENTRETIENS À
EFFECTUER DISTANCE AU COMPTEUR
CONTRÔLE
ANNUEL
1000 km (600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 *Canalisation de
carburant S’assurer que les durites
d’alimentation ne sont ni
craquelées ni autrement
endommagées. 
2 *Bougies Contrôler l’état.
Nettoyer et corriger l’écartement
des électrodes. 
Remplacer. 
3 *Soupapes Contrôler le jeu aux soupapes.
Tous les 40000 km (24000 mi)
4 *Injection de
carburant Régler le régime de ralenti du
moteur et la synchronisation. 
59C-28199-F2.book 3 ページ ２０１３年６月２７日　木曜日　午後２時０分

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-4
2
3
4
567
8
9
FAU1770G
Entretiens périodiques et fréquences de graissageN° ÉLÉMENTSCONTRÔLES OU ENTRETIENS À
EFFECTUER DISTANCE AU COMPTEUR
CONTRÔLE
ANNUEL
1000 km (600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 Élément du filtre à
air Remplacer.

2 *Éléments du filtre à
air du boîtier de la
courroie
trapézoïdale Nettoyer.

Remplacer. 
3 *Frein avant Contrôler le fonctionnement, le
niveau de liquide et s’assurer de
l’absence de fuite. 
Remplacer les plaquettes de frein. Quand la limite est atteinte.
4 *Frein arrière Contrôler le fonctionnement, le
niveau de liquide et s’assurer de
l’absence de fuite. 
Remplacer les plaquettes de frein. Quand la limite est atteinte.
5 *Durites de frein S’assurer de l’absence de
craquelures ou autre
endommagement.
Contrôler le cheminement et les colliers. 
Remplacer. Tous les 4 ans
6 *Liquide de frein Remplacer. Tous les 2 ans
7 Câble de blocage du
frein arrière Vérifier la longueur du câble.
Régler si nécessaire.
4000 km (2400 mi) après les premie
rs 1000 km (600 mi), puis tous
les 5000 km (3000 mi) par la suite
8 *Blocage du frein
arrière Contrôler le fonctionnement.
Contrôler la gaine en caoutchouc.
Vérifier l’indicateur d’usure.
Régler si nécessaire.

59C-28199-F2.book 4 ページ ２０１３年６月２７日　木曜日　午後２時０分

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-5
1
2
3
4
56
7
8
9
9*Roues Contrôler le voile et l’état. 
10 *Pneus Contrôler la profondeur de
sculpture et l’état des pneus.
Remplacer si nécessaire.
Contrôler la pression de gonflage.
Corriger si nécessaire. 
11 *Roulements de roue S’assurer qu’ils n’ont pas de jeu
et ne sont pas endommagés. 
12 *Courroie de
transmission Contrôler l’état de la courroie.
Remplacer si nécessaire.
Contrôler la tension de la
courroie.
Régler si nécessaire. 
Tous les 10000 km (6000 mi) jusqu’
à 40000 km (24000 mi) et tous
les 5000 km (3000 mi) et suivants
13 *Poulie
d’entraînement et
arbre secondaire Lubrifier.

14 *Roulements de
direction S’assurer qu’ils n’ont pas de jeu
et que la direction n’est pas dure. 
Lubrifier à la graisse à base de savon au lithium. Tous les 20000 km (12000 mi)
15 *Attaches du cadre S’assurer que tous les écrous et
vis sont correctement serrés. 
16 Axe de pivot de
levier de frein avant Lubrifier à la graisse silicone.

17 Axe de pivot de
levier de frein
arrière Lubrifier à la graisse silicone.

18 Béquille latérale,
béquille centrale Contrôler le fonctionnement.
Lubrifier à la graisse à base de
savon au lithium. 
N° ÉLÉMENTS
CONTRÔLES OU ENTRETIENS À
EFFECTUER DISTANCE AU COMPTEUR
CONTRÔLE
ANNUEL
1000 km (600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
59C-28199-F2.book 5 ページ ２０１３年６月２７日　木曜日　午後２時０分

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-6
2
3
4
567
8
9
19*Contacteur de
béquille latérale Contrôler le fonctionnement.

20 *Fourche avant Contrôler le fonctionnement et
s’assurer de l’absence de fuites
d’huile. 
21 *Combiné
ressort-amortisseur Contrôler le fonctionnement et
s’assurer que l’amortisseur ne fuit
pas. 
22 Huile moteur Changer. (Voir pages 3-8 et 6-11.)
Lorsque l’indicateur de c hangement d’huile clignote.
Contrôler le niveau d’huile et s’assurer de l’absence de fuites
d’huile. Tous les 5000 km (3000 mi)

23 Cartouche du filtre
à huile moteur Remplacer.

24 *Circuit de
refroidissement Contrôler le niveau de liquide de
refroidissement et s’assurer de
l’absence de fuites de liquide. 
Remplacer le liquide de refroidissement. Tous les 3 ans
25 *Courroie
trapézoïdale Remplacer. Lorsque l’indicateur de remplacement de la courroie trapézoïdale clignote (tous
les 20000 km (12500 mi)).
26 *Contacteur de feu
stop sur frein avant
et arrière Contrôler le fonctionnement.

27 Pièces mobiles et
câbles Lubrifier.

28 *Poignée des gaz Contrôler le fonctionnement.
Contrôler la garde de la poignée
des gaz et la régl er si nécessaire.
Lubrifier le câble et le boîtier de la poignée des gaz. 
N° ÉLÉMENTS
CONTRÔLES OU ENTRETIENS À
EFFECTUER DISTANCE AU COMPTEUR
CONTRÔLE
ANNUEL
1000 km (600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
59C-28199-F2.book 6 ページ ２０１３年６月２７日　木曜日　午後２時０分

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-7
1
2
3
4
56
7
8
9
FAU38263
N.B.
Filtre à air du moteur et filtres à air du boîtier de la courroie trapézoïdale
L’élément équipant le filtre à air du moteur est en papier huilé et est jetable. Il convient dès lors de ne pas le nettoyer à l’air com-
primé sous peine de l’endommager.
Il convient de remplacer l’élément du filtre à air du moteur et d’effectuer l’entretien des filtres à air du boîtier de la courroie trapé-
zoïdale plus fréquemment si le véhicule est utili sé dans des zones très poussiéreuses ou humides.

Entretien des freins hydrauliques
Toujours remplacer le liquide de frein après avoir démonté les maîtres-cylindres et les étriers. Contrôler régulièrement le niveau
du liquide de frein dans les réservoirs et, si nécessaire, faire l’appoint comme spécifié.
Remplacer les composants internes des maîtres-cylindres et des étriers et changer le liquide de frein tous les deux ans. Remplacer les durites de frein tous les quatre ans et lorsqu’elles sont craquelées ou endommagées.
29*Éclairage,
signalisation et
contacteurs Contrôler le fonctionnement.
Régler le faisceau de phare.

N° ÉLÉMENTS
CONTRÔLES OU ENTRETIENS À
EFFECTUER DISTANCE AU COMPTEUR
CONTRÔLE
ANNUEL
1000 km (600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
59C-28199-F2.book 7 ページ ２０１３年６月２７日　木曜日　午後２時０分

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-8
2
3
4
567
8
9
FAU18772
Dépose et repose des cachesAfin de pouvoir effectuer certains entretiens
décrits dans ce chapitre, il est nécessaire
de déposer les caches illustrés. Se référer à
cette section à chaque fois qu’il faut dépo-
ser ou reposer un cache.
FAU52012
Cache A

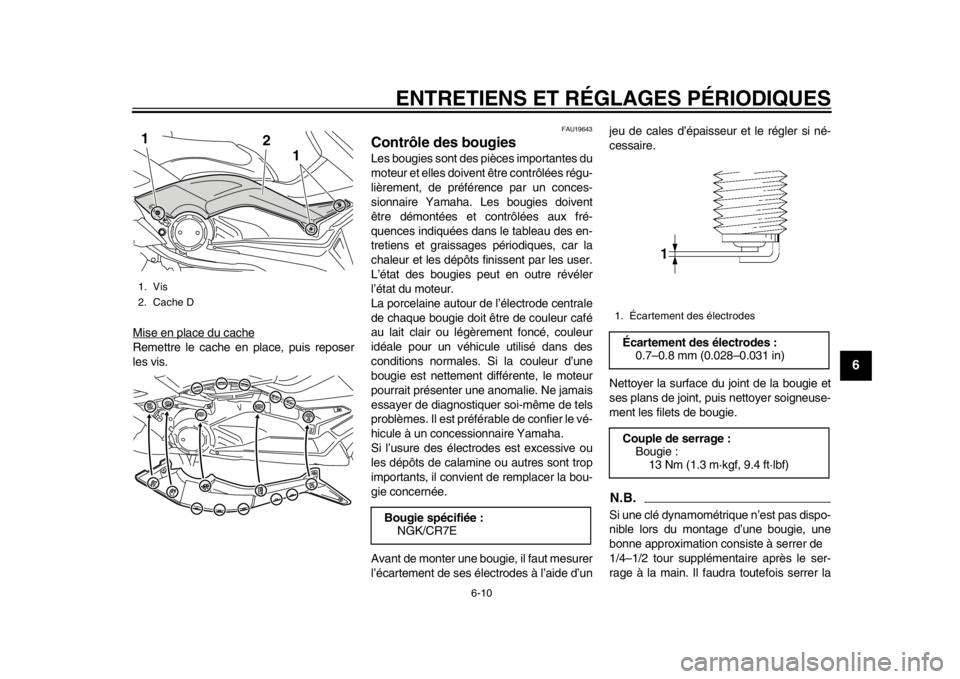

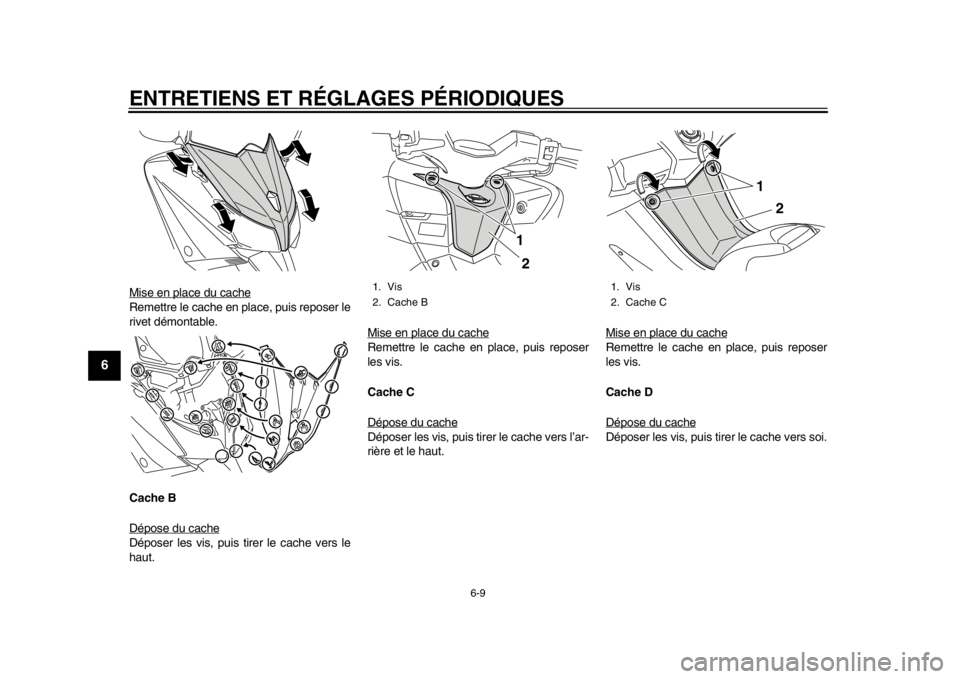

Dépose du cache1. Décrocher les coins supérieursgauche et droit du cache en tirant des-
sus, comme illustré. 2. Retirer le rivet démontable.
3. Retirer le cache en se référant à l’illus-
tration.
1. Cache A
2. Cache B
3. Cache C
23
1
1. Cache D
1
1. Rivet démontable
2. Cache A
1 2
59C-28199-F2.book 8 ページ ２０１３年６月２７日　木曜日　午後２時０分

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-9
1
2
3
4
56
7
8
9
Mise en place du cacheRemettre le cache en place, puis reposer le
rivet démontable.
Cache B
Dépose du cacheDéposer les vis, puis tirer le cache vers le
haut.Mise en place du cache
Remettre le cache en place, puis reposer
les vis.
Cache C
Dépose du cacheDéposer les vis, puis tirer le cache vers l’ar-
rière et le haut.
Mise en place du cache
Remettre le cache en place, puis reposer
les vis.
Cache D
Dépose du cacheDéposer les vis, puis tirer le cache vers soi.
1. Vis
2. Cache B
21
1. Vis
2. Cache C
2
1
59C-28199-F2.book 9 ページ ２０１３年６月２７日　木曜日　午後２時０分

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-10
2
3
4
567
8
9
Mise en place du cacheRemettre le cache en place, puis reposer
les vis.
FAU19643
Contrôle des bougiesLes bougies sont des pièces importantes du
moteur et elles doivent être contrôlées régu-
lièrement, de préférence par un conces-
sionnaire Yamaha. Les bougies doivent
être démontées et contrôlées aux fré-
quences indiquées dans le tableau des en-
tretiens et graissages périodiques, car la
chaleur et les dépôts finissent par les user.
L’état des bougies peut en outre révéler
l’état du moteur.
La porcelaine autour de l’électrode centrale
de chaque bougie doit être de couleur café
au lait clair ou légèrement foncé, couleur
idéale pour un véhicule utilisé dans des
conditions normales. Si la couleur d’une
bougie est nettement différente, le moteur
pourrait présenter une anomalie. Ne jamais
essayer de diagnostiquer soi-même de tels
problèmes. Il est préférable de confier le vé-
hicule à un concessionnaire Yamaha.
Si l’usure des électrodes est excessive ou
les dépôts de calamine ou autres sont trop
importants, il convient de remplacer la bou-
gie concernée.
Avant de monter une bougie, il faut mesurer
l’écartement de ses électrodes à l’aide d’un jeu de cales d’épaisseur et le régler si né-
cessaire.
Nettoyer la surface du joint de la bougie et
ses plans de joint, puis nettoyer soigneuse-
ment les filets de bougie.
N.B.Si une clé dynamométrique n’est pas dispo-
nible lors du montage d’une bougie, une
bonne approximation c
onsiste à serrer de
1/4–1/2 tour supplémentaire après le ser-
rage à la main. Il faudra toutefois serrer la
1. Vis
2. Cache D
1
2
1
Bougie spécifiée :
NGK/CR7E
1. Écartement des électrodesÉcartement des électrodes :0.7–0.8 mm (0.028–0.031 in)
Couple de serrage : Bougie :13 Nm (1.3 m·kgf, 9.4 ft·lbf)
59C-28199-F2.book 10 ページ ２０１３年６月２７日　木曜日　午後２時０分

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-11
1
2
3
4
56
7
8
9
bougie au couple spécifié le plus rapide-ment possible.
FAU1985D
Huile moteur et cartouche du
filtre à huileIl faut vérifier le niveau d’huile moteur avant
chaque départ. Il convient également de
changer l’huile et de remplacer la cartouche
du filtre à huile aux fréquences spécifiées
dans le tableau des entretiens et grais-
sages périodiques.

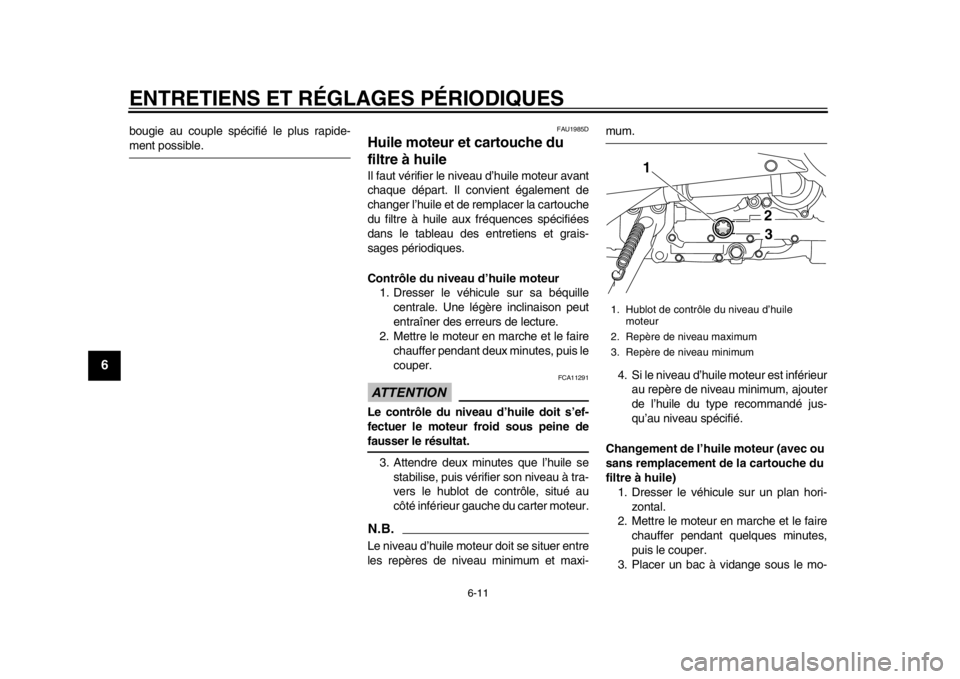

Contrôle du niveau d’huile moteur 1. Dresser le véhicule sur sa béquille centrale. Une légère inclinaison peut
entraîner des erreurs de lecture.
2. Mettre le moteur en marche et le faire chauffer pendant deux minutes, puis le
couper.ATTENTION
FCA11291
Le contrôle du niveau d’huile doit s’ef-
fectuer le moteur froid sous peine defausser le résultat.
3. Attendre deux minutes que l’huile se stabilise, puis vérifier son niveau à tra-
vers le hublot de contrôle, situé au
côté inférieur gauche du carter moteur.N.B.Le niveau d’huile moteur doit se situer entre
les repères de niveau minimum et maxi-
mum.
4. Si le niveau d’huile moteur est inférieur au repère de niveau minimum, ajouter
de l’huile du type recommandé jus-
qu’au niveau spécifié.
Changement de l’huile moteur (avec ou
sans remplacement de la cartouche du
filtre à huile) 1. Dresser le véhicule sur un plan hori-
zontal.
2. Mettre le moteur en marche et le faire chauffer pendant quelques minutes,
puis le couper.
3. Placer un bac à vidange sous le mo-1. Hublot de contrôle du niveau d’huile moteur
2. Repère de niveau maximum
3. Repère de niveau minimum
1
23
59C-28199-F2.book 11 ページ ２０１３年６月２７日　木曜日　午後２時０分
