YAMAHA TMAX 2020 Manuale de Empleo (in Spanish)

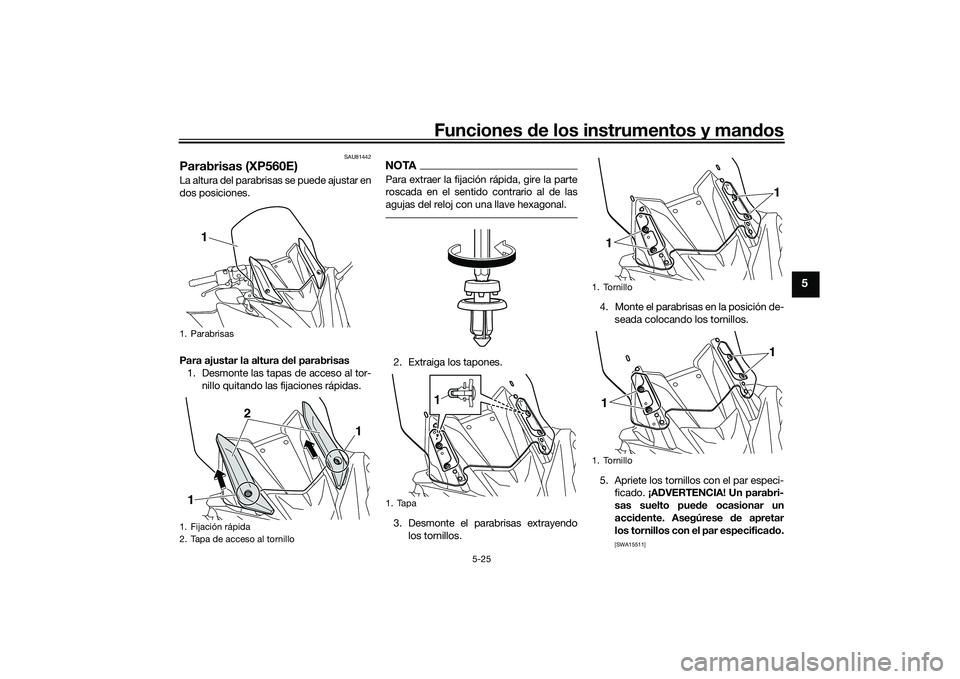

Funciones de los instrumentos y man dos
5-25
5
SAU81442
Parabrisas (XP560E)La altura del parabrisas se puede ajustar en
dos posiciones.
Para ajustar la altura del parabrisas
1. Desmonte las tapas de acceso al tor-
nillo quitando las fijaciones rápidas.
NOTAPara extraer la fijación rápida, gire la parte
roscada en el sentido contrario al de las
agujas del reloj con una llave hexagonal.2. Extraiga los tapones.
3. Desmonte el parabrisas extrayendolos tornillos. 4. Monte el parabrisas en la posición de-
seada colocando los tornillos.
5. Apriete los tornillos con el par especi- ficado. ¡ADVERTENCIA! Un parabri-
sas suelto pue de ocasionar un
acci dente. Asegúrese de apretar
los tornillos con el par especifica do.
[SWA15511]
1. Parabrisas
1. Fijación rápida
2. Tapa de acceso al tornillo
1
1 2
1
1. Tapa
1
1. Tornillo
1. Tornillo
1 111
UB3TS0S0.book Page 25 Wednesday, September 4, 2019 9:52 AM

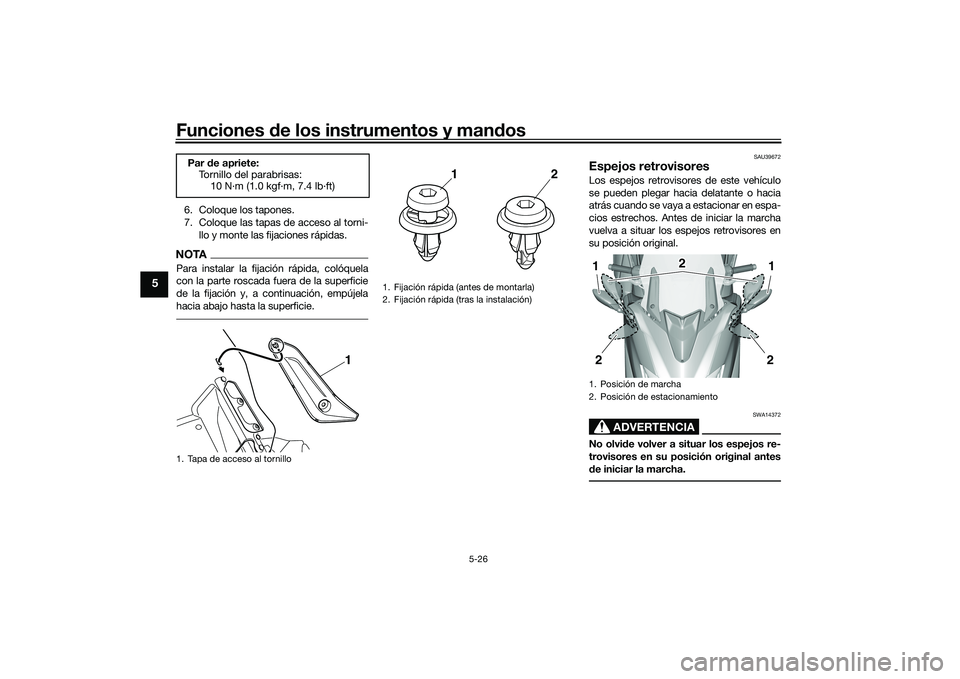

Funciones de los instrumentos y man dos
5-26
5
6. Coloque los tapones.
7. Coloque las tapas de acceso al torni-
llo y monte las fijaciones rápidas.NOTAPara instalar la fijación rápida, colóquela
con la parte roscada fuera de la superficie
de la fijación y, a continuación, empújela
hacia abajo hasta la superficie.
SAU39672
Espejos retrovisoresLos espejos retrovisores de este vehículo
se pueden plegar hacia delatante o hacia
atrás cuando se vaya a estacionar en espa-
cios estrechos. Antes de iniciar la marcha
vuelva a situar los espejos retrovisores en
su posición original.
ADVERTENCIA
SWA14372
No olvi de volver a situar los espejos re-
trovisores en su posición original antes
d e iniciar la marcha.
Par de apriete:
Tornillo del parabrisas:
10 N·m (1.0 kgf·m, 7.4 lb·ft)1. Tapa de acceso al tornillo
1
1. Fijación rápida (antes de montarla)
2. Fijación rápida (tras la instalación)
12
1. Posición de marcha
2. Posición de estacionamiento
1
1 2
2
2
UB3TS0S0.book Page 26 Wednesday, September 4, 2019 9:52 AM

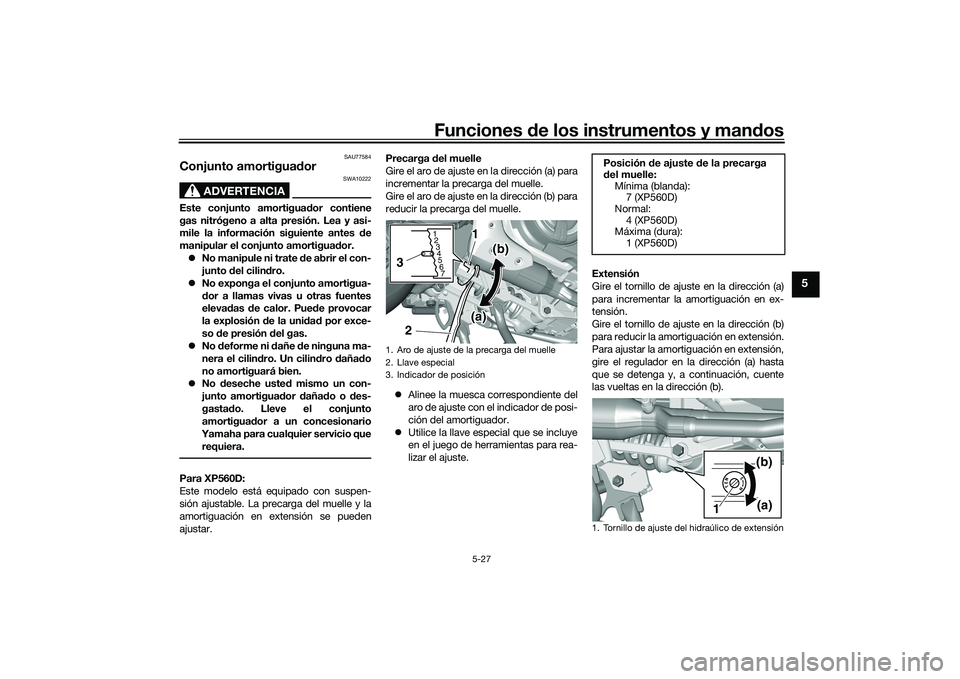

Funciones de los instrumentos y man dos
5-27
5
SAU77584
Conjunto amortigua dor
ADVERTENCIA
SWA10222
Este conjunto amortigua dor contiene
gas nitrógeno a alta presión. Lea y asi-
mile la información siguiente antes de
manipular el conjunto amortigua dor.
 No manipule ni trate d e abrir el con-
junto del cilin dro.
 No exponga el conjunto amortigua-
dor a llamas vivas u otras fuentes
eleva das de calor. Pue de provocar
la explosión d e la unidad por exce-
so de presión del gas.
 No deforme ni dañe de ninguna ma-
nera el cilin dro. Un cilin dro dañad o
no amortiguará bien.
 No deseche uste d mismo un con-
junto amortigua dor daña do o d es-
gasta do. Lleve el conjunto
amortigua dor a un concesionario
Yamaha para cualquier servicio que requiera.Para XP560D:
Este modelo está equipado con suspen-
sión ajustable. La precarga del muelle y la
amortiguación en extensión se pueden
ajustar. Precarga
del muelle
Gire el aro de ajuste en la dirección (a) para
incrementar la precarga del muelle.
Gire el aro de ajuste en la dirección (b) para
reducir la precarga del muelle.
 Alinee la muesca correspondiente del
aro de ajuste con el indicador de posi-
ción del amortiguador.
 Utilice la llave especial que se incluye
en el juego de herramientas para rea-
lizar el ajuste. Extensión
Gire el tornillo de ajuste en la dirección (a)
para incrementar la amortiguación en ex-
tensión.
Gire el tornillo de ajuste en la dirección (b)
para reducir la amortiguación en extensión.
Para ajustar la amortiguación en extensión,
gire el regulador en la dirección (a) hasta
que se detenga y, a continuación, cuente
las vueltas en la dirección (b).
1. Aro de ajuste de la precarga del muelle
2. Llave especial
3. Indicador de posición
1
234
5 67
1(a)
(b)
32
Posición de ajuste de la precarga
d el muelle:
Mínima (blanda): 7 (XP560D)
Normal:
4 (XP560D)
Máxima (dura): 1 (XP560D)
1. Tornillo de ajuste del hidraúlico de extensión
(a)
(b)
1
UB3TS0S0.book Page 27 Wednesday, September 4, 2019 9:52 AM

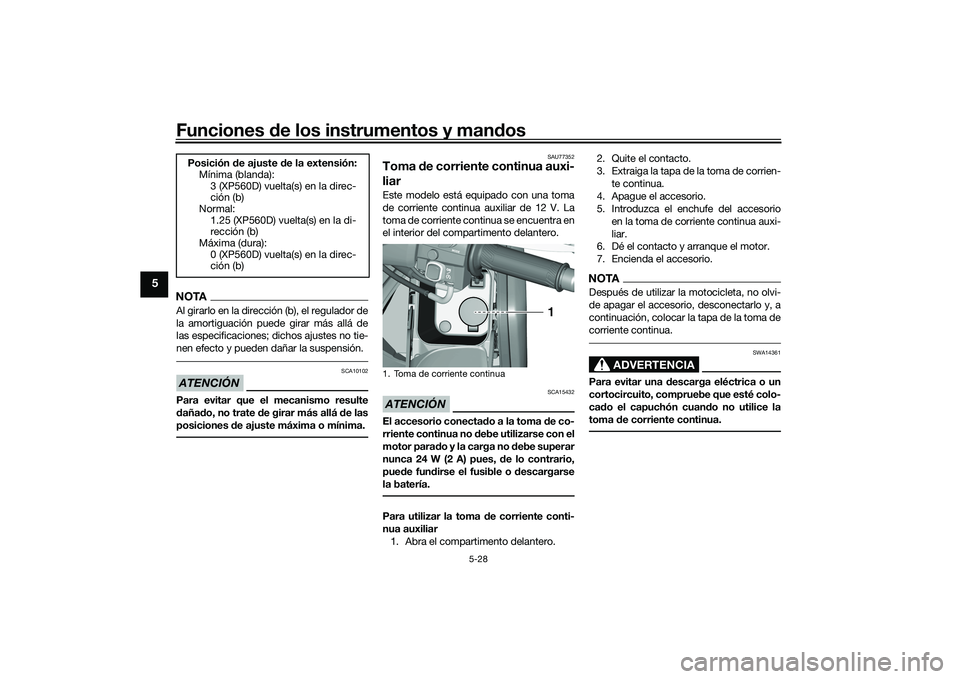

Funciones de los instrumentos y man dos
5-28
5
NOTAAl girarlo en la dirección (b), el regulador de
la amortiguación puede girar más allá de
las especificaciones; dichos ajustes no tie-
nen efecto y pueden dañar la suspensión.ATENCIÓN
SCA10102
Para evitar que el mecanismo resulte
dañad o, no trate d e girar más allá de las
posiciones de ajuste máxima o mínima.
SAU77352
Toma de corriente continua auxi-
liar Este modelo está equipado con una toma
de corriente continua auxiliar de 12 V. La
toma de corriente continua se encuentra en
el interior del compartimento delantero.ATENCIÓN
SCA15432
El accesorio conecta do a la toma de co-
rriente continua no debe utilizarse con el
motor para do y la carga no debe superar
nunca 24 W (2 A) pues, de lo contrario,
pue de fun dirse el fusible o descargarse
la batería.Para utilizar la toma d e corriente conti-
nua auxiliar 1. Abra el compartimento delantero. 2. Quite el contacto.
3. Extraiga la tapa de la toma de corrien-
te continua.
4. Apague el accesorio.
5. Introduzca el enchufe del accesorio en la toma de corriente continua auxi-
liar.
6. Dé el contacto y arranque el motor.
7. Encienda el accesorio.
NOTADespués de utilizar la motocicleta, no olvi-
de apagar el accesorio, desconectarlo y, a
continuación, colocar la tapa de la toma de
corriente continua.
ADVERTENCIA
SWA14361
Para evitar una descarga eléctrica o un
cortocircuito, compruebe que esté colo-
cad o el capuchón cuan do no utilice la
toma de corriente continua.
Posición de ajuste d e la extensión:
Mínima (blanda):
3 (XP560D) vuelta(s) en la direc-
ción (b)
Normal:
1.25 (XP560D) vuelta(s) en la di-
rección (b)
Máxima (dura):
0 (XP560D) vuelta(s) en la direc-
ción (b)
1. Toma de corriente continua
1
UB3TS0S0.book Page 28 Wednesday, September 4, 2019 9:52 AM

Funciones de los instrumentos y man dos
5-29
5
SAU15306
Caballete lateralEl caballete lateral se encuentra en el lado
izquierdo del bastidor. Levante el caballete
lateral o bájelo con el pie mientras sujeta el
vehículo en posición vertical.NOTAEl interruptor incorporado del caballete la-
teral forma parte del sistema de corte del
circuito de encendido, que corta el encen-
dido en determinadas situaciones. (Véase
la siguiente sección para una explicación
del sistema de corte del circuito de encen-
dido).
ADVERTENCIA
SWA10242
No se debe con ducir el vehículo con el
caballete lateral baja do o si éste no pue-
d e subirse correctamente (o no se man-
tiene arriba); de lo contrario, el caballete
lateral pue de tocar el suelo y distraer al
con ductor, con el consiguiente riesgo
d e que éste pier da el control. El sistema
Yamaha de corte d el circuito de encen-
d id o ha si do diseña do para ayu dar al
con ductor a cumplir con la responsabili-
d ad d e subir el caballete lateral antes de
iniciar la marcha. Por tanto, compruebe regularmente este sistema y hágalo re-
parar en un concesionario Yamaha si no
funciona correctamente.
SAU63612
Sistema
de corte d el circuito de
encen did oEl sistema de corte del circuito de encendi-
do (formado por el interruptor del caballete
lateral y los interruptores de la luz de freno)
tiene las funciones siguientes.
 Impide el arranque cuando el caballe-
te lateral está levantado pero no está
accionado ninguno de los frenos.
 Impide el arranque cuando está ac-
cionado uno de los frenos pero el ca-
ballete lateral permanece bajado.
 Para el motor cuando se baja el caba-
llete lateral.
Compruebe periódicamente el funciona-
miento del sistema de corte del circuito de
encendido conforme al procedimiento si-
guiente.
UB3TS0S0.book Page 29 Wednesday, September 4, 2019 9:52 AM

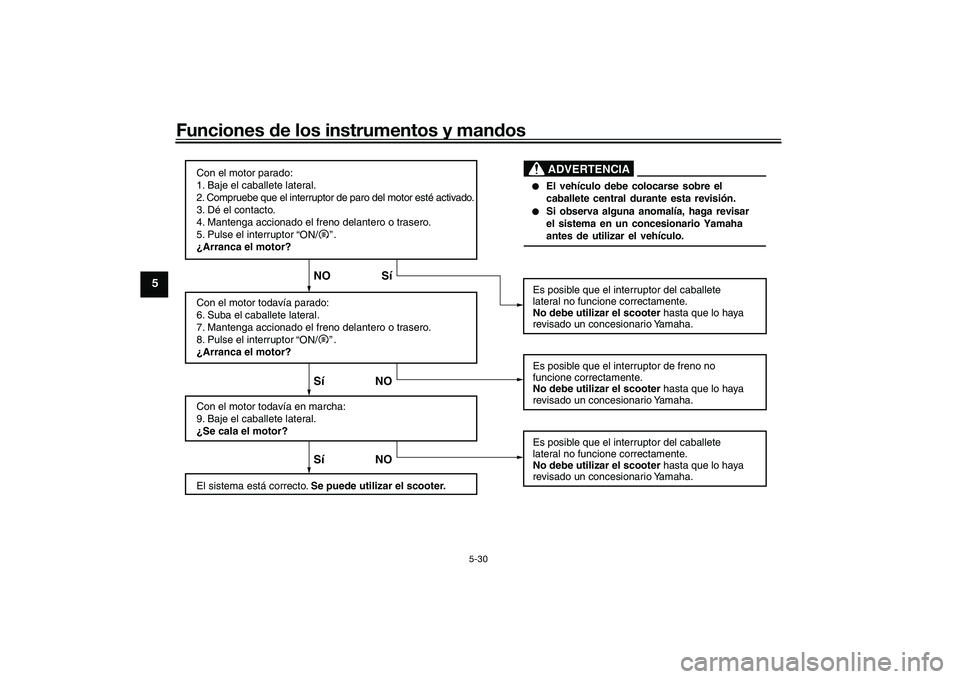

Funciones de los instrumentos y man dos
5-30
5
Con el motor p arado:
1. Baje el caballete later al.
2. Compr uebe que el interr uptor de pa ro del motor e sté a ctivado.
3. Dé el contacto.
4. Mantenga accionado el freno del antero o trasero.
5. Pulse el interr uptor .
¿Arranca el motor?
Con el motor toda vía parado:
6. Suba el caballete later al.
7. Mantenga accionado el freno del antero o trasero.
8. P ulse el interr uptor .
¿Arranca el motor?
Con el motor toda vía en marcha:
9.

Baje el caballete later al.
¿Se cala el motor?
El sistema está correcto. Se puede utilizar el scooter. Es posib
le que el interr uptor del caballete
later al no funcione correct amente.
No debe utilizar el scooter hasta que lo ha ya
revisado un concesiona rio Yamaha.
Es posib le que el interr uptor de freno no
funcione correct amente.
No debe utilizar el scooter hasta que lo ha ya
re

visado un concesiona rio Yamaha.
Es posib le que el interr uptor del caballete
later al no funcione correct amente.
No debe utilizar el scooter hasta que lo ha ya
revisado un concesiona rio Yamaha.
Sí NO Sí NO NO Sí
El vehículo debe colocars e sobre el
caballete central durante es ta revisión.Si observa alguna anomalía, haga revis ar
el sis tema en un conces ionario Yamaha
antes de utilizar el vehículo.ADVERTENCIA
“ON/ ”“ON/ ”
UB3TS0S0.book Page 30 Wednesday, September 4, 2019 9:52 AM

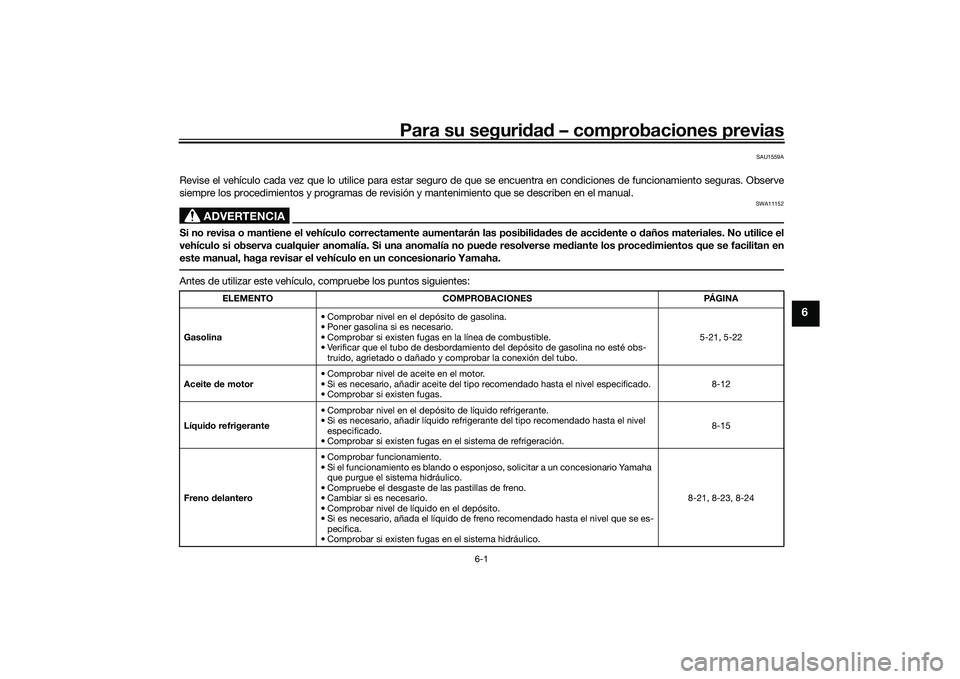

Para su seguridad – comprobaciones previas
6-1
6
SAU1559A
Revise el vehículo cada vez que lo utilice para estar seguro de que se encuentra en condiciones de funcionamiento seguras. Obse rve
siempre los procedimientos y programas de revisión y mantenimiento que se describen en el manual.
ADVERTENCIA
SWA11152
Si no revisa o mantiene el vehículo correctamente aumentarán las posibili dad es de acci dente o d años materiales. No utilice el
vehículo si observa cualquier anomalía. Si una anomalía no pued e resolverse mediante los procedimientos que se facilitan en
este manual, haga revisar el vehículo en un concesionario Yamaha.Antes de utilizar este vehículo, compruebe los puntos siguientes:
ELEMENTO COMPROBACIONES PÁGINA
Gasolina • Comprobar nivel en el depósito de gasolina.
• Poner gasolina si es necesario.
• Comprobar si existen fugas en la línea de combustible.
• Verificar que el tubo de desbordamiento del depósito de gasolina no esté obs-
truido, agrietado o dañado y comprobar la conexión del tubo. 5-21, 5-22
Aceite de motor • Comprobar nivel de aceite en el motor.
• Si es necesario, añadir aceite del tipo recomendado hasta el nivel especificado.
• Comprobar si existen fugas. 8-12
Líqui do refrigerante • Comprobar nivel en el depósito de líquido refrigerante.
• Si es necesario, añadir líquido refrigerante del tipo recomendado hasta el nivel
especificado.
• Comprobar si existen fugas en el sistema de refrigeración. 8-15
Freno delantero • Comprobar funcionamiento.
• Si el funcionamiento es blando o esponjoso, solicitar a un concesionario Yamaha
que purgue el sistema hidráulico.
• Compruebe el desgaste de las pastillas de freno.
• Cambiar si es necesario.
• Comprobar nivel de líquido en el depósito.
• Si es necesario, añada el líquido de freno recomendado hasta el nivel que se es- pecifica.
• Comprobar si existen fugas en el sistema hidráulico. 8-21, 8-23, 8-24
UB3TS0S0.book Page 1 Wednesday, September 4, 2019 9:52 AM

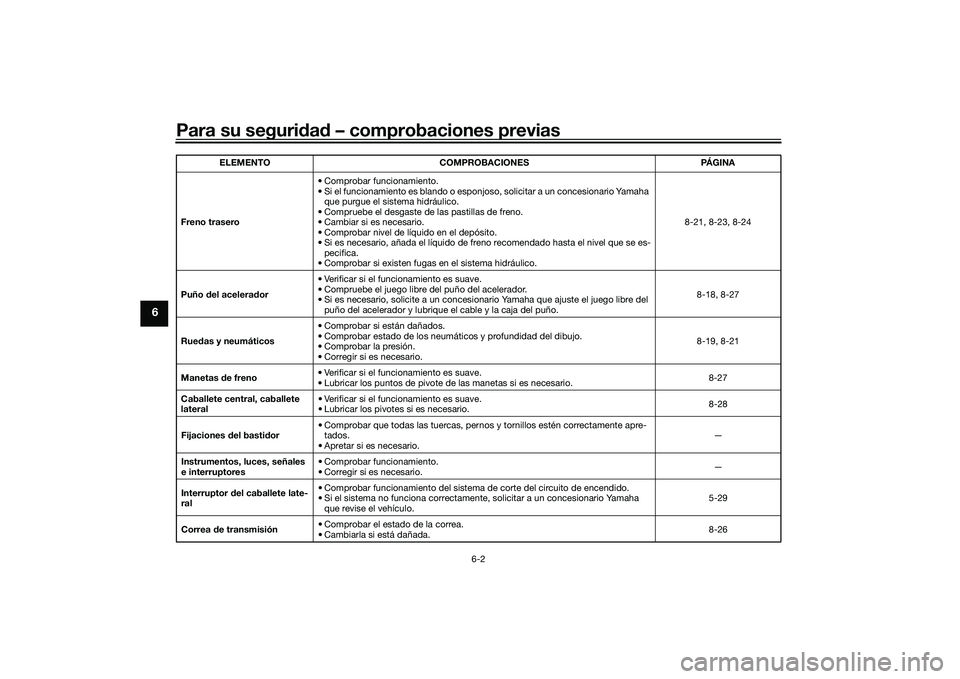

Para su seguridad – comprobaciones previas
6-2
6
Freno trasero • Comprobar funcionamiento.
• Si el funcionamiento es blando o esponjoso, solicitar a un concesionario Yamaha
que purgue el sistema hidráulico.
• Compruebe el desgaste de las pastillas de freno.
• Cambiar si es necesario.
• Comprobar nivel de líquido en el depósito.
• Si es necesario, añada el líquido de freno recomendado hasta el nivel que se es- pecifica.
• Comprobar si existen fugas en el sistema hidráulico. 8-21, 8-23, 8-24
Puño del acelerad or • Verificar si el funcionamiento es suave.
• Compruebe el juego libre del puño del acelerador.
• Si es necesario, solicite a un concesionario Yamaha que ajuste el juego libre del
puño del acelerador y lubrique el cable y la caja del puño. 8-18, 8-27
Rue das y neumáticos • Comprobar si están dañados.
• Comprobar estado de los neumáticos y profundidad del dibujo.
• Comprobar la presión.
• Corregir si es necesario. 8-19, 8-21
Manetas de freno • Verificar si el funcionamiento es suave.
• Lubricar los puntos de pivote de las manetas si es necesario. 8-27
Caballete central, caballete
lateral • Verificar si el funcionamiento es suave.
• Lubricar los pivotes si es necesario.
8-28
Fijaciones del basti dor • Comprobar que todas las tuercas, pernos
y tornillos estén correctamente apre-
tados.
• Apretar si es necesario. —
Instrumentos, luces, señales
e interruptores • Comprobar funcionamiento.
• Corregir si es necesario.
—
Interruptor del caballete late-
ral • Comprobar funcionamiento del sistema de corte del circuito de encendido.
• Si el sistema no funciona correctamente, solicitar a un concesionario Yamaha
que revise el vehículo. 5-29
Correa de transmisión • Comprobar el estado de la correa.
• Cambiarla si está dañada.
8-26
ELEMENTO COMPROBACIONES PÁGINA
UB3TS0S0.book Page 2 Wednesday, September 4, 2019 9:52 AM

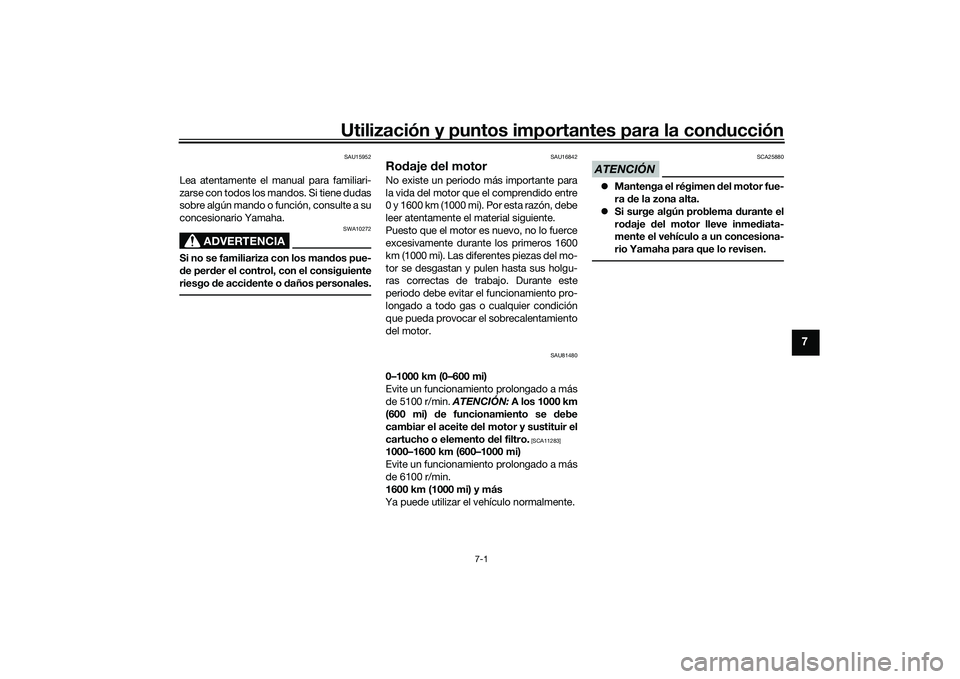

Utilización y puntos importantes para la conducción
7-1
7
SAU15952
Lea atentamente el manual para familiari-
zarse con todos los mandos. Si tiene dudas
sobre algún mando o función, consulte a su
concesionario Yamaha.
ADVERTENCIA
SWA10272
Si no se familiariza con los man dos pue-
d e per der el control, con el consiguiente
riesgo de acci dente o daños personales.
SAU16842
Ro daje d el motorNo existe un periodo más importante para
la vida del motor que el comprendido entre
0 y 1600 km (1000 mi). Por esta razón, debe
leer atentamente el material siguiente.
Puesto que el motor es nuevo, no lo fuerce
excesivamente durante los primeros 1600
km (1000 mi). Las diferentes piezas del mo-
tor se desgastan y pulen hasta sus holgu-
ras correctas de trabajo. Durante este
periodo debe evitar el funcionamiento pro-
longado a todo gas o cualquier condición
que pueda provocar el sobrecalentamiento
del motor.
SAU81480
0–1000 km (0–600 mi)
Evite un funcionamiento prolongado a más
de 5100 r/min. ATENCIÓN: A los 1000 km
(600 mi) de funcionamiento se debe
cambiar el aceite del motor y sustituir el
cartucho o elemento del filtro.
[SCA11283]
1000–1600 km (600–1000 mi)
Evite un funcionamiento prolongado a más
de 6100 r/min.
1600 km (1000 mi) y más
Ya puede utilizar el vehículo normalmente.
ATENCIÓN
SCA25880
 Mantenga el régimen del motor fue-
ra de la zona alta.
 Si surge algún problema durante el
ro daje del motor lleve inme diata-
mente el vehículo a un concesiona-
rio Yamaha para que lo revisen.
UB3TS0S0.book Page 1 Wednesday, September 4, 2019 9:52 AM

Utilización y puntos importantes para la conducción
7-2
7
SAU88770
Arranque del motorEl sistema de corte del circuito de encendi-
do permite arrancar cuando el caballete la-
teral está levantado.
Para arrancar el motor1. Con la llave inteligente activada, acér-
quese al vehículo.
2. Pulse el interruptor “ON/ ” y sitúe el interruptor de paro del motor en la po-
sición de marcha.
Una vez identificada la llave inteligen-
te, el zumbador suena dos veces y el
caballete central y la dirección (si es-
tán bloqueados) se desbloquean.
3. Verifique que el indicador y la o las lu- ces de aviso se enciendan durante
unos segundos y luego se apaguen.
(Véase la página 5-2).NOTANo arranque el motor si permanece
encendida la luz indicadora de fallo.
 La luz de aviso del sistema ABS debe
encenderse y permanecer encendida
hasta que el vehículo alcance una ve-
locidad de 10 km/h (6 mi/h).
ATENCIÓN
SCA24110
Si una luz in dica dora o de aviso no fun-
ciona como se describe más arriba,
haga revisar el vehículo en un concesio-
nario Yamaha.4. Cierre completamente el acelerador.
5. Mientras acciona el freno delantero o trasero, pulse el interruptor “ON/ ”.
6. Suelte el interruptor “ON/ ” cuando
el motor arranque o después de 5 se-
gundos. Espere 10 segundos antes
de volver a pulsar el interruptor para
dejar que se restablezca el voltaje de
la batería.ATENCIÓN
SCA11043
Para prolongar al máximo la vi da útil del
motor, ¡nunca acelere mucho con el mo-
tor frío!
SAU88780
NOTAEste modelo está equipado con:
 un sensor de ángulo de inclinación.
Este sensor para el motor en caso de
vuelco del vehículo. En tal caso, la luz
indicadora de avería se enciende,
pero no se trata de una avería. Quite el
contacto y, a continuación, vuelva a
darlo para que se apague la luz indica-
dora. De lo contrario el motor no
arrancará, aunque gire al pulsar el in-
terruptor de arranque.
 un sistema de paro automático del
motor. El motor se para automática-
mente si se deja al ralentí durante 20
minutos. Si el motor se para, pulse el
interruptor de arranque para volver a
ponerlo en marcha.
UB3TS0S0.book Page 2 Wednesday, September 4, 2019 9:52 AM
