YAMAHA TRACER 900 2015 Instructieboekje (in Dutch)

VEILIGHEIDSINFORMATIE
1-4
1
In de han del verkrij gbare on der delen,
accessoires en aanpassin gssets
Hoewel er producten verkrijgbaar zijn die
qua ontwerp en kwaliteit sterk lijken op ori-
ginele Yamaha accessoires, dient u te be-
seffen dat sommige in de handel
verkrijgbare accessoires of aanpassings-
sets niet geschikt zijn vanwege mogelijke
veiligheidsrisico’s voor uzelf of anderen.
Het monteren van in de handel verkrijgbare
producten of het verrichten van aanpassin-
gen die de ontwerp- of bedieningskenmer-
ken van uw machine wijzigen kan het risico
op ernstig letsel of overlijden van uzelf of
anderen vergroten. U bent verantwoordelijk
voor letsel dat voortvloeit uit wijzigingen
aan de machine.
Volg bij de montage van accessoires de on-
derstaande richtlijnen en die vermeld onder
het kopje “Beladen”.  Monteer nooit accessoires en vervoer
nooit bagage als deze een nadelige in-
vloed hebben op de prestaties van uw
motor. Inspecteer het accessoire
zorgvuldig alvorens het te gebruiken
om te waarborgen dat het de grond-
speling of de hellinghoek op geen en-
kele manier vermindert, de veerweg, de stuuruitslag of de bediening niet
beperkt en geen lampen of reflectors
afdekt.
• Accessoires die aan of nabij het stuur of de voorvork zijn gemon-
teerd zullen mogelijk instabiliteit
veroorzaken door een foutieve ge-
wichtsverdeling of door aerodyna-
mische effecten. Accessoires aan
het stuur of nabij de voorvork moe-
ten zo licht mogelijk zijn en tot een
minimum worden beperkt.
• Omvangrijke accessoires kunnen door hun aerodynamisch effect van
invloed zijn op de rijstabiliteit van de
motor. De motor kan door rijwind
worden opgetild of bij zijwind insta-
biel worden. Zulke accessoires
kunnen ook instabiliteit veroorza-
ken terwijl u grote voertuigen in-
haalt of door deze wordt ingehaald.
• Sommige accessoires dwingen de bestuurder om een andere dan de
normale zitpositie in te nemen. Zo’n
verkeerde zitpositie beperkt de be-
wegingsvrijheid van de bestuurder
en kan een comfortabele bediening
hinderen, zodat we dergelijke ac-
cessoires sterk afraden. 
Wees voorzichtig bij het aanbrengen
van elektrische accessoires. Als elek-
trische accessoires de capaciteit van
het elektrisch systeem van de motor-
fiets te boven gaan, kan zich een ge-
vaarlijke elektrische storing voordoen
waardoor de verlichting of de motor
uitvalt.
In de han del verkrij gbare ban den en vel-
g en
De banden en velgen die bij uw motorfiets
werden geleverd, zijn ontworpen om de
mogelijkheden van de motorfiets te onder-
steunen en bieden de beste combinatie van
rijprestaties, remvermogen en comfort. An-
dere banden, velgen, maten of combinaties
zijn mogelijk niet geschikt. Zie pagina 6-16
voor bandenspecificaties en meer informa-
tie over het vervangen van uw banden.
De motorfiets vervoeren
Volg de onderstaande instructies als u de
motorfiets in een ander voertuig wilt ver-
voeren.
 Verwijder alle loszittende voorwerpen
van de motorfiets.
 Controleer of de brandstofkraan (in-
dien aanwezig) in de “OFF”-stand
staat en er geen brandstoflekkage is.
U2PPD0D0.book Page 4 Tuesday, July 15, 2014 10:24 AM

VEILIGHEIDSINFORMATIE
1-5
1
Zorg dat het voorwiel recht naar voren
wijst op de aanhanger of de laadvloer
en zet het wiel vast in een goot om be-
weging te voorkomen.
 Schakel een versnelling in (bij model-
len met een handgeschakelde ver-
snellingsbak).
 Zet de motorfiets vast met spanban-
den of andere geschikte banden aan
stevige delen van de motorfiets, zoals
het frame of de bovenste voorvork-
klem (en niet aan, bijvoorbeeld, het
stuur, de richtingaanwijzers of onder-
delen die kunnen afbreken). Kies de
plaats voor de spanbanden zorgvuldig
om te voorkomen dat deze tijdens het
transport schuurplekken op de lak
veroorzaken.
 Zorg indien mogelijk dat de vering iets
door de spanbanden wordt ingedrukt,
zodat de motorfiets tijdens het trans-
port niet overmatig kan stuiteren.
U2PPD0D0.book Page 5 Tuesday, July 15, 2014 10:24 AM

BESCHRIJVING
2-1
2
DAU10411

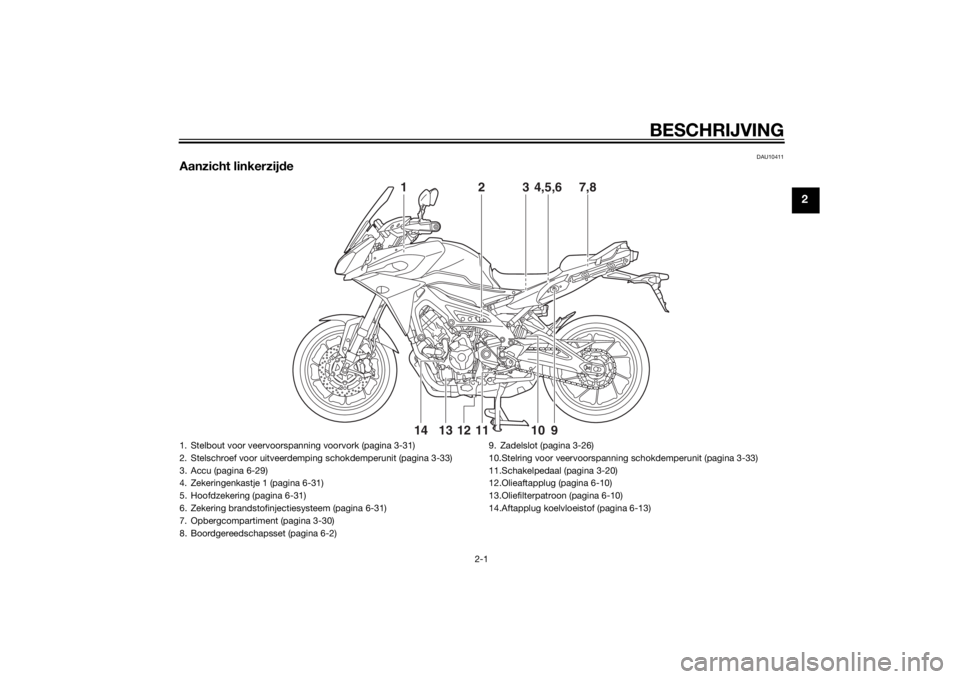

Aanzicht linkerzijde
2
1
3
7,8
4,5,6
9
13
10
11
14
12
1. Stelbout voor veervoorspanning voorvork (pagina 3-31)
2. Stelschroef voor uitveerdemping schokdemperunit (pagina 3-33)
3. Accu (pagina 6-29)
4. Zekeringenkastje 1 (pagina 6-31)
5. Hoofdzekering (pagina 6-31)
6. Zekering brandstofinjectiesysteem (pagina 6-31)
7. Opbergcompartiment (pagina 3-30)
8. Boordgereedschapsset (pagina 6-2) 9. Zadelslot (pagina 3-26)
10.Stelring voor veervoorspanning schokdemperunit (pagina 3-33)
11.Schakelpedaal (pagina 3-20)
12.Olieaftapplug (pagina 6-10)
13.Oliefilterpatroon (pagina 6-10)
14.Aftapplug koelvloeistof (pagina 6-13)
U2PPD0D0.book Page 1 Tuesday, July 15, 2014 10:24 AM

BESCHRIJVING
2-2
2
DAU10421

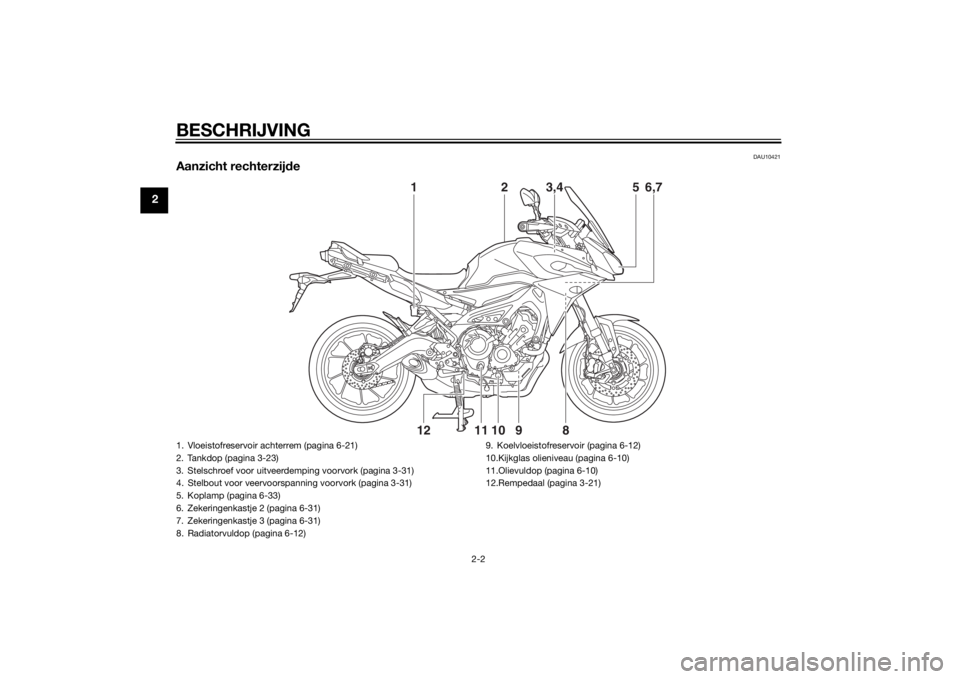

Aanzicht rechterzijde
1
5
6,7
2
8
9
10
11
12
3,4
1. Vloeistofreservoir achterrem (pagina 6-21)
2. Tankdop (pagina 3-23)
3. Stelschroef voor uitveerdemping voorvork (pagina 3-31)
4. Stelbout voor veervoorspa nning voorvork (pagina 3-31)
5. Koplamp (pagina 6-33)
6. Zekeringenkastje 2 (pagina 6-31)
7. Zekeringenkastje 3 (pagina 6-31)
8. Radiatorvuldop (pagina 6-12) 9. Koelvloeistofreservoir (pagina 6-12)
10.Kijkglas olieniveau (pagina 6-10)
11.Olievuldop (pagina 6-10)
12.Rempedaal (pagina 3-21)U2PPD0D0.book Page 2 Tuesday, July 15, 2014 10:24 AM

BESCHRIJVING
2-3
2
DAU10431

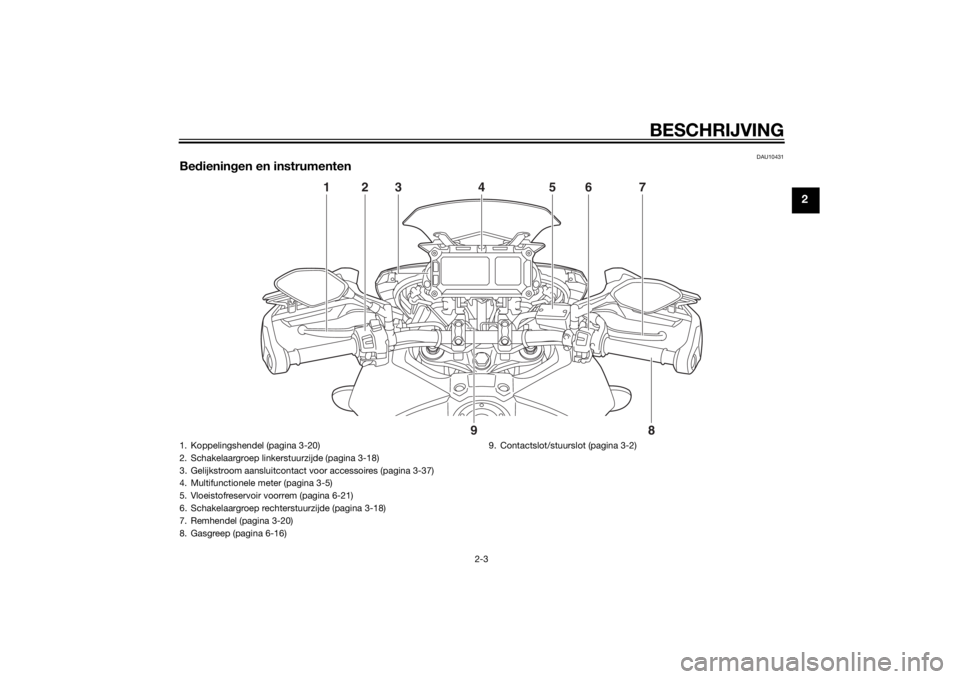

Bedienin gen en instrumenten
12 56 7
4
3
8
9
1. Koppelingshendel (pagina 3-20)
2. Schakelaargroep linkerstuurzijde (pagina 3-18)
3. Gelijkstroom aansluitcontact voor accessoires (pagina 3-37)
4. Multifunctionele meter (pagina 3-5)
5. Vloeistofreservoir voorrem (pagina 6-21)
6. Schakelaargroep rechterstuurzijde (pagina 3-18)
7. Remhendel (pagina 3-20)
8. Gasgreep (pagina 6-16) 9. Contactslot/stuurslot (pagina 3-2)
U2PPD0D0.book Page 3 Tuesday, July 15, 2014 10:24 AM

WERKING VAN DE BEDIENINGSELEMENTEN EN INSTRUMENTEN
3-1
3
DAU10978
StartblokkeersysteemDit voertuig is voorzien van een startblok-
keersysteem waarmee diefstal kan worden
bemoeilijkt door de codering van de stan-
daardsleutels te wijzigen. Het systeem be-
staat uit de volgende onderdelen:
 een codeersleutel (met een rood bo-
vendeel)
 twee standaardsleutels (met een
zwart bovendeel) die opnieuw kunnen
worden gecodeerd
 een transponder (die is geïntegreerd in
de codeersleutel)
 een startblokkeereenheid
 een ECU
 een controlelampje van de startblok-
kering (Zie pagina 3-5.) De sleutel met het rode bovendeel wordt
gebruikt om de twee standaardsleutels te
coderen. Het wijzigen van de codes is een
ingewikkelde procedure. Breng het voer-
tuig daarom met alle drie sleutels naar een
Yamaha dealer om deze opnieuw te laten coderen. Gebruik de sleutel met het rode
bovendeel niet om met het voertuig te rij-
den. Deze sleutel dient uitsluitend te wor-
den gebruikt voor het opnieuw coderen van
de standaardsleutels. Gebruik altijd een
standaardsleutel om met het voertuig te rij-
den.
LET OP
DCA11822
 ZORG DAT U DE CODEERSLEUTEL
NIET VERLIEST! NEEM DIRECT
CONTACT OP MET UW DEALER
ALS U HEM VERLOREN HEBT! Als
de co deersleutel verloren is, kun-
nen de stan daar dsleutels niet op-
nieuw geco deer d wor den. U kunt
het voertui g d an no g stee ds starten
met de stan daar dsleutels, maar als
ze opnieuw g ecodeer d moeten
wor den ( d.w.z. als er een nieuwe
stan daar dsleutel is gemaakt of als
alle sleutels verloren zijn), d ient het
g ehele start blokkeersysteem ver-
van gen te wor den. Daarom wor dt u
sterk aan gera den een van d e stan- d
aar dsleutels te geb ruiken en d e
co deersleutel op een veili ge plek te
b ewaren.
 Dompel de sleutels nooit in water.
 Stel
de sl
eutels nooit bloot aan ex-
treem hog e temperaturen.
 Leg d e sleutels nooit vlak bij ma gne-
tische voorwerpen (zoals bijvoor-
b eel d speakers enz.).
 Plaats nooit voorwerpen d ie elektri-
sche si gnalen uitzend en vlakbij de
sleutels.
 Plaats nooit zware voorwerpen op
de sleutels.
 U ma g d e sleutels nooit slijpen of d e
vorm ervan wijzi gen.
 U ma g het plastic ged eelte van de
sleutels nooit demonteren.
 Han g nooit twee sleutels van een
start blokkeersysteem aan dezelf de
sleutelrin g.
 Bewaar de stan daar dsleutels en
ook de sleutels van an dere start-
b lokkeersystemen altij d op een an-
d ere plek dan
d e c
o deersleutel van
het voertui g.
 Hou d sleutels van an dere start blok-
keersystemen altij d uit de buurt van
het contactslot, want an ders kun-
nen ze si gnaalstorin g veroorzaken.
1. Codeersleutel (rood bovendeel)
2. Standaardsleutels (zwart bovendeel)U2PPD0D0.book Page 1 Tuesday, July 15, 2014 10:24 AM

WERKING VAN DE BEDIENINGSELEMENTEN EN INSTRUMENTEN
3-2
3
DAU10473

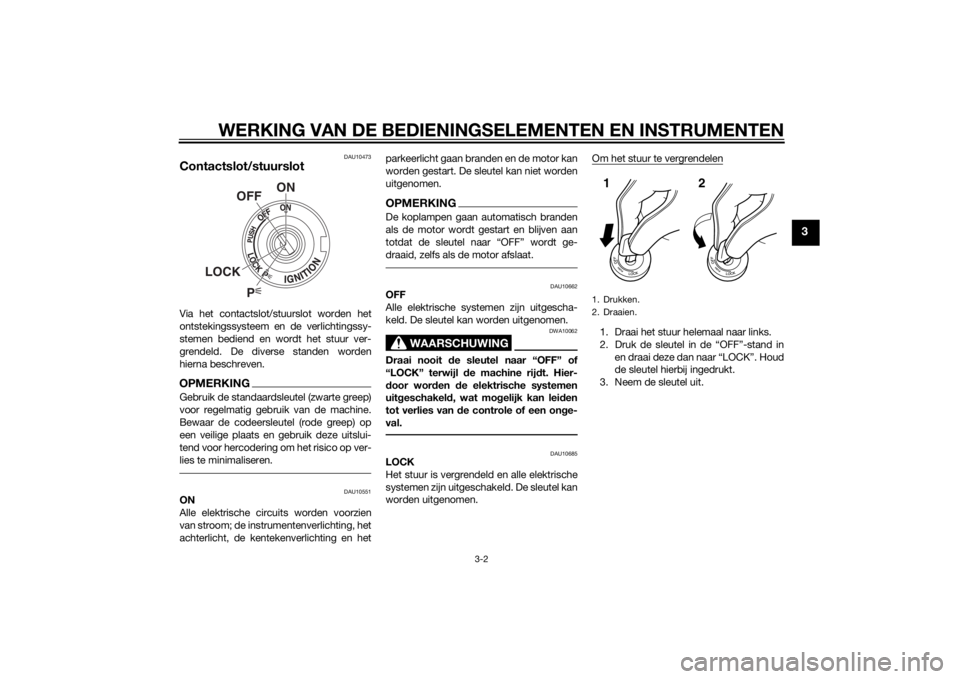

Contactslot/stuurslotVia het contactslot/stuurslot worden het
ontstekingssysteem en de verlichtingssy-
stemen bediend en wordt het stuur ver-
grendeld. De diverse standen worden
hierna beschreven.OPMERKINGGebruik de standaardsleutel (zwarte greep)
voor regelmatig gebruik van de machine.
Bewaar de codeersleutel (rode greep) op
een veilige plaats en gebruik deze uitslui-
tend voor hercodering om het risico op ver-
lies te minimaliseren.
DAU10551
ON
Alle elektrische circuits worden voorzien
van stroom; de instrumentenverlichting, het
achterlicht, de kentekenverlichting en het parkeerlicht gaan branden en de motor kan
worden gestart. De sleutel kan niet worden
uitgenomen.
OPMERKINGDe koplampen gaan automatisch branden
als de motor wordt gestart en blijven aan
totdat de sleutel naar “OFF” wordt ge-
draaid, zelfs als de motor afslaat.
DAU10662
OFF
Alle elektrische systemen zijn uitgescha-
keld. De sleutel kan worden uitgenomen.
WAARSCHUWING
DWA10062
Draai nooit
de sleutel naar “OFF” of
“LOCK” terwijl de machine rij dt. Hier-
d oor wor den de elektrische systemen
uit geschakel d, wat mo gelijk kan lei den
tot verlies van d e controle of een on ge-
val.
DAU10685
LOCK
Het stuur is vergrendeld en alle elektrische
systemen zijn uitgeschakeld. De sleutel kan
worden uitgenomen. Om het stuur te vergrendelen
1. Draai het stuur helemaal naar links.
2. Druk de sleutel in de “OFF”-stand in
en draai deze dan naar “LOCK”. Houd
de sleutel hierbij ingedrukt.
3. Neem de sleutel uit.
P
ON
OFF
LOCK
1. Drukken.
2. Draaien.12
U2PPD0D0.book Page 2 Tuesday, July 15, 2014 10:24 AM

WERKING VAN DE BEDIENINGSELEMENTEN EN INSTRUMENTEN
3-3
3
Om het stuur te ontgrendelenDruk de sleutel in en draai deze dan naar
“OFF”. Houd de sleutel hierbij ingedrukt.
DAU59680
(Parkeren)
De alarmverlichting en richtingaanwijzers
kunnen worden ingeschakeld, maar alle an-
dere elektrische systemen zijn uit. De sleu-
tel kan worden uitgenomen.
Het stuur moet zijn vergrendeld om de
sleutel naar “ ” te kunnen draaien.
LET OP
DCA20760
Als u de alarmverlichtin g of de richtin g-
aanwijzers lan gdurig g eb ruikt, kan dit de
accu ontla den.
DAU49396
Controlelampjes en waarschu-
win gslampjes
DAU11031
Controlelampjes
richtin gaanwijzers“” en“”
Het bijbehorende controlelampje knippert
terwijl de schakelaar voor richtingaanwij-
zers naar de linker- of rechterstand is ge-
drukt.
DAU11061
Vrijstan dcontrolelampje “ ”
Dit controlelampje brandt terwijl de versnel-
lingsbak in de vrijstand staat.
DAU11081
Controlelampje grootlicht “ ”
Dit controlelampje brandt terwijl de kop-
lamp is ingeschakeld voor grootlicht.
DAU11255
Waarschuwin gslampje olieniveau “ ”
Dit waarschuwingslampje gaat branden als
het motorolieniveau laag is.
Het elektrisch circuit voor het waarschu-
wingslampje controleert u door de sleutel
naar “ON” te draaien. Het waarschu-
wingslampje moet enkele seconden oplich-
ten en dan uitgaan.
Licht het waarschuwingslampje niet met-
een op wanneer u de sleutel naar “ON”
draait of blijft het lampje branden, laat het
elektrisch circuit dan door een Yamaha
dealer controleren.OPMERKING Bij een voldoende hoog olieniveau kan
het waarschuwingslampje soms toch
knipperen bij rijden op een helling of
bij plotseling afremmen of optrekken,
er is dan echter geen sprake van een
storing.
1. Drukken.
2. Draaien.12
1. Controlelampje linker
richtingaanwijzers “ ”
2. Controlelampje rechter richtingaanwijzers “ ”
3. Waarschuwingslampje olieniveau “ ”
4. Waarschuwingslampje motorstoring “ ”
5. ABS-waarschuwingslampje “ ”
6. Controlelampje tractieregeling “TCS”
7. Controlelampje grootlicht “ ”
8. Vrijstandcontrolelampje “ ”
9. Controlelampje startblokkering “ ”
GEARN
25
A.TEMP ˚C
Lo
C.TEMP ˚C
0:00
TIME TRIP
3456
789
1
2
ABS
U2PPD0D0.book Page 3 Tuesday, July 15, 2014 10:24 AM

WERKING VAN DE BEDIENINGSELEMENTEN EN INSTRUMENTEN
3-4
3
Dit model is ook uitgerust met een
zelfdiagnosesysteem voor het circuit
van het waarschuwingslampje olieni-
veau. Als het waarschuwingscircuit
voor het olieniveau een probleem aan-
geeft, wordt de volgende cyclus her-
haald totdat de storing is opgeheven:
Het waarschuwingslampje olieniveau
knippert tien keer en dooft dan gedu-
rende 2.5 seconden. Als dit zich voor-
doet, vraag dan een Yamaha dealer
de machine te controleren.
DAU46443
Waarschuwin gslampje
motorstorin g“”
Dit waarschuwingslampje gaat branden
wanneer er een probleem wordt aangege-
ven in het elektrisch circuit dat de motor
controleert. Vraag in dat geval een Yamaha
dealer het zelfdiagnosesysteem te contro-
leren. (Zie pagina 3-16 voor uitleg over de
werking van het zelfdiagnosesysteem.)
Het elektrisch circuit voor het waarschu-
wingslampje controleert u door de sleutel
naar “ON” te draaien. Het waarschu-
wingslampje moet enkele seconden oplich-
ten en dan uitgaan. Licht het waarschuwingslampje niet met-
een op wanneer u de sleutel naar “ON”
draait of blijft het lampje branden, laat het
elektrisch circuit dan door een Yamaha
dealer controleren.
OPMERKINGDit waarschuwingslampje gaat branden als
de sleutel naar “ON” wordt gedraaid en de
startknop wordt ingedrukt. Dit wijst echter
niet op een storing.
DAU59120
ABS-waarschuwin
gslampje “ ”
Onder normale omstandigheden gaat het
ABS-waarschuwingslampje branden als de
sleutel naar “ON” wordt gedraaid en uit als
met een snelheid van 10 km/h (6 mi/h) of
hoger wordt gereden.
Als het ABS-waarschuwingslampje:  niet gaat branden wanneer de sleutel
naar “ON” wordt gedraaid
 gaat branden of knipperen tijdens het
rijden
 niet uitgaat wanneer met een snelheid
van 10 km/h (6 mi/h) of hoger wordt
gereden
Werkt het ABS-systeem mogelijk niet goed.
Vraag als een van de bovenstaande geval-
len zich voordoet zo snel mogelijk een
Yamaha dealer het systeem te controleren.
(Zie pagina 3-21 voor uitleg over de wer- king van het ABS-systeem.)
WAARSCHUWING
DWA16041
Als het ABS-waarschuwing
slampje niet
uit gaat zo dra met een snelhei d van 10
km/h (6 mi/h) of ho ger wor dt g ere den, of
als het waarschuwin gslampje tij dens
het rij den gaat bran den of knipperen,
keert het remsysteem teru g naar con-
ventioneel remmen. Als een van de bo-
venstaan de gevallen zich voor doet, of
als het waarschuwin gslampje helemaal
niet gaat bran den, rij d an extra voorzich-
ti g om te voorkomen d at de remmen in
noo dsituaties blokkeren. Laat het rem-
systeem en de elektrische circuits zo
snel mo gelijk door een Yamaha d ealer
controleren.OPMERKINGHet ABS-waarschuwingslampje gaat ook
branden als de startknop wordt ingedrukt.
Dit wijst echter niet op een storing.
ABS
U2PPD0D0.book Page 4 Tuesday, July 15, 2014 10:24 AM

WERKING VAN DE BEDIENINGSELEMENTEN EN INSTRUMENTEN
3-5
3
DAU54261
Controlelampje tractieregelin g “TCS”
Dit controlelampje knippert wanneer de
tractieregeling is ingeschakeld en brandt
wanneer de tractieregeling is ingeschakeld.
Het elektrisch circuit voor het lampje kan
worden gecontroleerd door de sleutel naar
“ON” te draaien. Het lampje moet enkele
seconden oplichten en dan uitgaan.
Als het lampje niet oplicht wanneer de sleu-
tel naar “ON” wordt gedraaid of blijft bran-
den, vraag dan uw Yamaha dealer om het
elektrisch circuit na te zien.
Als de tractieregeling tijdens het rijden
wordt uitgeschakeld, gaan het controle-
lampje en het waarschuwingslampje mo-
torstoring branden. (Zie pagina 3-22 voor
uitleg over de werking van de tractierege-
ling.) Probeer in dat geval om de tractieregeling
en de lampjes terug te stellen door de pro-
cedures in “Terugstellen” op pagina 3-23 te
volgen.
DAU54682
Controlelampje start
blokkerin g“”
Als de sleutel naar “OFF” wordt gedraaid,
begint het controlelampje na 30 seconden
te knipperen om aan te geven dat het start-
blokkeersysteem is ingeschakeld. Het con-
trolelampje stopt na 24 uur met knipperen,
maar het startblokkeersysteem blijft inge-
schakeld.
Het elektrisch circuit voor het controle-
lampje kan worden ge controleerd door de
sleutel naar “ON” te draaien. Het controle-
lampje moet enkele seconden oplichten en
dan uitgaan.
Licht het controlelampje niet meteen op
wanneer u de sleutel naar “ON” draait of
blijft het lampje branden, laat het elektrisch
circuit dan door een Yamaha dealer contro-
leren.
Het zelfdiagnosesysteem detecteert ook
storingen in de circuits van het startblok-
keersysteem. (Zie pagina 3-16 voor uitleg
over de werking van het zelfdiagnosesy-
steem.)
DAU63141
Multifunctionele meter
WAARSCHUWING
DWA12423
Zor g d at de machine stilstaat voor dat u
wijzi gin gen in de instellin gen van d e
multifunctionele meter gaat aan bren-
1. Controlelampje tractieregeling “TCS”
2. Waarschuwingslampje motorstoring “ ”
1
2
1. “RESET”-toets
2. Toets “TCS”
3. Klok
4. Toerenteller
5. Snelheidsmeter
6. Aanduiding ingesc hakelde versnelling
7. Selectie informatieweergave
8. Informatieweergave
9. Brandstofniveaumeter
10.Eco-controlelampje “ECO”
11.Rijmodusweergave
12.Waarschuwingsindicator brandstofniveau “ ”
GEARN
25
A.TEMP ˚C
Lo
C.TEMP˚C
0:00
TIME TRIP
89101112
12 3 4 567
U2PPD0D0.book Page 5 Tuesday, July 15, 2014 10:24 AM
