WERKING VAN DE BEDIENINGSELEMENTEN EN INSTRUMENTEN
3-16
3
4. Druk op de menuschakelaar “MENU”
en de minutenaanduiding zal gaan
knipperen.
5. Gebruik de selectieschakelaar om de minuten in te stellen.
6. Druk op de menuschakelaar “MENU” om terug te keren naar het instelmo-
dusmenu.
Alle weergave-items terugstellen1. Gebruik de selectieschakelaar om “All Reset” te markeren. 2. Druk op de menuschakelaar “MENU”.
3. Gebruik de selectieschakelaar om
“YES” te markeren en druk vervolgens
op de menuschakelaar “MENU”.
OPMERKINGDe kilometerteller en klok kunt u niet terug-
stellen.
Zelf dia gnosemo dus
Dit model is uitgerust met een zelfdiagno-
sesysteem voor diverse elektrische circuits.
Als in een van deze circuits een storing
wordt gedetecteerd, gaat het waarschu-
wingslampje motorstoring branden en
toont de informatieweergave een foutcode.
Als het informatiedisplay foutcodes weer-
geeft, noteer deze dan en vraag een
Yamaha dealer om de machine te controle-
ren.
Het zelfdiagnosesysteem detecteert ook
storingen in de circuits van het startblok-
keersysteem.
Als in de circuits van het startblokkeersy-
steem een storing wordt gedetecteerd,
gaat het controlelampje startblokkering
Clock
5
55
AM
MENUMaintenanceTime TripUnitDisplayBrightnessClockAll ResetAll Reset
YESNO
1. Controlelampje startblokkering “ ”
2. Waarschuwingslampje motorstoring “ ”
3. Weergave foutcode
GEARN
25
A.TEMP ˚C
Lo
C.TEMP˚C
0:00
TIME TRIP
1
2
3
U2PPD0D0.book Page 16 Tuesday, July 15, 2014 10:24 AM

WERKING VAN DE BEDIENINGSELEMENTEN EN INSTRUMENTEN
3-17
3
knipperen en toont de informatieweergave
een foutcode wanneer de sleutel naar “ON”
wordt gedraaid.OPMERKINGAls de informatieweergave foutcode 52
toont, betreft dit mogelijk een storing in het
transpondersignaal. Als deze fout zich
voordoet, probeer dan het volgende.1. Start de motor met behulp van de co-deersleutel.OPMERKINGHoud andere startblokkeersleutels uit de
buurt van het contactslot en bewaar niet
meer dan één startblokkeersleutel aan de-
zelfde sleutelring! Startblokkeersleutels
kunnen signaalstoring veroorzaken, waar-
door de motor mogelijk niet kan worden
gestart.2. Als de motor start, zet deze dan weer
uit en probeer hem opnieuw te starten
met de standaardsleutels.
3. Als de motor niet kan worden gestart
met een of beide standaardsleutels,
breng dan het voertuig, de codeer-
sleutel en beide standaardsleutels
naar een Yamaha dealer en laat de
standaardsleutels opnieuw coderen.
LET OP
DCA11591
Wanneer het d isplay een foutcod e aan-
g eeft, moet de machine zo spoe dig mo-
g elijk wor den gecontroleer d om
motorscha de te voorkomen.
DAU47634
D-mo de (rijmo dus)D-mode is een elektronisch geregeld mo-
torprestatiesysteem met drie modi: (“STD”,
“A” en “B”).
Druk de rijmodusscha kelaar “MODE” in om
te wisselen tussen de modi. (Zie pagina
3-19 voor uitleg over de rijmodusschake-
laar.)OPMERKINGMaak uzelf vertrouwd met de werking van
D-mode en de rijmodusschakelaar MODE
alvorens het systeem te gebruiken.Mo dus “STD”
Modus “STD” is geschikt voor uiteenlopen-

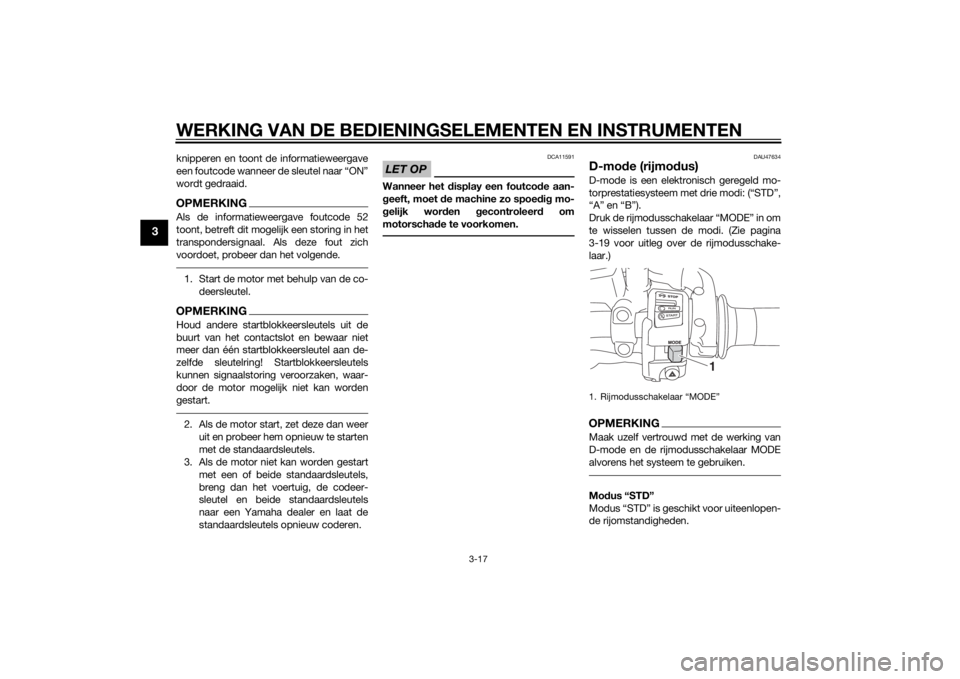

de rijomstandigheden.1. Rijmodusschakelaar “MODE”
1
U2PPD0D0.book Page 17 Tuesday, July 15, 2014 10:24 AM

WERKING VAN DE BEDIENINGSELEMENTEN EN INSTRUMENTEN
3-18
3
Deze modus biedt een soepel en sportief
rijgedrag van het lage- tot het hogetoeren-
bereik.
Modus “A”
Modus “A” biedt een sportievere motorres-
pons in het lage en middenbereik in verge-
lijking met de modus “STD”.
Mo dus “B”
Modus “B” biedt een wat minder scherpe
respons in vergelijking met de modus
“STD” voor rijsituaties om die een sensitie-
ve gasrespons vragen.
DAU1234H
StuurschakelaarsLinks Rechts
DAU54201
Dimlichtschakelaar/lichtsi
gnaalschake-
laar “ / /PASS”
Zet deze schakelaar op “ ” voor groot-
licht en op “ ” voor dimlicht.
Als u een grootlichtsignaal wilt geven, drukt
u op de lichtsignaalzijde “PASS” van de
schakelaar terwijl de koplampen op dim-
licht staan.
DAU12461
Richtin gaanwijzerschakelaar “ / ”
Druk deze schakelaar naar “ ” om afslaan
naar rechts aan te geven. Druk deze scha-
kelaar naar “ ” om afslaan naar links aan
te geven. Na loslaten keert de schakelaar
1. Selectieschakelaar “ / ”
2. Menuschakelaar “MENU”
3. Dimlichtschakelaar/lichtsignaalschakelaar “ / /PASS”
4. Richtingaanwijzerschakelaar “ / ”
5. Claxonschakelaar “ ”
2
1
345
1. Startschakelaar/noodstopschakelaar “//”
2. Rijmodusschakelaar “MODE”
3. Schakelaar alarmverlichting “ ”
1
23
U2PPD0D0.book Page 18 Tuesday, July 15, 2014 10:24 AM

WERKING VAN DE BEDIENINGSELEMENTEN EN INSTRUMENTEN
3-19
3
terug naar de middenstand. Om de rich-
tingaanwijzers uit te schakelen wordt de
schakelaar ingedrukt nadat hij is terugge-
keerd in de middenstand.
DAU12501
Claxonschakelaar “ ”
Druk deze schakelaar in om een claxonsig-
naal te geven.
DAU54211
Startschakelaar/noodstopschakelaar
“//”
Als u de motor wilt starten met de startmo-
tor, zet u deze schakelaar op “ ” en drukt
u vervolgens op de “ ”-zijde van de scha-
kelaar. Zie pagina 5-1 voor startinstructies
voordat u de motor start.
Zet deze schakelaar op “ ” om de motor
direct uit te schakelen in een noodgeval,
zoals wanneer de machine omslaat of als
de gaskabel blijft hangen.
DAU42342
Het waarschuwingslampje voor motorsto-
ring en het ABS-waarschuwingslampje kan
gaan branden als de sleutel naar “ON”
wordt gedraaid en de startknop wordt inge-
drukt. Dit wijst echter niet op een storing.
DAU12735
Schakelaar alarmverlichtin g“”
Met de sleutel in de stand “ON” of “ ”
kan deze schakelaar worden gebruikt voor
het inschakelen van de alarmverlichting
(gelijktijdig knipperen van alle richtingaan-
wijzers).
De alarmverlichting wordt gebruikt in een
noodgeval of om andere verkeersdeelne-
mers te waarschuwen als uw machine stil-
staat in een mogelijk gevaarlijke
verkeerssituatie.LET OP
DCA10062
Ge bruik de alarmverlichtin g niet g ed u-
ren de lan gere tij d als d e motor niet
d raait om dat hier door de accu kan ont-
la den.
DAU59010
Menuschakelaar “MENU”
Deze schakelaar wordt gebruikt om selec-
ties te maken in de instelmodusweergave
van de multifunctionele meter.
Zie “Multifunctionele meter” op pagina 3-5
voor meer informatie.
DAU59000
Selectieschakelaar “ / ”
Deze schakelaar wordt gebruikt om selec-
ties te maken in de informatieweergave en
instelmodusweergave van de multifunctio-
nele meter.
Zie “Multifunctionele meter” op pagina 3-5
voor meer informatie.
DAU47496
Rijmo dusschakelaar “MODE”
WAARSCHUWING
DWA15341
Wijzi g d e rijmo dus niet tij dens het rij den.Met deze schakelaar wijzigt u de rijmodus
naar “STD”, “A” of “B” in de onderstaande
volgorde:
STD → A → B → STD
De gasgreep moet volledig gesloten zijn bij
het wijzigen van de rijmodus. (Zie pagina
3-17 voor uitleg over de afzonderlijke rijmo-
di.)OPMERKING De modus is standaard ingesteld op
“STD”. De modus keert terug naar
“STD” wanneer u de sleutel naar
“OFF” draait.
 De geselecteerde modus wordt ge-
toond in de rijmodusweergave. (Zie
pagina 3-8.)
U2PPD0D0.book Page 19 Tuesday, July 15, 2014 10:24 AM

WERKING VAN DE BEDIENINGSELEMENTEN EN INSTRUMENTEN
3-20
3
DAU12821
Koppelingshen delDe koppelingshendel bevindt zich aan de
linkerstuurgreep. Trek de hendel naar het
stuur toe om de koppeling te ontkoppelen.
Laat de hendel los om de koppeling te laten
aangrijpen. Voor een soepele werking van
de koppeling moet de hendel snel ingetrok-
ken worden en langzaam worden losgela-
ten.
De koppelingshendel is voorzien van een
sperschakelaar die deel uitmaakt van het
startspersysteem. (Zie pagina 3-35.)
DAU12872
Schakelped aalHet schakelpedaal bevindt zich aan de lin-
kerzijde van de motor en wordt in combina-
tie met de koppelingshendel gebruikt bij
het schakelen van de versnellingen van de
6-traps constant-mesh versnellingsbak op
deze motorfiets.
DAU26825
RemhendelDe remhendel bevindt zich aan de rechter-
zijde van het stuur. Trek de hendel naar de
gasgreep toe om de voorrem te bekrachti-
gen.
De remhendel is voorzien van een stelwiel
voor de positie van de remhendel. Om de
afstand tussen de remhendel en de gas-
greep af te stellen, wordt het stelwiel ge-
draaid terwijl de hendel van de gasgreep
vandaan wordt gehouden. Controleer of
het correcte instelpunt op het stelwiel te-
genover het “ ” merkteken op de rem-
hendel staat.
1. Koppelingshendel
1
1. Schakelpedaal
1
1. Remhendel
2. Afstand tussen remhendel en gasgreep
3. Stelwiel afstelpositie remhendel
4. “ ”-merkteken
2
3
4
1
U2PPD0D0.book Page 20 Tuesday, July 15, 2014 10:24 AM

WERKING VAN DE BEDIENINGSELEMENTEN EN INSTRUMENTEN
3-21
3
DAU12944
RempedaalHet rempedaal bevindt zich aan de rechter-
zijde van de motorfiets. Trap op het rempe-
daal om de achterrem te bekrachtigen.
DAU63040
ABSHet Yamaha ABS (anti-blokkeervoorziening
remsysteem) bestaat uit een dubbel uitge-
voerd elektronisch regelsysteem dat de
voorrem en achterrem onafhankelijk aan-
stuurt.
Gebruik de remmen met ABS net zoals
conventionele remmen. Bij activering van
het ABS-systeem kan een pulsatie worden
gevoeld in de remhendel of het rempedaal.
Ga in dat geval door met remmen en laat
het ABS-systeem het werk doen. Ga niet
“pompend” remmen, dit vermindert de re-
meffectiviteit.
WAARSCHUWING
DWA16051
Hou d altij d een veili ge afstan d tot voor-
li ggers, zelfs als uw voertui g is uitg erust
met ABS.  Het ABS-systeem functioneert het
effectiefst over lan ge remwe gen.
 Op bepaal de oppervlakken, zoals
slechte weg en of grin dwe gen, kan
d e remafstan d met het ABS-sy-
steem lan ger zijn d an zonder ABS-
systeem.Het ABS-systeem wordt bewaakt door een
ECU die het systeem bij een storing laat te-
rugkeren naar conventioneel remmen.
OPMERKING Het ABS-systeem voert een zelfdiag-
nosetest uit telkens nadat de sleutel
op “ON” is gezet en het voertuig rijdt
met een snelheid van 10 km/h (6 mi/h)
of hoger. Tijdens deze test hoort u een
“klikkend” geluid van de hydraulische
regeleenheid en wanneer u de rem-
hendel of het rempedaal licht bedient,
kan een trilling in de hendel of het pe-
daal voelbaar zijn. Dit duidt niet op een
storing.
 Dit ABS-systeem is uitgerust met een
testfunctie waarbij de bestuurder pul-
saties kan voelen in de remhendel of
het rempedaal terwijl het ABS-sy-
steem actief is. Er is echter speciaal
gereedschap vereist, dus neem con-
tact op met uw Yamaha dealer.LET OP
DCA20100
Let op d at de wielsensor en de rotor van
d e wielsensor niet beschad igd raken,
an ders kan het ABS-systeem niet meer
naar behoren werken.
1. Rempedaal
1
U2PPD0D0.book Page 21 Tuesday, July 15, 2014 10:24 AM

WERKING VAN DE BEDIENINGSELEMENTEN EN INSTRUMENTEN
3-22
3
DAU54271
Tractieregelin gDe tractieregeling draagt bij aan het behou-
den van grip bij het optrekken op gladde
oppervlakken, zoals onverharde of natte
wegen. Wanneer sensoren detecteren dat
het achterwiel begint te slippen (ongecon-
troleerde slip), grijpt de tractieregeling in
door het motorvermogen te reguleren tot-
dat de grip is hersteld. Het controlelampje
“TCS” knippert om de bestuurder te laten
weten dat de tractieregeling is ingescha-
keld.OPMERKINGEr zijn mogelijk ook kleine veranderingen in
het motor- en uitlaatgeluid waarneembaar
wanneer de tractieregeling wordt ingescha-
keld.
WAARSCHUWING
DWA15432
De tractiere gelin g vormt g een vervan-
g in g voor verstan dig rij ged ra g dat is
aan gepast aan d e omstandig he den. De
tractiere gelin g b ie dt geen beschermin g
te gen gripverlies door te snel in gaan van
b ochten, snel optrekken bij schuin over-
hang en of door remmen, en kan we gglij-
d en van het voorwiel niet voorkomen. Rij
d altij d voorzichti g op oppervlakken
d ie mo gelijk gla d kunnen zijn en vermijd
b ijzon der gla dde oppervlakken.
Als de sleutel naar “ON” wordt gedraaid,
wordt de tractieregeling automatisch inge-
schakeld.
De tractieregeling kan alleen handmatig
worden in- of uitgeschakeld wanneer de
sleutel in de stand “ON” staat en de machi-
ne is gestopt.OPMERKINGAls de machine vast is komen te zitten in
modder, zand of een ander zacht opper-
vlak, schakel dan de tractieregeling uit om
het vrijmaken van het achterwiel te verge-
makkelijken.LET OP
DCA16801
Ge bruik uitsluiten d d e voor geschreven
b an den. (Zie pa gina 6-16.) Bij geb ruik
van ban den met een an dere maat zal de
tractiere gelin g d e wielrotatie niet nauw-
keuri g kunnen re gelen.
1. Voorwielsensor
2. Opneemring voorwielsensor
1. Achterwielsensor
2. Opneemring achterwielsensor
21
12
U2PPD0D0.book Page 22 Tuesday, July 15, 2014 10:24 AM

WERKING VAN DE BEDIENINGSELEMENTEN EN INSTRUMENTEN
3-23
3
De tractieregeling in-/uitschakelen
WAARSCHUWING
DWA15441
Zor g d at de machine stilstaat voor dat u
wijzi gin gen aan bren gt in d e instellin gen
van de tractiere gelin g. Het aan bren gen
van wijzi gin gen tij dens het rij den kan u
aflei den en ver groot het risico op een
on geval.Als u de tractieregeling wilt uitschakelen,
drukt u gedurende ten minste 2 seconden
op de toets “TCS” op de multifunctionele
meter. Het controlela mpje “TCS” gaat aan.
Als u de tractieregeling wilt inschakelen,
drukt u opnieuw op de toets “TCS”. Het
controlelampje “TCS” gaat uit. Teru
gstellen
De tractieregeling wordt uitgeschakeld in
de volgende omstandigheden:  Het achterwiel wordt rondgedraaid
met de machine op de middenbok en
de sleutel in de stand “ON”.
 Het voor- of achterwiel komt van de
grond tijdens het rijden.
 Overmatig doorslaan van het achter-
wiel.
Als de tractieregeling is uitgeschakeld,
brandt zowel het controlelampje “TCS” als
het waarschuwingslampje motorstoring.
De tractieregeling terugstellen
Draai de sleutel naar “OFF”. Wacht ten min-
ste 1 seconde en draai de sleutel dan terug
naar “ON”. Het controlelampje “TCS” moet
nu uitgaan en het systeem wordt ingescha-
keld. Het waarschuwingslampje motorsto-
ring dient uit te gaan nadat een rijsnelheid
van minstens 20 km/h (12 mi/h) is bereikt.
Als het controlelampje “TCS” en/of het
waarschuwingslampje mo torstoring na het
terugstellen blijven branden, kan nog
steeds met de motorfiets worden gereden;
laat de motorfiets echter zo snel mogelijk
nakijken door uw Yamaha dealer.
DAU13075
Tank dopOpenen van de tankd op
Open het slotplaatje op de tankdop, steek
de sleutel in het slot en draai hem dan 1/4
slag rechtsom. Het slot wordt ontgrendeld
en de tankdop kan worden verwijderd.
Sluiten van d e tankdop
1. Druk de tankdop in positie met de sleutel in het slot.
2. Draai de sleutel linksom naar de oor-
spronkelijke positie, neem hem uit en
sluit dan het slotplaatje.

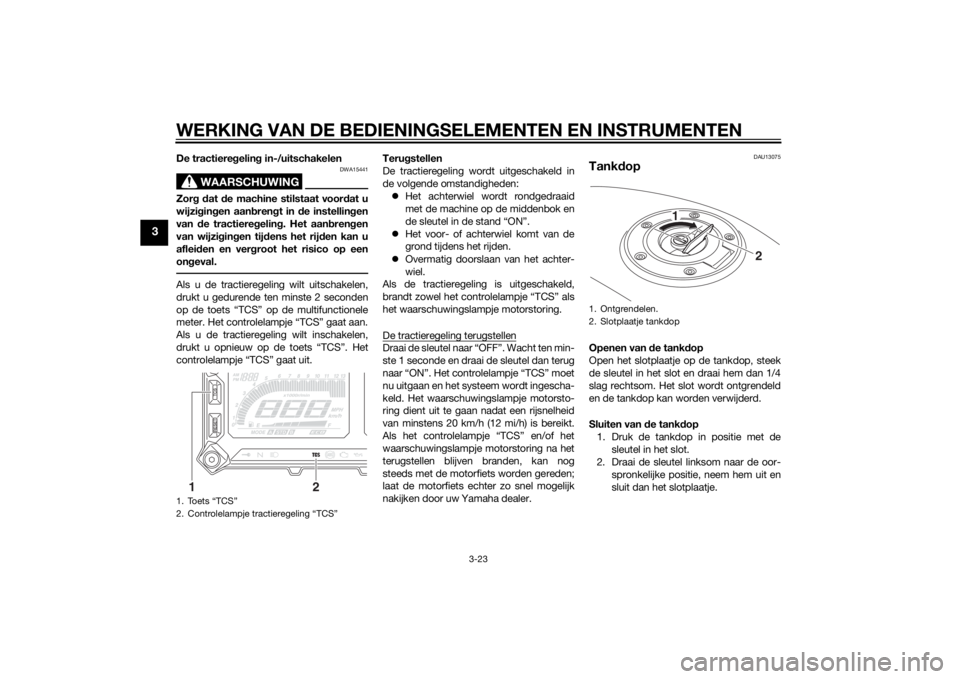

1. Toets “TCS”
2. Controlelampje tractieregeling “TCS”
12
1. Ontgrendelen.
2. Slotplaatje tankdop
2
1
U2PPD0D0.book Page 23 Tuesday, July 15, 2014 10:24 AM

WERKING VAN DE BEDIENINGSELEMENTEN EN INSTRUMENTEN
3-24
3
OPMERKINGDe tankdop kan alleen worden gesloten
met de sleutel in het slot. Bovendien kan de
sleutel niet worden uitgenomen als de tank-
dop niet correct gesloten en vergrendeld is.
WAARSCHUWING
DWA11092
Na het tanken moet de tankd op goe d
wor den aan ged raai d. Door bran dstof-
lekkag e ontstaat b randgevaar.
DAU13222
Bran dstofControleer of er voldoende brandstof in de
brandstoftank aanwezig is.
WAARSCHUWING
DWA10882
Benzine en b enzinedampen zijn zeer
b ran dbaar. Vol g de on derstaan de in-
structies om b rand en ontploffin g te
voorkomen en het letselrisico tij dens het
tanken te verla gen.1. Zet alvorens te tanken de motor af en
zorg dat er niemand op de machine
zit. Rook nooit tijdens het tanken en
tank nooit in de nabijheid van vonken,
open vuur of andere ontstekingsbron-
nen zoals de waakvlammen van gei-
sers en kledingdrogers.
2. Maak de brandstoftank niet te vol.
Steek bij het tanken het vulpistool
goed in de vulopening van de brand-
stoftank. Stop met vullen zodra de
brandstof de onderkant van de vulhals
heeft bereikt. Omdat brandstof uitzet
als deze warm wordt, kan de warmte
van de motor of de zon ervoor zorgen
dat brandstof uit de brandstoftank
stroomt. 3. Veeg uitgestroomde brandstof on-
middellijk af. LET OP: Vee g g emors-
te bran dstof onmi ddellijk af met een
schone, dro ge, zachte d oek, aange-
zien de bran dstof de gelakte opper-
vlakken en kunststof d elen kan
aantasten.
[DCA10072]
4. Draai de tankdop stevig vast.
WAARSCHUWING
DWA15152
Benzine is g iftig en kan letsel of overlij-
d en veroorzaken. Sprin g zor gvul dig om
met benzine. Pro beer nooit om b enzine
via de mon d over te hevelen. Roep on-
mi ddellijk me dische hulp in nad at u ben-
zine heeft in geslikt, veel benzined amp
heeft in gead emd of b enzine in uw o gen
heeft gekre gen. Als b enzine op uw hui d1. Vulpijp brandstoftank
2. Maximaal brandstofniveau
1
2
U2PPD0D0.book Page 24 Tuesday, July 15, 2014 10:24 AM

WERKING VAN DE BEDIENINGSELEMENTEN EN INSTRUMENTEN
3-25
3
terechtkomt, was deze dan af met water
en zeep. Als u benzine op uw kle din g
morst, trek dan an dere kled ing aan.
DAU58110
LET OP
DCA11401
Ge bruik uitsluiten d loo dvrije benzine.
Loo dhou den de benzine veroorzaakt
ernsti ge schad e aan inwen dig e motor-
on der delen als kleppen en zui gerveren
en ook aan het uitlaatsysteem.Uw Yamaha motorblok is gebouwd op het
gebruik van loodvrije superbenzine met een
octaangetal van RON 95 of hoger. Als de
motor gaat detoneren (pingelen), gebruik
dan benzine van een ander merk. Door
loodvrije benzine te gebruiken gaan bou-
gies langer mee en blijven de onderhouds-
kosten beperkt. Gasohol
Er bestaan twee typen gasohol: gasohol
met ethanol en gasohol met methanol.
Gasohol met ethanol kan worden gebruikt,
mits het ethanolgehalte niet hoger is dan
10% (E10). Gasohol met methanol wordt
niet aangeraden door Yamaha aangezien
deze schade kan toebrengen aan het
brandstofsysteem of problemen kan ople-
veren met de voertuigprestaties.
DAU51193
Tank
beluchting sslang en over-
loopslan gAlvorens de motorf iets te gebruiken:
 Controleer alle slangaansluitingen.
 Controleer alle slangen op scheuren
of beschadiging en vervang indien no-
dig.
 Controleer voor alle slangen of het uit-
einde ervan niet is verstopt en reinig
indien nodig.
 Controleer of alle slangen door de
klem worden geleid.
Voor
geschreven bran dstof:
Loodvrije superbenzine (Gasohol
(E10) acceptabel)
Inhou d b ran dstoftank:
18 L (4.76 US gal, 3.96 Imp.gal)
Bran dstofreserve:

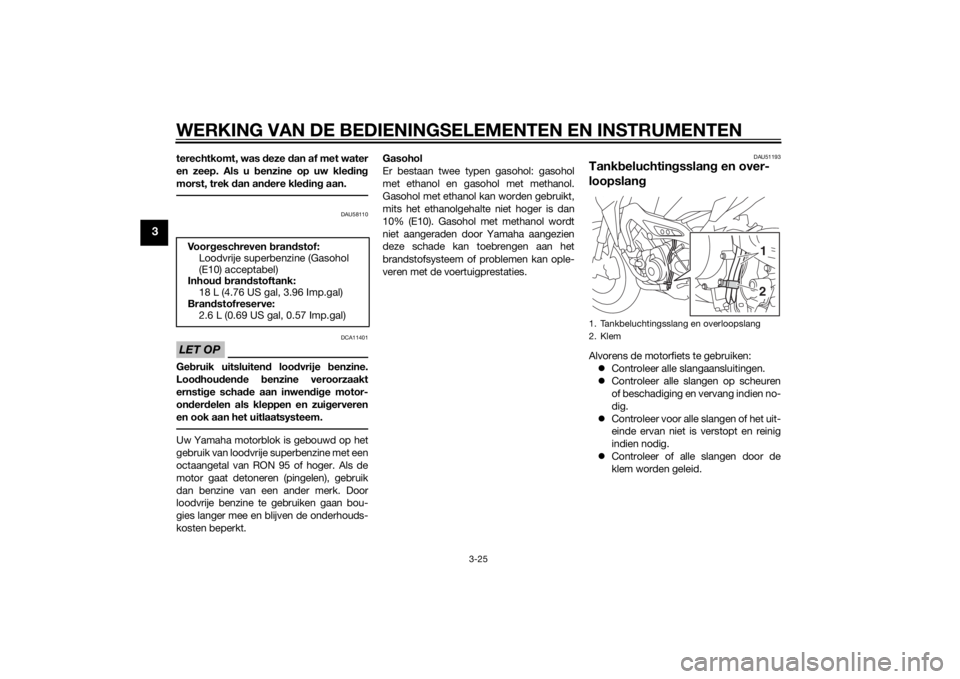

2.6 L (0.69 US gal, 0.57 Imp.gal)1. Tankbeluchtingsslang en overloopslang
2. Klem
21
U2PPD0D0.book Page 25 Tuesday, July 15, 2014 10:24 AM
