WERKING VAN DE BEDIENINGSELEMENTEN EN INSTRUMENTEN
3-36
3
Met de motor uit:
1. Beweeg de zijstandaard omlaag.
2. De startschakelaar/noodstopschakelaar moet op “ ” staan.3. Draai de sleutel naar aan.
4. Schakel de versnellingsbak in de vrijstand.
5. Druk op de “ ”-zijde van de startschakelaar/noodstopschakelaar.Start de motor?
Met de motor nog aan:
6. Beweeg de zijstandaard omhoog.
7. Knijp de koppelingshendel in en houd deze vast.
8. Schakel de versnellingsbak in een versnellingsstand.
9. Beweeg de zijstandaard omlaag.
Slaat de motor af?
Als de motor is afgeslagen:
10. Beweeg de zijstandaard omhoog.
11. Knijp de koppelingshendel in en houd deze vast.
12.
Druk op de “ ”-zijde van de startschakelaar/noodstopschakelaar.
Start de motor?
Het systeem is in orde. De motorfiets mag worden gebruikt. De vrijstandschakelaar werkt mogelijk niet goed.
Rijd niet met de motorfiets voordat deze is
nagekeken door een Yamaha dealer.
De zijstandaardschakelaar werkt mogelijk niet
goed.
Rijd niet met de motorfiets voordat deze is
nagekeken door een Yamaha dealer.
De koppelingsschakelaar werkt mogelijk niet
goed.
Rijd niet met de motorfiets voordat deze is
nagekeken door een Yamaha dealer.
JA NEE JA NEE JA NEE
●
Bij deze inspectie moet de machine op de
middenbok worden gezet.
●
Als zich een storing voordoet, vraag dan
alvorens te gaan rijden een Yamaha dealer
het systeem te controleren.WAARSCHUWING
U2PPD0D0.book Page 36 Tuesday, July 15, 2014 10:24 AM

WERKING VAN DE BEDIENINGSELEMENTEN EN INSTRUMENTEN
3-37
3
DAU49453
Gelijkstroom aansluitcontact
voor accessoires
WAARSCHUWING
DWA14361
Om een elektrische schok of kortsluiting
te voorkomen, d ient u te controleren of
d e dop op het g elijkstroom aansluitcon-
tact is aan geb racht als het contact niet
wor dt geb ruikt.LET OP
DCA15432
Het accessoire dat is aan gesloten op het
g elijkstroom aansluitcontact voor ac-
cessoires ma g niet wor den geb ruikt ter-
wijl de motor uit staat en d e belastin g
ma g niet meer b ed ra gen dan 24 W (2 A),
an ders kan de zekerin g d oor bran den of
d e accu ontla den raken.Dit voertuig is uitgerust met een gelijk-
stroom aansluitcontact voor accessoires.
Een 12V-accessoire dat is aangesloten op
dit gelijkstroom aansluitcontact voor ac-
cessoires, kan worden gebruikt wanneer
de sleutel in de stand “ON” staat, maar
mag alleen worden gebruikt wanneer de
motor draait. Ge
bruiken van het g elijkstroom aansluit-
contact voor accessoires 1. Draai de sleutel naar “OFF”.
2. Verwijder het deksel van het aansluit- contact.
3. Zet het accessoire uit.
4. Plaats de stekker van het accessoire in het aansluitcontact. 5. Draai de sleutel naar “ON” en start de
motor. (Zie pagina 5-1.)
6. Zet het accessoire aan.

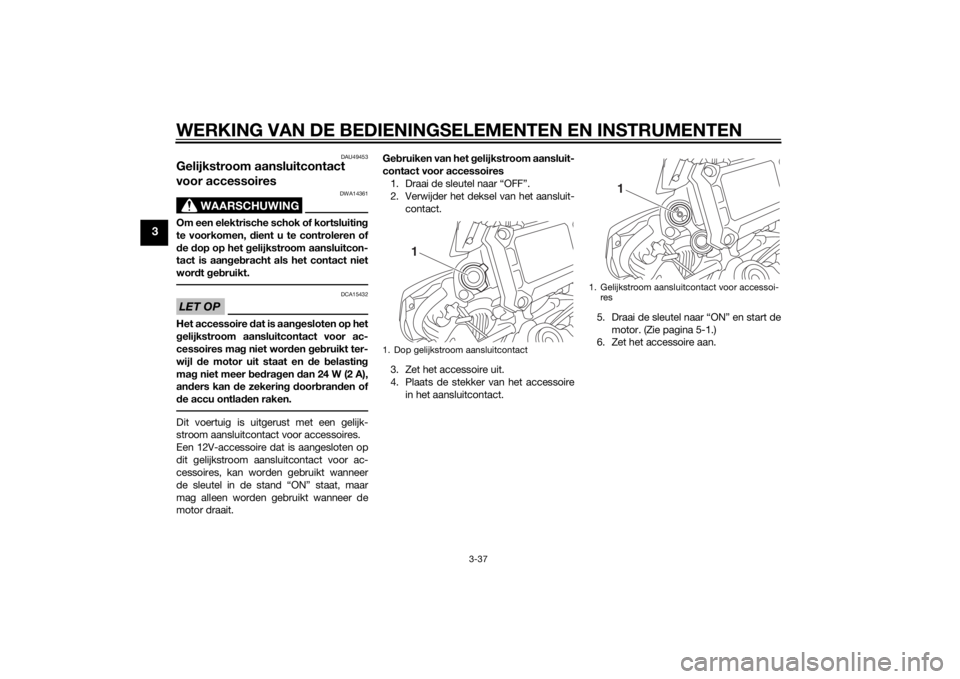

1. Dop gelijkstroom aansluitcontact
1
1. Gelijkstroom aansluitcontact voor accessoi- res
1
U2PPD0D0.book Page 37 Tuesday, July 15, 2014 10:24 AM

VOOR UW VEILIGHEID – CONTROLES VOOR HET RIJDEN
4-1
4
DAU15598
Inspecteer uw machine voor elk gebruik om te waarborgen dat deze in een veilige werkende staat is. Volg altijd de schema’s en proce-
dures voor inspectie en onderhoud in de gebruikershandleiding.
WAARSCHUWING
DWA11152
Onvol doen de inspectie of on derhou d van d e machine ver groot het risico op on geval of scha de. Rijd niet met d e machine als u
een pro bleem heb t g evon den. Als een pro bleem niet kan wor den op gelost via de proce dures in d eze handleid ing, laat de machi-
ne dan nazien door een Yamaha dealer.Controleer voor het gebruik van deze machine de volgende punten:
ITEM CONTROLES PAGINA
Bran dstof • Controleer het brandstofniveau in de brandstoftank.
• Vul indien nodig brandstof bij.
• Controleer de brandstofleiding op lekkage.
• Controleer de tankbeluchtingsslang en overloopslang op obstakels, scheuren of
beschadiging en controleer de slangaansluitingen. 3-24, 3-25
Motorolie • Controleer het olieniveau in de motor.
• Vul indien nodig het aanbevolen type olie bij tot aan het voorgeschreven niveau.
• Controleer de machine op olielekkage. 6-10
Koelvloeistof • Controleer het koelvloeistofniveau in het reservoir.
• Vul indien nodig de aanbevolen koelvloeistof bij tot aan het voorgeschreven ni-
veau.
• Controleer het koelsysteem op lekkage. 6-12
Vo or re m • Controleer de werking.
• Als de koppeling zacht of sponzig aanvoelt, vraag dan een Yamaha dealer het
hydraulisch systeem te ontluchten.
• Controleer de remblokken op slijtage.
• Vervang indien nodig.
• Controleer het vloeistofniveau in het reservoir.
• Vul indien nodig het voorgeschreven type remvloeistof bij tot aan het voorge- schreven niveau.
• Controleer het hydraulisch systeem op lekkage. 6-21, 6-21
U2PPD0D0.book Page 1 Tuesday, July 15, 2014 10:24 AM

VOOR UW VEILIGHEID – CONTROLES VOOR HET RIJDEN
4-2
4
Achterrem• Controleer de werking.
• Als de koppeling zacht of sponzig aanvoelt, vraag dan een Yamaha dealer het
hydraulisch systeem te ontluchten.
• Controleer de remblokken op slijtage.
• Vervang indien nodig.
• Controleer het vloeistofniveau in het reservoir.
• Vul indien nodig het voorgeschreven type remvloeistof bij tot aan het voorge- schreven niveau.
• Controleer het hydraulisch systeem op lekkage. 6-21, 6-21
Koppelin g • Controleer de werking.
• Smeer indien nodig de kabel.
• Controleer de vrije slag van de koppelingshendel.
• Stel indien nodig bij.
6-19
Gas greep • Controleer of de werking soepel is.
• Controleer de vrije slag van de gasgreep.
• Vraag indien nodig de Yamaha dealer om de vrije slag van de gasgreep af te stel-
len en de kabel en het kabelhuis te smeren. 6-16, 6-25
Be dienin gska bels • Controleer of de werking soepel is.
• Smeer indien nodig. 6-25
Aan drijfkettin g • Controleer of de ketting correct is aangespannen.
• Stel indien nodig bij.
• Controleer de conditie van de ketting.
• Smeer indien nodig.
6-23, 6-24
Wielen en ban den • Controleer op schade.
• Controleer de conditie van de band en de profieldiepte.
• Controleer de bandspanning.
• Corrigeer indien nodig.
6-16, 6-19
Rem- en schakelped alen• Controleer of de werking soepel is.
• Smeer indien nodig de pedaalscharnierpunten. 6-26
Rem- en koppelin gshen dels • Controleer of de werking soepel is.
• Smeer indien nodig de hendelscharnierpunten.
6-26
ITEM CONTROLES PAGINA
U2PPD0D0.book Page 2 Tuesday, July 15, 2014 10:24 AM

VOOR UW VEILIGHEID – CONTROLES VOOR HET RIJDEN
4-3
4
Midden bok, zijstan daar d • Controleer of de werking soepel is.
• Smeer indien nodig de scharnierpunten. 6-27
Frame bevesti gin gen • Controleer of alle moeren, bouten en schroeven stevig zijn vastgezet.
• Zet indien nodig vast.
—
Instrumenten, verlichtin g,
si gnalering ssysteem en
schakelaars • Controleer de werking.
• Corrigeer indien nodig.
—
Zijstan daar dschakelaar • Controleer de werking van het startspersysteem.
• Als het systeem niet correct werkt, vraag dan een Yamaha dealer de machine te
controleren. 3-35
ITEM
CONTROLES PAGINA
U2PPD0D0.book Page 3 Tuesday, July 15, 2014 10:24 AM

GEBRUIK EN BELANGRIJKE RIJ-INFORMATIE
5-1
5
DAU15952
Lees de gebruikershandleiding zorgvuldig
door om u vertrouwd te maken met alle be-
dieningselementen. Als u de werking van
een functie of bedieningselement niet be-
grijpt, vraag dan uw Yamaha dealer om uit-
leg.
WAARSCHUWING
DWA10272
Een onvoldoen de vertrouw dhei d met de
b ed iening selementen kan lei den tot ver-
lies van de controle, met mo gelijk een
on geval of letsel tot gevol g.
DAU48712
OPMERKINGDit model is uitgerust met:
 een hellingshoeksensor, waarbij de
motor afslaat bij kanteling. In dit geval
geeft het display foutcode 30 weer,
maar dit is geen storing. Draai de sleu-
tel naar “OFF” en vervolgens naar
“ON” om de foutcode te wissen. Als u
dat niet doet zal de motor niet starten,
ondanks dat de motor wordt aange-
zwengeld als u op de startknop drukt.
 een automatische motorstop. De mo-
tor stopt automatisch als deze 20 mi-
nuten stationair draait. Als de motor
stopt, druk dan simpelweg op de
startknop om de motor opnieuw te
starten.
DAU63090
De motor starten Door het startspersysteem is starten alleen
mogelijk als aan een van de volgende voor-
waarden is voldaan:
 De versnellingsbak staat in de vrij-
stand.
 De versnellingsbak staat in een ver-
snelling geschakeld terwijl de koppe-
lingshendel is ingetrokken en de
zijstandaard is opgeklapt.
Zie pagina 3-35 voor meer informatie.
1. Draai de contactsleutel naar “ON” en controleer of de startschake-
laar/noodstopschakelaar op “ ” is
gezet.
De volgende waarschuwingslampjes
en controlelampjes moeten enkele se-
conden oplichten en dan uitgaan. Waarschuwingslampje olieni-
veau
 Waarschuwingslampje motor-
storing
 Controlelampje tractieregeling
 Controlelampje startblokkeringLET OP
DCA11834
Als een waarschuwing s- of controle-
lampje niet g aat bran den wanneer d e
sleutel naar “ON” wor dt ged raai d, of
wanneer een waarschuwin gs- of contro-
U2PPD0D0.book Page 1 Tuesday, July 15, 2014 10:24 AM

GEBRUIK EN BELANGRIJKE RIJ-INFORMATIE
5-2
5
lelampje niet dooft, zie dan pa gina 3-3
voor een controle van het circuit van het
b etreffen de waarschuwin gs- of contro-
lelampje.
Het ABS-waarschuwingslampje moet
gaan branden als de sleutel op “ON”
wordt gezet en weer uitgaan zodra
met een snelheid van 10 km/h (6 mi/h)
of hoger wordt gereden.
LET OP
DCA17682
Als het ABS-waarschuwin gslampje niet
g aat bran den en weer uit gaat zoals hier-
b oven beschreven, zie dan pa gina 3-3
voor een controle van het circuit van het
waarschuwin gslampje.2. Schakel de versnellingsbak in de vrij-
stand. Het vrijstandcontrolelampje
moet gaan branden. Als dit niet ge-
beurt, vraag dan een Yamaha dealer
het elektrische circuit na te kijken.
3. Start de motor door te drukken op de “ ”-zijde van de startschake-
laar/noodstopschakelaar.
Als de motor niet wil starten, laat dan
de startschakelaar/noodstopschake-
laar los, wacht een paar seconden en
probeer het dan opnieuw. Iedere
startpoging moet zo kort mogelijk du- ren om de accu te sparen. Laat de
startmotor nooit langer dan 10 secon-
den achtereen draaien.
LET OP
DCA11043
Trek nooit snel op terwijl d
e motor nog
kou d is, d it verkort de levensd uur van de
motor!
DAU16673
SchakelenDoor de versnellingen te schakelen kunt u
het beschikbare motorvermogen doseren
bij het wegrijden, optrekken, tegen een hel-
ling oprijden etc.
De schakelstanden worden getoond in de
afbeelding.OPMERKINGOm de versnellingsbak in de vrijstand te
schakelen wordt het schakelpedaal enkele
malen ingetrapt totdat het einde van de
slag bereikt is, waarna het pedaal iets
wordt opgetrokken.1. Schakelpedaal
2. Vrijstand
1
N
2 3
4
5
6
1
2
U2PPD0D0.book Page 2 Tuesday, July 15, 2014 10:24 AM

GEBRUIK EN BELANGRIJKE RIJ-INFORMATIE
5-3
5
LET OP
DCA10261
Rijd niet lang e tijd met af gezette
motor, ook niet met de versnel-
lin gsb ak in de vrijstan d, en sleep d e
motorfiets niet over lang e afstan-
d en. De versnelling sb ak wor dt al-
leen af doen de gesmeer d terwijl de
motor draait. Door onvol doen de
smerin g kan d e versnellin gsb ak
wor den bescha digd.
 Gebruik altij d d e koppelin g om d e
versnelling sb ak te schakelen om zo
scha de aan d e motor, d e versnel-
lin gsb ak en de aan dri jvin
g t
e voor-
komen; door hun constructie zijn
d eze niet bestan d te gen de schok-
ken die optre den bij belast schake-
len.
DAU16682
We grij den en optrekken
1. Trek de koppelingshendel in om de
koppeling te ontkoppelen.
2. Schakel de versnellingsbak in de eer- ste versnelling. Het vrijstandcontrole-
lampje moet uitgaan.
3. Draai geleidelijk de gasgreep open en laat tegelijkertijd langzaam de koppe-
lingshendel los. 4. Sluit op de in de onderstaande tabel
aangegeven schakelpunten de gas-
greep en trek tegelijkertijd snel de
koppelingshendel in.
5. Schakel de versnellingsbak in de
tweede versnelling. (Let erop dat u de
versnellingsbak niet in de vrijstand
zet.)
6. Draai de gasgreep gedeeltelijk open en laat de koppelingshendel los.
7. Volg dezelfde procedure om naar de
volgende hogere versnelling te scha-
kelen.
OPMERKINGHoud u bij het schakelen onder normale
omstandigheden aan de aanbevolen scha-
kelpunten.
DAU58270
Afremmen1. Laat de gasgreep los en bekrachtig zowel de voor- als de achterrem gelei-
delijk om de motorfiets af te remmen.
2. Schakel naar een lagere versnelling op de in de onderstaande tabel aangege-
ven schakelpunten.
3. Als de motorfiets 25 km/h (16 mi/h) bereikt, de motor dreigt af te slaan of
de motor onregelmatig loopt, trek dan
de koppelingshendel in, bekrachtig de remmen om de motorfiets af te rem-
men en ga verder met terugschakelen
zoals vereist.
4. Zodra de motorfiets tot stilstand is ge- komen, kan de versnellingsbak in de
vrijstand worden geschakeld. Het vrij-
standcontrolelampje moet gaan bran-
den, waarna de koppelingshendel kan
worden losgelaten.
WAARSCHUWING
DWA17380
Bij onjuist geb ruik van de remmen
kunt u de controle over de machine
verliezen of gaan slippen. Geb ruik
altij d b ei de remmen en bekrachti g
ze gelei delijk.
 Zor g d at de motorfiets en d e motor
vol doen de zijn vertraagd voor dat u
naar een lag ere versnellin g scha-
kelt. Teru gschakelen terwijl d e rij-
snelhei d of het motortoerental te
hoo g is kan lei den tot slippen van
het achterwiel of overtoeren van de
motor. Dit kan resulteren in verlies
van de controle over de machine,
een on geval en letsel. Het kan ook
resulteren in scha de aan d e motor
of de aan drijflijn.
U2PPD0D0.book Page 3 Tuesday, July 15, 2014 10:24 AM

GEBRUIK EN BELANGRIJKE RIJ-INFORMATIE
5-4
5
DAU58280
Aanbevolen schakelpunten
De aanbevolen schakelpunten tijdens op-
trekken en afremmen staan vermeld in de
tabel hieronder.
DAU16811
Tips voor een zuinig b ran dstof-
ver bruikHet brandstofverbruik is vooral afhankelijk
van uw rijstijl. Hierna volgen enkele tips om
het brandstofverbruik te verlagen:
 Schakel snel en soepel door en ver-
mijd hoge toerentallen terwijl u accele-
reert.
 Geef geen gas tijdens het terugscha-
kelen en voorkom dat de motor onbe-
last met een hoog toerental draait.
 Laat de motor niet langdurig stationair
draaien maar zet hem af (bijvoorbeeld
in files, bij stoplichten of bij spoorweg-
overgangen).
DAU16842
Inrijperiod eDe belangrijkste periode in de levensduur
van het motorblok is de tijd tussen 0 en
1600 km (1000 mi). Lees daarom de vol-
gende informatie aandachtig door.
Omdat het motorblok gloednieuw is, mag
dit de eerste 1600 km (1000 mi) niet te
zwaar worden belast. De verschillende on-
derdelen van de motor slijten op elkaar in
totdat de juiste bedrijfsspelingen zijn be-
reikt. Rijd tijdens deze periode nooit lang-
durig volgas en vermijd ook andere
manoeuvres die tot oververhitting van de
motor kunnen leiden.
DAU63170
0–1000 km (0–600 mi)
Laat de motor niet langer dan 5600 tpm
achtereen draaien. LET OP: Na 1000 km
(600 mi) moet de motorolie wor den ver-
verst en moet de oliefilterpatroon of het
oliefilterelement wor den vervan gen.[DCA10303]1000–1600 km (600–1000 mi)
Laat de motor niet langer dan 6800 tpm
achtereen draaien.
Opschakelpunten:
1e → 2e: 20 km/h (12 mi/h)
2e → 3e: 30 km/h (19 mi/h)
3e → 4e: 40 km/h (25 mi/h)
4e → 5e: 50 km/h (31 mi/h)
5e → 6e: 60 km/h (37 mi/h)
Te r u gschakelpunten:
6e → 5e: 45 km/h (28 mi/h)
5e → 4e: 35 km/h (22 mi/h)
4e → 3e: 25 km/h (16 mi/h)
U2PPD0D0.book Page 4 Tuesday, July 15, 2014 10:24 AM

GEBRUIK EN BELANGRIJKE RIJ-INFORMATIE
5-5
5
1600 km (1000 mi) en verder
De machine kan nu normaal worden ge-
bruikt.LET OP
DCA20190
 Voer het toerental niet zover op dat
d e toerenteller in de ho getoerenzo-
ne wijst.
 Als er tij dens de inrijperio de van de
motor een motorstorin g optree dt,
laat de machine dan onmi ddellijk
nazien door een Yamaha d ealer.
DAU17214
ParkerenZet om te parkeren de motor af en neem
dan de sleutel uit het contactslot.
WAARSCHUWING
DWA10312
De motor en het uitlaatsysteem
kunnen zeer heet wor den, parkeer
d us op een plek waar voet gan gers
of kin deren niet g emakkelijk met
d eze on der delen in aanrakin g kun-
nen komen en bran dwon den kun-
nen oplopen.
 Parkeer nooit op een hellin g of een
zachte on der gron d, hier door kan
d e machine kantelen met mo gelijk
b ran dstoflekka ge en b rand tot g e-
vol g.
 Parkeer niet nab ij gras of an dere
b ran dbare materialen d ie vlam zou-
d en kunnen vatten.
U2PPD0D0.book Page 5 Tuesday, July 15, 2014 10:24 AM
