Funktionen der Instru mente un d Be dienun gselemente
3-6
3
Versuchen Sie, das Traktionskontrollsys-
tem und die Leuchten zurückzustellen, in-
dem Sie das unter “Zurückstellen” auf Seite
3-25 angegebene Verfahren durchführen.
GAU54682
Anzei geleuchte des We gfahrsperren-
S ystems “ ”
Wenn der Zündschlüssel auf “OFF” gestellt
worden ist und 30 Sekunden verstrichen
sind, beginnt die Anzeigeleuchte zu blin-
ken, um anzuzeigen, dass das Wegfahr-
sperren-System aktiviert ist. Nach 24 Stun-
den hört die Anzeigeleuchte auf zu blinken.
Das Wegfahrsperren-System ist jedoch im-
mer noch aktiviert. Der elektrische Stromkreis der Anzeige-
leuchte kann durch Drehen des Schlüssels
in Stellung “ON” geprüft werden. Die An-
zeigeleuchte sollte einige Sekunden lang
aufleuchten und dann erlöschen.
Leuchtet die Anzeigeleuchte nicht auf,
wenn der Schlüssel auf “ON” gedreht wird,
oder wenn sie nicht erlischt, sollten Sie den
Stromkreis von einer Yamaha-Fachwerk-
statt kontrollieren lassen.
Die Stromkreis-Prüfein
richtung detektiert
auch Probleme in den Stromkreisen des
Wegfahrsperren-Systems. (Beschreibung
der Stromkreis-Prüfeinrichtung siehe Seite
3-18.)
GAU63143

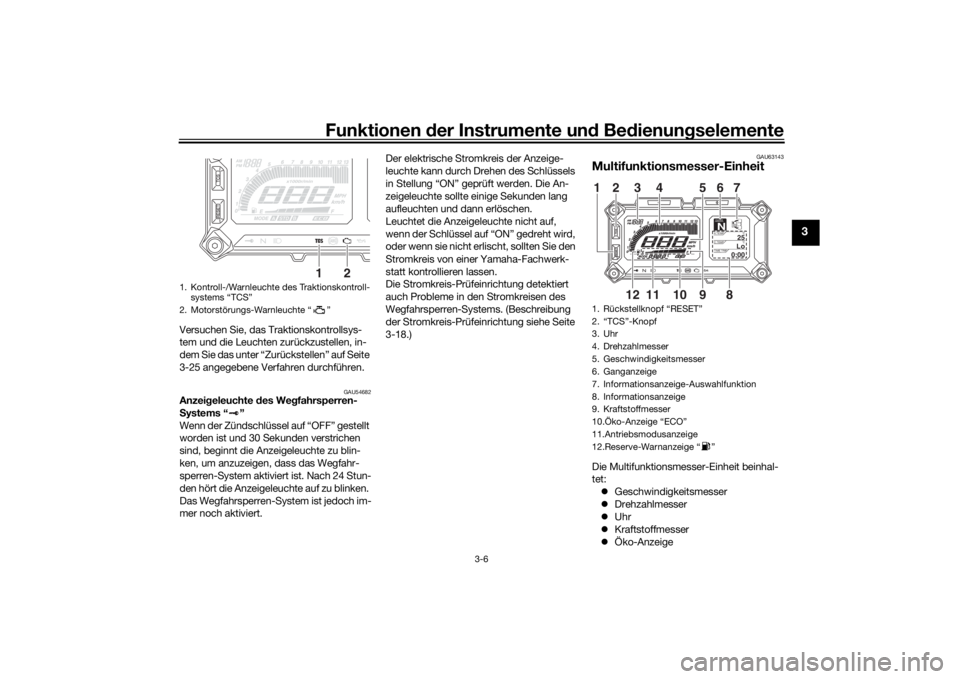

Multifunktionsmesser-EinheitDie Multifunktionsmesser-Einheit beinhal-
tet:  Geschwindigkeitsmesser
 Drehzahlmesser
 Uhr
 Kraftstoffmesser
 Öko-Anzeige
1. Kontroll-/Warnleuchte des Traktionskontroll-
systems “TCS”
2. Motorstörungs-Warnleuchte “ ”
1
2
1. Rückstellknopf “RESET”
2. “TCS”-Knopf
3. Uhr
4. Drehzahlmesser
5. Geschwindigkeitsmesser
6. Ganganzeige
7. Informationsanzeige-Auswahlfunktion
8. Informationsanzeige
9. Kraftstoffmesser
10.Öko-Anzeige “ECO”
11.Antriebsmodusanzeige
12.Reserve-Warnanzeige “ ”
GEARN
25
A.TEMP ˚C
Lo
C.TEMP ˚C
0:00
TIME TRIP
89101112
12 3 4 567
U2PPG2G0.book Page 6 Tuesday, June 9, 2015 1:33 PM

Funktionen der Instru mente un d Be dienun gselemente
3-7
3
 Ganganzeige
 Antriebsmodusanzeige
 Informationsanzeige
 Einstellmodus-Anzeige
WARNUNG
GWA12423
Bevor Verän derun gen an den Einstellun-
g en der Multifunktionsmesser-Einheit
vor genommen wer den, muss d as Fahr-
zeu g im S tillstan d sein. Wer den Einstel-
lun gen währen d d er Fahrt vorg enom-
men, kann d ies den Fahrer ab lenken und
d ie Unfall gefahr erhöhen.HINWEIS Der Wahlknopf “ / ” und der
Menü-Wahlknopf “MENU” befinden
sich auf der linken Seite des Lenkers.
Mit diesen Knöpfen können Sie die
Einstellungen der Multifunktionsmes-
ser-Einheit kontrollieren und ändern.
 Der Schlüssel muss auf “ON” gedreht
werden, damit die Lenkerarmaturen
und Knöpfe verwendet werden kön-
nen.

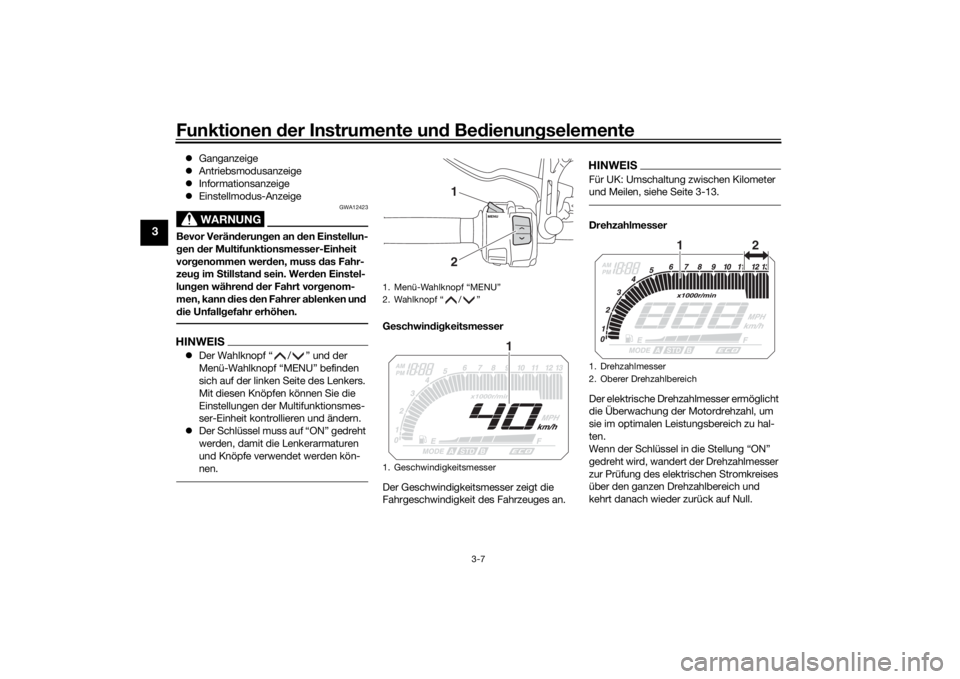

Geschwin dig keitsmesser
Der Geschwindigkeitsmesser zeigt die
Fahrgeschwindigkeit des Fahrzeuges an.
HINWEISFür UK: Umschaltung zwischen Kilometer
und Meilen, siehe Seite 3-13.Drehzahlmesser
Der elektrische Drehzahlmesser ermöglicht
die Überwachung der Motordrehzahl, um
sie im optimalen Leistungsbereich zu hal-
ten.
Wenn der Schlüssel in die Stellung “ON”
gedreht wird, wandert der Drehzahlmesser
zur Prüfung des elektrischen Stromkreises
über den ganzen Drehzahlbereich und
kehrt danach wieder zurück auf Null.
1. Menü-Wahlknopf “MENU”
2. Wahlknopf “ / ”
1. Geschwindigkeitsmesser
12
1
1. Drehzahlmesser
2. Oberer Drehzahlbereich
12
U2PPG2G0.book Page 7 Tuesday, June 9, 2015 1:33 PM

Funktionen der Instru mente un d Be dienun gselemente
3-8
3
ACHTUNG
GCAM1150
Den Motor nicht im o beren Bereich des
Drehzahlmessers b etreiben.
O berer Drehzahl bereich: 11250 U/min
und d arü berUhr

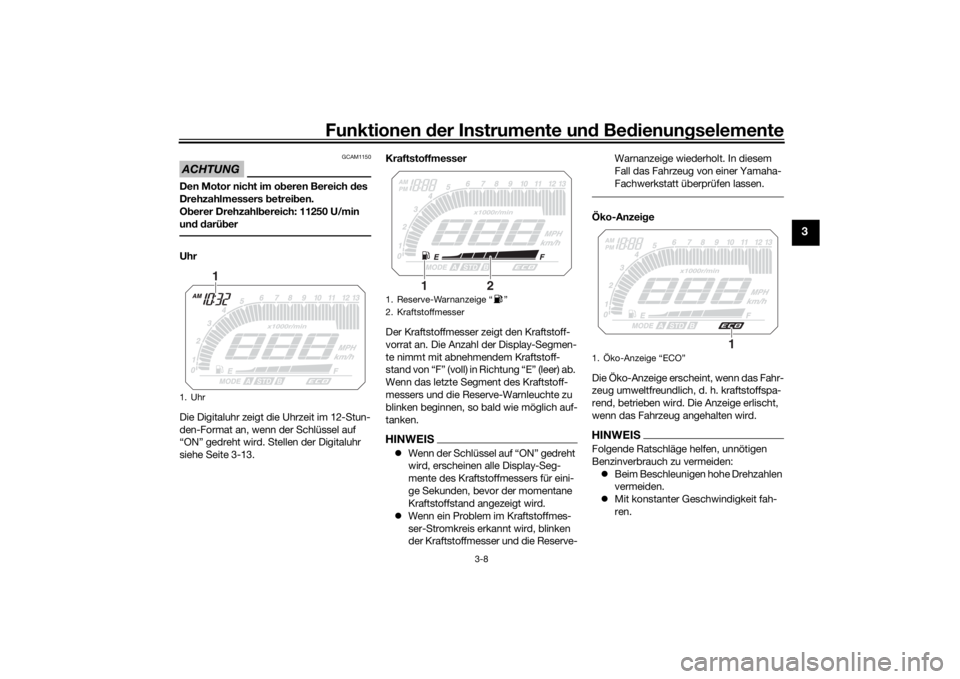

Die Digitaluhr zeigt die Uhrzeit im 12-Stun-
den-Format an, wenn der Schlüssel auf
“ON” gedreht wird. Stellen der Digitaluhr
siehe Seite 3-13. Kraftstoffmesser
Der Kraftstoffmesser zeigt den Kraftstoff-
vorrat an. Die Anzahl der Display-Segmen-
te nimmt mit abnehmendem Kraftstoff-
stand von “F” (voll) in Richtung “E” (leer) ab.
Wenn das letzte Segment des Kraftstoff-
messers und die Reserve-Warnleuchte zu
blinken beginnen, so bald wie möglich auf-
tanken.
HINWEIS
Wenn der Schlüssel auf “ON” gedreht
wird, erscheinen alle Display-Seg-
mente des Kraftstoffmessers für eini-
ge Sekunden, bevor der momentane
Kraftstoffstand angezeigt wird.
 Wenn ein Problem im Kraftstoffmes-
ser-Stromkreis erkannt wird, blinken
der Kraftstoffmesser und die Reserve- Warnanzeige wiederholt. In diesem
Fall das Fahrzeug von einer Yamaha-
Fachwerkstatt überprüfen lassen.
Öko-Anzeig
e
Die Öko-Anzeige erscheint, wenn das Fahr-
zeug umweltfreundlich, d. h. kraftstoffspa-
rend, betrieben wird. Die Anzeige erlischt,
wenn das Fahrzeug angehalten wird.HINWEISFolgende Ratschläge helfen, unnötigen
Benzinverbrauch zu vermeiden:  Beim Beschleunigen hohe Drehzahlen
vermeiden.
 Mit konstanter Geschwindigkeit fah-
ren.
1. Uhr
1
1. Reserve-Warnanzeige “ ”
2. Kraftstoffmesser
2
1
1. Öko-Anzeige “ECO”
1
U2PPG2G0.book Page 8 Tuesday, June 9, 2015 1:33 PM

Funktionen der Instru mente un d Be dienun gselemente
3-9
3
 Wählen Sie den Gang, der zur Fahr-
zeuggeschwindigkeit passt.Gan ganzei ge

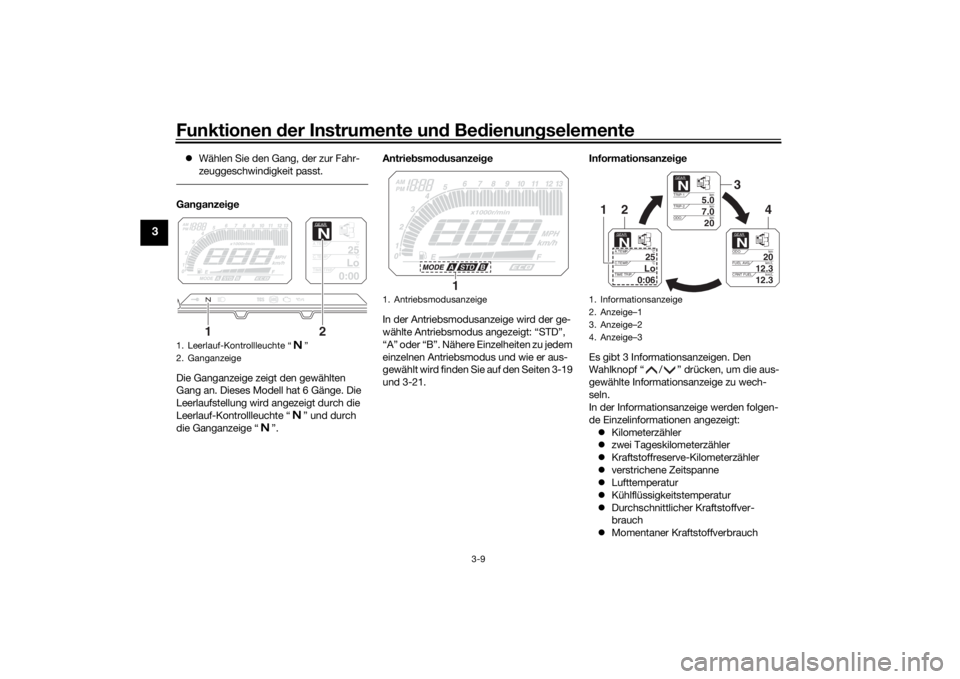

Die Ganganzeige zeigt den gewählten
Gang an. Dieses Modell hat 6 Gänge. Die
Leerlaufstellung wird angezeigt durch die
Leerlauf-Kontrollleuchte “ ” und durch
die Ganganzeige “ ”. Antrie
bsmo dusanzei ge
In der Antriebsmodusanzeige wird der ge-
wählte Antriebsmodus angezeigt: “STD”,
“A” oder “B”. Nähere Einzelheiten zu jedem
einzelnen Antriebsmodus und wie er aus-
gewählt wird finden Sie auf den Seiten 3-19
und 3-21. Informationsanzei
ge
Es gibt 3 Informationsanzeigen. Den
Wahlknopf “ / ” drücken, um die aus-
gewählte Informationsanzeige zu wech-
seln.
In der Informationsanzeige werden folgen-
de Einzelinformationen angezeigt:  Kilometerzähler
 zwei Tageskilometerzähler
 Kraftstoffreserve-Kilometerzähler
 verstrichene Zeitspanne
 Lufttemperatur
 Kühlflüssigkeitstemperatur
 Durchschnittlicher Kraftstoffver-
brauch
 Momentaner Kraftstoffverbrauch1. Leerlauf-Kontrollleuchte “ ”
2. Ganganzeige
GEARN
25
A.TEMP ˚C
Lo
C.TEMP˚C
0:00
TIME TRIP
1
2
1. Antriebsmodusanzeige
1
1. Informationsanzeige
2. Anzeige–1
3. Anzeige–2
4. Anzeige–3
GEARN
5.0
TRIP-1km
7.0
TRIP-2km
km
20
ODO
GEARN
20
ODOkm
12.3
FUEL AVG km/L
km/L
12.3
CRNT FUEL
GEARN
25
A.TEMP ˚C
Lo
C.TEMP ˚C
0:06
TIME TRIP
3
4
2
1
U2PPG2G0.book Page 9 Tuesday, June 9, 2015 1:33 PM

Funktionen der Instru mente un d Be dienun gselemente
3-10
3
HINWEIS Die Informationen, die in den einzel-
nen Informationsanzeigen angezeigt
werden, können ausgewählt werden.
Siehe “Einstellmodus” auf Seite 3-13.
 Wenn ein Fehler erkannt wird, wech-
selt die Informationsanzeige in den
Selbstdiagnose-Modus. Siehe
“Selbstdiagnose-Modus” auf Seite

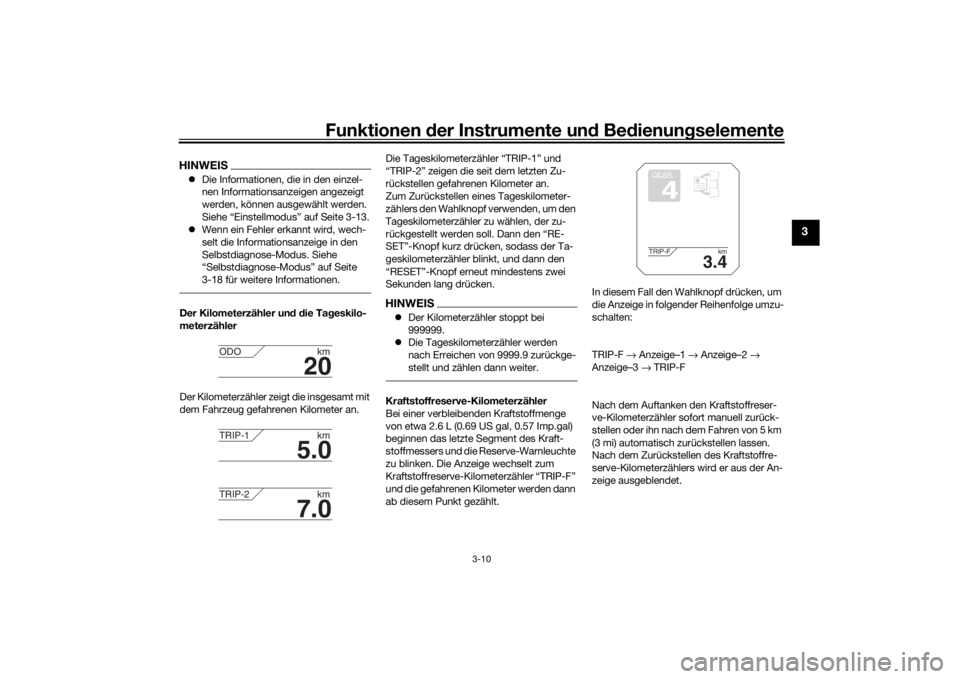

3-18 für weitere Informationen.Der Kilometerzähler un d d ie Ta geskilo-
meterzähler
Der Kilometerzähler ze igt die insgesamt mit
dem Fahrzeug gefahrenen Kilometer an. Die Tageskilometerzähler “TRIP-1” und
“TRIP-2” zeigen die seit dem letzten Zu-
rückstellen gefahrenen Kilometer an.
Zum Zurückstellen eines Tageskilometer-
zählers den Wahlknopf verwenden, um den
Tageskilometerzähler zu wählen, der zu-
rückgestellt werden soll. Dann den “RE-
SET”-Knopf kurz drücken, sodass der Ta-
geskilometerzähler blinkt, und dann den
“RESET”-Knopf erneut mindestens zwei
Sekunden lang drücken.
HINWEIS
Der Kilometerzähler stoppt bei
999999.
 Die Tageskilometerzähler werden
nach Erreichen von 9999.9 zurückge-
stellt und zählen dann weiter.Kraftstoffreserve-Kilometerzähler
Bei einer verbleibenden Kraftstoffmenge
von etwa 2.6 L (0.69 US gal, 0.57 Imp.gal)
beginnen das letzte Segment des Kraft-
stoffmessers und die Reserve-Warnleuchte
zu blinken. Die Anzeige wechselt zum
Kraftstoffreserve-Kilometerzähler “TRIP-F”
und die gefahrenen Kilometer werden dann
ab diesem Punkt gezählt. In diesem Fall den Wahlknopf drücken, um
die Anzeige in folgender Reihenfolge umzu-
schalten:
TRIP-F
→ Anzeige–1 → Anzeige–2 →
Anzeige–3 → TRIP-F
Nach dem Auftanken den Kraftstoffreser-
ve-Kilometerzähler sofort manuell zurück-
stellen oder ihn nach dem Fahren von 5 km
(3 mi) automatisch zurückstellen lassen.
Nach dem Zurückstellen des Kraftstoffre-
serve-Kilometerzählers wird er aus der An-
zeige ausgeblendet.
20
ODO km
5.0
TRIP-1km
7.0
TRIP-2km
GEAR4
3.4
TRIP-F km
U2PPG2G0.book Page 10 Tuesday, June 9, 2015 1:33 PM

Funktionen der Instru mente un d Be dienun gselemente
3-11
3
Verstrichene Zeitspanne
Dieser Timer zeigt die Zeitspanne an, die
verstrichen ist, seitdem der Schlüssel auf
“ON” gedreht wurde. Der Timer wird auto-
matisch zurückgesetzt, wenn der Zünd-
schlüssel auf “OFF” gedreht wird.HINWEISEs sind außerdem die Anzeigen der Zeit-
spanne “TIME–2” und “TIME–3” vorhan-
den, diese können jedoch nicht für die In-
formationsanzeige eingestellt werden.
Siehe “Einstellmodus” auf Seite 3-13 für
weitere Informationen.Lufttemperatur
Zeigt die Lufttemperatur im Bereich von
–9 °C bis 93 °C in Schritten von 1 °C an. Die
angezeigte Temperatur kann von der Um-
gebungstemperatur abweichen.
HINWEIS –9 °C werden weiter angezeigt, auch
wenn die Temperatur unter –9 °C ab-
fällt.
 Langsames Fahren (unter 20 km/h
[13 mi/h]) oder Haltepunkte, wie zum
Beispiel Verkehrsampeln, Bahnüber-
gänge usw., können die Genauigkeit
der Temperaturanzeige beeinträchti-

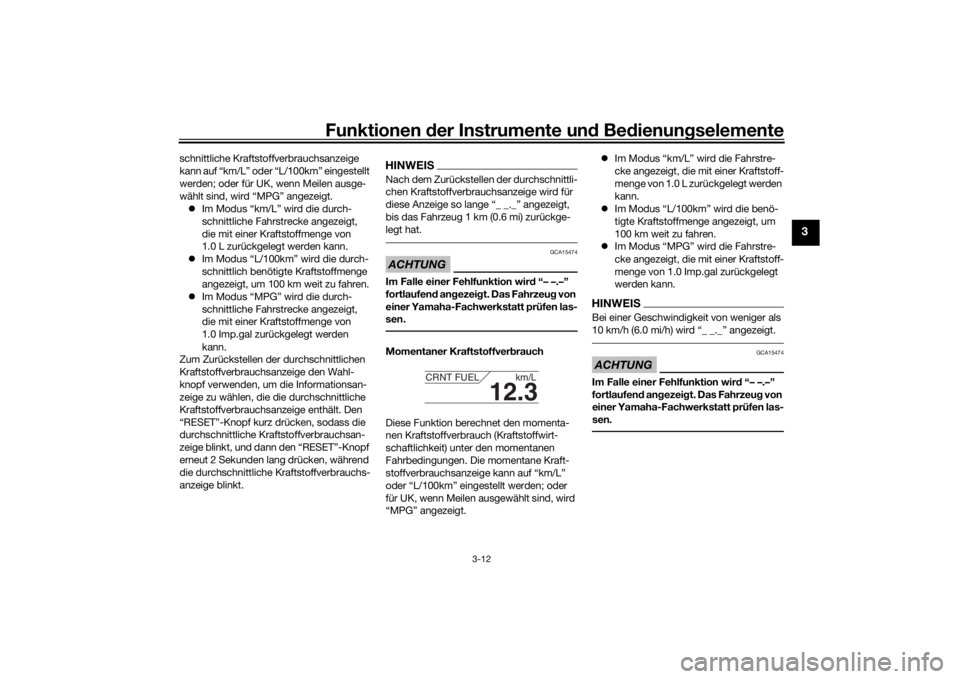

gen.Kühlflüssi gkeitstemperatur
Zeigt die Temperatur der Kühlflüssigkeit an.
Die Kühlflüssigkeitstemperatur des Motors
ändert sich mit der Wetterlage und der Mo-
torlast.
Wenn die Anzeige “Hi” blinkt, das Fahrzeug
anhalten, dann den Motor ausschalten und
abkühlen lassen. (Siehe Seite 6-37.)
HINWEISDie ausgewählte Informationsanzeige kann
nicht umgeschaltet werden, während die
Anzeige “Hi” blinkt.ACHTUNG
GCA10022
Den Motor b ei Überhitzun g nicht weiter
laufen lassen.Durchschnittlicher Kraftstoffverb rauch
Diese Funktion berechnet den durch-
schnittlichen Kraftstoffverbrauch (Kraft-
stoffwirtschaftlichkeit) des Fahrzeugs seit
dem letzten Zurückstellen. Die durch-
0:06
TIME TRIP
25
A.TEMP ˚C
Lo
C.TEMP˚C
GEAR4
Hi
C.TEMP˚C
12.3
FUEL AVG km/L
U2PPG2G0.book Page 11 Tuesday, June 9, 2015 1:33 PM

Funktionen der Instru mente un d Be dienun gselemente
3-12
3
schnittliche Kraftstoffverbrauchsanzeige
kann auf “km/L” oder “L/100km” eingestellt
werden; oder für UK, wenn Meilen ausge-
wählt sind, wird “MPG” angezeigt.
 Im Modus “km/L” wird die durch-
schnittliche Fahrstrecke angezeigt,
die mit einer Kraftstoffmenge von
1.0 L zurückgelegt werden kann.
 Im Modus “L/100km” wird die durch-
schnittlich benötigte Kraftstoffmenge
angezeigt, um 100 km weit zu fahren.
 Im Modus “MPG” wird die durch-
schnittliche Fahrstrecke angezeigt,
die mit einer Kraftstoffmenge von
1.0 Imp.gal zurückgelegt werden
kann.
Zum Zurückstellen der durchschnittlichen
Kraftstoffverbrauchsanzeige den Wahl-
knopf verwenden, um die Informationsan-
zeige zu wählen, die die durchschnittliche
Kraftstoffverbrauchsanzeige enthält. Den
“RESET”-Knopf kurz drücken, sodass die
durchschnittliche Kraftstoffverbrauchsan-
zeige blinkt, und dann den “RESET”-Knopf
erneut 2 Sekunden lang drücken, während
die durchschnittliche Kraftstoffverbrauchs-
anzeige blinkt.
HINWEISNach dem Zurückstellen der durchschnittli-
chen Kraftstoffverbrauchsanzeige wird für
diese Anzeige so lange “_ _._” angezeigt,
bis das Fahrzeug 1 km (0.6 mi) zurückge-
legt hat.ACHTUNG
GCA15474
Im Falle einer Fehlfunktion wir d “– –.–”
fortlaufen d an gezei gt. Das Fahrzeu g von
einer Yamaha-Fachwerkstatt prüfen las-
sen.Momentaner Kraftstoffver brauch
Diese Funktion berechnet den momenta-
nen Kraftstoffverbrauch (Kraftstoffwirt-
schaftlichkeit) unter den momentanen
Fahrbedingungen. Die momentane Kraft-
stoffverbrauchsanzeige kann auf “km/L”
oder “L/100km” eingestellt werden; oder
für UK, wenn Meilen ausgewählt sind, wird
“MPG” angezeigt. 
Im Modus “km/L” wird die Fahrstre-
cke angezeigt, die mit einer Kraftstoff-
menge von 1.0 L zurückgelegt werden
kann.
 Im Modus “L/100km” wird die benö-
tigte Kraftstoffmenge angezeigt, um
100 km weit zu fahren.
 Im Modus “MPG” wird die Fahrstre-
cke angezeigt, die mit einer Kraftstoff-
menge von 1.0 Imp.gal zurückgelegt
werden kann.
HINWEISBei einer Geschwindigkeit von weniger als
10 km/h (6.0 mi/h) wird “_ _._” angezeigt.ACHTUNG
GCA15474
Im Falle einer Fehlfunktion wir d “– –.–”
fortlaufen d an gezei gt. Das Fahrzeu g von
einer Yamaha-Fachwerkstatt prüfen las-
sen.
12.3
CRNT FUEL km/L
U2PPG2G0.book Page 12 Tuesday, June 9, 2015 1:33 PM

Funktionen der Instru mente un d Be dienun gselemente
3-13
3
Einstellmo dus
In diesem Modus können die Optionen der
Informationsanzeige eingestellt, ausge-
wählt oder zurückgestellt werden.HINWEIS Das Getriebe muss sich in Leerlauf-
stellung befinden und das Fahrzeug
muss stillstehen, wenn in diesem Mo-
dus Einstellungen geändert werden
sollen.
 Sobald ein Gang eingelegt oder der
Schlüssel auf “OFF” gedreht wird,
wird der Einstellmodus verlassen und
alle vorgenommenen Einstellungen
werden gespeichert.Den Menü-Wahlknopf “MENU” drücken
und 2 Sekunden lang halten, um in den Ein-
stellmodus zu gelangen. Um den Einstellm- odus zu verlassen und zur normalen Anzei-
ge zurückzukehren, den Menü-Wahlknopf
erneut drücken und 2 Sekunden lang hal-
ten.1. Einstellmodus-Anzeige
MENUMaintenanceTime TripUnitDisplayBrightnessClockAll Reset
1
Anzei
ge Beschrei bun g
Mit dieser Funktion kön-
nen das Ölwechsel-Inter-
vall “OIL” (zurückgelegte
Strecke) und die War-
tungsintervalle “FREE-1”
und “FREE-2” überprüft
und zurückgestellt wer-
den.
Mit dieser Funktion kön-
nen Sie die Funktionen
“TIME–2” und “TIME–3”
prüfen und zurückstellen.
Diese Zeitspannen-Anzei-
gen zeigen die gesamte
Zeitspanne an, die der
Zündschlüssel in Stellung
“ON” war. Wenn der Zünd-
schlüssel auf “OFF” ge-
dreht wird, werden die Ta-
gesfahrzeitzähler
angehalten, aber nicht zu-
rückgestellt. Die maximale
Zeitspanne, die angezeigt
werden kann, ist 99:59.
Wenn die Anzeige eines
Tagesfahrzeitzählers 100
Stunden erreicht, wird sie
automatisch auf 0:00 zu-
rückgestellt und beginnt
neu zu zählen.MaintenanceTime Trip
Mit dieser Funktion kön-
nen Sie die Anzeigeeinhei-
ten für den Kraftstoffver-
brauch zwischen
“L/100km” und “km/L”
umschalten.
Für UK: Mit dieser Funkti-
on können Sie die Anzei-
geeinheiten für den Kraft-
stoffverbrauch zwischen
Kilometer und Meilen um-
schalten. Wenn Kilometer
ausgewählt sind, können
die Anzeigeeinheiten für
den Kraftstoffverbrauch
zwischen “L/100km” und
“km/L” umgeschaltet wer-
den.
Mit dieser Funktion kön-
nen Sie die in 3 Informati-
onsanzeigen dargestellten
Elemente umschalten.
Mit dieser Funktion kön-
nen Sie die Helligkeit der
Multifunktionsmesser-
Konsole einstellen.
Mit dieser Funktion kön-
nen Sie die Uhrzeit einstel-
len.
Mit dieser Funktion kön-
nen Sie alle Elemente zu-
rückstellen, mit Ausnah-
me des Kilometerzählers
und der Uhr.
UnitDisplayBrightnessClockAll Reset
U2PPG2G0.book Page 13 Tuesday, June 9, 2015 1:33 PM

Funktionen der Instru mente un d Be dienun gselemente
3-14
3

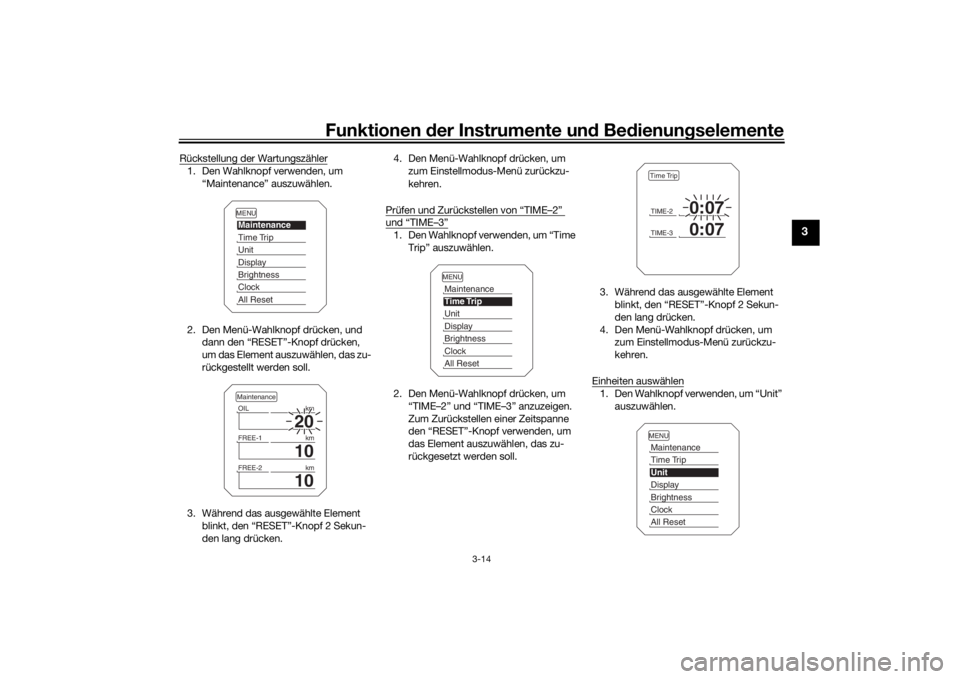

Rückstellung der Wartungszähler1. Den Wahlknopf verwenden, um
“Maintenance” auszuwählen.
2. Den Menü-Wahlknopf drücken, und dann den “RESET”-Knopf drücken,
um das Element auszuwählen, das zu-
rückgestellt werden soll.
3. Während das ausgewählte Element blinkt, den “RESET”-Knopf 2 Sekun-
den lang drücken. 4. Den Menü-Wahlknopf drücken, um
zum Einstellmodus-Menü zurückzu-
kehren.
Prüfen und Zurückstellen von “TIME–2”
und “TIME–3”1. Den Wahlknopf verwenden, um “Time Trip” auszuwählen.
2. Den Menü-Wahlknopf drücken, um “TIME–2” und “TIME–3” anzuzeigen.
Zum Zurückstellen einer Zeitspanne
den “RESET”-Knopf verwenden, um
das Element auszuwählen, das zu-
rückgesetzt werden soll. 3. Während das ausgewählte Element
blinkt, den “RESET”-Knopf 2 Sekun-
den lang drücken.
4. Den Menü-Wahlknopf drücken, um zum Einstellmodus-Menü zurückzu-
kehren.
Einheiten auswählen
1. Den Wahlknopf verwenden, um “Unit” auszuwählen.
MENUMaintenanceTime TripUnitDisplayBrightnessClockAll Reset
20
OIL km
10
FREE-1km
10
FREE-2kmMaintenance
MENUMaintenanceTime TripUnitDisplayBrightnessClockAll Reset
TIME-2
0:07
TIME-3
0:07
Time TripMENUMaintenanceTime TripUnitDisplayBrightnessClockAll Reset
U2PPG2G0.book Page 14 Tuesday, June 9, 2015 1:33 PM

Funktionen der Instru mente un d Be dienun gselemente
3-15
3

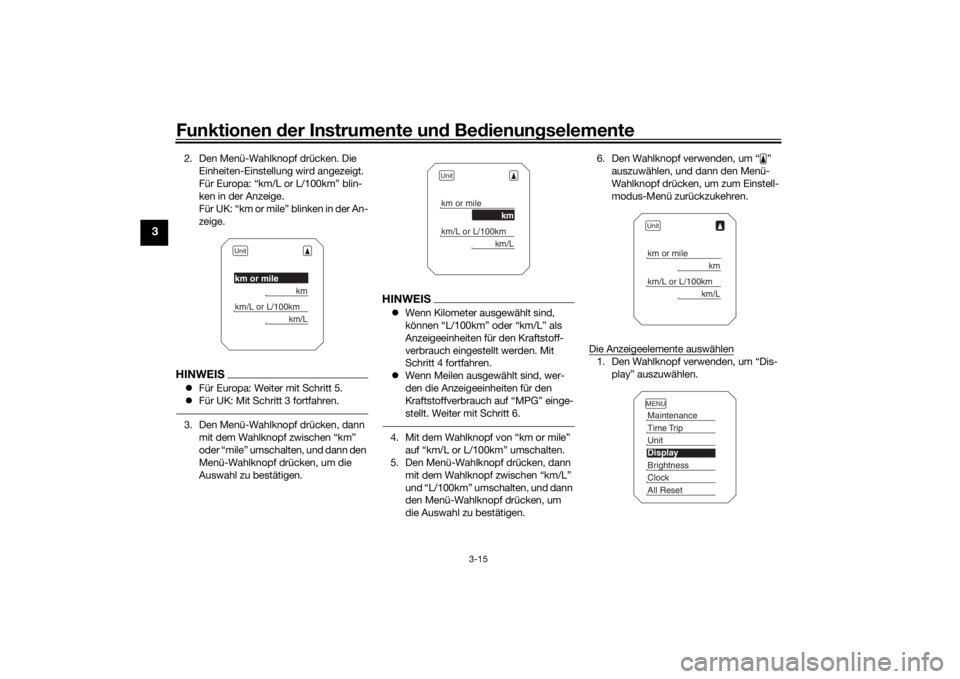

2. Den Menü-Wahlknopf drücken. Die
Einheiten-Einstellung wird angezeigt.
Für Europa: “km/L or L/100km” blin-
ken in der Anzeige.
Für UK: “km or mile” blinken in der An-
zeige.HINWEISFür Europa: Weiter mit Schritt 5.
 Für UK: Mit Schritt 3 fortfahren.3. Den Menü-Wahlknopf drücken, dann
mit dem Wahlknopf zwischen “km”
oder “mile” umschalten, und dann den
Menü-Wahlknopf drücken, um die
Auswahl zu bestätigen.
HINWEISWenn Kilometer ausgewählt sind,
können “L/100km” oder “km/L” als
Anzeigeeinheiten für den Kraftstoff-
verbrauch eingestellt werden. Mit
Schritt 4 fortfahren.
 Wenn Meilen ausgewählt sind, wer-
den die Anzeigeeinheiten für den
Kraftstoffverbrauch auf “MPG” einge-
stellt. Weiter mit Schritt 6.4. Mit dem Wahlknopf von “km or mile”
auf “km/L or L/100km” umschalten.
5. Den Menü-Wahlknopf drücken, dann
mit dem Wahlknopf zwischen “km/L”
und “L/100km” umschalten, und dann
den Menü-Wahlknopf drücken, um
die Auswahl zu bestätigen. 6. Den Wahlknopf verwenden, um “ ”
auszuwählen, und dann den Menü-
Wahlknopf drücken, um zum Einstell-
modus-Menü zurückzukehren.
Die Anzeigeelemente auswählen
1. Den Wahlknopf verwenden, um “Dis- play” auszuwählen.
Unitkm or mile
km
km/L or L/100km
km/L
Unitkm or mile
km
km/L or L/100km
km/L
Unitkm or mile
km
km/L or L/100km
km/L
MENUMaintenanceTime TripUnitDisplayBrightnessClockAll Reset
U2PPG2G0.book Page 15 Tuesday, June 9, 2015 1:33 PM
