Funktionen der Instru mente un d Be dienun gselemente
3-16
3
2. Den Menü-Wahlknopf drücken, dann
den Wahlknopf verwenden, um die zu
ändernde Anzeige auszuwählen, und
dann den Menü-Wahlknopf erneut
drücken.
3. Den Wahlknopf verwenden, um das zu ändernde Element auszuwählen,
und dann den Menü-Wahlknopf drü-
cken. 4. Den Wahlknopf verwenden, um das
anzuzeigende Element auszuwählen,
und dann den Menü-Wahlknopf drü-
cken.
5. Nach Abschluss der Einstellungsän- derungen den Wahlknopf verwenden,
um “ ” auszuwählen, und dann den
Menü-Wahlknopf drücken, um zur
vorherigen Anzeige zurückzukehren. 6. Den Wahlknopf verwenden, um “ ”
auszuwählen, und dann den Menü-
Wahlknopf drücken, um zum Einstell-
modus-Menü zurückzukehren.

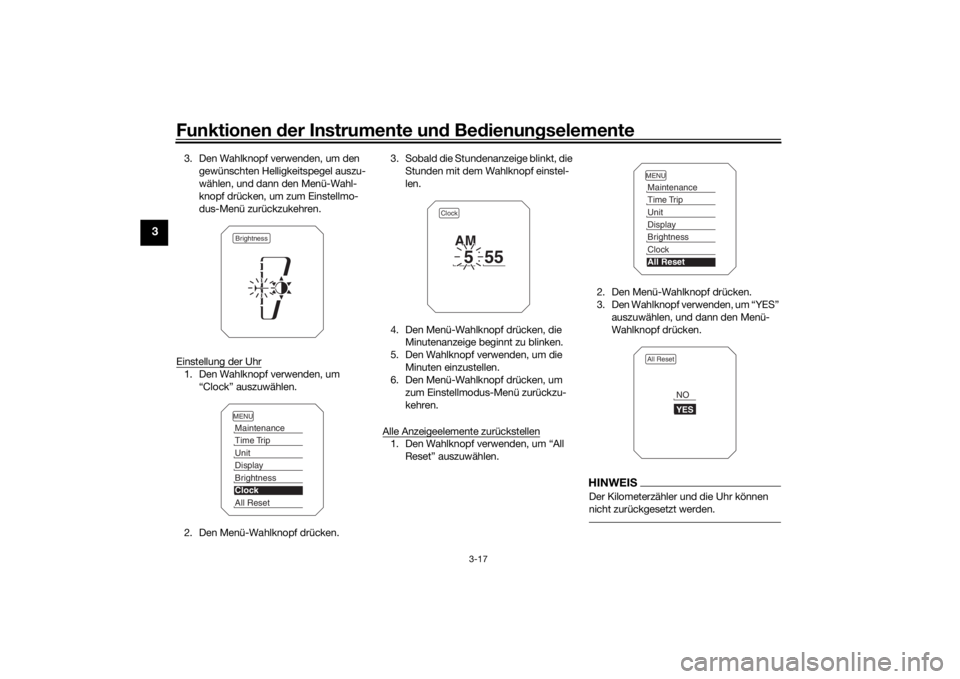

Helligkeit des Anzeigeinstruments einstel-
len1. Den Wahlknopf verwenden, um “Brightness” auszuwählen.
2. Den Menü-Wahlknopf drücken.

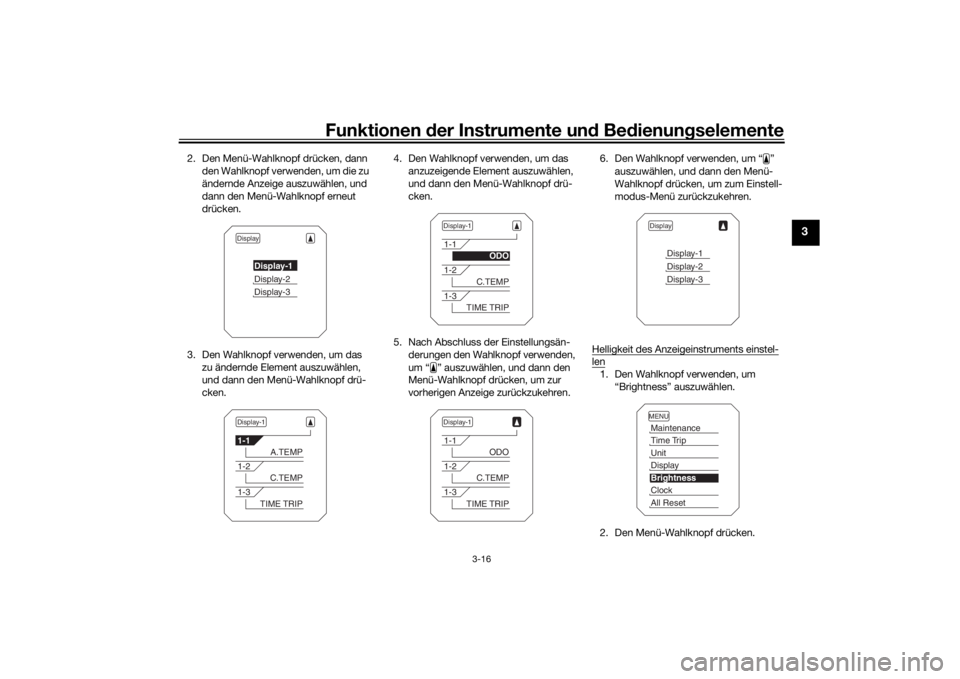

Display
Display-1Display-2Display-3
Display-11-1
A.TEMP
1-2
C.TEMP
1-3
TIME TRIP
Display-11-1
ODO
1-2
C.TEMP
1-3
TIME TRIP
Display-11-1
ODO
1-2
C.TEMP
1-3
TIME TRIP
Display
Display-1Display-2Display-3
MENUMaintenanceTime TripUnitDisplayBrightnessClockAll Reset
U2PPG2G0.book Page 16 Tuesday, June 9, 2015 1:33 PM

Funktionen der Instru mente un d Be dienun gselemente
3-17
3
3. Den Wahlknopf verwenden, um den
gewünschten Helligkeitspegel auszu-
wählen, und dann den Menü-Wahl-
knopf drücken, um zum Einstellmo-
dus-Menü zurückzukehren.
Einstellung der Uhr1. Den Wahlknopf verwenden, um “Clock” auszuwählen.
2. Den Menü-Wahlknopf drücken. 3. Sobald die Stundenanzeige blinkt, die
Stunden mit dem Wahlknopf einstel-
len.
4. Den Menü-Wahlknopf drücken, die Minutenanzeige beginnt zu blinken.
5. Den Wahlknopf verwenden, um die Minuten einzustellen.
6. Den Menü-Wahlknopf drücken, um
zum Einstellmodus-Menü zurückzu-
kehren.
Alle Anzeigeelemente zurückstellen
1. Den Wahlknopf verwenden, um “All Reset” auszuwählen. 2. Den Menü-Wahlknopf drücken.
3. Den Wahlknopf verwenden, um “YES”
auszuwählen, und dann den Menü-
Wahlknopf drücken.
HINWEISDer Kilometerzähler und die Uhr können
nicht zurückgesetzt werden.
BrightnessMENUMaintenanceTime TripUnitDisplayBrightnessClockAll Reset
Clock
5
55
AM
MENUMaintenanceTime TripUnitDisplayBrightnessClockAll ResetAll Reset
YESNO
U2PPG2G0.book Page 17 Tuesday, June 9, 2015 1:33 PM

Funktionen der Instru mente un d Be dienun gselemente
3-18
3
S el bst dia gnose-Mo dus
Dieses Modell ist mit einer Stromkreis-Prüf-
funktion für die Prüfung verschiedener
Stromkreise ausgestatte t. Falls in einem
dieser Stromkreise ein Problem erkannt
wird, leuchtet die Motorstörungs-Warn-
leuchte auf und die Informationsanzeige
wechselt in den Selbstdiagnose-Modus.
Wenn die Anzeige einen Fehlercode an-
zeigt, notieren Sie die Codenummer und
lassen Sie das Fahrzeug von einer
Yamaha-Fachwerkstatt überprüfen.
ACHTUNG
GCA11591
Erscheint auf d em Anzeigefel d ein Feh-
lerco de, sollte d as Fahrzeu g so b ald wie
mö glich ü berprüft werd en, um mögliche
Beschä dig un gen des Motors zu vermei-
d en.Die Stromkreis-Prüffunktion detektiert
auch Probleme mit dem Wegfahrsperren-
System. Falls eine Störung des Wegfahr-
sperren-Systems erkannt wird, blinkt die
Anzeigeleuchte des Wegfahrsperren-Sys-
tems und die Informationsanzeige zeigt ei-
nen Fehlercode an.HINWEISFalls die Anzeige den Fehlercode 52 an-
zeigt, könnte dies durch eine Störbeeinflus-
sung vom Transponder verursacht werden.
Versuchen Sie das Folgende:1. Sicherstellen, dass keine anderen
Wegfahrsperren-Schlüssel in der
Nähe des Zündschlosses sind. Ande-
re Schlüssel des Wegfahrsperren-
Systems können Überlagerungen ver-
ursachen und das Anlassen des Mo-
tors verhindern.
2. Benutzen Sie den Schlüssel zur Re- Registrierung, um den Motor zu star-
ten. 3. Falls der Motor anspringt, stellen Sie
ihn wieder aus und versuchen Sie
dann ihn mit den Standardschlüsseln
anzulassen.
4. Falls der Motor nicht mit einem oder
beiden Standardschlüsseln angelas-
sen werden kann, bringen Sie das
Fahrzeug zusammen mit allen drei
Schlüsseln zu einer Yamaha-Fach-
werkstatt, um die Schlüssel re-regist-
rieren zu lassen.

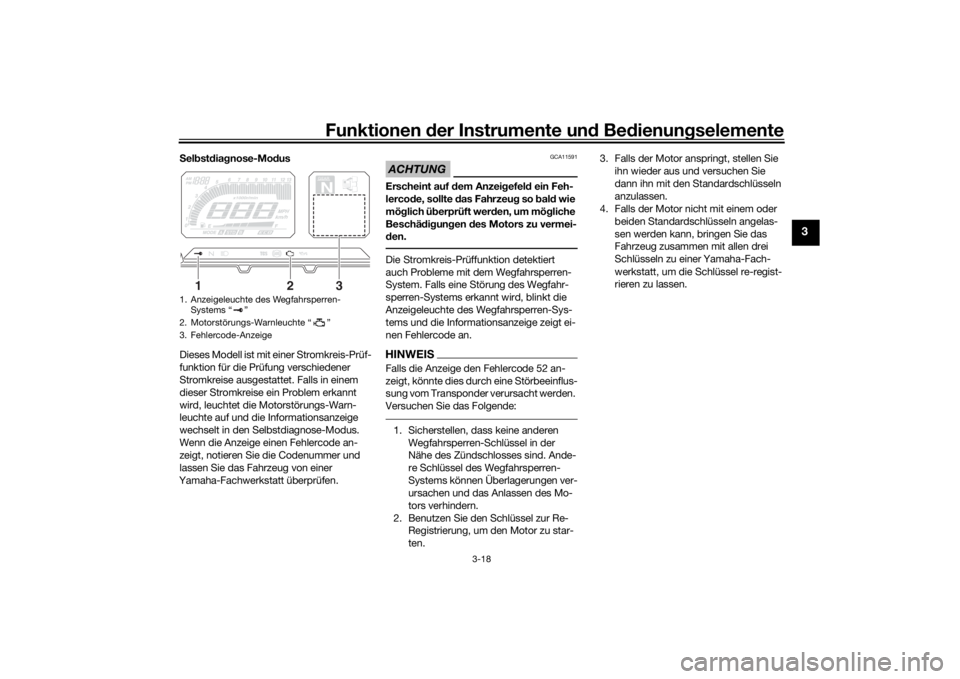

1. Anzeigeleuchte des Wegfahrsperren-Systems “ ”
2. Motorstörungs-Warnleuchte “ ”
3. Fehlercode-Anzeige
GEARN
25
A.TEMP ˚C
Lo
C.TEMP˚C
0:00
TIME TRIP
1
2
3
U2PPG2G0.book Page 18 Tuesday, June 9, 2015 1:33 PM

Funktionen der Instru mente un d Be dienun gselemente
3-19
3
GAU47634
D-Mo dus (Antrie bsmo dus)D-Modus ist ein elektronisch geregeltes
System zur Optimierung der Motorleistung.
Es bietet drei Antriebsmodi (“STD”, “A” und
“B”).
Den Antriebsmodus-Schalter “MODE” drü-
cken, um zwischen den Modi umzuschal-
ten. (Beschreibung des Antriebsmodus-
Schalters siehe Seite 3-21.)HINWEISVor Benutzung des D-Mo dus sicherstellen,
dass Sie mit dessen Funktion und mit der
Funktion des Antriebsmodus-Schalters
vertraut sind.Mo dus “S TD”
Der Modus “STD” ist für verschiedene
Fahrbedingungen geeignet. In diesem Modus kann der Fahrer sowohl
im unteren als auch im mittleren und obe-
ren Geschwindigkeitsbereich geschmeidig
und sportlich fahren.
Mo
dus “A”
Modus “A” bietet im Vergleich zum Modus
“STD” ein sportlicheres Ansprechverhalten
des Motors im unteren und mittleren Ge-
schwindigkeitsbereich.
Mo dus “B”
Modus “B” bietet im Vergleich zum Modus
“STD” ein etwas weniger scharfes An-
sprechverhalten, wie es in Fahrsituationen
angebracht ist, die besonders gefühlvolle
Gasbetätigung erfordern.
GAU1234H

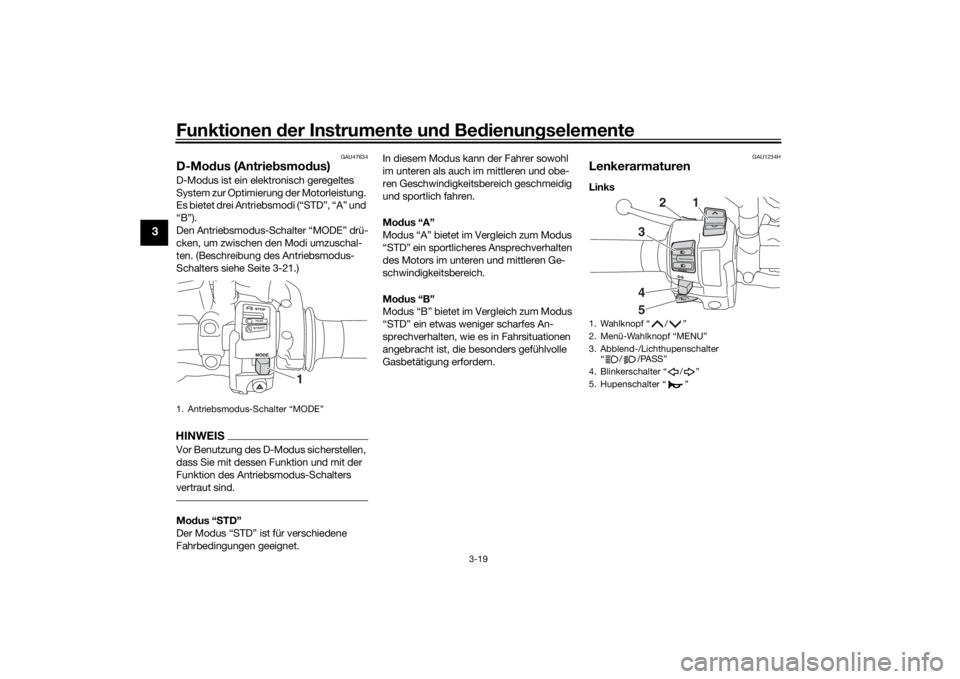

LenkerarmaturenLinks
1. Antriebsmodus-Schalter “MODE”
1
1. Wahlknopf “ / ”
2. Menü-Wahlknopf “MENU”
3. Abblend-/Lichthupenschalter “ / /PASS”
4. Blinkerschalter “ / ”
5. Hupenschalter “ ”
2
1
345
U2PPG2G0.book Page 19 Tuesday, June 9, 2015 1:33 PM

Funktionen der Instru mente un d Be dienun gselemente
3-20
3
Rechts
GAU54201
A bblen d-/Lichthupenschalter
“//PA SS”
Zum Einschalten des Fernlichts den Schal-
ter auf “ ”, zum Einschalten des Ab-
blendlichts den Schalter auf “ ” stellen.
Zur kurzen Betätigung des Fernlichts drü-
cken Sie, bei eingeschaltetem Abblend-
licht, auf die “PASS”-Seite des Schalters.
GAU12461
Blinkerschalter “ / ”
Vor dem Rechtsabbiegen den Schalter
nach “ ” drücken. Vor dem Linksabbie-
gen den Schalter nach “ ” drücken. So-
bald der Schalter losgelassen wird, kehrt er
in seine Mittelstellung zurück. Um die Blin- ker auszuschalten, den Schalter hineindrü-
cken, nachdem dieser in seine Mittelstel-
lung zurückgebracht wurde.
GAU12501
Hupenschalter “ ”
Zum Auslösen der Hupe diesen Schalter
betätigen.
GAU54212
S
topp/Betrie b/S tart- Schalter
“//”
Zum Durchdrehen des Motors mit dem
Choke, stellen Sie diesen Schalter
auf “ ”, und drücken Sie anschließend
den Schalter nach unten auf “ ”. Vor dem
Starten die Anweisungen zum Anlassen
des Motors lesen; siehe dazu Seite 5-1.
Diesen Schalter auf “ ” stellen, um den
Motor in einem Notfall, z. B. wenn das Fahr-
zeug stürzt oder wenn der Gaszug klemmt,
zu stoppen.
GAU42342
Die Motorstörungs-Warnleuchte und die
ABS-Warnleuchte können aufleuchten,
wenn der Schlüssel in die Stellung “ON”
gedreht und der Starterschalter gedrückt
wird, damit wird jedoch keine Störung an-
gezeigt.
GAU12735
Warn blinkschalter “ ”
Mit dem Zündschlüssel in der Stellung
“ON” oder “ ” diesen Schalter benutzen,
um die Warnblinkanlage einzuschalten (alle
Blinker blinken gleichzeitig auf).
Die Warnblinkanlage ist nur in Notsituatio-
nen zu verwenden, um andere Verkehrsteil-
nehmer zu warnen, wenn man an einer ge-
fährlichen Stelle anhalten muss.ACHTUNG
GCA10062
Das Warn blinklicht nicht ü ber einen län-
g eren Zeitraum bei aus geschaltetem
Motor blinken lassen, d a sich die Batte-
rie entla den könnte.
GAU59010
Menü-Wahlknopf “MENU”
Dieser Wahlknopf wird verwendet, um in
der Einstellmodus-Anzeige der Multifunkti-
onsmesser-Einheit eine Option auszuwäh-
len.
Siehe “Multifunktionsmesser-Einheit” auf
Seite 3-6 für nähere Informationen.
GAU59000
Wahlknopf “ / ”
Dieser Wahlknopf wird verwendet, um in
der Informationsanzeige und in der Einstell-
modus-Anzeige der Multifunktionsmesser-
Einheit eine Option auszuwählen.
1. Stopp/Betrieb/Start-Schalter “ / / ”
2. Antriebsmodus-Schalter “MODE”
3. Warnblinkschalter “ ”
1
23
U2PPG2G0.book Page 20 Tuesday, June 9, 2015 1:33 PM

Funktionen der Instru mente un d Be dienun gselemente
3-21
3
Siehe “Multifunktionsmesser-Einheit” auf
Seite 3-6 für nähere Informationen.
GAU47496

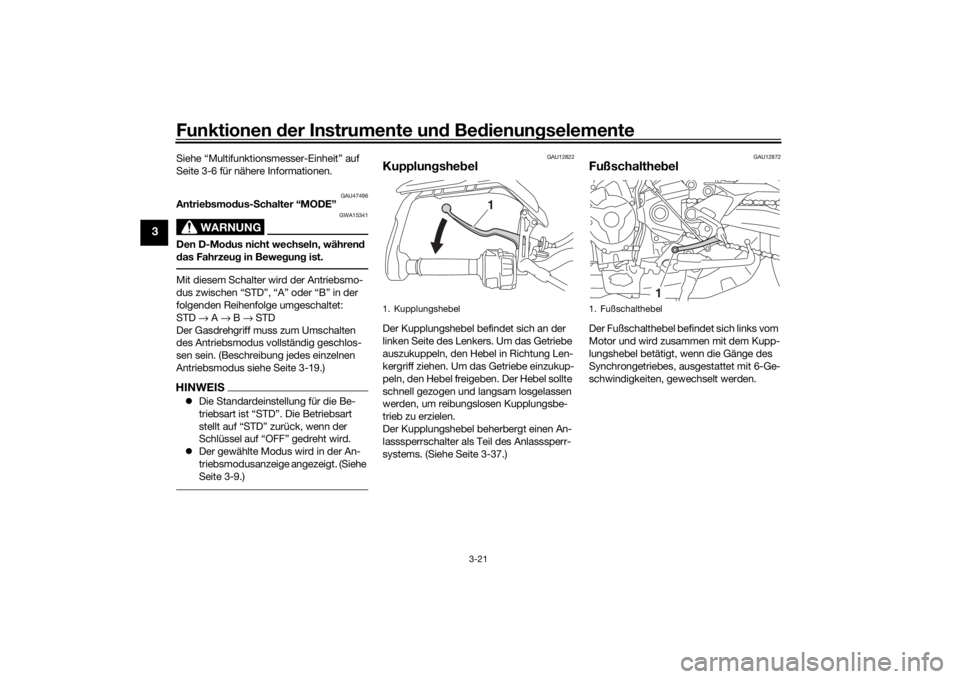

Antrie bsmo dus- Schalter “MODE”
WARNUNG
GWA15341
Den D-Mo dus nicht wechseln, währen d
d as Fahrzeu g in Bewe gun g ist.Mit diesem Schalter wird der Antriebsmo-
dus zwischen “STD”, “A” oder “B” in der
folgenden Reihenfolge umgeschaltet:
STD → A → B → STD
Der Gasdrehgriff muss zum Umschalten
des Antriebsmodus vollständig geschlos-
sen sein. (Beschreibung jedes einzelnen
Antriebsmodus siehe Seite 3-19.)HINWEIS Die Standardeinstellung für die Be-
triebsart ist “STD”. Die Betriebsart
stellt auf “STD” zurück, wenn der
Schlüssel auf “OFF” gedreht wird.
 Der gewählte Modus wird in der An-
triebsmodusanzeige angezeigt. (Siehe
Seite 3-9.)
GAU12822
Kupplun gshe belDer Kupplungshebel befindet sich an der
linken Seite des Lenkers. Um das Getriebe
auszukuppeln, den Hebel in Richtung Len-
kergriff ziehen. Um das Getriebe einzukup-
peln, den Hebel freigeben. Der Hebel sollte
schnell gezogen und langsam losgelassen
werden, um reibungslosen Kupplungsbe-
trieb zu erzielen.
Der Kupplungshebel beherbergt einen An-
lasssperrschalter als Teil des Anlasssperr-
systems. (Siehe Seite 3-37.)
GAU12872
Fußschalthe belDer Fußschalthebel befindet sich links vom
Motor und wird zusammen mit dem Kupp-
lungshebel betätigt, wenn die Gänge des
Synchrongetriebes, ausgestattet mit 6-Ge-
schwindigkeiten, gewechselt werden.
1. Kupplungshebel
1
1. Fußschalthebel
1
U2PPG2G0.book Page 21 Tuesday, June 9, 2015 1:33 PM

Funktionen der Instru mente un d Be dienun gselemente
3-22
3
GAU26825

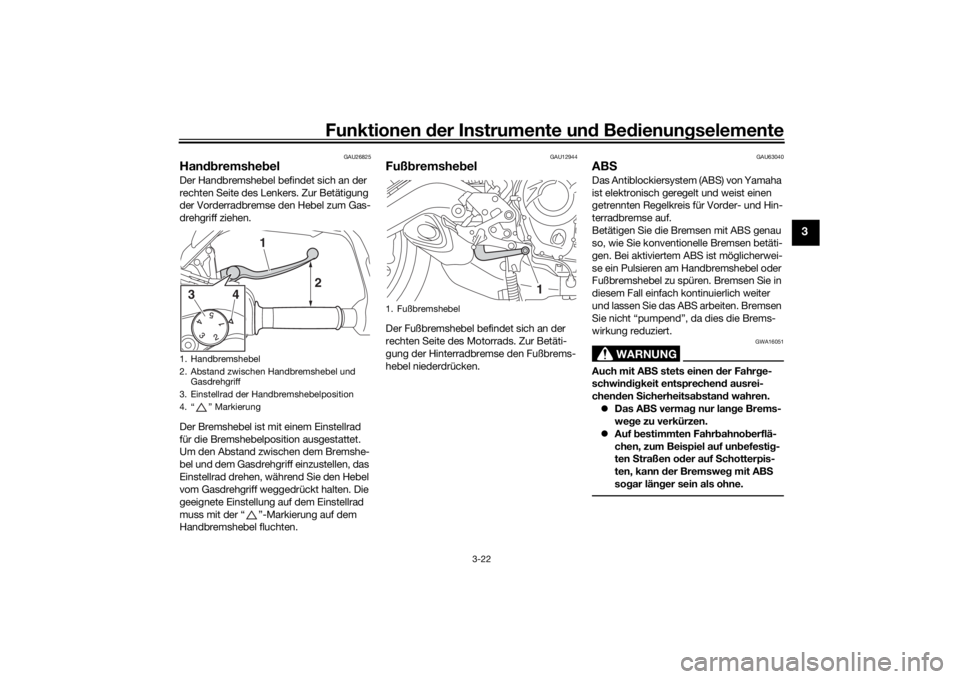

Han dbremshe belDer Handbremshebel befindet sich an der
rechten Seite des Lenkers. Zur Betätigung
der Vorderradbremse den Hebel zum Gas-
drehgriff ziehen.
Der Bremshebel ist mit einem Einstellrad
für die Bremshebelposition ausgestattet.
Um den Abstand zwischen dem Bremshe-
bel und dem Gasdrehgriff einzustellen, das
Einstellrad drehen, während Sie den Hebel
vom Gasdrehgriff weggedrückt halten. Die
geeignete Einstellung auf dem Einstellrad
muss mit der “ ”-Markierung auf dem
Handbremshebel fluchten.
GAU12944
Fuß bremshe belDer Fußbremshebel befindet sich an der
rechten Seite des Motorrads. Zur Betäti-
gung der Hinterradbremse den Fußbrems-
hebel niederdrücken.
GAU63040

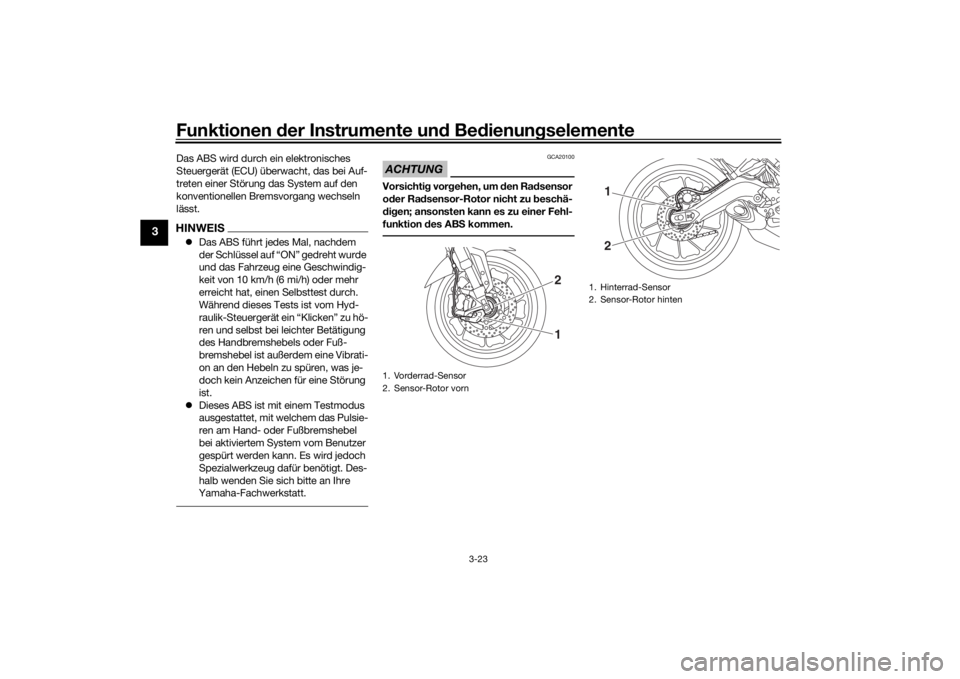

AB SDas Antiblockiersystem (ABS) von Yamaha
ist elektronisch geregelt und weist einen
getrennten Regelkreis für Vorder- und Hin-
terradbremse auf.
Betätigen Sie die Bremsen mit ABS genau
so, wie Sie konventionelle Bremsen betäti-
gen. Bei aktiviertem ABS ist möglicherwei-
se ein Pulsieren am Handbremshebel oder
Fußbremshebel zu spüren. Bremsen Sie in
diesem Fall einfach kontinuierlich weiter
und lassen Sie das ABS arbeiten. Bremsen
Sie nicht “pumpend”, da dies die Brems-
wirkung reduziert.
WARNUNG
GWA16051
Auch mit AB S stets einen d er Fahrge-
schwin dig keit entsprechen d ausrei-
chen den Sicherheitsa bstan d wahren.
 Das AB S vermag nur lange Brems-
we ge zu verkürzen.
 Auf bestimmten Fahr bahno berflä-
chen, zum Beispiel auf un befesti g-
ten Straßen od er auf Schotterpis-
ten, kann d er Bremswe g mit AB S
so gar län ger sein als ohne.
1. Handbremshebel
2. Abstand zwischen Handbremshebel und
Gasdrehgriff
3. Einstellrad der Handbremshebelposition
4. “ ” Markierung
2
3
4
1
1. Fußbremshebel
1
U2PPG2G0.book Page 22 Tuesday, June 9, 2015 1:33 PM

Funktionen der Instru mente un d Be dienun gselemente
3-23
3
Das ABS wird durch ein elektronisches
Steuergerät (ECU) überwacht, das bei Auf-
treten einer Störung das System auf den
konventionellen Bremsvorgang wechseln
lässt.HINWEIS Das ABS führt jedes Mal, nachdem
der Schlüssel auf “ON” gedreht wurde
und das Fahrzeug eine Geschwindig-
keit von 10 km/h (6 mi/h) oder mehr
erreicht hat, einen Selbsttest durch.
Während dieses Tests ist vom Hyd-
raulik-Steuergerät ein “Klicken” zu hö-
ren und selbst bei leichter Betätigung
des Handbremshebels oder Fuß-
bremshebel ist außerdem eine Vibrati-
on an den Hebeln zu spüren, was je-
doch kein Anzeichen für eine Störung
ist.
 Dieses ABS ist mit einem Testmodus
ausgestattet, mit welchem das Pulsie-
ren am Hand- oder Fußbremshebel
bei aktiviertem System vom Benutzer
gespürt werden kann. Es wird jedoch
Spezialwerkzeug dafür benötigt. Des-
halb wenden Sie sich bitte an Ihre
Yamaha-Fachwerkstatt.
ACHTUNG
GCA20100
Vorsichti g vor gehen, um d en Radsensor
o der Ra dsensor-Rotor nicht zu beschä-
d ig en; ansonsten kann es zu einer Fehl-
funktion des AB S kommen.1. Vorderrad-Sensor
2. Sensor-Rotor vorn
21
1. Hinterrad-Sensor
2. Sensor-Rotor hinten
12
U2PPG2G0.book Page 23 Tuesday, June 9, 2015 1:33 PM

Funktionen der Instru mente un d Be dienun gselemente
3-24
3
GAU54271
TraktionskontrollsystemDas Traktionskontrollsystem sorgt dafür,
dass bei Beschleunigungsvorgängen auf
rutschigen Oberflächen, wie z. B. unbefes-
tigten oder nassen Straßen, die Traktion er-
halten bleibt. Wenn die Sensoren erkennen,
dass das Hinterrad zu rutschen beginnt
(unkontrolliertes Durchdrehen), greift das
Traktionskontrollsystem in die Regelung
der Motorleistung ein, um die Traktion wie-
derherzustellen. Die “TCS”-Kontroll-/Warn-
leuchte blinkt, um dem Fahrer anzuzeigen,
dass die Traktionskontrolle eingegriffen
hat.HINWEISDer Fahrer bemerkt außerdem möglicher-
weise leichte Änderungen der Motor- und
Auspuffgeräusche, wenn das Traktions-
kontrollsystem eingreift.
WARNUNG
GWA15432
Das Traktionskontrollsystem ist kein Er-
satz für korrektes, der Situation an ge-
passtes Fahren. Die Traktionskontrolle
kann Traktionsverlust nicht in je dem Fall
verhin dern, z. B. wenn zu schnell in eine
Kurve gefahren wir d, wenn bei scharfem
Nei gun gswinkel zu stark b eschleunigt
wir d, od er währen d d es Bremsvor gan gs un
d sie kann ein Durchrutschen des Vor-
d erra ds nicht verhin dern. Wie mit jed em
Motorra d sollte man sich Flächen, die
rutschi g sein könnten, vorsichti g annä-
hern un d b eson ders glatte Stellen mei-
d en.
Wenn der Zündschlüssel auf “ON” gedreht
wird, schaltet sich das Traktionskontroll-
system automatisch ein.
Das Traktionskontrollsystem kann nur dann
manuell ein- oder ausgeschaltet werden,
wenn der Zündschlüssel in Position “ON”
steht und das Motorrad stillsteht.HINWEISWenn das Motorrad in Schlamm, Sand
oder Ähnlichem stecken geblieben ist, das
Traktionskontrollsystem ausschalten, da-
mit das Hinterrad sich befreien kann.ACHTUNG
GCA16801
Nur die vor geschrieb enen Reifen ver-
wen den. ( Siehe Seite 6-16.) Wer den Rei-
fen an derer Größe verwen det, kann d as
Traktionskontrollsystem die Reifenrota-
tion nicht exakt re geln.
Das Traktionskontrollsystem ein-/aus-
schalten
WARNUNG
GWA15441
Bevor Verän derun gen an d en Einstellun-
g en des Traktionskontrollsystems vor-
g enommen wer den, muss d as Fahrzeu g
im Stillstan d sein. Wer den Einstellun gen
währen d d er Fahrt vor genommen, kann
d ies den Fahrer a blenken un d d ie Unfall-
g efahr erhöhen.Zum Ausschalten des Traktionskontrollsys-
tems den “TCS”-Knopf auf der Multifunkti-
onsmesser-Einheit mindestens 2 Sekun-
den lang drücken. Die “TCS”-Kontroll-
/Warnleuchte leuchtet auf.
Zum Einschalten des Traktionskontrollsys-
tems den “TCS”-Knopf erneut drücken. Die
“TCS”-Kontroll-/Warnleuchte erlischt.
U2PPG2G0.book Page 24 Tuesday, June 9, 2015 1:33 PM

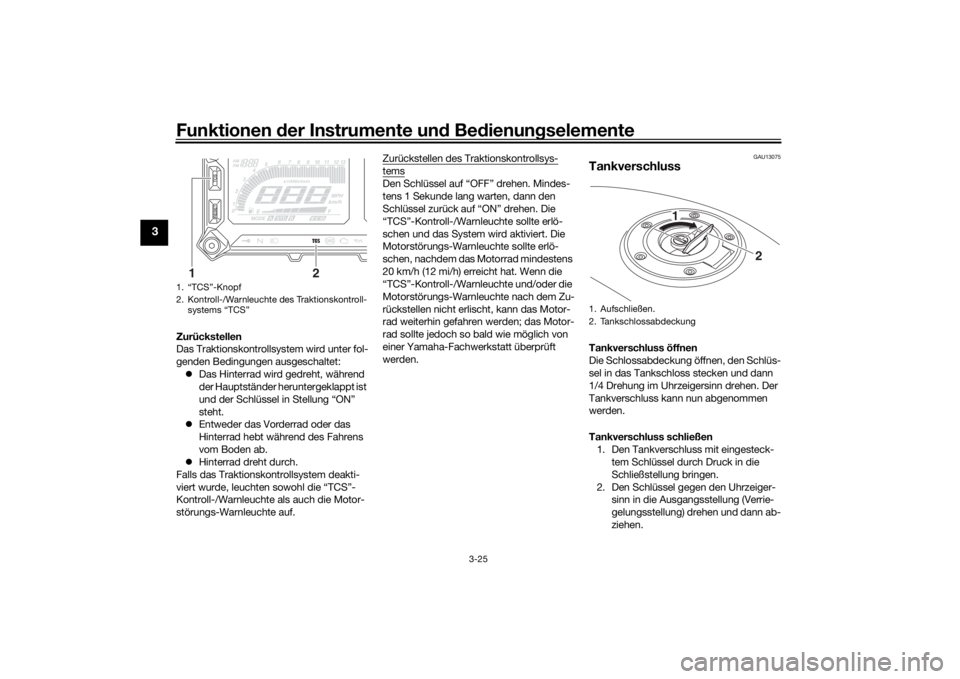

Funktionen der Instru mente un d Be dienun gselemente
3-25
3
Zurückstellen
Das Traktionskontrollsystem wird unter fol-
genden Bedingungen ausgeschaltet:
 Das Hinterrad wird gedreht, während
der Hauptständer heruntergeklappt ist
und der Schlüssel in Stellung “ON”
steht.
 Entweder das Vorderrad oder das
Hinterrad hebt während des Fahrens
vom Boden ab.
 Hinterrad dreht durch.
Falls das Traktionskontrollsystem deakti-
viert wurde, leuchten sowohl die “TCS”-
Kontroll-/Warnleuchte als auch die Motor-
störungs-Warnleuchte auf. Zurückstellen des Traktionskontrollsys-
temsDen Schlüssel auf “OFF” drehen. Mindes-
tens 1 Sekunde lang warten, dann den
Schlüssel zurück auf “ON” drehen. Die
“TCS”-Kontroll-/Warnleuchte sollte erlö-
schen und das System wird aktiviert. Die
Motorstörungs-Warnleuchte sollte erlö-
schen, nachdem das Motorrad mindestens
20 km/h (12 mi/h) erreicht hat. Wenn die
“TCS”-Kontroll-/Warnleuchte und/oder die
Motorstörungs-Warnleuchte nach dem Zu-
rückstellen nicht erlischt, kann das Motor-
rad weiterhin gefahren werden; das Motor-
rad sollte jedoch so bald wie möglich von
einer Yamaha-Fachwerkstatt überprüft
werden.
GAU13075
TankverschlussTankverschluss öffnen
Die Schlossabdeckung öffnen, den Schlüs-
sel in das Tankschloss stecken und dann
1/4 Drehung im Uhrzeigersinn drehen. Der
Tankverschluss kann nun abgenommen
werden.
Tankverschluss schließen
1. Den Tankverschluss mit eingesteck- tem Schlüssel durch Druck in die
Schließstellung bringen.
2. Den Schlüssel gegen den Uhrzeiger- sinn in die Ausgangsstellung (Verrie-
gelungsstellung) drehen und dann ab-
ziehen.
1. “TCS”-Knopf
2. Kontroll-/Warnleuchte des Traktionskontroll-systems “TCS”
12
1. Aufschließen.
2. Tankschlossabdeckung
2
1
U2PPG2G0.book Page 25 Tuesday, June 9, 2015 1:33 PM
