Funciones de los instrumentos y man dos
3-16
3

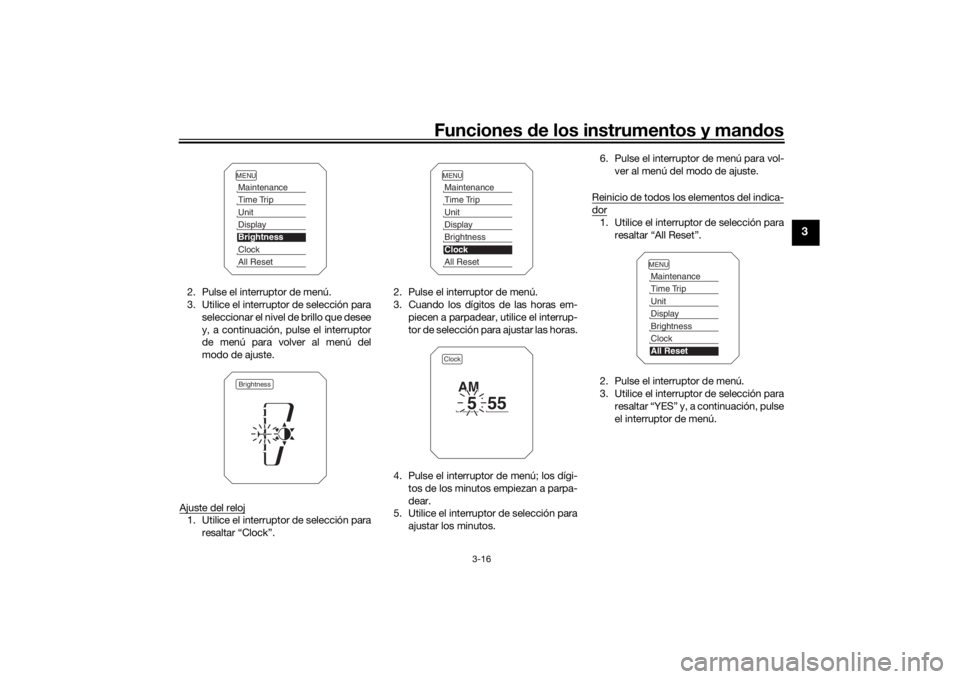

2. Pulse el interruptor de menú.
3. Utilice el interruptor de selección para
seleccionar el nivel de brillo que desee
y, a continuación, pulse el interruptor
de menú para volver al menú del
modo de ajuste.
Ajuste del reloj1. Utilice el interruptor de selección para resaltar “Clock”. 2. Pulse el interruptor de menú.
3. Cuando los dígitos de las horas em-
piecen a parpadear, utilice el interrup-
tor de selección para ajustar las horas.
4. Pulse el interruptor de menú; los dígi- tos de los minutos empiezan a parpa-
dear.
5. Utilice el interruptor de selección para
ajustar los minutos. 6. Pulse el interruptor de menú para vol-
ver al menú del modo de ajuste.
Reinicio de todos los elementos del indica-
dor1. Utilice el interruptor de selección para resaltar “All Reset”.
2. Pulse el interruptor de menú.
3. Utilice el interruptor de selección para resaltar “YES” y, a continuación, pulse
el interruptor de menú.
MENUMaintenanceTime TripUnitDisplayBrightnessClockAll ResetBrightness
MENUMaintenanceTime TripUnitDisplayBrightnessClockAll ResetClock
5
55
AM
MENUMaintenanceTime TripUnitDisplayBrightnessClockAll Reset
U2PPS2S0.book Page 16 Tuesday, June 9, 2015 1:16 PM

Funciones de los instrumentos y man dos
3-17
3
NOTAEl cuentakilómetros y el reloj no se pueden
reiniciar.Mo do d e auto diagnóstico Este modelo está equipado con una fun-
ción de autodiagnóstico para varios circui-
tos eléctricos. Si el sistema detecta un fallo
en cualquiera de estos circuitos, la luz de
aviso de avería del motor se enciende y el
indicador de información cambia al modo
de autodiagnóstico. Si el indicador muestra
algún código de error, anote el código y
haga revisar el vehículo en un concesiona-
rio Yamaha.
ATENCIÓN
SCA11591
Si el visor in
dica un có digo de error, se
d ebe revisar el vehículo lo antes posible
para evitar que se averíe el motor.La función de autodiagnóstico detecta asi-
mismo fallos en el sistema inmovilizador. Si
se detecta un fallo en el sistema inmoviliza-
dor, la luz indicadora de dicho sistema par-
padea y el indicador de información
muestra un código de error.NOTASi el indicador muestra el código de error
52, el problema puede deberse a interfe-
rencias del transpondedor. Intente lo si-
guiente:1. Verifique que no haya otras llaves del sistema inmovilizador cerca del inte-
rruptor principal. Otras llaves del sis- tema inmovilizador pueden crear
interferencias e impedir que arranque
el motor.
2. Utilice la llave de registro de código para arrancar el motor.
3. Si el motor arranc a, párelo e intente
arrancarlo con la s llaves normales.
4. Si el motor no arranca con una de las
llaves normales o con ninguna de
ellas, lleve el vehículo y las tres llaves
a un concesionario Yamaha para vol-
ver a registrarlas.

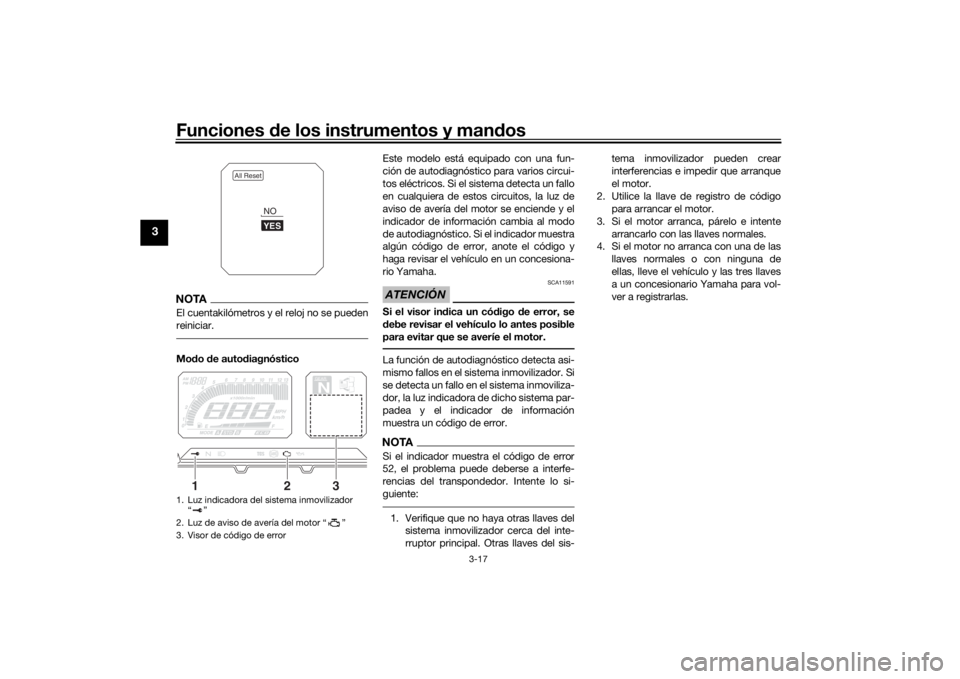

1. Luz indicadora del sistema inmovilizador “”
2. Luz de aviso de avería del motor “ ”
3. Visor de código de error
All Reset
YESNO
GEARN
25
A.TEMP ˚C
Lo
C.TEMP˚C
0:00
TIME TRIP
1
2
3
U2PPS2S0.book Page 17 Tuesday, June 9, 2015 1:16 PM

Funciones de los instrumentos y man dos
3-18
3
SAU47634
D-mo de (mo do de con ducción)D-mode es un sistema de control electróni-
co de las prestaciones del motor en el que
se pueden seleccionar tres posiciones
(“STD”, “A” y “B”).
Pulse el selector “MODE” para cambiar en-
tre los modos de conducción. (Consulte en
la página 3-20 una explicación del selector
de modo de conducción).NOTAAntes de utilizar el sistema D-mode debe
entender su funcionamiento y el del selec-
tor de modo de conducción.Mo do “STD”
El modo “STD” es adecuado para condi-
ciones de conducción generales. Este modo permite disfrutar de una con-
ducción fluida y deportiva en toda la gama
de velocidades.
Mo
do “A”
El modo “A” ofrece una respuesta más de-
portiva del motor a velocidad baja/media
en comparación con el modo “STD”.
Mo do “B”
El modo “B” ofrece una respuesta algo me-
nos aguda en comparación con el modo
“STD” para situaciones que requieren un
manejo del acelerador especialmente sen-
sible.
SAU1234H

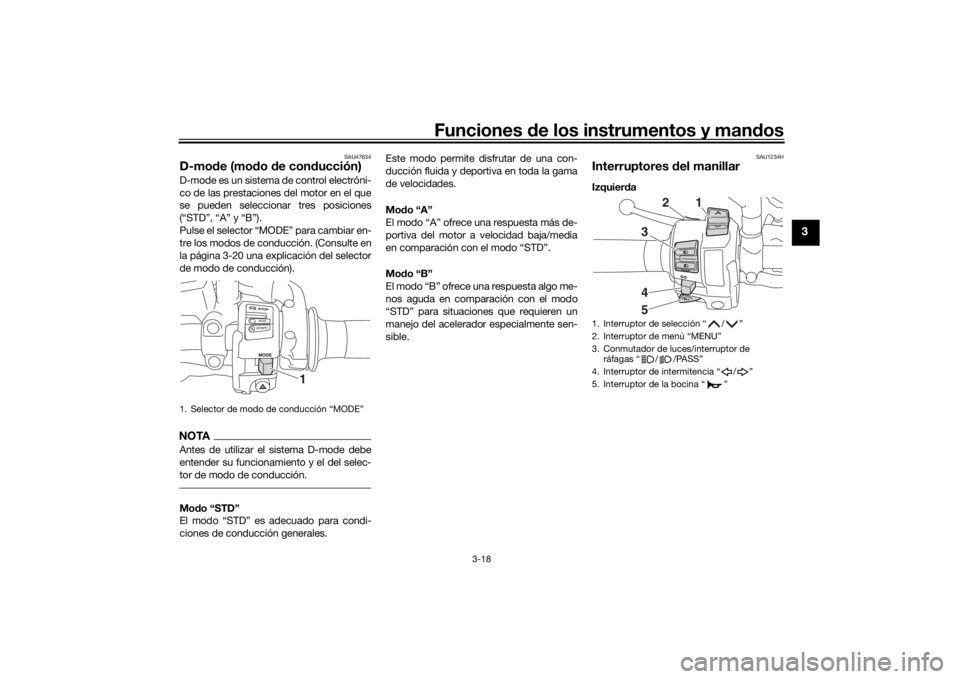

Interruptores del manillarIzquierd a
1. Selector de modo de conducción “MODE”
1
1. Interruptor de selección “ / ”
2. Interruptor de menú “MENU”
3. Conmutador de luces/interruptor de
ráfagas “ / /PASS”
4. Interruptor de intermitencia “ / ”
5. Interruptor de la bocina “ ”
2
1
345
U2PPS2S0.book Page 18 Tuesday, June 9, 2015 1:16 PM

Funciones de los instrumentos y man dos
3-19
3
Derecha
SAU54201
Conmuta dor de luces/interruptor de
ráfagas “ / /PASS”
Sitúe este interruptor en “ ” para poner
la luz de carretera y en “ ” para poner la
luz de cruce.
Para hacer ráfagas, pulse el lado “PASS”
del interruptor mientras los faros estén en
posición de luz de cruce.
SAU12461
Interruptor d e intermitencia “ / ”
Para señalar un giro a la derecha pulse este
interruptor hacia la posición “ ”. Para se-
ñalar un giro a la izquierda pulse este inte-
rruptor hacia la posición “ ”. Cuando lo suelte, el interruptor volverá a su posición
central. Para apagar los intermitentes pulse
el interruptor una vez éste haya regresado
a su posición central.
SAU12501
Interruptor d
e la bocina “ ”
Pulse este interruptor para hacer sonar la
bocina.
SAU54212
Interruptor d e paro/marcha/arranque
“//”
Para poner el motor en marcha con el
arranque eléctrico, sitúe este interruptor
en “ ” y, a continuación, pulse el interrup-
tor hacia “ ”. Véanse las instrucciones de
arranque en la página 5-1 antes de arrancar
el motor.
Sitúe este interruptor en “ ” para parar el
motor en caso de emergencia, por ejemplo
si el vehículo vuelca o se atasca el cable del
acelerador.
SAU42342
La luz de aviso de avería del motor y la luz
de aviso del sistema ABS se pueden en-
cender cuando se gira la llave a la posición
“ON” y se pulsa el interruptor de arranque,
pero esto no significa que haya un fallo.
SAU12735
Interruptor de luces d e emergencia “ ”
Con la llave en la posición “ON” o “ ”,
utilice este interruptor para encender las lu-
ces de emergencia (todos los intermitentes
parpadean simultáneamente).
Las luces de emergencia se utilizan en
caso de emergencia o para avisar a otros
conductores cuando detenga su vehículo
en un lugar en el que pueda representar un
peligro para el tráfico.ATENCIÓN
SCA10062
No utilice las luces de emergencia du-
rante un perio do prolonga do con el mo-
tor para do, ya que pue de descargarse la
batería.
SAU59010
Interruptor d e menú “MENU”
Este interruptor se utiliza para seleccionar
elementos en el indicador de ajustes del in-
dicador multifunción.
Para más detalles, consulte “Indicador
multifunción” en la página 3-6.
SAU59000
Interruptor d e selección “ / ”
Este interruptor se utiliza para seleccionar
elementos en el indicador de información y
en el indicador de ajustes del indicador
multifunción.
1. Interruptor de paro/marcha/arranque “//”
2. Selector de modo de conducción “MODE”
3. Interruptor de luces de emergencia “ ”
1
23
U2PPS2S0.book Page 19 Tuesday, June 9, 2015 1:16 PM

Funciones de los instrumentos y man dos
3-20
3
Para más detalles, consulte “Indicador
multifunción” en la página 3-6.
SAU47496
Selector de mo do d e con ducción
“MODE”
ADVERTENCIA
SWA15341
No cambie el mo do de con ducción con
el vehículo en movimiento.Con este selector se cambia el modo de
conducción a “STD”, “A” o “B” en el orden
siguiente:
STD → A → B → STD
Para cambiar el modo de conducción el
puño del acelerador debe estar completa-
mente cerrado. (Consulte en la página 3-18
una explicación de cada modo de conduc-
ción).NOTA El modo predeterminado es “STD”. El
modo seleccionado regresa a “STD”
cuando se gira la llave a “OFF”.
 El modo seleccionado se muestra en
el indicador de modo de conducción.
(Consulte la página 3-8).
SAU12822
Maneta de embragueLa maneta de embrague está situada en el
lado izquierdo del manillar. Para desembra-
gar tire de la maneta hacia el puño del ma-
nillar. Para embragar suelte la maneta. Para
que el embrague funcione con suavidad,
debe tirar de la maneta rápidamente y sol-
tarla lentamente.
La maneta de embrague está dotada de un
interruptor de embrague que forma parte
del sistema de corte del circuito de encen-
dido. (Véase la página 3-36).
SAU12872
Pe dal d e cambioEl pedal de cambio está situado al lado iz-
quierdo de la motocicleta y se utiliza en
combinación con la maneta de embrague
para cambiar las marchas de la caja de
cambios de 6 velocidades y engrane cons-
tante de la que está dotada esta motocicle-
ta.

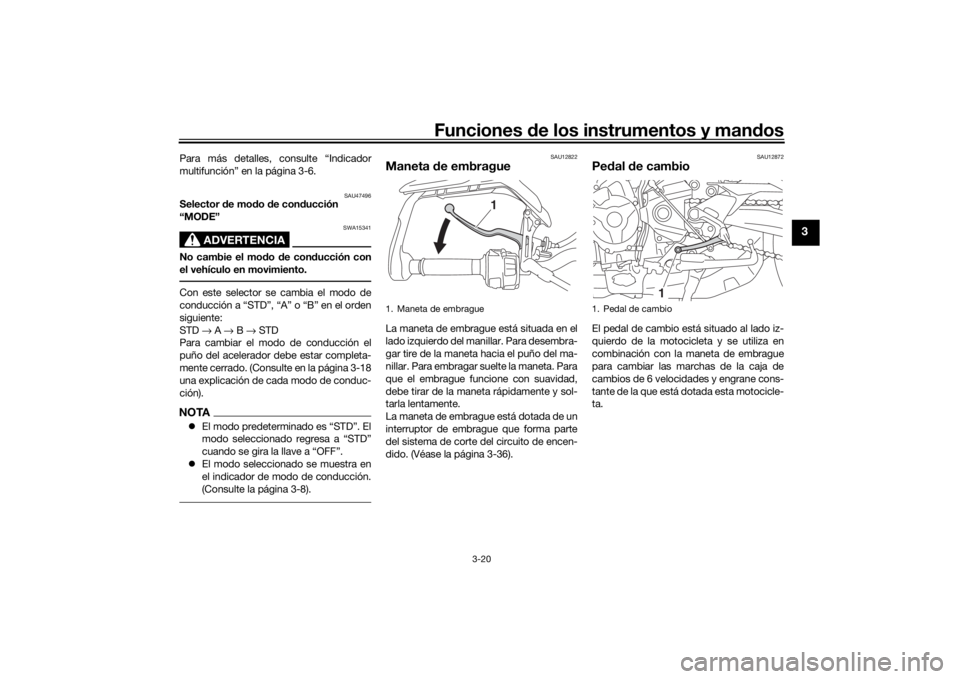

1. Maneta de embrague
1
1. Pedal de cambio
1
U2PPS2S0.book Page 20 Tuesday, June 9, 2015 1:16 PM

Funciones de los instrumentos y man dos
3-21
3
SAU26825
Maneta de frenoLa maneta del freno se encuentra en el lado
derecho del manillar. Para accionar el freno
delantero, apriete la maneta hacia el puño
del acelerador.
La maneta del freno dispone de un dial de
ajuste de posición. Para ajustar la distancia
entre la maneta del freno y el puño del ace-
lerador, gire el dial de ajuste con la maneta
alejada del puño del acelerador. Verifique
que la posición apropiada del dial de ajuste
quede alineada con la marca “ ” de la
maneta del freno.
SAU12944
Pe dal d e frenoEl pedal de freno está situado en el lado de-
recho de la motocicleta. Para aplicar el fre-
no trasero pise el pedal.
SAU63040
ABSEl ABS (sistema antibloqueo de frenos) de
Yamaha dispone de un doble sistema de control electrónico que actúa de forma in-
dependiente sobre los frenos delantero y
trasero.
Utilice los frenos con ABS del mismo modo
que unos frenos convencionales. Si el ABS
se activa, puede notar una vibración en la
maneta o el pedal de freno. En tal caso,
siga frenando y deje que el ABS actúe; no
“bombee” los frenos, pues se reduciría la
efectividad de la frenada.
ADVERTENCIA
SWA16051
Mantenga siempre una distancia sufi-
ciente con el vehículo de delante en fun-
ción d e la veloci dad , incluso con ABS.
 El ABS funciona mejor con distan-
cias de frena da largas.
 En algunas calza das, como por
ejemplo superficies irregulares o
gravilla, la distancia de frena da
pue de ser mayor con ABS que sin
ABS.El ABS se controla mediante una ECU que
cambia al sistema de freno convencional
en caso de que se produzca un fallo.

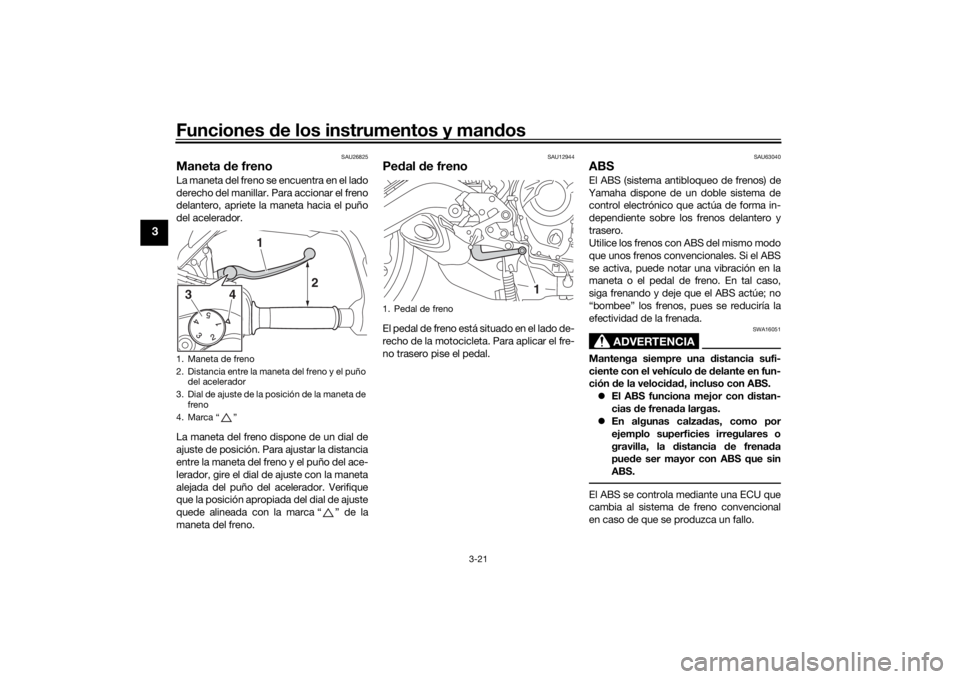

1. Maneta de freno
2. Distancia entre la maneta del freno y el puño del acelerador
3 . D i a l de a j u s t e d e l a p o s i c ió n de l a m a n et a d e freno
4. Marca “ ”
2
3
4
1
1. Pedal de freno
1
U2PPS2S0.book Page 21 Tuesday, June 9, 2015 1:16 PM

Funciones de los instrumentos y man dos
3-22
3
NOTA El ABS efectúa una prueba de auto-
diagnóstico cada vez que el vehículo
inicia la marcha después de girar la
llave a “ON” y de circular a una veloci-
dad de 10 km/h (6 mi/h) o superior.
Durante dicha prueba se puede oír un
“chasquido” procedente de la unidad
de control hidráulico y, si se acciona la
maneta o el pedal de freno, aunque
sea ligeramente, se puede notar una
vibración en la maneta y el pedal; esto
no significa que haya un fallo.
 Este ABS dispone de una función de
prueba que permite al conductor ex-
perimentar la vibración en la maneta o
el pedal del freno cuando el ABS está
actuando. No obstante, consulte a su
concesionario Yamaha puesto que se
necesitan herramientas especiales.ATENCIÓN
SCA20100
Evite dañar el sensor d e la rueda o el ro-
tor del sensor de la rue da; ya que, de
prod ucirse, ocasionaría el incorrecto
funcionamiento del sistema ABS.
SAU54271
Sistema de control de tracciónEl sistema de control de tracción ayuda a
mantener la tracción cuando se acelera en
superficies resbaladizas, por ejemplo ca-
rreteras sin asfaltar o mojadas. Si los sen-
sores detectan que la rueda trasera
empieza a patinar (giro sin control), el siste-
ma de control de tracción regula la poten-
cia del motor según sea necesario hasta
que se restablece la tracción. La luz indica-
dora/luz de aviso del “TCS” parpadea para
informar al conductor de que el control de
tracción está activado.NOTAPuede que el conductor también note lige-
ros cambios en los sonidos del motor y del
escape cuando el sistema de control de
tracción está accionado.
ADVERTENCIA
SWA15432
El sistema de control de tracción no
d ebe sustituir a una con ducción a de-
cuad a a las con diciones imperantes. El
control de tracción no pue de impe dir
una pér did a de tracción por exceso de
veloci dad al entrar en una curva, cuan do
se da un acelerón con la motocicleta
muy inclina da o cuan do se frena; tampo-
co pue de impe dir que la rue da delantera

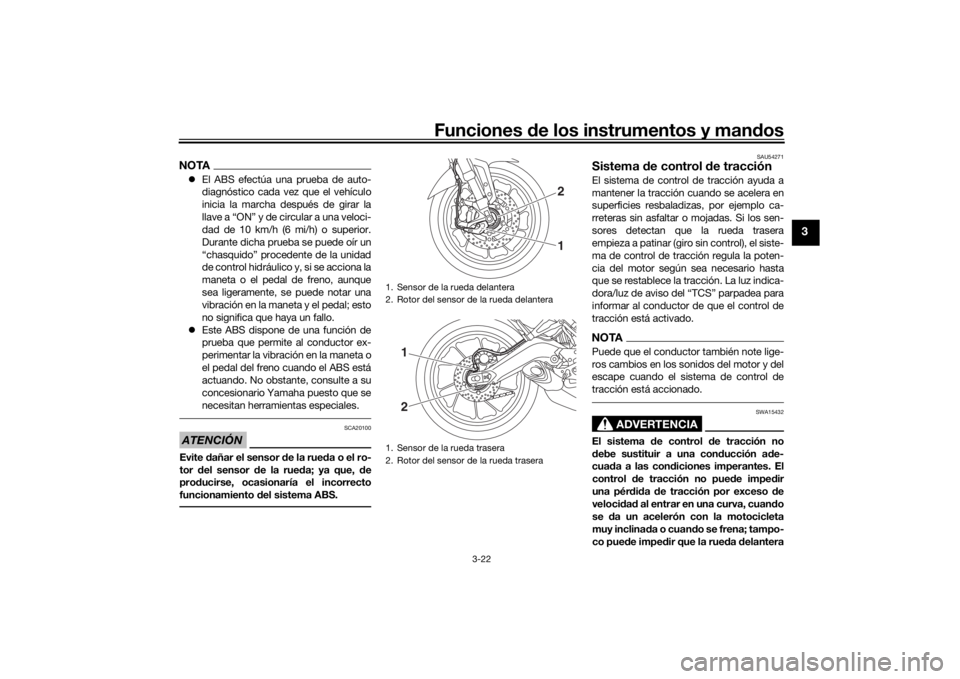

1. Sensor de la rueda delantera
2. Rotor del sensor de la rueda delantera
1. Sensor de la rueda trasera
2. Rotor del sensor de la rueda trasera
21
12
U2PPS2S0.book Page 22 Tuesday, June 9, 2015 1:16 PM

Funciones de los instrumentos y man dos
3-23
3
patine. Al igual que con cualquier moto-
cicleta, aproxímese con precaución a
las superficies que pue dan ser resbala-
d izas y evite las superficies muy resbala-
d izas.Cuando se gira la llave a la posición “ON”,
el sistema de control de tracción se activa
automáticamente.
El sistema de control de tracción solamen-
te se puede activar o desactivar de forma
manual cuando la llave se encuentra en la
posición “ON” y el vehículo está parado.NOTADesactive el sistema de control de tracción
para ayudar a liberar la rueda trasera si el
vehículo se atasca en barro, arena u otra
superficie blanda.ATENCIÓN
SCA16801
Utilice únicamente los neumáticos de
especificad os. (Consulte la página 6-17).
El uso d e neumáticos d e medid as dife-
rentes impe dirá que el sistema de con-
trol de tracción controle con precisión la
rotación de las rue das.
Activación/ desactivación del sistema d e
control de tracción
ADVERTENCIA
SWA15441
Para efectuar cualquier cambio de con-
figuración del sistema de control de
tracción debe parar el vehículo. Realizar
cambios de configuración durante la
marcha pued e distraer al con ductor y
ocasionar un acci dente.Para desactivar el sistema de control de
tracción, pulse el botón “TCS” en el indica-
dor multifunción durante al menos 2 segun-
dos. El indicador/luz de aviso “TCS” se
enciende.
Para activar el sistema de control de trac-
ción, vuelva a pulsar el botón “TCS”. El in-
dicador/luz de aviso “TCS” se apaga. Reinicio
El sistema de control de tracción se desac-
tiva en las condiciones siguientes:
 La rueda trasera gira con el caballete
central bajado y la llave en la posición
“ON”.
 La rueda delantera o la rueda trasera
se levanta del suelo durante la mar-
cha.
 La rueda trasera patina excesivamen-
te.
Si el sistema de control de tracción se ha
desactivado, se encienden el indicador/luz
de aviso del “TCS” y la luz de aviso de ave-
ría del motor.

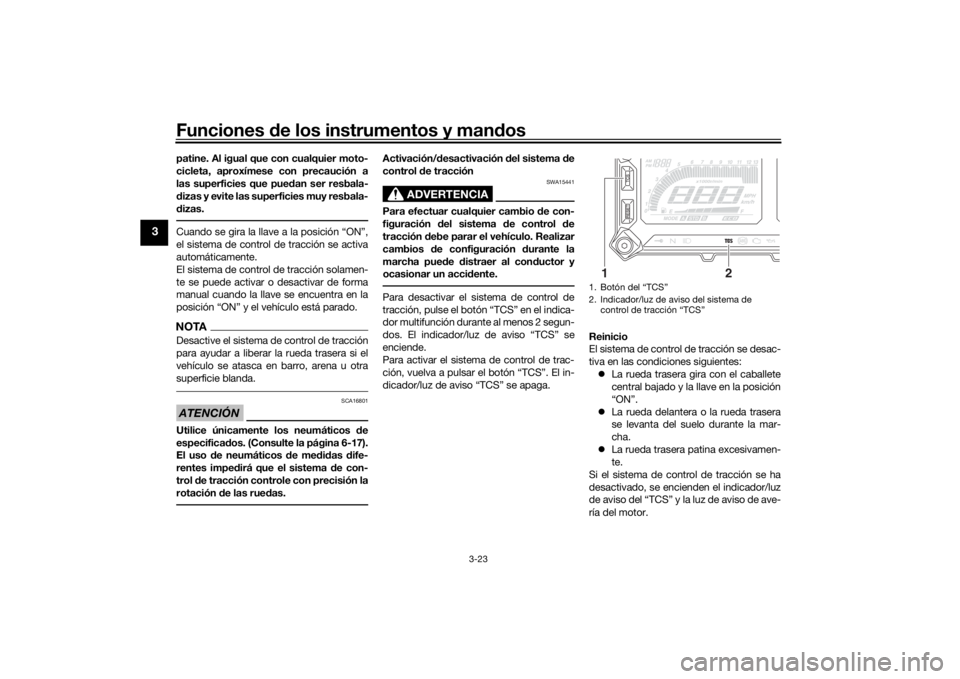

1. Botón del “TCS”
2. Indicador/luz de aviso del sistema de control de tracción “TCS”
12
U2PPS2S0.book Page 23 Tuesday, June 9, 2015 1:16 PM

Funciones de los instrumentos y man dos
3-24
3
Para reiniciar el sistema de control de trac-ciónGire la llave a la posi ción “OFF”. Espere al
menos 1 segundo y luego vuelva a girar la
llave a “ON”. El indicador/luz de aviso del
“TCS” debe apagarse y el sistema quedar
activado. La luz de aviso de avería del mo-
tor debe apagarse cuando la motocicleta
alcanza al menos los 20 km/h (12 mi/h). Si
el indicador/luz de aviso del “TCS” o la luz
de aviso de avería del motor permanecen
encendidos después de reiniciar el siste-
ma, puede seguir utilizando el vehículo; sin
embargo, hágalo revisar en un concesiona-
rio Yamaha lo antes posible.
SAU13075
Tapón del depósito de gasolinaPara abrir el tapón del depósito de gaso-
lina
Abra la tapa de la cerradura del tapón del
depósito de gasolina, introduzca la llave en
la cerradura y gírela 1/4 de vuelta en el sen-
tido de las agujas del reloj. La cerradura se
desbloquea y puede abrirse el tapón del
depósito de gasolina.
Para cerrar el tapón d el depósito de ga-
solina 1. Empuje el tapón en su sitio con la llave en la cerradura. 2. Gire la llave en el sentido contrario al
de las agujas del reloj hasta su posi-
ción original, extráigala y cierre la tapa
de la cerradura.
NOTANo se puede cerrar el tapón del depósito
de gasolina si la llave no se encuentra en la
cerradura. Además, la llave no se puede
extraer si el tapón no está correctamente
cerrado y bloqueado.
ADVERTENCIA
SWA11092
Después de repostar, verifique que el ta-
pón del depósito de gasolina qued e co-
rrectamente cerra do. Una fuga de
gasolina significa peligro d e incendio.

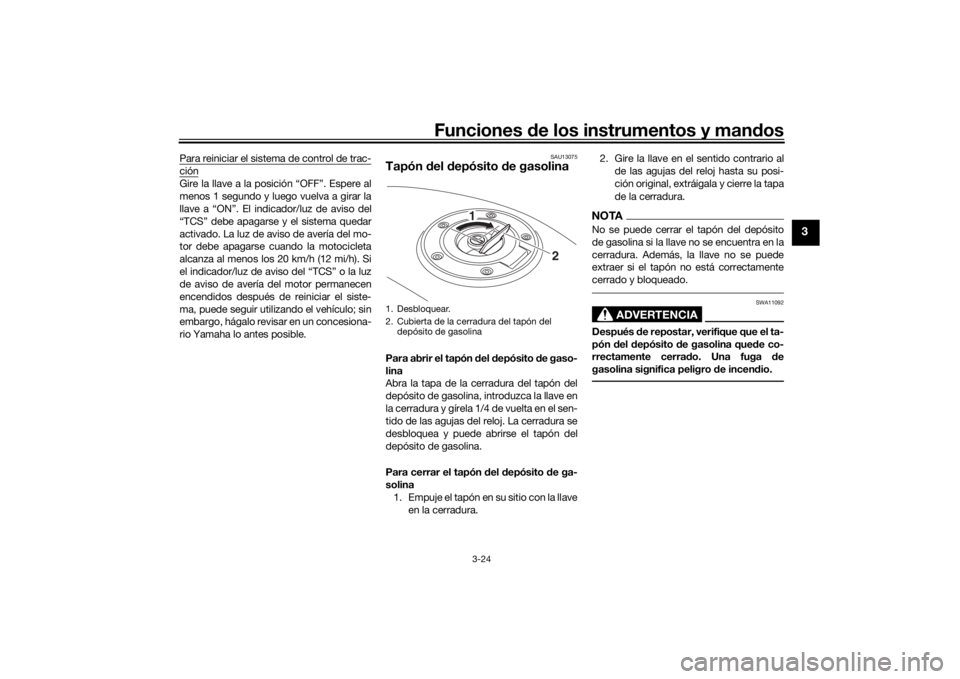

1. Desbloquear.
2. Cubierta de la cerradura del tapón del
depósito de gasolina
2
1
U2PPS2S0.book Page 24 Tuesday, June 9, 2015 1:16 PM

Funciones de los instrumentos y man dos
3-25
3
SAU13222
GasolinaVerifique que haya suficiente gasolina en el
depósito.
ADVERTENCIA
SWA10882
La gasolina y los vapores d e gasolina
son muy inflamables. Para evitar incen-
d ios y explosiones y re ducir el riesgo de
d años personales al repostar combusti-
ble, siga estas instrucciones.1. Antes de poner gasolina, pare el mo- tor y compruebe que no haya nadie
sentado en el vehículo. No ponga
nunca gasolina mientras fuma o en
proximidad de chispas, llamas vivas u
otras fuentes de ignición como los pi-
lotos luminosos de calentadores de
agua o secadoras de ropa.
2. No llene en exceso el depósito de ga- solina. Para repostar, introduzca la to-
bera del surtidor en el orificio de
llenado del depósito. Deje de llenar
cuando la gasolina llegue a la parte in-
ferior del tubo de llenado. La gasolina
se expande con el calor y, por tanto, el
calor del motor o del sol puede provo-
car que la gasolina se desborde del
depósito. 3. Limpie inmediatamente la gasolina
que se haya vertido. ATENCIÓN: Eli-
mine inme diatamente la gasolina
d errama da con un trapo limpio,
seco y suave, ya que la gasolina
pue de dañar las superficies pinta-
d as o las piezas de plástico.
[SCA10072]
4. Cierre bien el tapón del depósito de
gasolina.
ADVERTENCIA
SWA15152
La gasolina es tóxica y pue de provocar
lesiones o la muerte. Manipule la gasoli-
na con cui dad o. No trasvase nunca ga-
solina haciend o sifón con la boca. En
caso de ingestión de gasolina, inhala-
ción de vapores d e gasolina o contacto
d e gasolina con los ojos, acu da inme dia- tamente al mé
dico. Si le cae gasolina so-
bre la piel, lávese con agua y jabón. Si le
cae gasolina sobre la ropa, cámbiese.
SAU58111
ATENCIÓN
SCA11401
Utilice únicamente gasolina sin plomo.
El uso de gasolina con plomo provocará
graves averías en piezas internas del
motor tales como las válvulas, los aros
d el pistón, así como el sistema de esca-
pe.El motor Yamaha ha sido diseñado para
funcionar con gasolina súper sin plomo de
95 octanos o más. Si se producen detona-
ciones (o autoencendido), utilice gasolina
de otra marca. El uso de gasolina sin plomo
prolonga la vida útil de la bujía y reduce los
costes de mantenimiento.

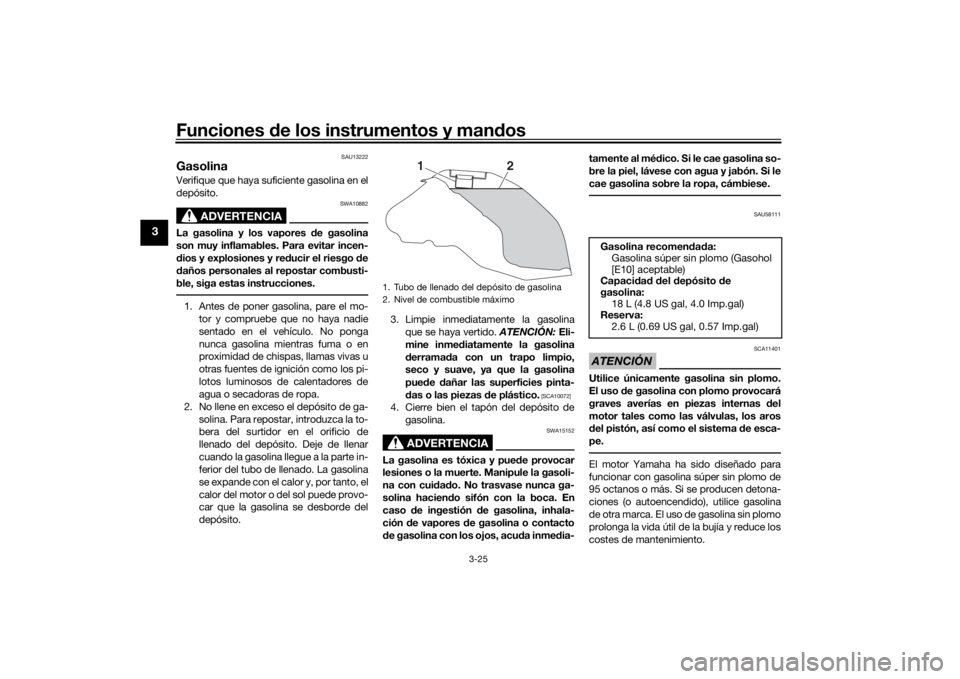

1. Tubo de llenado del depósito de gasolina
2. Nivel de combustible máximo
1
2
Gasolina recomen dad a:
Gasolina súper sin plomo (Gasohol
[E10] aceptable)
Capaci dad d el depósito de
gasolina: 18 L (4.8 US gal, 4.0 Imp.gal)
Reserva:
2.6 L (0.69 US gal, 0.57 Imp.gal)
U2PPS2S0.book Page 25 Tuesday, June 9, 2015 1:16 PM
