YAMAHA TRACER 900 2016 Manuale de Empleo (in Spanish)

Mantenimiento y ajustes periódicos6-10
6
SAU1987B
Aceite del motor y cartucho d el
filtro de aceiteDebe comprobar el nivel de aceite del mo-
tor antes de cada utilización. Además,
debe cambiar el aceite y el cartucho del fil-
tro de aceite según los intervalos que se
especifican en el cuadro de mantenimiento
periódico y engrase.
Para comprobar el nivel de aceite d el
motor 1. Coloque el vehículo sobre el caballete central. Si está ligeramente inclinada
hacia un lado, la lectura puede resul-
tar errónea.
2. Arranque el motor, caliéntelo durante
unos minutos y luego párelo.
3. Espere unos minutos para que el acei- te se asiente y, seguidamente, com-
pruebe el nivel de aceite por la mirilla
de control del nivel de aceite del mo-
tor situada en el lado inferior derecho
del cárter.NOTAEl aceite del motor debe situarse entre las
marcas de nivel máximo y mínimo.
4. Si el aceite del motor se encuentra por
debajo de la marca de nivel mínimo,
añada una cantidad suficiente de
aceite del tipo recomendado hasta el
nivel correcto.
Para cambiar el aceite del motor (con o
sin sustitución d el cartucho del filtro d e
aceite) 1. Sitúe el vehículo sobre una superficie
horizontal.
2. Arranque el motor, caliéntelo durante unos minutos y luego párelo.
3. Coloque una bandeja debajo del mo- tor para recoger el aceite usado. 4. Retire el tapón de llenado de aceite
del motor y el perno de drenaje con la
junta para vaciar el aceite del cárter.
NOTAOmita los pasos 5–7 si no va a cambiar el
cartucho del filtro de aceite.5. Desmonte el cartucho del filtro deaceite con una llave para filtros de
aceite.

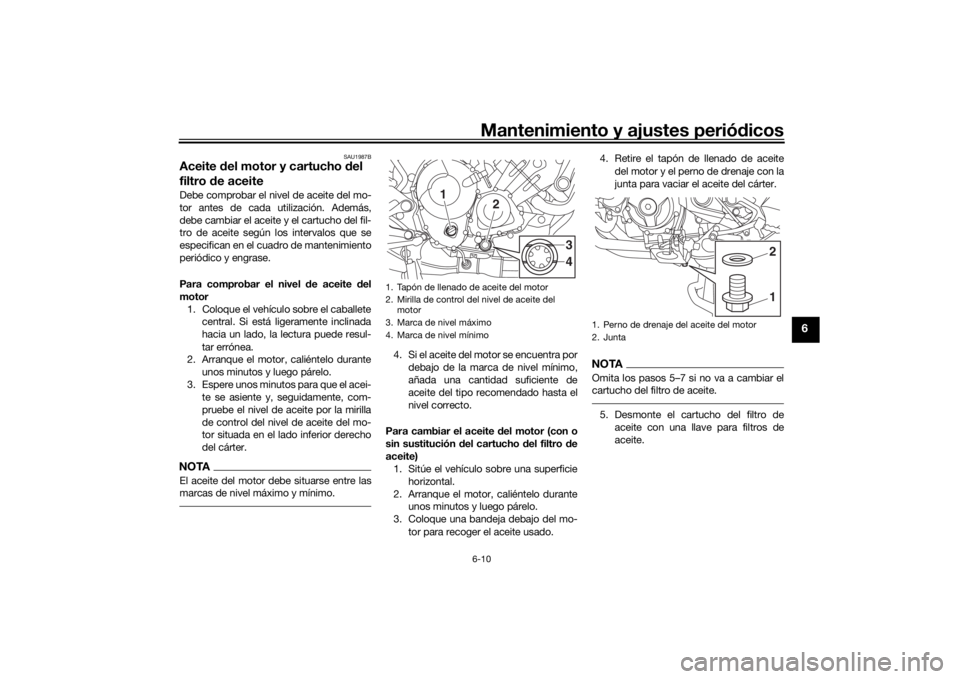

1. Tapón de llenado de aceite del motor
2. Mirilla de control del nivel de aceite del motor
3. Marca de nivel máximo
4. Marca de nivel mínimo
1
2
34

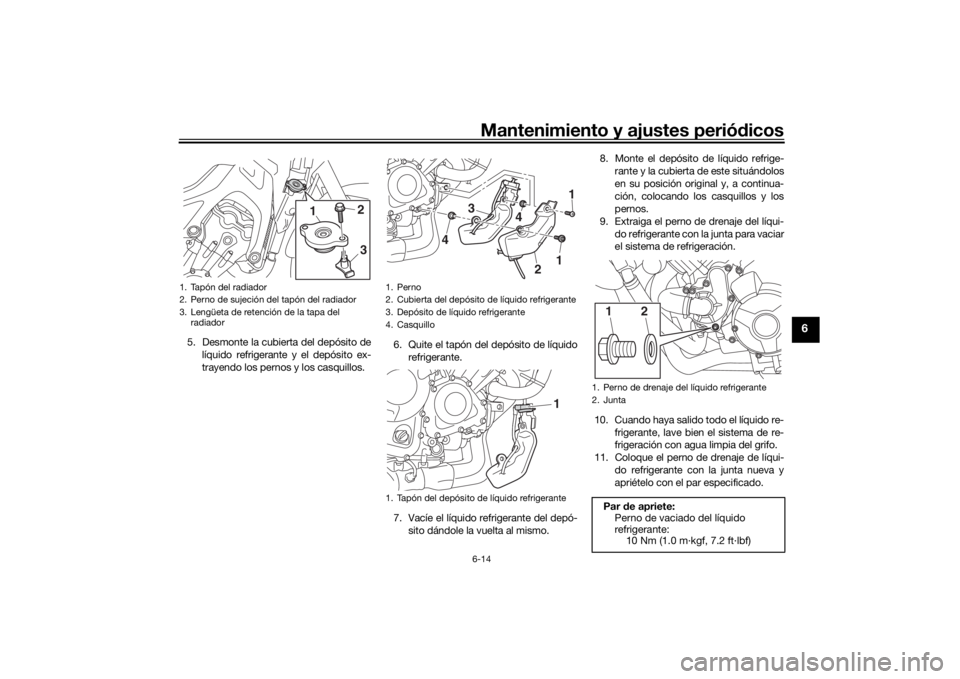

1. Perno de drenaje del aceite del motor
2. Junta
12
U2PPS2S0.book Page 10 Tuesday, June 9, 2015 1:16 PM

Mantenimiento y ajustes periódicos
6-11
6
NOTAPuede adquirir una llave para filtros de
aceite en un concesionario Yamaha.6. Aplique una capa fina de aceite de
motor limpio a la junta tórica del nuevo
cartucho del filtro de aceite.
NOTAVerifique que la junta tórica quede bien
asentada.7. Coloque el nuevo cartucho del filtrode aceite con la llave para filtros y se-
guidamente apriételo con el par espe-
cificado con una llave dinamométrica. 8. Coloque el perno de drenaje de aceite
del motor con la junta nueva y apriéte-
lo con el par especificado.
9. Añada la cantidad especificada del aceite de motor recomendado y se-
guidamente coloque y apriete el tapón
de llenado de aceite.

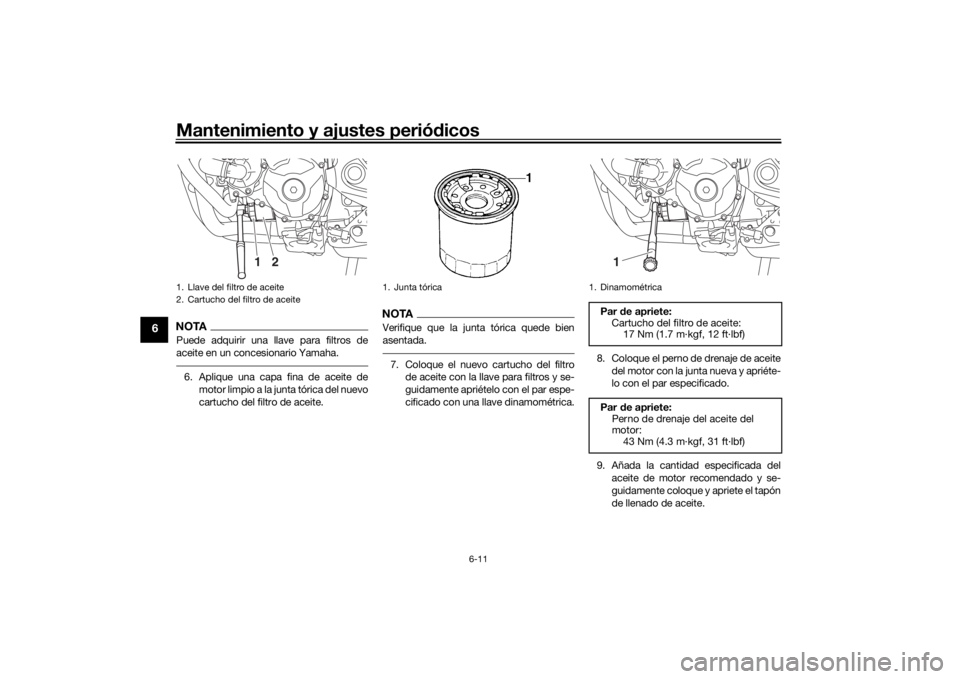

1. Llave del filtro de aceite
2. Cartucho del filtro de aceite
2
1
1. Junta tórica
1. DinamométricaPar de apriete:
Cartucho del filtro de aceite: 17 Nm (1.7 m·kgf, 12 ft·lbf)
Par de apriete:
Perno de drenaje del aceite del
motor: 43 Nm (4.3 m·kgf, 31 ft·lbf)
1
U2PPS2S0.book Page 11 Tuesday, June 9, 2015 1:16 PM

Mantenimiento y ajustes periódicos6-12
6
NOTANo olvide limpiar el aceite que se haya de-
rramado sobre cualquier pieza una vez se
hayan enfriado el motor y el sistema de es-
cape.ATENCIÓN
SCA11621
 Para evitar que el embrague patine
(puesto que el aceite del motor
también lubrica el embrague), no
mezcle ningún a ditivo químico. No
utilice aceites con la especificación
d iésel “CD” ni aceites d e calidad
superior a la especifica da. A demás,
no utilice aceites con la etiqueta
“ENERGY CONSERVING II” o supe-
rior.
 Asegúrese de que no penetre nin-
gún material extraño en el cárter.
10. Arranque el motor y déjelo al ralentí durante unos minutos mientras com-
prueba si existe alguna fuga de aceite.
Si pierde aceite, pare inmediatamente
el motor y averigüe la causa.NOTASi el nivel de aceite es suficiente, la luz de
aviso del nivel de aceite del motor debe
apagarse después de arrancar el motor.ATENCIÓN
SCA10402
Si la luz d e aviso de nivel de aceite par-
pa dea o permanece encen did a aunque
el nivel de aceite sea correcto, pare in-
me diatamente el motor y haga revisar el
vehículo en un concesionario Yamaha.11. Pare el motor, espere unos minutos
para que el aceite se asiente, com-
pruebe el nivel y corríjalo según sea
necesario.
SAU20071
Líqui do refrigeranteDebe comprobar el nivel de líquido refrige-
rante antes de cada utilización. Además,
debe cambiar el líquido refrigerante según
los intervalos que se especifican en el cua-
dro de mantenimiento periódico y engrase.
SAU40157
Para comprobar el nivel de líqui do refri-
gerante 1. Coloque el vehículo sobre el caballete central.NOTAEl nivel de líquido refrigerante debe
verificarse con el motor en frío, ya que
varía con la temperatura del motor.
 Verifique que el vehículo se encuentre
en posición vertical para comprobar el
nivel de líquido refrigerante. Si está li-
geramente inclinada hacia un lado, la
lectura puede resultar errónea.2. Compruebe el nivel de líquido refrige-
rante en el depósito.NOTAEl líquido refrigerante debe situarse entre
las marcas de nivel máximo y mínimo.
Aceite de motor recomen dad o:
Véase la página 8-1.
Canti dad d e aceite:
Cambio de aceite: 2.40 L (2.54 US qt, 2.11 Imp.qt)
Con desmontaje del filtro de aceite: 2.70 L (2.85 US qt, 2.38 Imp.qt)
U2PPS2S0.book Page 12 Tuesday, June 9, 2015 1:16 PM

Mantenimiento y ajustes periódicos
6-13
6
3. Si el líquido refrigerante se encuentra
en la marca de nivel mínimo o por de-
bajo de la misma, extraiga el tapón del
depósito. ¡ADVERTENCIA! Quite so-
lamente el tapón del depósito de lí-
qui do refrigerante. No quite nunca
el tapón del ra dia dor cuan do el mo-
tor esté caliente.
[SWA15162]
4. Añada líquido refrigerante o agua des- tilada hasta elevar el nivel del líquido
refrigerante a la marca de nivel máxi-
mo y coloque el tapón del depósito.
ATENCIÓN: Si no dispone de líqui-
d o refrigerante, utilice en su lugar
agua destila da o agua blan da del
grifo. No utilice agua dura o agua
sala da, ya que resultan perju dicia-
les para el motor. Si ha utiliza do
agua en lugar de líqui do refrigeran-
te, sustitúyala por este lo antes po-
sible; de lo contrario el sistema de
refrigeración no estará protegi do
contra las hela das y la corrosión. Si
ha aña did o agua al líqui do refrige-
rante, haga comprobar lo antes po-
sible en un concesionario Yamaha
el conteni do de anticongelante en el líqui
do refrigerante; de lo contra-
rio disminuirá la eficacia d el líquido
refrigerante.
[SCA10473]
SAU63111
Para cambiar el líquido refrigerante
1. Coloque el vehículo sobre el caballete central.
2. Desmonte el panel A. (Véase la página 6-8).
3. Coloque un recipiente debajo del mo-
tor para recoger el líquido refrigerante
usado.
4. Quite el perno de retención de la tapa
del radiador, la lengüeta de retención
de la tapa del radiador y el tapón del
radiador. ¡ADVERTENCIA! No quite
nunca el tapón del ra dia dor cuan do
el motor esté caliente.
[SWA10382]
1. Depósito de líquido refrigerante
2. Marca de nivel máximo
3. Marca de nivel mínimo
21
3
1. Tapón del depósito de líquido refrigerante
1
Capaci dad d el depósito de líqui do
refrigerante (hasta la marca de nivel
máximo): 0.25 L (0.26 US qt, 0.22 Imp.qt)
U2PPS2S0.book Page 13 Tuesday, June 9, 2015 1:16 PM

Mantenimiento y ajustes periódicos6-14
6
5. Desmonte la cubierta del depósito de
líquido refrigerante y el depósito ex-
trayendo los pernos y los casquillos. 6. Quite el tapón del depósito de líquido
refrigerante.
7. Vacíe el líquido refrigerante del depó- sito dándole la vuelta al mismo. 8. Monte el depósito de líquido refrige-
rante y la cubierta de este situándolos
en su posición original y, a continua-
ción, colocando los casquillos y los
pernos.
9. Extraiga el perno de drenaje del líqui- do refrigerante con la junta para vaciar
el sistema de refrigeración.
10. Cuando haya salido todo el líquido re- frigerante, lave bien el sistema de re-
frigeración con agua limpia del grifo.
11. Coloque el perno de drenaje de líqui- do refrigerante con la junta nueva y
apriételo con el par especificado.1. Tapón del radiador
2. Perno de sujeción del tapón del radiador
3. Lengüeta de retención de la tapa del radiador
2
1
3
1. Perno
2. Cubierta del depósito de líquido refrigerante
3. Depósito de líquido refrigerante
4. Casquillo
1. Tapón del depósito de líquido refrigerante
1
1
2
4
3
4
1
1. Perno de drenaje del líquido refrigerante
2. Junta
Par de apriete:
Perno de vaciado del líquido
refrigerante: 10 Nm (1.0 m·kgf, 7.2 ft·lbf)1
2
U2PPS2S0.book Page 14 Tuesday, June 9, 2015 1:16 PM

Mantenimiento y ajustes periódicos
6-15
6
12. Vierta la cantidad especificada del lí-
quido refrigerante recomendado en el
radiador y en el depósito.
13. Coloque la tapa del depósito de líqui- do refrigerante.
14. Ponga el tapón del radiador.
15. Arranque el motor, déjelo al ralentí du- rante algunos minutos y luego párelo.
16. Extraiga el tapón del radiador para comprobar el nivel de líquido refrige-
rante en el mismo. Si es necesario,
añada líquido refrigerante hasta que
este llegue a la parte superior del ra-
diador; seguidamente coloque el ta-
pón, la lengüeta de retención y el
perno de retención del tapón del ra-
diador. 17. Compruebe el nivel de líquido refrige-
rante en el depósito. Si es necesario,
extraiga el tapón del depósito de líqui-
do refrigerante, añada líquido refrige-
rante hasta la marca de nivel máximo
y coloque el tapón.
18. Arranque el motor y compruebe si el vehículo pierde líquido refrigerante. Si
pierde líquido refrigerante, haga revi-
sar el sistema de refrigeración en un
concesionario Yamaha.
19. Pare el motor y, a continuación, mon- te el panel.
SAU36765
Filtro de aireSe debe cambiar el filtro de aire según los
intervalos que se especifican en el cuadro
de mantenimiento periódico y engrase.
Haga cambiar el filtro de aire en un conce-
sionario Yamaha.
Proporción
de la mezcla anticonge-
lante/agua:
1:1
Anticongelante recomend ad o:
Anticongelante de alta calidad al
etileno glicol con inhibidores de
corrosión para motores de aluminio
Canti dad d e líqui do refrigerante:
Radiador (incluidos todos los
pasos): 1.93 L (2.04 US qt, 1.70 Imp.qt)
Depósito de líquido refrigerante
(hasta la marca de nivel máximo): 0.25 L (0.26 US qt, 0.22 Imp.qt)
U2PPS2S0.book Page 15 Tuesday, June 9, 2015 1:16 PM

Mantenimiento y ajustes periódicos6-16
6
SAU44735
Comprobación del ralentí del
motorCompruebe el ralentí del motor y, si es ne-
cesario, solicite que lo corrijan en un con-
cesionario Yamaha.
SAU21385
Comprobación del juego libre d el
puño del acelerad orEl juego libre del puño del acelerador debe
medir 3.0–5.0 mm (0.12–0.20 in) en el bor-
de interior del puño. Compruebe periódica-
mente el juego libre del puño del acelerador
y, si es necesario, hágalo ajustar en un con-
cesionario Yamaha.
SAU21402
Holgura de la válvulaLa holgura de la válvula se altera con el uso
y, como consecuencia de ello, se desajusta
la mezcla de aire y gasolina y/o el motor
produce ruidos. Para evitarlo, un concesio-
nario Yamaha debe ajustar la holgura de la
válvula según los intervalos que se especi-
fican en el cuadro de mantenimiento perió-
dico y engrase.
Ralentí
del motor:
1100–1300 r/min

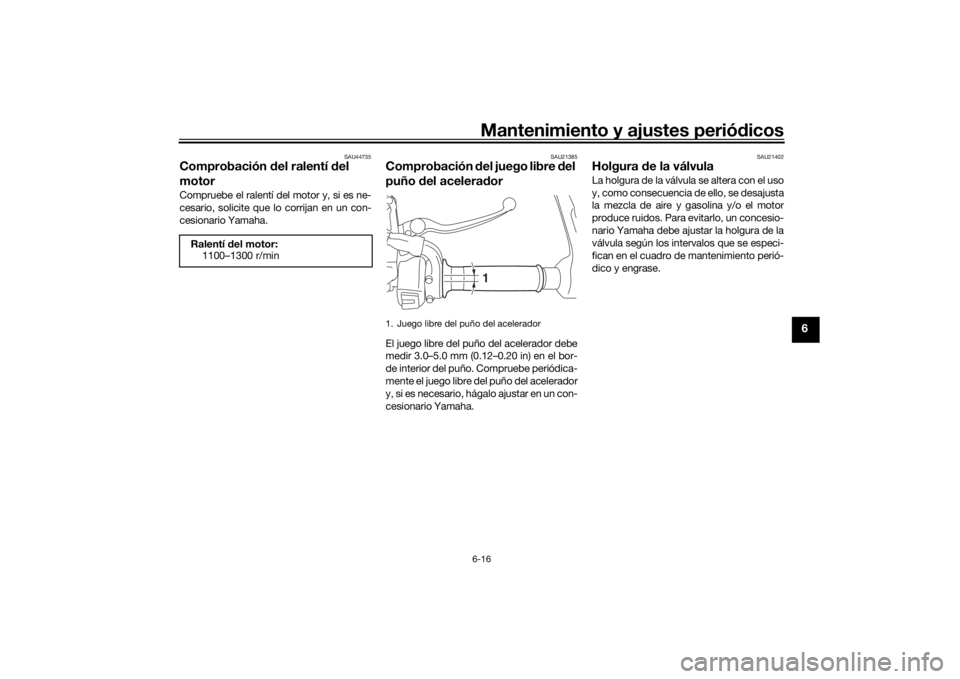

1. Juego libre del puño del acelerador
1
U2PPS2S0.book Page 16 Tuesday, June 9, 2015 1:16 PM

Mantenimiento y ajustes periódicos
6-17
6
SAU64270
NeumáticosLos neumáticos son el único contacto en-
tre el vehículo y la carretera. La seguridad
en todas las condiciones de conducción
depende de un área relativamente pequeña
de contacto con la carretera. Por tanto, es
fundamental mantener los neumáticos en
buen estado en todo momento y cambiar-
los por los neumáticos especificados en el
momento adecuado.
Presión de aire d e los neumáticos
Debe comprobar la presión de aire de los
neumáticos antes de cada utilización y, si
es necesario, ajustarla.
ADVERTENCIA
SWA10504
La utilización de este vehículo con una
presión incorrecta de los neumáticos
pue de provocar la pér did a de control,
con la consecuencia d e daños persona-
les graves o un acci dente mortal.
 La presión d e los neumáticos d ebe
comprobarse y ajustarse con los
neumáticos en frío (es d ecir, cuan-
d o la temperatura de los neumáti-
cos sea igual a la temperatura
ambiente). 
La presión d e los neumáticos d ebe
ajustarse en función de la veloci-
d ad , el peso total del con ductor, el
pasajero, el equipaje y los acceso-
rios homologad os para este mo de-
lo.
ADVERTENCIA
SWA10512
No sobrecargue nunca el vehículo. La
utilización de un vehículo sobrecarga do
pue de ocasionar un acci dente.
Revisión de los neumáticos
Debe comprobar los neumáticos antes de
cada utilización. Si la profundidad del dibu-
jo del neumático en el centro alcanza el lí-
mite especificado, si hay un clavo o
fragmentos de cristal en el neumático o si el
flanco está agrietado, haga cambiar el neu-
mático inmediatamente en un concesiona-
rio Yamaha.
Presión
de aire de los neumáticos
(med id a con los neumáticos en
frío):
Hasta 90 kg (198 lb) de carga:
Delantero: 250 kPa (2.50 kgf/cm2, 36 psi)
Tr a s e r o : 290 kPa (2.90 kgf/cm2, 42 psi)
De 90 kg (198 lb) a la carga
máxima: Delantero:250 kPa (2.50 kgf/cm2, 36 psi)
Tr a s e r o : 290 kPa (2.90 kgf/cm2, 42 psi)
Carga máxima*:
180 kg (397 lb)

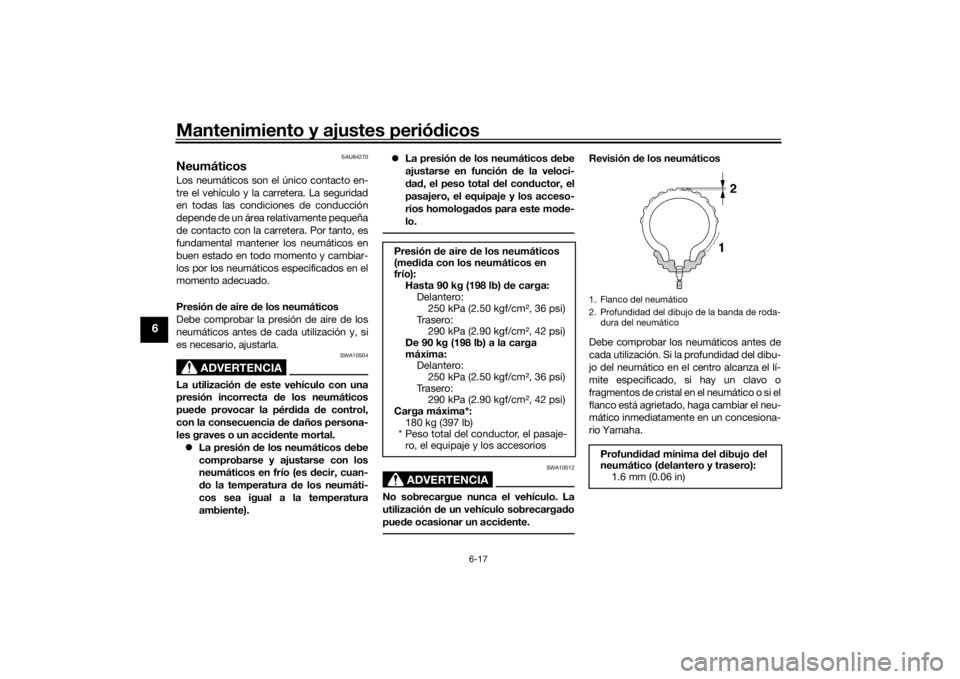

* Peso total del conductor, el pasaje- ro, el equipaje y los accesorios 1. Flanco del neumático
2. Profundidad del dibujo de la banda de roda-
dura del neumáticoProfun did ad mínima d el dibujo del
neumático ( delantero y trasero):
1.6 mm (0.06 in)
U2PPS2S0.book Page 17 Tuesday, June 9, 2015 1:16 PM

Mantenimiento y ajustes periódicos6-18
6
NOTALos límites de la profundidad del dibujo
pueden variar de un país a otro. Cumpla
siempre los reglamentos locales.
ADVERTENCIA
SWA10472
 Si los neumáticos están excesiva-
mente gastad os, hágalos cambiar
en un concesionario Yamaha. A de-
más de ser ilegal, el uso del vehícu-
lo con unos neumáticos
excesivamente gastad os reduce la
estabili dad y pue de provocar la pér-
d id a del control.
 La sustitución de to da pieza rela-
ciona da con las rue das y los frenos,
inclui dos los neumáticos, debe
confiarse a un concesionario
Yamaha que dispone de los conoci-
mientos y experiencia profesional
necesarios para ello.
 Con duzca a veloci dad es mo dera-
d as después de cambiar un neumá-
tico, ya que la superficie de éste
d ebe “ro darse” para d esarrollar sus
características óptimas.
Información relativa a los neumáticos
Este modelo está equipado con neumáti-
cos sin cámara provistos de válvula de aire.
Los neumáticos envejecen, aunque no se
hayan utilizado o solo se hayan utilizado
ocasionalmente. Las grietas en el dibujo
del neumático y en la goma del flanco, a ve-
ces acompañadas de deformación de la
carcasa, son una prueba de envejecimien-
to. Especialistas en neumáticos deberán
comprobar los neumáticos viejos y enveje-
cidos para determinar su idoneidad para
uso futuro.
ADVERTENCIA
SWA10902
 Los neumáticos delantero y trasero
d eben ser de la misma marca y di-
seño; de lo contrario, las caracte-
rísticas de manejabili dad de la
motocicleta pue den ser d iferentes,
lo que po dría ocasionar un acci den-
te.
 Verifique siempre que los tapones
de las válvulas estén bien coloca-
d os a fin d e evitar fugas de aire.
 Utilice únicamente los tapones y
núcleos de válvula relaciona dos a
continuación a fin de evitar que los
neumáticos se d esinflen durante la
marcha a alta veloci dad .Después de realizar pruebas exhaustivas,
Yamaha solamente ha aprobado para este
modelo los neumáticos que se relacionan a
continuación.

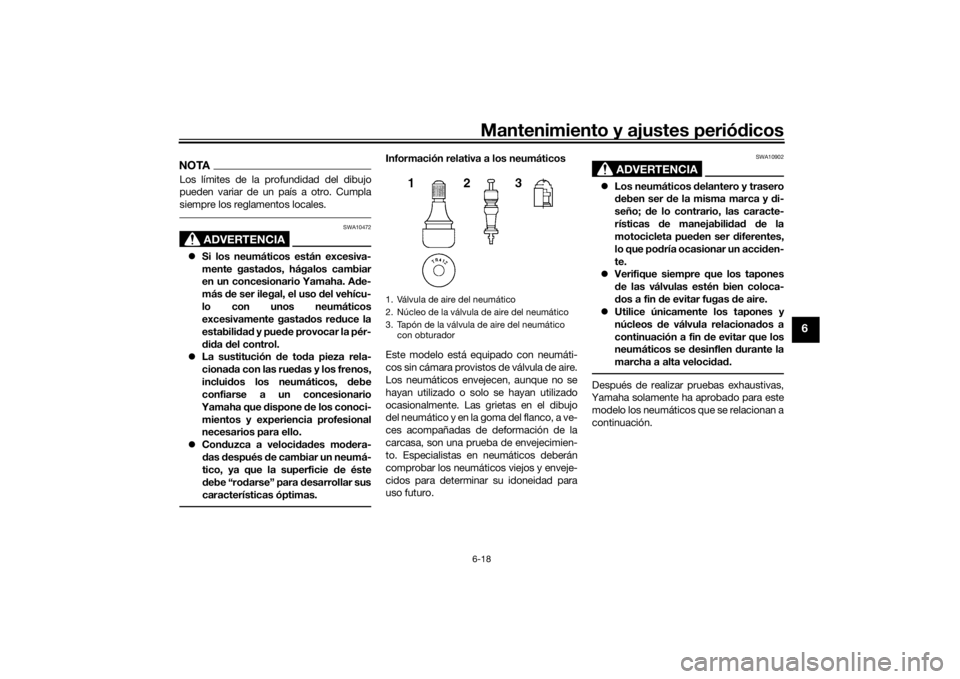

1. Válvula de aire del neumático
2. Núcleo de la válvula de aire del neumático
3. Tapón de la válvula de aire del neumático
con obturador
U2PPS2S0.book Page 18 Tuesday, June 9, 2015 1:16 PM

Mantenimiento y ajustes periódicos
6-19
6
ADVERTENCIA
SWA10601
Esta motocicleta está equipa da con
neumáticos para veloci dad es muy altas.
Para aprovechar al máximo estos neu-
máticos, tome nota d e los puntos si-
guientes.
 Utilice únicamente los neumáticos
de recambio especifica dos. Otros
neumáticos pue den presentar el
riesgo de que se pro duzca un re-
ventón a veloci dad es muy altas.
 Hasta que no hayan si do “rod ad os”,
la a dherencia de los neumáticos
nuevos pue de ser relativamente
baja sobre ciertas superficies. Por lo tanto,
después de montar un
neumático nuevo, antes de con du-
cir a veloci dad es muy altas es
aconsejable practicar una con duc-
ción mo dera da con veloci dad es de
aproxima damente 100 km (60 mi).
 Antes de con ducir a veloci dad alta
es necesario que los neumáticos se
hayan calenta do.
 Ajuste siempre la presión de aire de
los neumáticos en función de l as
con dic

iones de utilización.
SAU21963
Llantas de aleaciónPara asegurar unas prestaciones óptimas,
la durabilidad y el funcionamiento seguro
del vehículo, tome nota de los puntos si-
guientes relativos a las ruedas especifica-
das.
 Antes de cada utilización debe com-
probar si las llantas de las ruedas pre-
sentan grietas, dobladuras,
deformación u otros daños. Si obser-
va algún daño, haga cambiar la rueda
en un concesionario Yamaha. No in-
tente realizar ni la más mínima repara-
ción en una rueda. Una rueda
deformada o agrietada debe sustituir-
se.
 La rueda se debe equilibrar siempre
que se haya cambiado la llanta o el
neumático. Una rueda no equilibrada
puede reducir las prestaciones, limitar
la manejabilidad y reducir la vida útil
del neumático.
Neumático
delantero:
Ta m a ñ o :
120/70ZR17 M/C (58W)
Marca/modelo: DUNLOP/D222F
Neumático trasero: Ta m a ñ o :180/55ZR17 M/C (73W)
Marca/modelo: DUNLOP/D222
DELANTERO y TRASERO:
Válvula de aire del neumático:TR412
Núcleo de la válvula:
#9100 (original)
U2PPS2S0.book Page 19 Tuesday, June 9, 2015 1:16 PM
