Funzioni deg li strumenti e d ei comandi
3-36
3
re golarmente e d i farlo riparare da un
concessionario Yamaha se non funziona
correttamente.
HAU54491
Sistema d’interruzione circuito
accensioneIl sistema d’interruzione circuito accensio-
ne (comprendente l’interruttore cavalletto
laterale, l’interruttore frizione e l’interruttore
marcia in folle ) ha le seguenti funzioni:
Impedire l’avviamento a marcia inne-
stata e a cavalletto laterale alzato, con
la leva frizione non tirata.
Impedire l’avviamento a marcia inne-
stata e con la leva frizione tirata, ma
con il cavalletto laterale ancora ab-
bassato.
Spegnere il motore a marcia innestata
e con il cavalletto laterale abbassato.
Controllare periodicamente il funzionamen-
to del sistema d’interruzione circuito ac-
censione in conformità alla seguente
procedura:
U2PPH2H0.book Page 36 Tuesday, June 9, 2015 1:40 PM
Page 52 of 112
Funzioni deg li strumenti e dei coman di
3-37
3

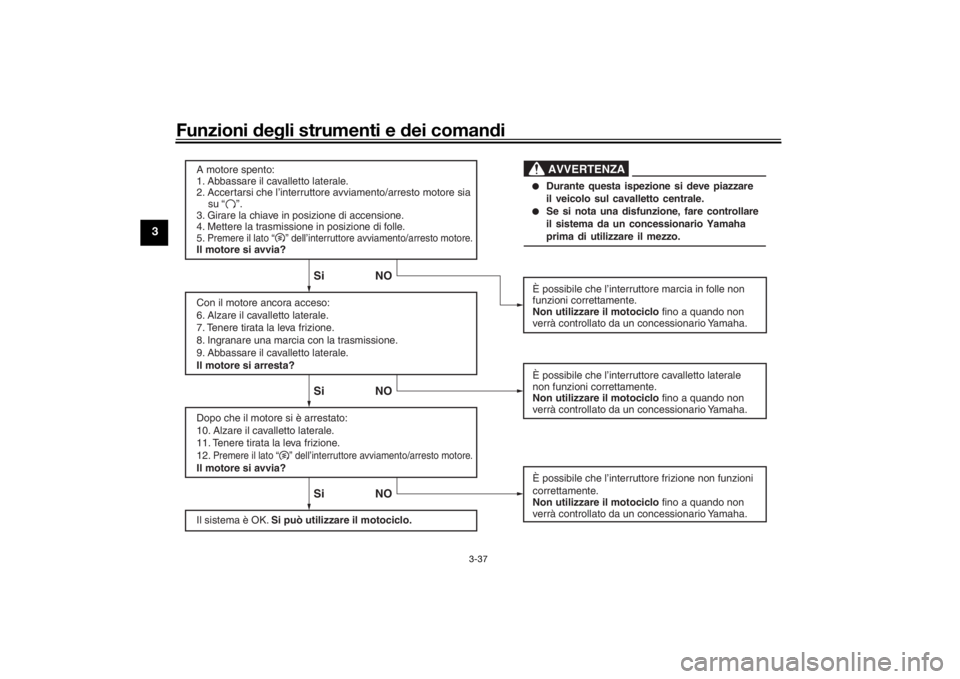

A motore spento:
1. Abbassare il cavalletto laterale.
2. Accertarsi che l’interruttore avviamento/arresto motore sia
su “ ”.
3. Girare la chiave in posizione di accensione.
4. Mettere la trasmissione in posizione di folle.
5. Premere il lato “ ” dell’interruttore avviamento/arresto motore.Il motore si avvia?
Con il motore ancora acceso:
6. Alzare il cavalletto laterale.
7. Tenere tirata la leva frizione.
8. Ingranare una marcia con la trasmissione.
9. Abbassare il cavalletto laterale.
Il motore si arresta?
Dopo che il motore si è arrestato:
10. Alzare il cavalletto laterale.
11. Tenere tirata la leva frizione.
12.
Premere il lato “ ” dell’interruttore avviamento/arresto motore.
Il motore si avvia?
Il sistema è OK. Si può utilizzare il motociclo. È possibile che l’interruttore marcia in folle non
funzioni correttamente.
Non utilizzare il motociclo
fino a quando non
verrà controllato da un concessionario Yamaha.
È possibile che l’interruttore cavalletto laterale
non funzioni correttamente.
Non utilizzare il motociclo fino a quando non
verrà controllato da un concessionario Yamaha.
È possibile che l’interruttore frizione non funzioni
correttamente.
Non utilizzare il motociclo fino a quando non
verrà controllato da un concessionario Yamaha.
Si NO Si NO Si NO
●
Durante questa ispezione si deve piazzare
il veicolo sul cavalletto centrale.
●
Se si nota una disfunzione, fare controllare
il sistema da un concessionario Yamaha
prima di utilizzare il mezzo.AVVERTENZA
U2PPH2H0.book Page 37 Tuesday, June 9, 2015 1:40 PM
Page 53 of 112
Funzioni deg li strumenti e d ei comandi
3-38
3
HAU49453
Presa ausiliaria (CC)
AVVERTENZA
HWA14361
Per prevenire le scosse o i cortocircuiti,
verificare che il cappuccio sia installato
quand o la presa ausiliaria (CC) non viene
utilizzata.ATTENZIONE
HCA15432
L’accessorio colleg ato alla presa ausi-
liaria (CC) non d ovrebbe venire utilizzato
con il motore spento, e d il carico non
d eve mai superare 24 W (2 A), altrimenti
il fusibile potrebbe bruciarsi e la batteria
scaricarsi.Questo veicolo è equipaggiato con una
presa ausiliaria (CC).
Un accessorio a 12 V collegato alla presa
ausiliaria (CC) può venire utilizzato quando
la chiave è in posizione di “ON” e dovrebbe
venire utilizzato soltanto quando il motore è
in funzione.
Per utilizzare la presa ausiliaria (CC) 1. Girare la chiave su “OFF”.
2. Togliere il cappuccio della presa ausi-
liaria (CC). 3. Spegnere l’accessorio.
4. Inserire la spina dell’accessorio nella
presa ausiliaria (CC).
5. Girare la chiave su “ON”, e poi avviare il motore. (Vedere pagina 5-1.)
6. Accendere l’accessorio.

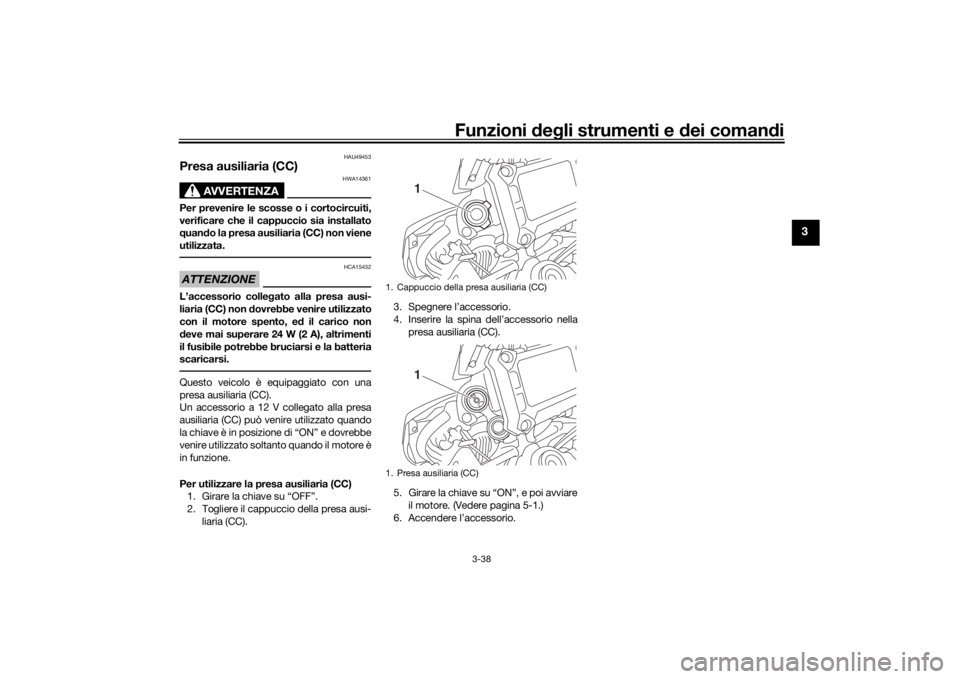

1. Cappuccio della presa ausiliaria (CC)
1. Presa ausiliaria (CC)
11
U2PPH2H0.book Page 38 Tuesday, June 9, 2015 1:40 PM
Page 54 of 112
Per la vostra sicurezza – controlli prima dell’utilizzo
4-1
4
HAU15599
Ispezionare il veicolo ogni volta che lo si usa per accertarsi che sia in condizione di funzionare in sicurezza. Osservare semp re le proce-
dure e gli intervalli d’ispezione e manutenzione descritti nel libretto uso e manutenzione.
AVVERTENZA
HWA11152
La mancata esecuzione di un’ispezione o manutenzione corretta del veicolo aumenta la possibilità di inci denti o d i d anne ggia-
menti del mezzo. Non utilizzare il veicolo se si riscontrano problemi. Se non si riesce a d eliminare un problema con le proce dure
fornite in questo manuale, fare ispezionare il veicolo da un concessionario Yamaha.Prima di utilizzare questo veicolo, controllare i seguenti punti:
POSIZIONE CONTROLLI PAGINA
Carburante • Controllare il livello carburante nel serbatoio carburante.
• Fare rifornimento se necessario.
• Controllare l’assenza di perdite nel circuito del carburante.
• Verificare che il tubetto sfiato e il tubo di troppopieno del serbatoio carburante
non presentino ostruzioni, fessure o danneggiamenti, e controllare i collegamenti
dei tubi. 3-25, 3-26
Olio motore • Controllare il livello dell’olio nel motore.
• Se necessario, aggiungere olio del tipo consigliato fino al livello secondo specifi-
ca.
• Controllare l’assenza di perdite di olio nel veicolo. 6-10
Li qui do refri gerante • Controllare il livello del liquido refrigerante nel serbatoio.
• Se necessario, aggiungere liquido refrigerante del tipo consigliato fino al livello
secondo specifica.
• Verificare che non ci siano perdite nell’impianto di raffreddamento. 6-12
U2PPH2H0.book Page 1 Tuesday, June 9, 2015 1:40 PM
Page 55 of 112
Per la vostra sicurezza – controlli prima dell’utilizzo
4-2
4
Freno anteriore • Controllare il funzionamento.
• Se si ha una sensazione di morbidezza e cedevolezza, fare spurgare l’impianto
idraulico da un concessionario Yamaha.
• Controllare l’usura pastiglie freni.
• Sostituire se necessario.
• Controllare il livello del liquido nel serbatoio.
• Se necessario, aggiungere liquido freni del tipo specificato fino al livello secondo specifica.
• Verificare che non ci siano perdite nell’impianto idraulico. 6-21, 6-22
Freno posteriore • Controllare il funzionamento.
• Se si ha una sensazione di morbidezza e cedevolezza, fare spurgare l’impianto
idraulico da un concessionario Yamaha.
• Controllare l’usura pastiglie freni.
• Sostituire se necessario.
• Controllare il livello del liquido nel serbatoio.
• Se necessario, aggiungere liquido freni del tipo specificato fino al livello secondo specifica.
• Verificare che non ci siano perdite nell’impianto idraulico. 6-21, 6-22
Frizione • Controllare il funzionamento.
• Lubrificare il cavo se necessario.
• Controllare il gioco della leva.
• Regolare se necessario. 6-20
Manopola acceleratore • Accertarsi che il movimento sia agevole.
• Controllare il gioco della manopola acceleratore.
• Se necessario, fare regolare il gioco della manopola acceleratore e lubrificare il
cavo ed il corpo della manopola da un concessionario Yamaha. 6-16, 6-26
Cavi di coman do • Accertarsi che il movimento sia agevole.
• Lubrificare se necessario.
6-26
Catena di trasmissione • Controllare la tensione della catena.
• Regolare se necessario.
• Controllare lo stato della catena.
• Lubrificare se necessario.
6-24, 6-25
POSIZIONE CONTROLLI PAGINA
U2PPH2H0.book Page 2 Tuesday, June 9, 2015 1:40 PM
Page 56 of 112
Per la vostra sicurezza – controlli prima dell’utilizzo
4-3
4
Ruote e pneumatici • Controllare l’assenza di danneggiamenti.
• Controllare la condizione dei pneumatici e la profondità del battistrada.
• Controllare la pressione dell’aria.
• Correggere se necessario. 6-17, 6-19
Pe dali freno e cambio • Accertarsi che il movimento sia agevole.
• Lubrificare i perni di guida dei pedali se necessario.
6-26
Leve del freno e della frizione • Accertarsi che il movimento sia agevole.
• Lubrificare i punti di rotazione delle leve se necessario. 6-27
Cavalletto laterale, cavallet-
to centrale • Accertarsi che il movimento sia agevole.
• Lubrificare i punti di rotazione se necessario.
6-28
Fissa ggi d ella parte ciclistica • Accertarsi che tutti i dadi, i bulloni e le viti siano serrati correttamente.
• Serrare se necessario.
—
Strumenti, luci, se gnali e in-
terruttori • Controllare il funzionamento.
• Correggere se necessario.
—
Interruttore cavalletto latera-
le • Controllare il funzionamento del sistema d’interruzione circuito accensione.
• Se il sistema non funziona correttamente, fare controllare il veicolo da un con-
cessionario Yamaha. 3-35
POSIZIONE
CONTROLLI PAGINA
U2PPH2H0.book Page 3 Tuesday, June 9, 2015 1:40 PM
Page 57 of 112
Utilizzo e punti importanti relativi alla gui da
5-1
5
HAU15952
Leggere attentamente il libretto uso e ma-
nutenzione per familiarizzare con tutti i co-
mandi. Se non si comprende un comando
o una funzione, chiedere spiegazioni al
concessionario Yamaha di fiducia.
AVVERTENZA
HWA10272
La mancanza d i pratica con i coman di
può comportare la per dita del controllo,
con possibilità di inci denti o infortuni.
HAU48712
NOTAQuesto modello è equipaggiato con:
un sensore dell’angolo di inclinazione
per arrestare il motore in caso di ribal-
tamento. In questo caso, il display in-
dica il codice di errore 30, ma questo
non è un malfunzionamento. Girare la
chiave su “OFF” e poi su “ON” per
cancellare il codice di errore. Se non lo
si fa, si impedisce al motore di avviarsi
nonostante il motore inizi a girare
quando si preme l’interruttore avvia-
mento.
un sistema di spegnimento automati-
co motore. Il motore si spegne auto-
maticamente se lo si lascia al minimo
per 20 minuti. Se il motore si spegne,
premere semplicemente l’interruttore
avviamento per riavviare il motore.
HAU63090
Avviare il motore Affinché il sistema d’interruzione circuito
accensione dia il consenso all’avviamento,
va soddisfatta una delle seguenti condizio-
ni:
La trasmissione è in posizione di folle.
La trasmissione è innestata su una
marcia con la leva frizione tirata ed il
cavalletto laterale alzato.
Vedere pagina 3-36 per maggiori in-
formazioni.
1. Girare la chiave su “ON” e verificare che l’interruttore avviamento/arresto
motore sia su “ ”.
Le seguenti spie d’avvertimento e di
segnalazione dovrebbero accendersi
per pochi secondi e poi spegnersi.
Spia livello olio
Spia guasto motore
Spia del sistema di controllo del-
la trazione
Spia immobilizerATTENZIONE
HCA11834
Se una spia di avvertimento o di se gna-
lazione non si accen de all’inizio giran do
la chiave su “ON”, o se una spia di avver-
timento o d i segnalazione resta accesa,
U2PPH2H0.book Page 1 Tuesday, June 9, 2015 1:40 PM
Page 58 of 112
Utilizzo e punti importanti relativi alla gui da
5-2
5
ved ere pa gina 3-3 per il controllo del cir-
cuito della spia di avvertimento o d i se-
g nalazione corrispon dente.
La spia ABS deve accendersi quando
si gira la chiave in posizione “ON” per
poi spegnersi quando si raggiunge
una velocità di almeno 10 km/h
(6 mi/h).
ATTENZIONE
HCA17682
Se la spia ABS non si accen de e speg ne
come descritto sopra, ve dere pa gina 3-3
per il controllo del circuito della spia.2. Mettere la trasmissione in posizione di
folle. La spia marcia in folle dovrebbe
accendersi. In caso negativo, far con-
trollare il circuito elettrico da un con-
cessionario Yamaha.
3. Accendere il motore premendo il lato “ ” dell’interruttore avviamen-
to/arresto motore.
Se il motore non si avvia, rilasciare l’in-
terruttore avviamen to/arresto motore,
attendere alcuni secondi e poi riprova-
re. Ogni tentativo di accensione deve
essere il più breve possibile per pre-
servare la batteria. Non tentare di far
girare il motore per più di 10 secondi
per ogni tentativo.
ATTENZIONE
HCA11043
Per allun gare al massimo la vita del mo-
tore, non accelerare bruscamente quan-
d o il motore è fre ddo!
HAU16673

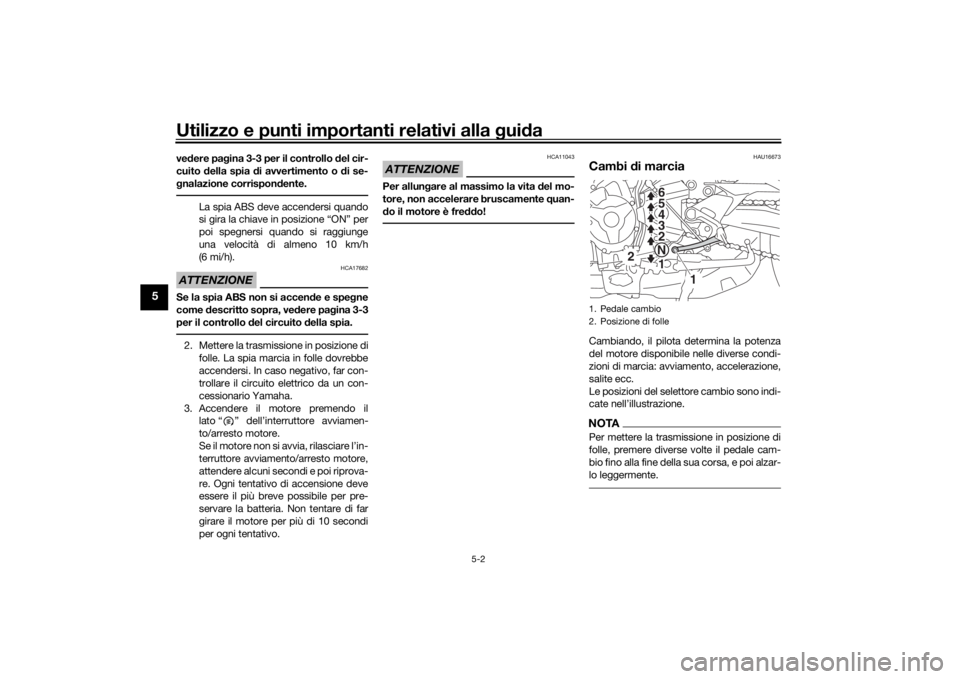

Cambi di marciaCambiando, il pilota determina la potenza
del motore disponibile nelle diverse condi-
zioni di marcia: avviamento, accelerazione,
salite ecc.
Le posizioni del selettore cambio sono indi-
cate nell’illustrazione.NOTAPer mettere la trasmissione in posizione di
folle, premere diverse volte il pedale cam-
bio fino alla fine della sua corsa, e poi alzar-
lo leggermente.1. Pedale cambio
2. Posizione di folle
1
N
2 3
4
5
6
1
2
U2PPH2H0.book Page 2 Tuesday, June 9, 2015 1:40 PM
Page 59 of 112
Utilizzo e punti importanti relativi alla gui da
5-3
5
ATTENZIONE
HCA10261
Anche con il cambio in posizione di
folle, prose guire nella g uida per
inerzia a motore spento per lun ghi
perio di di tempo, e non trainare il
motociclo su distanze lun ghe. Il
cambio viene lubrificato corretta-
mente solo quand o il motore è in
funzione. Una lubrificazione insuffi-
ciente può danne ggiare il cambio.
Usare sempre la frizione per cam-
biare le marce, per evitare di dan-
ne gg iare il motore, il cambio e d il
g ruppo trasmissione, che non sono
pro gettati per resistere allo shock
provocato dall’innesto forzato di
una marcia.
HAU16682
Per mettersi in marcia e accelerare 1. Tirare la leva frizione per disinnestare la frizione.
2. Ingranare la prima marcia con la tra- smissione. La spia marcia in folle do-
vrebbe spegnersi.
3. Aprire gradualmente l’acceleratore e contemporaneamente rilasciare lenta-
mente la leva frizione. 4. In corrispondenza dei punti di cambio
marce consigliati illustrati nella tabella
seguente, chiudere l’acceleratore e
contemporaneamente premere rapi-
damente la leva frizione.
5. Ingranare la seconda marcia con la trasmissione. (Ricordarsi di non met-
tere la trasmissione in posizione di fol-
le.)
6. Aprire parzialmente l’acceleratore e ri- lasciare gradualmente la leva frizione.
7. Seguire la stessa procedura quando si cambia alla marcia superiore succes-
siva.
NOTAQuando si cambiano le marce nelle normali
condizioni di funzionamento, utilizzare i
punti di cambio marce consigliati.
HAU58270
Per decelerare
1. Rilasciare l’acceleratore e azionare in modo uniforme entrambi i freni ante-
riore e posteriore per rallentare il mo-
tociclo.
2. In corrispondenza dei punti di cambio
marce consigliati illustrati nella tabella
seguente, cambiare a una marcia infe-
riore. 3. Quando il motociclo raggiunge
25 km/h (16 mi/h), il motore sta per
fermarsi o gira in modo irregolare, pre-
mere la leva frizione, utilizzare i freni
per rallentare il motociclo e continuare
a scalare le marce secondo necessità.
4. Una volta che il motociclo si è fermato, la trasmissione può essere messa in
posizione di folle. La spia marcia in fol-
le dovrebbe accendersi, dopo di che
la leva frizione può essere rilasciata.
AVVERTENZA
HWA17380
Se si frena in mo do scorretto si ri-
schiano la per dita di controllo o di
trazione. Utilizzare sempre entram-
bi i freni, azionan doli in mo do uni-
forme.
Verificare che il motociclo e il moto-
re abbiano rallentato a sufficienza
prima di scalare a una marcia infe-
riore. L’inserimento d i una marcia
inferiore quand o la velocità del vei-
colo o il re gime di rotazione d el mo-
tore è troppo elevata può causare la
per dita di trazione d ella ruota po-
steriore o man dare fuori giri il moto-
re, con il rischio d i perdita di
U2PPH2H0.book Page 3 Tuesday, June 9, 2015 1:40 PM
Page 60 of 112
Utilizzo e punti importanti relativi alla gui da
5-4
5
controllo, inci denti e lesioni. Si ri-
schia anche d i d anne ggiare il moto-
re o il g ruppo trasmissione.
HAU64150
Punti di cambio marce consi gliati
La tabella che segue illustra i punti di cam-
bio marce consigliati durante l’accelerazio-
ne e la decelerazione.
HAU16811
Consig li per ridurre il consumo
d el carburanteIl consumo di carburante dipende in gran
parte dallo stile di guida. I seguenti consigli
possono aiutare a ridurre il consumo di car-
burante:
Salire di marcia in progressione rapida
ed evitare regimi di rotazione elevati
del motore durante l’accelerazione.
Non accelerare il motore mentre si
scalano le marce ed evitare regimi di
rotazione elevati quando non c’è cari-
co sul motore.
Spegnere il motore invece di lasciarlo
al minimo per lunghi periodi di tempo
(per es. negli ingorghi di traffico, ai se-
mafori o ai passaggi a livello).
HAU16842
RodaggioNon c’è un periodo più importante nella vita
del motore di quello tra 0 e 1600 km
(1000 mi). Per questo motivo, leggere at-
tentamente quanto segue.
Dato che il motore è nuovo, non sottoporlo
a sforzi eccessivi per i primi 1600 km
(1000 mi). Le varie parti del motore si usu-
rano e si adattano reciprocamente creando
i giochi di funzionamento corretti. Durante
questo periodo si deve evitare di guidare a
lungo a tutto gas o qualsiasi altra condizio-
ne che possa provocare il surriscaldamen-
to del motore.
HAU63170
0–1000 km (0–600 mi)
Evitare il funzionamento prolungato supe-
riore a 5600 giri/min. ATTENZIONE: Dopo
1000 km (600 mi) di funzionamento, si
d eve cambiare l’olio motore e sostituire
la cartuccia o l’elemento filtro olio.[HCA10303]1000–1600 km (600–1000 mi)
Evitare il funzionamento prolungato supe-
riore a 6800 giri/min.
Punti
di cambio alla marcia
superiore: 1a → 2a: 20 km/h (12 mph)
2a → 3a: 30 km/h (19 mph)
3a → 4a: 40 km/h (25 mph)
4a → 5a: 50 km/h (31 mph)
5a → 6a: 60 km/h (37 mph)
Punti di cambio alla marcia
inferiore: 6a → 5a: 45 km/h (28 mph)
5a → 4a: 35 km/h (22 mph)
4a → 3a: 25 km/h (16 mph)
U2PPH2H0.book Page 4 Tuesday, June 9, 2015 1:40 PM
