YAMAHA TRACER 900 2017 Manuale de Empleo (in Spanish)

Mantenimiento y ajustes periódicos6-20
1
2
3
4
567
8
9
10
11
12
ADVERTENCIA
SWA10902

Los neumáticos delantero y trasero
deben ser de la misma marca y di-
seño; de lo contrario, las caracterís-
ticas de manejabilidad de la
motocicleta pueden ser diferentes,
lo que podría ocasionar un acciden-
te.

Verifique siempre que los tapones
de las válvulas estén bien coloca-
dos a fin de evitar fugas de aire.

Utilice únicamente los tapones y
núcleos de válvula relacionados a
continuación a fin de evitar que los
neumáticos se desinflen durante lamarcha a alta velocidad.
Después de realizar pruebas exhaustivas,
Yamaha solamente ha aprobado para este
modelo los neumáticos que se relacionan a
continuación.
ADVERTENCIA
SWA10601
Esta motocicleta está equipada con neu-
máticos para velocidades muy altas.
Para aprovechar al máximo estos neu-
máticos, tome nota de los puntos si-
guientes.
Utilice únicamente los neumáticos
de recambio especificados. Otros
neumáticos pueden presentar el
riesgo de que se produzca un re-
ventón a velocidades muy altas.

Hasta que no hayan sido “roda-
dos”, la adherencia de los neumáti-
cos nuevos puede ser
relativamente baja sobre ciertas su- perficies. Por lo tanto, después de
montar un neumático nuevo, antes
de conducir a velocidades muy al-
tas es aconsejable practicar una
conducción moderada con veloci-
dades de aproximadamente 100 km
(60 mi).

Antes de conducir a velocidad alta
es necesario que los neumáticos se
hayan calentado.

Ajuste siempre la presión de aire de
los neumáticos en función de lascondiciones de utilización.
Neumático delantero:
Tamaño:120/70ZR17 M/C (58W)
Marca/modelo:
DUNLOP/D222F
Neumático trasero: Tamaño:
180/55ZR17 M/C (73W)
Marca/modelo: DUNLOP/D222
DELANTERO y TRASERO: Válvula de aire del neumático:TR412
Núcleo de la válvula: #9100 (original)
2PP-9-S3.book 20 ページ ２０１６年９月９日　金曜日　午後２時４９分

Mantenimiento y ajustes periódicos
6-21
1
2
3
4
56
7
8
9
10
11
12
SAU21963
Llantas de aleaciónPara asegurar unas prestaciones óptimas,
la durabilidad y el funcionamiento seguro
del vehículo, tome nota de los puntos si-
guientes relativos a las ruedas especifica-
das.
Antes de cada utilización debe com-
probar si las llantas de las ruedas pre-
sentan grietas, dobladuras,
deformación u otros daños. Si observa
algún daño, haga cambiar la rueda en
un concesionario Yamaha. No intente
realizar ni la má s mínima reparación
en una rueda. Una rueda deformada o
agrietada debe sustituirse.

La rueda se debe equilibrar siempre
que se haya cambiado la llanta o el
neumático. Una rueda no equilibrada
puede reducir las prestaciones, limitar
la manejabilidad y reducir la vida útil
del neumático.
SAU22083
Ajuste del juego libre de la
maneta de embragueMida el juego de la maneta de embrague
como se muestra.
Compruebe periódicamente el juego libre
de la maneta de embrague y, de ser nece-
sario, ajústelo del modo siguiente.
Para incrementar el juego libre de la mane-
ta de embrague, gire el perno de ajuste en
la dirección (a). Para reducir el juego libre
de la maneta de embrague gire el perno de
ajuste en la dirección (b).
NOTASi con el procedimi ento descrito no consi-
gue obtener el juego libre especificado o si
el embrague no funciona correctamente,
haga revisar el mecanismo interno del em-brague en un concesionario Yamaha.
1. Perno de ajuste del juego libre de la maneta de embrague
2. Juego libre de la maneta de embragueJuego de la maneta de embrague: 10.0–15.0 mm (0.39–0.59 in)
2 1
(b)(a)
2PP-9-S3.book 21 ページ ２０１６年９月９日　金曜日　午後２時４９分

Mantenimiento y ajustes periódicos6-22
1
2
3
4
567
8
9
10
11
12
SAU37914

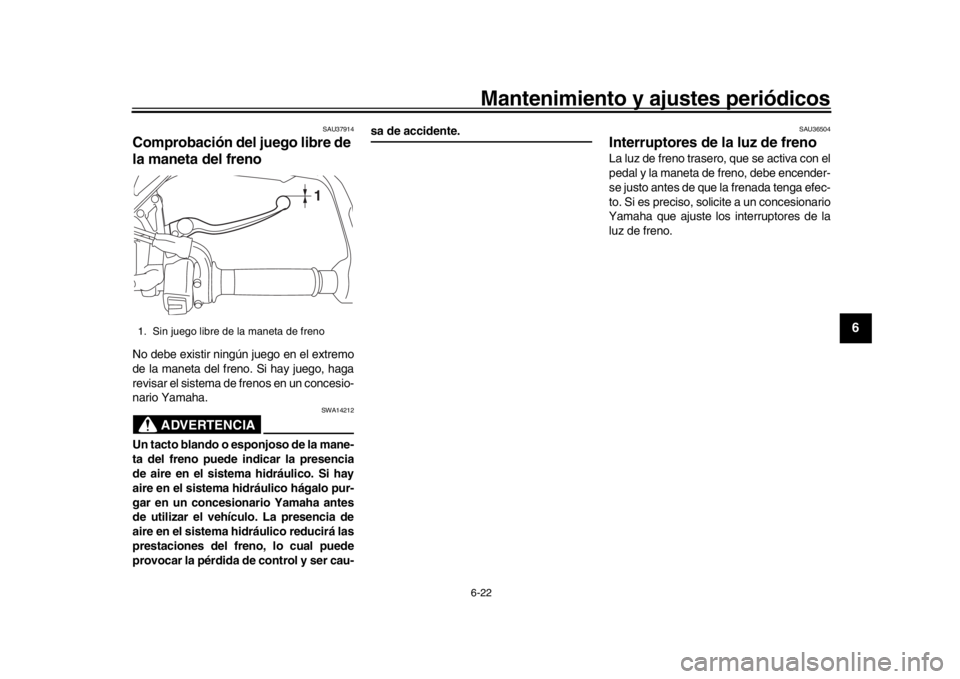

Comprobación del juego libre de
la maneta del frenoNo debe existir ningún juego en el extremo
de la maneta del freno. Si hay juego, haga
revisar el sistema de frenos en un concesio-
nario Yamaha.
ADVERTENCIA
SWA14212
Un tacto blando o esponjoso de la mane-
ta del freno puede indicar la presencia
de aire en el sistema hidráulico. Si hay
aire en el sistema hidráulico hágalo pur-
gar en un concesionario Yamaha antes
de utilizar el vehículo. La presencia de
aire en el sistema hidráulico reducirá las
prestaciones del freno, lo cual puede
provocar la pérdida de control y ser cau-
sa de accidente.
SAU36504

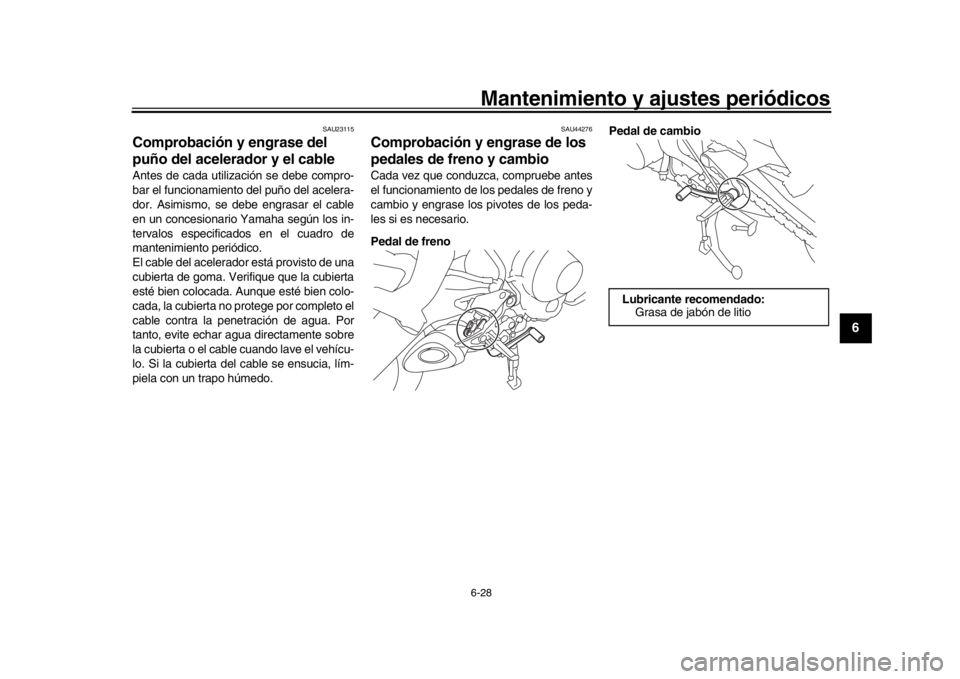

Interruptores de la luz de frenoLa luz de freno trasero, que se activa con el
pedal y la maneta de freno, debe encender-
se justo antes de que la frenada tenga efec-
to. Si es preciso, so licite a un concesionario
Yamaha que ajuste los interruptores de la
luz de freno.
1. Sin juego libre de la maneta de freno
1
2PP-9-S3.book 22 ページ ２０１６年９月９日　金曜日　午後２時４９分

Mantenimiento y ajustes periódicos
6-23
1
2
3
4
56
7
8
9
10
11
12
SAU22393

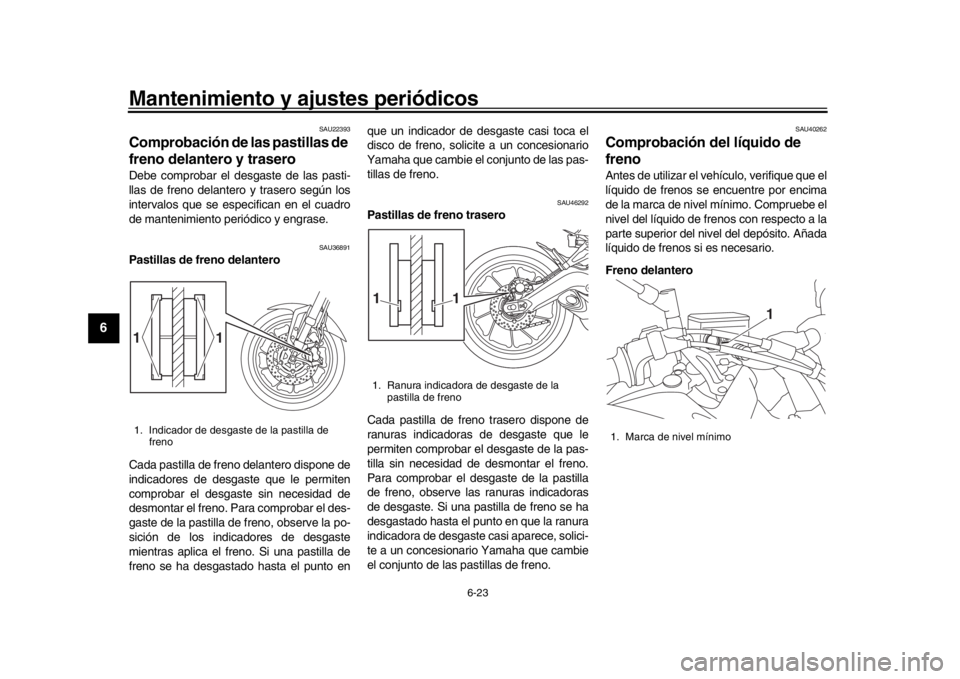

Comprobación de las pastillas de
freno delantero y traseroDebe comprobar el desgaste de las pasti-
llas de freno delantero y trasero según los
intervalos que se especifican en el cuadro
de mantenimiento periódico y engrase.
SAU36891
Pastillas de freno delantero
Cada pastilla de freno delantero dispone de
indicadores de desgaste que le permiten
comprobar el desgaste sin necesidad de
desmontar el freno. Para comprobar el des-
gaste de la pastilla de fr eno, observe la po-
sición de los indicadores de desgaste
mientras aplica el freno. Si una pastilla de
freno se ha desgastado hasta el punto en que un indicador de desgaste casi toca el
disco de freno, solicite a un concesionario
Yamaha que cambie el conjunto de las pas-
tillas de freno.
SAU46292
Pastillas de freno trasero
Cada pastilla de freno trasero dispone de
ranuras indicadoras de desgaste que le
permiten comprobar el desgaste de la pas-
tilla sin necesidad de desmontar el freno.
Para comprobar el desgaste de la pastilla
de freno, observe las ranuras indicadoras
de desgaste. Si una pastilla de freno se ha
desgastado hasta el punto en que la ranura
indicadora de desgaste casi aparece, solici-
te a un concesionario Yamaha que cambie
el conjunto de las pastillas de freno.
SAU40262
Comprobación del líquido de
frenoAntes de utilizar el vehículo, verifique que el
líquido de frenos se encuentre por encima
de la marca de nivel mínimo. Compruebe el
nivel del líquido de frenos con respecto a la
parte superior del nivel del depósito. Añada
líquido de frenos si es necesario.
Freno delantero
1. Indicador de desgaste de la pastilla de
freno
1
1
1. Ranura indicadora de desgaste de la pastilla de freno
1
1
1. Marca de nivel mínimo
1
2PP-9-S3.book 23 ページ ２０１６年９月９日　金曜日　午後２時４９分

Mantenimiento y ajustes periódicos6-24
1
2
3
4
567
8
9
10
11
12

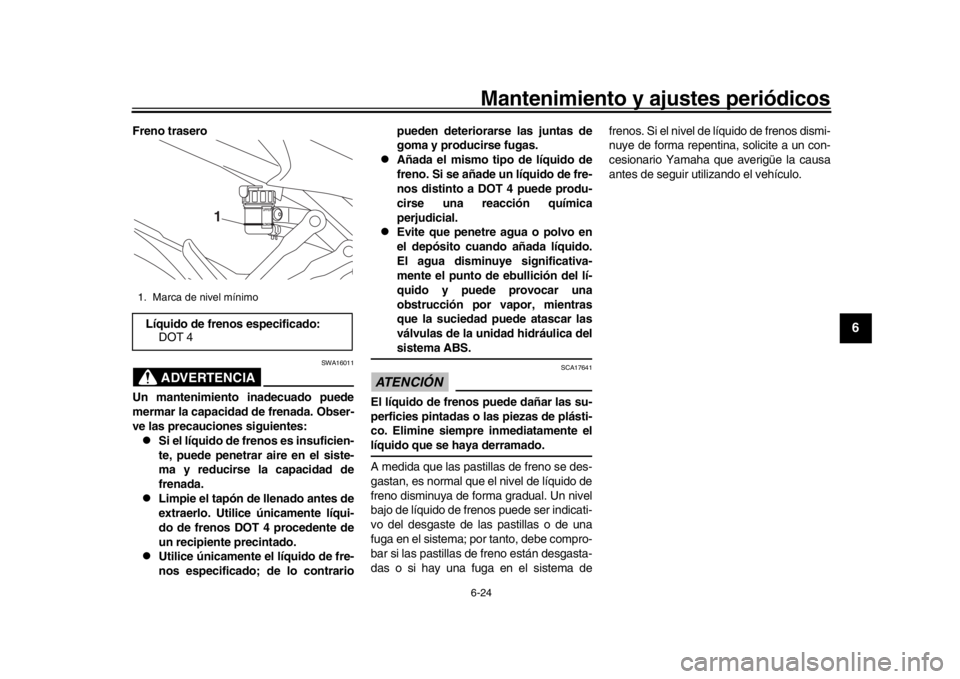

Freno trasero
ADVERTENCIA
SWA16011
Un mantenimiento inadecuado puede
mermar la capacidad de frenada. Obser-
ve las precauciones siguientes:
Si el líquido de frenos es insuficien-
te, puede penetrar aire en el siste-
ma y reducirse la capacidad de
frenada.

Limpie el tapón de llenado antes de
extraerlo. Utilice únicamente líqui-
do de frenos DOT 4 procedente de
un recipiente precintado.

Utilice únicamente el líquido de fre-
nos especificado; de lo contrario pueden deteriorarse las juntas de
goma y producirse fugas.

Añada el mismo tipo de líquido de
freno. Si se añade un líquido de fre-
nos distinto a DOT 4 puede produ-
cirse una reacción química
perjudicial.

Evite que penetre agua o polvo en
el depósito cuando añada líquido.
El agua disminuye significativa-
mente el punto de ebullición del lí-
quido y puede provocar una
obstrucción por vapor, mientras
que la suciedad puede atascar las
válvulas de la unidad hidráulica delsistema ABS.
ATENCIÓN
SCA17641
El líquido de frenos puede dañar las su-
perficies pintadas o las piezas de plásti-
co. Elimine siempre inmediatamente ellíquido que se haya derramado.
A medida que las pastillas de freno se des-
gastan, es normal que el nivel de líquido de
freno disminuya de forma gradual. Un nivel
bajo de líquido de frenos puede ser indicati-
vo del desgaste de las pastillas o de una
fuga en el sistema; por tanto, debe compro-
bar si las pastillas de freno están desgasta-
das o si hay una fuga en el sistema de
frenos. Si el nivel de líquido de frenos dismi-
nuye de forma repentina, solicite a un con-
cesionario Yamaha que averigüe la causa
antes de seguir utilizando el vehículo.
1. Marca de nivel mínimoLíquido de frenos especificado:
DOT 4
1
2PP-9-S3.book 24 ページ ２０１６年９月９日　金曜日　午後２時４９分

Mantenimiento y ajustes periódicos
6-25
1
2
3
4
56
7
8
9
10
11
12
SAU22733
Cambio del líquido de frenosSolicite a un concesionario Yamaha que
cambie el líquido de freno según los interva-
los que se especifican en el cuadro de man-
tenimiento periódico y engrase. Además, se
deben cambiar las juntas de aceite de las
bombas y las pinzas de freno, así como los
tubos de freno, según los intervalos indica-
dos a continuación o siempre que estén da-
ñados o presenten fugas.
Juntas de estanqueidad: cambiar
cada dos años.

Tubos de freno: cambiar cada cuatro
años.
SAU22762

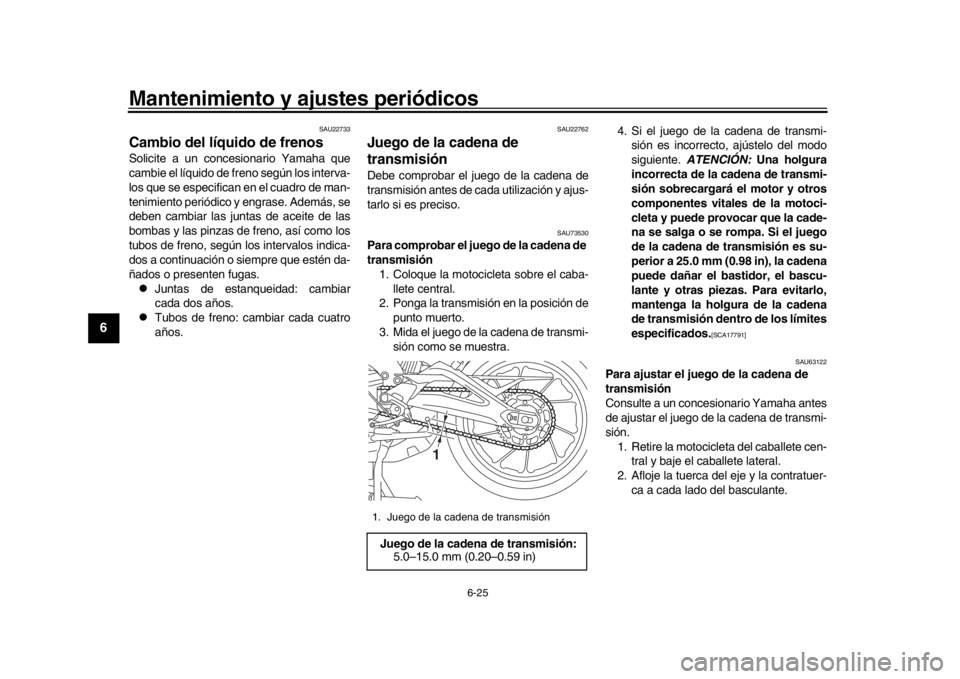

Juego de la cadena de
transmisiónDebe comprobar el juego de la cadena de
transmisión antes de c ada utilización y ajus-
tarlo si es preciso.
SAU73530
Para comprobar el juego de la cadena de
transmisión
1. Coloque la motocicleta sobre el caba- llete central.
2. Ponga la transmisión en la posición de
punto muerto.
3. Mida el juego de la cadena de transmi- sión como se muestra. 4. Si el juego de la cadena de transmi-
sión es incorrecto, ajústelo del modo
siguiente. ATENCIÓN: Una holgura
incorrecta de la cadena de transmi-
sión sobrecargará el motor y otros
componentes vitales de la motoci-
cleta y puede provocar que la cade-
na se salga o se rompa. Si el juego
de la cadena de transmisión es su-
perior a 25.0 mm (0.98 in), la cadena
puede dañar el bastidor, el bascu-
lante y otras piezas. Para evitarlo,
mantenga la holgura de la cadena
de transmisión dentro de los límites
especificados.
[SCA17791]
SAU63122
Para ajustar el juego de la cadena de
transmisión
Consulte a un concesionario Yamaha antes
de ajustar el juego de la cadena de transmi-
sión.1. Retire la motocicleta del caballete cen- tral y baje el caballete lateral.
2. Afloje la tuerca del eje y la contratuer- ca a cada lado del basculante.
1. Juego de la cadena de transmisiónJuego de la cadena de transmisión:5.0–15.0 mm (0.20–0.59 in)
1
2PP-9-S3.book 25 ページ ２０１６年９月９日　金曜日　午後２時４９分

Mantenimiento y ajustes periódicos6-26
1
2
3
4
567
8
9
10
11
12
3. Coloque la motocicleta sobre el caba- llete central.

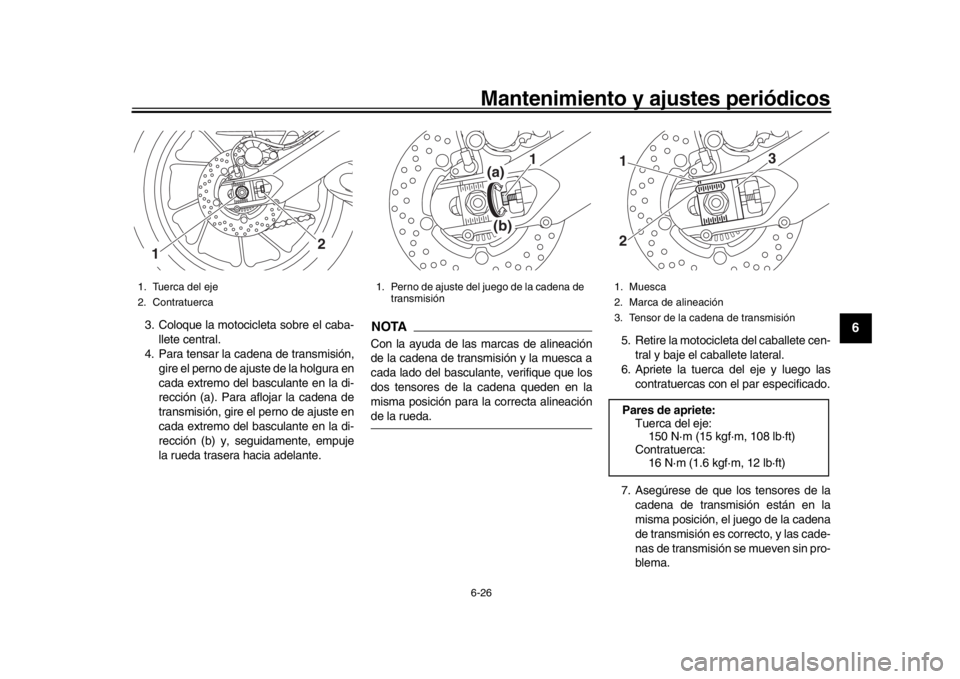

4. Para tensar la cadena de transmisión, gire el perno de ajuste de la holgura en
cada extremo del basculante en la di-
rección (a). Para aflojar la cadena de
transmisión, gire el perno de ajuste en
cada extremo del basculante en la di-
rección (b) y, seguidamente, empuje
la rueda trasera hacia adelante.
NOTACon la ayuda de las marcas de alineación
de la cadena de transmisión y la muesca a
cada lado del basculante, verifique que los
dos tensores de la cadena queden en la
misma posición para la correcta alineaciónde la rueda. 5. Retire la motocicleta del caballete cen-
tral y baje el caballete lateral.
6. Apriete la tuerca del eje y luego las contratuercas con el par especificado.
7. Asegúrese de que los tensores de la cadena de transmisión están en la
misma posición, el juego de la cadena
de transmisión es correcto, y las cade-
nas de transmisión se mueven sin pro-
blema.
1. Tuerca del eje
2. Contratuerca
2
1
1. Perno de ajuste del juego de la cadena de transmisión
(a)(b)
1
1. Muesca
2. Marca de alineación
3. Tensor de la cadena de transmisiónPares de apriete:Tuerca del eje:
150 N·m (15 kgf·m, 108 lb·ft)
Contratuerca: 16 N·m (1.6 kgf·m, 12 lb·ft)
3
12
2PP-9-S3.book 26 ページ ２０１６年９月９日　金曜日　午後２時４９分

Mantenimiento y ajustes periódicos
6-27
1
2
3
4
56
7
8
9
10
11
12
SAU23026
Limpieza y engrase de la cadena
de transmisiónLa cadena de transmisión debe limpiarse y
engrasarse según los intervalos especifica-
dos en el cuadro de mantenimiento periódi-
co y engrase, ya que de lo contrario se
desgastará rápidament e, especialmente si
hay mucha humedad o polvo en el ambien-
te. Realice el mantenimiento de la cadena
de transmisión del modo siguiente.ATENCIÓN
SCA10584
La cadena de transmisión se debe en-
grasar después de lavar la motocicleta outilizarla bajo lluvia o en zonas mojadas.
1. Limpie la cadena de transmisión con queroseno y un cepillo blando peque-
ño. ATENCIÓN: Para evitar que las
juntas tóricas se estropeen, no lim-
pie la cadena de transmisión con
limpiadores de vapor, de alta pre-
sión o disolventes inadecua-
dos.
[SCA11122]
2. Seque la cadena de transmisión.
3. Engrase bien la cadena de transmi- sión con un lubricante especial para
juntas tóricas. ATENCIÓN: No utilice
para la cadena de transmisión
aceite de motor ni ningún otro lubri-
cante, ya que pueden contener sus- tancias potencialmente dañinas
para las juntas tóricas.
[SCA11112]
SAU23098
Comprobación y engrase de los
cablesAntes de cada utilización debe comprobar
el funcionamiento y el estado de todos los
cables de control, así como engrasar los ca-
bles y sus extremos si
es necesario. Si un
cable está dañado o no se mueve con sua-
vidad, hágalo revisar o cambiar por un con-
cesionario Yamaha. ADVERTENCIA! Si se
daña el alojamiento exterior de los ca-
bles, es posible que se origine óxido en
el interior y que se causen interferencias
con el movimiento del cable. Cambie los
cables dañados lo antes posible para
evitar situaciones que no sean segu-
ras.
[SWA10712]Lubricante recomendado: Lubricante para cables de Yamaha o
cualquier otro lubricante adecuado
2PP-9-S3.book 27 ページ ２０１６年９月９日　金曜日　午後２時４９分

Mantenimiento y ajustes periódicos6-28
1
2
3
4
567
8
9
10
11
12
SAU23115
Comprobación y engrase del
puño del acelerador y el cableAntes de cada utilización se debe compro-
bar el funcionamiento del puño del acelera-
dor. Asimismo, se debe engrasar el cable
en un concesionario Yamaha según los in-
tervalos especific ados en el cuadro de
mantenimiento periódico.
El cable del acelerador está provisto de una
cubierta de goma. Verifique que la cubierta
esté bien colocada. Aunque esté bien colo-
cada, la cubierta no protege por completo el
cable contra la penetración de agua. Por
tanto, evite echar agua directamente sobre
la cubierta o el cable cuando lave el vehícu-
lo. Si la cubierta del cable se ensucia, lím-
piela con un trapo húmedo.
SAU44276
Comprobación y engrase de los
pedales de freno y cambioCada vez que conduzca, compruebe antes
el funcionamiento de los pedales de freno y
cambio y engrase los pivotes de los peda-
les si es necesario.
Pedal de freno Pedal de cambio
Lubricante recomendado:
Grasa de jabón de litio
2PP-9-S3.book 28 ページ ２０１６年９月９日　金曜日　午後２時４９分

Mantenimiento y ajustes periódicos
6-29
1
2
3
4
56
7
8
9
10
11
12

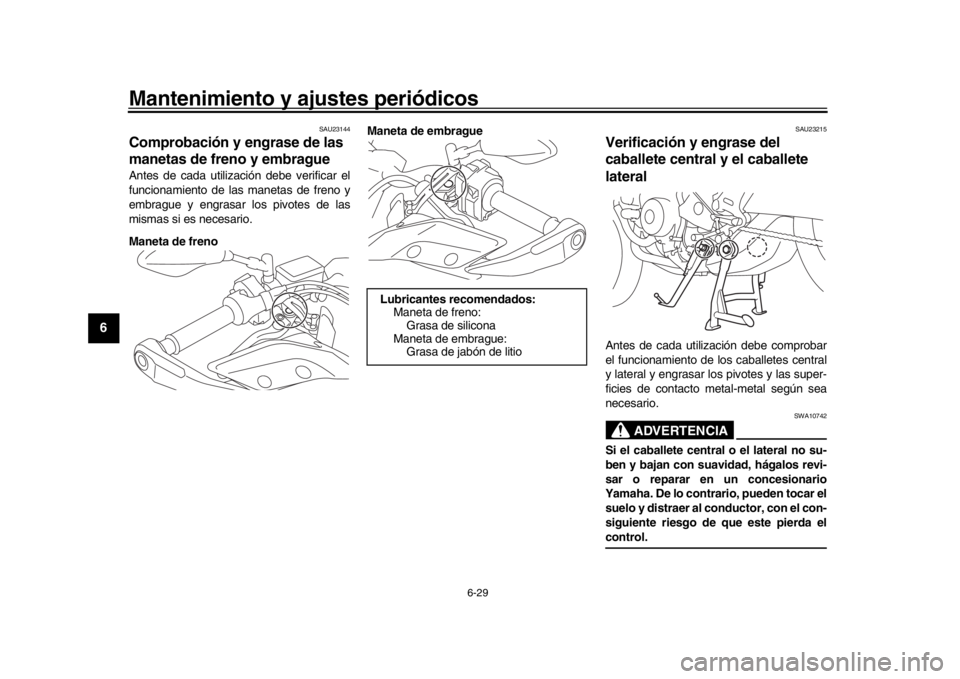

SAU23144
Comprobación y engrase de las
manetas de freno y embragueAntes de cada utilización debe verificar el
funcionamiento de las manetas de freno y
embrague y engrasar los pivotes de las
mismas si es necesario.
Maneta de freno Maneta de embrague
SAU23215
Verificación y engrase del
caballete central y el caballete
lateralAntes de cada utilización debe comprobar
el funcionamiento de los caballetes central
y lateral y engrasar los pivotes y las super-
ficies de contacto metal-metal según sea
necesario.
ADVERTENCIA
SWA10742
Si el caballete central o el lateral no su-
ben y bajan con suavidad, hágalos revi-
sar o reparar en un concesionario
Yamaha. De lo contrario, pueden tocar el
suelo y distraer al conductor, con el con-
siguiente riesgo de que este pierda elcontrol.
Lubricantes recomendados:
Maneta de freno:Grasa de silicona
Maneta de embrague:
Grasa de jabón de litio
2PP-9-S3.book 29 ページ ２０１６年９月９日　金曜日　午後２時４９分
