YAMAHA TRACER 900 2017 Manuale duso (in Italian)
Manufacturer: YAMAHA, Model Year: 2017, Model line: TRACER 900, Model: YAMAHA TRACER 900 2017Pages: 114, PDF Dimensioni: 5.36 MB
Page 1 of 114
q Leggere attentamente questo manuale prima di utilizzare
questo veicolo.
USO E MANUTENZIONE
2PP-28199-H3
MT09TRA
2PP-9-H3_Euro_H_Hyoshi.indd 12016/09/14 14:34:36
Page 2 of 114
HAU70071
Leggere attentamente questo manuale prima di utilizzare questo veicolo. Questo manuale dovrebbe accompa-
gnare il veicolo se viene venduto.
Data di emissione:
Firma della persona responsabile: 28 aprile 2016
Prodotto: IMMOBILIZZATORE
Modello: 1RC-00
Fornito da
YAMAHA MOTOR ELECTRONICS
CO.,LTD.
1450-6 Mori, Mori-machi Shuchi-gun
Shizuoka 437-0292 Giappone
EN 60950-1: 2006 + Amd.11:2009 + Amd.1:2010 +
Amd.12: 2011 + Amd.2:2013
EN 62479: 2010
Hiroshi Kamiiizaka
DIRETTORE GENERALE
DIV. ASSICURAZIONE QUALITÀ 97/24/CE del 17/06/1997
EN 300 330-1 V1.8.1
EN 300 330-2 V1.6.1Dossier tecnico di fabbricazione conservato daYAMAHA MOTOR ELECTRONICS
CO.,LTD.
1450-6 Mori, Mori-machi Shuchi-gun
Shizuoka 437-0292 Giappone
Direttiva R&TTE
(articolo 3.1(a) Sicurezza)
Direttiva R&TTE
(articolo 3.1(b) CEM)
Direttiva R&TTE
(articolo 3.2 Spettro)

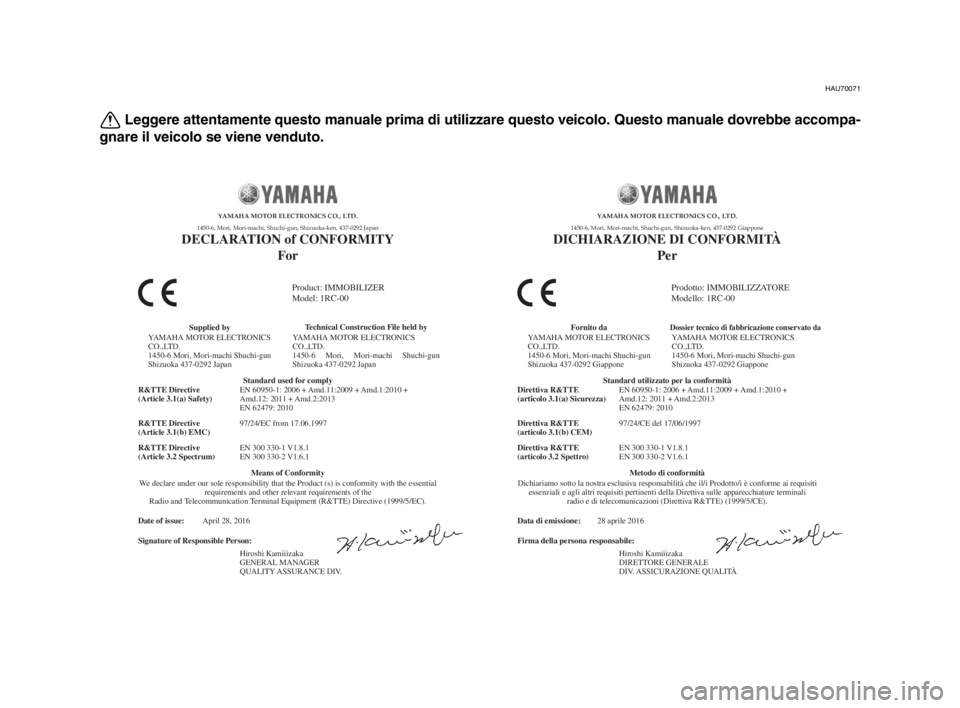

DICHIARAZIONE DI CONFORMITÀ Per
YAMAHA MOTOR ELECTRONICS CO., LTD.1450-6, Mori, Mori-machi, Shuchi-gun, Shizuoka-ken, 437-0292 Giappone
Standard utilizzato per la conformità
Metodo di conformità
Dichiariamo sotto la nostra esclusiva responsabilità che il/i Prodotto/i è conforme ai requisiti essenziali e agli altri requisiti pertinenti della Direttiva sulle apparecchiature terminali radio e di telecomunicazioni (Direttiva R&TTE) (1999/5/CE).
Date of issue:
Signature of Responsible Person: April 28, 2016
Product: IMMOBILIZER
Model: 1RC-00
Supplied by
YAMAHA MOTOR ELECTRONICS
CO.,LTD.
1450-6 Mori, Mori-machi Shuchi-gun
Shizuoka 437-0292 Japan
EN 60950-1: 2006 + Amd.11:2009 + Amd.1:2010 +
Amd.12: 2011 + Amd.2:2013
EN 62479: 2010
Hiroshi Kamiiizaka
GENERAL MANAGER
QUALITY ASSURANCE DIV. 97/24/EC from 17.06.1997
EN 300 330-1 V1.8.1
EN 300 330-2 V1.6.1
Technical Construction File held by
YAMAHA MOTOR ELECTRONICS
CO.,LTD.
1450-6 Mori, Mori-machi Shuchi-gun
Shizuoka 437-0292 Japan
R&TTE Directive
(Article 3.1(a) Safety)
R&TTE Directive
(Article 3.1(b) EMC)
R&TTE Directive
(Article 3.2 Spectrum)
DECLARATION of CONFORMITY For
YAMAHA MOTOR ELECTRONICS CO., LTD.1450-6, Mori, Mori-machi, Shuchi-gun, Shizuoka-ken, 437-0292 Japan
Standard used for comply
Means of Conformity
We declare under our sole responsibility that the Product (s) is confor\
mity with the essential requirements and other relevant requirements of the
Radio and Telecommunication Terminal Equipment (R&TTE) Directive (1999/5/EC).
2PP-9-H3_Euro_H_Hyoshi.indd 22016/09/14 14:34:36
Page 3 of 114
Introduzione
HAU10103
Benvenuti nel mondo delle moto Yamaha!
Con l’acquisto del MT09TRA, potrete avvalervi della vasta esperienza Yamaha e delle tecnologie più avanzate profuse nella proge ttazione
e nella costruzione di prodotti di alto livello qualitativo ch e hanno valso a Yamaha la sua reputazione di assoluta affidabilit à.
Leggete questo manuale senza fretta e da cima a fondo. Potrete goder vi tutti i vantaggi che il vostro MT09TRA offre. Il Libretto uso e ma-
nutenzione non fornisce solo istruzioni sul funzionamento, la veri fica e la manutenzione del vostro motociclo, ma indica anche come sal-
vaguardare sé stessi e gli altri evitando problemi e il rischio di lesioni.
Inoltre i numerosi consigli contenuti in questo libretto aiutano a mantenere il motociclo nelle migliori condizioni possibili. Se una volta letto
il manuale, aveste ulteriori quesiti da porre, non esit ate a rivolgervi al vostro concessionario Yamaha.
Il team della Yamaha vi augura una lunga guida sicura e piacevole. Ricordate sempre di anteporre la sicurezza ad ogni altra cosa.
La Yamaha è alla continua ricerca di soluzioni avanzate da utilizzare nella progettazione e nel costante miglioramento della qu alità del
prodotto. In conseguenza di ciò, sebbene questo manuale contenga sul veicolo le informazioni più aggiornate, disponibili alla data della
sua pubblicazione, è possibile che capiti di rilevare delle lievi difformità tra il motociclo e quanto descritto nel manuale. I n caso di altre que-
stioni in merito al presente manuale, consultare un concessionario Yamaha.
AVVERTENZA
HWA10032
Si prega di leggere questo librett o per intero e attentamente prima di utilizzare questo motociclo.
2PP-9-H3.book 1 ページ 2016年9月12日 月曜日 午前9時21分
Page 4 of 114
Informazioni importanti nel libretto uso e manutenzione
HAU10134
Le informazioni particolarmente importanti sono evidenziate dai seguenti richiami:
*Il prodotto e le specif iche sono soggetti a modi fiche senza preavviso.
Questo è il simbolo di perico
lo. Viene utilizzato per richiamare l’attenzione sui rischi
potenziali di infortuni. Osservare tutti i mess aggi di sicurezza che seguono questo simbolo
per evitare infortuni o il decesso.
Un’AVVERTENZA indica una situazio ne pericolosa che, se non evitata, potrebbe provocare il
decesso o infortuni gravi.
Un richiamo di ATTENZIONE indica specia li precauzioni da prendersi per evitare di
danneggiare il veicolo o altre cose.
Una NOTA contiene informazioni importanti che fa cilitano o che rendono più chiare le procedure.
AVVERTENZA
ATTENZIONENOTA
2PP-9-H3.book 1 ページ 2016年9月12日 月曜日 午前9時21分
Page 5 of 114
Informazioni importanti nel libretto uso e manutenzione
HAU10201
MT09TRA
USO E MANUTENZIONE
©2016 della Yamaha Motor Co., Ltd.
1a edizione, Agosto 2016
Tutti i diritti sono riservati.
È vietata espressamente la ristampa o l’uso
non autorizzato
senza il permesso scritto della Yamaha Motor Co., Ltd.
Stampato in Giappone.
2PP-9-H3.book 2 ページ 2016年9月12日 月曜日 午前9時21分
Page 6 of 114
IndiceInformazioni di sicurezza................. 1-1
Descrizione ........................................ 2-1
Vista da sinistra ............................... 2-1
Vista da destra................................. 2-2
Comandi e strumentazione.............. 2-3
Strumento e funzioni di controllo .... 3-1
Sistema immobilizzatore.................. 3-1
Blocchetto accensione/ bloccasterzo ................................. 3-2
Spie di segnalazione e di avvertimento................................. 3-3
Strumento multifunzione .................. 3-5
D-mode (modalità di guida) ........... 3-17
Interruttori manubrio ... ................... 3-17
Leva frizione .................................. 3-19
Pedale cambio ............................... 3-19
Leva freno...................................... 3-20
Pedale freno .................................. 3-20
ABS ............................................... 3-20
Sistema di controllo della trazione ...................................... 3-21
Tappo serbatoio carburante .......... 3-23
Carburante..................................... 3-24
Tubo di troppopieno del serbatoio carburante .................................. 3-26
Convertitore catalitico .................... 3-26
Selle............................................... 3-27
Regolazione dell’altezza della sella pilota .................................. 3-28 Portacasco .................................... 3-30
Vano portaoggetti ........
.................. 3-31
Parabrezza .................................... 3-31
Regolazione dei fasci luce ............ 3-32
Posizione del manubrio ................ 3-32
Regolazione della forcella ............. 3-32
Regolazione dell’assieme ammortizzatore .......................... 3-34
Attacchi cinghie portabagagli ........ 3-35
Cavalletto laterale .... ..................... 3-36
Sistema d’interruzione circuito
accensione................................. 3-36
Presa ausiliaria (CC) ..................... 3-38
Connettore ausiliario (CC)............. 3-38
Per la vostra sicurezza – controlli
prima dell’utilizzo ............................. 4-1
Utilizzo e punti importanti relativi
alla guida ........................................... 5-1
Avviare il motore ............................. 5-1
Cambi di marcia .............................. 5-2
Consigli per ridurre il consumo del carburante.................................... 5-3
Rodaggio ......................................... 5-3
Parcheggio ...................................... 5-4
Manutenzione e regolazione
periodiche ......................................... 6-1
Kit attrezzi ....................................... 6-2 Tabella di manutenzione periodica
per il sistema di controllo
emissioni ...................................... 6-3
Tabella manutenzione generale e lubrificazione ................................ 6-5
Rimozione e installazione del pannello ........................................ 6-9
Controllo delle candele .................. 6-10
Filtro a carboni attivi....................... 6-11
Olio motore e cartucci a filtro olio ... 6-11
Liquido refrigerante ........................ 6-14
Elemento filtrante ........................... 6-17
Controllo del regime del minimo .... 6-17
Controllo del gioco della
manopola acceleratore ............... 6-17
Gioco valvole ................................. 6-18
Pneumatici ..................................... 6-18
Ruote in lega.................................. 6-21
Regolazione del gioco della leva frizione ........................................ 6-21
Controllo del gioco della leva freno ........................................... 6-22
Interruttori luce stop ....................... 6-22
Controllo delle pastiglie del freno anteriore e posteriore ................. 6-23
Controllo del livello liquido freni ..... 6-23
Sostituzione del liquido freni .......... 6-25
Tensione della catena.................... 6-25
Pulizia e lubrificazione della catena di trasmissione................ 6-272PP-9-H3.book 1 ページ 2016年9月12日 月曜日 午前9時21分
Page 7 of 114
Indice
Controllo e lubrificazione dei cavi............................................. 6-27
Controllo e lubrificazione della manopola e del cavo
acceleratore ............................... 6-28
Controllo e lubrificazione dei pedali freno e cambio................. 6-28
Controllo e lubrificazione delle
leve freno e frizione.................... 6-29
Controllo e lubrificazione del cavalletto centrale e del
cavalletto laterale ... .................... 6-29
Lubrificazione dei perni del forcellone ................................... 6-30
Controllo della forcella ................... 6-30
Controllo dello sterzo..................... 6-31
Controllo dei cuscinetti ruote ......... 6-31
Batteria .......................................... 6-32
Sostituzione dei fusibili ............ ...... 6-33
Fari ................................................ 6-35
Luci di posizione anteriori .............. 6-36
Fanalino posteriore/stop ................ 6-36
Sostituzione della lampada
indicatore di direzi one ................ 6-36
Sostituzione della lampada luce
targa ........................................... 6-37
Ricerca ed eliminazione guasti ...... 6-38
Tabelle di ricerca ed eliminazione
guasti ......................................... 6-39 Pulizia e rimessaggio del
motociclo
.......................................... 7-1
Verniciatura opaca, prestare attenzione .................................... 7-1
Pulizia ............................................. 7-1
Rimessaggio .............................. ..... 7-3
Caratteristiche tecniche ................... 8-1
Informazioni per I consumatori ....... 9-1
Numeri d’identificazione .................. 9-1
Connettore diagnostica ................... 9-2
Registrazione dei dati del veicolo ... 9-2
Indice analitico ............................... 10-1
2PP-9-H3.book 2 ページ 2016年9月12日 月曜日 午前9時21分
Page 8 of 114
1-1
1
2
3
4
5
6
7
8
9
10
11
12
Informazioni di sicurezza
HAU1028B
Siate un propriet ario responsabile
Come proprietari del veicolo, siete respon-
sabili del funzionamento in sicurezza e cor-
retto del vostro motociclo.
I motocicli sono veicoli con due ruote in li-
nea.
Il loro utilizzo e funzionamento in sicurezza
dipendono dall’uso di tecniche di guida cor-
rette e dall’esperienza del conducente.
Ogni conducente deve essere a conoscen-
za dei seguenti requisiti prima di utilizzare
questo motociclo.
Il conducente deve:
Ricevere informazioni complete da
una fonte competente su tutti gli aspet-
ti del funzionamento del motociclo.
Rispettare le avvertenze e le istruzioni
di manutenzione in questo Libretto uso
e manutenzione.
Ricevere un addestram ento qualificato
nelle tecniche di guida corrette ed in si-
curezza.
Richiedere assistenz a tecnica profes-
sionale secondo quanto indicato in
questo Libretto uso e manutenzione e/
o reso necessario dalle condizioni
meccaniche.
Non utilizzare mai un motociclo senza essere stati addestrati o istruiti ade-
guatamente. Seguire un corso di ad-
destramento. I principianti dovrebbero
essere addestrati da un istruttore qua-
lificato. Contattare un concessionario
di motocicli autorizzato per informazio-
ni sui corsi di addestramento più vicini.
Guida in sicurezza
Eseguire i controlli prima dell’utilizzo ogni
volta che si usa il veicolo per essere certi
che sia in grado di funzionare in sicurezza.
La mancata esecuzione di un’ispezione o
manutenzione corretta del veicolo aumenta
la possibilità di incidenti o di danneggiamen-
ti del mezzo. Vedere pagina 4-1 per l’elenco
dei controlli prima dell’utilizzo.
Questo motociclo è stato progettato
per trasportare il conducente ed un
passeggero.
La causa prevalente di incidenti tra au-
tomobili e motocicli è che gli automobi-
listi non vedono o identificano i
motocicli nel traffico. Molti incidenti
sono stati provocat i da automobilisti
che non avevano visto il motociclo.
Quindi rendersi ben visibili sembra
aver un ottimo effetto riducente
dell’eventualità di questo tipo di inci-
denti. Pertanto:
Indossare un giubbotto con colori
brillanti.
Stare molto attenti nell’avvicina- mento e nell’attraversamento degli
incroci, luogo più frequente di inci-
denti per i motocicli.
Viaggiare dove gli altri utenti della
strada possano vede rvi. Evitare di
viaggiare nella zona d’ombra di un
altro veicolo.
Mai eseguire interventi di manuten- zione su un motociclo senza dispor-
re di conoscenze adeguate.
Contattare un concessionario di
motocicli autorizzato per ricevere in-
formazioni sulla manutenzione
base del motociclo. Alcuni interventi
di manutenzione possono essere
eseguiti solo da personale qualifica-
to.
Molti incidenti coinvolgono piloti ine-
sperti. Molti dei piloti coinvolti in inci-
denti non possiedono una patente di
guida motocicli valida.
Accertarsi di esse re qualificati, e
prestare il proprio motociclo soltan-
to a piloti esperti.
Essere consci delle proprie capacità e dei propri limiti. Restando nei pro-
pri limiti, ci si aiuta ad evitare inci-
2PP-9-H3.book 1 ページ 2016年9月12日 月曜日 午前9時21分
Page 9 of 114
1-2
Informazioni di sicurezza
12
3
4
5
6
7
8
9
10
11
12
denti.
Consigliamo di far pratica con il mo-
tociclo in zone dove non c’è traffico,
fino a quando non si sarà preso
completa confidenza con il motoci-
clo e tutti i suoi comandi.
Molti incidenti vengono provocati da
errori di manovra dei conducenti dei
motocicli. Un errore tipico è allargarsi
in curva a causa dell’eccessiva veloci-
tà o dell’inclinazione insufficiente ri-
spetto alla velocità di marcia.
Rispettare sempre i limiti di velocitàe non viaggiare mai più veloci di
quanto lo consentano le condizioni
della strada e del traffico.
Segnalare sempre i cambi di dire-
zione e di corsia. Accertarsi che gli
altri utenti della strada vi vedano.
La posizione del conducente e del
passeggero è important e per il control-
lo del mezzo.
Durante la marcia, per mantenere il
controllo del motociclo il conducen-
te deve tenere entrambe le mani sul
manubrio ed entrambi i piedi sui
poggiapiedi.
Il passeggero deve tenersi sempre
con entrambe le mani al conducen-
te, alla cinghia sella o alla maniglia,
se presente, e tenere entrambi i pie- di sui poggiapiedi passeggero. Non
trasportare mai un passeggero se
non è in grado di posizionare ferma-
mente entrambi i piedi sui poggia-
piedi passeggero.
Non guidare mai sotto l’influsso di al-
cool o droghe.
Questo motociclo è progettato esclusi-
vamente per l’utilizzo su strada. Non è
adatto per l’utilizzo fuori strada.
Accessori di sicurezza
La maggior parte dei decessi negli incidenti
di motocicli è dovuta a lesioni alla testa.
L’uso di un casco è il fattore più importante
nella prevenzione o nella riduzione di lesioni
alla testa.
Utilizzare sempre un casco omologa-
to.
Portare una visiera o occhiali. Il vento
sugli occhi non protetti potrebbe cau-
sare una riduzione della visibilità e ri-
tardare la percezione di un pericolo.
L’utilizzo di un giubbotto, stivali pesan-
ti, pantaloni, guanti ecc. è molto utile a
prevenire o ridurre abrasioni o lacera-
zioni.
Non indossare mai abiti svolazzanti,
potrebbero infilarsi nelle leve di co-
mando, nei poggiapiedi o nelle ruote e
provocare lesioni o incidenti.
Indossare sempre un vestiario
protettivo che copra le gambe, le cavi-
glie ed i piedi. Il motore o l’impianto di
scarico si scaldano molto durante o
dopo il funzionamento e possono pro-
vocare scottature.
Anche il passeggero deve rispettare le
precauzioni di cui sopra.
Evitare l’avvelenamento da monossido
di carbonio
Tutti i gas di scarico dei motori contengono
monossido di carbonio, un gas letale. L’in-
spirazione di monossido di carbonio può
provocare mal di testa, capogiri, sonnolen-
za, nausea, confusione, ed eventualmente
il decesso.
Il monossido di carbonio è un gas incolore,
inodore, insapore che può essere presente
anche se non si vedono i gas di scarico del
motore o non se ne sente l’odore. Livelli
mortali di monossido di carbonio possono
accumularsi rapidamente e possono so-
praffare rapidamente e impedire di salvarsi.
Inoltre, livelli mortali di monossido di carbo-
nio possono persistere per ore o giorni in
ambienti chiusi o scarsamente ventilati. Se
si percepiscono sintomi di avvelenamento
da monossido di carbonio, lasciare imme-
diatamente l’ambiente, andare all’aria fre-
sca e RICHIEDERE L’INTERVENTO DI UN
2PP-9-H3.book 2 ページ 2016年9月12日 月曜日 午前9時21分
Page 10 of 114
1-3
Informazioni di sicurezza
1
2
3
4
5
6
7
8
9
10
11
12
MEDICO.
Non far funzionare il motore al chiuso.
Anche se si cerca di dissipare i gas di
scarico del motore con ventilatori o
aprendo finestre e porte, il monossido
di carbonio può raggiungere rapida-
mente livelli pericolosi.
Non fare funzionare il motore in am-
bienti con scarsa ventilazione o par-
zialmente chiusi, come capannoni,
garage o tettoie per auto.
Non fare funzionare il motore all’aperto
dove i gas di scarico del motore posso-
no penetrare negli edifici circostanti at-
traverso aperture quali finestre e porte.
Carico
L’aggiunta di accessori o di carichi al moto-
ciclo può influire negativamente sulla stabi-
lità e l’uso, se cambia la distribuzione dei
pesi del motociclo. Per evitare possibili inci-
denti, l’aggiunta di carichi o accessori al mo-
tociclo va effettuata con estrema cautela.
Prestare la massima attenzione guidando
un motociclo a cui siano stati aggiunti cari-
chi o accessori. Di seguito, insieme alle in-
formazioni sugli accessori, vengono
elencate alcune indicazioni generali da ri-
spettare nel caso in cui si trasporti del carico
sul motociclo:
Il peso totale del conducente, del passeg- gero, degli accessori e del carico non deve
superare il limite massimo di carico.
L’uti-
lizzo di un veicolo sovraccarico può pro-
vocare incidenti.
Caricando il mezzo entro questi limiti, tene-
re presente quanto segue:
Tenere il peso del carico e degli acces-
sori il più basso ed il più vicino possibi-
le al motociclo. Fissare con cura gli
oggetti più pesanti il più vicino possibi-
le al centro del veicolo e accertarsi di
distribuire uniformemente il peso sui
due lati del motociclo per ridurre al mi-
nimo lo sbilanciamento o l’instabilità.
I carichi mobili possono provocare im-
provvisi sbilanciamenti. Accertarsi che
gli accessori ed il carico siano ben fis-
sati al motociclo, prima di avviarlo.
Controllare frequentemente i supporti
degli accessori ed i dispositivi di fis-
saggio dei carichi.
Regolare correttamente la sospen- sione in funzione del carico (solo
modelli con sospensioni regolabili),
e controllare le condizioni e la pres-
sione dei pneumatici.
Non attaccare al manubrio, alla for- cella o al parafango anteriore ogget- ti grandi o pesanti. Questi oggetti,
compresi carichi del genere dei sac-
chi a pelo, sacchi per effetti perso-
nali o tende, possono provocare
instabilità o ridurre la risposta dello
sterzo.
Questo veicolo non è progettato per
trainare un carrello o per essere col-
legato ad un sidecar.
Accessori originali Yamaha
La scelta degli accessori per il vostro veico-
lo è una decisione importante. Gli accessori
originali Yamaha, disponibili solo presso i
concessionari Yamaha, sono stati progetta-
ti, testati ed approvati da Yamaha per l’uti-
lizzo sul vostro veicolo.
Molte aziende che non hanno nessun rap-
porto commerciale con Yamaha producono
parti ed accessori op pure offrono altre mo-
difiche per i veicoli Yamaha. Yamaha non è
in grado di testare i prodotti realizzati da
queste aziende aftermarket. Pertanto
Yamaha non può approvare o consigliare
l’uso di accessori non venduti da Yamaha o
di modifiche non cons igliate specificata-
mente da Yamaha, anche se venduti ed in-
stallati da un concessionario Yamaha.
Parti, accessori e modifiche aftermarket
Mentre si possono trovare prodotti after-
Carico massimo:
180 kg (397 lb)
2PP-9-H3.book 3 ページ 2016年9月12日 月曜日 午前9時21分
