YAMAHA TRACER 900 2017 Manuale duso (in Italian)

1-4
Informazioni di sicurezza
12
3
4
5
6
7
8
9
10
11
12
market simili nel design e nella qualità agli
accessori originali Yamaha, ci sono alcuni
accessori o modifiche aftermarket inadatti
in quanto potrebbero comportare rischi po-
tenziali per la vostra sicurezza personale e
quella degli altri. L’installazione di prodotti
aftermarket o l’introduzione di altre modifi-
che al veicolo che ne cambino il design o le
caratteristiche di funzionamento possono
esporre voi stessi ed altri al rischio di infor-
tuni gravi o di morte. Sarete pertanto diret-
tamente responsabili degli infortuni
originatisi in relazione a cambiamenti ap-
portati al veicolo.
Per il montaggio di accessori, tenere ben
presenti le seguenti istruzioni in aggiunta a
quelle descritte al capitolo “Carico”.
Non installare mai accessori o traspor-
tare carichi che compromettano le pre-
stazioni del motociclo. Prima di
utilizzare gli accessori, controllateli ac-
curatamente per accertarsi che essi
non riducano in nessuna maniera la di-
stanza libera da terra e la distanza mi-
nima da terra nella marcia in curva,
non limitino la corsa delle sospensioni,
dello sterzo o il funzionamento dei co-
mandi, oppure oscurino le luci o i cata-
rifrangenti.
Gli accessori montati sul manubrio oppure nella zona della forcella pos- sono creare instabilità dovuta alla
distribuzione non uniforme dei pesi
o a modifiche dell’aerodinamica.
Montando accessori sul manubrio
oppure nella zona della forcella, te-
ner conto che devono essere il più
leggeri possibile ed essere comun-
que ridotti al minimo.
Accessori ingombranti o grandi pos- sono compromettere seriamente la
stabilità del motociclo a causa degli
effetti aerodinamici. Il vento potreb-
be tentare di sollevare il motociclo,
oppure il motociclo potrebbe diveni-
re instabile sotto l’azione di venti tra-
sversali. Questo genere di
accessori può provocare instabilità
anche quando si viene sorpassati o
nel sorpasso di veicoli di grandi di-
mensioni.
Determinati accessori possono spo- stare il conducente dalla propria po-
sizione normale di guida. Una
posizione impropria limita la libertà
di movimento del conducente e può
compromettere la capacità di con-
trollo del mezzo; pertanto, accessori
del genere sono sconsigliati.

L’aggiunta di accessori elettrici va ef-
fettuata con cautela. Se gli accessori
elettrici superano la capacità dell’im- pianto elettrico del motociclo, si po-
trebbe verificare un guasto, che
potrebbe causare u
na pericolosa per-
dita dell’illuminazione o della potenza
del motore.
Pneumatici e cerchi aftermarket
I pneumatici ed i cerchi forniti con il motoci-
clo sono stati progettati per essere all’altez-
za delle prestazioni del veicolo e per fornire
la migliore combinazione di manovrabilità,
potenza frenante e comfort. Pneumatici e
cerchi diversi da quelli forniti, o con dimen-
sioni e combinazioni diverse, possono es-
sere inappropriati. Vedere pagina 6-18 per
le specifiche dei pneumatici e maggiori in-
formazioni sul cambio dei pneumatici.
Trasporto del motociclo
Prima di trasportare il motociclo su un altro
veicolo, attenersi alle seguenti istruzioni.

Rimuovere dal motociclo tutti gli ogget-
ti non ancorati.

Controllare che il rubinetto della benzi-
na (se in dotazione) sia in posizione
“OFF” e che non vi siano perdite di car-
burante.

Orientare la ruota anteriore in posizio-
ne di marcia in linea retta sul rimorchio
o sul pianale dell’autocarro e bloccarla
opportunamente per impedirne lo spo-
2PP-9-H3.book 4 ページ ２０１６年９月１２日　月曜日　午前９時２１分

1-5
Informazioni di sicurezza
1
2
3
4
5
6
7
8
9
10
11
12
stamento.

Innestare una marcia (per i modelli con
cambio manuale).

Fissare il motociclo con apposite funi o
cinghie di ancoraggio in corrisponden-
za di componenti solidi del motociclo,
quali ad esempio il telaio o il triplo mor-
setto superiore della forcella anteriore
(e non ad esempio alle manopole del
manubrio, agli indicatori di direzione o
ad altri componenti che potrebbero
rompersi). Scegliere attentamente la
posizione di fissaggio delle cinghie per
evitare che queste ultime sfreghino
contro le parti verniciate durante il tra-
sporto.

La sospensione, se possibile, deve es-
sere parzialmente compressa, il modo
che il motociclo non sobbalzi eccessi-
vamente durante il trasporto.
2PP-9-H3.book 5 ページ ２０１６年９月１２日　月曜日　午前９時２１分

2-1
123
4
5
6
7
8
9
10
11
12
Descrizione
HAU10411

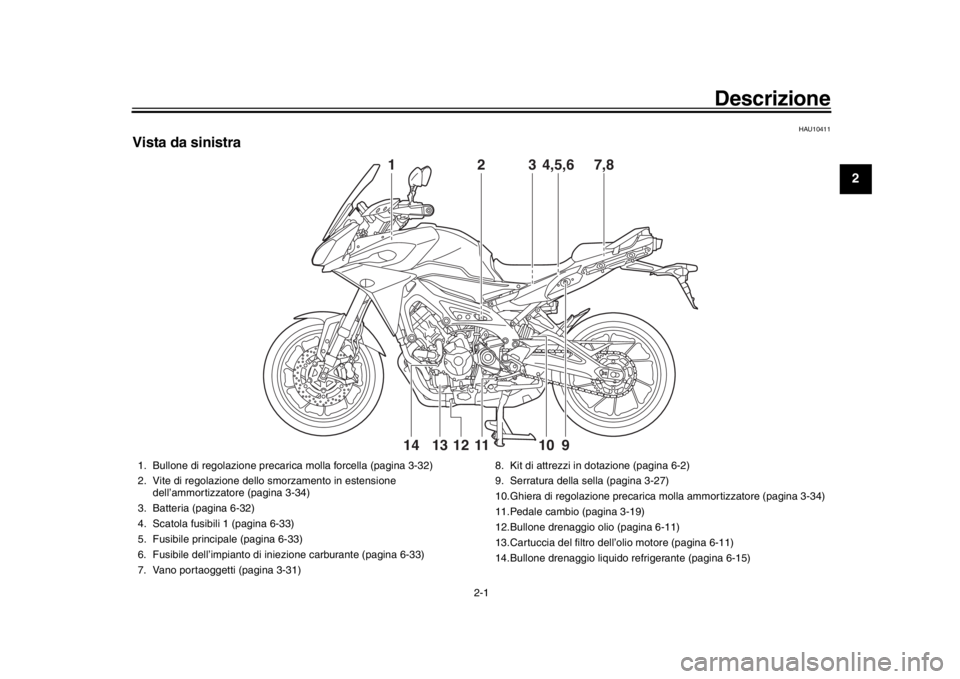

Vista da sinistra
2
1
3
7,8
4,5,6
9
13
10
11
14
12
1. Bullone di regolazione precaric a molla forcella (pagina 3-32)
2. Vite di regolazione dello smorzamento in estensione dell’ammortizzatore (pagina 3-34)
3. Batteria (pagina 6-32)
4. Scatola fusibili 1 (pagina 6-33)
5. Fusibile principale (pagina 6-33)
6. Fusibile dell’impianto di in iezione carburante (pagina 6-33)
7. Vano portaoggetti (pagina 3-31) 8. Kit di attrezzi in
dotazione (pagina 6-2)
9. Serratura della sella (pagina 3-27)
10.Ghiera di regolazione precarica molla ammortizzatore (pagina 3-34)
11.Pedale cambio (pagina 3-19)
12.Bullone drenaggio olio (pagina 6-11)
13.Cartuccia del filtro dell’olio motore (pagina 6-11)
14.Bullone drenaggio liquido refrigerante (pagina 6-15)
2PP-9-H3.book 1 ページ ２０１６年９月１２日　月曜日　午前９時２１分

Descrizione
2-2
12
3
4
5
6
7
8
9
10
11
12
HAU10421

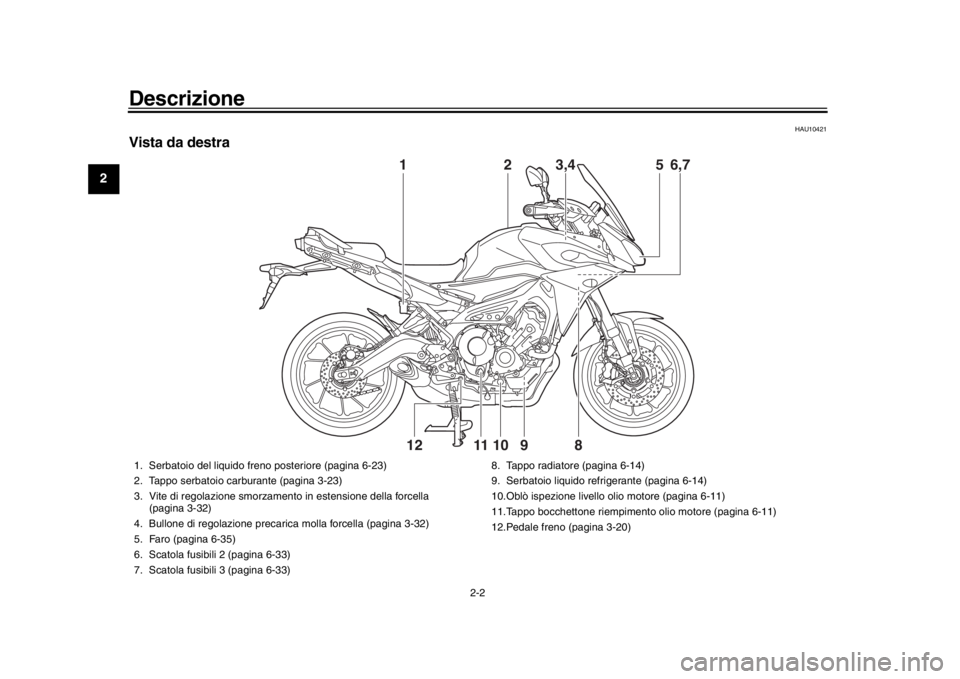

Vista da destra
1
5
6,7
2
8
9
10
11
12
3,4
1. Serbatoio del liquido fr eno posteriore (pagina 6-23)
2. Tappo serbatoio carburante (pagina 3-23)
3. Vite di regolazione smorzament o in estensione della forcella
(pagina 3-32)
4. Bullone di regolazione precaric a molla forcella (pagina 3-32)
5. Faro (pagina 6-35)
6. Scatola fusibili 2 (pagina 6-33)
7. Scatola fusibili 3 (pagina 6-33) 8. Tappo radiatore (pagina 6-14)
9. Serbatoio liquido refrigerante (pagina 6-14)
10.Oblò ispezione livello olio motore (pagina 6-11)
11.Tappo bocchettone riempimento olio motore (pagina 6-11)
12.Pedale freno (pagina 3-20)
2PP-9-H3.book 2 ページ ２０１６年９月１２日　月曜日　午前９時２１分

Descrizione
2-3
123
4
5
6
7
8
9
10
11
12
HAU10431

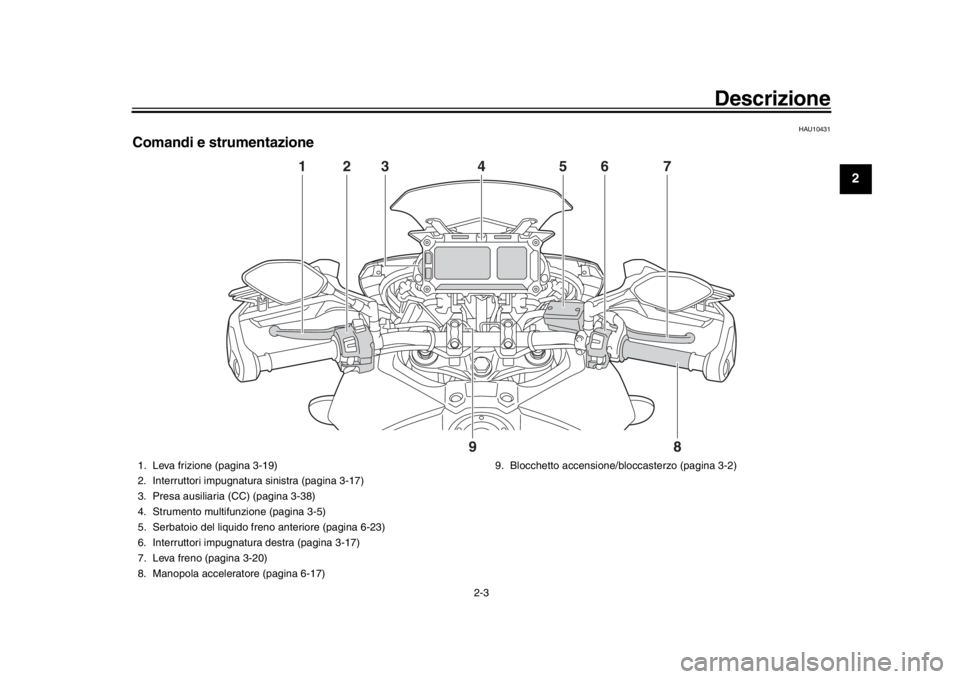

Comandi e strumentazione
12 56 7
4
3
8
9
1. Leva frizione (pagina 3-19)
2. Interruttori impugnatura sinistra (pagina 3-17)
3. Presa ausiliaria (CC) (pagina 3-38)
4. Strumento multifunzione (pagina 3-5)
5. Serbatoio del liquido fr eno anteriore (pagina 6-23)
6. Interruttori impugnatura destra (pagina 3-17)
7. Leva freno (pagina 3-20)
8. Manopola acceleratore (pagina 6-17) 9. Blocchetto accensione/bl
occasterzo (pagina 3-2)
2PP-9-H3.book 3 ページ ２０１６年９月１２日　月曜日　午前９時２１分

3-1
1
23
4
5
6
7
8
9
10
11
12
Strumento e funzioni di controllo
HAU10978
Sistema immobilizzatoreQuesto veicolo è equipaggiato con un siste-
ma immobilizzatore che impedisce ai ladri
la ricodifica delle chiavi standard. Il sistema
si compone delle seguenti parti.
una chiave di ricodifica (con calotta
rossa)

due chiavi standard (con calotta nera)
su cui si possono riscrivere i codici
nuovi

un transponder (installato nella chiave
di ricodifica)

la centralina dell’immobilizzatore

un’ECU

una spia immobilizer (Vedere
pagina 3-5.)
La chiave con la calotta rossa viene utilizza- ta per registrare i codici in ciascuna chiave
standard. Poiché la ricodifica è un’operazio-
ne difficile, portare il veicolo con tutte e tre le
chiavi da un concessionario Yamaha per
farla eseguire. Non usare la chiave con la
calotta rossa per guidare. Essa va usata
soltanto per scrivere i codici nelle chiavi
standard. Per la guida, usare sempre una
chiave standard.
ATTENZIONE
HCA11822

NON PERDERE LA CHIAVE DI RI-
CODIFICA! IN CASO DI SMARRI-
MENTO, CONTATTARE
IMMEDIATAMENTE IL CONCES-
SIONARIO DI FIDUCIA! Se si smar-
risce la chiave di ricodifica, è
impossibile registrare dei codici
nuovi nelle chiavi standard. Si può
continuare ad utilizzare le chiavi
standard per accendere il veicolo,
ma se occorre impostare nuovi co-
dici (ossia, se si fa una chiave stan-
dard nuova o se si perdono tutte le
chiavi), si deve sostituire in blocco
il sistema immobilizzatore. Pertanto
consigliamo vivamente di utilizzare
una delle due chiavi standard e di
conservare la chiave di ricodifica in
un posto sicuro.

Non immergere in acqua nessuna
delle chiavi.

Non esporre nessuna delle chiavi a
temperature eccessivamente alte.

Non mettere nessuna delle chiavi
vicino a magneti (compresi, ma non
soltanto, i prodotti come gli altopar-
lanti, ecc.).

Non posizionare oggetti che tra-
smettono segnali elettrici vicino a
nessuna chiave.

Non appoggiare oggetti pesanti su
una delle chiavi.

Non molare o modificare la forma di
nessuna delle chiavi.

Non disassemblare la parte di pla-
stica di nessuna delle chiavi.

Non mettere due chiavi di un siste-
ma immobilizzatore sullo stesso
anello portachiavi.

Mantenere sia le chiavi standard sia
le chiavi di altri sistemi immobilizza-
tori lontane dalla chiave di ricodifi-
ca di questo veicolo.

Mantenere le chiavi di altri sistemi
immobilizzatori lontane dal bloc-
chetto accensione, in quanto pos-
sono provocare interferenze neisegnali.

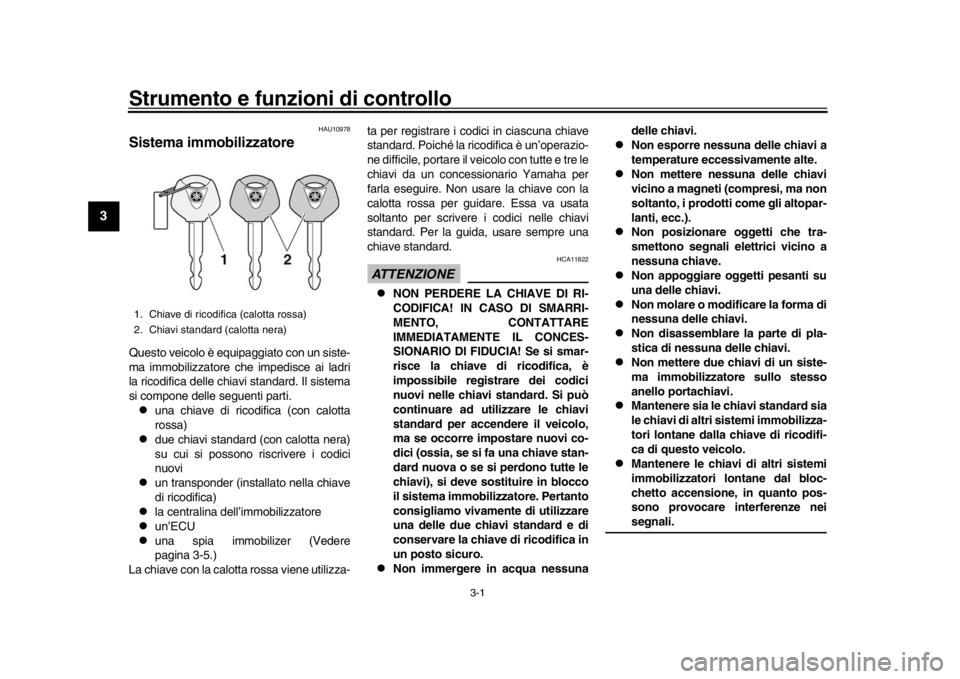

1. Chiave di ricodifica (calotta rossa)
2. Chiavi standard (calotta nera)
2PP-9-H3.book 1 ページ ２０１６年９月１２日　月曜日　午前９時２１分

Strumento e funzioni di controllo
3-2
1
234
5
6
7
8
9
10
11
12
HAU10474

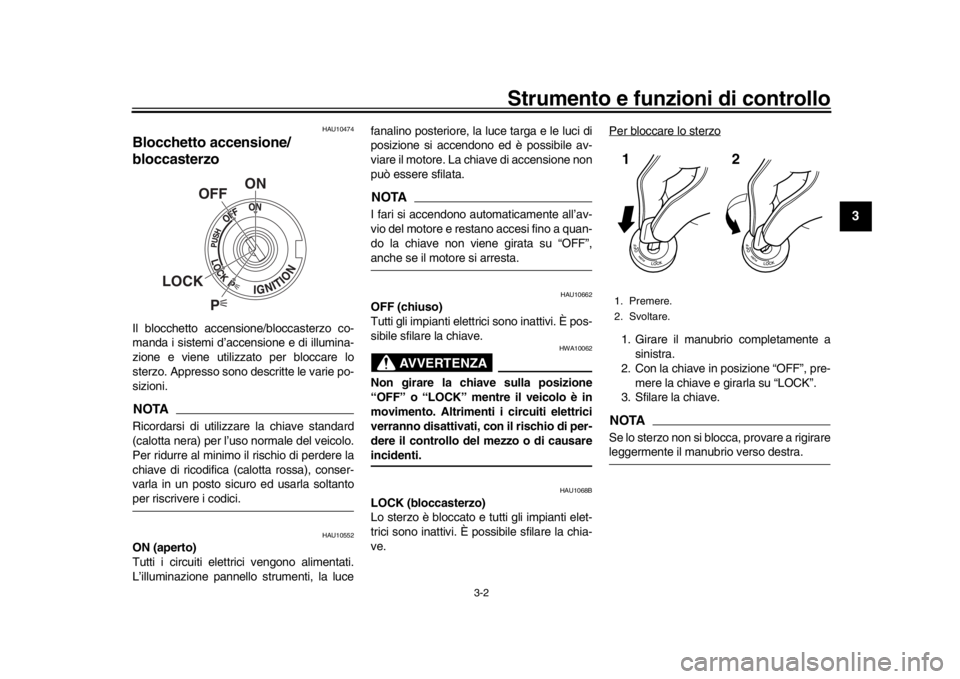

Blocchetto accensione/
bloccasterzoIl blocchetto accensione/bloccasterzo co-
manda i sistemi d’accensione e di illumina-
zione e viene utilizzato per bloccare lo
sterzo. Appresso sono descritte le varie po-
sizioni.NOTARicordarsi di utilizzare la chiave standard
(calotta nera) per l’uso normale del veicolo.
Per ridurre al minimo il rischio di perdere la
chiave di ricodifica (c alotta rossa), conser-
varla in un posto sicuro ed usarla soltantoper riscrivere i codici.
HAU10552
ON (aperto)
Tutti i circuiti elettrici vengono alimentati.
L’illuminazione pannello strumenti, la luce fanalino posteriore, la luce targa e le luci di
posizione si accendono ed è possibile av-
viare il motore. La chiave di accensione non
può essere sfilata.
NOTAI fari si accendono automaticamente all’av-
vio del motore e restano accesi fino a quan-
do la chiave non viene girata su “OFF”,anche se il motore si arresta.
HAU10662
OFF (chiuso)
Tutti gli impianti elettrici sono inattivi. È pos-
sibile sfilare la chiave.
AVVERTENZA
HWA10062
Non girare la chiave sulla posizione
“OFF” o “LOCK” mentre il veicolo è in
movimento. Altrimenti i circuiti elettrici
verranno disattivati, con il rischio di per-
dere il controllo del mezzo o di causareincidenti.
HAU1068B
LOCK (bloccasterzo)
Lo sterzo è bloccato e tutti gli impianti elet-
trici sono inattivi. È pos
sibile sfilare la chia-
ve. Per bloccare lo sterzo

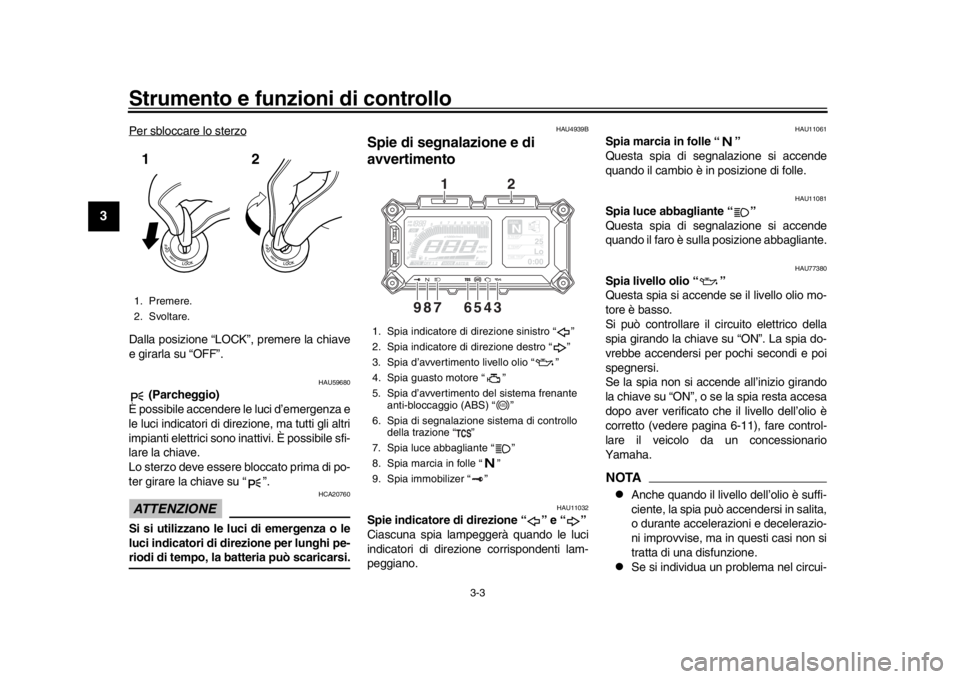

1. Girare il manubrio completamente a
sinistra.
2. Con la chiave in posizione “OFF”, pre-
mere la chiave e girarla su “LOCK”.
3. Sfilare la chiave.NOTASe lo sterzo non si blocca, provare a rigirareleggermente il manubrio verso destra.
P
ON
OFF
LOCK
1. Premere.
2. Svoltare.12
2PP-9-H3.book 2 ページ ２０１６年９月１２日　月曜日　午前９時２１分

Strumento e funzioni di controllo
3-3
1
23
4
5
6
7
8
9
10
11
12
Per sbloccare lo sterzoDalla posizione “LOCK”, premere la chiave
e girarla su “OFF”.
HAU59680
(Parcheggio)
È possibile accendere le luci d’emergenza e
le luci indicatori di direzione, ma tutti gli altri
impianti elettrici sono in attivi. È possibile sfi-
lare la chiave.
Lo sterzo deve essere bloccato prima di po-
ter girare la chiave su “ ”.ATTENZIONE
HCA20760
Si si utilizzano le luci di emergenza o le
luci indicatori di direzione per lunghi pe-riodi di tempo, la batteria può scaricarsi.
HAU4939B
Spie di segnalazione e di
avvertimento
HAU11032
Spie indicatore di direzione “ ” e “ ”
Ciascuna spia lampeggerà quando le luci
indicatori di direzione corrispondenti lam-
peggiano.
HAU11061
Spia marcia in folle “ ”
Questa spia di segnalazione si accende
quando il cambio è in posizione di folle.
HAU11081
Spia luce abbagliante “ ”
Questa spia di segnalazione si accende
quando il faro è sulla posizione abbagliante.
HAU77380
Spia livello olio “ ”
Questa spia si accende se il livello olio mo-
tore è basso.
Si può controllare il circuito elettrico della
spia girando la chiave su “ON”. La spia do-
vrebbe accendersi per pochi secondi e poi
spegnersi.
Se la spia non si accende all’inizio girando
la chiave su “ON”, o se la spia resta accesa
dopo aver verificato che il livello dell’olio è
corretto (vedere pagina 6-11), fare control-
lare il veicolo da un concessionario
Yamaha.NOTA
Anche quando il livello dell’olio è suffi-
ciente, la spia può accendersi in salita,
o durante accelerazioni e decelerazio-
ni improvvise, ma in questi casi non si
tratta di una disfunzione.

Se si individua un problema nel circui-
1. Premere.
2. Svoltare.12
1. Spia indicatore di direzione sinistro “ ”
2. Spia indicatore di direzione destro “ ”
3. Spia d’avvertimento livello olio “ ”
4. Spia guasto motore “ ”
5. Spia d’avvertimento del sistema frenante anti-bloccaggio (ABS) “ ”
6. Spia di segnalazione sistema di controllo della trazione “ ”
7. Spia luce abbagliante “ ”
8. Spia marcia in folle “ ”
9. Spia immobilizer “ ”
GEARN
25
A.TEMP °C
Lo
C.TEMP°C
0:00
TIME TRIP
3456
789
1
2ABS
2PP-9-H3.book 3 ページ ２０１６年９月１２日　月曜日　午前９時２１分

Strumento e funzioni di controllo
3-4
1
234
5
6
7
8
9
10
11
12
to di rilevamento livello dell’olio, la spia
livello olio lampeggia ripetutamente. In
tal caso, far controllare il veicolo da unconcessionario Yamaha.
HAU73171
Spia guasto motore “ ”
Questa spia si accende se viene rilevata
un’anomalia al motore o a un altro sistema
di comando del veicolo. Se questo accade,
far controllare il sistema diagnostico di bor-
do da un concessionario Yamaha.
Si può controllare il circuito elettrico della
spia girando la chiave su “ON”. La spia do-
vrebbe accendersi per pochi secondi e poi
spegnersi.
Se la spia non si accende inizialmente gi-
rando la chiave su “ON”, o se la spia rimane
accesa, fare controllare il veicolo da un con-
cessionario Yamaha.
HAU69891
Spia ABS “ ”
In condizioni di funzionamento normale,
questa spia si accende quando si gira la
chiave in posizione “ON” e si spegne quan-
do si raggiunge una velocità di almeno 10
km/h (6 mi/h).
Se la spia ABS:
non si accende quando la chiave è gi-
rata su “ON”

si accende o lampeggia durante la gui-
da

non si accende dopo che è stata rag-
giunta una velocità di almeno 10 km/h
(6 mi/h)
L’ABS potrebbe non funzionare corretta-
mente. In presenza di una delle suddette
condizioni, fare controllare il sistema da un
concessionario Yamaha al più presto possi-
bile. (Vedere pagina 3-20 per una descrizio-
ne dell’ABS.)AVVERTENZA
HWA16041
Se la spia ABS non si spegne al rag-
giungimento di una velocità di almeno
10 km/h (6 mi/h) o se la spia si accende
o lampeggia durante la guida, l’impian-
to frenante passa alla modalità di frena-
tura convenzionale. Se si verifica una di
queste due condizioni o se la spia non
si accende del tutto, prestare ulteriore
attenzione per evitare il bloccaggio del-
le ruote durante le frenate di emergen-
za. Far controllar e al più presto
l’impianto frenante e i circuiti elettricida un concessionario Yamaha.
HAU73272
Spia di segnalazione sistema di control-
lo della trazione “ ”
In condizioni di funzionamento normale, questa spia di segnalazione è spenta.
Quando il controllo della trazione viene in-
nestato, questa spia di segnalazione lam-
peggia per alcuni secondi per poi
spegnersi.
Quando il sistema di controllo della trazione
viene spento, questa spia di segnalazione
si accende.
Se il sistema di controllo della trazione si di-
sattiva durante la guida o se viene rilevato
un problema all’interno del sistema di con-
trollo della trazione, questa spia di segnala-
zione e la spia guasto motore si accendono.
(Vedere pagina 3-21 per spiegazioni sul si-
stema di controllo della trazione.)
ABS

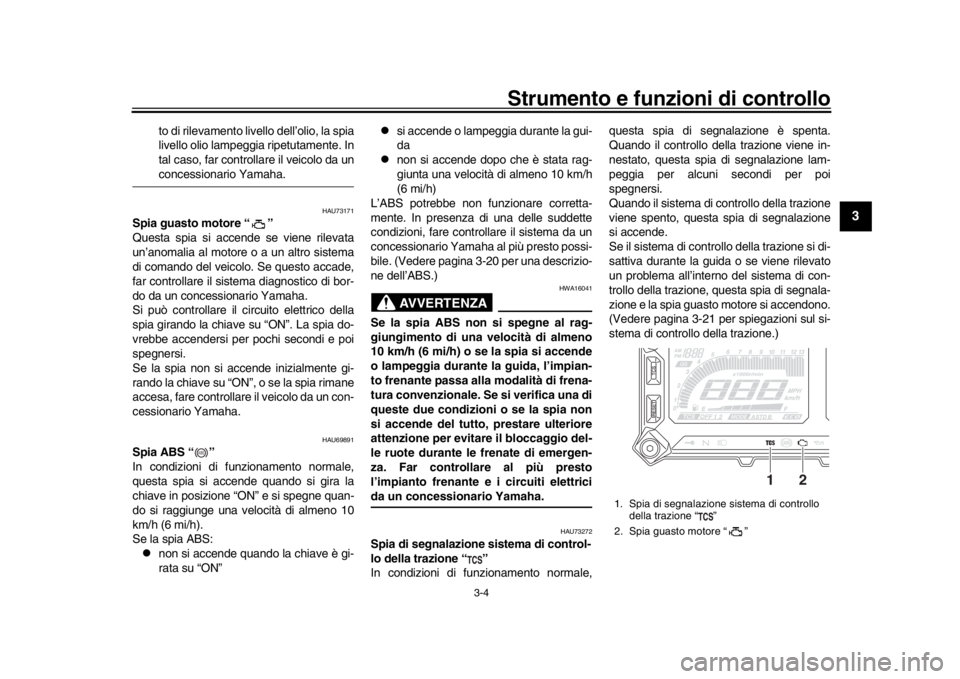

1. Spia di segnalazione
sistema di controllo
della trazione “ ”
2. Spia guasto motore “ ”
1
2
2PP-9-H3.book 4 ページ ２０１６年９月１２日　月曜日　午前９時２１分

Strumento e funzioni di controllo
3-5
1
23
4
5
6
7
8
9
10
11
12
HAU73120
Spia immobilizer “ ”
Con la chiave girata su “OFF” e dopo che
sono trascorsi 30 secondi, la spia di segna-
lazione inizierà a lampeggiare costante-
mente indicando l’attivazione del sistema
immobilizzatore. Trascorse 24 ore, la spia di
segnalazione cesserà di lampeggiare, ma il
sistema immobilizzator e continuerà a resta-
re attivo.
Si può controllare il circuito elettrico della
spia di segnalazione girando la chiave su
“ON”. La spia di segnalazione dovrebbe ac-
cendersi per pochi secondi e poi spegnersi.
Se la spia di segnalazione non si accende
inizialmente girando la chiave su “ON”, se la
spia di segnalazione resta accesa o se la
spia lampeggia secondo uno schema (se
viene rilevato un problema al sistema im-
mobilizzatore, la spia immobilizer lampeg-
gia secondo uno schema), far controllare il
veicolo da un concessionario Yamaha.NOTASe la spia immobilizer lampeggia secondo
uno schema, lentamente per 5 volte e rapi-
damente per 2 volte, questo potrebbe esse-
re provocato da un’interferenza del
trasponder. In questo caso, tentare quantosegue.
1. Accertarsi che non vi siano chiavi del sistema immobilizzatore vicino al bloc-
chetto accensione. Le altre chiavi del
sistema immobilizzatore possono pro-
vocare interferenze nei segnali e impe-
dire l’avviamento del motore.
2. Usare la chiave di ricodifica per avvia-
re il motore.
3. Se il motore si accende, spegnerlo e
provare ad accendere il motore con le
chiavi standard.
4. Se una o entrambe le chiavi standard
non avviano il motore, portare il veico-
lo e tutte e 3 le chiavi da un concessio-
nario Yamaha per fare ricodificare le
chiavi standard.
HAU76322

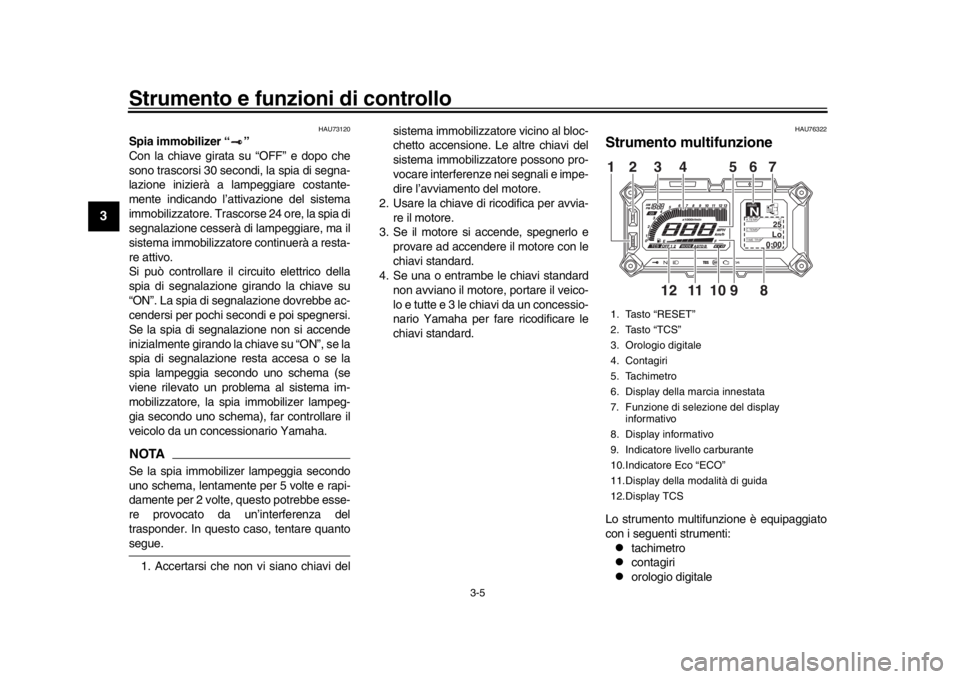

Strumento multifunzioneLo strumento multifunzione è equipaggiato
con i seguenti strumenti:
tachimetro

contagiri

orologio digitale
1. Tasto “RESET”
2. Tasto “TCS”
3. Orologio digitale
4. Contagiri
5. Tachimetro
6. Display della marcia innestata
7. Funzione di selezione del display informativo
8. Display informativo
9. Indicatore livello carburante
10.Indicatore Eco “ECO”
11.Display della modalità di guida
12.Display TCS
GEARN
25
A.TEMP °C
Lo
C.TEMP°C
0:00
TIME TRIP
89
10
11
12
12 3 4 56
7
2PP-9-H3.book 5 ページ ２０１６年９月１２日　月曜日　午前９時２１分
