YAMAHA TRACER 900 2017 Manuale duso (in Italian)

Strumento e funzioni di controllo
3-6
1
234
5
6
7
8
9
10
11
12

indicatore livello carburante

indicatore Eco

display della marcia innestata

display della modalità di guida

display TCS

display informativo


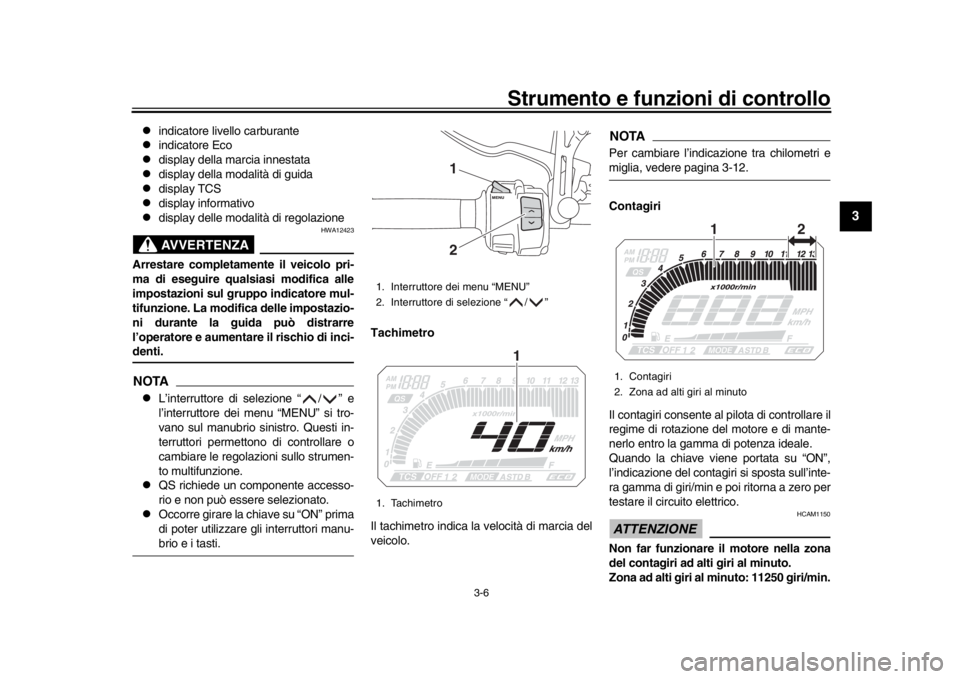

display delle modalità di regolazioneAVVERTENZA
HWA12423
Arrestare completamente il veicolo pri-
ma di eseguire qualsiasi modifica alle
impostazioni sul gruppo indicatore mul-
tifunzione. La modifica delle impostazio-
ni durante la guida può distrarre
l’operatore e aumentare il rischio di inci-denti.NOTA
L’interruttore di selezione “ / ” e
l’interruttore dei menu “MENU” si tro-
vano sul manubrio sinistro. Questi in-
terruttori permettono di controllare o
cambiare le regolazioni sullo strumen-
to multifunzione.

QS richiede un componente accesso-
rio e non può essere selezionato.

Occorre girare la chiave su “ON” prima
di poter utilizzare gli interruttori manu-brio e i tasti. Tachimetro
Il tachimetro indica la velocità di marcia del
veicolo.
NOTAPer cambiare l’indicazione tra chilometri emiglia, vedere pagina 3-12.
Contagiri
Il contagiri consente al pilota di controllare il
regime di rotazione del motore e di mante-
nerlo entro la gamma di potenza ideale.
Quando la chiave viene portata su “ON”,
l’indicazione del contagiri si sposta sull’inte-
ra gamma di giri/min e poi ritorna a zero per
testare il circuito elettrico.ATTENZIONE
HCAM1150
Non far funzionare il motore nella zona
del contagiri ad alti giri al minuto.
Zona ad alti giri al
minuto: 11250 giri/min.
1. Interruttore dei menu “MENU”
2. Interruttore di selezione “ / ”
1. Tachimetro
12
1
1. Contagiri
2. Zona ad alti giri al minuto
12
2PP-9-H3.book 6 ページ ２０１６年９月１２日　月曜日　午前９時２１分

Strumento e funzioni di controllo
3-7
1
23
4
5
6
7
8
9
10
11
12
e oltre

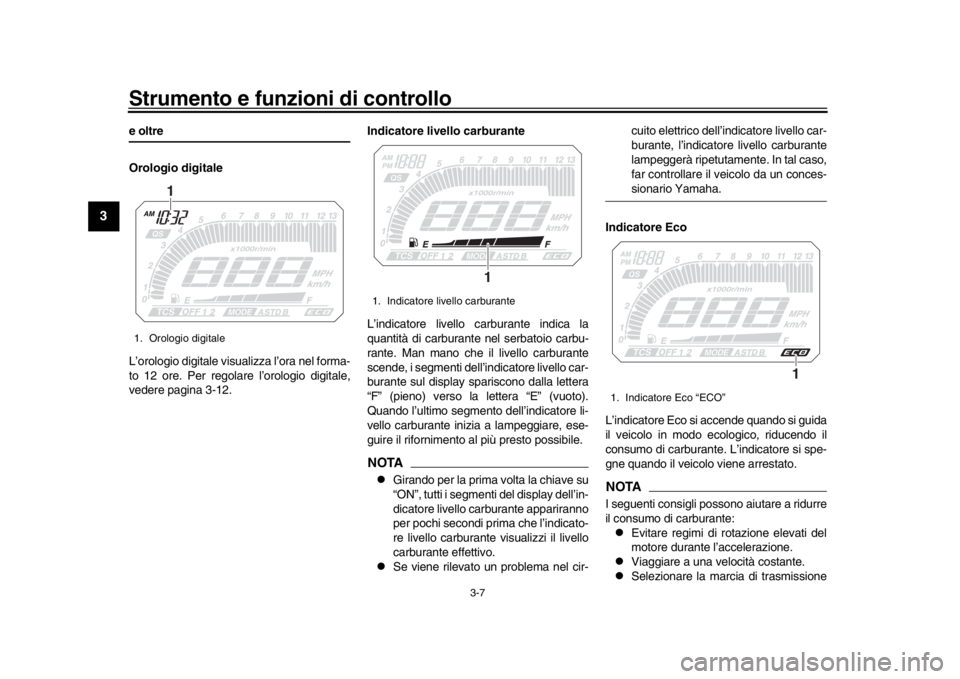

Orologio digitale
L’orologio digitale visualizza l’ora nel forma-
to 12 ore. Per regolare l’orologio digitale,
vedere pagina 3-12. Indicatore livello carburante
L’indicatore livello carburante indica la
quantità di carburante nel serbatoio carbu-
rante. Man mano che il livello carburante
scende, i segmenti dell’indicatore livello car-
burante sul display spariscono dalla lettera
“F” (pieno) verso la lettera “E” (vuoto).
Quando l’ultimo segmento dell’indicatore li-
vello carburante inizia a lampeggiare, ese-
guire il rifornimento al più presto possibile.
NOTA
Girando per la prima volta la chiave su
“ON”, tutti i segmenti del display dell’in-
dicatore livello carburante appariranno
per pochi secondi prima che l’indicato-
re livello carburante visualizzi il livello
carburante effettivo.

Se viene rilevato un problema nel cir-cuito elettrico dell’indicatore livello car-
burante, l’indicatore livello carburante
lampeggerà ripetutamente. In tal caso,
far controllare il veicolo da un conces-
sionario Yamaha.
Indicatore Eco
L’indicatore Eco si accende quando si guida
il veicolo in modo ecologico, riducendo il
consumo di carburante. L’indicatore si spe-
gne quando il veicolo viene arrestato.
NOTAI seguenti consigli possono aiutare a ridurre
il consumo di carburante:
Evitare regimi di rotazione elevati del
motore durante l’accelerazione.

Viaggiare a una velocità costante.

Selezionare la marcia di trasmissione
1. Orologio digitale
1
1. Indicatore livello carburante
1
1. Indicatore Eco “ECO”
1
2PP-9-H3.book 7 ページ ２０１６年９月１２日　月曜日　午前９時２１分

Strumento e funzioni di controllo
3-8
1
234
5
6
7
8
9
10
11
12
appropriata per la velocità del veicolo.

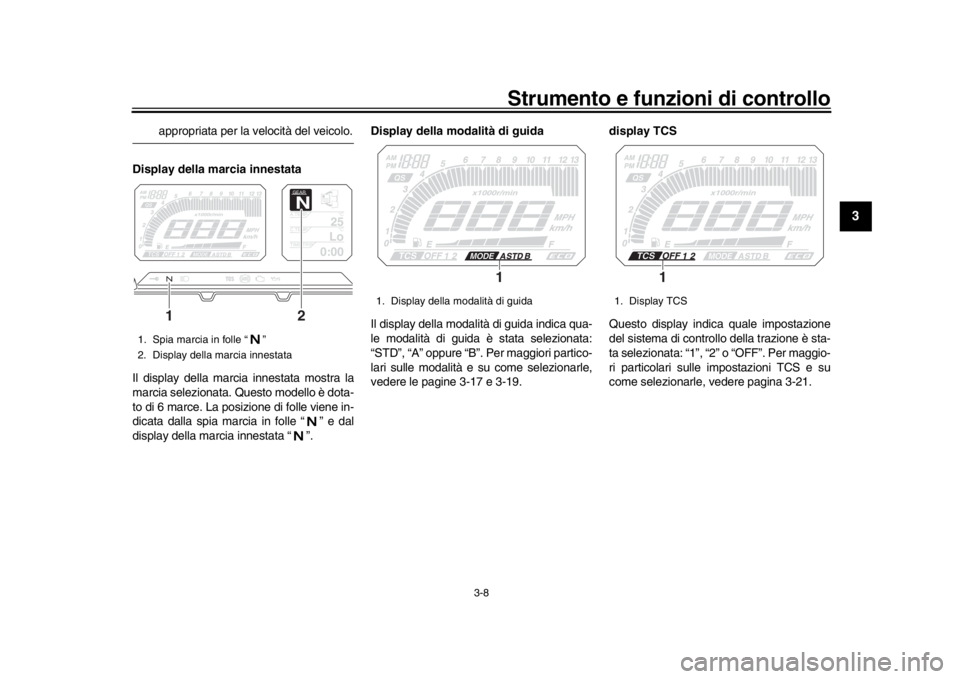

Display della marcia innestata
Il display della marcia innestata mostra la
marcia selezionata. Questo modello è dota-
to di 6 marce. La posizione di folle viene in-
dicata dalla spia marcia in folle “ ” e dal
display della marcia innestata “ ”. Display della modalità di guida
Il display della modalità di guida indica qua-
le modalità di guida è stata selezionata:
“STD”, “A” oppure “B”. Per maggiori partico-
lari sulle modalità e su come selezionarle,
vedere le pagine 3-17 e 3-19.
display TCS
Questo display indica quale impostazione
del sistema di controllo della trazione è sta-
ta selezionata: “1”, “2” o “OFF”. Per maggio-
ri particolari sulle impostazioni TCS e su
come selezionarle, vedere pagina 3-21.
1. Spia marcia in folle “ ”
2. Display della marcia innestata
GEARN
25
A.TEMP
°C
Lo
C.TEMP °C
0:00
TIME TRIP
1
2
1. Display della modalità di guida
1
1. Display TCS
1
2PP-9-H3.book 8 ページ ２０１６年９月１２日　月曜日　午前９時２１分

Strumento e funzioni di controllo
3-9
1
23
4
5
6
7
8
9
10
11
12

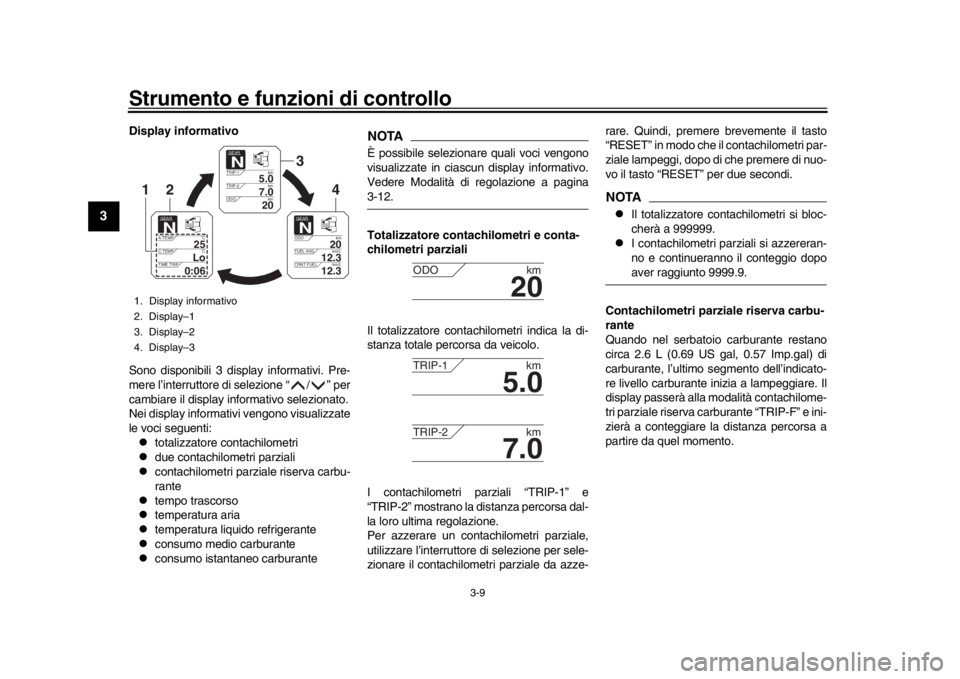

Display informativo
Sono disponibili 3 display informativi. Pre-
mere l’interruttore di selezione “ / ” per
cambiare il display in formativo selezionato.
Nei display informativi vengono visualizzate
le voci seguenti:
totalizzatore co ntachilometri

due contachilometri parziali

contachilometri parziale riserva carbu-
rante

tempo trascorso

temperatura aria

temperatura liquido refrigerante

consumo medio carburante

consumo istantaneo carburante
NOTAÈ possibile selezionare quali voci vengono
visualizzate in ciascun display informativo.
Vedere Modalità di regolazione a pagina3-12.
Totalizzatore contachilometri e conta-
chilometri parziali
Il totalizzatore contachilometri indica la di-
stanza totale percorsa da veicolo.
I contachilometri parziali “TRIP-1” e
“TRIP-2” mostrano la distanza percorsa dal-
la loro ultima regolazione.
Per azzerare un contachilometri parziale,
utilizzare l’interruttore di selezione per sele-
zionare il contachilometri parziale da azze- rare. Quindi, premere brevemente il tasto
“RESET” in modo che il contachilometri par-
ziale lampeggi, dopo di che premere di nuo-
vo il tasto “RESET” per due secondi.
NOTA
Il totalizzatore contachilometri si bloc-
cherà a 999999.

I contachilometri parziali si azzereran-
no e continueranno il conteggio dopoaver raggiunto 9999.9.
Contachilometri parziale riserva carbu-
rante
Quando nel serbatoio carburante restano
circa 2.6 L (0.69 US gal, 0.57 Imp.gal) di
carburante, l’ultimo segmento dell’indicato-
re livello carburante inizia a lampeggiare. Il
display passerà alla modalità contachilome-
tri parziale riserva carburante “TRIP-F” e ini-
zierà a conteggiare la distanza percorsa a
partire da quel momento.
1. Display informativo
2. Display–1
3. Display–2
4. Display–3
GEARN
5.0
TRIP-1 km
7.0
TRIP-2km
km
20
ODO
GEARN
20
ODO km
12.3
FUEL AVG km/L
km/L
12.3
CRNT FUEL
GEARN
25
A.TEMP ˚C
Lo
C.TEMP˚C
0:06
TIME TRIP
3
4
2
1
20
ODOkm
5.0
TRIP-1km
7.0
TRIP-2km
2PP-9-H3.book 9 ページ ２０１６年９月１２日　月曜日　午前９時２１分

Strumento e funzioni di controllo
3-10
1
234
5
6
7
8
9
10
11
12

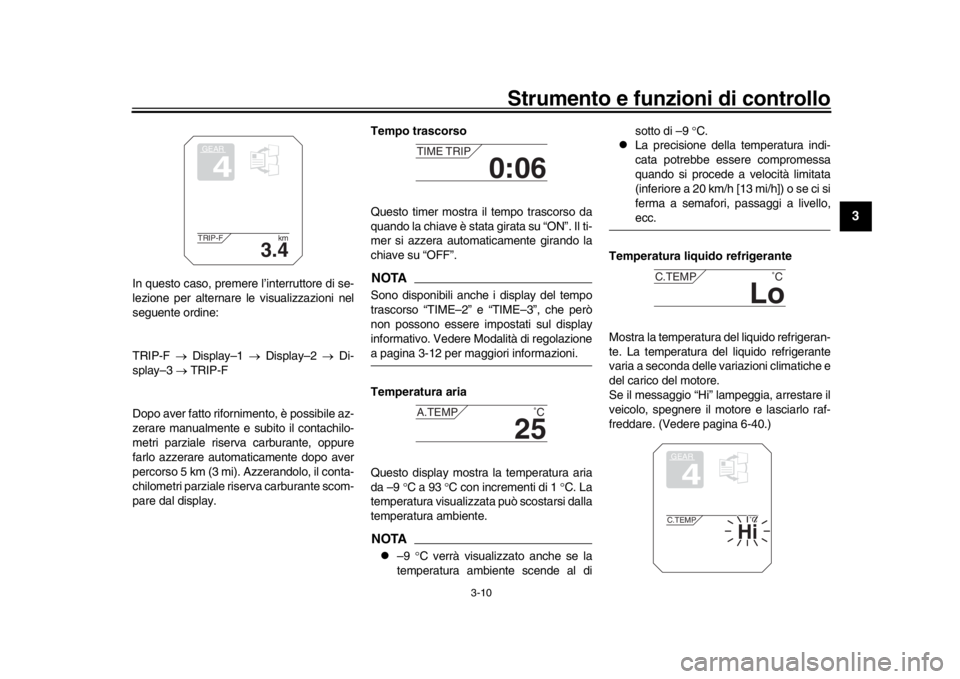

In questo caso, premere l’interruttore di se-
lezione per alternare le visualizzazioni nel
seguente ordine:
TRIP-F  Display–1  Display–2  Di-
splay–3  TRIP-F
Dopo aver fatto rifornimento, è possibile az-
zerare manualmente e subito il contachilo-
metri parziale riserva carburante, oppure
farlo azzerare automaticamente dopo aver
percorso 5 km (3 mi). Azzerandolo, il conta-
chilometri parziale riserva carburante scom-
pare dal display. Tempo trascorso
Questo timer mostra il tempo trascorso da
quando la chiave è stata girata su “ON”. Il ti-
mer si azzera automaticamente girando la
chiave su “OFF”.
NOTASono disponibili anche i display del tempo
trascorso “TIME–2”
e “TIME–3”, che però
non possono essere impostati sul display
informativo. Vedere Modalità di regolazionea pagina 3-12 per maggiori informazioni.
Temperatura aria
Questo display mostra la temperatura aria
da –9 C a 93  C con incrementi di 1 C. La
temperatura visualizzata può scostarsi dalla
temperatura ambiente.NOTA
–9 C verrà visualizzato anche se la
temperatura ambiente scende al di sotto di –9
C.

La precisione della temperatura indi-
cata potrebbe essere compromessa
quando si procede a velocità limitata
(inferiore a 20 km/h [13 mi/h]) o se ci si
ferma a semafori, passaggi a livello,ecc.
Temperatura liquido refrigerante
Mostra la temperatura del liquido refrigeran-
te. La temperatura del liquido refrigerante
varia a seconda delle variazioni climatiche e
del carico del motore.
Se il messaggio “Hi” lampeggia, arrestare il
veicolo, spegnere il motore e lasciarlo raf-
freddare. (Vedere pagina 6-40.)
GEAR4
3.4
TRIP-F km
0:06
TIME TRIP
25
A.TEMP ˚C
Lo
C.TEMP˚C
GEAR4
Hi
C.TEMP ˚C
2PP-9-H3.book 10 ページ ２０１６年９月１２日　月曜日　午前９時２１分

Strumento e funzioni di controllo
3-11
1
23
4
5
6
7
8
9
10
11
12

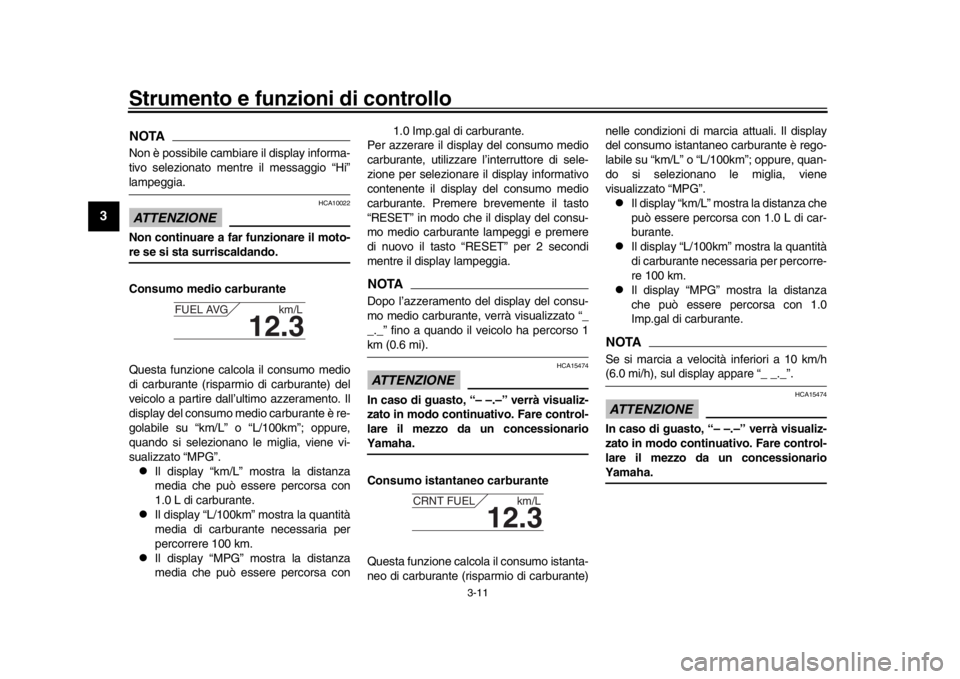

NOTANon è possibile cambiare il display informa-
tivo selezionato mentre il messaggio “Hi”lampeggia.ATTENZIONE
HCA10022
Non continuare a far funzionare il moto-re se si sta surriscaldando.
Consumo medio carburante
Questa funzione calcola il consumo medio
di carburante (risparmio di carburante) del
veicolo a partire dall’ultimo azzeramento. Il
display del consumo medio carburante è re-
golabile su “km/L” o “L/100km”; oppure,
quando si selezionano le miglia, viene vi-
sualizzato “MPG”.
Il display “km/L” mostra la distanza
media che può essere percorsa con
1.0 L di carburante.

Il display “L/100km” mostra la quantità
media di carburante necessaria per
percorrere 100 km.

Il display “MPG” mostra la distanza
media che può essere percorsa con 1.0 Imp.gal di carburante.
Per azzerare il display del consumo medio
carburante, utilizzare l’interruttore di sele-
zione per selezionare il display informativo
contenente il display del consumo medio
carburante. Premere brevemente il tasto
“RESET” in modo che il display del consu-
mo medio carburante lampeggi e premere
di nuovo il tasto “RESET” per 2 secondi
mentre il display lampeggia.
NOTADopo l’azzeramento del display del consu-
mo medio carburante, verrà visualizzato “_
_._” fino a quando il veicolo ha percorso 1km (0.6 mi).ATTENZIONE
HCA15474
In caso di guasto, “– –.–” verrà visualiz-
zato in modo continuativo. Fare control-
lare il mezzo da un concessionarioYamaha.
Consumo istantaneo carburante
Questa funzione calcola il consumo istanta-
neo di carburante (risparmio di carburante) nelle condizioni di marcia attuali. Il display
del consumo istantaneo carburante è rego-
labile su “km/L” o “L/100km”; oppure, quan-
do si selezionano le miglia, viene
visualizzato “MPG”.

Il display “km/L” mostra la distanza che
può essere percorsa con 1.0 L di car-
burante.

Il display “L/100km” mostra la quantità
di carburante necessaria per percorre-
re 100 km.

Il display “MPG” mo
stra la distanza
che può essere percorsa con 1.0
Imp.gal di carburante.
NOTASe si marcia a velocità inferiori a 10 km/h(6.0 mi/h), sul display appare “_ _._”.ATTENZIONE
HCA15474
In caso di guasto, “– –.–” verrà visualiz-
zato in modo continuativo. Fare control-
lare il mezzo da un concessionarioYamaha.
12.3
FUEL AVG km/L
12.3
CRNT FUEL km/L
2PP-9-H3.book 11 ページ ２０１６年９月１２日　月曜日　午前９時２１分

Strumento e funzioni di controllo
3-12
1
234
5
6
7
8
9
10
11
12

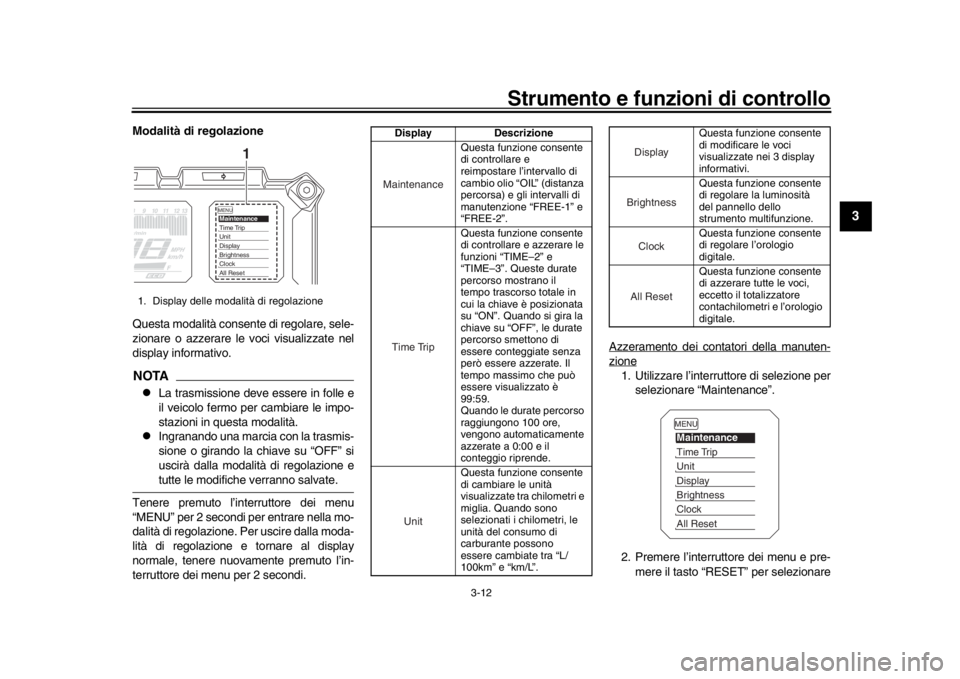

Modalità di regolazione
Questa modalità consente di regolare, sele-
zionare o azzerare le voci visualizzate nel
display informativo.NOTA
La trasmissione deve essere in folle e
il veicolo fermo per cambiare le impo-
stazioni in questa modalità.

Ingranando una marcia con la trasmis-
sione o girando la chiave su “OFF” si
uscirà dalla modalità di regolazione etutte le modifiche verranno salvate.
Tenere premuto l’interruttore dei menu
“MENU” per 2 secondi per entrare nella mo-
dalità di regolazione. Per uscire dalla moda-
lità di regolazione e tornare al display
normale, tenere nuov amente premuto l’in-

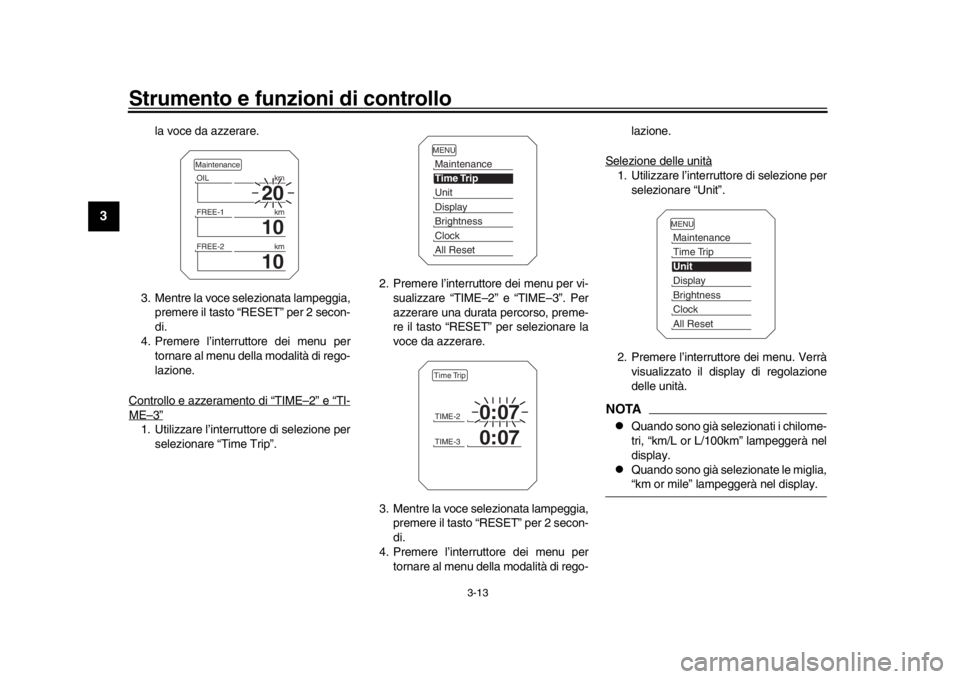

terruttore dei menu per 2 secondi. Azzeramento dei contatori della manuten-
zione1. Utilizzare l’interruttore di selezione per
selezionare “Maintenance”.
2. Premere l’interruttore dei menu e pre- mere il tasto “RESET” per selezionare
1. Display delle modalità di regolazione
MENUMaintenanceTime TripUnitDisplayBrightnessClockAll Reset
1
Display Descrizione
Questa funzione consente
di controllare e
reimpostare l’intervallo di
cambio olio “OIL” (distanza
percorsa) e gli intervalli di
manutenzione “FREE-1” e
“FREE-2”.
Questa funzione consente
di controllare e azzerare le
funzioni “TIME–2” e
“TIME–3”. Queste durate
percorso mostrano il
tempo trascorso totale in
cui la chiave è posizionata
su “ON”. Quando si gira la
chiave su “OFF”, le durate
percorso smettono di
essere conteggiate senza
però essere azzerate. Il
tempo massimo che può
essere visualizzato è
99:59.
Quando le durate percorso
raggiungono 100 ore,
vengono automaticamente
azzerate a 0:00 e il
conteggio riprende.
Questa funzione consente
di cambiare le unità
visualizzate tra chilometri e
miglia. Quando sono
selezionati i chilometri, le
unità del consumo di
carburante possono
essere cambiate tra “L/
100km” e “km/L”.MaintenanceTime TripUnit
Questa funzione consente
di modificare le voci
visualizzate nei 3 display
informativi.
Questa funzione consente
di regolare la luminosità
del pannello dello
strumento multifunzione.
Questa funzione consente
di regolare l’orologio
digitale.
Questa funzione consente
di azzerare tutte le voci,
eccetto il totalizzatore
contachilometri e l’orologio
digitale.
DisplayBrightnessCloc
k
All Reset
MENUMaintenanceTime TripUnitDisplayBrightnessClockAll Reset
2PP-9-H3.book 12 ページ ２０１６年９月１２日　月曜日　午前９時２１分

Strumento e funzioni di controllo
3-13
1
23
4
5
6
7
8
9
10
11
12
la voce da azzerare.
3. Mentre la voce selezionata lampeggia, premere il tasto “RESET” per 2 secon-
di.
4. Premere l’interruttore dei menu per tornare al menu della modalità di rego-
lazione.
Controllo e azzeramento di “TIME
–2” e “TI-
ME
–3”1. Utilizzare l’interruttore di selezione per selezionare “Time Trip”. 2. Premere l’interruttore dei menu per vi-
sualizzare “TIME–2” e “TIME–3”. Per
azzerare una durat a percorso, preme-
re il tasto “RESET” per selezionare la
voce da azzerare.
3. Mentre la voce selezionata lampeggia, premere il tasto “RESET” per 2 secon-
di.
4. Premere l’interruttore dei menu per tornare al menu della modalità di rego- lazione.

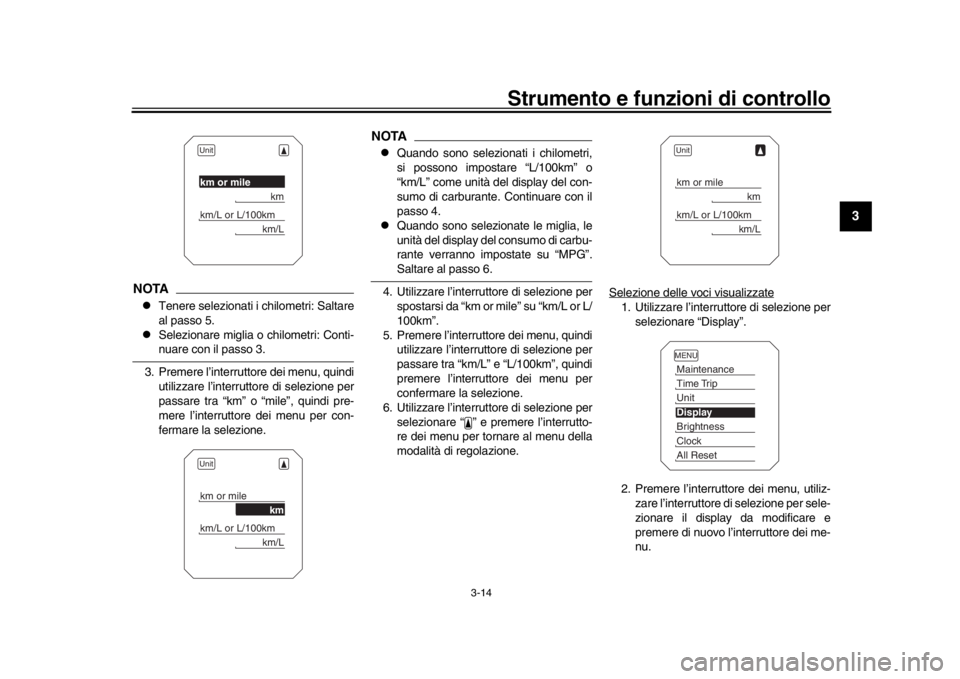

Selezione delle unità
1. Utilizzare l’interruttore di selezione per selezionare “Unit”.
2. Premere l’interruttore dei menu. Verrà visualizzato il di splay di regolazione
delle unità.NOTA
Quando sono già selezionati i chilome-
tri, “km/L or L/100km” lampeggerà nel
display.

Quando sono già selezionate le miglia,“km or mile” lampeggerà nel display.
20
OIL km
10
FREE-1 km
10
FREE-2kmMaintenance
MENUMaintenanceTime TripUnitDisplayBrightnessClockAll ResetTIME-2
0:07
TIME-3
0:07
Time Trip
MENUMaintenanceTime TripUnitDisplayBrightnessClockAll Reset
2PP-9-H3.book 13 ページ ２０１６年９月１２日　月曜日　午前９時２１分

Strumento e funzioni di controllo
3-14
1
234
5
6
7
8
9
10
11
12
NOTA
Tenere selezionati i chilometri: Saltare
al passo 5.

Selezionare miglia o chilometri: Conti-nuare con il passo 3.
3. Premere l’interruttore dei menu, quindi utilizzare l’interruttore di selezione per
passare tra “km” o “mile”, quindi pre-
mere l’interruttore dei menu per con-
fermare la selezione.
NOTA
Quando sono selezionati i chilometri,
si possono impostare “L/100km” o
“km/L” come unità del display del con-
sumo di carburante. Continuare con il
passo 4.

Quando sono selezionate le miglia, le
unità del display del consumo di carbu-
rante verranno impostate su “MPG”.Saltare al passo 6.
4. Utilizzare l’interruttore di selezione per spostarsi da “km or mile” su “km/L or L/
100km”.
5. Premere l’interruttore dei menu, quindi utilizzare l’interruttore di selezione per
passare tra “km/L” e “L/100km”, quindi
premere l’interruttore dei menu per
confermare la selezione.
6. Utilizzare l’interruttore di selezione per
selezionare “ ” e premere l’interrutto-
re dei menu per tornare al menu della

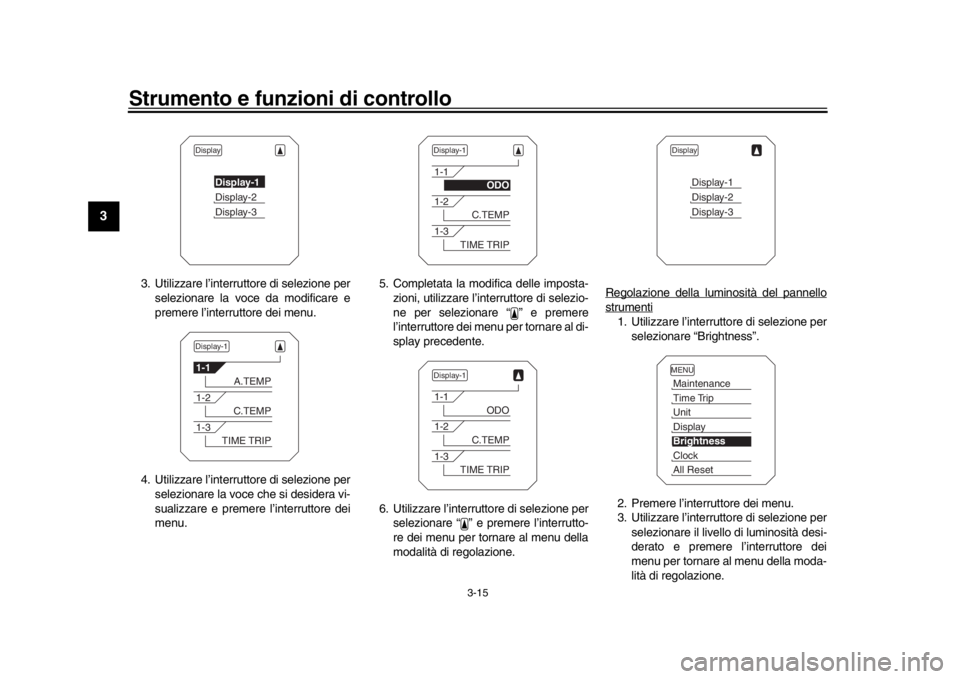

modalità di regolazione. Selezione delle voci visualizzate
1. Utilizzare l’interruttore di selezione per
selezionare “Display”.
2. Premere l’interruttore dei menu, utiliz- zare l’interruttore di selezione per sele-
zionare il display da modificare e
premere di nuovo l’interruttore dei me-
nu.
Unitkm or mile
km
km/L or L/100km
km/L
Unitkm or mile
km
km/L or L/100km
km/L
Unitkm or mile
km
km/L or L/100km
km/L
MENUMaintenanceTime TripUnitDisplayBrightnessClockAll Reset
2PP-9-H3.book 14 ページ ２０１６年９月１２日　月曜日　午前９時２１分

Strumento e funzioni di controllo
3-15
1
23
4
5
6
7
8
9
10
11
12
3. Utilizzare l’interruttore di selezione per selezionare la voce da modificare e
premere l’interruttore dei menu.
4. Utilizzare l’interruttore di selezione per selezionare la voce che si desidera vi-
sualizzare e premere l’interruttore dei
menu. 5. Completata la modifica delle imposta-
zioni, utilizzare l’interruttore di selezio-
ne per selezionare “ ” e premere
l’interruttore dei menu per tornare al di-
splay precedente.
6. Utilizzare l’interruttore di selezione per selezionare “ ” e premere l’interrutto-
re dei menu per tornare al menu della
modalità di regolazione. Regolazione della luminosità del pannello
strumenti1. Utilizzare l’interruttore di selezione per
selezionare “Brightness”.
2. Premere l’interruttore dei menu.
3. Utilizzare l’interruttore di selezione per selezionare il livello di luminosità desi-
derato e premere l’interruttore dei
menu per tornare al menu della moda-
lità di regolazione.
Display
Display-1Display-2Display-3
Display-11-1
A.TEMP
1-2
C.TEMP
1-3
TIME TRIP
Display-11-1
ODO
1-2
C.TEMP
1-3
TIME TRIP
Display-11-1
ODO
1-2
C.TEMP
1-3
TIME TRIP
Display
Display-1Display-2Display-3
MENUMaintenanceTime TripUnitDisplayBrightnessClockAll Reset
2PP-9-H3.book 15 ページ ２０１６年９月１２日　月曜日　午前９時２１分
