YAMAHA TRACER 900 2018 Instructieboekje (in Dutch)

Functies van instrumenten en bed ienin gselementen
3-6
3
 aanduiding ingeschakelde versnelling
 rijmodusweergave
 TCS-weergave
 informatieweergave
 instelmodusweergave
WAARSCHUWING
DWA12423
Zor g d at de machine stilstaat voor dat u
wijzi gin gen in d e instellin gen van de
multifunctionele meter gaat aan bren-
g en. Het aan bren gen van wijzi gin gen tij-
d ens het rij den kan u aflei den en
ver groot het risico op een on geval.OPMERKING De selectieschakelaar “ / ” en de
menuschakelaar “MENU” bevinden
zich links op het stuur. Met deze scha-
kelaars kunt u de instellingen van de
multifunctionele meter regelen of wij-
zigen.
 QS vereist een accessoire en kan niet
worden geselecteerd.
 De sleutel moet op “ON” staan om de
schakelaars en toetsen op het stuur te
kunnen bedienen.
Snelhei dsmeter
De snelheidsmeter geeft de rijsnelheid van
het voertuig aan.
OPMERKINGZie pagina 3-11 voor het wisselen tussen
kilometers en mijlen.Toerenteller
Met de toerenteller kan de bestuurder het
motortoerental controleren en dit binnen
het ideale bereik houden.
Als de sleutel naar “ON” wordt gedraaid,
slaat de toerenteller uit tot het hoogste toe-
rental en keert daarna weer terug naar nul
om het elektrische circuit te testen.LET OP
DCA23050
Laat de motor niet draaien in d e hoge-
toerenzone van de toerenteller.
1. Menuschakelaar “MENU”
2. Selectieschakelaar “ / ”
1. Snelheidsmeter
12
1
1. Toerenteller
2. Hogetoerenzone
12
UB5CD0D0.book Page 6 Wednesd ay, December 20, 2017 3:30 PM

Functies van instrumenten en bed ienin gselementen
3-7
3
Ho getoerenzone: 11250 tpm en ho gerKlok
De klok geeft de tijd weer in een 12-uursin-
deling. Zie pagina 3-11 voor het instellen
van de klok. Bran
dstofniveaumeter
De brandstofniveaumeter geeft aan hoe-
veel brandstof in de tank aanwezig is. De
displaysegmenten van de brandstofniveau-
meter verdwijnen van “F” (vol) naar “E”
(leeg) naarmate het brandstofniveau verder
daalt. Als het laatste segment van de
brandstofniveaumeter begint te knipperen,
dient u zo snel mogelijk te tanken.
OPMERKING Als de sleutel naar “ON” wordt ge-
draaid, lichten eerst alle displayseg-
menten van de brandstofniveaumeter
kort op voordat het huidige brandstof-
niveau wordt weergegeven.
 Als er een probleem wordt gedetec-
teerd in het elektrische circuit van de
brandstofniveaumeter, gaat de brand-
stofniveaumeter knipperen. Als dit zich voordoet, vraag dan een
Yamaha-dealer de machine te contro-
leren.
Eco-controlelampje
Het eco-controlelampje gaat aan wanneer
de machine wordt gebruikt op een milieu-
vriendelijke, energiezuinige manier. Het
controlelampje gaat uit als u de machine
stopt.OPMERKINGHierna volgen enkele tips om het brand-
stofverbruik te verlagen:
 Voer het motortoerental tijdens acce-
lereren niet te hoog op.
 Rijd met een constante snelheid.
1. Klok
1
1. Brandstofniveaumeter
1
1. Eco-controlelampje “ECO”
1
UB5CD0D0.book Page 7 Wednesd ay, December 20, 2017 3:30 PM

Functies van instrumenten en bed ienin gselementen
3-8
3
 Selecteer de versnelling die geschikt
is voor de snelheid van de machine.Aan dui din g in geschakel de versnellin g
De aanduiding ingeschakelde versnelling
geeft de geselecteerde versnelling aan. Dit
model heeft zes versnellingen. De vrijstand
wordt aangegeven door het
vrijstandcontrolelampje “ ” en door de
aanduiding voor de ingeschakelde
versnelling “ ”. Rijmo
dusweer gave
De rijmodusweergave geeft aan welke rij-
modus is geselecteerd: “STD”, “A” of “B”.
Zie pagina 3-17 en 3-19 voor meer informa-
tie over de modi en hoe u deze kunt selec-
teren.
TCS-weer gave Deze weergave geeft aan welke instelling
van de tractieregeling is geselecteerd: “1”,
“2” of “OFF”. Zie voor meer informatie over
de TCS-instellingen en hoe u deze kunt se-
lecteren pagina 3-21.
Informatieweer
gave
Er zijn 3 informatieweergaven. Druk op de
selectieschakelaar “ / ” om te wisse-
len tussen de informatieweergaven.
De volgende items worden getoond in de
informatieweergaven:  kilometerteller
 twee rittellers
 ritteller brandstofreserve
 verstreken tijd1. Vrijstandcontrolelampje “ ”
2. Aanduiding ingeschakelde versnelling
GEARN
25
A.TEMP °C
Lo
C.TEMP°C
0:00
TIME TRIP
1
2
1. Rijmodusweergave
1. TCS-weergave
1
1
1. Informatieweergave
2. Weergave–1
3. Weergave–2
4. Weergave–3
GEARN
5.0
TRIP-1km
7.0
TRIP-2km
km
20
ODO
GEARN
20
ODO km
12.3
FUEL AVG km/L
km/L
12.3
CRNT FUEL
GEARN
25
A.TEMP ˚C
Lo
C.TEMP˚C
0:06
TIME TRIP
3
4
2
1
UB5CD0D0.book Page 8 Wednesd ay, December 20, 2017 3:30 PM

Functies van instrumenten en bed ienin gselementen
3-9
3
 luchttemperatuur
 koelvloeistoftemperatuur
 gemiddeld brandstofverbruik
 huidig brandstofverbruikOPMERKINGU kunt selecteren welke items worden ge-
toond in elke informatieweergave. Zie In-
stelmodus op pagina 3-11.Kilometerteller en rittellers
De kilometerteller toont de totale afstand
die door de machine is afgelegd.
De rittellers “TRIP-1” en “TRIP-2” tonen de
afgelegde afstand sinds de tellers voor het
laatst werden ingesteld. Om een ritteller naar nul terug te stellen, ge-
bruikt u de selectieschakelaar om de rittel-
ler weer te geven die u wilt terugstellen.
Druk dan kort op de “RESET”-toets zodat
de ritteller knippert en houd vervolgens de
“RESET”-toets nogmaals twee seconden
lang ingedrukt.
OPMERKING
De kilometerteller wordt vergrendeld
bij 999999.
 De rittellers worden teruggesteld en
blijven tellen nadat 9999.9 is bereikt.Ritteller bran dstofreserve
Wanneer ongeveer 2.6 L (0.69 US gal,
0.57 Imp.gal) van de brandstof resteert in
de brandstoftank, gaat het laatste segment
van de brandstofniveaumeter knipperen.
De weergave wisselt naar de brandstofre-
serve-ritteller “TRIP-F” en geeft de afgeleg-
de afstand vanaf dat punt aan. Druk in dat geval op de selectieschakelaar
om de weergave te wisselen in de onder-
staande volgorde:
TRIP-F
→ Weergave–1 → Weergave–2 →
Weergave–3 → TRIP-F
Na het tanken kunt u de brandstofreserve-
ritteller direct handmatig op nul terugstel-
len, of wachten totdat deze automatisch
wordt teruggesteld nadat u 5 km (3 mi) hebt
gereden. Nadat de brandstofreserve-rittel-
ler is teruggesteld, verdwijnt deze van het
display.
20
ODO km
5.0
TRIP-1km
7.0
TRIP-2km
GEAR4
3.4
TRIP-F km
UB5CD0D0.book Page 9 Wednesd ay, December 20, 2017 3:30 PM

Functies van instrumenten en bed ienin gselementen
3-10
3
Verstreken tij d
Deze timer toont de tijd die is verstreken
sinds de sleutel naar “ON” werd gedraaid.
De timer wordt automatisch teruggesteld
op nul als de sleutel naar “OFF” wordt ge-
draaid.OPMERKINGEr zijn ook weergaven “TIME–2” en
“TIME–3” met verstreken tijd, maar deze
kunt u niet instellen op de informatieweer-
gave. Zie Instelmodus op pagina 3-11 voor
meer informatie.Luchttemperatuur
Deze weergave toont de luchttemperatuur
van –9 °C tot 93 °C in stappen van 1 °C. De
weergegeven temperatuur kan afwijken
van de omgevingstemperatuur.
OPMERKING Ook als de omgevingstemperatuur la-
ger dan –9 °C is, wordt –9 °C weerge-
geven.
 De nauwkeurigheid van de tempera-
tuuraflezing kan worden beïnvloed
door langzaam rijden (onder 20 km/h
[13 mi/h]) of door oponthoud bij ver-
keerslichten, spoorwegovergangen
etc.Koelvloeistoftemperatuur
Deze weergave toont de temperatuur van
de koelvloeistof. De koelvloeistoftempera-
tuur is afhankelijk van de weersomstandig-
heden en de motorbelasting.
Als de melding “Hi” knippert, stop dan de
machine, stop vervolgens de motor en laat
de motor afkoelen. (Zie pagina 6-38.)
OPMERKINGU kunt de geselecteerde informatieweerga-
ve niet wijzigen terwijl de melding “Hi” knip-
pert.LET OP
DCA10022
Laat de motor niet draaien terwijl d eze
oververhit is.Gemi ddeld b ran dstofver bruik
Deze functie berekent het gemiddelde
brandstofverbruik (de brandstofzuinigheid)
van de machine sinds de weergave op nul
werd teruggesteld. De weergave van het
0:06
TIME TRIP
25
A.TEMP ˚C
Lo
C.TEMP˚C
GEAR4
Hi
C.TEMP˚C
12.3
FUEL AVG km/L
UB5CD0D0.book Page 10 Wednesd ay, December 20, 2017 3:30 PM

Functies van instrumenten en bed ienin gselementen
3-11
3
gemiddelde brandstofverbruik kan worden
ingesteld op “km/L” of “L/100km”. Als mij-
len is geselecteerd, wordt “MPG” weerge-
geven.
 De weergave “km/L” geeft de gemid-
delde afstand aan die kan worden af-
gelegd op 1.0 L brandstof.
 De weergave “L/100km” geeft de ge-
middelde hoeveelheid brandstof aan
die nodig is om 100 km af te leggen.
 De weergave “MPG” geeft de gemid-
delde afstand aan die kan worden af-
gelegd op 1.0 Imp.gal brandstof.
Als u de weergave gemiddeld brandstof-
verbruik op nul wilt terugzetten, gebruikt u
de selectieschakelaar om de informatie-
weergave te selecteren die de weergave
gemiddeld brandstofverbruik bevat. Druk
kort op de “RESET”-toets zodat de weer-
gave gemiddeld brandstofverbruik knippert
en houd vervolgens de “RESET”-toets nog-
maals 2 seconden lang ingedrukt terwijl de
weergave knippert.OPMERKINGNadat u de weergave voor gemiddeld
brandstofverbruik hebt teruggesteld, wordt
“_ _._” weergegeven totdat 1 km (0.6 mi)
met de machine is gereden.
LET OP
DCA15474
Bij storin gen wor dt continu “– –.–” weer-
g eg even. Vraa g een Yamaha d ealer de
machine te controleren.Hui dig b ran dstofver bruik
Deze functie berekent het huidige brand-
stofverbruik (de brandstofzuinigheid) onder
de huidige rijomstandigheden. De weerga-
ve van het huidige brandstofverbruik kan
worden ingesteld op “km/L” of “L/100km”.
Als mijlen is geselecteerd, wordt “MPG”
weergegeven.  De weergave “km/L” geeft de afstand
aan die kan worden afgelegd op 1.0 L
brandstof.
 De weergave “L/100km” geeft de hoe-
veelheid brandstof aan die nodig is
om 100 km af te leggen.
 De weergave “MPG” geeft de afstand
aan die kan worden afgelegd op
1.0 Imp.gal brandstof.
OPMERKINGBij snelheden onder 10 km/h (6.0 mi/h)
wordt “_ _._” weergegeven.LET OP
DCA15474
Bij storin gen wor dt continu “– –.–” weer-
g eg even. Vraag een Yamaha d ealer de
machine te controleren.Instelmo dus
In deze modus kunt u de items die in de in-
formatieweergave worden getoond instel-
len, selecteren of terugstellen.
12.3
CRNT FUEL km/L
1. Instelmodusweergave
MENUMaintenanceTime TripUnitDisplayBrightnessClockAll Reset
1
UB5CD0D0.book Page 11 Wednesd ay, December 20, 2017 3:30 PM

Functies van instrumenten en bed ienin gselementen
3-12
3
OPMERKING De versnellingsbak moet in de vrij-
stand staan en de machine moet zijn
gestopt als u instellingen in deze mo-
dus wilt wijzigen.
 Als u een versnelling inschakelt of de
sleutel naar “OFF” draait, wordt de in-
stelmodus afgesloten en worden alle
wijzigingen opgeslagen.Houd de menuschakelaar “MENU” 2 se-
conden lang ingedrukt om de instelmodus
te openen. Houd de menuschakelaar nog-
maals 2 seconden lang ingedrukt om de in-
stelmodus af te sluiten en terug te keren
naar de normale weergave. De onderhoudstellers terugstellen op nul
1. Gebruik de selectieschakelaar om
“Maintenance” te markeren.
2. Druk op de menuschakelaar en druk dan op de “RESET”-toets om het item
te selecteren dat u wilt terugstellen.
Wee r gave Beschrijvin g
Met deze functie kunt u
het olieverversingsinterval
“OIL” (afgelegde afstand)
en de onderhoudsinterval-
len “FREE-1” en “FREE-2”
controleren en terugzetten
op nul.
Met deze functie kunt u de
functies “TIME–2” en
“TIME–3” controleren en
terugzetten op nul. Deze
tijdweergaven tonen de to-
tale verstreken tijd dat de
sleutel in de stand “ON”
staat. Wanneer de sleutel
naar “OFF” wordt ge-
draaid, worden de tijd-
weergaven gestopt, maar
niet teruggezet op nul. De
maximale tijd die kan wor-
den weergegeven is 99:59.
Als de tijdweergaven 100
uur bereiken, worden deze
automatisch teruggesteld
naar 0:00 om vervolgens
door te gaan met tellen.
Met deze functie kunt u de
weergave-eenheden scha-
kelen tussen kilometers en
mijlen. Wanneer u kilome-
ters hebt geselecteerd,
kunt u de eenheden voor
brandstofverbruik schake-
len tussen “L/100km” en
“km/L”.MaintenanceTime TripUnit
Met deze functie kunt u de
items die in 3 informatie-
weergaven worden ge-
toond wijzigen.
Met deze functie kunt u de
weergavehelderheid van
de multifunctionele meter
aanpassen.
Met deze functie kunt u de
klok instellen.
Met deze functie kunt u
alle items terugstellen, be-
halve de kilometerteller en
klok.
DisplayBrightnessClockAll Reset
MENUMaintenanceTime TripUnitDisplayBrightnessClockAll Reset
UB5CD0D0.book Page 12 Wednesd ay, December 20, 2017 3:30 PM

Functies van instrumenten en bed ienin gselementen
3-13
3
3. Houd terwijl het geselecteerde item
knippert de “RESET”-toets 2 secon-
den lang ingedrukt.
4. Druk op de menuschakelaar om terug te keren naar het instelmodusmenu.
“TIME–2” en “TIME–3” controleren en te-rugzetten op nul1. Gebruik de selectieschakelaar om “Time Trip” te markeren. 2. Druk op de menuschakelaar om
“TIME–2” en “TIME–3” weer te geven.
Als u een tijdweergave wilt terugzetten
op nul, drukt u op de toets “RESET”
om het item te selecteren dat u wilt te-
rugzetten op nul.
3. Houd terwijl het geselecteerde item knippert de “RESET”-toets 2 secon-
den lang ingedrukt.
4. Druk op de menuschakelaar om terug te keren naar het instelmodusmenu.
De eenheden selecteren
1. Gebruik de selectieschakelaar om “Unit” te markeren. 2. Druk op de menuschakelaar. De weer-
gave voor eenheidsinstelling wordt
getoond.
OPMERKINGAls kilometers al is geselecteerd, knip-
pert “km/L or L/100km” op het dis-
play.
 Als mijlen al is geselecteerd, knippert
“km or mile” op het display.
20
OIL km
10
FREE-1km
10
FREE-2kmMaintenanceMENUMaintenanceTime TripUnitDisplayBrightnessClockAll Reset
TIME-2
0:07
TIME-3
0:07
Time Trip
MENUMaintenanceTime TripUnitDisplayBrightnessClockAll ResetUnitkm or mile
km
km/L or L/100km
km/L
UB5CD0D0.book Page 13 Wednesd ay, December 20, 2017 3:30 PM

Functies van instrumenten en bed ienin gselementen
3-14
3
OPMERKING Kilometers geselecteerd laten: Ga ver-
der met stap 5.
 Mijlen of kilometers selecteren: Ga
verder met stap 3.3. Druk op de menuschakelaar en ge-
bruik dan de selectieschakelaar om te
wisselen tussen “km” of “mile”. Druk
vervolgens op de menuschakelaar om
uw selectie te bevestigen.OPMERKINGWanneer kilometers worden geselec-
teerd, kunt u “L/100km” of “km/L” in-
stellen als eenheden voor
brandstofverbruik. Ga verder met stap
4. 
Wanneer mijlen worden geselecteerd,
wordt de eenheid voor brandstofver-
bruik ingesteld op “MPG”. Ga verder
met stap 6.
4. Gebruik de selectieschakelaar om van
“km or mile” naar “km/L or L/100km”
te gaan.
5. Druk op de menuschakelaar en ge- bruik dan de selectieschakelaar om te
wisselen tussen “km/L” en
“L/100km”. Druk vervolgens op de
menuschakelaar om uw selectie te
bevestigen.
6. Gebruik de selectieschakelaar om “ ” te markeren en druk vervolgens op de
menuschakelaar om terug te keren
naar het instelmodusmenu. De weergave-items selecteren
1. Gebruik de selectieschakelaar om
“Display” te markeren.
2. Druk op de menuschakelaar, gebruik de selectieschakelaar om de weerga-
ve te markeren die u wilt wijzigen en
druk vervolgens opnieuw op de me-
nuschakelaar.
Unitkm or mile
km
km/L or L/100km
km/L
Unitkm or mile
km
km/L or L/100km
km/L
MENUMaintenanceTime TripUnitDisplayBrightnessClockAll ResetDisplay
Display-1Display-2Display-3
UB5CD0D0.book Page 14 Wednesd ay, December 20, 2017 3:30 PM

Functies van instrumenten en bed ienin gselementen
3-15
3

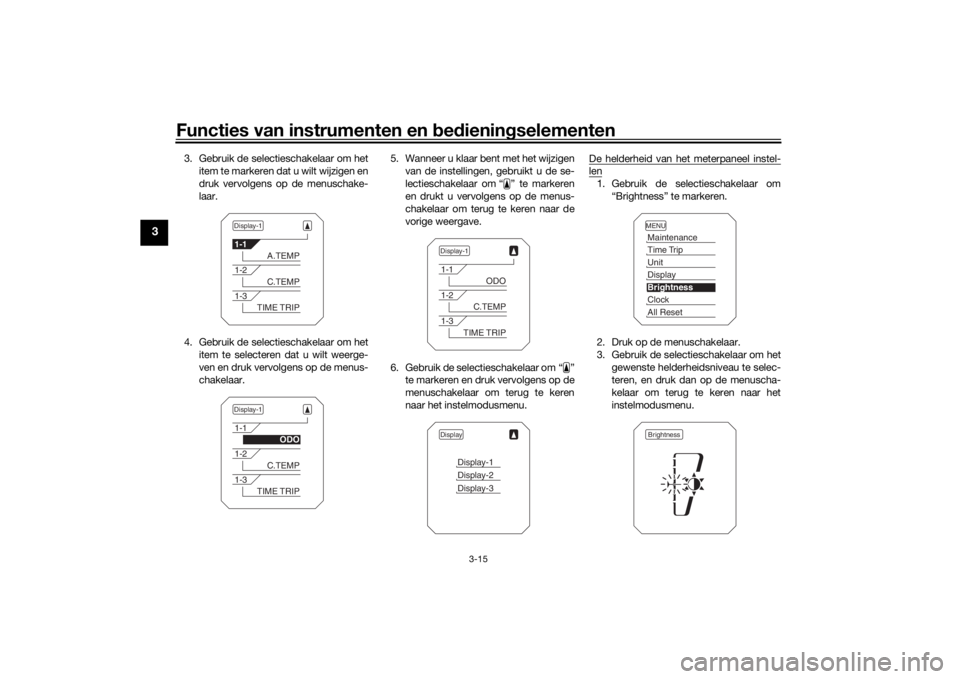

3. Gebruik de selectieschakelaar om het
item te markeren dat u wilt wijzigen en
druk vervolgens op de menuschake-
laar.
4. Gebruik de selectieschakelaar om het item te selecteren dat u wilt weerge-
ven en druk vervolgens op de menus-
chakelaar. 5. Wanneer u klaar bent met het wijzigen
van de instellingen, gebruikt u de se-
lectieschakelaar om “ ” te markeren
en drukt u vervolgens op de menus-
chakelaar om terug te keren naar de
vorige weergave.
6. Gebruik de selectieschakelaar om “ ” te markeren en druk vervolgens op de
menuschakelaar om terug te keren
naar het instelmodusmenu. De helderheid van het meterpaneel instel-
len1. Gebruik de selectieschakelaar om
“Brightness” te markeren.
2. Druk op de menuschakelaar.
3. Gebruik de selectieschakelaar om het gewenste helderheidsniveau te selec-
teren, en druk dan op de menuscha-
kelaar om terug te keren naar het
instelmodusmenu.
Display-11-1
A.TEMP
1-2
C.TEMP
1-3
TIME TRIP
Display-11-1
ODO
1-2
C.TEMP
1-3
TIME TRIP
Display-11-1
ODO
1-2
C.TEMP
1-3
TIME TRIP
Display
Display-1Display-2Display-3
MENUMaintenanceTime TripUnitDisplayBrightnessClockAll ResetBrightness
UB5CD0D0.book Page 15 Wednesd ay, December 20, 2017 3:30 PM
