Functies van instrumenten en bed ienin gselementen
3-16
3

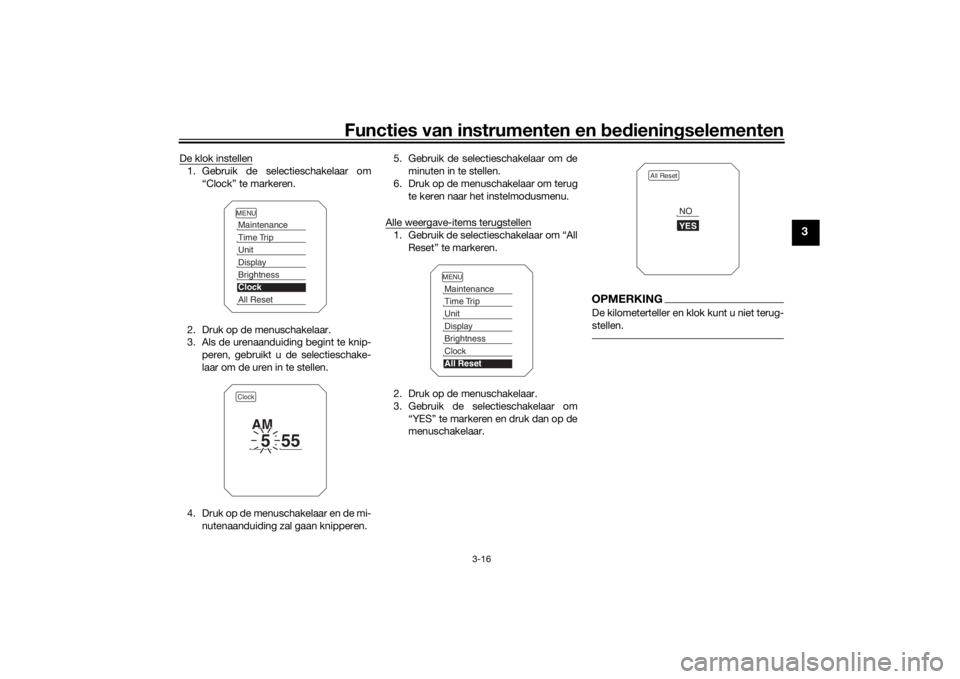

De klok instellen1. Gebruik de selectieschakelaar om
“Clock” te markeren.
2. Druk op de menuschakelaar.
3. Als de urenaanduiding begint te knip- peren, gebruikt u de selectieschake-
laar om de uren in te stellen.
4. Druk op de menuschakelaar en de mi- nutenaanduiding zal gaan knipperen. 5. Gebruik de selectieschakelaar om de
minuten in te stellen.
6. Druk op de menuschakelaar om terug te keren naar het instelmodusmenu.
Alle weergave-items terugstellen
1. Gebruik de selectieschakelaar om “All Reset” te markeren.
2. Druk op de menuschakelaar.
3. Gebruik de selectieschakelaar om “YES” te markeren en druk dan op de
menuschakelaar.
OPMERKINGDe kilometerteller en kl ok kunt u niet terug-
stellen.
MENUMaintenanceTime TripUnitDisplayBrightnessClockAll ResetClock
5
55
AM
MENUMaintenanceTime TripUnitDisplayBrightnessClockAll Reset
All Reset
YESNO
UB5CD0D0.book Page 16 Wednesd ay, December 20, 2017 3:30 PM

Functies van instrumenten en bed ienin gselementen
3-17
3
DAU47636
D-mo de (rijmo dus)D-mode is een elektronisch geregeld mo-
torprestatiesysteem met drie modusselec-
ties: “STD”, “A” en “B”.
Druk de rijmodusscha kelaar “MODE” in om
te wisselen tussen de modi. (Zie pagina
3-19.)OPMERKINGMaak uzelf vertrouwd met de werking van
D-mode en de rijmodusschakelaar MODE
alvorens het systeem te gebruiken.Mo dus “STD”
Modus “STD” is geschikt voor uiteenlopen-
de rijomstandigheden.
Deze modus biedt een soepel en sportief
rijgedrag van het lage- tot het hogetoeren-
bereik. Mo
dus “A”
Modus “A” biedt een sportievere motorres-
pons in het lage en middenbereik in verge-
lijking met de modus “STD”.
Mo dus “B”
Modus “B” biedt een wat minder scherpe
respons in vergelijking met de modus
“STD” voor rijsituaties om die een sensitie-
ve gasrespons vragen.
DAU1234M

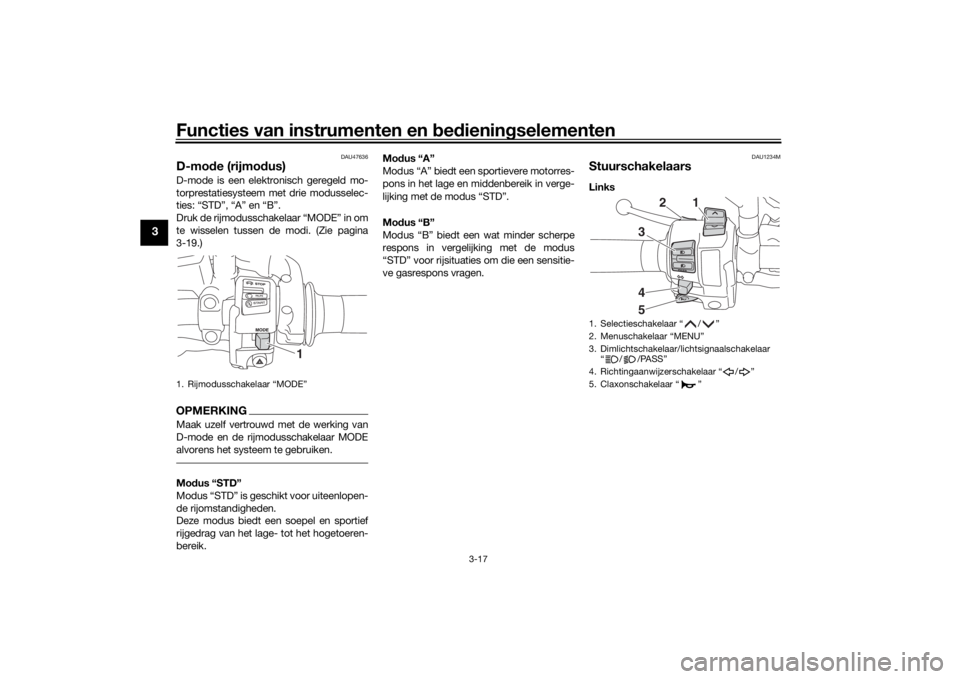

StuurschakelaarsLinks
1. Rijmodusschakelaar “MODE”
1
1. Selectieschakelaar “ / ”
2. Menuschakelaar “MENU”
3. Dimlichtschakelaar/lichtsignaalschakelaar “ / /PASS”
4. Richtingaanwijzerschakelaar “ / ”
5. Claxonschakelaar “ ”
2
1
345
UB5CD0D0.book Page 17 Wednesd ay, December 20, 2017 3:30 PM

Functies van instrumenten en bed ienin gselementen
3-18
3
Rechts
DAU54201
Dimlichtschakelaar/
lichtsi gnaalschakelaar “ / /PASS”
Zet deze schakelaar op “ ” voor groot-
licht en op “ ” voor dimlicht.
Als u een grootlichtsignaal wilt geven, drukt
u op de lichtsignaalzijde “PASS” van de
schakelaar terwijl de koplampen op dim-
licht staan.
DAU12461
Richtin gaanwijzerschakelaar “ / ”
Druk deze schakelaar naar “ ” om afslaan
naar rechts aan te geven. Druk deze scha-
kelaar naar “ ” om afslaan naar links aan
te geven. Na loslaten keert de schakelaar
terug naar de middenstand. Om de rich- tingaanwijzers uit te schakelen wordt de
schakelaar ingedrukt nadat hij is terugge-
keerd in de middenstand.
DAU12501
Claxonschakelaar “ ”
Druk deze schakelaar in om een claxonsig-
naal te geven.
DAU54212
Stop/Run/Start-schakelaar “ / / ”
Om de motor te starten met de startmotor,
zet u deze schakelaar op “ ” en drukt u de
schakelaar vervolgens omlaag naar “ ”.
Zie pagina 5-1 voor startinstructies voordat
u de motor start.
Zet deze schakelaar op “ ” om de motor
direct uit te schakelen in een noodgeval,
zoals wanneer de machine omslaat of als
de gaskabel blijft hangen.
DAU12735
Schakelaar alarmverlichtin
g“”
Met de sleutel in de stand “ON” of “ ”
kan deze schakelaar worden gebruikt voor
het inschakelen van de alarmverlichting
(gelijktijdig knipperen van alle richtingaan-
wijzers). De alarmverlichting wordt gebruikt in een
noodgeval of om andere verkeersdeelne-
mers te waarschuwen als uw machine stil-
staat in een mogelijk gevaarlijke
verkeerssituatie.
LET OP
DCA10062
Ge
bruik de alarmverlichtin g niet g ed u-
ren de lan gere tij d als d e motor niet
d raait om dat hier door de accu kan ont-
la den.
DAU59011
Menuschakelaar “MENU”
Deze schakelaar wordt gebruikt om selec-
ties te maken in de instelmodusweergave
van de multifunctionele meter.
Zie Multifunctionele meter op pagina 3-5
voor meer informatie.
DAU59001
Selectieschakelaar “ / ”
Deze schakelaar wordt gebruikt om selec-
ties te maken in de informatieweergave en
instelmodusweergave van de multifunctio-
nele meter.
Zie Multifunctionele meter op pagina 3-5
voor meer informatie.
1. Stop/Run/Start-schakelaar “ / / ”
2. Rijmodusschakelaar “MODE”
3. Schakelaar alarmverlichting “ ”
1
23
UB5CD0D0.book Page 18 Wednesd ay, December 20, 2017 3:30 PM

Functies van instrumenten en bed ienin gselementen
3-19
3
DAU77020
Rijmo dusschakelaar “MODE”
WAARSCHUWING
DWA15341
Wijzi g d e rijmo dus niet tij dens het rij den.Met deze schakelaar wijzigt u de rijmodus
naar “STD”, “A” of “B” in de onderstaande
volgorde:
STD → A → B → STD
De gasgreep moet volledig gesloten zijn bij
het wijzigen van de rijmodus. (Zie pagina
3-17 voor uitleg over de afzonderlijke rijmo-
di.)OPMERKING De huidige rijmodus wordt opgesla-
gen wanneer de sleutel naar “OFF”
wordt gedraaid.
 De geselecteerde modus wordt ge-
toond in de rijmodusweergave. (Zie
pagina 3-8.)
DAU12822

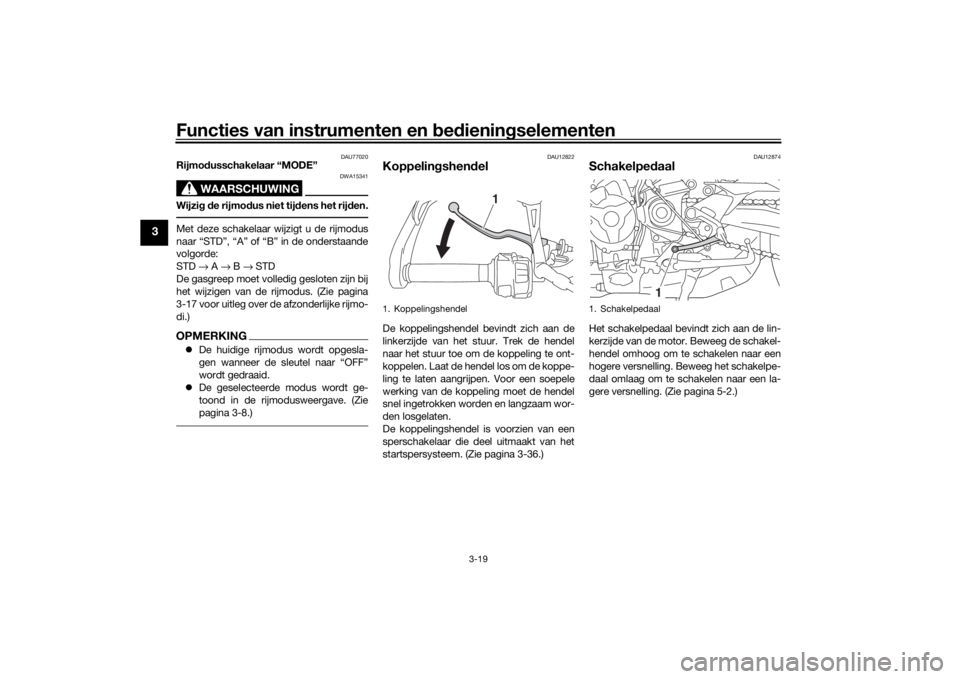

Koppelin gshen delDe koppelingshendel bevindt zich aan de
linkerzijde van het stuur. Trek de hendel
naar het stuur toe om de koppeling te ont-
koppelen. Laat de hendel los om de koppe-
ling te laten aangrijpen. Voor een soepele
werking van de koppeling moet de hendel
snel ingetrokken worden en langzaam wor-
den losgelaten.
De koppelingshendel is voorzien van een
sperschakelaar die deel uitmaakt van het
startspersysteem. (Zie pagina 3-36.)
DAU12874
Schakelpe daalHet schakelpedaal bevindt zich aan de lin-
kerzijde van de motor. Beweeg de schakel-
hendel omhoog om te schakelen naar een
hogere versnelling. Beweeg het schakelpe-
daal omlaag om te schakelen naar een la-
gere versnelling. (Zie pagina 5-2.)
1. Koppelingshendel
1
1. Schakelpedaal
1
UB5CD0D0.book Page 19 Wednesd ay, December 20, 2017 3:30 PM

Functies van instrumenten en bed ienin gselementen
3-20
3
DAU26826

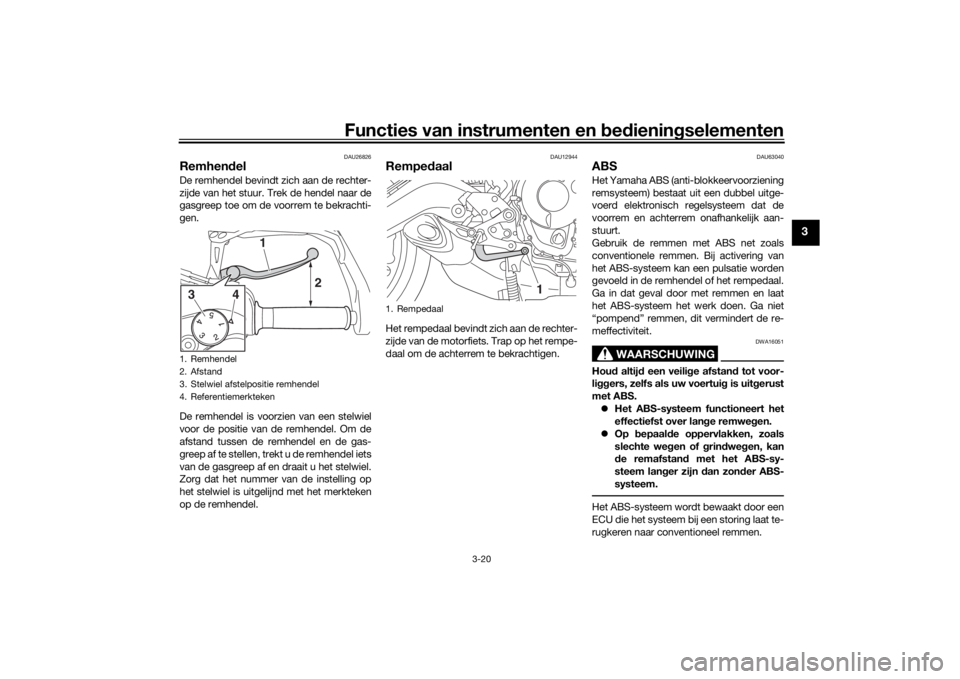

Remhen delDe remhendel bevindt zich aan de rechter-
zijde van het stuur. Trek de hendel naar de
gasgreep toe om de voorrem te bekrachti-
gen.
De remhendel is voorzien van een stelwiel
voor de positie van de remhendel. Om de
afstand tussen de remhendel en de gas-
greep af te stellen, trekt u de remhendel iets
van de gasgreep af en draait u het stelwiel.
Zorg dat het nummer van de instelling op
het stelwiel is uitge lijnd met het merkteken
op de remhendel.
DAU12944
Rempe daalHet rempedaal bevindt zich aan de rechter-
zijde van de motorfiets. Trap op het rempe-
daal om de achterrem te bekrachtigen.
DAU63040
ABSHet Yamaha ABS (anti-blokkeervoorziening
remsysteem) bestaat uit een dubbel uitge-
voerd elektronisch regelsysteem dat de
voorrem en achterrem onafhankelijk aan-
stuurt.
Gebruik de remmen met ABS net zoals
conventionele remmen. Bij activering van
het ABS-systeem kan een pulsatie worden
gevoeld in de remhendel of het rempedaal.
Ga in dat geval door met remmen en laat
het ABS-systeem het werk doen. Ga niet
“pompend” remmen, dit vermindert de re-
meffectiviteit.
WAARSCHUWING
DWA16051
Hou d altij d een veili ge afstan d tot voor-
li ggers, zelfs als uw voertuig is uitgerust
met ABS.  Het ABS-systeem functioneert het
effectiefst over lan ge remwe gen.
 Op bepaal de oppervlakken, zoals
slechte we gen of grin dweg en, kan
d e remafstan d met het ABS-sy-
steem lan ger zijn dan zon der ABS-
systeem.Het ABS-systeem wordt bewaakt door een
ECU die het systeem bij een storing laat te-
rugkeren naar conventioneel remmen.
1. Remhendel
2. Afstand
3. Stelwiel afstelpositie remhendel
4. Referentiemerkteken
2
3
4
1
1. Rempedaal
1
UB5CD0D0.book Page 20 Wednesd ay, December 20, 2017 3:30 PM

Functies van instrumenten en bed ienin gselementen
3-21
3
OPMERKING Het ABS-systeem voert een zelfdiag-
nosetest uit telkens nadat de sleutel
op “ON” is gezet en het voertuig rijdt
met een snelheid van 10 km/h (6 mi/h)
of hoger. Tijdens deze test hoort u een
“klikkend” geluid van de hydraulische
regeleenheid en wanneer u de rem-
hendel of het rempedaal licht bedient,
kan een trilling in de hendel of het pe-
daal voelbaar zijn. Dit duidt niet op een
storing.
 Dit ABS-systeem is uitgerust met een
testfunctie waarbij de bestuurder pul-
saties kan voelen in de remhendel of
het rempedaal terwijl het ABS-sy-
steem actief is. Er is echter speciaal
gereedschap vereist, dus neem con-
tact op met uw Yamaha dealer.LET OP
DCA20100
Let op d at de wielsensor en de rotor van
d e wielsensor niet bescha digd raken,
an ders kan het ABS-systeem niet meer
naar behoren werken.
DAU76314
Tractiere gelin gDe tractieregeling (TCS) draagt bij aan het
behouden van grip bij het optrekken op
gladde oppervlakken, zoals onverharde of
natte wegen. Wanneer sensoren detecte-
ren dat het achterwiel begint te slippen (on-
gecontroleerde slip), grijpt de
tractieregeling in door het motorvermogen
te reguleren totdat de grip is hersteld.
WAARSCHUWING
DWA15433
De tractiere gelin g vormt geen vervan-
g in g voor verstan dig rij ged ra g dat is
aan gepast aan de omstan dig he den. De
tractiere gelin g b ie dt geen beschermin g
te gen gripverlies door te snel in gaan van
b ochten, snel optrekken bij schuin over-
hang en of d oor remmen, en kan we gglij-
d en van het voorwiel niet voorkomen.
Rij d altij d voorzichti g op oppervlakken
d ie mo gelijk gla d kunnen zijn en vermijd
b ijzon der gla dde oppervlakken.

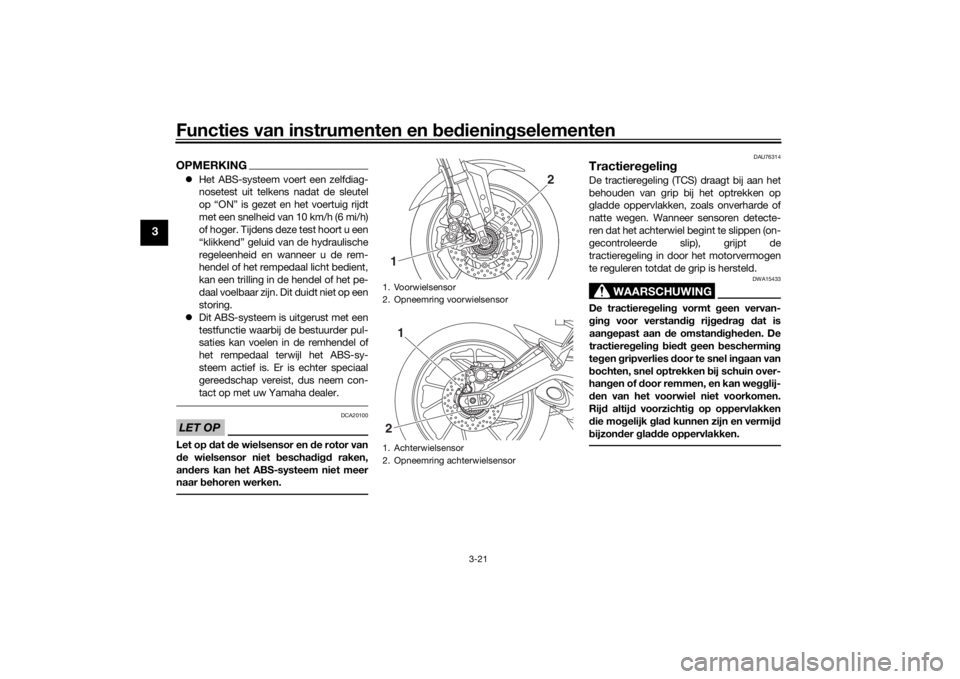

1. Voorwielsensor
2. Opneemring voorwielsensor
1. Achterwielsensor
2. Opneemring achterwielsensor1
2
1
2
UB5CD0D0.book Page 21 Wednesd ay, December 20, 2017 3:30 PM

Functies van instrumenten en bed ienin gselementen
3-22
3
Het controlelampje “ ” knippert als de
tractieregeling is ingeschakeld. U hoort
mogelijk kleine veranderingen in het motor-
en uitlaatgeluid wanneer de tractieregeling
wordt ingeschakeld.
Als de tractieregeling op “OFF” wordt inge-
steld, gaat het controlelampje “ ” bran-
den.
De TCS-weergave geeft de huidige TCS-in-
stelling aan. Er zijn drie instellingen.
TCS “OFF”
In de modus TCS “OFF” is de tractierege-
ling uitgeschakeld.
TCS “1” In de modus TCS “1” wordt de ondersteu-
ning van de tractieregeling geminimali-
seerd.
TCS “2”
In de modus TCS “2” wordt de ondersteu-
ning van de tractieregeling gemaximali-
seerd en wordt de wielslip het meest
geregeld.
OPMERKING
Wanneer de sleutel naar “ON” wordt
gedraaid, wordt de tractieregeling in-
geschakeld en ingesteld op “1” of “2”
(welke het laatst was geselecteerd).
 Als de machine vast is komen te zitten
in modder, zand of een ander zacht
oppervlak, schakel dan de tractiere-
geling uit om het vrijmaken van het
achterwiel te vergemakkelijken.LET OP
DCA16801
Gebruik uitsluiten d d e voor geschreven
b an den. (Zie pa gina 6-16.) Bij geb ruik
van ban den met een an dere maat zal de
tractiere gelin g d e wielrotatie niet nauw-
keuri g kunnen re gelen.
Tractiereg eling instellen
WAARSCHUWING
DWA15441
Zor g d at de machine stilstaat voor dat u
wijzi gin gen aan bren gt in d e instellin gen
van de tractiere gelin g. Het aan bren gen
van wijzi gin gen tij dens het rij den kan u
aflei den en ver groot het risico op een
on geval.De TCS-instellingen kunnen alleen worden
gewijzigd wanneer de machine stilstaat
met de gasgreep gesloten.
 Druk op de “TCS”-toets om te wisse-
len tussen TCS-instellingen “1” en “2”.
 Houd de toets twee seconden inge-
drukt om de tractieregeling uit te
schakelen.
 Druk opnieuw op de toets om de trac-
tieregeling weer in te schakelen (TCS
keert terug naar de eerdere instelling).
De tractiere gelin g teru gstellen
De tractieregeling wordt automatisch uitge-
schakeld wanneer:
 het voor- of achterwiel van de grond
komt tijdens het rijden.
 tijdens het rijden overmatige wielslip
van het achterwiel wordt gedetec-
teerd.
1. “TCS”-toets
2. TCS-weergave
3. Controlelampje tractieregeling “ ”
13
2
UB5CD0D0.book Page 22 Wednesd ay, December 20, 2017 3:30 PM

Functies van instrumenten en bed ienin gselementen
3-23
3
 een van de wielen wordt rondgedraaid
terwijl de sleutel op “ON” staat (zoals
bij het uitvoeren van onderhoud).
Als de tractieregeling wordt uitgeschakeld,
gaan zowel het controlelampje “ ” als het
waarschuwingslampje “ ” branden.
Probeer als dit gebeurt het systeem als
volgt terug te stellen. 1. Stop de machine en draai de sleutel naar “OFF”.
2. Wacht enkele seconden en draai dan de sleutel terug naar “ON”.
3. Het controlelampje “ ” dient uit te
gaan en het systeem dient te worden
ingeschakeld.
OPMERKINGAls het controlelampje “ ” na het terug-
stellen blijft branden, kan nog steeds met
de machine worden gereden; laat de ma-
chine echter zo snel mogelijk nakijken door
uw Yamaha dealer.4. Laat een Yamaha dealer het voertuignakijken en het controlelampje “ ”
uitschakelen.
DAU13076
Tank dopOpenen van de tankd op
Open het slotplaatje op de tankdop, steek
de sleutel in het slot en draai hem dan 1/4
slag rechtsom. Het slot wordt ontgrendeld
en de tankdop kan worden verwijderd.
Sluiten van d e tankdop
Duw de brandstoftankdop omlaag terwijl
de sleutel nog in het slot zit. Draai de sleutel
1/4 slag linksom, neem de sleutel uit en
sluit dan het slotplaatje.

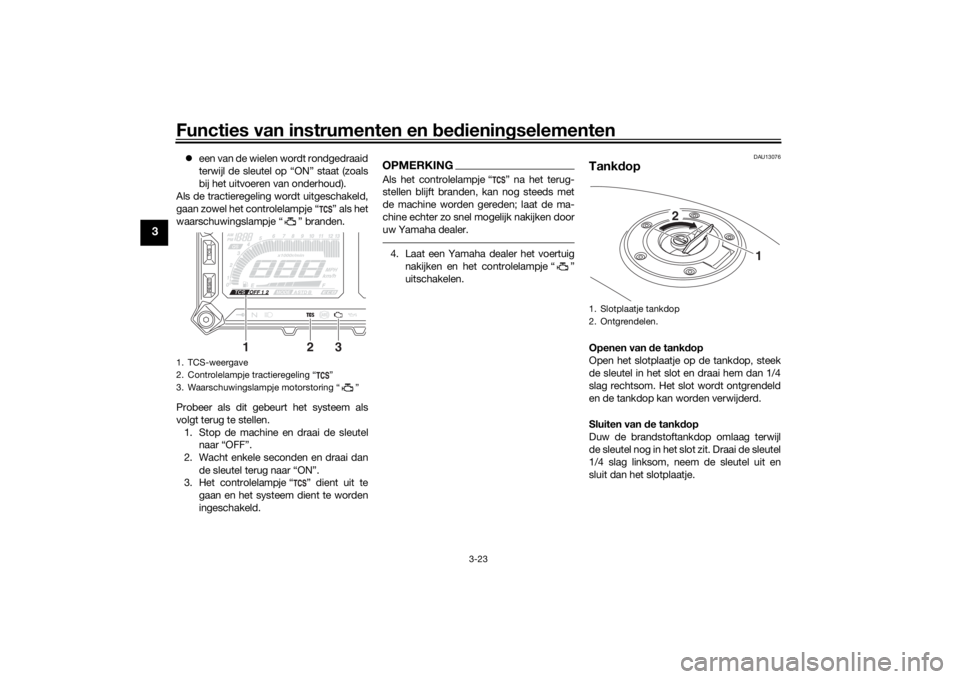

1. TCS-weergave
2. Controlelampje tractieregeling “ ”
3. Waarschuwingslampje motorstoring “ ”
12
3
1. Slotplaatje tankdop
2. Ontgrendelen.
1
2
UB5CD0D0.book Page 23 Wednesd
ay, December 20, 2017 3:30 PM

Functies van instrumenten en bed ienin gselementen
3-24
3
OPMERKINGDe tankdop kan alleen worden gesloten
met de sleutel in het slot. Bovendien kan de
sleutel niet worden uitgenomen als de tank-
dop niet correct gesloten en vergrendeld is.
WAARSCHUWING
DWA11092
Na het tanken moet de tankd op goe d
wor den aan ged raai d. Door bran dstof-
lekkag e ontstaat b randgevaar.
DAU13222
Bran dstofControleer of er voldoende brandstof in de
brandstoftank aanwezig is.
WAARSCHUWING
DWA10882
Benzine en b enzinedampen zijn zeer
b ran dbaar. Vol g de on derstaan de in-
structies om b rand en ontploffin g te
voorkomen en het letselrisico tij dens het
tanken te verla gen.1. Zet alvorens te tanken de motor af en
zorg dat er niemand op de machine
zit. Rook nooit tijdens het tanken en
tank nooit in de nabijheid van vonken,
open vuur of andere ontstekingsbron-
nen zoals de waakvlammen van gei-
sers en kledingdrogers.
2. Maak de brandstoftank niet te vol.
Steek bij het tanken het vulpistool
goed in de vulopening van de brand-
stoftank. Stop met vullen zodra de
brandstof de onderkant van de vulhals
heeft bereikt. Omdat brandstof uitzet
als deze warm wordt, kan de warmte
van de motor of de zon ervoor zorgen
dat brandstof uit de brandstoftank
stroomt. 3. Veeg uitgestroomde brandstof on-
middellijk af. LET OP: Vee g g emors-
te bran dstof onmi ddellijk af met een
schone, dro ge, zachte d oek, aange-
zien de bran dstof de gelakte opper-
vlakken en kunststof delen kan
aantasten.
[DCA10072]
4. Draai de tankdop stevig vast.
WAARSCHUWING
DWA15152
Benzine is g iftig en kan letsel of overlij-
d en veroorzaken. Sprin g zor gvul dig om
met benzine. Pro beer nooit om b enzine
via de mon d over te hevelen. Roep on-
mi ddellijk me dische hulp in na dat u b en-
zine heeft in geslikt, veel benzined amp
heeft in gead emd of b enzine in uw o gen
heeft gekre gen. Als b enzine op uw hui d1. Vulpijp brandstoftank
2. Maximaal brandstofniveau
1
2
UB5CD0D0.book Page 24 Wednesd ay, December 20, 2017 3:30 PM

Functies van instrumenten en bedieningselementen
3-25
3
terechtkomt, was deze dan af met water
en zeep. Als u benzine op uw kleding
morst, trek dan andere kleding aan.
DAU75300
LET OP
DCA11401
Gebruik uitsluitend loodvrije benzine.
Loodhoudende benzine veroorzaakt
ernstige schade aan inwendige motor-
onderdelen als kleppen en zuigerveren
en ook aan het uitlaatsysteem.
OPMERKINGDeze markering geeft de aanbevolen
brandstof voor dit voertuig aan zoals
gespecificeerd in de Europese voor-
schriften (EN228).
 Controleer bij het tanken of het vulpi-
stool dezelfde markering draagt.Uw Yamaha motorblok is gebouwd op het
gebruik van loodvrije superbenzine met een
octaangetal van RON 95 of hoger. Als de
motor gaat detoneren (pingelen), gebruik
dan benzine van een ander merk. Door
loodvrije benzine te gebruiken gaan bou-
gies langer mee en blijven de onderhouds-
kosten beperkt.
Gasohol
Er bestaan twee typen gasohol: gasohol
met ethanol en gasohol met methanol.
Gasohol met ethanol kan worden gebruikt, mits het ethanolgehalte niet hoger is dan
10% (E10). Gasohol met methanol wordt
niet aangeraden door Yamaha aangezien
deze schade kan toebrengen aan het
brandstofsysteem of problemen kan ople-
veren met de voertuigprestaties.
Voorgeschreven brandstof: Loodvrije superbenzine (gasohol
[E10] acceptabel)
Inhoud brandstoftank:
18 L (4.8 US gal, 4.0 Imp. gal)
Brandstofreserve: 2.6 L (0.69 US gal, 0.57 Imp.gal)

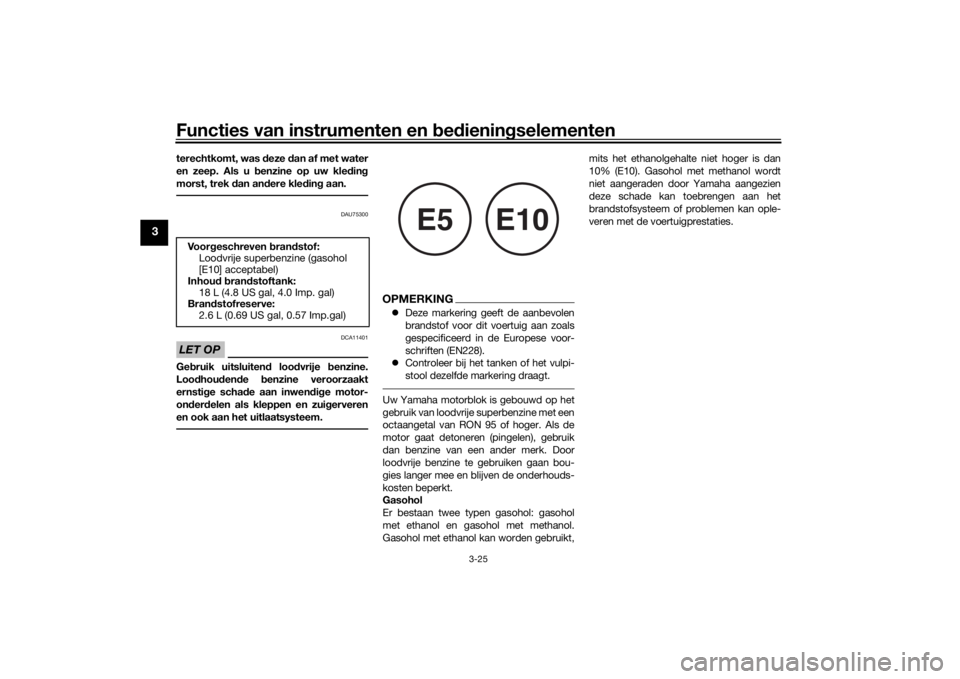

E5
E10
UB5CD0D0.book Page 25 Tuesday, May 15, 2018 9:32 AM
